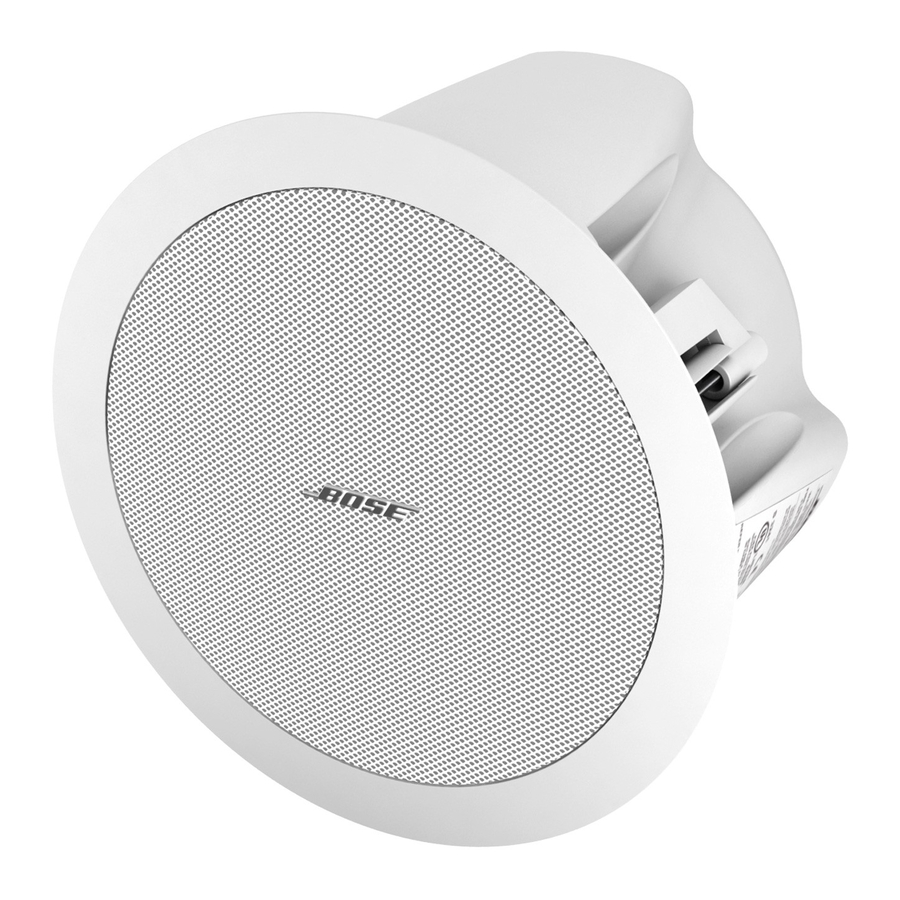

Bose FreeSpace DS 16F - Luidsprekerhandleiding

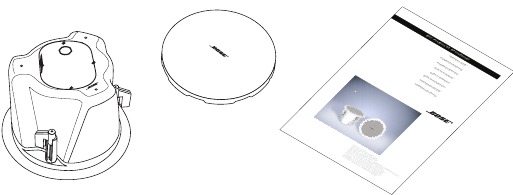

Inhoud van de verpakking

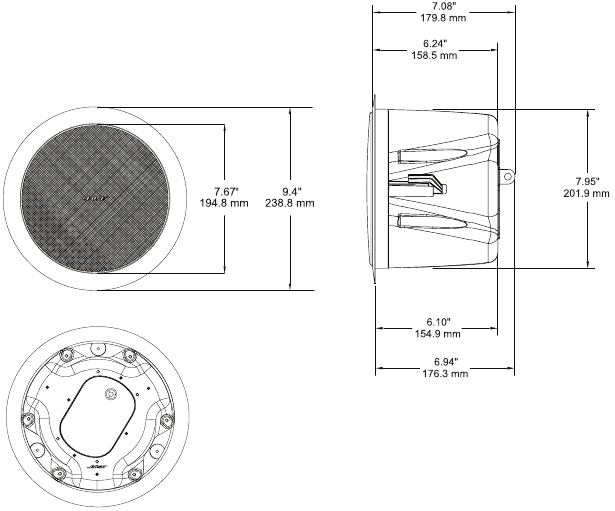

Afmetingen

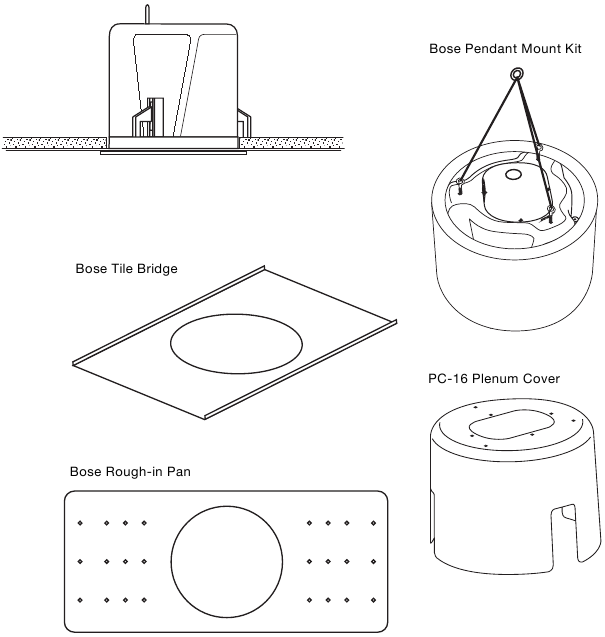

Keuzes

Vereist het gebruik van een Bose Tile Bridge of Rough-in Pan.

Aansluitingen

Zorg ervoor dat u alle lokale bouwvoorschriften in acht neemt

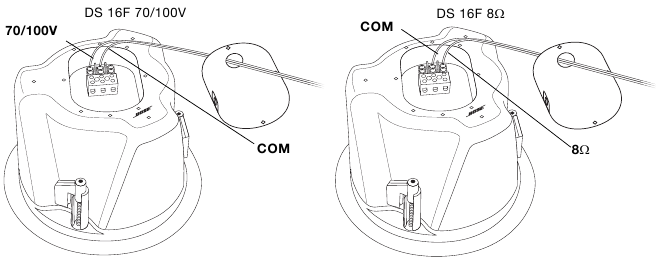

Met gebruik van directe ingangsklemmen

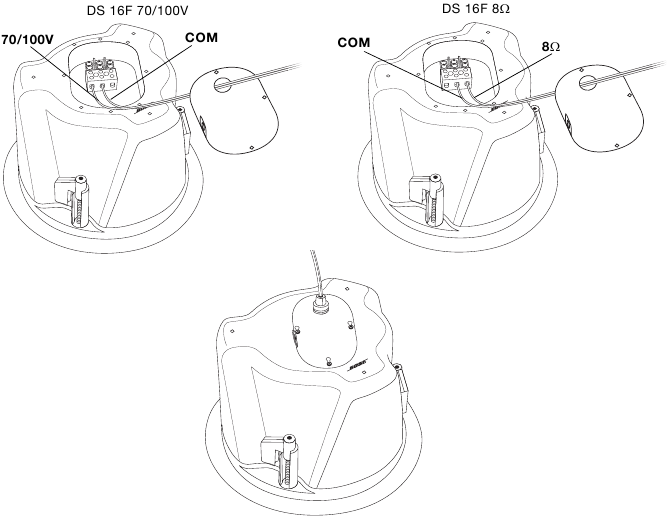

Met gebruik van de keramische klemmen

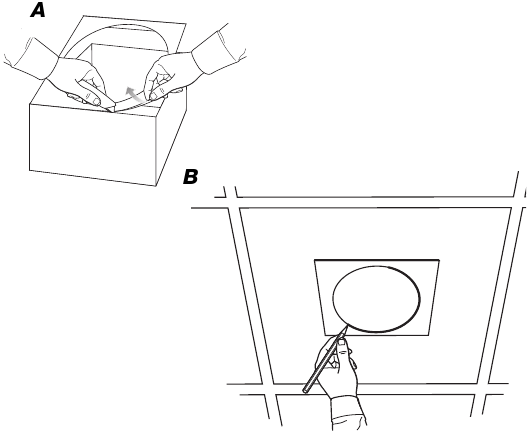

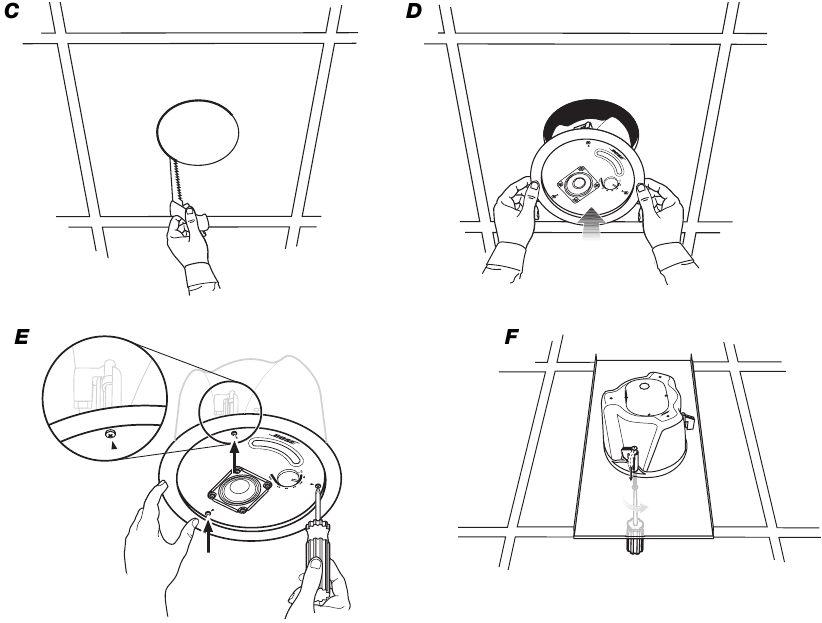

De luidspreker monteren

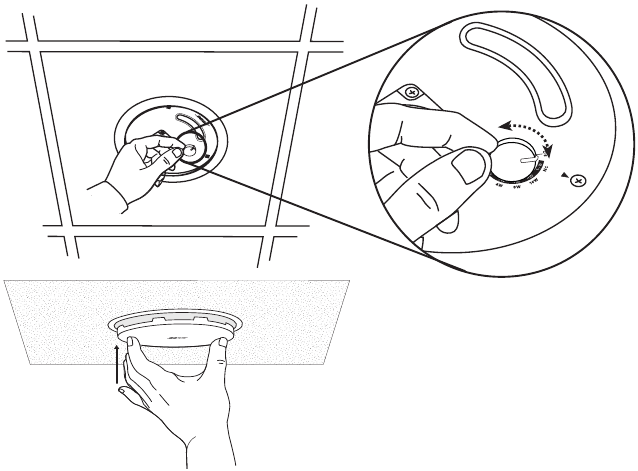

Transformator aftakking instelling of bypass

Veiligheid en naleving van regelgeving

® De FreeSpace DS 16F luidspreker heeft uitgebreide tests doorstaan en voldoet aan de volgende specificaties en toepassingen:

Vermeld in ANSI/UL 1480-2005

• Brandbeveiligingssignalering - UL-categorie UUMW, bestandsnummer S 3241.
  Controle nummer 42S9.
  Niet voor gebruik met DC-gecontroleerde systemen.
• Algemeen gebruik - UL-categorie UEAY, bestandsnummer S 5591, controle nummer 3N89.
• Geschikt voor gebruik binnenshuis op vochtige plaatsen.
• Geschikt voor installatie met behulp van klasse 1, klasse 2 of klasse 3 bedradingsmethoden in overeenstemming met NFPA 70, National Electric Code, 2002, artikel 640.
• Geschikt voor gebruik met bedradingsmethoden voor brandalarmcircuits in overeenstemming met NFPA 70, National Electric Code, 2002, artikel 760.
• Geschikt voor gebruik in luchtbehandelingsplenumruimten met een model PC-16 Plenum Cover geïnstalleerd.
• UL-2043, Brandtest en zichtbare rookafgifte voor discrete producten en hun accessoires geïnstalleerd in luchtbehandelingsruimten.
• NFPA 70, National Electric Code, 2002, artikel 300-22 (c).
• NFPA 90-A, 2002, Installatie van airconditioning- en ventilatiesystemen, paragraaf 4.3.10.2.6.5.

EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn, EN50081-1 en EN50082-1 zoals aangegeven door het CE-keurmerk.
De DS 16F is ook ontworpen volgens de eisen die zijn gedefinieerd in de volgende Europese regelgevingsspecificaties voor combinatiesystemen:

• British Standard Code of Practice BS 5839, deel 8 (met PC-16).
• Getest volgens IEC60268-5.

UL Gevoeligheid Wattage Tap Geluidsdrukniveau dBA op 3,1 meter (10 voet):

SPL's zijn gegeven volgens de UL 1480 gespecificeerde rapportagemethode.

Frequentie respons:
Brandalarm: 400 Hz tot 4 kHz
Algemene signalering: 80 Hz tot 16 kHz (±3 dB)

De conformiteitsverklaring voor dit product is te vinden op www.bose.com/static/compliance/index.html.

Draaddikte
De FreeSpace DS 16F luidspreker is ontworpen om alleen te werken met draad van 18 AWG (0,8 mm²) tot 14 AWG (2,0 mm²).

©2007 Bose Corporation, The Mountain
Framingham, MA 01701-9168 USA
