Bose 251TM - Handleiding voor luidsprekers voor buiten

De locatie voor uw apparaat selecteren

Voor de beste resultaten monteert u beide luidsprekers op dezelfde muur, gericht op de luisterruimte. Zorg ervoor dat ze niet tegenover elkaar staan. (Als u buitenshuis geen bestaande muur gebruikt, beschouw dan de lengte van uw luisterruimte als uw "muur".)

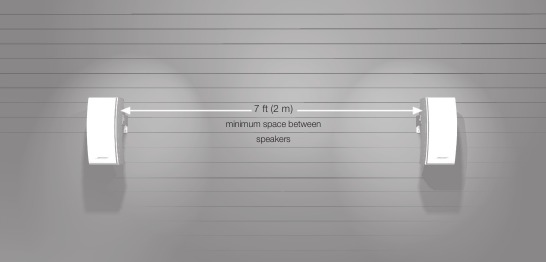

De 251 luidsprekers moeten minstens 2 meter (7 voet) uit elkaar worden geplaatst.

Houd rekening met het volgende voordat u uw luidsprekers monteert:

• Meet de lengte van de luidsprekerkabel die u nodig hebt om elke luidspreker aan te sluiten op uw receiver of versterker. Raadpleeg de "Draad aanbevelingen" om de benodigde draaddikte te bepalen.
• Het is belangrijk dat er niet over de luidsprekerkabel gestruikeld wordt, dat deze niet bekneld raakt of eraan getrokken wordt. Bepaal de beste route om de draad te beschermen.

Niet monteren op oppervlakken die niet stevig genoeg zijn of waarachter zich gevaren bevinden, zoals leidingen of elektriciteitsdraden. Als u niet zeker bent over de installatie van deze luidsprekers, neem dan contact op met een gekwalificeerde professionele installateur.

• Ongeacht waar u uw luidsprekers plaatst, zorg ervoor dat ze niet kunnen vallen en letsel kunnen veroorzaken.
• Bose 251 luidsprekers zijn niet magnetisch afgeschermd. Houd ze op minstens 23 cm (9 inch) afstand van een videoscherm of monitor.

Note: Dit product is niet bedoeld voor gebruik in gebieden waar het onderhevig is aan sterke trillingen. Als u niet zeker bent over de installatie van deze luidsprekers, neem dan contact op met een gekwalificeerde professionele installateur.

Richtlijnen voor de plaatsing van de luidspreker

Uw apparaat installeren

De juiste kabel voor het apparaat kiezen

Zorg ervoor dat u de juiste dikte van de luidsprekerkabel gebruikt. Standaard plat snoer (2-aderige, 18-gauge kabel die te vinden is in elektriciteits- en bouwmarkten) werkt voor de meeste toepassingen. Als uw luidsprekers zich op meer dan 9 meter van de receiver of versterker bevinden, raadpleeg dan de "Draad aanbevelingen" onder "Technische informatie". Of neem contact op met uw erkende Bose-dealer.

Als u besluit om de luidsprekerkabel door een muur of onder de grond te leiden, controleer dan de lokale bouwvoorschriften of neem contact op met een elektricien voordat u verder gaat.

Opmerking: Zorg ervoor dat u genoeg kabel afknipt om van de receiver naar elke luidspreker te reiken.

Voordat u aansluitingen maakt, schakelt u uw receiver of versterker uit en haalt u de stekker uit het stopcontact (de wisselstroom).

De montagebeugels installeren

De 251 luidsprekers moeten worden gemonteerd met behulp van de meegeleverde beugels. Ze kunnen aan de buitenkant van een huis of op een dek reling of tafel worden gemonteerd. Als u ervoor kiest om de meegeleverde beugels niet te gebruiken, zorg er dan voor dat u uw 251 luidsprekers op een stevige ondergrond plaatst.

Als u de meegeleverde beugels niet gebruikt, kies dan een vlakke ondergrond voor de luidsprekers. Trillingen kunnen ervoor zorgen dat de luidsprekers bewegen, dus het is belangrijk dat u de meegeleverde rubberen voetjes installeert voordat u de luidsprekers op een oppervlak gebruikt. Raadpleeg "De rubberen voetjes bevestigen".

De beugels aan de buitenkant van een huis installeren
De 251 luidsprekers moeten in een verticale positie worden gemonteerd om de beste muzikale prestaties te bereiken. Onderstaande afbeelding illustreert hoe de gemonteerde luidspreker eruit zal zien zodra de installatie voltooid is.

251 environmental speaker gemonteerd aan de buitenkant van een huis

Om te beginnen, markeert u vier gaten om aan te geven waar u de luidsprekerbeugel wilt installeren.

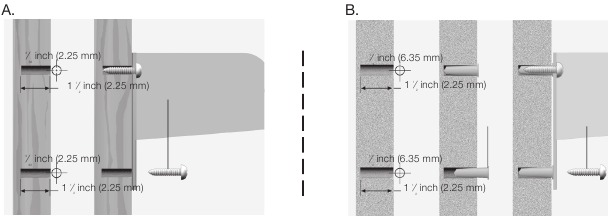

Voor hout boort u vier startgaten met behulp van een ³⁄₃₂ inch (2,5 mm) boor. Voor cement boort u vier startgaten met behulp van een ¹/₄ inch (6,0 mm) boor.

Voor montage op hout installeert u de meegeleverde schroeven met behulp van een kruiskopschroevendraaier (A). Voor beton gebruik installeert u eerst de meegeleverde plastic pluggen. Installeer vervolgens met behulp van een kruiskopschroevendraaier de schroeven (B).

De hardware installeren

1. Hout
2. Beton

De beugels op een dek reling of tafel installeren
De 251 luidsprekers moeten in een verticale positie worden gemonteerd om de beste muzikale prestaties te bereiken. Onderstaande afbeelding illustreert hoe de gemonteerde luidspreker eruit zal zien zodra de installatie voltooid is.

251 environmental speaker gemonteerd op een dek reling of tafel

Om te beginnen, markeert u vier gaten om aan te geven waar u de luidsprekerbeugel wilt installeren.

Boor vervolgens vier startgaten met behulp van een ³⁄₃₂ inch (2,5 mm) boor.

Installeer ten slotte de vier schroeven met behulp van een kruiskopschroevendraaier.

De beugel op een dek reling of tafel installeren

Opmerking: Als u uw 251 TM luidsprekers op een dek reling of tafel monteert, moet u het Bose-logo draaien. Raadpleeg "Het Bose-logo draaien" voor instructies over hoe u dit moet doen.

Het apparaat aan de beugels bevestigen

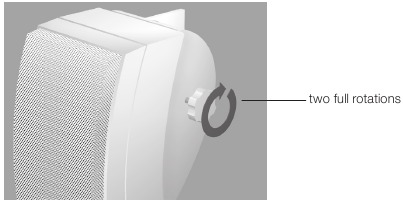

Zodra de beugels zijn geïnstalleerd, volgt u zorgvuldig deze stappen om de luidsprekers aan de beugels te bevestigen. Steek eerst de knoppen in elke kant van de luidsprekers. Zorg ervoor dat u elke knop twee volledige rotaties draait.

De knoppen installeren

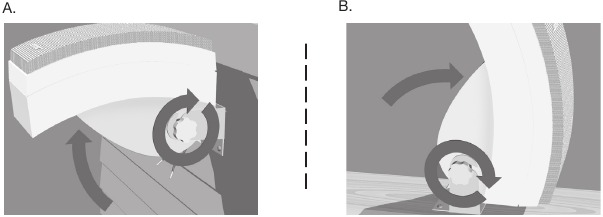

Schuif de luidsprekers vervolgens voorzichtig in de beugels.

Draai ten slotte de luidspreker tijdelijk vast in een positie waarin u de luidsprekerkabel gemakkelijk kunt aansluiten.

1. Buitenkant van het huis
2. Dek reling of tafel

De verbindingen maken

De luidsprekerkabel voorbereiden (niet meegeleverd)
Luidsprekerkabel bestaat uit twee geïsoleerde draden. De isolatie rond één draad is gestreept, gekleurd of geribbeld. Deze gemarkeerde draad is positief (+). De effen draad is negatief (–). Deze komen overeen met de rode (+) en zwarte (–) aansluitingen op de achterkant van de luidspreker, receiver of versterker. Zorg ervoor dat u elke draad op de juiste aansluiting aansluit (positief op positief, negatief op negatief).

Strip aan de uiteinden van elke kabel ongeveer ¹⁄2 inch (1,3 cm) isolatie van beide draden. Draai vervolgens de uiteinden van elke draad zodat er geen losse draden zijn.

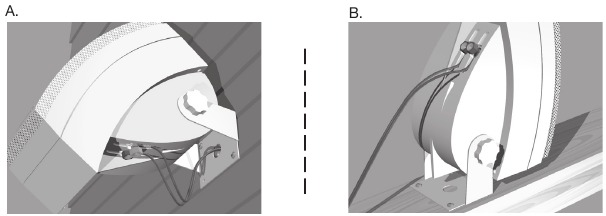

De luidsprekerkabel op de luidsprekers aansluiten
Draai aan de achterkant van uw luidspreker de zeskantige knoppen op de aansluitklemmen los. Dit onthult een kleine opening door elke aansluiting.

Steek met behulp van de draadgeleiders de gemarkeerde draad in de rode (+) aansluiting. Steek vervolgens de effen draad in de zwarte (–) aansluiting. Draai de knoppen vast om de draden vast te zetten.

1. Buitenkant van een huis
2. Dek reling of tafel

De luidsprekerkabel op de receiver of versterker aansluiten

1. Sluit de luidsprekers aan de linkerkant van de luisterruimte aan op het linkerkanaal van uw receiver of versterker.

   1. Bevestig de gemarkeerde draad aan de rode (+) aansluiting.
   2. Bevestig de effen draad aan de zwarte (–) aansluiting.
2. Sluit de luidspreker aan de rechterkant van de luisterruimte aan op het rechterkanaal van uw receiver of versterker, volgens dezelfde procedure als hierboven.

Opmerking: Als uw 251 luidsprekers worden aangesloten als een secundaire set luidsprekers op uw receiver of versterker, zorg er dan voor dat u de juiste aansluitingen maakt op het "B"-kanaal.

De verbindingen controleren
Controleer de luidsprekeraansluitingen zorgvuldig. Zorg ervoor dat geen losse draden de aansluitingen raken. Dit kan kortsluiting veroorzaken die een versterker of receiver kan beschadigen. Draai alle losse verbindingen vast voordat u de receiver of versterker aansluit.

De verbindingen testen
Om er zeker van te zijn dat uw luidsprekers correct werken, volgt u deze stappen:

1. Zet de balansregelaar op uw receiver of versterker op normaal (gecentreerd).
2. Speel enkele diepe baspassages van muziek af via de luidsprekers.

Het geluid zou afkomstig moeten lijken van een punt tussen de twee luidsprekers. De bas moet vol en natuurlijk zijn. Zo niet, dan zijn uw aansluitingen mogelijk omgekeerd, waardoor de luidsprekers uit fase spelen. Raadpleeg "De verbindingen maken". Om het probleem te corrigeren, zorgt u ervoor dat alle draden positief op positief (+ op +) en negatief op negatief (– op –) zijn aangesloten. Herhaal vervolgens stap 1 en 2 om de luidsprekers opnieuw te testen.

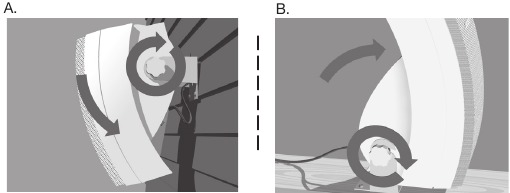

De luidsprekers op de definitieve locatie plaatsen
Draai de knoppen op elke luidspreker los om de luidsprekers in de gewenste positie te draaien. Draai vervolgens de knoppen vast om de luidspreker in de definitieve positie vast te zetten.

1. Buitenkant van het huis
2. Dek reling of tafel

De rubberen voetjes bevestigen
Als u niet van plan bent om de meegeleverde beugels te gebruiken om uw 251 environmental speakers te monteren, kunt u ze op een stevige, vlakke ondergrond plaatsen. Ze moeten in de verticale positie staan. Zorg ervoor dat u de rubberen voetjes bevestigt voordat u uw luidsprekers gebruikt. Voor een goede balans moet u de voetjes op de positie plaatsen die in de onderstaande afbeelding wordt getoond.

Het Bose-logo draaien
Het monteren van de luidsprekers op een dek reling of tafel vereist dat u het Bose-logo draait. Til met uw vingers voorzichtig het logo op, en pas op dat u het niet van de luidspreker losmaakt, ongeveer ¹⁄4 inch (.24 cm) en draai het 180º.

Probleemoplossing

Garantieperiode

Bose 251 environmental speakers worden gedekt door een beperkte overdraagbare garantie van vijf jaar. Details over de dekking staan op de garantiekaart die bij uw luidsprekers is geleverd. Vul het informatiegedeelte in, maak het los en stuur het naar Bose.

Uw apparaat onderhouden

Uw apparaat schoonmaken

Gebruik een doek die is bevochtigd met een mild reinigingsmiddel en water om stof of vuil van de buitenkant van uw 251-luidsprekers te verwijderen. Of gebruik een slang om ze grondig af te spoelen met schoon water. Gebruik niet genoeg druk om water achter het rooster en in de drivers of de akoestische poorten te forceren.

De draad van de unit beschermen

De blanke uiteinden van het luidsprekersnoer kunnen worden aangetast door blootstelling aan de elementen. Dit geldt vooral voor blootstelling aan zout water. U kunt een siliconenkit gebruiken, zoals RTV-lijm, om de verbindingen te beschermen. Het is algemeen verkrijgbaar in bouwmarkten. Als u kit gebruikt, breng deze dan pas aan nadat de draden zijn aangesloten en de knoppen zijn vastgedraaid. Controleer de verbindingen jaarlijks en breng indien nodig opnieuw aan.

Technische informatie

Beschermende functies

• Gegalvaniseerd, gepoedercoat stalen rooster
• Milieubestendige hardware
• Polymeren vezelcomposiet drivers
• Vernikkelde messing aansluitklemmen
• Syncom computer kwaliteitscontrole

Driver complement

• Twee (2) 2¹⁄2" environmental Twiddler drivers per luidspreker
• Eén (1) 5¹⁄4" environmental woofer per luidspreker

Behuizing

• Dual-port gegoten polypropyleen composiet
• Zwart of wit

Afmetingen

• 13¹⁄2" H x 5³⁄4" B x 8" D (34.29 cm x 14.6 cm x 20.32 cm)

Compatibiliteit

• Compatibel met versterkers of receivers met een vermogen van 10-200 watt per kanaal/nominaal 4 tot 8 ohm
• 100W IEC continu vermogen; nominaal 6 ohm

Omgevingsmogelijkheden

• Ontworpen om bestand te zijn tegen:
  • zoutnevel, zon, hoge luchtvochtigheid (100% RV)
  • extreme temperaturen (-40°F tot 158°F; -40°C tot 70°C)

Draad aanbevelingen

• Gebaseerd op een maximale frequentieresponsafwijking van ±0.5 dB

Gewicht

• 8 lb (3.63 kg) per stuk

© 2008 Bose Corporation, The Mountain
Framingham, MA 01701-9168 USA
