Voordat u begint

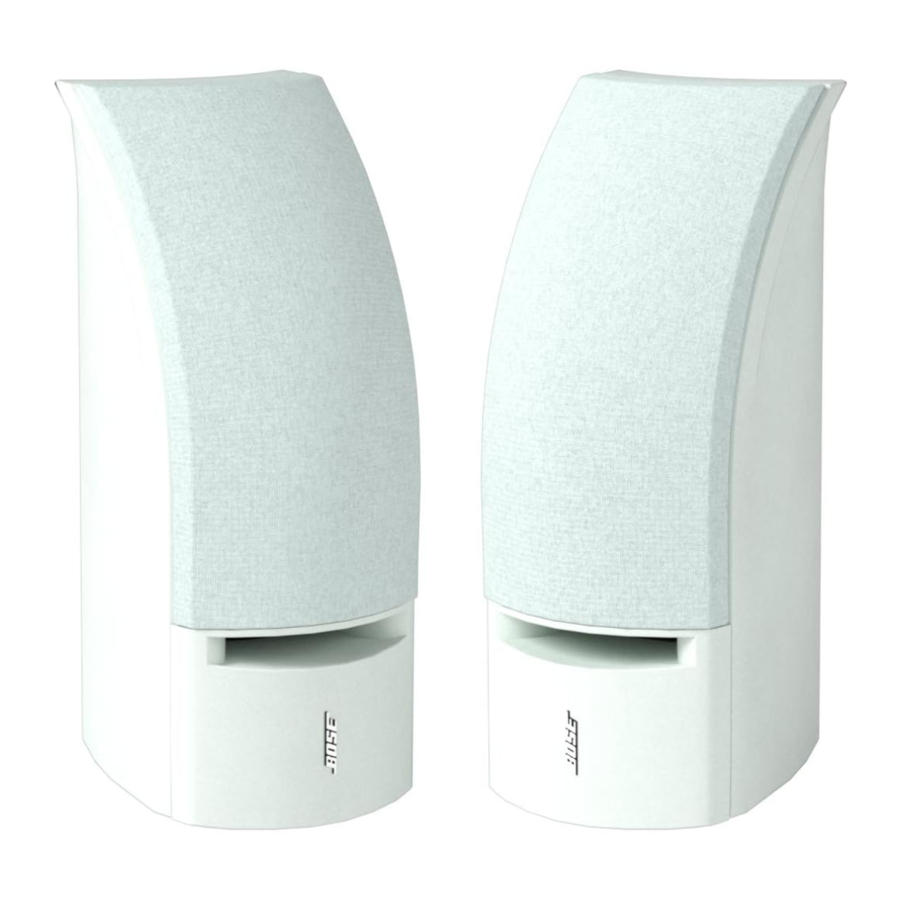

Hartelijk dank voor de aankoop van Bose 161-luidsprekers. Hun geavanceerde ontwerp en hoogwaardige constructie zijn bedoeld om langdurig luisterplezier in uw huis te bieden. Uw 161-luidsprekers zijn ontworpen om hoogwaardige Bose-luidsprekerprestaties te leveren vanuit een eenvoudig, elegant ontwerp. Unieke Bose-technologieën, waaronder Stereo Everywhere^®, leveren prestaties die normaal gesproken worden geassocieerd met veel grotere luidsprekers.

Voor uw administratie
Serienummers staan op het label op de achterkant van elke 161-luidspreker.
Serienummers:
Naam van de dealer:
Telefoonnummer van de dealer:
Aankoopdatum:
We raden u aan uw aankoopbewijs bij deze handleiding te bewaren.

Installatie

Uitpakken

Pak de doos voorzichtig uit. Bewaar de doos en het verpakkingsmateriaal voor mogelijk later gebruik. Als een van de luidsprekers beschadigd lijkt, gebruik ze dan niet. Pak beide luidsprekers terug in de originele doos en neem onmiddellijk contact op met uw geautoriseerde Bose^®-dealer.

Uw Bose 161^™-luidsprekers plaatsen

Opmerking: Uw 161-luidsprekers zijn magnetisch afgeschermd om storing met de meeste televisieschermen te voorkomen.
Voor de beste akoestische prestaties plaatst u de luidspreker van het linkerkanaal aan de linkerkant van de kamer en de luidspreker van het rechterkanaal aan de rechterkant, op minstens 1,5 meter afstand van elkaar. (Raadpleeg het label op de achterkant van elke luidspreker.) Zorg ervoor dat de achterkant van elke luidspreker parallel loopt aan de voorwand.
Voor gebruik met achterkanalen in een surround sound-systeem voor thuisbioscopen plaatst u de luidsprekers aan de achterkant van de kamer, achter of aan de zijkanten van de luisterruimte.
Bevestig de meegeleverde zelfklevende voetjes aan de onderkant van elke luidspreker voor meer stabiliteit (Afbeelding 1).
Als u uw luidsprekers wilt monteren met behulp van de meegeleverde muurbeugels, raadpleegt u "Uw luidsprekers aan een muur monteren".
Afbeelding 1 Locaties voor het bevestigen van rubberen voetjes aan de onderkant van de luidsprekers


Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (waaronder versterkers) die warmte produceren.

Luidsprekerkabel kiezen

Zorg ervoor dat u de juiste dikte van de luidsprekerkabel gebruikt. Standaard platte kabel (2-aderige, 18-gauge [0,75 mm²] draad die te vinden is in elektriciteits- en bouwmarkten) werkt voor de meeste toepassingen. Als de lengte van de luidsprekerkabel meer dan 9 meter bedraagt vanaf een receiver of versterker, raadpleegt u "Draadadvies" of neemt u contact op met uw geautoriseerde Bose-dealer voor meer informatie.

Voordat u verbindingen maakt, zet u uw receiver of versterker uit en trekt u de stekker uit het stopcontact (het lichtnet).

Luidsprekerkabel voorbereiden

De luidsprekerkabel bestaat uit twee geïsoleerde draden. De isolatie rond een draad is gestreept, gekleurd of geribbeld. Deze gemarkeerde draad is altijd positief (+). De effen draad is altijd negatief (–). Deze komen overeen met de positieve (rode) en negatieve (zwarte) aansluitingen op de achterkant van elke luidspreker, receiver of versterker. Zorg ervoor dat u elke draad op de juiste aansluiting aansluit (+ op + en – op –).
Opmerking: Zorg ervoor dat u voldoende kabel afknipt om van de receiver naar elke luidspreker te reiken.
Strip aan de uiteinden van elke kabel ongeveer 1,3 cm isolatie van beide draden. Draai de blootliggende uiteinden van elke draad zodat er geen losse strengen zijn.

Luidsprekerkabel aansluiten op de luidsprekers

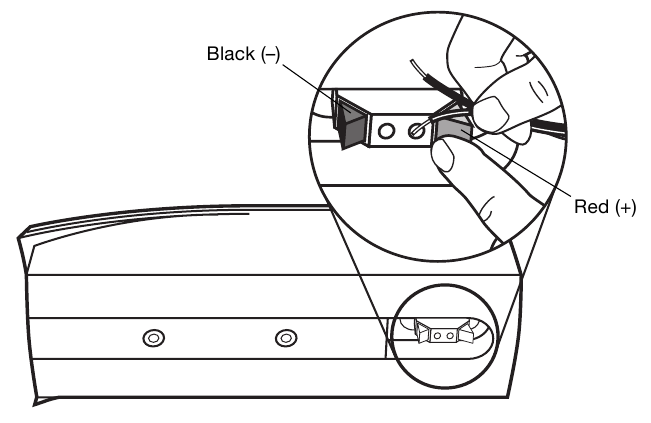

Zoek de aansluitingen op de achterkant van elke luidspreker. Druk op de rode aansluitknop (Afbeelding 2), steek de gemarkeerde (+) draad erin en laat de knop los. Druk op de zwarte aansluitknop, steek de effen (–) draad erin en laat de knop los.
Afbeelding 2 Luidsprekerdraadverbindingen maken

Luidsprekerkabel aansluiten op uw receiver of versterker

Sluit de luidsprekerkabel van de linkerluidspreker aan op de luidsprekeruitgang van het linkerkanaal van uw receiver of versterker. Bevestig de gemarkeerde draad aan de rode (+) aansluiting en de effen draad aan de zwarte (–) aansluiting. Sluit op dezelfde manier de luidsprekerkabel van de rechterluidspreker aan op de luidsprekeruitgang van het rechterkanaal.

Zorg ervoor dat geen losse draadstrengen de aansluitingen raken. Dit kan een kortsluiting veroorzaken die een versterker of receiver kan beschadigen. Zet losse draden vast voordat u de receiver of versterker aansluit.
Opmerking: Als deze luidsprekers worden gebruikt voor de achterste surroundkanalen in een thuisbioscoopsysteem, kiest u de instelling "KLEINE LUIDSPREKER".

Luidsprekerverbindingen testen

1. Centreer de balansregelaar op uw receiver of versterker. Stel deze in op MONO, als u die optie heeft, en zet hem aan.
2. Plaats de 161^™-luidsprekers op minder dan 15 cm afstand van elkaar, met de voorkant naar elkaar toe.
3. Speel enkele diepe baspassages van muziek af.

Het geluid moet afkomstig lijken te zijn van een punt tussen de twee luidsprekers. De bas moet vol en natuurlijk zijn. Zo niet, dan zijn uw aansluitingen mogelijk omgekeerd, waardoor de luidsprekers uit fase spelen. Om het probleem te verhelpen, zorgt u ervoor dat de luidsprekerdraden + op + en – op – zijn aangesloten. Herhaal vervolgens stappen 1 t/m 3.

Uw luidsprekers aan een muur monteren

Zie de achterste pagina's van deze handleiding voor een montagesjabloon en informatie over de montagehardware.

Monteer de beugels niet op oppervlakken die niet stevig genoeg zijn of die gevaren verbergen, zoals elektriciteitsdraden of leidingen. Als u niet zeker bent over de installatie van de beugel, neem dan contact op met een gekwalificeerde professionele installateur.

Hang geen voorwerpen aan de beugels of luidsprekers. De beugels zijn ontworpen om alleen het gewicht van de luidsprekers te dragen.

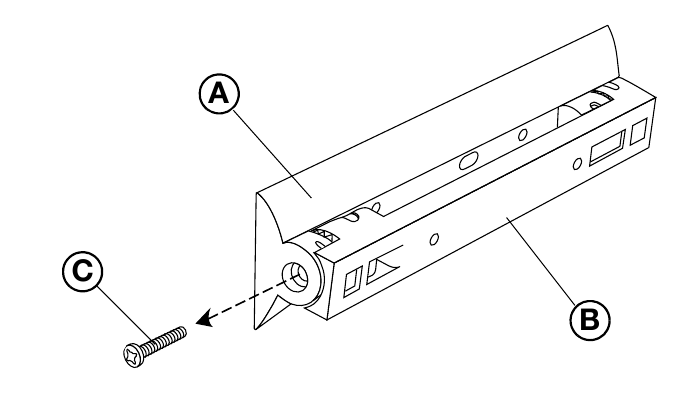

Opmerking: Voor verticale montage monteert u onderdeel A met het gat voor schroef C aan de onderkant. Zorg ervoor dat u alle schroeven aandraait.
Opmerking: Voor Stereo Everywhere^®-luidsprekerprestaties is horizontale montage vereist.

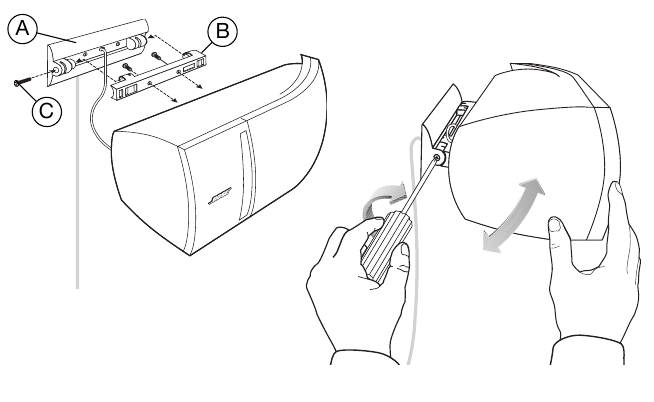

Afbeelding 3 Luidspreker-beugelinstallatie

1. Houd het montagesjabloon op zijn plaats en markeer de gaten voor de montagehardware. Als u van plan bent om draden door de muur te voeren, markeert u ook het geleidegat voor de luidsprekerdraad.
2. Boor gaten voor de gekozen montagehardware.
3. Monteer beugelonderdeel A aan de muur en monteer beugelonderdeel B aan de achterkant van de luidspreker (Afbeelding 3).
4. Zet de luidspreker met beugelonderdeel B vast aan beugelonderdeel A met behulp van schroef C. Om de hoek aan te passen, draait u schroef C iets los, beweegt u de luidspreker omhoog of omlaag en draait u schroef C weer vast.

Referentie

Uw luidsprekers reinigen

Gebruik een vochtige doek om uw 161^™-luidsprekers schoon te maken. Gebruik geen agressieve chemicaliën of huishoudelijke schoonmaakmiddelen. Breng geen vloeistoffen rechtstreeks op de luidsprekers aan. Als u de voorkant van de luidsprekers stofzuigt, doe dit dan voorzichtig.

Probleemoplossing

Als u problemen ondervindt met uw 161-luidsprekers, kunnen de volgende suggesties helpen. Als u meer hulp nodig heeft, neem dan contact op met uw geautoriseerde Bose^®-dealer, of neem rechtstreeks contact op met Bose.

Technische informatie

Kwaliteitsnorm: Syncom^® computer kwaliteitscontrole
Driver complement: Twee (2) 2,5" (6,3 cm) breedbanddrivers per luidspreker
Behuizing: Afgestemde poort, gegoten ABS-hars
Afmetingen: 10,6 cm H x 27,8 cm B x 12,6 cm D
Compatibiliteit: Nominaal 50 W IEC; compatibel met versterkers of receivers met een vermogen van 10-100 watt per kanaal, nominaal 4-8 ohm
Draadadvies: Gebaseerd op een maximale frequentieresponsafwijking van ±0,5 dB.

Gewicht: 3,6 kg per paar, in de doos

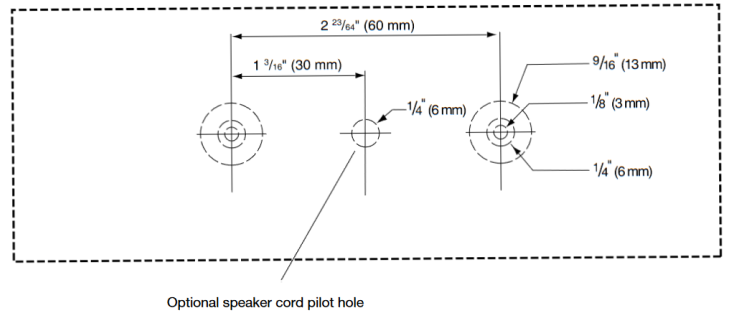

Boorsjabloon

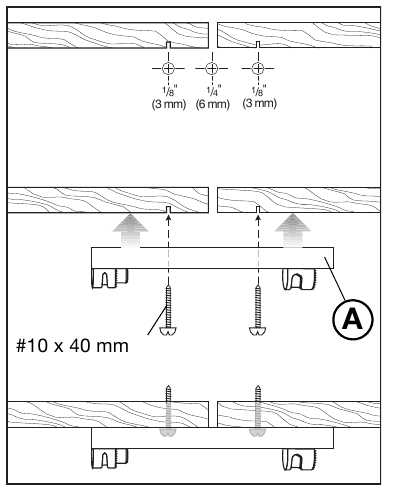

Houten muur

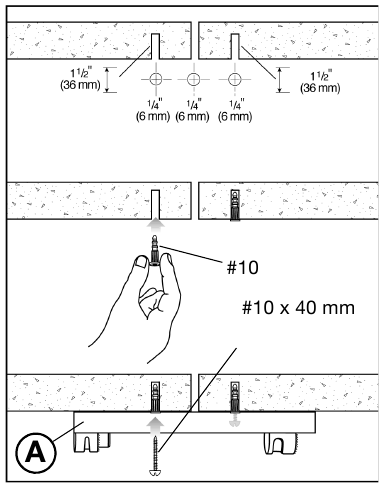

Bakstenen muur

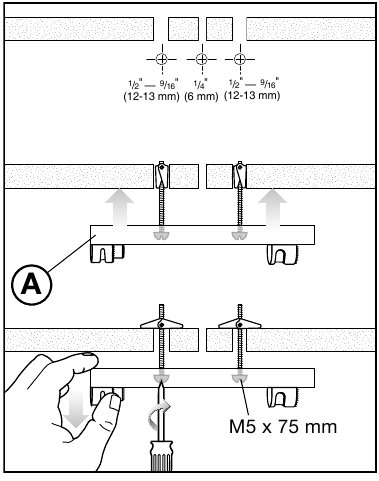

Gipsplaten muur
