Installatie

Voordat je begint

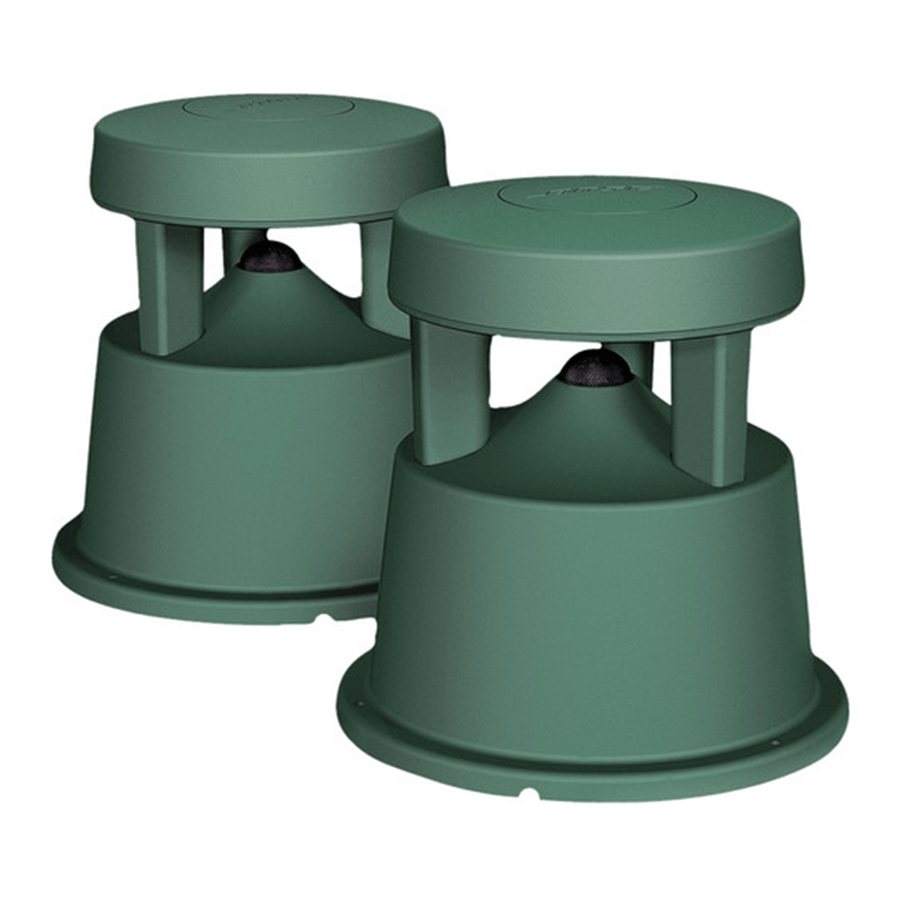

Bedankt voor de aankoop van uw Bose^® Free Space^® 51 luidsprekers. Deze hoogwaardige buitenluidsprekers zijn ontworpen om een geluidskwaliteit te leveren die veel verder gaat dan die van de meeste buitenluidsprekers. De luidsprekers zijn ook ontworpen voor permanente buiteninstallatie en zijn daarom bestand tegen de elementen van de natuur – zodat u er zeker van kunt zijn dat ze jarenlang zullen presteren (zie "Omgevingsmogelijkheden").

Inhoud van de verpakking

2 Free Space 51 luidsprekers
4 draadmoeren

De doos uitpakken

Pak uw Free Space 51 luidsprekers voorzichtig uit en bewaar al het verpakkingsmateriaal voor mogelijk toekomstig gebruik. Controleer of uw systeem alle onderdelen bevat die in Afbeelding 1 worden genoemd. Probeer uw luidsprekers niet te gebruiken als er onderdelen ontbreken of beschadigd lijken te zijn. Neem in plaats daarvan onmiddellijk contact op met Bose Corporation of uw erkende Bose-dealer.
Opmerking: dit is een goed moment om de serienummers te noteren die zich op de onderkant van elke Free Space 51 luidspreker bevinden. Schrijf beide nummers op uw garantiekaart.

Om verstikkingsgevaar te voorkomen, plastic zakken buiten bereik van kinderen bewaren.

Benodigde gereedschappen

U hebt de volgende items nodig om deze installatie te voltooien:

Luidsprekerkabel (zie "De luidsprekerkabel kiezen")
Draadstrippers

Optionele gereedschappen

Schep of spade
Kruiskopschroevendraaier (#2)

Beslis of u een professionele installateur nodig hebt

Als u twijfelt over het gebruik van deze tools, of het hanteren of doorknippen van snoeren, is dit een goed moment om contact op te nemen met een professionele installateur. Klanten die de luidsprekers zelf installeren, dienen de instructies in deze handleiding te volgen.

Lees deze handleiding volledig door voordat u met de installatie begint. Het niet opvolgen van de instructies in deze handleiding maakt alle garanties op uw luidsprekers ongeldig. Als u niet zeker weet of u dit proces kunt voltooien, raadpleeg dan een professionele installateur.

De locatie voor uw luidsprekers selecteren

Selecteer vóór de installatie zorgvuldig de locaties voor uw Free Space ® 51 luidsprekers. De luidsprekers kunnen op bijna elk oppervlak worden geïnstalleerd, zoals hout, beton of de grond. Houd bij het kiezen van een locatie de volgende richtlijnen in gedachten:

Luidsprekerplaatsing voor optimale dekking

Selecteer een vlakke ondergrond voor uw luidsprekers. Dit voorkomt beweging of trilling tijdens gebruik.
Plaats uw luidsprekers zo dat er niet over het luidsprekersnoer kan worden gestruikeld, bekneld of getrokken.
Plaats uw luidsprekers niet in een gebied waar water zich ophoopt.

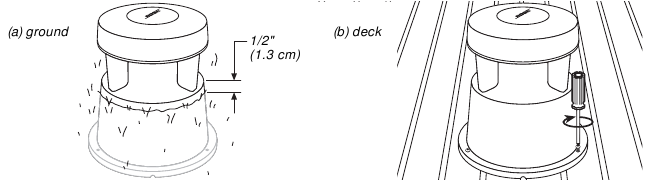

Begraaf uw Free Space 51 luidsprekers niet dieper dan 18,4 cm (7 1/4 inch) (Afbeelding a).
Gebruik houtschroeven om de luidspreker aan een houten oppervlak te bevestigen, zoals een terras, indien gewenst (Afbeelding b).

Free Space 51 installatie

De luidsprekerkabel kiezen (niet meegeleverd)

Controleer uw lokale bouwvoorschriften of neem contact op met een elektrische installateur voordat u luidsprekerkabel door een muur of onder de grond legt.

Gebruik de juiste dikte (diameter) van de luidsprekerkabel. Zie "Kabelaanaanbevelingen" onder "Technische informatie" voor de juiste dikte, of neem contact op met uw erkende Bose-dealer.
Als uw installatie vereist dat de kabel in de grond wordt begraven, gebruik dan kabel die geschikt is voor directe begraving of leid de kabel door een PVC-buiskanaal. Gebruik altijd vochtbestendige luidsprekerkabel.
Plaats de luidsprekers en leid de kabel voordat u gaten graaft of de kabel begraaft.
Als u denkt dat uw luidsprekerkabel kan worden blootgesteld aan zout water of water dat chemicaliën bevat, zoals chloor of kunstmest, kunt u een siliconenkit gebruiken als extra bescherming voor de luidsprekeraansluitingen.

De verbindingen maken

Voordat u verbindingen maakt, zet u uw receiver of versterker uit en haalt u de stekker uit het stopcontact.

De luidsprekerkabel voorbereiden
Luidsprekerkabel bestaat uit twee geïsoleerde draden. Meestal is er één geribbeld of rood (+), en de andere effen of zwart (–). Direct-burial kabel heeft een beschermende buitenmantel rond de draden. Overweeg de volgende richtlijnen voordat u kabels doorknipt:

Meet de lengte van de kabel die nodig is om elke luidspreker op uw receiver/versterker aan te sluiten
Strip de buitenmantel 5 cm (2") terug. Strip de binnenste isolatie op beide draden 1,3 cm (1/2") terug

De draden strippen

De luidsprekerkabel op de luidsprekers aansluiten

Sluit de positieve (geribbelde of rode) luidsprekerdraad aan op de positieve (rode) draad van de luidsprekerkabel. Draai de gestripte draden aan elkaar.
Zet de draadmoeren vast met een draaiende beweging. Als u de draadmoeren wilt versterken, gebruikt u elektrische tape.

De draadmoeren versterken

Sluit de negatieve (effen of zwarte) draad aan op de negatieve (zwarte) draad van de luidsprekerkabel, zoals in stappen 1 en 2 hierboven.

De luidsprekerkabel op de receiver/versterker aansluiten

Sluit de luidsprekers aan de linkerkant van de luisterruimte aan op het linkerkanaal van uw receiver/versterker (Afbeelding 6).

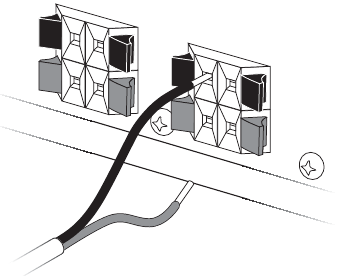

Kabel op receiver aansluiten
1. Bevestig de positieve (geribbelde) draad aan de rode (+) aansluiting.
2. Bevestig de negatieve (effen) draad aan de zwarte (–) aansluiting.
Sluit de luidspreker aan de rechterkant van de luisterruimte aan op het rechterkanaal van uw receiver of versterker, zoals hierboven.

Opmerking: Als uw Free Space^® 51 luidsprekers als een tweede set luidsprekers op uw receiver/versterker worden aangesloten, zorg er dan voor dat u de juiste aansluitingen maakt op het "B"-kanaal.

De verbindingen controleren

Controleer de luidsprekeraansluitingen zorgvuldig. Zorg ervoor dat geen losse draden de aansluitingen raken. Dit kan kortsluiting veroorzaken en een versterker of receiver beschadigen. Draai eventuele losse verbindingen vast voordat u de receiver/versterker aansluit.

De verbindingen testen

Om er zeker van te zijn dat uw luidsprekers correct werken, volgt u deze stappen:

Centreer de balansregeling op uw receiver/versterker.
Zet de stereo/mono regeling op MONO.
Speel een aantal passages met diepe bas af via de luidsprekers.

Het geluid zou afkomstig moeten lijken te zijn van een punt tussen de twee luidsprekers. De bas moet vol en natuurlijk zijn. Zo niet, dan zijn de aansluitingen mogelijk omgekeerd, waardoor de luidsprekers uit fase spelen. Om het probleem te verhelpen, controleert u of alle kabels positief op positief (+ op +) en negatief op negatief (– op –) zijn aangesloten.

Referentie

Probleemoplossing

Probleem	Wat te doen
Geen geluid	Zorg ervoor dat de receiver is aangesloten en ingeschakeld. Controleer of het stopcontact werkt. Koppel eventuele hoofdtelefoons los die op de hoofdtelefoonaansluiting zijn aangesloten. Zorg ervoor dat de receiver niet op MUTE (Dempen) staat. Raadpleeg de handleiding die bij uw receiver is geleverd. Controleer de aansluitingen op zowel de luidsprekers als de receiver. Raadpleeg "De verbindingen maken". Corrigeer eventuele verbindingsfouten. Als uw Free Space ® 51 luidsprekers als een tweede set luidsprekers op uw receiver/versterker zijn aangesloten, controleer dan of de aansluitingen zijn gemaakt op de "B"-aansluitingen en of de "B"-luidsprekers zijn geselecteerd om af te spelen (Play).
Geen geluid uit één luidspreker	Controleer of de balansregeling op uw receiver/versterker gecentreerd is. Controleer de kabel die de receiver/versterker verbindt met de stille luidspreker. Koppel de werkende luidspreker los van de receiver. Verwissel de kabel van de stille luidspreker van de oorspronkelijke receiveraansluitingen naar de andere set aansluitingen (waar de werkende luidspreker oorspronkelijk op was aangesloten). Als de luidspreker nu werkt, ligt het probleem in uw receiver. Als de luidspreker niet werkt, gaat u hieronder verder: Verwijder de kabel van de werkende luidspreker en sluit deze aan op de stille luidspreker en een van de receiveraansluitingen. Als de luidspreker nu werkt, ligt het probleem in de oorspronkelijke luidsprekerkabel. Als de luidspreker niet werkt, ligt het probleem in de luidspreker.
Eén luidspreker klinkt vervormd	Volg dezelfde procedure voor het probleem van "Geen geluid uit één luidspreker", zoals hierboven beschreven.
Niet genoeg bas of hoge tonen	Controleer de instelling voor de toonbalans op uw receiver/versterker. Pas de bas- en treble regelaars op de receiver aan. Controleer de aansluitingen om er zeker van te zijn dat ze correct in fase zijn (+ op + en – op –). Raadpleeg "De verbindingen maken".

Klantenservice

Neem voor aanvullende hulp bij het oplossen van problemen contact op met de Bose ® klantenservice. Zie de lijst met servicecentra en telefoonnummers die in de verzenddoos zijn bijgesloten. Bose Corporation zal alles in het werk stellen om problemen op te lossen binnen de voorwaarden van uw garantie.

Garantieperiode

Free Space 51 luidsprekers vallen onder een beperkte overdraagbare garantie van vijf jaar. Details over de dekking staan op de garantiekaart die bij uw luidsprekers is geleverd. Vul het informatiegedeelte in, maak het los en stuur het naar Bose.

Uw luidsprekers schoonmaken

Gebruik een doek die is bevochtigd met een mild reinigingsmiddel en water om stof of vuil van de buitenkant van uw Free Space 51 luidsprekers te verwijderen. Of gebruik een slang om ze grondig met vers water af te spoelen. Gebruik niet genoeg druk om water in de drivers of de akoestische poorten te forceren.

De luidsprekerkabel beschermen

De blanke uiteinden van de luidsprekerkabel kunnen worden aangetast door blootstelling aan de elementen. Dit geldt met name voor zout water of water dat chemicaliën bevat, zoals chloor of kunstmest. U kunt een siliconenkit gebruiken, zoals RTV-lijm, om de verbindingen te beschermen. Het is algemeen verkrijgbaar in bouwmarkten. Als u kit gebruikt, breng deze dan pas aan nadat de kabels zijn aangesloten. Controleer de verbindingen jaarlijks en breng indien nodig opnieuw aan.

Technische informatie

Beschermende kenmerken

Milieubestendige hardware

Driver complement

Eén 11,4 cm (4,5") omgevingsdriver per luidspreker

Kleur

Groen

Afmetingen

" (36,8 cm) diameter, 38,1 cm (15") hoogte

Gewicht

5,4 kg (12 lb) per stuk

Compatibiliteit

Compatibel met versterkers of receivers met een vermogen van 4 tot 8 ohm
50W IEC continu vermogen-handling compatibel met receivers en versterkers met een vermogen van 10-100W

Omgevingsmogelijkheden
Ontworpen om bestand te zijn tegen:

Zoutnevel, zon, hoge luchtvochtigheid (regen en sneeuw)
Extreme temperaturen (-40°F tot 158°F; -40°C tot 70°C)
Permanente buiteninstallatie

Kabelaanaanbevelingen

Gebaseerd op maximale frequentieresponsafwijking van ±0,5 dB

Dikte	Lengte
18 (0,82 mm² )	Maximaal 6 m (20 ft)
16 (1,3 mm² )	Maximaal 9 m (30 ft)
14 (2,1 mm² )	Maximaal 15 m (50 ft)
12 (3,3 mm² )	Maximaal 24 m (80 ft)

Gebruik direct-burial kabel voor buiteninstallaties.
