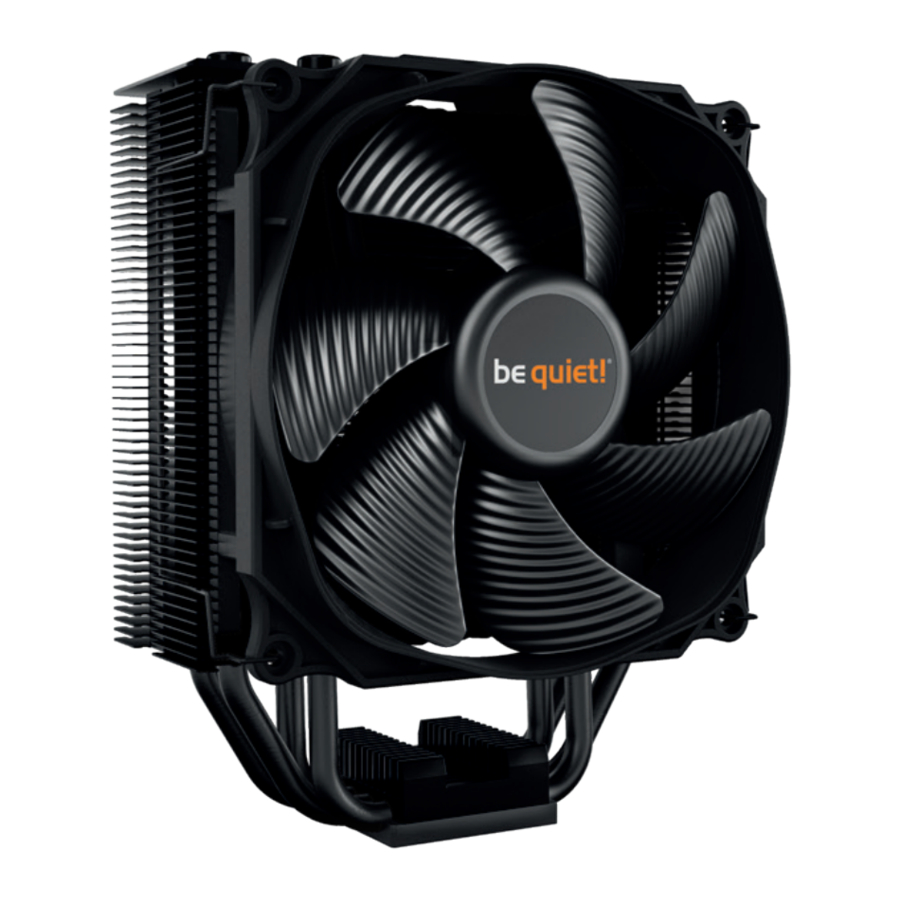

BE QUIET! DARK ROCK SLIM - Cpu Slim Cooler Handleiding
Inleiding
De volgende instructies leiden u door het installatieproces. Als u problemen ondervindt bij de installatie, aarzel dan niet om contact op te nemen met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid aanvaardt voor schade veroorzaakt door compatibiliteitsproblemen.
We raden aan om de koeler ter voorbereiding buiten de pc-behuizing te monteren voor de uiteindelijke installatie. De koeler moet ook voor transport worden verwijderd.
LEVERINGSOMVANG
| Onderdeelnaam | Aantal | |
 | be quiet! Dark Rock Slim CPU-koeler | 1 |
 | Silent Wings 3 120mm ventilator | 1 |
 | Intel achterplaat | 1 |
 | Intel montagebeugels | 2 |
 | Intel montagebeugels LGA 1700 | 2 |
 | Lange AMD montagebeugels | 2 |
 | Koeler montagebrug | 1 |
 | Intel afstandmoer A | 4 |
 | Intel afstandmoer B | 4 |
 | AMD afstandmoeren | 4 |
 | Bevestigingsschroeven montagebeugel | 4 |
 | Bevestigingsschroeven montagebrug | 2 |
 | Intel achterplaatschroeven | 4 |
 | AMD achterplaatschroeven | 4 |
 | O-ringen | 4 |
 | Koelpasta | 1 |
 | Ventilatorclips | 4 |
Intel: LGA 2011 (-3) square ILM / LGA 2066
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock Slim CPU-koeler (1), 1x Silent Wings 3 120mm ventilator (2), 2x Intel montagebeugels (4), 1x koeler montagebrug (7), 4x Intel afstandmoer A (8), 4x bevestigingsschroeven montagebeugel (11), 2x bevestigingsschroeven montagebrug (12), 1x koelpasta (16), 2x ventilatorclips (17)
Montage van het koeler montageframe

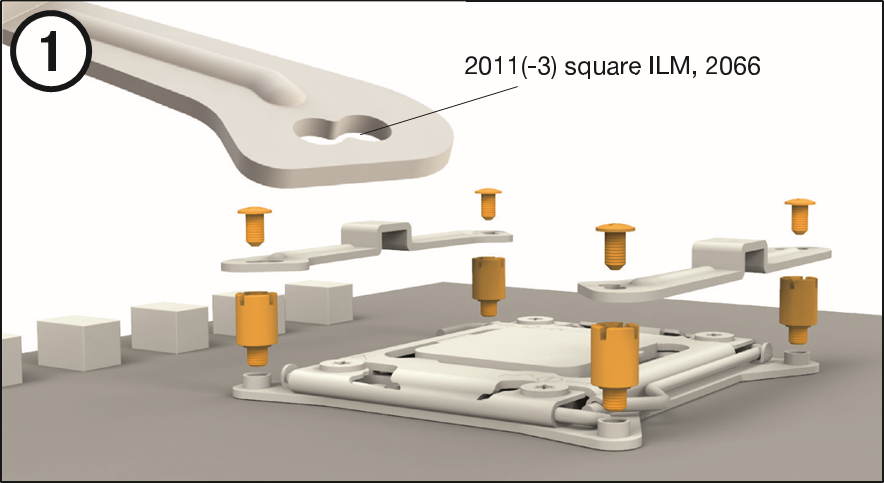

Schroef eerst de Intel afstandmoer A (8) op de schroefdraden van het socketframe. Plaats de Intel montagebeugels (4) over de Intel afstandmoeren en draai deze vast met de bevestigingsschroeven montagebeugel (11). U kunt hiervoor een kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

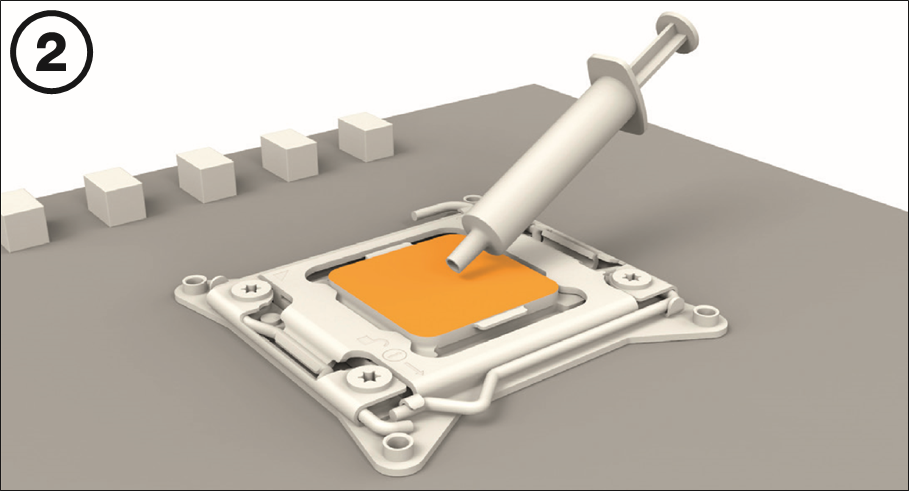

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (16) over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde koelpasta is niet geschikt voor menselijke consumptie. Drink bij inslikken veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.

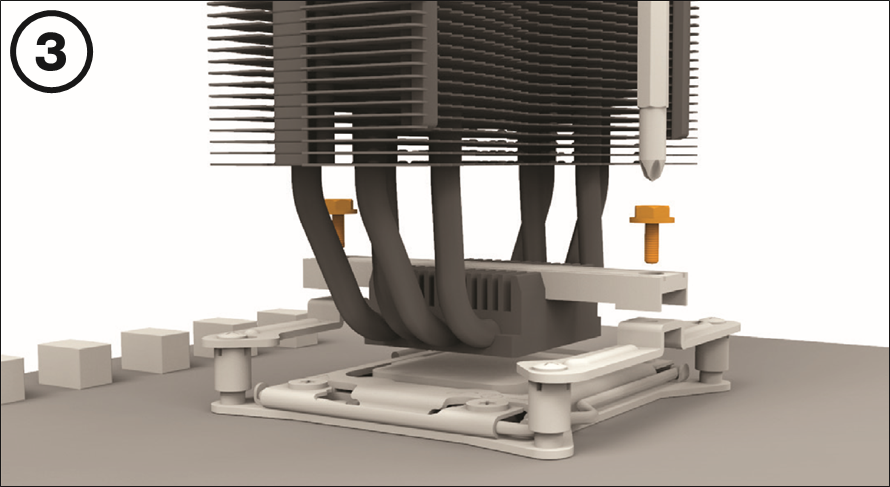

Plaats de koeler montagebrug (7) centraal op de koeler. Plaats vervolgens de koeler (1) unit op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug (7) en draai deze vervolgens afwisselend vast. U kunt hiervoor een kruiskopschroevendraaier gebruiken.

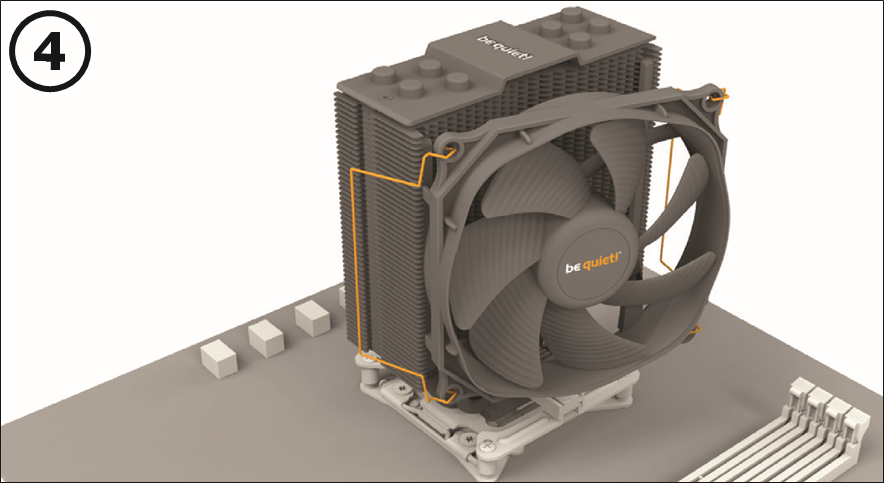

Bevestig de 120mm ventilator (2) op de koeler (1) unit met behulp van ventilatorclips (17). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 120mm ventilator (2) de inkepingen van de ventilatorclips (17) weg van de ventilator.
Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock Slim CPU-koeler (1), 1x Silent Wings 3 120mm ventilator (2), 1x Intel achterplaat (3), 2x Intel montagebeugels (4), 2x Intel montagebeugels LGA 1700 (5), 1x koeler montagebrug (7), 4x Intel afstandmoer B (9), 4x bevestigingsschroeven montagebeugel (11), 2x bevestigingsschroeven montagebrug (12), 4x Intel achterplaatschroeven (13), 4x O-ringen (15), 1x koelpasta (16), 2x ventilatorclips (17)
De achterplaat monteren

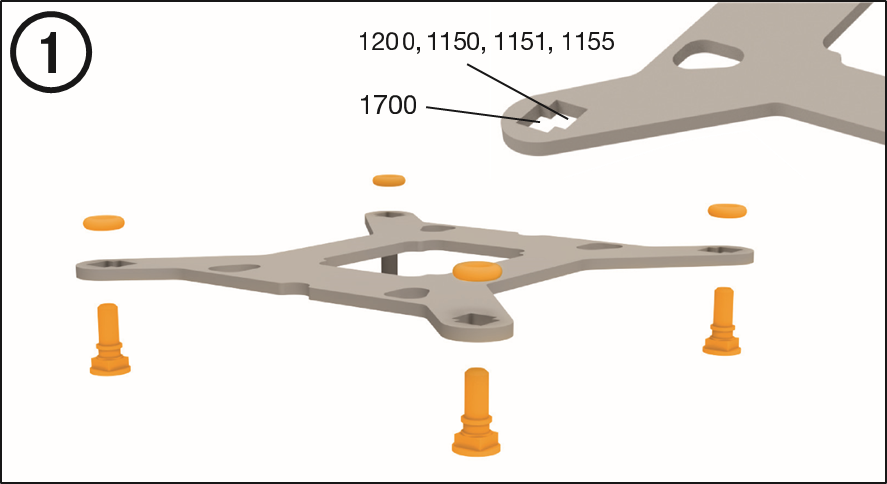

Plaats de Intel achterplaatschroeven (13) in de inkepingen aan de achterkant van de Intel achterplaat (3). Let er daarbij op dat u ze uitlijnt met de gaten die voor elke socket zijn geboord.
Gebruik de O-ringen (15) om de achterplaatschroeven op de Intel achterplaat te bevestigen. Zodra de montage van de Intel achterplaat voor de betreffende Intel socket is voltooid, plaatst u deze onder het moederbord. Zorg ervoor dat de achterplaatschroeven (13) precies in de gaten van het moederbord zitten.
Installatie van de montagebeugels

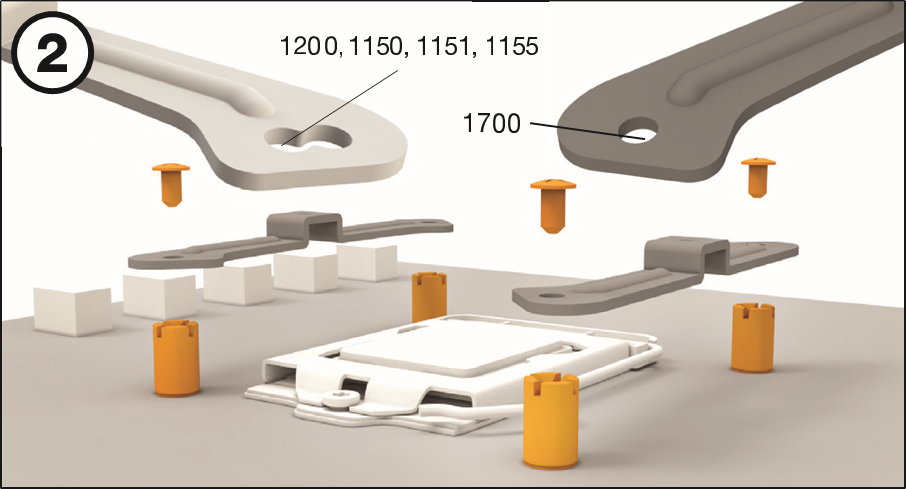

Schroef de Intel afstandmoer B (9) op de eerder geplaatste Intel achterplaat (3). Plaats vervolgens, afhankelijk van uw socket, de Intel montagebeugels (4) of Intel montagebeugels LGA 1700 (5) over de Intel afstandmoer B (9) en bevestig deze met de bevestigingsschroeven montagebeugel (11). U kunt hiervoor een kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

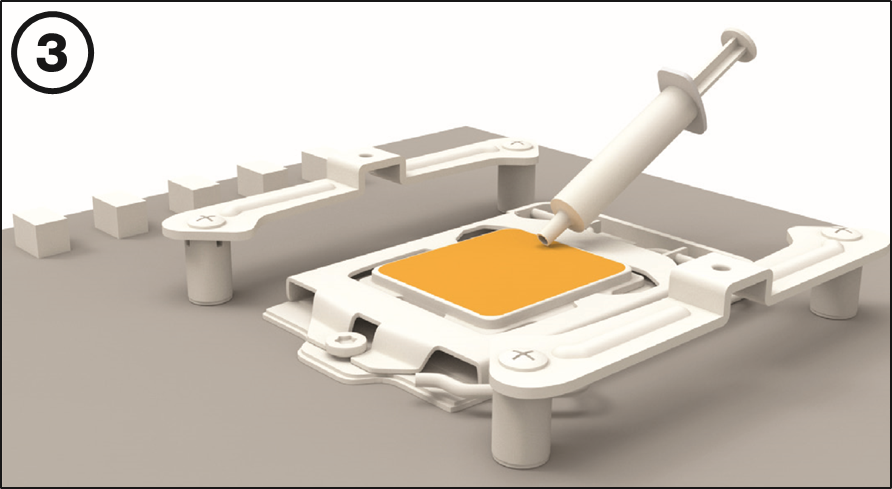

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (16) over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde koelpasta is niet geschikt voor menselijke consumptie. Drink bij inslikken veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.

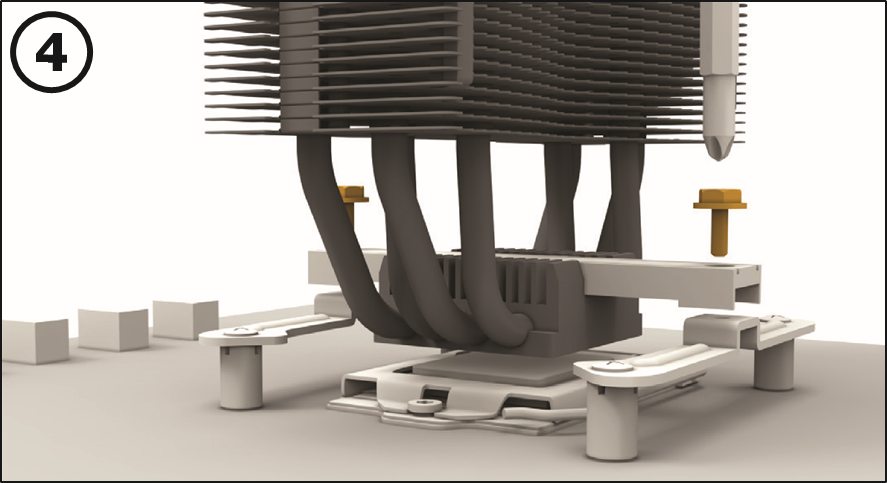

Plaats de koeler montagebrug (7) centraal op de koeler (1). Plaats vervolgens de koeler unit op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug (7) en draai deze vervolgens afwisselend vast. U kunt hiervoor een kruiskopschroevendraaier gebruiken.

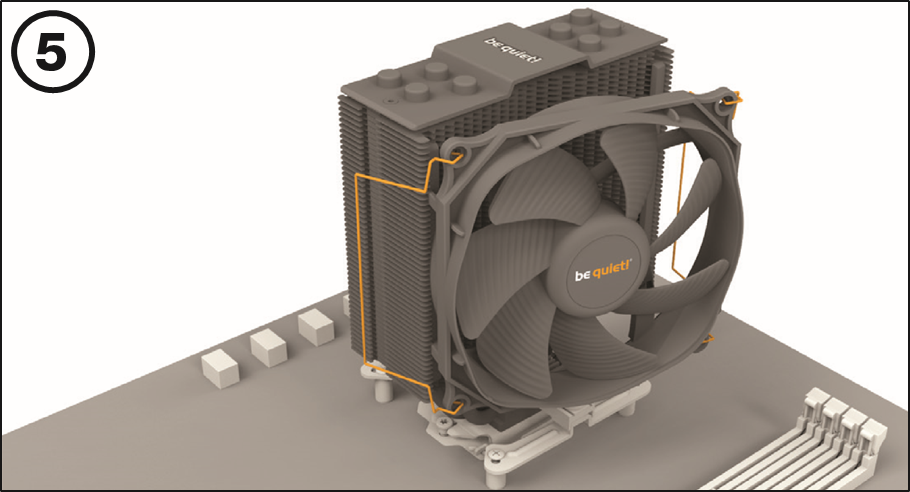

Monteer de 120mm ventilator (2) op de koeler (1) unit met behulp van de ventilatorclips (17). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 120mm ventilator (2) de inkepingen van de ventilatorclips (17) weg van de ventilator.
AMD: AM4
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock Slim CPU-koeler (1), 1x Silent Wings 3 120mm ventilator (2), 2x lange AMD montagebeugels (6) 1x koeler montagebrug (7), 4x AMD afstandmoeren (10), 2x bevestigingsschroeven montagebrug (12), 4x AMD achterplaatschroeven (14), 1x koelpasta (16), 2x ventilatorclips (17)
Montage van het koeler montageframe

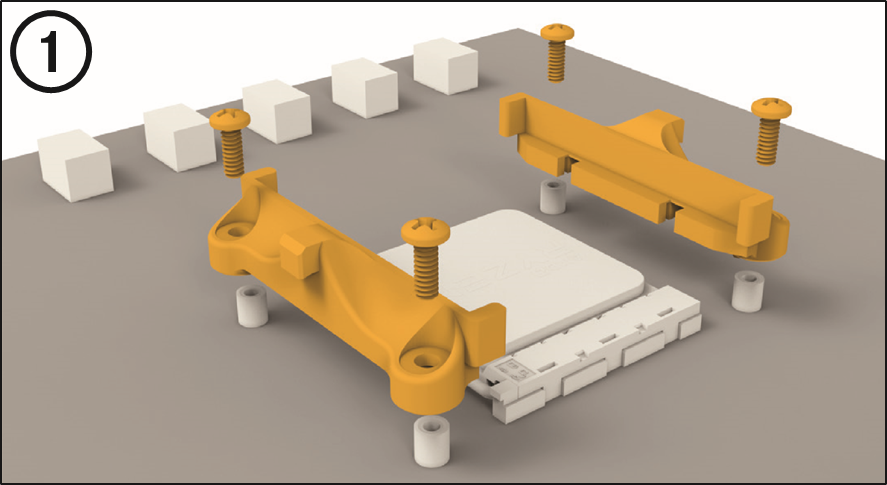

Om de montage van de koeler mogelijk te maken, verwijdert u beide plastic houders van de AMD retentiemodule. De in de fabriek gemonteerde achterplaat die aan de achterkant van het moederbord is bevestigd, is nodig voor de latere installatie van de koeler.

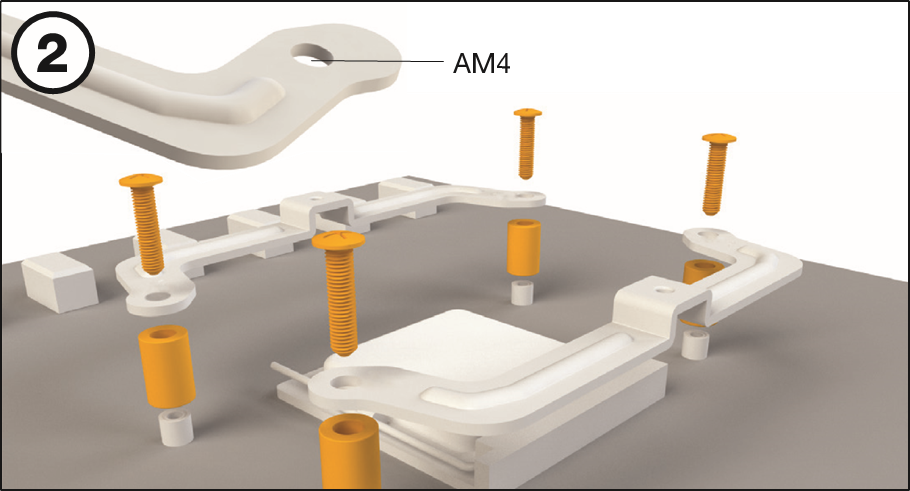

Plaats de vier AMD afstandmoeren (10) op de achterplaatbouten die door de voorkant steken en bevestig beide lange AMD montagebeugels (6) met de AMD achterplaatschroeven (14).
De CPU-koeler monteren

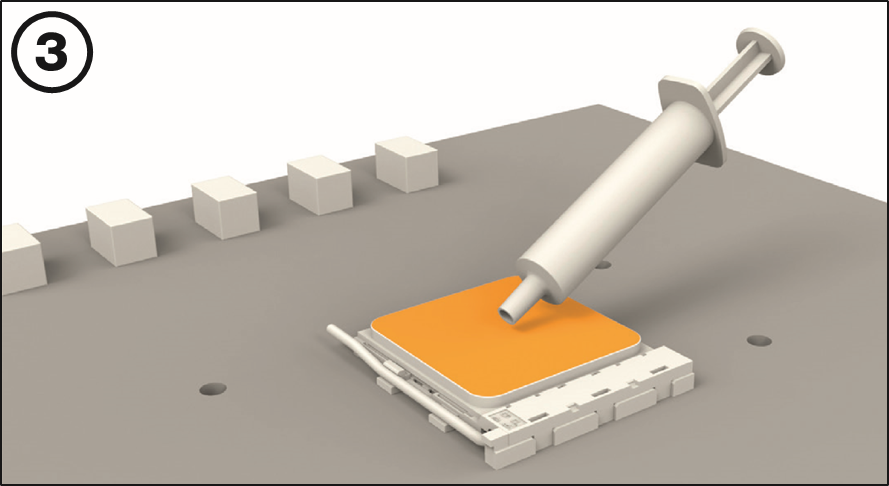

Verwijder eerst de beschermfolie van de onderkant van de koeler (1). Verdeel de koelpasta (16) over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde koelpasta is niet geschikt voor menselijke consumptie. Drink bij inslikken veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.

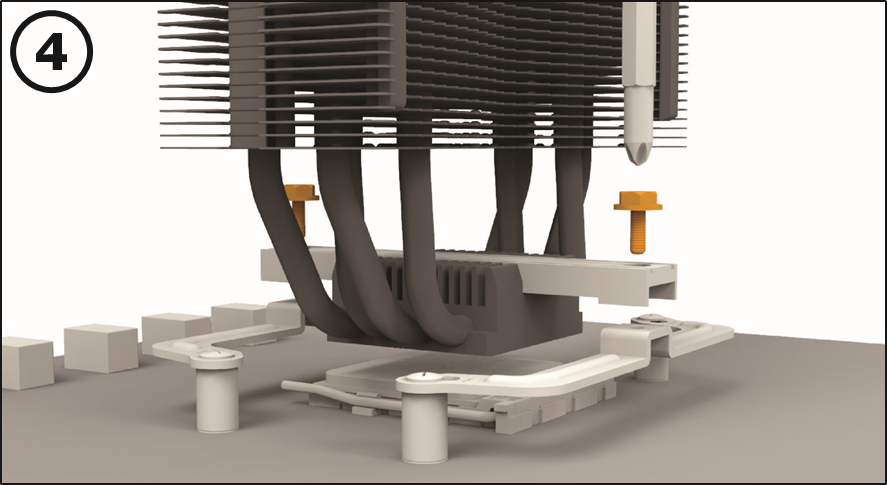

Plaats de koeler montagebrug (7) centraal op de koeler (1). Plaats vervolgens de koeler unit op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug en draai deze vervolgens afwisselend vast. U kunt hiervoor een kruiskopschroevendraaier gebruiken.

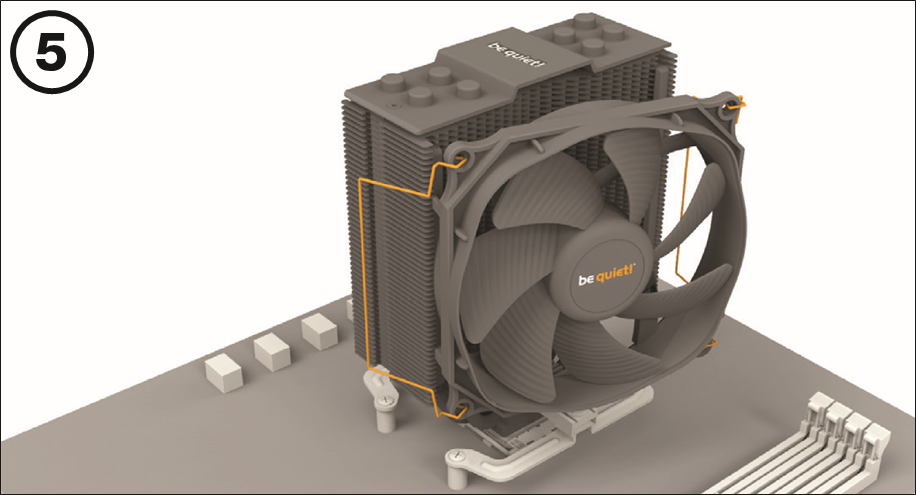

Monteer de 120mm ventilator (2) op de koeler (1) unit met behulp van de ventilatorclips (17). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 120mm (2) de inkepingen van de ventilatorclips (17) weg van de ventilator..
Productinformatie voor deze CPU-koeler
Garantie
- 3 jaar fabrieksgarantie voor consumenten (alleen originele aankoop bij geautoriseerde be quiet! dealers)
- Garantiewerkzaamheden kunnen alleen worden uitgevoerd met een bijgevoegde kopie van de aankoopbon van een geautoriseerde be quiet! dealer
- Manipulatie en structurele wijzigingen van welke aard dan ook, evenals schade door externe mechanische krachten leiden tot een volledige ongeldigverklaring van de garantie
- Onze algemene garantievoorwaarden zijn van toepassing en kunnen worden bekeken op bequiet.com
Listan GmbH
Wilhelm-Bergner-Straße 11c. 21509 Glinde. Germany
Neem voor meer informatie contact met ons op via e-mail: service@bequiet.com
