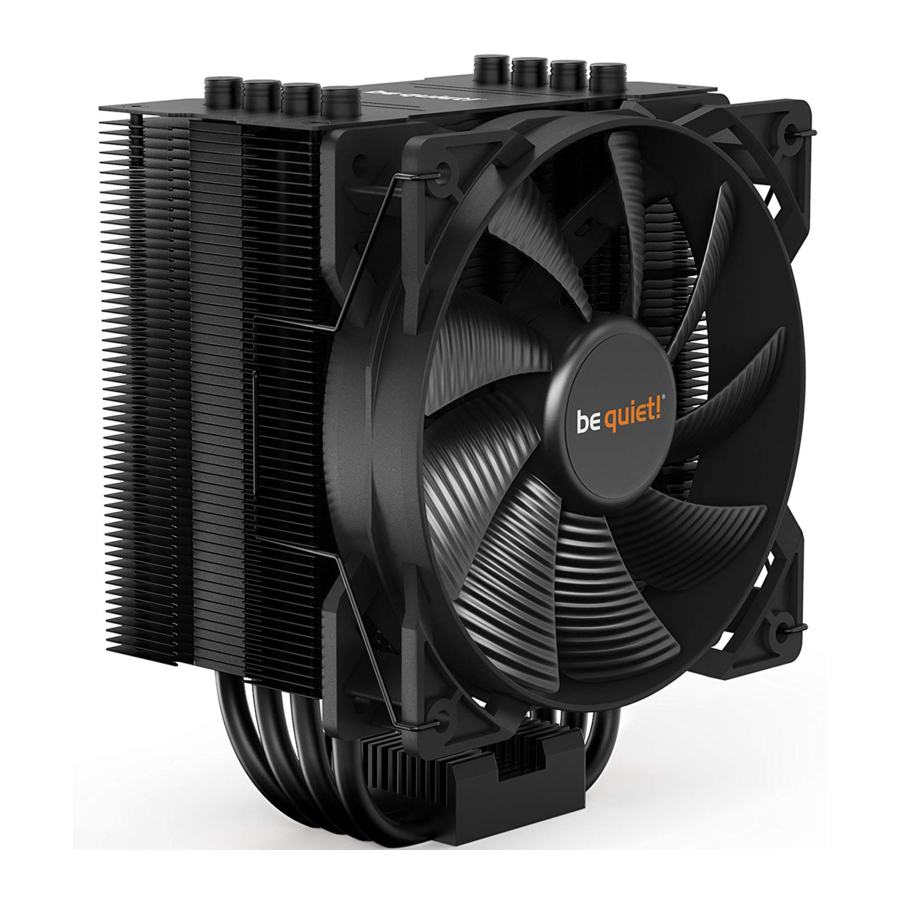

BE QUIET! PURE ROCK 2 - CPU-koelerhandleiding
Inleiding
De volgende instructies leiden u door het installatieproces. Mocht u installatieproblemen ondervinden, neem dan gerust contact op met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid aanvaardt voor schade veroorzaakt door compatibiliteitsproblemen.
LEVERINGSOMVANG
| Onderdeelnaam | Hoeveelheid | |
 | be quiet! Pure Rock 2 CPU-koeler | 1 |
 | 120mm ventilator | 1 |
 | Intel-achterplaat | 1 |
 | Intel-montagebeugels | 2 |
 | Intel-montagebeugels LGA 1700 | 2 |
 | Koeler montagebrug | 1 |
 | Lange AMD-montagebeugels | 2 |
 | Intel-afstandhouder A | 4 |
 | Intel-afstandhouder B | 4 |
 | AMD-afstandhouders | 4 |
 | Bevestigingsschroeven montagebeugel | 4 |
 | Bevestigingsschroeven montagebrug | 2 |
 | Intel-achterplaatschroeven | 4 |
 | AMD-achterplaatschroeven | 4 |
 | O-ringen | 4 |
 | Ventilatorclips | 4 |
Intel: LGA 2011(-3) square ILM / LGA 2066 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock 2 CPU-koeler (1), 1x 120mm ventilator (2), 2x Intel-montagebeugels (4), 1x koeler montagebrug (7), 4x Intel-afstandhouder A (8), 4x bevestigingsschroeven montagebeugel (11), 2x bevestigingsschroeven montagebrug (12), 2x ventilatorclips (16)
Montage van het koeler montageframe

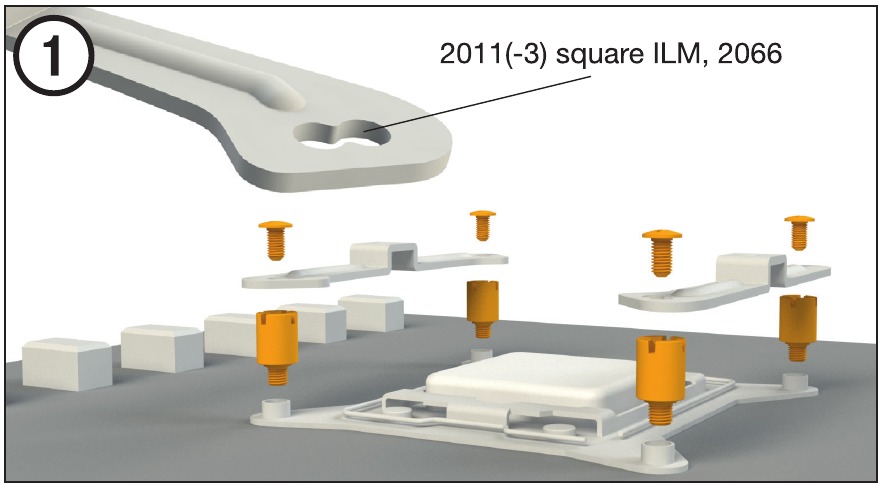

Schroef eerst de Intel-afstandhouder A (8) op de schroefdraad van het socketframe. Plaats de Intel-montagebeugels (4) over de Intel-afstandhouders en schroef deze vast met de bevestigingsschroeven montagebeugel (11). U kunt hiervoor elke kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

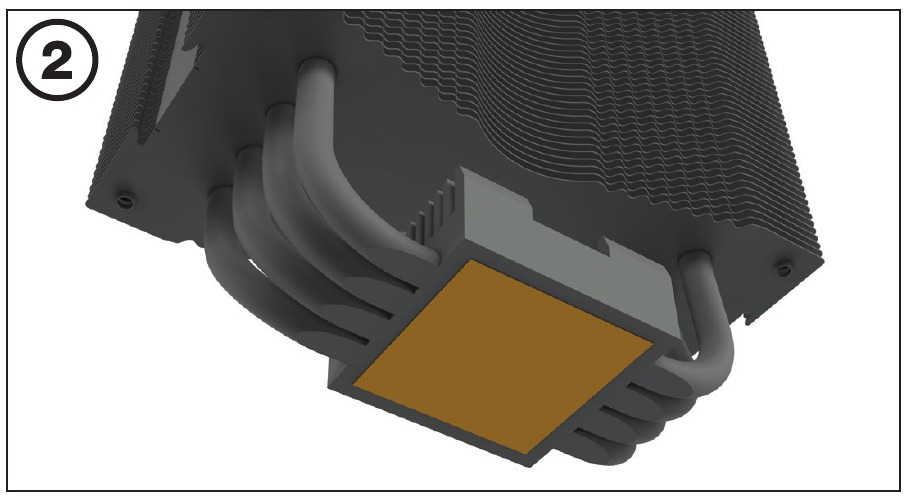

De beschermende afdekking aan de onderkant van de koeler (1) moet worden verwijderd voordat deze tegen de CPU wordt geïnstalleerd.
De voorgeïnstalleerde koelpasta is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

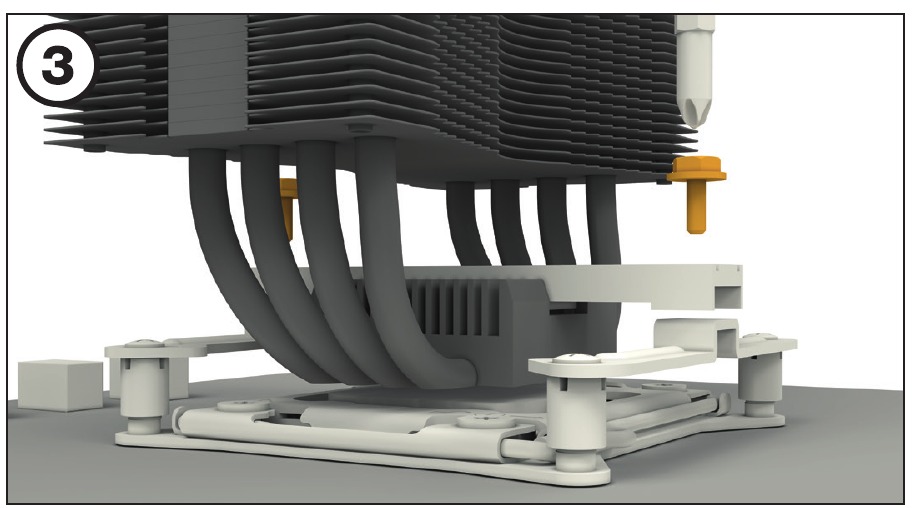

Plaats de koeler montagebrug (7) centraal op de koeler (1). Plaats vervolgens de koeler unit (1) op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug (7) en draai deze vervolgens afwisselend vast. U kunt hiervoor elke kruiskopschroevendraaier gebruiken.

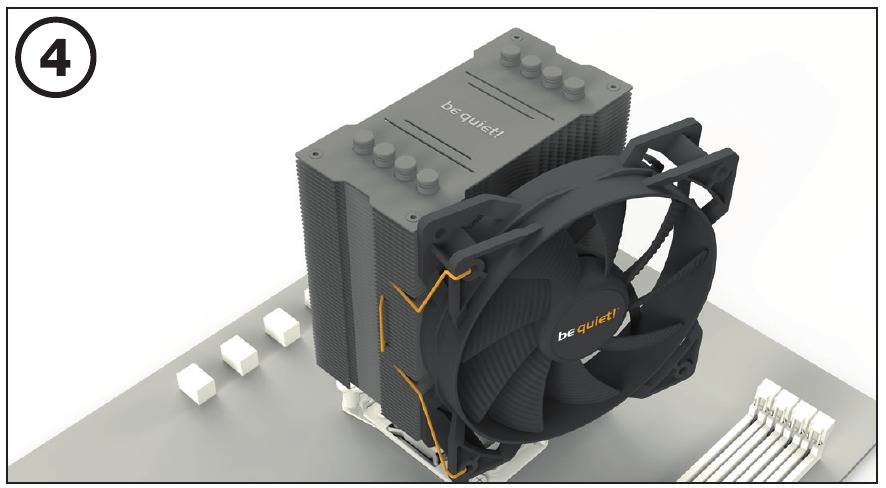

Bevestig de 120mm ventilator (2) op de koeler unit (1) met behulp van ventilatorclips (16). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator (2) de inkepingen van de ventilatorclips (16) weg van de ventilator.
Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock 2 CPU-koeler (1), 1x 120mm ventilator (2), 1x Intel-achterplaat (3), 2x Intel-montagebeugels (4), 2x Intel-montagebeugels LGA 1700 (5) 1x koeler montagebrug (6), 4x Intel-afstandhouder B (9), 4x bevestigingsschroeven montagebeugel (11), 2x bevestigingsschroeven montagebrug (12), 4x Intel-achterplaatschroeven (13), 4x O-ringen (15), 2x ventilatorclips (16)
De achterplaat monteren

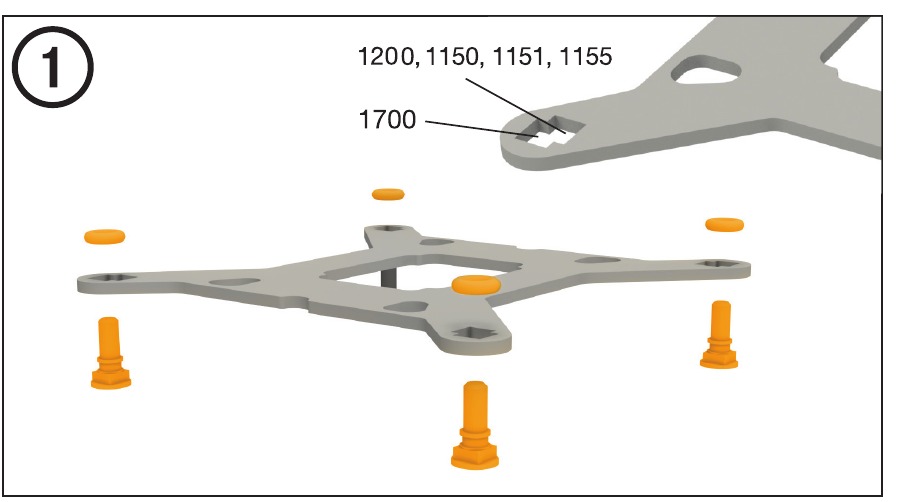

Plaats de Intel-achterplaatschroeven (13) in de inkepingen aan de achterkant van de Intel-achterplaat (3). Let er daarbij op dat u ze uitlijnt met de gaten die voor elke socket zijn geboord.
Gebruik de O-ringen (15) om de achterplaatschroeven (13) op de Intel-achterplaat (3) te bevestigen. Zodra de montage van de Intel-achterplaat (3) voor de betreffende Intel-socket is voltooid, plaatst u deze onder het moederbord. Zorg er daarbij voor dat de achterplaatschroeven (13) precies in de gaten van het moederbord zitten.
De montagebeugels installeren

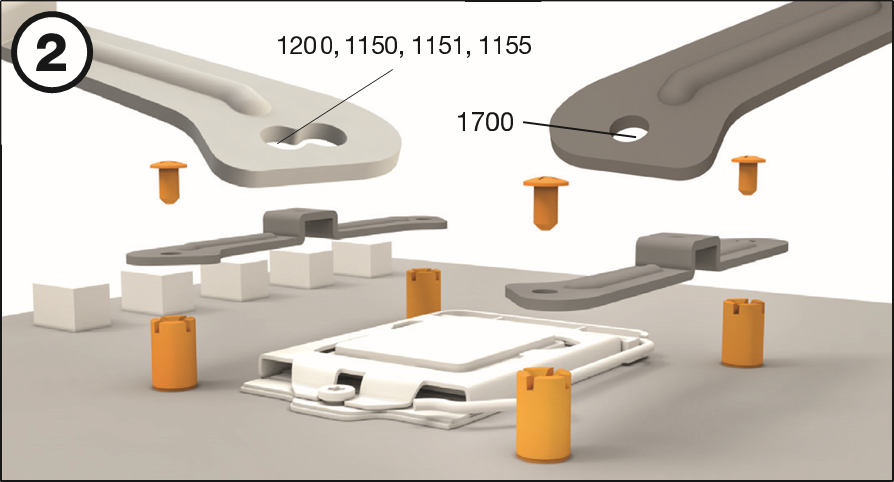

Schroef de Intel-afstandhouder B (9) op de eerder geplaatste Intel-achterplaat (3). Plaats vervolgens, afhankelijk van uw socket, de Intel-montagebeugels (4) of Intel-montagebeugels LGA 1700 (5) over de Intel-afstandhouder B (9) en bevestig deze met de bevestigingsschroeven montagebeugel (11). U kunt hiervoor elke kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

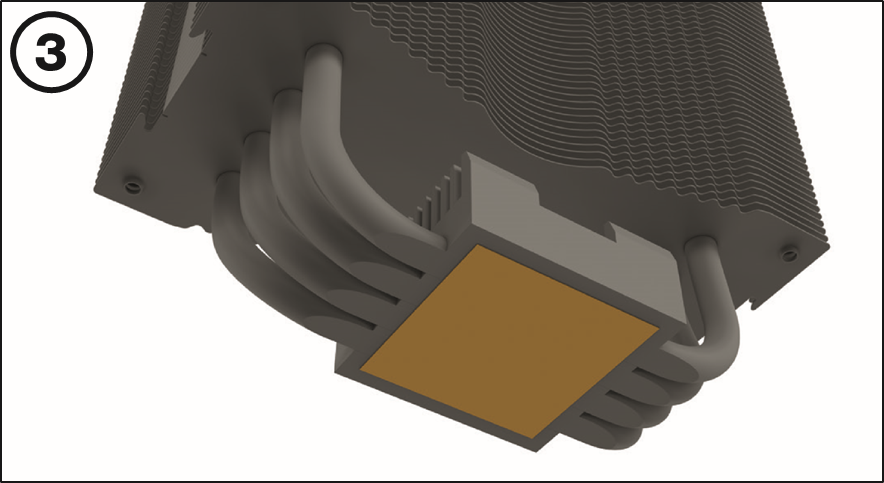

De beschermende afdekking aan de onderkant van de koeler (1) moet worden verwijderd voordat deze tegen de CPU wordt geïnstalleerd.
De voorgeïnstalleerde koelpasta is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

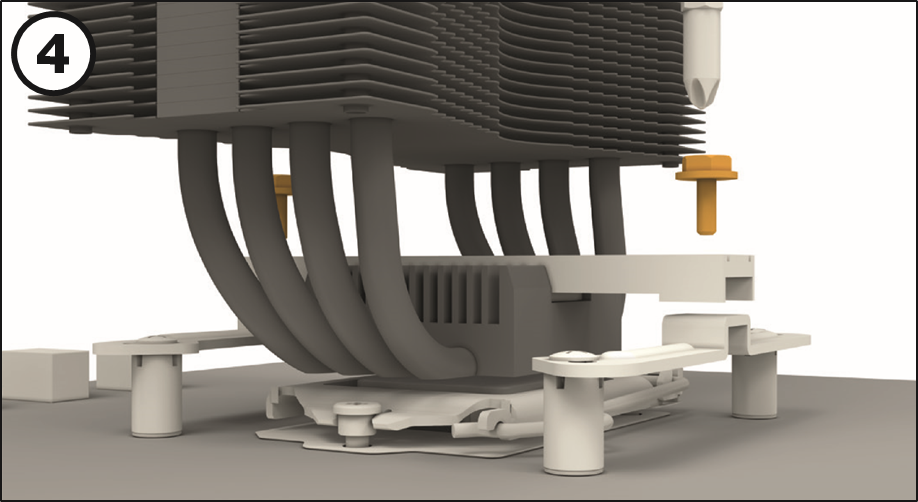

Plaats de koeler montagebrug (6) centraal op de koeler (1). Plaats vervolgens de koeler unit (1) op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug (6) en draai deze vervolgens afwisselend vast. U kunt hiervoor elke kruiskopschroevendraaier gebruiken.
Bevestig de 120mm ventilator (2) op de koeler unit (1) met behulp van ventilatorclips (16). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator (2) de inkepingen van de ventilatorclips (16) weg van de ventilator.
AMD: AM4 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock 2 CPU-koeler (1), 1x 120mm ventilator (2), 2x lange AMD-montagebeugels (6), 1x koeler montagebrug (7), 4x AMD-afstandhouders (10), 2x bevestigingsschroeven montagebrug (12), 4x AMD-achterplaatschroeven (14), 2x ventilatorclips (16)
Montage van het koeler montageframe
Om de koeler (1) te kunnen monteren, verwijdert u beide plastic houders van de AMD-retentiemodule. De in de fabriek gemonteerde achterplaat aan de achterkant van het moederbord is nodig voor de latere installatie van de koeler (1).

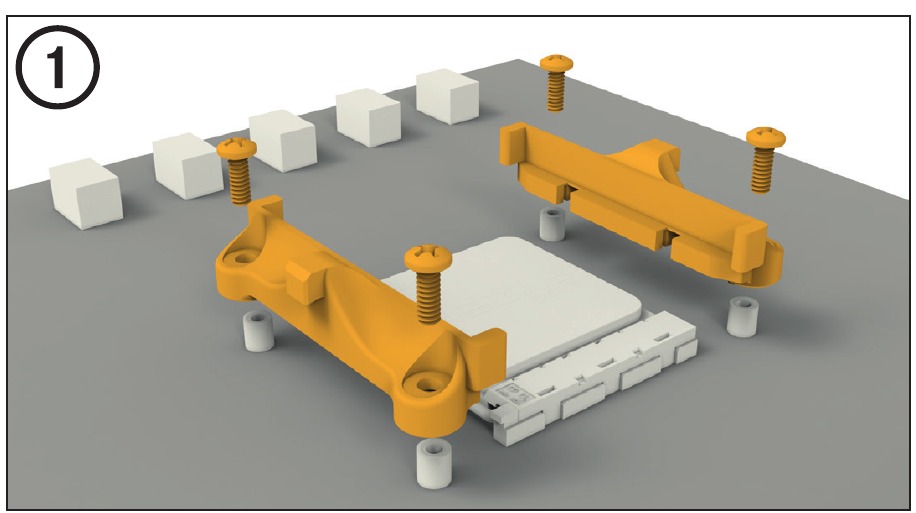

Plaats de vier AMD-afstandhouders (10) op de achterplaatbouten die door de voorkant steken en bevestig beide lange AMD-montagebeugels (6) met de AMD-achterplaatschroeven (14).
De CPU-koeler monteren
De beschermende afdekking aan de onderkant van de koeler (1) moet worden verwijderd voordat deze tegen de CPU wordt geïnstalleerd.
De voorgeïnstalleerde koelpasta is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

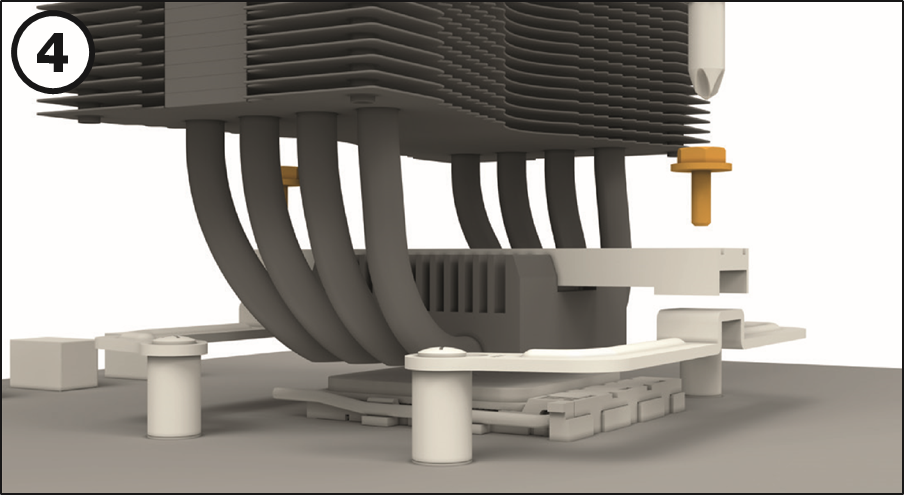

Plaats de koeler montagebrug (6) centraal op de koeler (1). Plaats vervolgens de koeler unit (1) op de CPU. Steek de bevestigingsschroeven montagebrug (12) van bovenaf in de koeler montagebrug (6) en draai deze vervolgens afwisselend vast. U kunt hiervoor elke kruiskopschroevendraaier gebruiken.

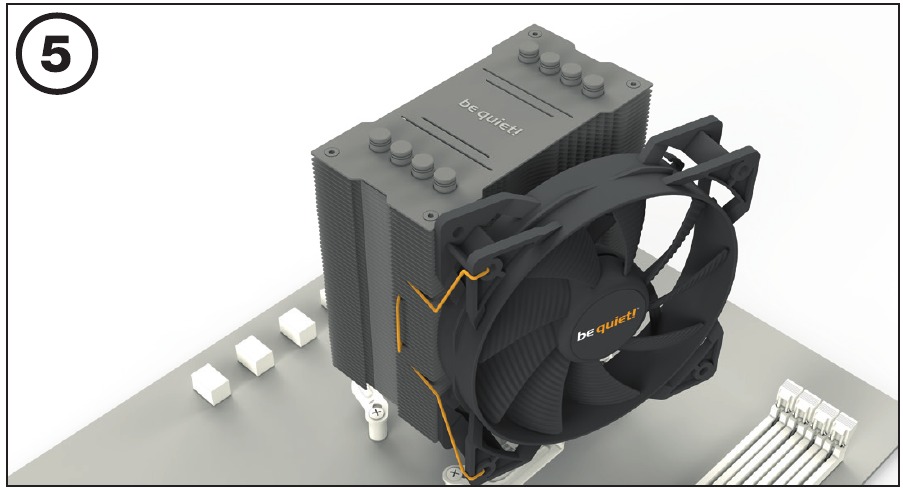

Bevestig de 120mm ventilator (2) op de koeler unit (1) met behulp van ventilatorclips (16). Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator (2) de inkepingen van de ventilatorclips (16) weg van de ventilator.
