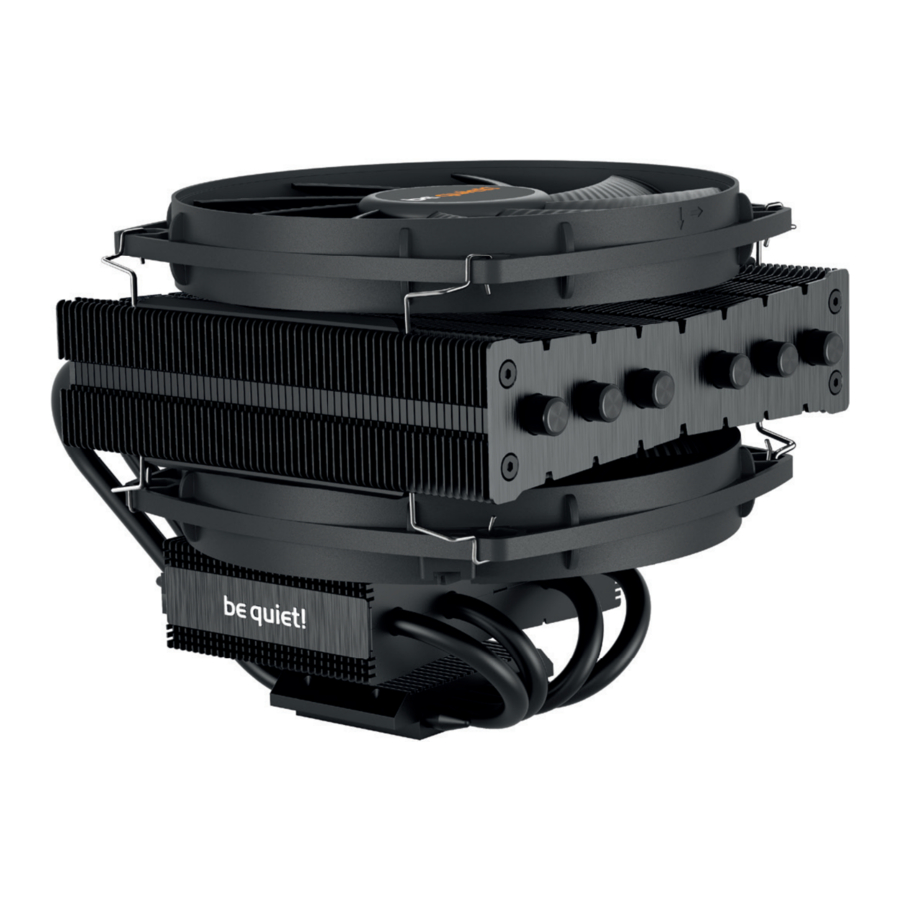

Inleiding
De volgende instructies leiden u door het installatieproces. Als u installatieproblemen ondervindt, aarzel dan niet om contact op te nemen met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid kan aanvaarden voor schade veroorzaakt door compatibiliteitsproblemen.
We raden aan om de koeler te verwijderen voor transport.
LEVERINGSOMVANG
Intel: LGA 2011 (-3) square ILM / LGA 2066
Algemeen
We raden aan om de koeler buiten de pc-behuizing te monteren.
De volgende onderdelen zijn hiervoor nodig:

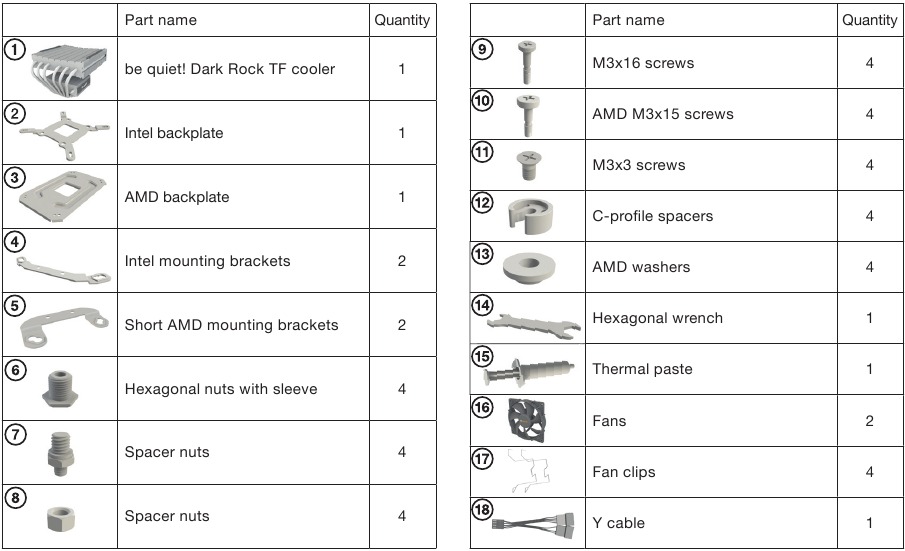

1x be quiet! Dark Rock TF CPU-koeler (1), 2x Intel-montagebeugels (4), 4x afstandmoeren (7), 4x zeskantmoeren (8), 4x M3x3-schroeven (11), 1x zeskantsleutel (14), 1x koelpasta (15), ventilatoren (16), ventilatorklemmen (17), Y-kabel (18)

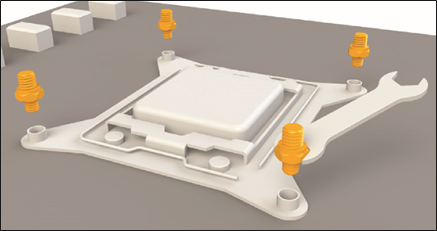

Schroef eerst de afstandmoeren (7) op de schroefdraad van het socketframe. Gebruik hiervoor de zeskantsleutel (14).
Installatie van de montagebeugels

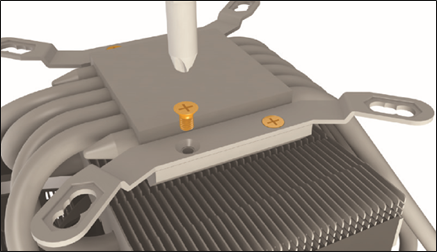

Bevestig de twee Intel-montagebeugels (4) aan de onderkant van de CPU-koeler met behulp van de M3x3-schroeven (11).
De CPU-koeler monteren

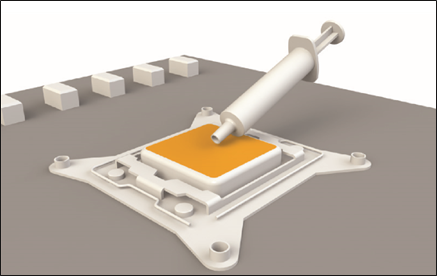

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (15) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.

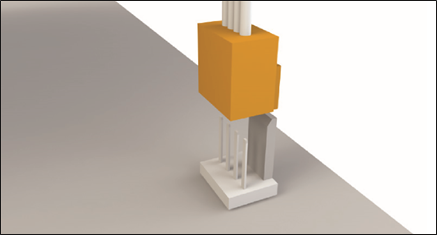

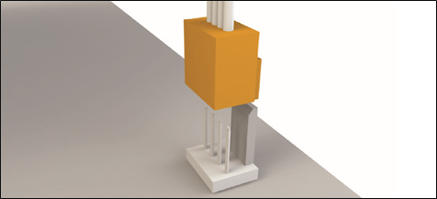

Gebruik de ventilatorklemmen (17) om de ventilatoren (16) met het logo naar boven gericht op de rubberen inzetstukken te monteren en verbind ze met de Y-kabel (18) met de CPU-ventilatoraansluiting op het moederbord.
Plaats de koeler over de CPU.

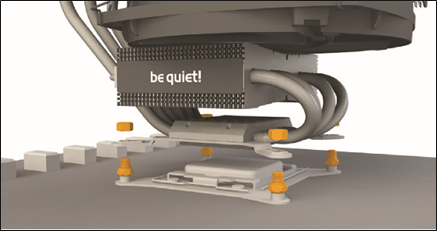

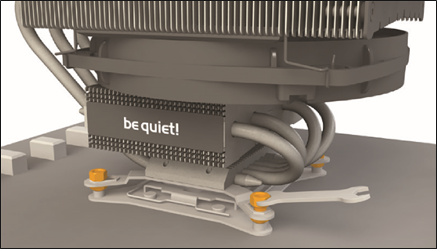

Plaats de zeskantmoeren (8) over de afstandmoeren (7) en draai deze kruiselings vast tot ze stevig vastzitten met behulp van de zeskantsleutel (14).
Intel: LGA 1200 / 775 / 1150 / 1151 / 1155 / 1156 / 1366
Algemeen
Bij voorgemonteerde moederborden raden we aan om de koeler in de pc-behuizing over de uitsparing in het moederbord te installeren.
De volgende onderdelen zijn hiervoor nodig:
1x be quiet! Dark Rock TF CPU-koeler (1), 1x Intel-achterplaat (2), 2x Intel-montagebeugels (4), 4x zeskantmoeren met huls (6), 4x zeskantmoeren (8), 4x M3x16-schroeven (9), 4x M3x3-schroeven (11), 4x C-profiel afstandhouders (12), 1x zeskantsleutel (14), 1x koelpasta (15), ventilatoren (16), ventilatorklemmen (17), Y-kabel (18)
De achterplaat bevestigen

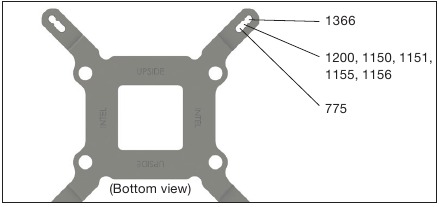

Plaats de Intel-achterplaat (2) aan de achterkant van het moederbord. Steek vervolgens de M3x16-schroeven (9) door de boorgaten aan de achterkant van de achterplaat.

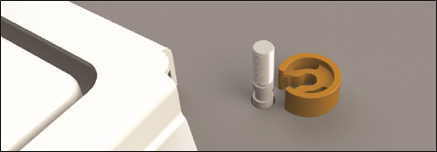

Maak de achterplaat aan de voorkant van het moederbord vast met behulp van de C-profiel afstandhouders (12) door deze op de inkepingen in de M3x16-schroeven (9) te drukken totdat ze vastklikken.
Montage van de montagebeugels
Steek de zeskantmoer met huls (6) van onderaf door elke Intel-montagebeugel (4) en schroef deze van bovenaf vast met de zeskantmoeren (8). Gebruik hiervoor de zeskantsleutel (14).
Installatie van de montagebeugels

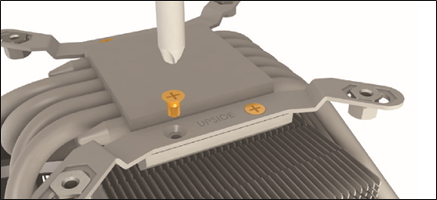

Bevestig de twee Intel-montagebeugels (4) aan de onderkant van de CPU-koeler met behulp van de M3x3-schroeven (11).
De CPU-koeler monteren

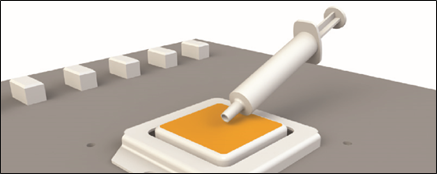

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (15) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.

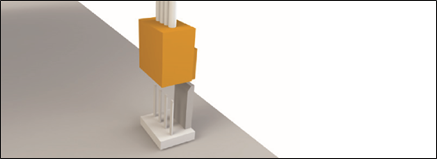

Gebruik de ventilatorklemmen (17) om de ventilatoren (16) met het logo naar boven gericht op de rubberen inzetstukken te monteren en verbind ze met de Y-kabel (18) met de CPU-ventilatoraansluiting op het moederbord.

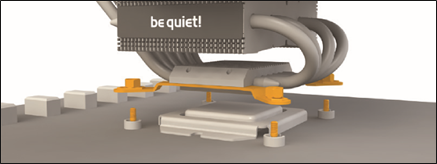

Plaats de koeler zo dat het mogelijk is om de koeler te bevestigen door de M3x16-schroeven (9) vast te schroeven
aan de achterkant van het moederbord in de zeskantmoeren met huls (6) die aan de koeler zijn bevestigd.
AMD: AM4 / AM3(+) / AM2(+) / FM1 / FM2(+)
Algemeen
Bij voorgemonteerde moederborden raden we aan om de koeler in de pc-behuizing over de uitsparing in het moederbord te installeren. Het verwijderen van de AMD-retentiemodule is op eigen risico.
De volgende onderdelen zijn hiervoor nodig:
1x be quiet! Dark Rock TF CPU-koeler (1), 1x AMD-achterplaat (3), 2x korte AMD-montagebeugels (5), 4x zeskantmoeren met huls (6), 4x zeskantmoeren (8), 4x AMD M3x15 (10), 4x M3x3-schroeven (11), 4x C-profiel afstandhouders (12), 4x AMD-ringen (13), 1x zeskantsleutel (14), 1x koelpasta (15), ventilatoren (16), ventilatorklemmen (17), Y-kabel (18)
Verwijdering van de AMD-retentiemodule

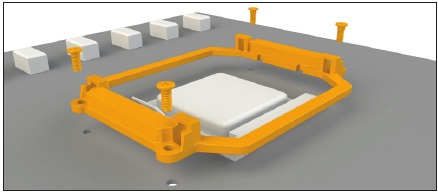

Voordat u de CPU-koeler kunt installeren, moet u eerst de voorgemonteerde AMD-retentiemodule van het moederbord verwijderen. Verwijder hiervoor de vier schroeven rond de socket
De achterplaat monteren

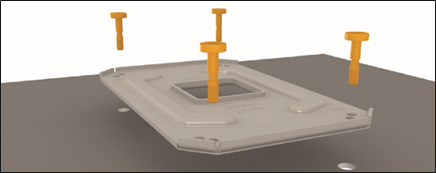

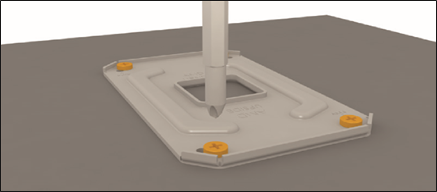

Plaats de AMD-achterplaat (3) verticaal aan de achterkant van het moederbord. Steek vervolgens de AMD M3x15 (10) door de boorgaten aan de achterkant van de achterplaat.

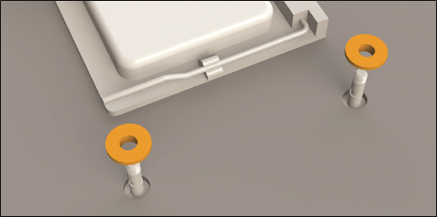

Plaats aan de voorkant van het moederbord de AMD-ringen (13) over de uitstekende AMD M3x15 (10) om de schroefgaten van het moederbord te bedekken.

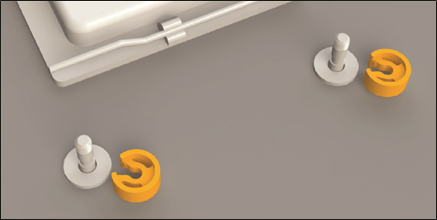

Maak nu de achterplaat aan de voorkant van het moederbord vast met behulp van de C-profiel afstandhouders (12) door deze op de inkepingen in de AMD M3x15 (10) te drukken totdat ze vastklikken.
De montagebeugels voorbereiden

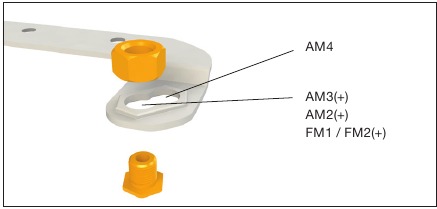

Steek de zeskantmoeren met huls (6) van onderaf door de uiteinden van de korte AMD-montagebeugels (5) en schroef deze vast met de zeskantmoeren (8). Gebruik hiervoor de zeskantsleutel (14).
Montage van de montagebeugels

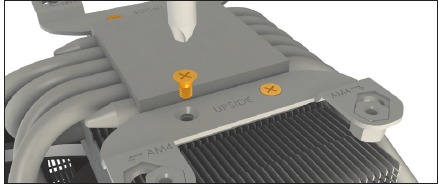

Bevestig de twee korte AMD-montagebeugels (5) aan de onderkant van de CPU-koeler met behulp van de M3x3-schroeven (11).
De CPU-koeler monteren

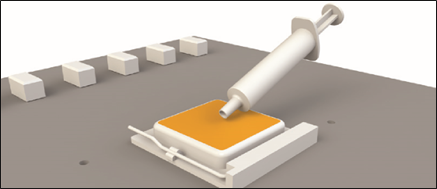

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (15) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.
Gebruik de ventilatorklemmen (17) om de ventilatoren (16) met het logo naar boven gericht op de rubberen inzetstukken te monteren en verbind ze met de Y-kabel (18) met de CPU-ventilatoraansluiting op het moederbord.

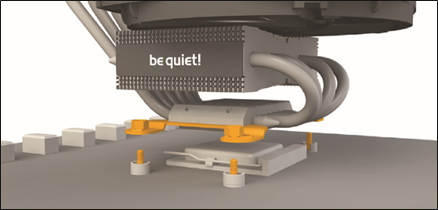

Plaats de koeler boven de CPU en plaats de bevestigde AMD-montagebeugels (5) over de uitstekende AMD M3x15 (10)
en bevestig door de AMD M3x15 (10) vanaf de achterkant van het moederbord te draaien.
