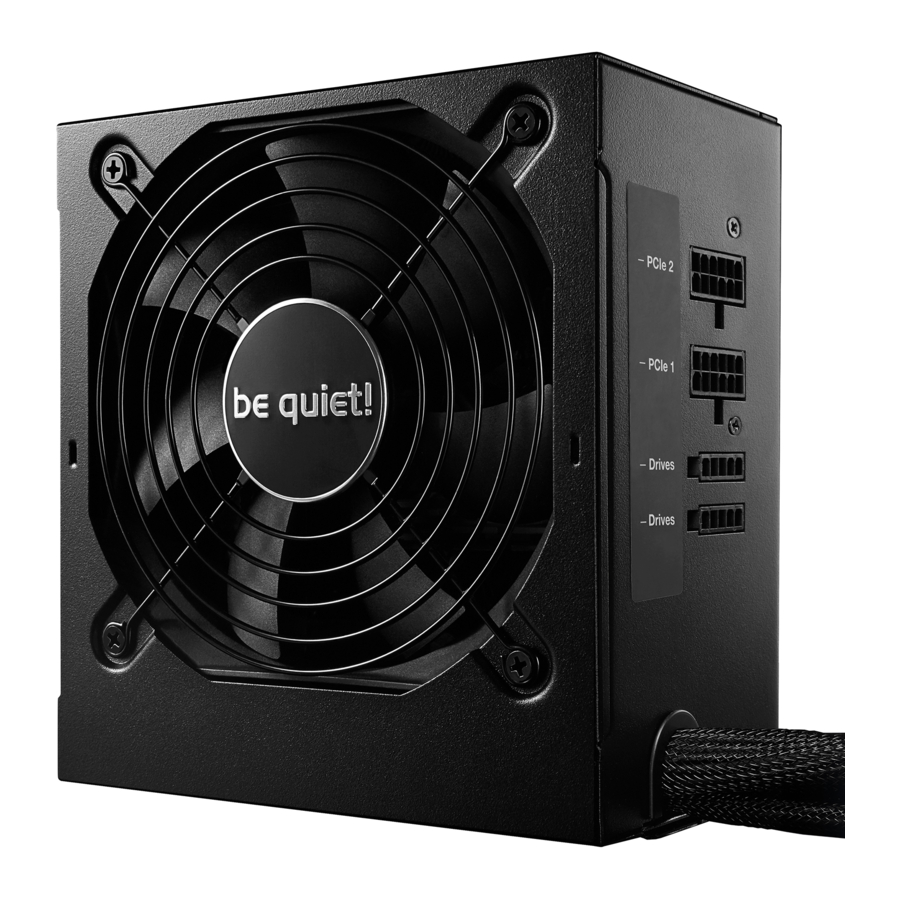

be quiet! System Power 9 CM - Handleiding voeding
COMPATIBILITEIT
be quiet! System Power 9 CM-voedingen zijn compatibel met de huidige specificaties voor voedingen en moederborden, zoals: Intel ATX12V Power Supply Design Guide Version 2.51 (en neerwaarts compatibel met V2.4/ V2.31 /V2.3 / V 2.01 / V 2.0, ATX System Design Guide Version 2.2 en Version 2.1, BTX Version 1.0a, EPS 12V V2.92 (600-700W), Intel C6/C7, Energy Star 6.1, ErP ready.
UW NIEUWE APPARAAT INSTALLEREN
U moet het onderdeel "Waarschuwingen/veiligheidsinstructies" lezen voordat u met de installatie begint. U hebt een schroevendraaier nodig om de voeding in uw pc te plaatsen. Gebruik alleen de schroeven die bij de voeding zijn geleverd, omdat deze de juiste schroefdraad hebben.
Verwijder eerst uw oude voeding. Ga hiervoor als volgt te werk:
- Koppel uw pc voorzichtig los van alle stroombronnen en trek alle kabels los die op de pc zijn aangesloten.
- Open de pc-behuizing ook volgens de instructies van de fabrikant.
- Koppel alle stekkers los van het moederbord en alle andere componenten, zoals een HDD of een optische drive. Zorg ervoor dat er geen stekkers van de oude voeding op een van de componenten zijn aangesloten.
- Verwijder nu de schroeven aan de achterkant van de voeding en haal deze er voorzichtig uit. Zorg er vooral voor dat er geen kabels vast komen te zitten in de componenten en deze beschadigen.
Uw be quiet! System Power 9 CM-voeding installeren:
- Plaats de voeding in de daarvoor bestemde ruimte in de behuizing en bevestig deze aan de achterkant met de vier meegeleverde schroeven. Gebruik geen overmatige kracht.
- Steek de 20/24-pins connector in de daarvoor bestemde aansluiting op het moederbord. Als u een 24-pins connector hebt, plaatst u de overige 4 pinnen in de juiste positie voordat u de connector in de aansluiting steekt. Als u een 20-pins connector gebruikt, laat u de extra 4 pinnen aan de zijkant gewoon weg.
- Sluit nu de P4+4-pins connector aan op de daarvoor bestemde aansluiting op het moederbord. Deze connector zal uw pc van extra stroom voorzien.
AFMETINGEN & MEEGELEVERDE ACCESSOIRES
Afmetingen van de voeding: 140 mm x 150 mm x 86 mm
Dit artikel wordt geleverd met: netsnoer, bedieningshandleiding, schroeven voor het installeren van de voeding.
GEGEVENS FABRIKANT & GARANTIE
Onze garantievoorwaarden zijn van toepassing en kunnen op internet worden bekeken op www.bequiet.com.
Uw originele aankoopbewijs en serienummer zijn vereist voordat de garantie kan worden verleend. Bewaar deze op een veilige plaats.
Listan GmbH. Wilhelm-Bergner-Straße 11c. 21509 Glinde. Duitsland
Voor meer informatie kunt u contact met ons opnemen via e-mail: service@bequiet.com.
TECHNISCHE GEGEVENS
MINIMALE BELASTING
| DC OUTPUT | 3.3V | 5V | 12V1 | 12V2 | -12V | 5VSB |
| 400W - 700W | 0A | 0A | 0A | 0A | 0A | 0A |

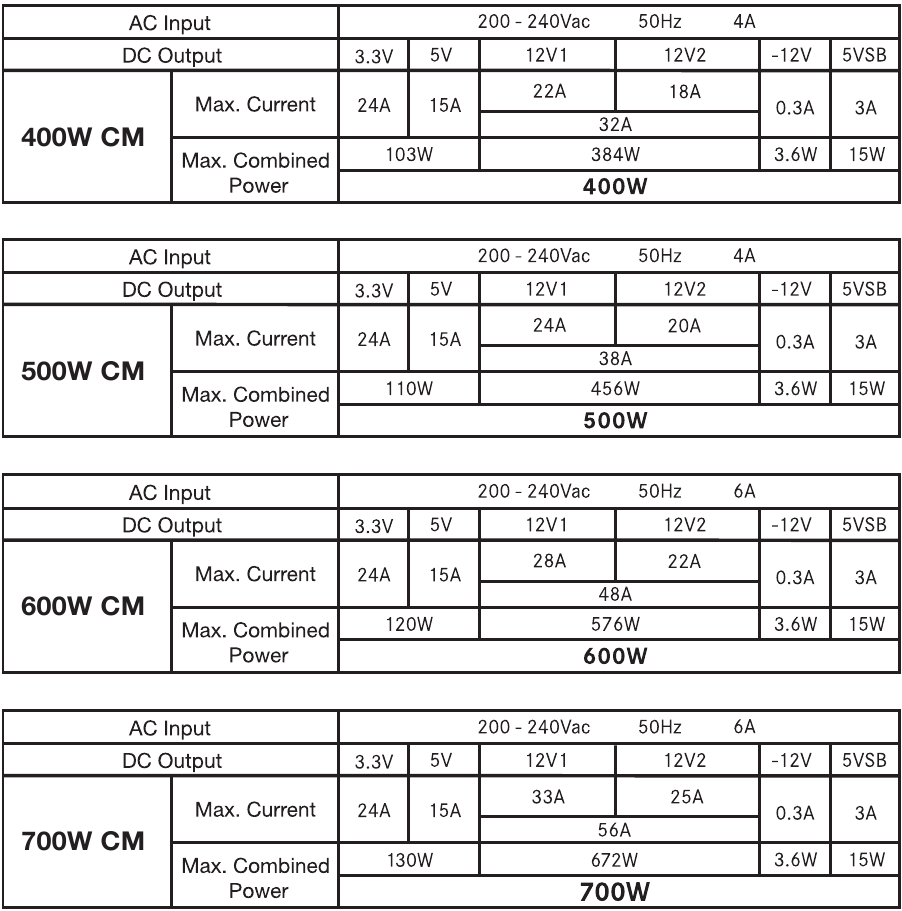

POWERLABEL
BEDRIJFSOMSTANDIGHEDEN
| Environment | Temperature | Rel. Humidity |
| Operation | 0 ~ 40°C | up to 85% (non-condensing) |
| Storage | -40 ~ 70°C | up to 98% (non-condensing) |
RAIL SPLITTING
| 12V1 | 12V2 | |
| 700W 600W | 24pin, drives, PCIe 1 | P4+4, PCIe 2 |
| 500W | 24pin, drives, PCIe 1 | P4+4, PCIe 2 |
| 400W | 24pin, drives, PCIe 1 | P4+4 |

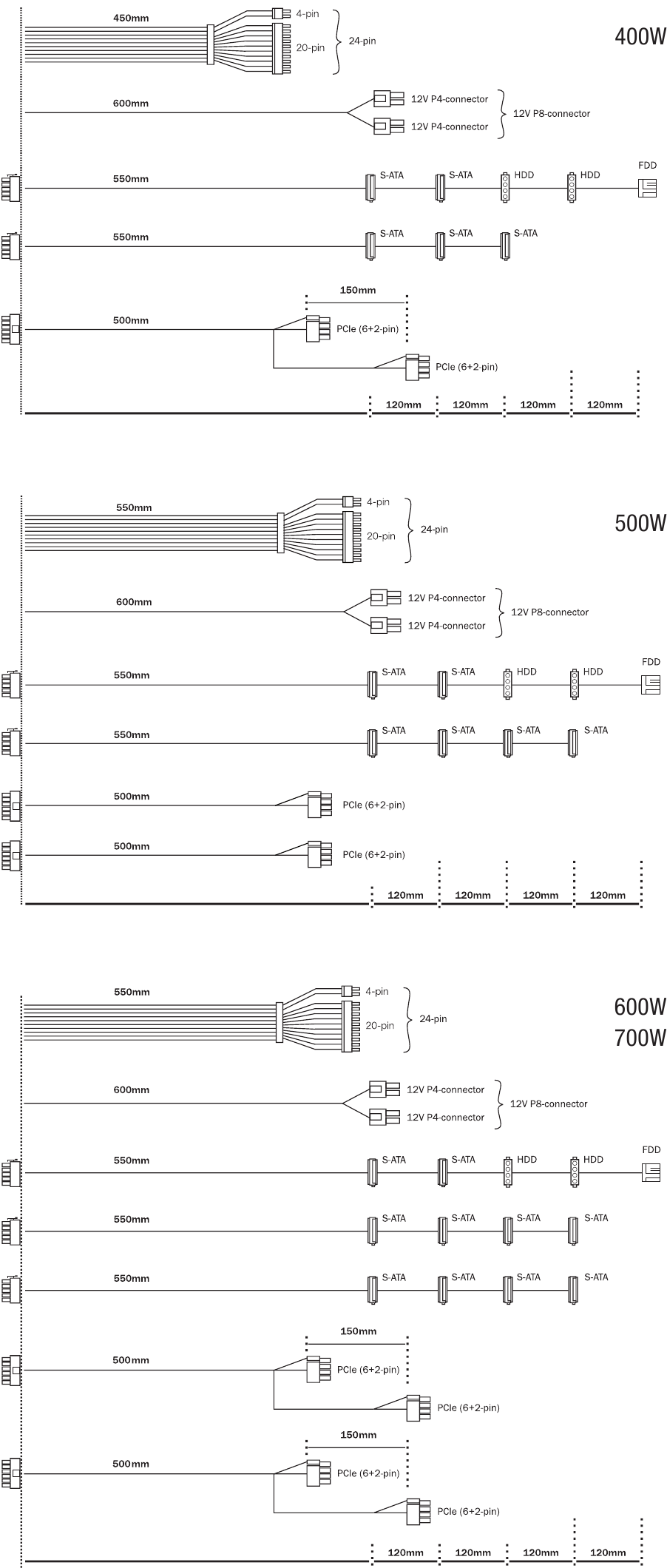

CONNECTIVITEIT EN KABELLENGTE
WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES
- Open nooit de behuizing van de voeding. De elektronische componenten in de behuizing genereren een hoge spanning die gevaarlijk is voor mensen.
- Een voeding mag alleen worden geopend door een geautoriseerde technicus!
![]()
Gebruik alleen de meegeleverde kabelset. Het gebruik van kabels die niet zijn meegeleverd (bijv. kabels van oudere voedingsseries) kan leiden tot defecten!- De garantie vervalt als de voeding wordt geopend door een niet-geautoriseerde technicus en/of de garantiezegel is verbroken. Gebruik de voeding nooit met natte of vochtige handen tijdens gebruik. Steek nooit voorwerpen in de openingen/ventilatoren van de voeding. Gebruik is alleen binnenshuis toegestaan! Gebruik buitenshuis kan leiden tot ernstige schade.
- Voer geen werkzaamheden uit aan de voeding als deze is aangesloten op het elektriciteitsnet. Zet de hoofdschakelaar altijd uit en trek de stekker uit het stopcontact.
- Als er kortsluiting in het apparaat is, verwijder dan de netkabel en gebruik het apparaat niet.
- Als er sporen van rook, beschadigde kabels en blootstelling aan vloeistoffen zijn, moet de voeding onmiddellijk worden losgekoppeld van het elektriciteitsnet en mag deze niet worden gebruikt.
- Gebruik de pc niet direct naast een verwarming of een andere warmtebron, omdat dit de levensduur van alle componenten verkort en tot storingen kan leiden.
- Zorg voor voldoende ventilatie in de pc-behuizing, bijvoorbeeld door extra ventilatoren toe te voegen.
- Mocht u uw voeding willen reinigen, koppel deze dan volledig los van het elektriciteitsnet en gebruik geen vochtige doeken of reinigingsmiddelen. Reinig de voeding van buitenaf met een droge doek.
- Wacht een uur voordat u de voeding gebruikt nadat deze zich in een omgeving met omgevingslucht heeft bevonden, omdat er anders condenswater in de voeding kan ophopen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download be quiet! System Power 9 CM - Handleiding voeding
