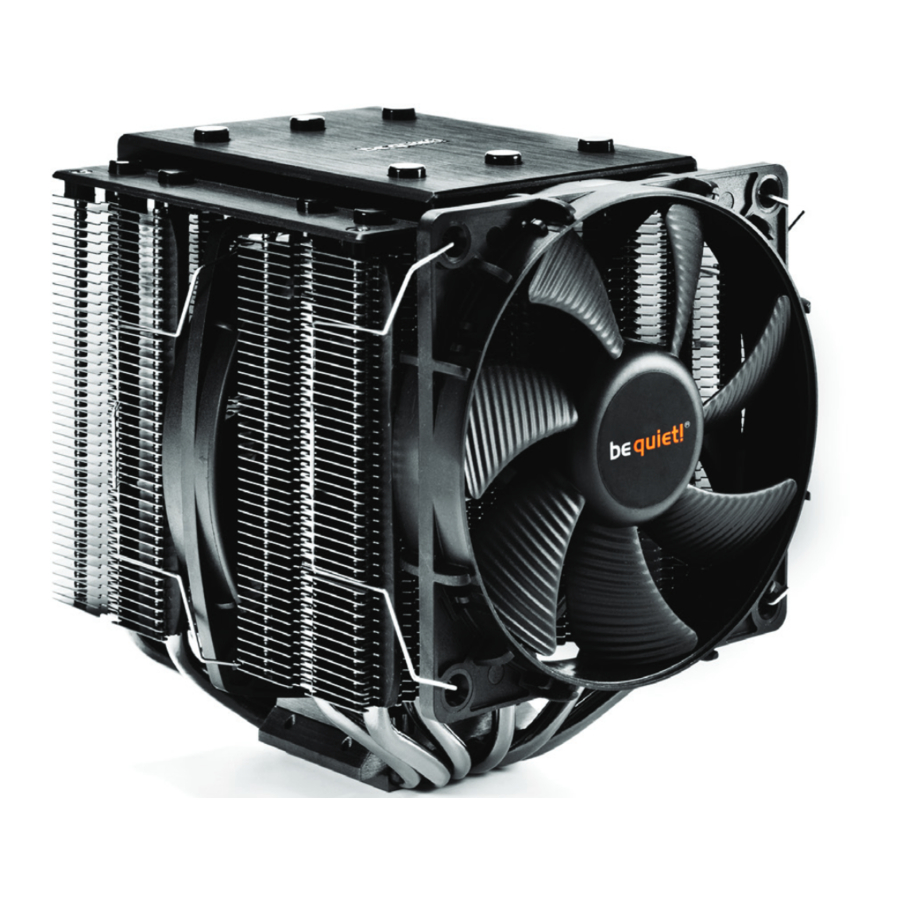

BE QUIET! DARK ROCK PRO 3 - CPU Cooler Handleiding
Introductie
De volgende instructies leiden u door het installatieproces. Mocht u installatieproblemen ondervinden, neem dan gerust contact op met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid aanvaardt voor schade veroorzaakt door compatibiliteitsproblemen.
We raden aan de koeler te verwijderen voorafgaand aan transport.
LEVERINGSOMVANG
| Onderdeelnaam | Hoeveelheid | |
 | be quiet! Dark Rock Pro 3 CPU-koeler | 1 |
 | SilentWings fan incl. bevestigingsmateriaal | 2 |
 | Backplate | 1 |
 | Intel montagebeugels | 2 |
 | Zeskantmoer met huls | 4 |
 | AMD montagebeugels | 2 |
 | M3x15 schroeven | 4 |
 | M3x3 schroeven | 4 |
 | C-profiel afstandhouders | 4 |
 | LGA 2011(-3) Vierkante ILM afstandhouders | 4 |
 | Intel zeskantmoer | 4 |
 | Zeskantsleutel | 1 |
 | Koelpasta | 1 |
Intel LGA 2011 square ILM / LGA 2011(-3) square ILM
Algemeen
We raden aan de koeler buiten de pc-behuizing te monteren.
De volgende onderdelen zijn hiervoor nodig
1x be quiet! Dark Rock Pro 3 CPU-koeler (1), 2x Intel montagebeugels (4), 4x LGA 2011(-3) square ILM afstandhouders (10), 4x M3x3 schroeven (8), 4x Intel zeskantmoer (11), 1x zeskantsleutel (12), 1x koelpasta (13)

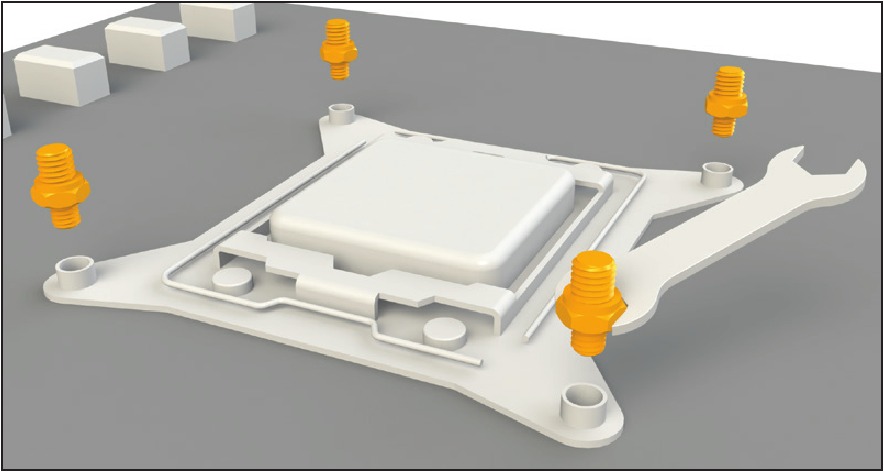

Schroef eerst de LGA 2011(-3) square ILM afstandhouders (10) op de schroefdraad van het LGA 2011(-3) square ILM socketframe. Gebruik hiervoor de zeskantsleutel (12).
Installatie van de montagebeugels

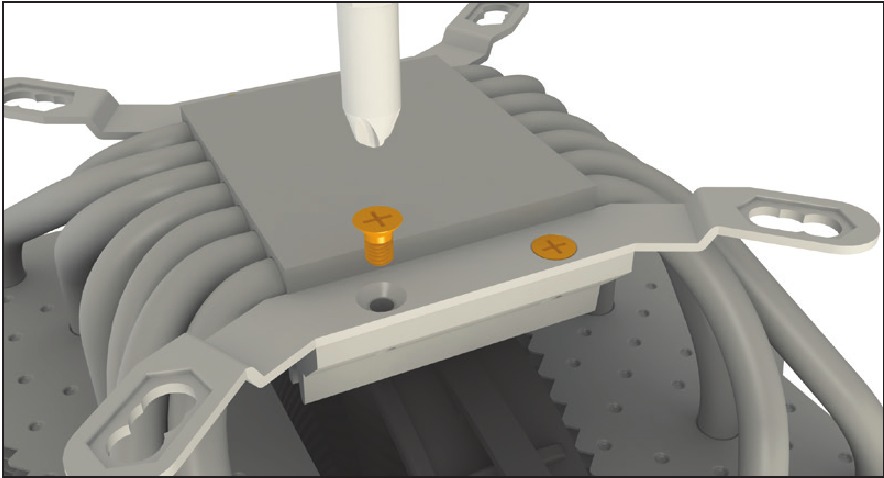

Bevestig de twee Intel montagebeugels (4) aan de onderkant van de CPU-koeler met behulp van de M3x3 schroeven (8).
De CPU-koeler monteren

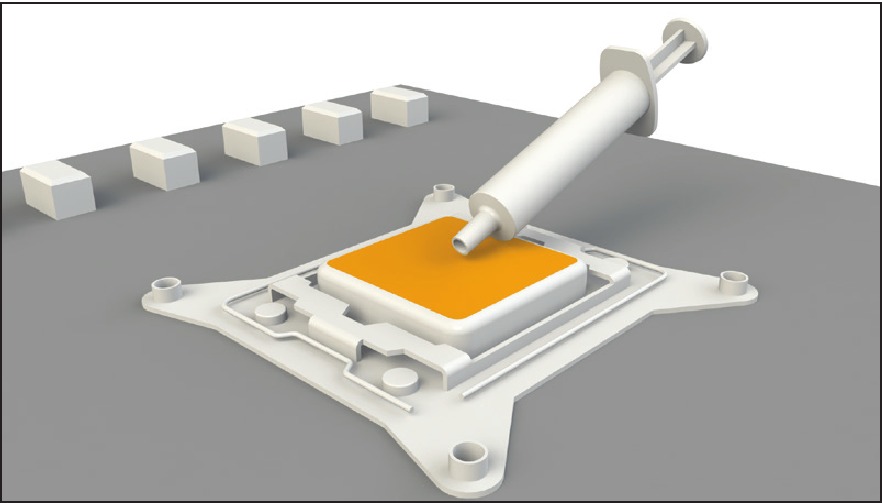

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (13) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.

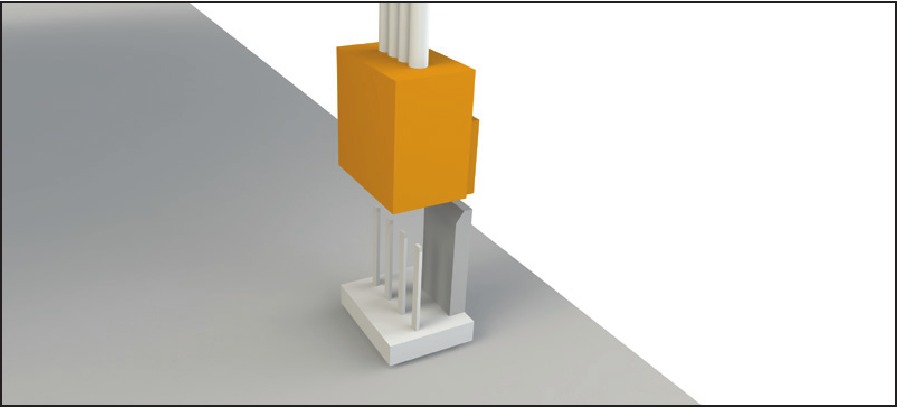

Sluit de ventilator aan op de CPU-ventilatorconnector op het moederbord.
Plaats de koeler op de CPU.

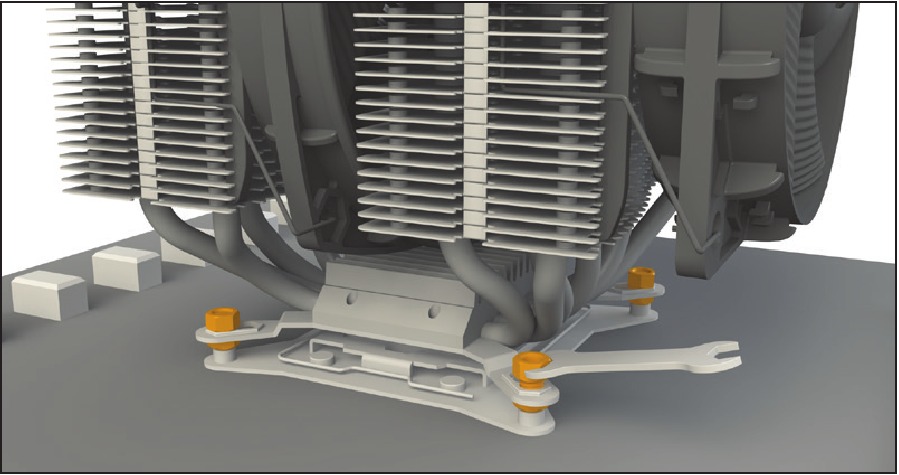

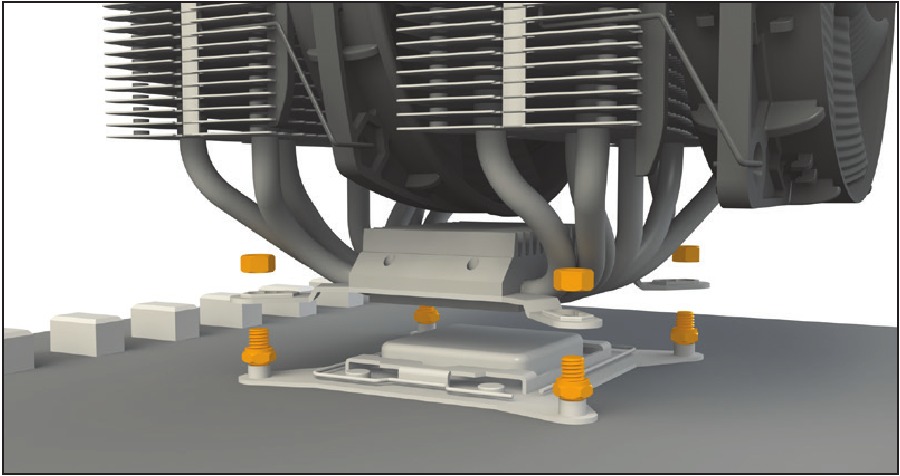

Plaats de Intel zeskantmoeren (11) over de LGA 2011(-3) square ILM afstandhouders (10) en draai deze geleidelijk kruislings aan tot ze stevig vastzitten met behulp van de zeskantsleutel (12).
Intel LGA 775 / 1366 / 1150 / 1151 / 1155 / 1156
Algemeen
Bij voorgemonteerde moederborden raden we aan de koeler in de pc-behuizing boven de uitsparing van het moederbord te installeren.
De volgende onderdelen zijn hiervoor nodig

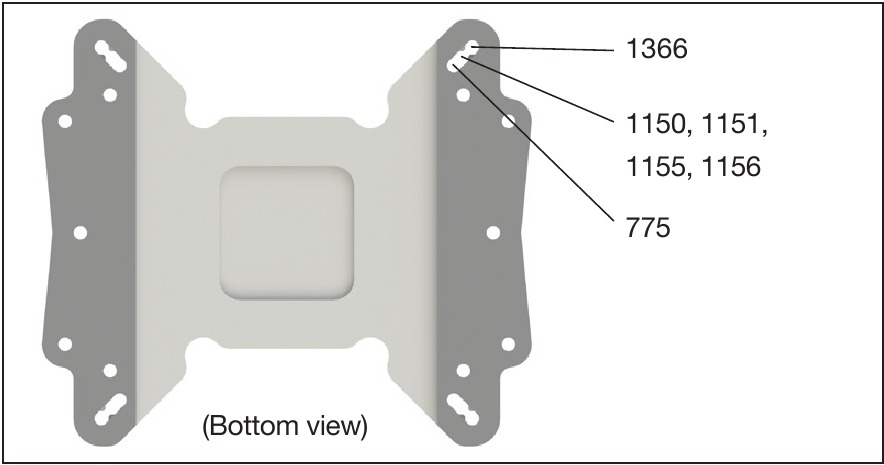

1x be quiet! Dark Rock Pro 3 CPU-koeler (1), 1x backplate (3), 2x Intel montagebeugels (4), 4x zeskantmoer met huls (5), 4x M3x15 schroeven (7), 4x M3x3 schroeven (8), 4x C-profiel afstandhouders (9), 4x Intel zeskantmoer (11), 1x koelpasta (13)
De backplate bevestigen

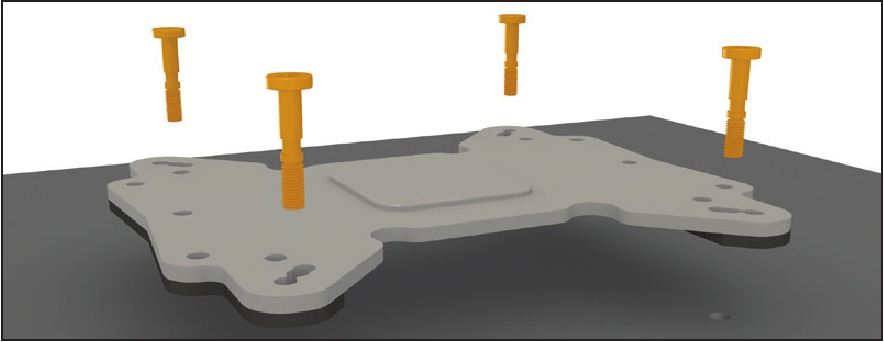

Plaats de backplate (3) horizontaal op de achterkant van het moederbord. Steek vervolgens de M3x15 schroeven (7) door de boorgaten aan de achterkant van de backplate.

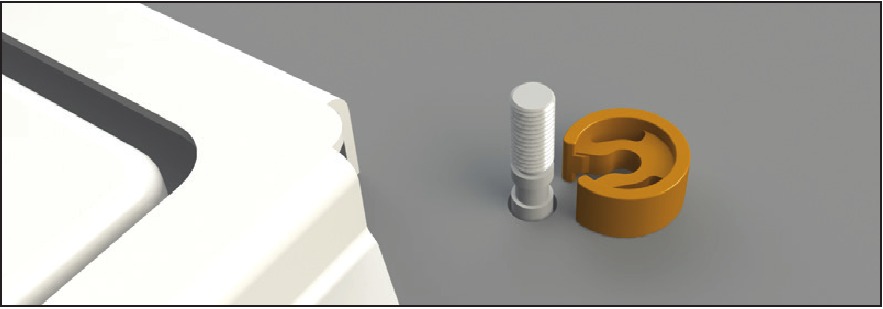

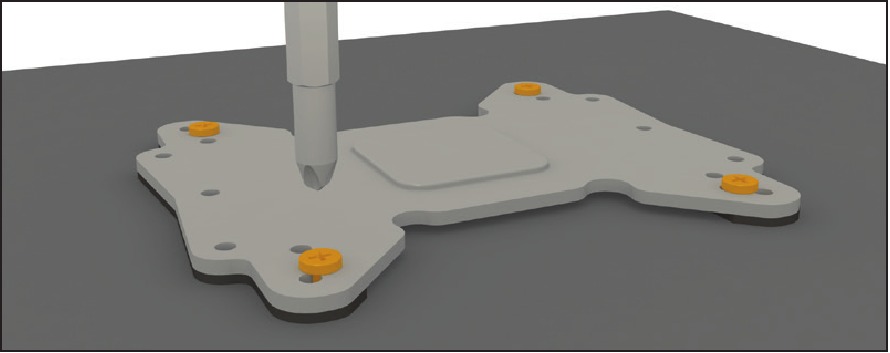

Maak de backplate vast aan de voorkant van het moederbord met behulp van de C-profiel afstandhouders (9) door deze op de inkepingen in de M3x15 schroeven (7) te drukken totdat ze vastklikken.
Montage van de montagebeugels

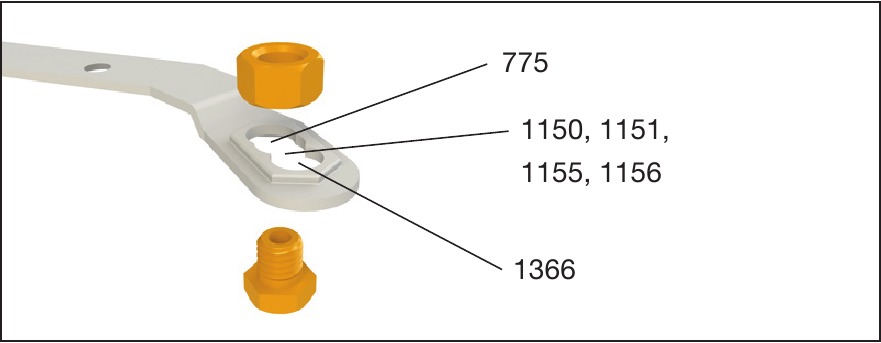

Steek de zeskantmoer met huls (5) van onderen door de Intel montagebeugel (4) en schroef van bovenaf vast met de Intel zeskantmoer (11). Gebruik hiervoor de zeskantsleutel (12).
Installatie van de montagebeugels

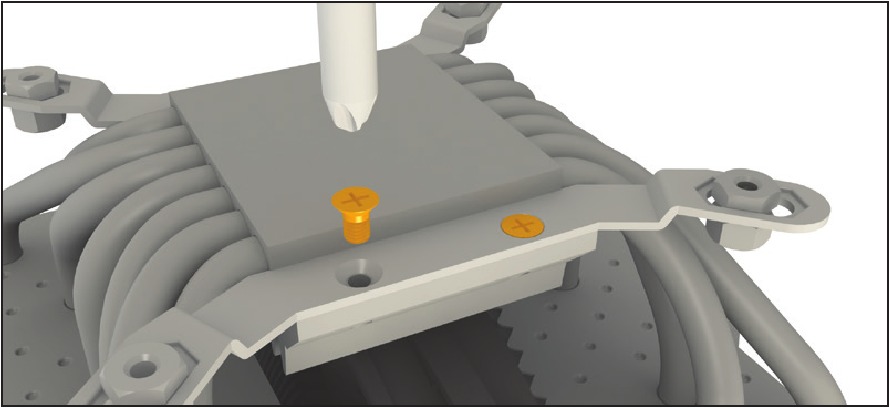

Bevestig de twee Intel montagebeugels (4) aan de onderkant van de CPU-koeler met behulp van de M3x3 schroeven (8).
De CPU-koeler monteren

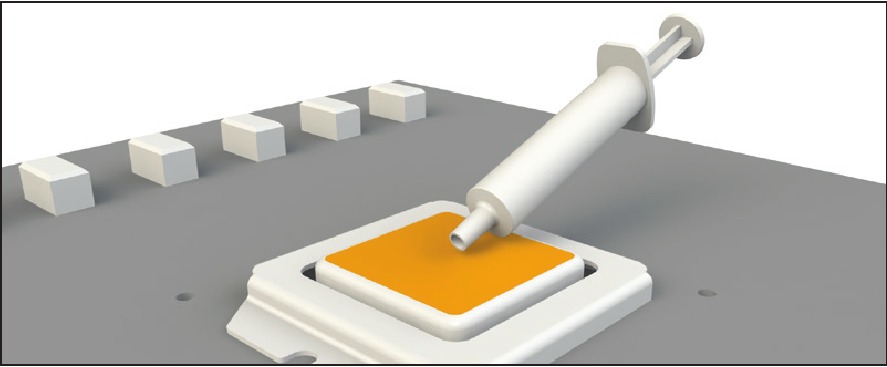

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (13) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.

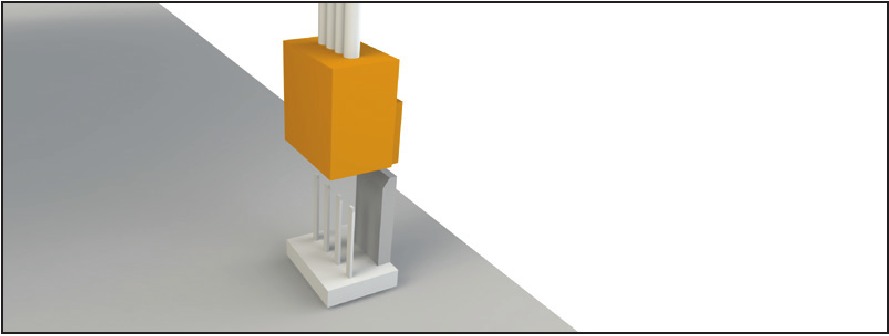

Sluit de ventilator aan op de CPU-ventilatorconnector op het moederbord.

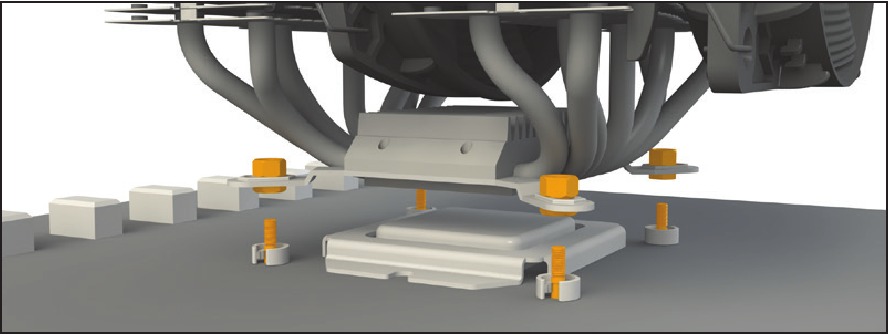

Plaats de koeler en bevestig de koeler door de M3x15 schroeven (7) vast te schroeven
vanaf de achterkant van het moederbord met de zeskantmoeren met huls (5) bevestigd aan de koeler.
AMD 754 / 939 / 940 / AM2(+) / AM3(+) / FM1 / FM2(+)
Algemeen
Bij voorgemonteerde moederborden raden we aan de koeler in de pc-behuizing boven de uitsparing van het moederbord te installeren.
De volgende onderdelen zijn hiervoor nodig

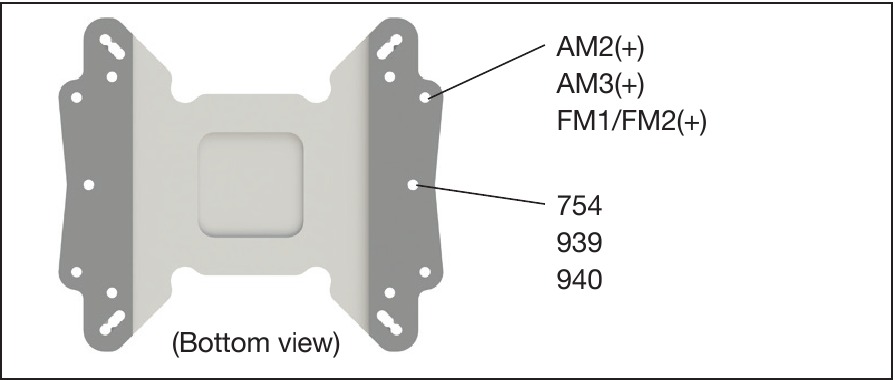

1x be quiet! Dark Rock Pro 3 CPU-koeler (1), 1x backplate (3), 2x AMD montagebeugels (6), 4x M3x15 schroeven (7), 4x M3x3 schroeven (8), 4x C-profiel afstandhouders (9), 1x koelpasta (13)

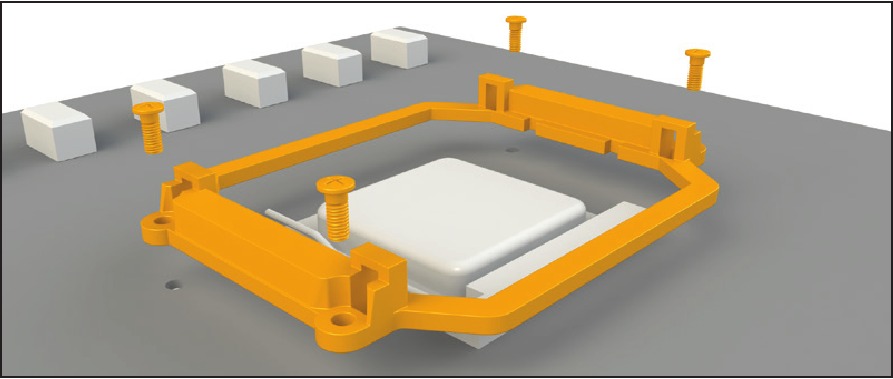

Verwijdering van de AMD retentiemodule
Voordat u de CPU-koeler kunt installeren, moet u eerst de voorgemonteerde AMD retentiemodule van het moederbord verwijderen. Verwijder hiervoor de vier schroeven rondom de socket.
De backplate bevestigen

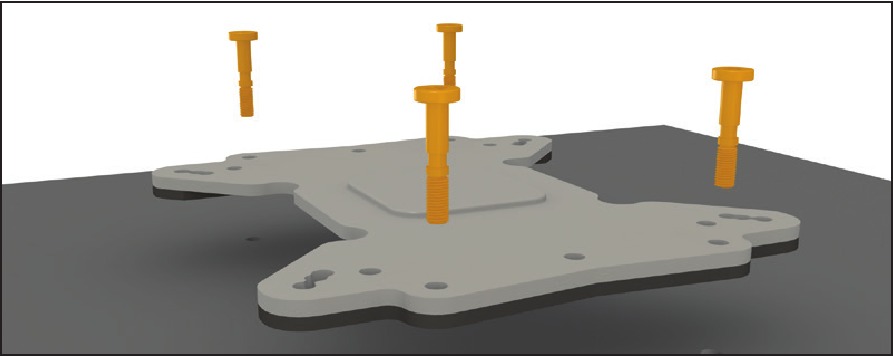

Plaats de backplate (3) verticaal op de achterkant van het moederbord. Steek vervolgens de M3x15 schroeven (7) door de boorgaten aan de achterkant van de backplate.

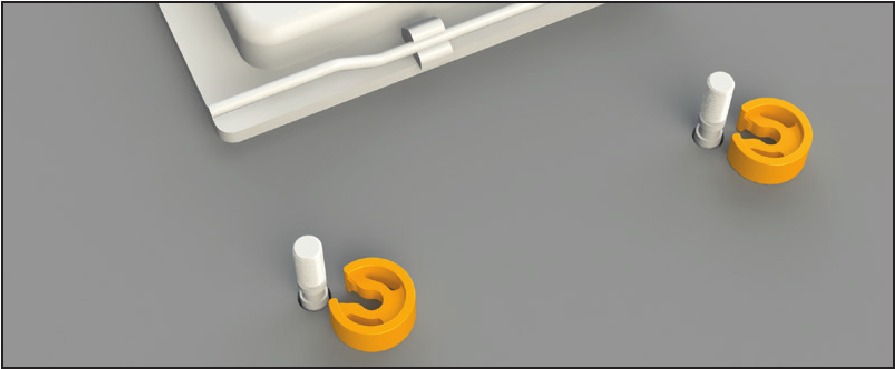

Maak de backplate vast aan de voorkant van het moederbord met behulp van de C-profiel afstandhouders (9) door deze op de inkepingen in de M3x15 schroeven (7) te drukken totdat ze vastklikken.
Montage van de montagebeugels

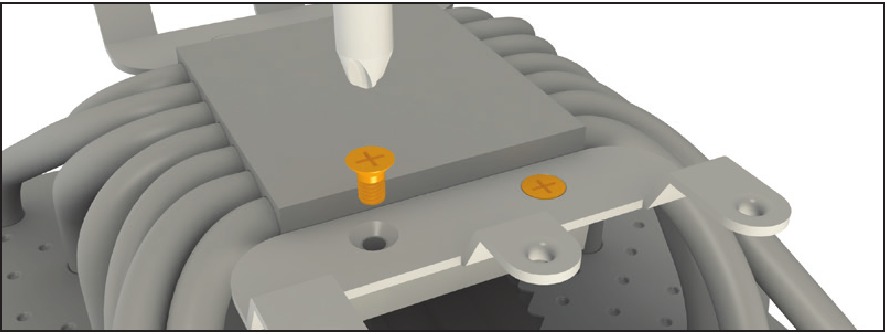

Bevestig de twee AMD montagebeugels (6) aan de onderkant van de CPU-koeler met behulp van de M3x3 schroeven (8).
De CPU-koeler monteren

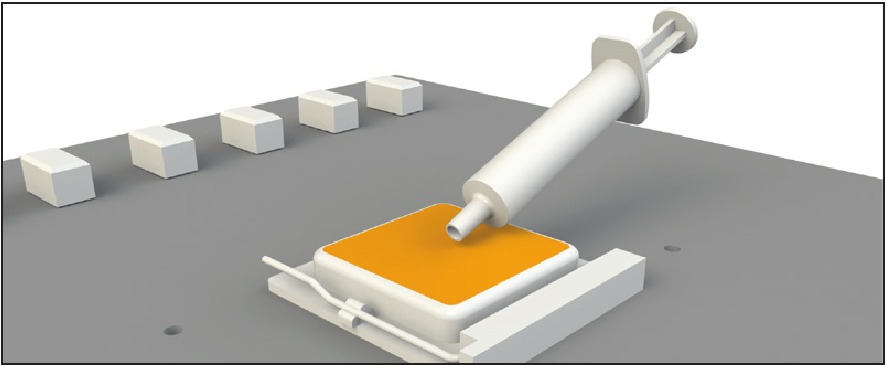

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta (13) over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor één of twee toepassingen.

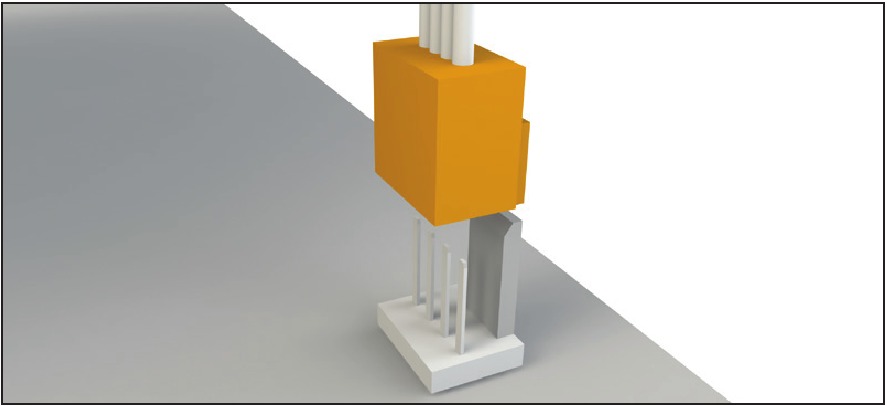

Sluit de ventilator aan op de CPU-ventilatorconnector op het moederbord.

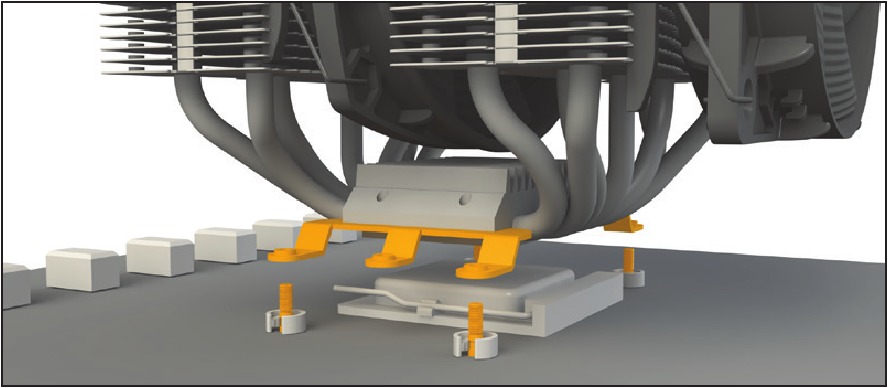

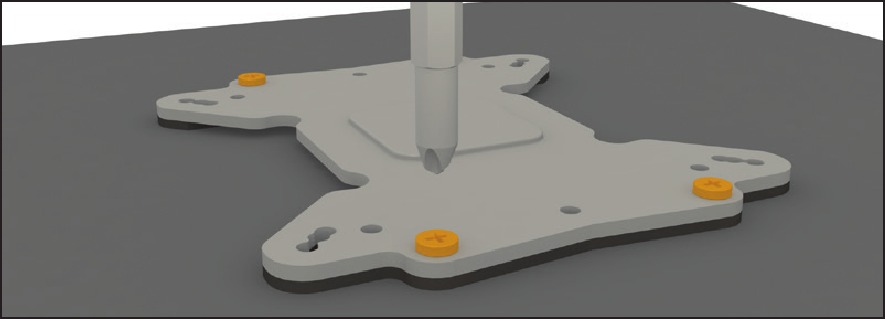

Plaats de koeler op de CPU en bevestig door de M3x15 schroeven (7) van de achterkant van het moederbord vast te schroeven
met de AMD montagebeugels (6) bevestigd aan de koeler.
Beperkte garantie
GARANTIEPERIODE
- 3 jaar fabrieksgarantie voor consumenten (alleen originele aankoop bij geautoriseerde be quiet! dealers)
Voor in aanmerking komende producten worden onderdelen en arbeid gegarandeerd voor de toepasselijke garantieperiode vanaf de aankoopdatum. De toepasselijke garantieperiode varieert per productmodel en wordt vermeld in uw gebruikersdocumentatie, op de productverpakking of zoals hieronder vermeld. Mochten deze garantieperioden verschillen, dan geldt de langste gespecificeerde garantieperiode. Vervangen producten hebben een garantie voor de rest van de oorspronkelijke garantieperiode of dertig dagen, afhankelijk van welke periode langer is.
OM TECHNISCHE ONDERSTEUNING OF GARANTIE TE VERKRIJGEN
Raadpleeg de handleiding van uw product of bezoek de online support sectie op www.bequiet.com voor details en contactgegevens. U dient een aankoopbewijs te overleggen voor garantieservice.
