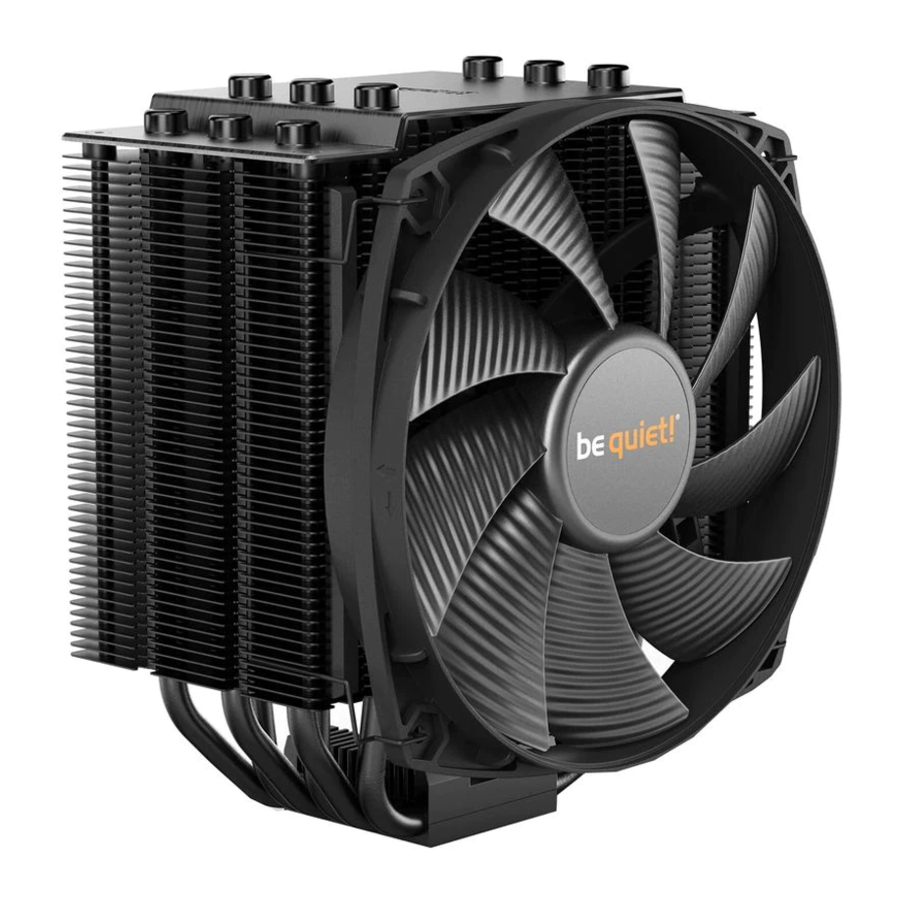

BE QUIET! DARK ROCK 4 Installatiehandleiding
Introductie
Productinformatie voor deze CPU-koeler:
www.bequiet.com/bk021
De volgende instructies leiden u door het installatieproces. Als u installatieproblemen ondervindt, neem dan gerust contact op met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid kan aanvaarden voor schade veroorzaakt door compatibiliteitsproblemen.
Leveringsomvang
| Onderdeelnaam | Hoeveelheid | |
 | be quiet! Dark Rock 4 cooler | 1 |
 | 135mm fan | 1 |
 | Intel backplate | 1 |
 | Intel mounting brackets | 2 |
 | Long AMD mounting brackets | 2 |
 | Intel mounting brackets LGA 1700 | 2 |
 | Cooler mounting bridge | 1 |
 | Intel spacer nut A | 4 |
 | Intel spacer nut B | 4 |
 | AMD spacer nuts | 4 |
 | Mounting bracket fastening screws | 4 |
 | Mounting bridge fastening screws | 2 |
 | Intel backplate screws | 4 |
 | AMD backplate screws | 4 |
 | O-rings | 4 |
 | Cross-tip screwdriver | 1 |
 | Thermal paste | 1 |
 | Fan clips | 4 |

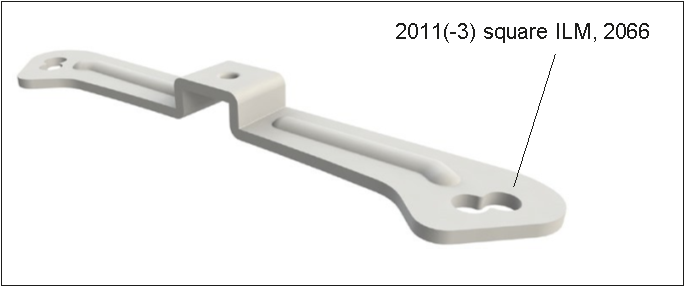

Intel: LGA 2011 (-3) square ILM / LGA 2066
Algemeen
We raden aan om de koeler voorbereidend buiten de pc-behuizing te monteren voor latere installatie.
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock 4 CPU cooler (1), 1x 135mm fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (7), 4x Intel spacer nut A (8), 4x mounting bracket fastening screws (11), 2x Mounting bridge fastening screws (12), 1x cross-tip screwdriver (16) 1x thermal paste (17), 2x fan clips (18)
Montage van het koeler montageframe

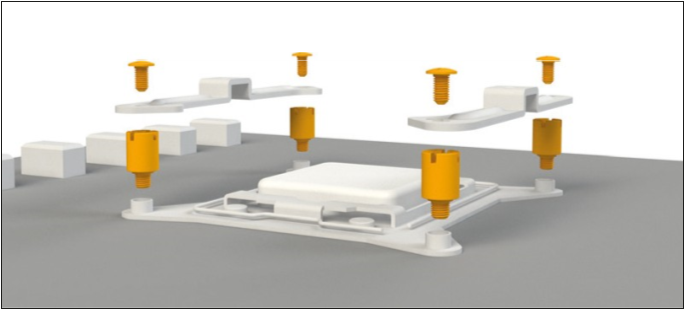

Schroef eerst de Intel spacer nut A op de schroefdraad van het socketframe. Plaats de Intel mounting brackets over de Intel spacer nuts en schroef deze vast met de mounting bracket fastening screws. U kunt hiervoor de cross-tip screwdriver gebruiken.
De CPU-koeler monteren

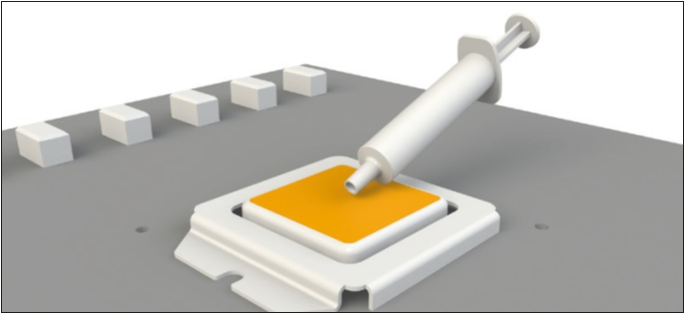

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de thermal paste over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor een of twee toepassingen.
De meegeleverde thermal paste is niet geschikt voor menselijke consumptie. Als het wordt ingeslikt, drink dan veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.

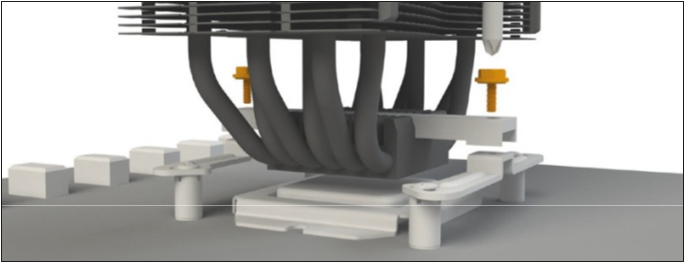

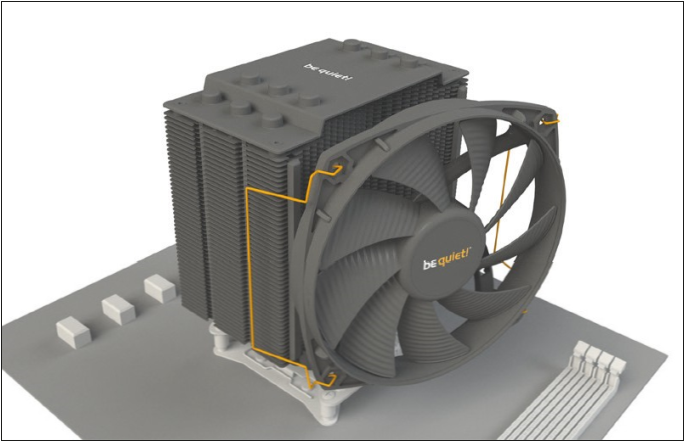

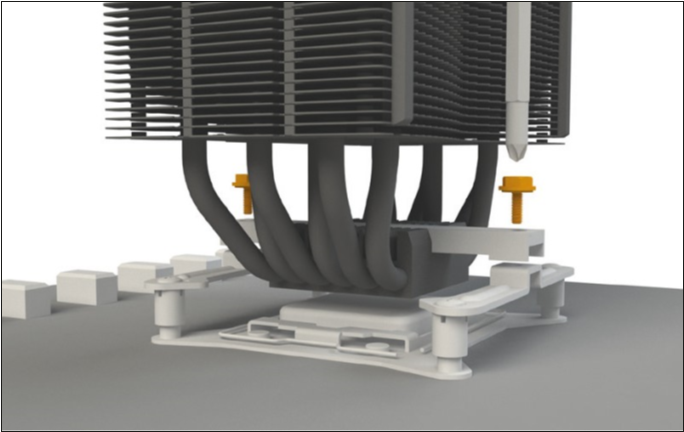

Plaats de cooler mounting bridge centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de mounting bridge fastening screws van bovenaf in de cooler mounting bridge en draai deze vervolgens afwisselend vast. U kunt hiervoor de cross-tip screwdriver gebruiken.

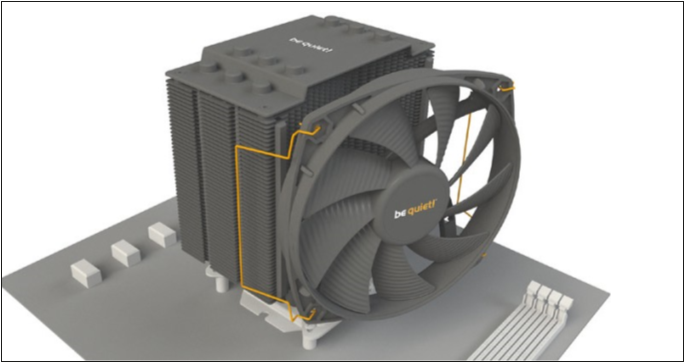

Bevestig de 135mm fan op de koelerunit met behulp van fan clips. Sluit de fan aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 135mm fan de inkepingen van de fan clips weg van de fan.
Intel: LGA 1200 / 1150 / 1151 / 1155
Algemeen
We raden aan om de koeler voorbereidend buiten de pc-behuizing te monteren voor latere installatie.
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock 4 CPU cooler (1), 1x 135mm fan (2), 1x Intel backplate (3), 2x Intel mounting brackets (4), 1x cooler mounting bridge (7), 4x Intel spacer nut B (9), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 4x Intel backplate screws (13), 4x O-rings (15), 1x cross-tip screwdriver (16), 1x thermal paste (17), 2x fan clips (18)
De backplate monteren

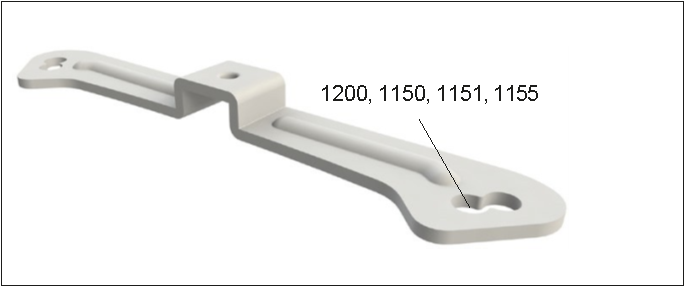

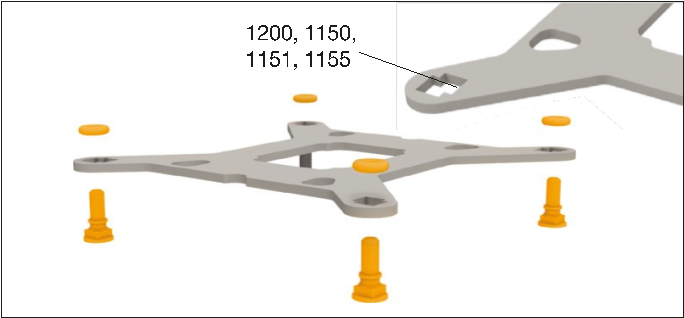

Plaats de Intel backplate screws in de inkepingen aan de achterkant van de Intel backplate. Let er daarbij op dat u ze uitlijnt met de gaten die voor elke socket zijn geboord.
Gebruik de O-rings om de backplate screws op de Intel backplate te bevestigen. Zodra de montage van de Intel backplate voor de betreffende Intel socket is voltooid, plaatst u deze onder het moederbord. Zorg ervoor dat de backplate screws precies in de gaten van het moederbord zitten.
Installatie van de montagebeugels

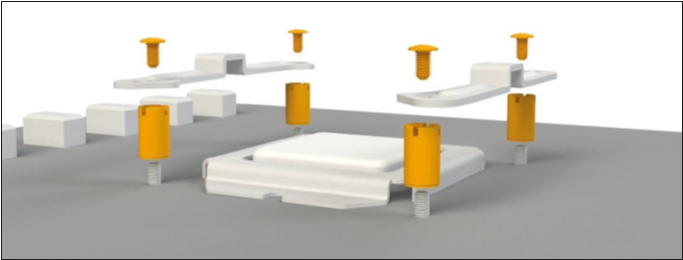

Schroef de Intel spacer nut B op de eerder geplaatste Intel backplate. Plaats vervolgens de Intel mounting brackets over de Intel spacer nut B en bevestig deze met de mounting bracket fastening screws. U kunt hiervoor de cross-tip screwdriver gebruiken.
De CPU-koeler monteren

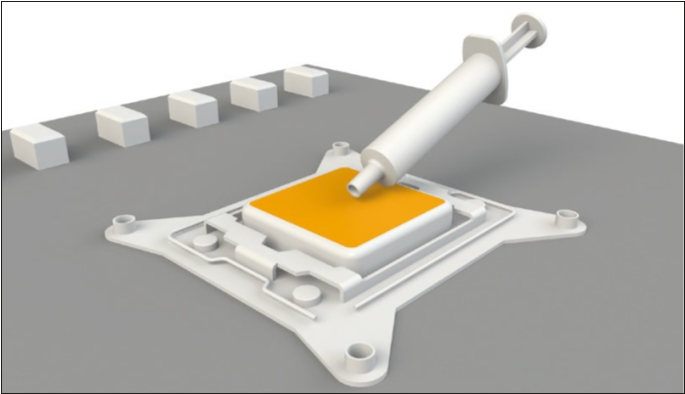

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de thermal paste over het oppervlak van de CPU. De geleverde hoeveelheid is voldoende voor een of twee toepassingen.
De meegeleverde thermal paste is niet geschikt voor menselijke consumptie. Als het wordt ingeslikt, drink dan veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.
Plaats de cooler mounting bridge centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de Intel/ mounting bridge fastening screws van bovenaf in de cooler mounting bridge en draai deze vervolgens afwisselend vast. U kunt hiervoor de cross-tip screwdriver gebruiken.
Monteer de 135mm fan op de koelerunit met behulp van de fan clips. Sluit de fan aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 135mm fan de inkepingen van de fan clips weg van de fan.
Intel: LGA 1700
Algemeen
We raden aan om de koeler ter voorbereiding buiten de pc-behuizing te monteren voor latere installatie.
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock 4 CPU-koeler (1), 1x 135mm ventilator (2), 1x Intel backplate (3), 2x Intel montagebeugels LGA 1700 (6), 1x koeler montagebrug (7), 4x Intel afstandsschroef B (9), 4x bevestigingsschroeven montagebeugel (11), 2x bevestigingsschroeven montagebrug (12), 4x Intel backplate schroeven (13), 4x O-ringen (15), 1x kruiskopschroevendraaier (16), 1x koelpasta (17), 4x ventilator clips (18)
De backplate monteren
Plaats de Intel backplate schroeven in de inkepingen aan de achterkant van de Intel backplate. Let er daarbij op dat ze uitgelijnd zijn met de gaten die speciaal voor elke socket zijn geboord.
Gebruik de O-ringen om de backplate schroeven op de Intel backplate te bevestigen. Zodra de montage van de Intel backplate voor de betreffende Intel socket is voltooid, plaatst u deze onder het moederbord. Zorg er daarbij voor dat de Intel backplate schroeven nauwkeurig in de gaten van het moederbord zitten.

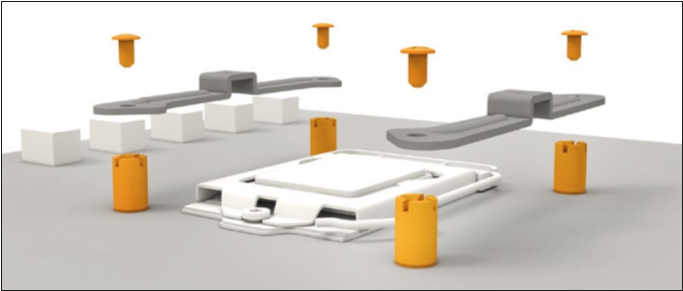

Installatie van de montagebeugels
Schroef de Intel afstandsschroef B op de eerder geplaatste Intel backplate. Plaats vervolgens de Intel montagebeugels LGA 1700 over de Intel afstandsschroef B en bevestig deze met de bevestigingsschroeven van de montagebeugel. U kunt hiervoor de kruiskopschroevendraaier gebruiken.

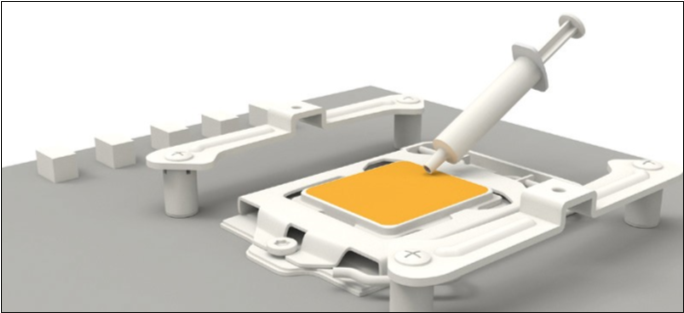

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor een of twee toepassingen.
De meegeleverde koelpasta is niet geschikt voor menselijke consumptie. Als u het heeft ingeslikt, drink dan veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

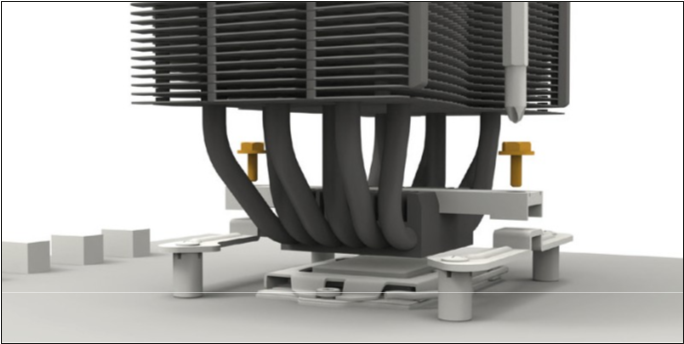

Plaats de koeler montagebrug centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de bevestigingsschroeven van de montagebrug van bovenaf in de koeler montagebrug en draai deze vervolgens afwisselend vast.

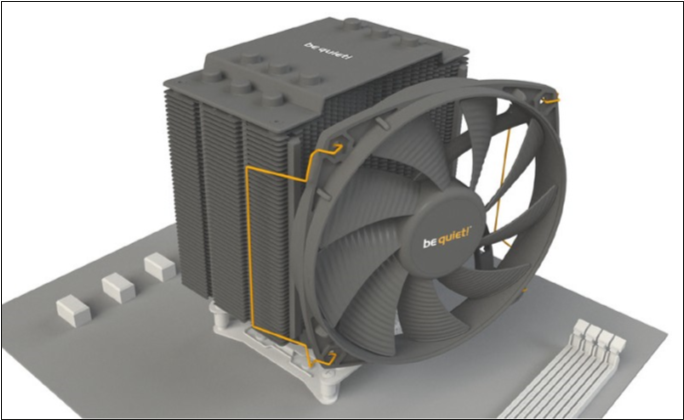

Monteer de 135mm ventilator op de koelerunit met behulp van de ventilator clips. Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 135mm ventilator de inkepingen van de ventilator clips weg van de ventilator.
AMD: AM5 / AM4
Algemeen
We raden aan om de koeler ter voorbereiding buiten de pc-behuizing te monteren voor latere installatie.
De volgende onderdelen zijn hiervoor nodig:
1x Dark Rock 4 CPU-koeler (1), 1x 135mm ventilator (2), 2x lange AMD montagebeugels (5) 1x koeler montagebrug (7), 4x AMD afstandsschroeven (10), 2x bevestigingsschroeven montagebrug (12), 4x AMD backplate schroeven (14), 1x kruiskopschroevendraaier (16), 1x koelpasta (17), 2x ventilator clips (18)

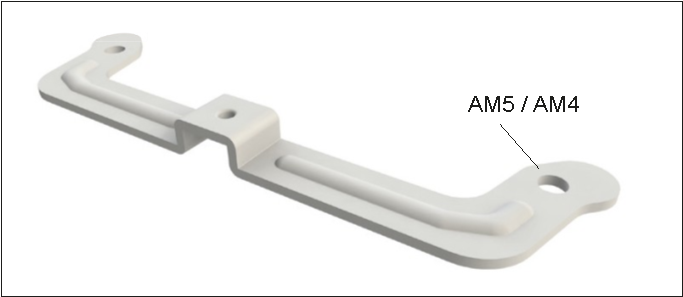

Montage van het koeler montageframe
Om de montage van de koeler mogelijk te maken, verwijdert u de plastic houders van de AMD retentiemodule. De in de fabriek gemonteerde backplate die aan de achterkant van het moederbord is bevestigd, is nodig voor de latere installatie van de koeler.

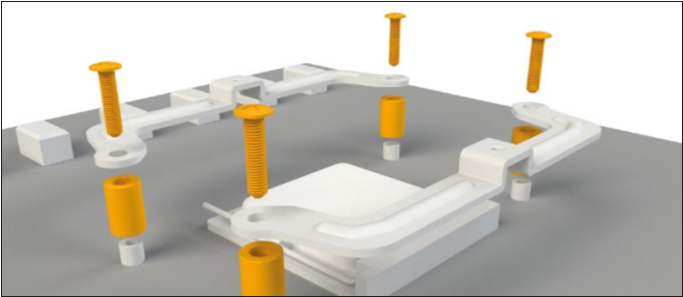

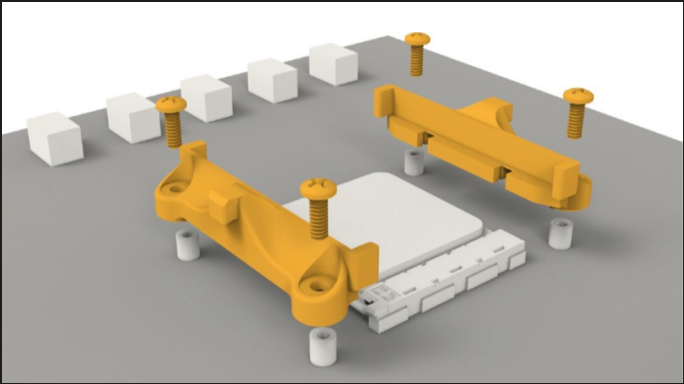

Plaats de vier AMD afstandsschroeven op de backplate bouten die door de voorkant steken en bevestig beide lange AMD montagebeugels met de AMD backplate schroeven.
De CPU-koeler monteren

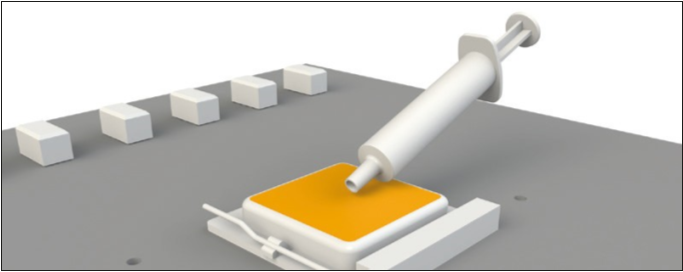

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de koelpasta over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor een of twee toepassingen.
De meegeleverde koelpasta is niet geschikt voor menselijke consumptie. Als u het heeft ingeslikt, drink dan veel water en zoek dringend medische hulp. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

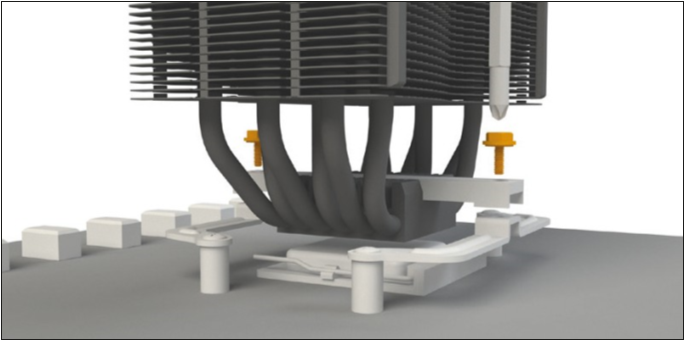

Plaats de koeler montagebrug centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de bevestigingsschroeven van de montagebrug van bovenaf in de koeler montagebrug en draai deze vervolgens afwisselend vast. U kunt hiervoor de kruiskopschroevendraaier gebruiken.

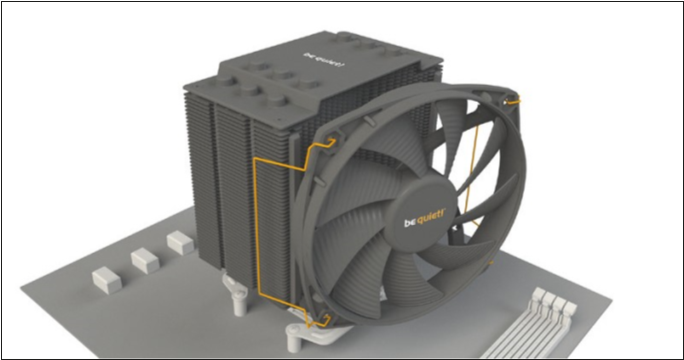

Monteer de 135mm ventilator op de koelerunit met behulp van de ventilator clips. Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de 135mm de inkepingen van de ventilator clips weg van de ventilator.
