be quiet! Dark Power Pro 12 - Handleiding voor voedingen

COMPATIBILITEIT

De voedingen uit de be quiet! Dark Power Pro 12-serie zijn compatibel met alle recente populaire voeding- en moederbordspecificaties, zoals:

• Intel Power Supply Design Guide Revision 1.41, ATX12V Version 2.51 (en neerwaarts compatibel met V2.4, V2.31, V2.3, V2.2, V2.01, V2.0)
• ATX System Design Guide Version 2.2 en Version 2.1
• BTX Version 1.0a
• E-ATX Server Dual-moederborden via 8-pins connector
• EPS12V Version 2.92
• Intel C6/C7-status voor de nieuwe processorgeneratie
• Energy Star 7.0-richtlijnen
• ErP-richtlijnen

UW NIEUWE VOEDING INSTALLEREN

Lees de "Veiligheidsinstructies" voordat u met de installatie begint.

Opmerking: U hebt een schroevendraaier nodig om de voeding in uw pc te monteren. Gebruik alleen de meegeleverde schroeven.

Verwijder indien van toepassing eerst uw oude voeding.

• Ontkoppel daarom uw pc voorzichtig van alle stroombronnen.
• Koppel alle stekkers los van het moederbord en alle andere componenten en trek vervolgens de voeding voorzichtig eruit.

Uw nieuwe be quiet! Dark Power Pro 12-voeding plaatsen:

• Plaats de nieuwe voeding in de daarvoor bestemde ruimte in de pc-behuizing en verbind deze met het achterpaneel met behulp van de vier meegeleverde schroeven. Gebruik geen overmatige kracht.
• Steek de 20/24-pins connector in de daarvoor bestemde aansluiting op het moederbord. Als u een 24-pins aansluiting hebt, plaatst u de resterende 4 pinnen in de juiste positie voordat u de connector in de aansluiting steekt. Als u een moederbord hebt met een 20-pins connector, vouwt u de extra 4 pinnen naar één kant.
• Steek nu de 12V-P4- of P8-connector in de daarvoor bestemde aansluiting op het moederbord.

Overkloktoets
De overkloktoets groepeert de individuele 12V-rails tot één enkele 12V-rail.
U kunt de overklokfunctie permanent inschakelen door de meegeleverde jumper rechtstreeks op de voeding in te stellen. Of u kunt de overklokfunctie naar behoefte inschakelen door op de schakelaar op de meegeleverde slotafdekking te drukken. De overkloktoets is op de voeding aangesloten via de connector die als zodanig is aangeduid. Wanneer u de overklokfunctie op de sleuf inschakelt, gaat er een led branden op de schakelaar van de sleufafdekking.

Druk alleen op de "Overclocking Key" (overkloktoets) wanneer de voeding is uitgeschakeld!
Sluit alleen de overkloktoets of de meegeleverde jumper aan op de connector voor de overkloktoets op de voeding! Sluit geen ander apparaat - zoals een ventilator - aan op deze connector! Om een ​​probleemloze werking van het systeem te garanderen, moet u de overkloktoets uitschakelen als u deze functie niet nodig hebt.

VEILIGHEIDSFUNCTIES

Deze be quiet! voeding beschikt over de volgende veiligheidsfuncties, die zijn ontworpen om de voeding en de aangesloten componenten te beschermen tegen schade. Als een van deze beveiligingen wordt geactiveerd, wordt het systeem meestal opnieuw opgestart of uitgeschakeld. In dit geval dient u uw pc onmiddellijk op fouten te controleren. Als u meer wilt weten over de veiligheidsfuncties, raadpleegt u het gedeelte "Technische gegevens" van uw be quiet! voeding op www.bequiet.com

VEELVOORKOMENDE PROBLEMEN EN PROBLEEMOPLOSSING

De geselecteerde spanningen via BIOS/UEFI zijn te laag/hoog
Als u de voedingsspanningen via het BIOS/UEFI op het moederbord of het besturingssysteem controleert, houd er dan rekening mee dat deze mogelijk onjuist worden weergegeven. Dit is meestal het gevolg van onnauwkeurige metingen door het moederbord en impliceert niet noodzakelijkerwijs een echt probleem

Na het installeren van een nieuwe grafische kaart start de pc niet op of crasht deze regelmatig.
U hebt een nieuwe grafische kaart met hogere prestaties in uw systeem geïnstalleerd en nu start uw pc niet op of crasht deze onmiddellijk met minimale belasting. De voeding is onvoldoende gedimensioneerd voor uw grafische kaart. Raadpleeg vóór de aankoop onze PSU-calculatortool op www.bequiet.com. De tool helpt u bij het vinden van de juiste be quiet! voeding uit ons assortiment producten.

Als de problemen aanhouden, neem dan contact op met onze klantenservice. Raadpleeg onze website www.bequiet.com voor openingstijden en gedetailleerde informatie.

ACCESSOIRES

Het voedingspakket bevat de volgende accessoires: Stroomkabels, slotafdekking met overkloktoets, jumper voor permanente activering van de overklokfunctie, AC-kabel, bedieningshandleiding, kabelbinders, klittenband, kabelkammen, schroeven voor het installeren van de voeding

GEGEVENS VAN DE FABRIKANT

Listan GmbH | Biedenkamp 3a | 21509 Glinde | Duitsland
Voor ondersteuning in Duitsland kunt u onze gratis service-hotline bellen,
Raadpleeg onze website www.bequiet.com voor openingstijden en gedetailleerde informatie

Tel. 0049 40 736 7686 - 44
Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Internet: www.bequiet.com

TECHNISCHE GEGEVENS

1. LABEL

2. SPANNINGSREGELING

3. BEDRIJFSOMSTANDIGHEDEN

4. MINIMALE BELASTING

5. RAIL SPLITSINGEN

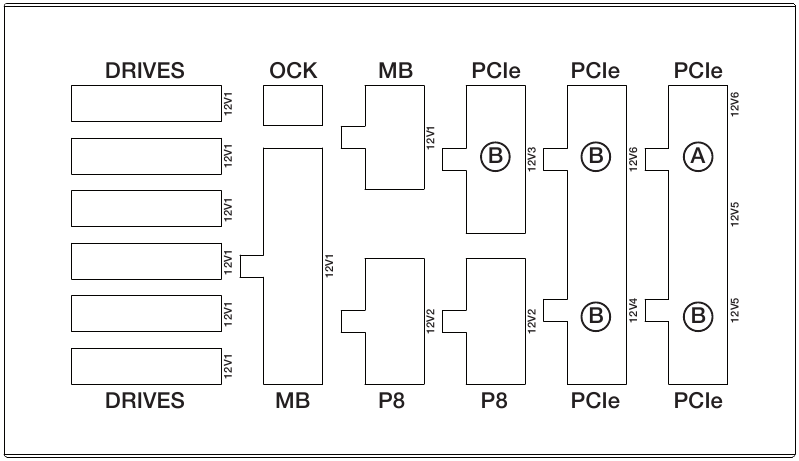

6. PCI-E BEDRADINGSDIAGRAM (OPTIMAAL)


GPU's die 1 of 2 PCIe-connectoren gebruiken =
GPU's die >2 PCIe-connectoren gebruiken =

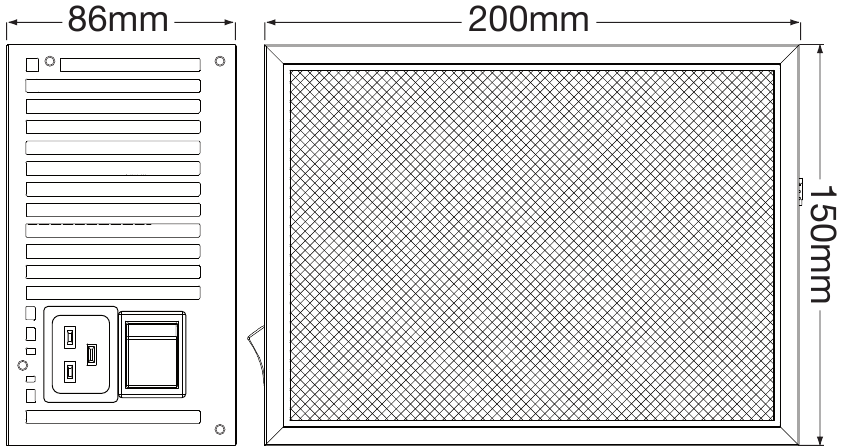

7. AFMETINGEN

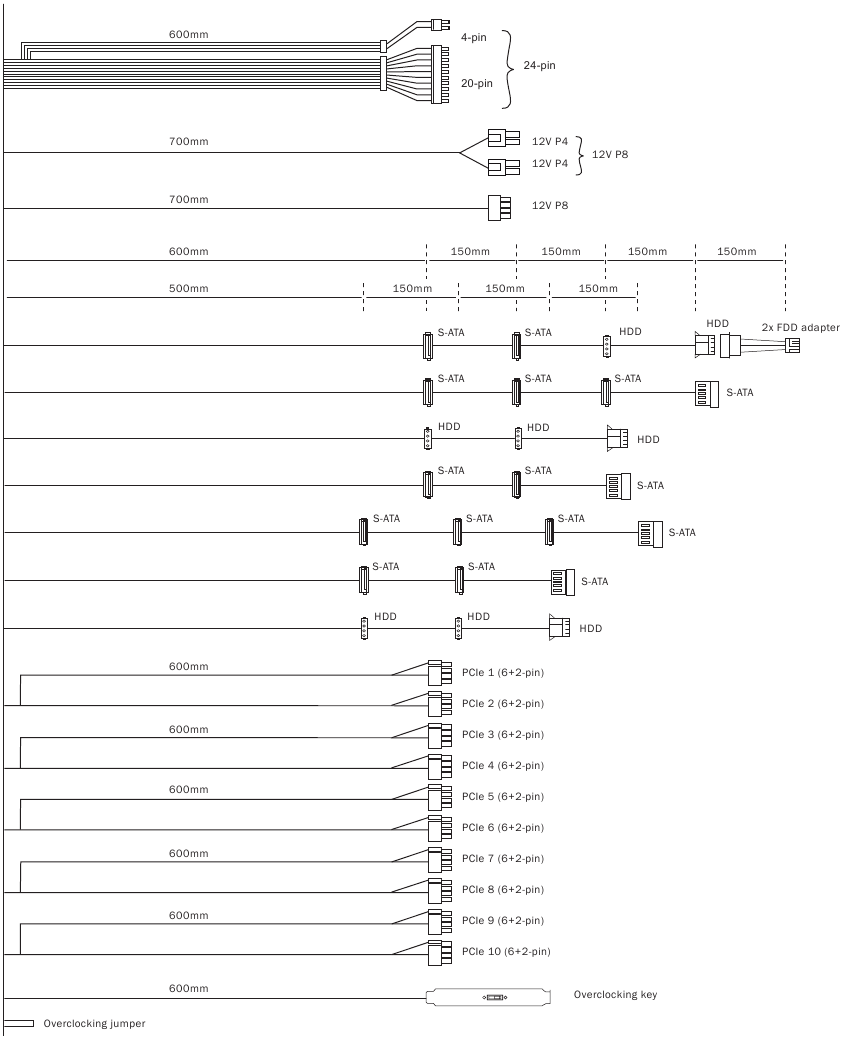

8. CONNECTIVITEIT EN KABELLENGTES
   1200W / 1500W


VEILIGHEIDSINSTRUCTIES

De goede werking van de voeding is alleen gegarandeerd als de instructies worden opgevolgd.

Gebruik alleen originele be quiet! stroomkabels. Controleer de compatibiliteit op bequiet.com als u be quiet! stroomkabels gebruikt die niet bij deze voeding zijn geleverd. Het gebruik van niet be quiet! stroomkabels of kabels van oudere voedingseenheidseries kan leiden tot defecten!

Sluit de voeding rechtstreeks aan op een stroombron. Gebruik geen stekkerdoos.

Open nooit de behuizing van de voeding. Er bestaat een risico op dodelijk letsel bij het werken aan stroombronnen. De elektronische componenten in de behuizing genereren een hoge spanning die gevaarlijk is voor mensen. Zelfs na het loskoppelen van de voeding van een stroombron hebben sommige onderdelen nog steeds hoge spanningen.
Als u sporen van rook, beschadigde kabels en blootstelling aan vloeistoffen opmerkt, koppel dan onmiddellijk de stroom van de stroombron los en gebruik deze niet meer.
Laat alle noodzakelijke reparaties uitvoeren door een erkende deskundige!
Het openen van het apparaat maakt uw garantie ongeldig.

• Hanteer de voeding nooit met natte of vochtige handen tijdens bedrijf.
• Steek nooit voorwerpen in de openingen/ventilatoren van de voeding.
• Houd er rekening mee dat de voeding is ontworpen voor gebruik binnenshuis in omstandigheden zonder hoge luchtvochtigheid in de omgevingslucht. Het gebruik van de voeding buitenshuis leidt tot ernstige schade.
• Werk nooit aan de voeding terwijl deze is aangesloten op een stroombron. Zet in dit geval de aan/uit-schakelaar altijd op "0" en / of trek de stekker uit het stopcontact.
• In het geval van een kortsluiting in het apparaat, trek de AC-kabel eruit en gebruik het apparaat niet.

Zorg ervoor dat uw pc niet direct naast een verwarmingssysteem of een andere warmtebron staat.
Zorg ervoor dat uw computerbehuizing voldoende wordt geventileerd door middel van extra ventilatoren; met de complexe en krachtige systemen van tegenwoordig is een voeding niet in staat om de warmte die in de pc-behuizing wordt geproduceerd, af te voeren zonder extra ondersteuning.
Als u uw voeding wilt reinigen, koppel deze dan volledig los van de stroombron en gebruik nooit een vochtige doek of reinigingsmiddel. Reinig de voeding van buitenaf met een droge doek.
Laat de voeding voor gebruik een uur opwarmen tot kamertemperatuur om te voorkomen dat er condensatie in de voeding ontstaat.
