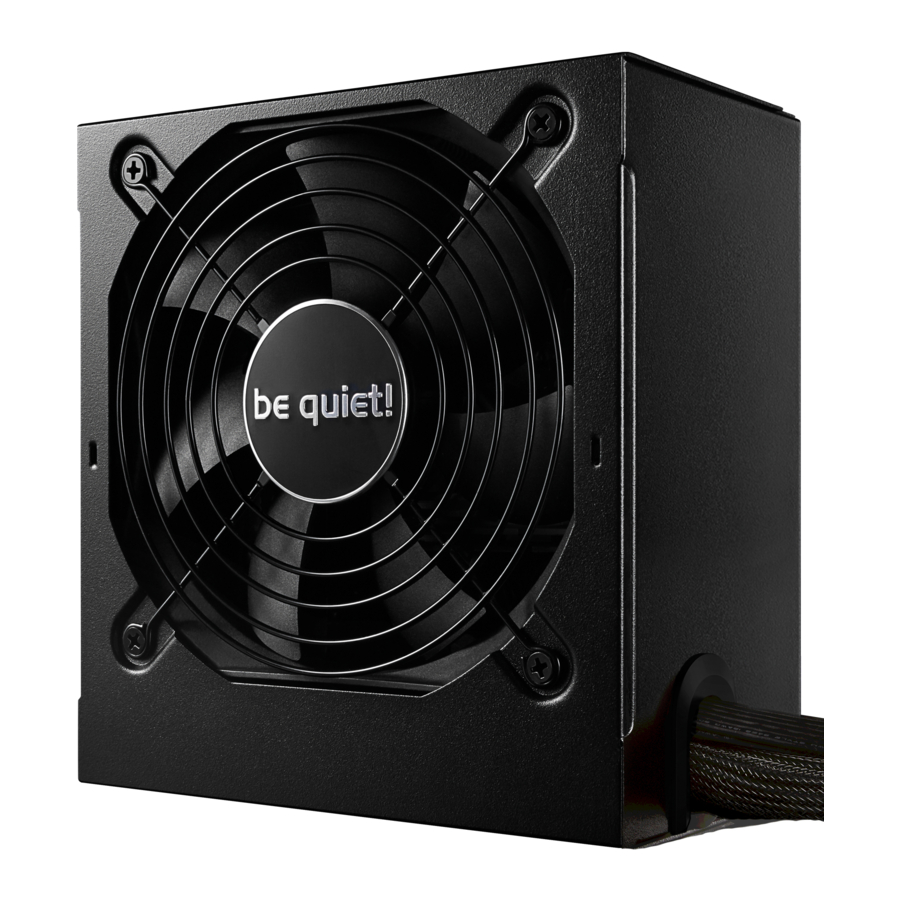

be quiet! System Power 10 - Handleiding voeding
COMPATIBILITEIT
be quiet! System Power 10-voedingen zijn compatibel met de huidige specificaties voor voedingen en moederborden, zoals: Intel ATX 12V Power Supply Design Guide Version 2.52, ATX System DesignGuide Version 2.2 en Version 2.1, BTX Version 1.0a, EPS 12V V2.92 (550-850W), Intel C6/C7, Energy Star 6.1 (tot 750W), Energy Star 8.0 (850W), ErP ready.
UW NIEUWE VOEDING INSTALLEREN
U moet het item "Waarschuwingen/veiligheidsinstructies" lezen voordat u met de installatie begint. U hebt een schroevendraaier nodig om de voeding in uw pc te plaatsen. Gebruik alleen de schroeven die bij de voeding zijn geleverd, omdat deze de juiste schroefdraad hebben.
Verwijder eerst uw oude voeding. Ga hiervoor als volgt te werk:
Koppel uw pc zorgvuldig los van alle stroombronnen en trek alle kabels los die op de pc zijn aangesloten.
Open de pc-behuizing ook volgens de instructies van de fabrikant.
Koppel alle stekkers los van het moederbord en alle andere componenten, zoals een HDD of optische schijf.
Zorg ervoor dat er geen stekkers van de oude voeding op een van de componenten zijn aangesloten.
Verwijder nu de schroeven aan de achterkant van de voeding en haal hem er voorzichtig uit. Zorg er vooral voor dat er geen kabels bekneld raken in de componenten en deze beschadigen.
Uw be quiet! System Power 10-voeding installeren:
Plaats de voeding in de daarvoor bestemde ruimte in de behuizing en monteer deze aan de achterkant met de vier meegeleverde schroeven. Gebruik geen overmatige kracht.
Steek de 20/24-pins connector in de daarvoor bestemde aansluiting op het moederbord. Als u een 24-pins connector hebt, plaatst u de resterende 4 pinnen op de juiste positie voordat u de connector in de aansluiting steekt.
Als u een 20-pins connector gebruikt, laat u de extra 4 pinnen gewoon aan de zijkant zitten.
Sluit nu de 4-pins connector, ook wel de P4-connector genoemd, aan op de daarvoor bestemde aansluiting op het moederbord. Deze connector gaat uw pc van extra stroom voorzien.
AFMETINGEN & MEEGELEVERDE ACCESSOIRES
Afmetingen van de voeding: 140 mm x 150 mm x 86 mm
Dit artikel wordt geleverd met: netsnoer, bedieningshandleiding, schroeven voor het installeren van de voeding.
TECHNISCHE GEGEVENS
MINIMALE BELASTING
| DC-UITGANG | 3.3V | 5V | 12V1 | 12V2 | -12V | 5VSB |
| 450W - 850W | 0A | 0A | 0A | 0A | 0A | 0A |
WERKOMSTANDIGHEDEN
| Omgeving | Temperatuur | Rel. Vochtigheid |
| Werking | 0 ~ 40°C | tot 90% (niet-condenserend) |
| Opslag | -20 ~ 70°C | tot 95% (niet-condenserend) |

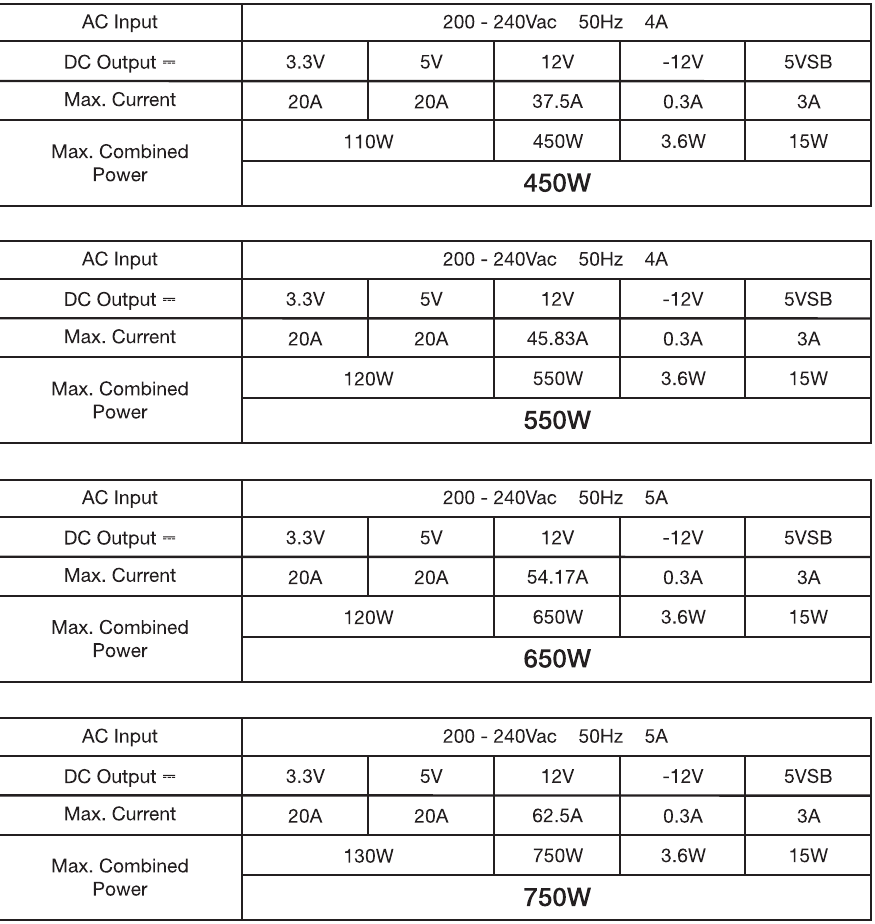

STROOMVERMOGENSlabel

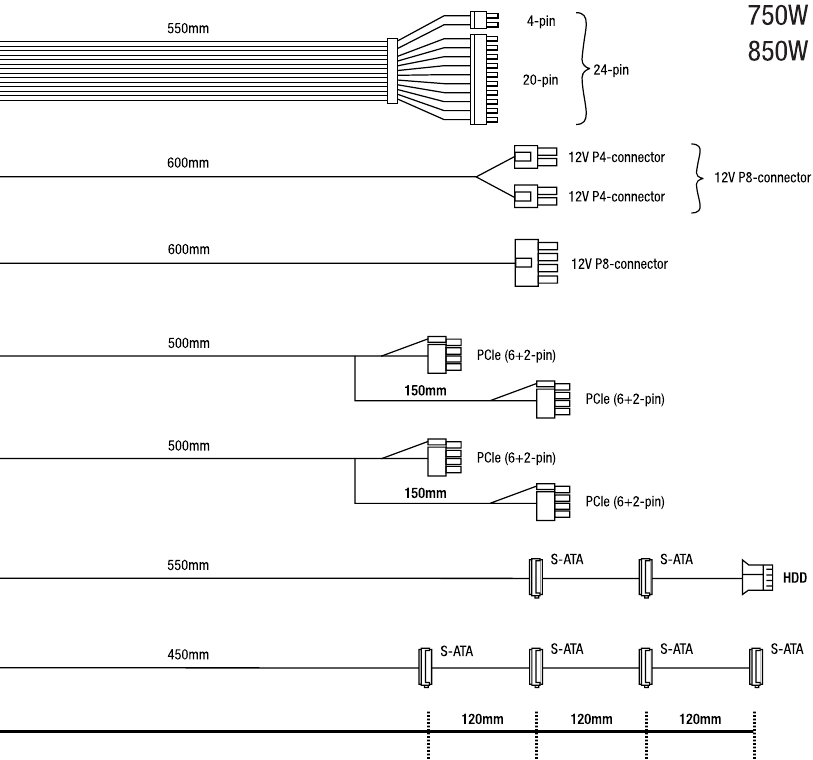

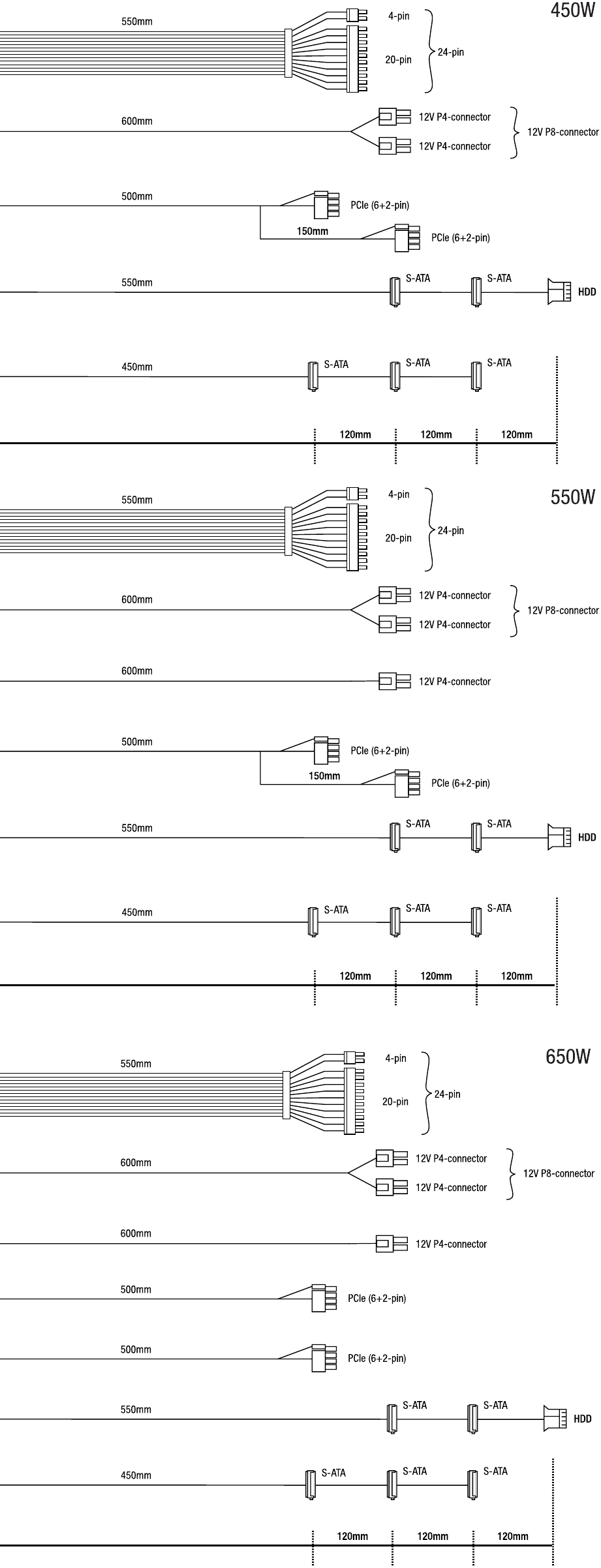

CONNECTIVITEIT EN KABELLENGTE
WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES
Open nooit de behuizing van de voeding. De elektronische componenten in de behuizing genereren een hoge spanning die gevaarlijk is voor mensen.
Een voeding mag alleen worden geopend door een bevoegde technicus!
Gebruik alleen de meegeleverde kabelset. Het gebruik van kabels die niet zijn meegeleverd (bijv. kabels van oudere voedingseenheden) kan leiden tot defecten!
De garantie vervalt als de voeding wordt geopend door een onbevoegde technicus en/of de garantiezegel is verbroken. Hanteer de voeding nooit met natte of vochtige handen tijdens bedrijf. Steek nooit voorwerpen in de openingen/ventilatoren van de voeding. Gebruik is alleen binnenshuis toegestaan! Gebruik buitenshuis kan leiden tot ernstige schade.
Voer geen werkzaamheden aan de voeding uit als deze op het elektriciteitsnet is aangesloten. Zet de hoofdschakelaar altijd op uit en trek de stekker uit het stopcontact.
In het geval van een kortsluiting in het apparaat, verwijdert u de netkabel en gebruikt u het apparaat niet. Als er sporen van rook, beschadigde kabels en blootstelling aan vloeistoffen zijn, moet de voeding onmiddellijk worden losgekoppeld van het elektriciteitsnet en mag deze niet worden gebruikt.
Gebruik de pc niet direct naast een verwarming of een andere warmtebron, omdat dit de levensduur van alle componenten verkort en tot storingen kan leiden.
Zorg voor voldoende ventilatie in de pc-behuizing, bijvoorbeeld door extra ventilatoren toe te voegen.
Als u uw voeding wilt reinigen, koppelt u deze volledig los van het elektriciteitsnet en gebruikt u geen vochtige doeken of reinigingsmiddelen. Reinig de voeding van buitenaf met een droge doek. Wacht een uur voordat u de voeding gebruikt nadat deze zich in een omgeving met omgevingslucht heeft bevonden, omdat er anders condenswater in de voeding kan ophopen.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download be quiet! System Power 10 - Handleiding voeding
