Introductie
Mocht u installatieproblemen ondervinden, neem dan gerust contact op met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid aanvaardt voor schade veroorzaakt door compatibiliteitsproblemen.
LEVERINGSOMVANG
| Onderdeelnaam | Hoeveelheid | |

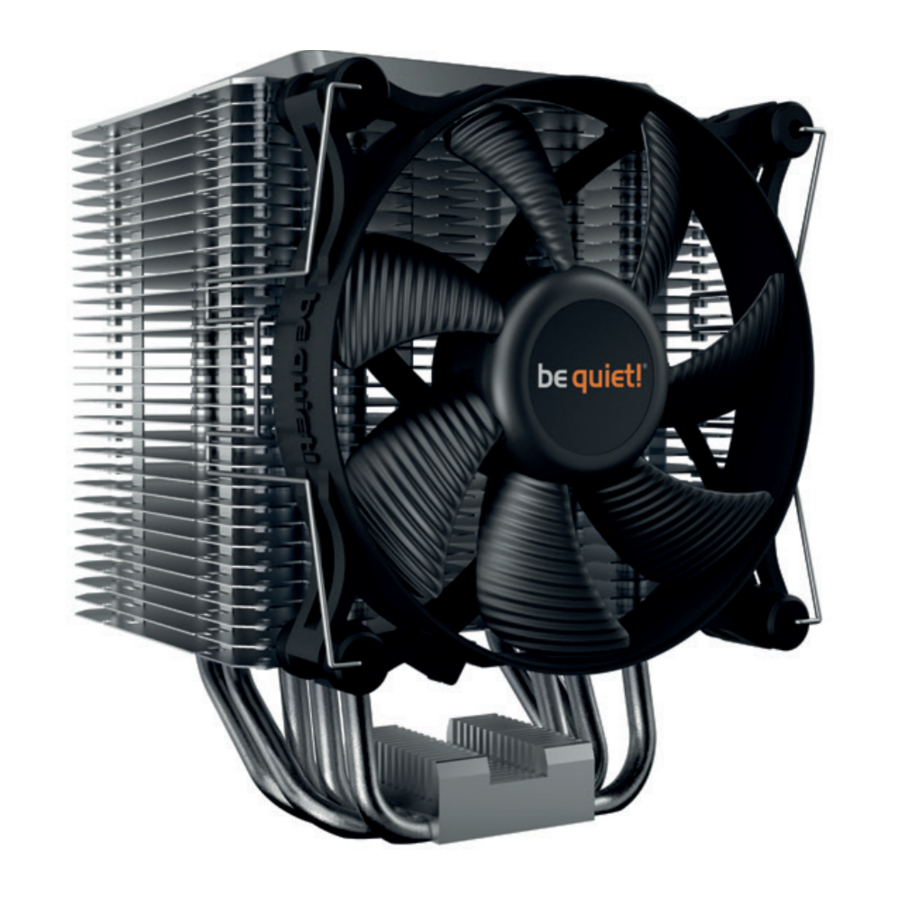

 | be quiet! Shadow Rock 3 CPU cooler | 1 |
 | 120mm fan | 1 |
 | Intel backplate | 1 |
 | Intel mounting brackets | 2 |
 | Intel mounting brackets LGA 1700 | 2 |
 | Long AMD mounting brackets | 2 |
 | Cooler mounting bridge | 1 |
 | Intel spacer nut A | 4 |
 | Intel spacer nut B | 4 |
 | AMD spacer nuts | 4 |
 | Mounting bracket fastening screws | 4 |
 | Mounting bridge fastening screws | 2 |
 | Intel backplate screws | 4 |
 | AMD backplate screws | 4 |
 | O-rings | 4 |
 | Fan clips | 4 |
 | Thermal paste | 1 |
 | Cross-tip screwdriver | 1 |
Intel: LGA 2011(-3) square ILM / LGA 2066 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Shadow Rock 3 CPU cooler (1), 1x 120mm fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (7), 4x Intel spacer nut A (8), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 2x fan clips (16), 1x thermal paste (17), 1x cross-tip screwdriver (18)

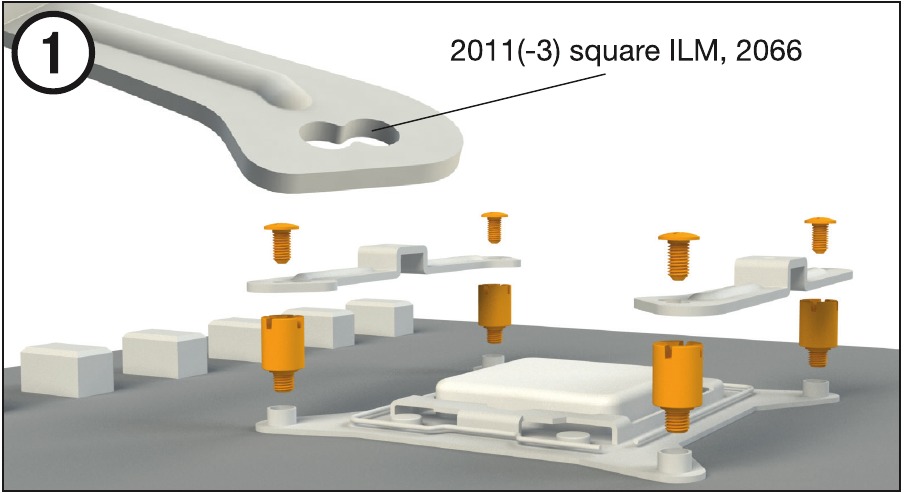

Montage van het koeler montageframe
Schroef eerst de Intel spacer nut A op de schroefdraad van het socketframe. Plaats de Intel montagebeugels over de Intel spacer nut A en schroef deze vast met de mounting bracket fastening screws. U kunt hiervoor de kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

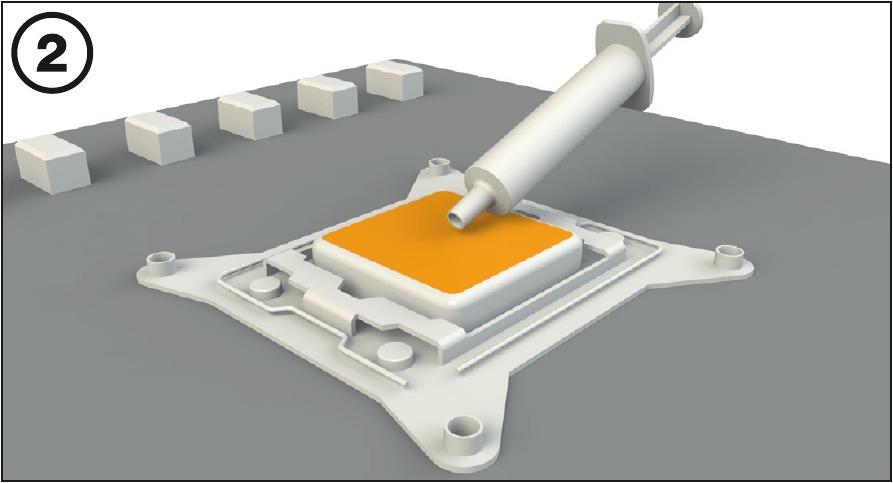

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de thermal paste over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde thermal paste is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

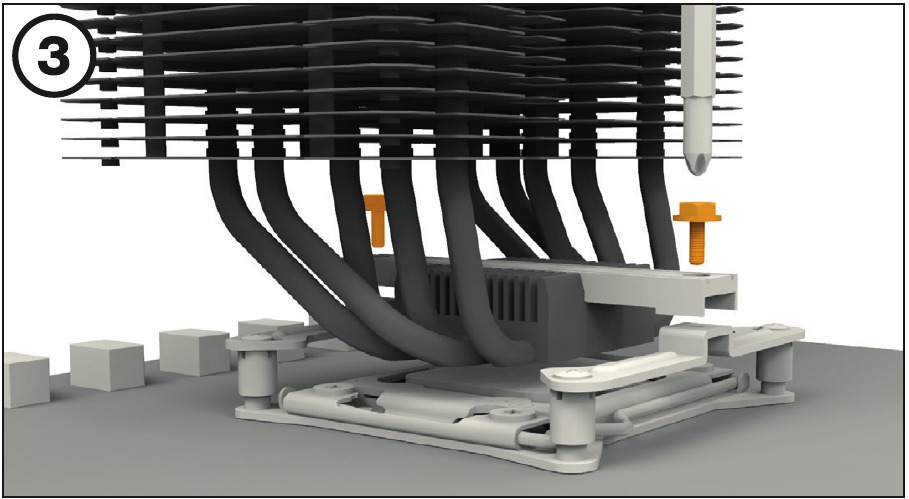

Plaats de cooler mounting bridge centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de mounting bridge fastening screws van bovenaf in de cooler mounting bridge en draai deze vervolgens afwisselend vast.

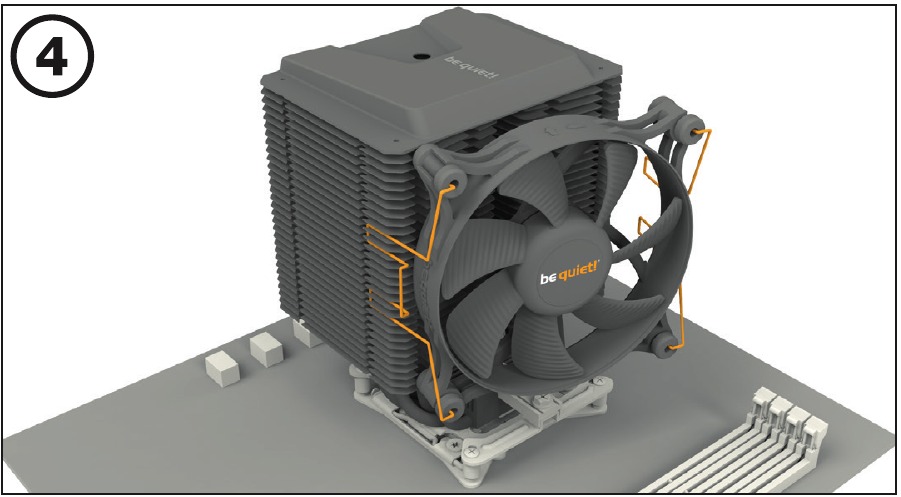

Fasten de 120mm fan op de koelerunit met behulp van fan clips. Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator de inkepingen van de fan clips naar de CPU-koeler toe en haak ze los.
Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Shadow Rock 3 CPU cooler (1), 1x 120mm fan (2), 1x Intel backplate (3), 2x Intel mounting brackets (4), 2x Intel mounting brackets LGA 1700 (5), 1x cooler mounting bridge (7), 4x Intel spacer nuts B (9), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 4x Intel backplate screws (13), 4x O-rings (15), 2x fan clips (16), 1x thermal paste (17), 1x cross-tip screwdriver (18)

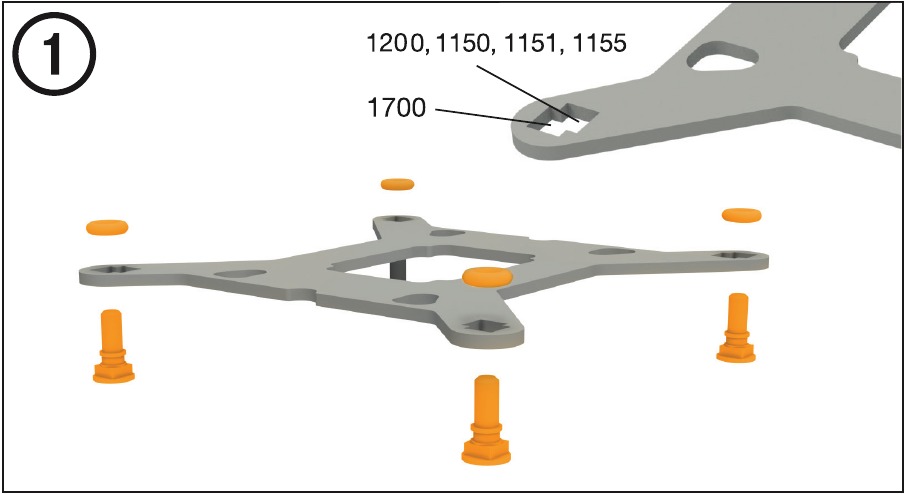

De backplate monteren
Plaats de Intel backplate screws in de inkepingen aan de achterkant van de Intel backplate. Let er daarbij op dat u ze uitlijnt met de gaten die voor elke socket zijn geboord.
Gebruik de O-ringen om de backplate screws op de Intel backplate te bevestigen. Zodra de montage van de Intel backplate voor de betreffende Intel socket is voltooid, plaatst u deze onder het moederbord. Zorg er daarbij voor dat de backplate screws nauwkeurig in de gaten van het moederbord zitten.

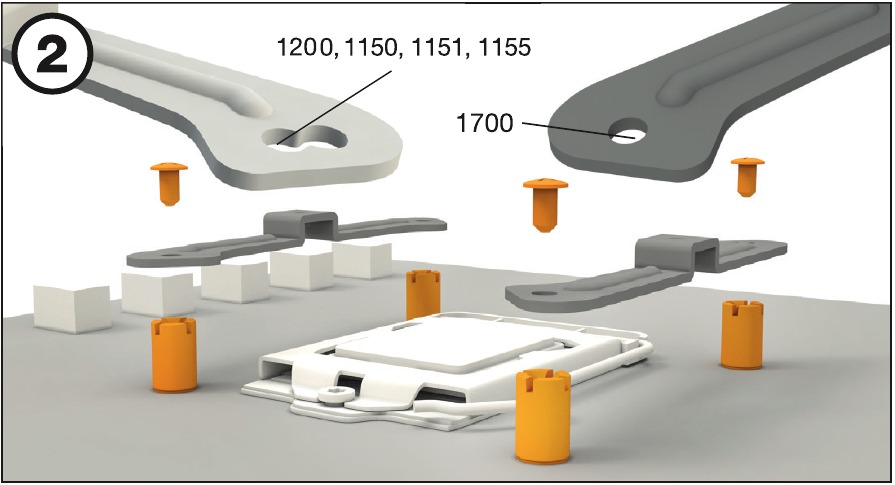

Installatie van de montagebeugels
Schroef de Intel spacer nut B op de eerder geplaatste Intel backplate.
Plaats vervolgens, afhankelijk van uw socket, de Intel mounting brackets of Intel mounting 1700 over de Intel spacer nut B en bevestig deze met de mounting bracket fastening screws. U kunt hiervoor de kruiskopschroevendraaier gebruiken.
De CPU-koeler monteren

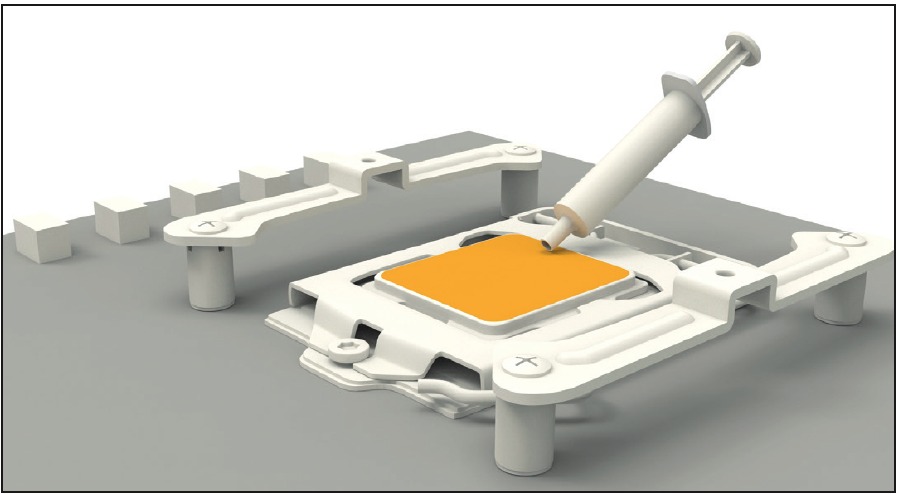

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de thermal paste over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde thermal paste is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

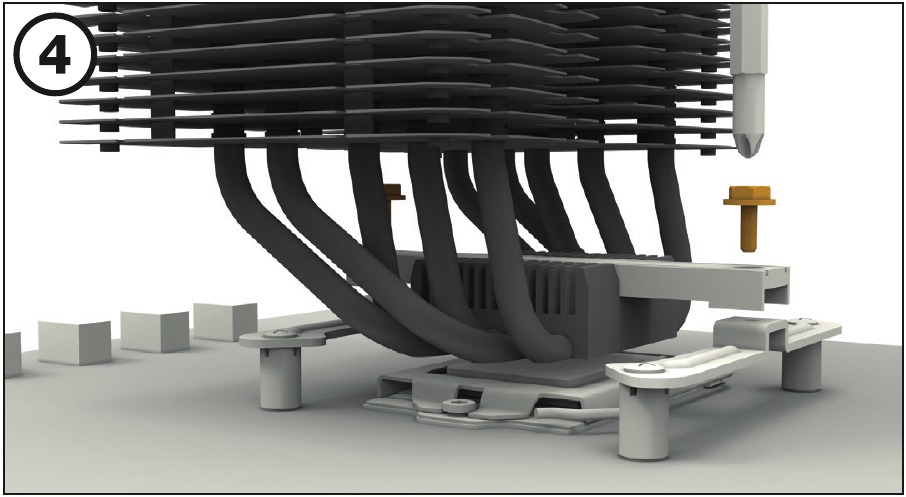

Plaats de cooler mounting bridge centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de mounting bridge fastening screws van bovenaf in de cooler mounting bridge en draai deze vervolgens afwisselend vast. U kunt hiervoor de kruiskopschroevendraaier gebruiken.

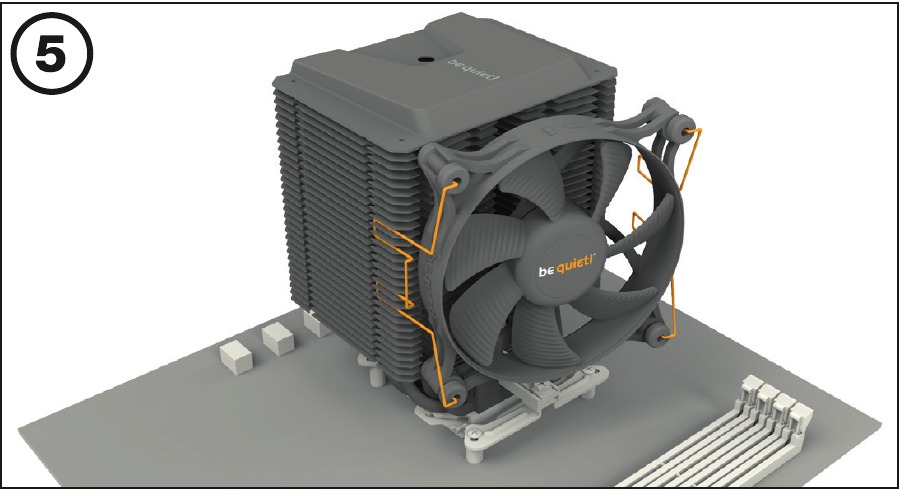

Fasten de 120mm fan op de koelerunit met behulp van fan clips. Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator de inkepingen van de fan clips naar de CPU-koeler toe en haak ze los.
AMD: AM5 / AM4 installatie
De volgende onderdelen zijn hiervoor nodig:
1x Shadow Rock 3 CPU cooler (1), 1x 120mm fan (2), 2x long AMD mounting brackets (6), 1x cooler mounting bridge (7), 4x AMD spacer nuts (10), 2x mounting bridge fastening screws (12), 4x AMD backplate screws (14), 2x fan clips (16), 1x thermal paste (17), 1x cross-tip screwdriver (18)

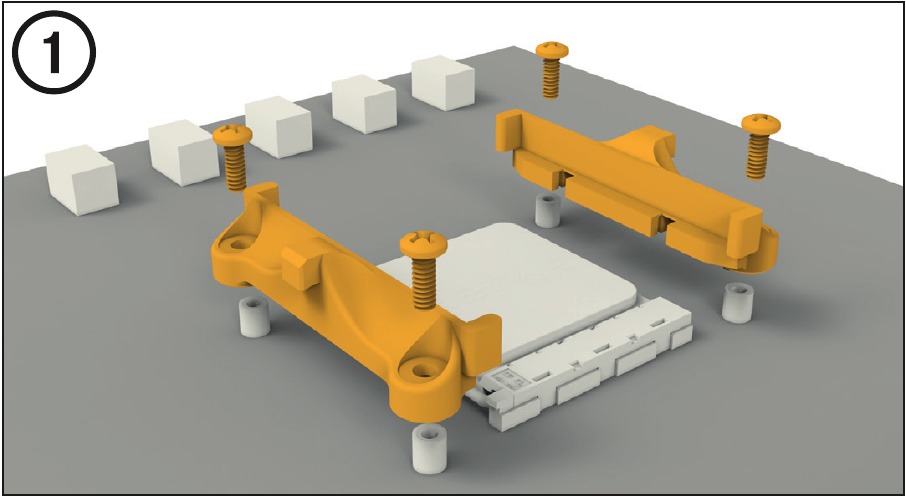

Montage van het koeler montageframe
Om de koeler te kunnen monteren, verwijdert u beide plastic houders van de AMD retention module. De in de fabriek gemonteerde backplate aan de achterkant van het moederbord is nodig voor de latere installatie van de koeler.

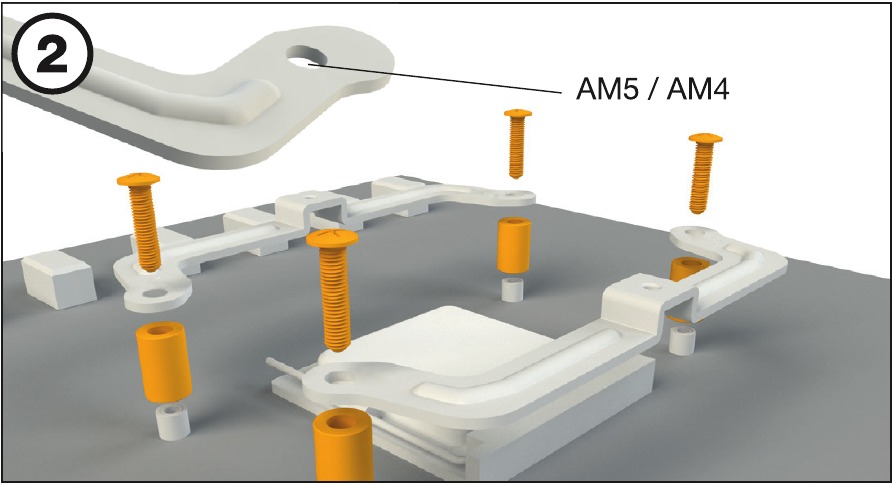

Plaats de vier AMD spacer nuts op de backplate-bouten die door de voorkant steken en bevestig beide long AMD mounting brackets met de AMD backplate screws.
De CPU-koeler monteren

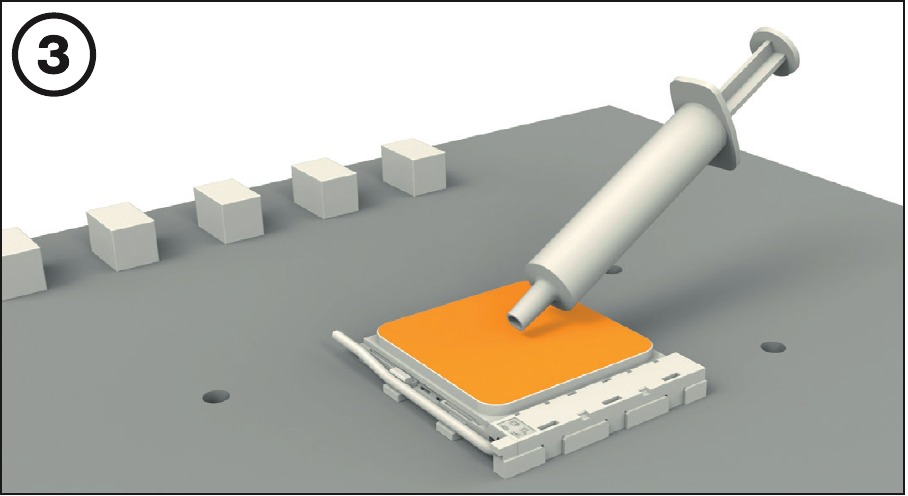

Verwijder eerst de beschermfolie van de onderkant van de koeler. Verdeel de thermal paste over het oppervlak van de CPU. De meegeleverde hoeveelheid is voldoende voor één of twee toepassingen.
De meegeleverde thermal paste is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met huid en ogen.

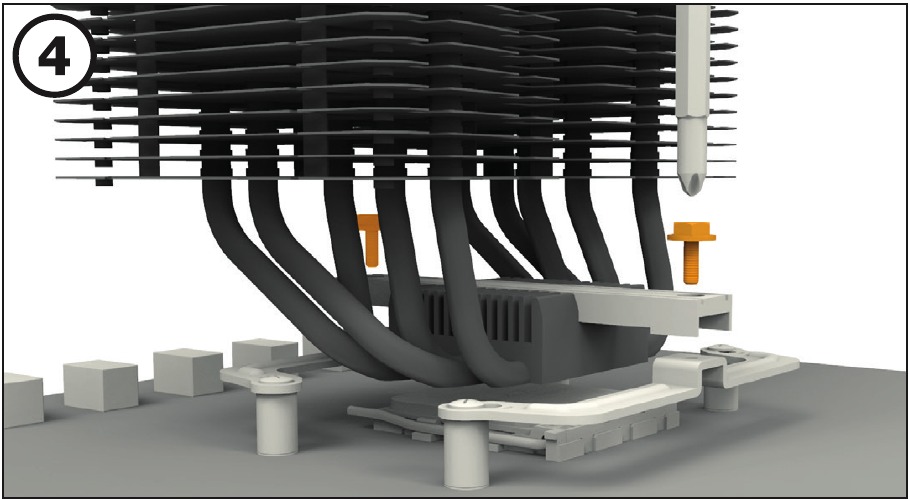

Plaats de cooler mounting bridge centraal op de koeler. Plaats vervolgens de koelerunit op de CPU. Steek de mounting bridge fastening screws van bovenaf in de cooler mounting bridge en draai deze vervolgens afwisselend vast. U kunt hiervoor de kruiskopschroevendraaier gebruiken.
Fasten de 120mm fan op de koelerunit met behulp van fan clips. Sluit de ventilator aan op het PWM-signaal van het moederbord.
Duw bij het demonteren van de ventilator de inkepingen van de fan clips naar de CPU-koeler toe en haak ze los.
Garantie
- 3 jaar fabrieksgarantie voor consumenten (alleen originele aankoop bij geautoriseerde be quiet! dealers)
- Garantiewerkzaamheden kunnen alleen worden verwerkt met een bijgevoegde kopie van het aankoopbewijs van een geautoriseerde be quiet! dealer
- Manipulatie en structurele wijzigingen van welke aard dan ook, inclusief schade veroorzaakt door externe mechanische kracht, leiden tot een volledige nietigverklaring van de garantie
- Onze algemene garantievoorwaarden zijn van toepassing, die kunnen worden bekeken op bequiet.com
Listan GmbH. Wilhelm-Bergner-Straße 11c. 21509 Glinde Duitsland
Neem voor meer informatie contact met ons op via e-mail: service@bequiet.com
We raden aan om de koeler ter voorbereiding buiten de pc-behuizing te monteren voor de latere installatie. De koeler moet ook voor transport worden verwijderd.
