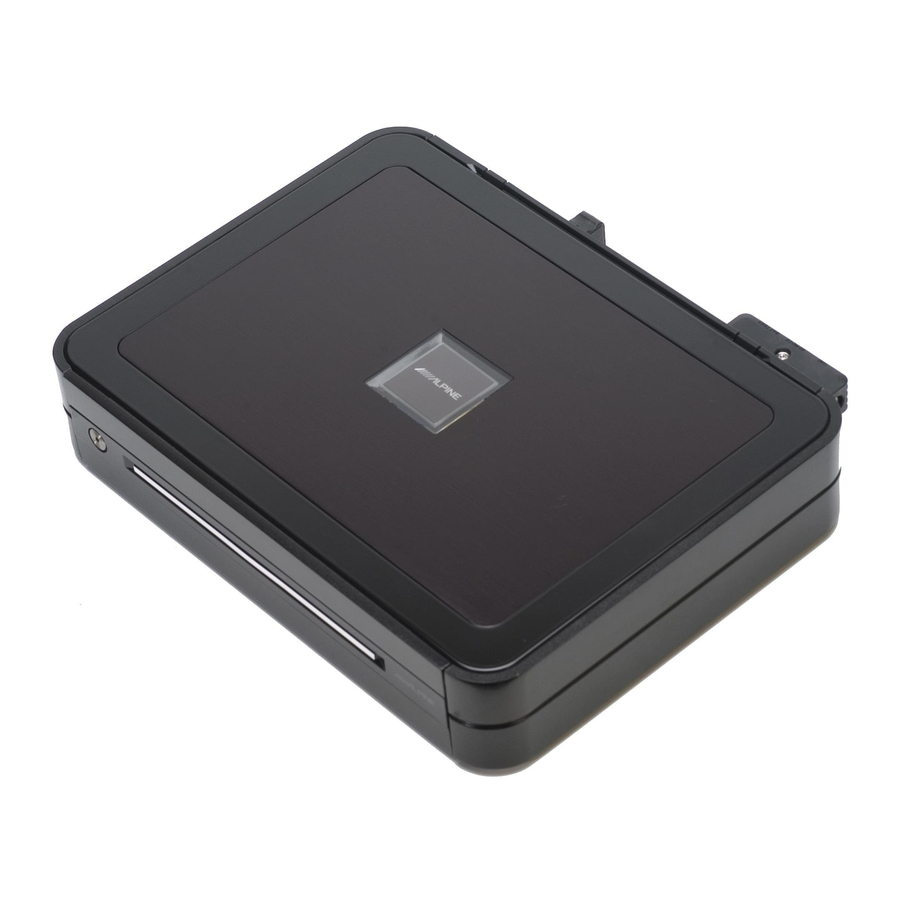

Alpine PDX-M12, PDX-M6 - Handleiding mono-eindversterker

INLEIDING

Lees deze handleiding om optimaal te genieten van de uitstekende prestaties en mogelijkheden van de apparatuur, en bewaar de handleiding voor toekomstig gebruik.
Lees deze GEBRUIKSAANWIJZING grondig door om vertrouwd te raken met elke bediening en functie. Wij van ALPINE hopen dat uw nieuwe PDX-M12/M6 u vele jaren luisterplezier zal bezorgen.
Neem bij problemen bij de installatie van uw PDX-M12/M6 contact op met uw erkende ALPINE-dealer.

Deze bedieningselementen zijn bedoeld voor het afstemmen van uw systeem. Raadpleeg uw erkende dealer voor aanpassing.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot letsel of schade aan eigendommen.

WAARSCHUWING

• BEDIEN GEEN FUNCTIES DIE UW AANDACHT AFLEIDEN VAN HET VEILIG BESTUREN
  VAN UW VOERTUIG. Elke functie die uw langdurige aandacht vereist, mag alleen worden uitgevoerd nadat u volledig tot stilstand bent gekomen. Stop het voertuig altijd op een veilige plaats voordat u deze functies uitvoert. Het niet doen hiervan kan leiden tot een ongeluk.
• HOUD HET VOLUME OP EEN NIVEAU WAAROP U NOG STEEDS GELUIDEN VAN BUITEN KUNT HOREN TIJDENS HET RIJDEN.
  Overmatige volumeniveaus die geluiden verdoezelen, zoals sirenes van hulpdiensten of waarschuwingssignalen voor de weg (spoorwegovergangen, enz.), kunnen gevaarlijk zijn en tot een ongeluk leiden. LUID LUISTEREN IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.
• NIET DEMONTEREN OF WIJZIGEN. Dit kan leiden tot een ongeluk, brand of elektrische schok.
• GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN. Gebruik voor andere dan de beoogde toepassing kan leiden tot brand, elektrische schok of ander letsel.
• GEBRUIK DE JUISTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN. Het niet doen hiervan kan leiden tot brand of elektrische schok.
• BLOKKEER GEEN VENTILATIEOPENINGEN OF RADIATORPANELEN. Dit kan ertoe leiden dat er zich warmte ophoopt binnenin en kan leiden tot brand.
• MAAK DE JUISTE AANSLUITINGEN. Het niet maken van de juiste aansluitingen kan leiden tot brand of productschade.
• ALLEEN GEBRUIKEN IN AUTO'S MET EEN 12 VOLT NEGATIEVE AARDE. (Neem contact op met uw dealer als u het niet zeker weet.) Het niet doen hiervan kan leiden tot brand, enz.
• MAAK VOOR HET BEDRADEN DE KABEL LOS VAN DE NEGATIEVE ACCUPOL. Het niet doen hiervan kan leiden tot elektrische schok of letsel als gevolg van elektrische kortsluiting.
• ZORG ERVOOR DAT KABELS NIET VERSTRIKT RAKEN IN OMGEVENDE VOORWERPEN. Leg bedrading en kabels aan in overeenstemming met de handleiding om obstructies tijdens het rijden te voorkomen. Kabels of bedrading die obstructies veroorzaken of blijven haken op plaatsen zoals het stuur, de versnellingspook, de rempedalen, enz., kunnen uiterst gevaarlijk zijn.
• NIET SPLITSEN IN ELEKTRISCHE KABELS. Snijd nooit kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt de stroomcapaciteit van de draad en leidt tot brand of elektrische schok.
• BESCHADIG GEEN LEIDINGEN OF BEDRADING BIJ HET BOREN VAN GATEN. Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om leidingen, brandstofleidingen, tanks of elektrische bedrading niet aan te raken, te beschadigen of te belemmeren. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.
• GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF BESTURINGSSYSTEMEN OM AARDING AAN TE SLUITEN. Bouten of moeren die worden gebruikt voor de rem- of besturingssystemen (of enig ander veiligheidsgerelateerd systeem), of tanks mogen NOOIT worden gebruikt voor installaties of aardverbindingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand veroorzaken, enz.
• HOUD KLEINE VOORWERPEN ZOALS BOUTEN OF SCHROEVEN BUITEN HET BEREIK VAN KINDEREN. Het inslikken ervan kan leiden tot ernstig letsel. Raadpleeg bij inslikken onmiddellijk een arts.

VOORZICHTIG

• STOP ONMIDDELLIJK MET HET GEBRUIK ALS ER EEN PROBLEEM OPTREEDT. Het niet doen hiervan kan leiden tot persoonlijk letsel of schade aan het product. Breng het terug naar uw erkende Alpine-dealer of het dichtstbijzijnde Alpine Service Center voor reparatie.
• LAAT DE BEDRADING EN INSTALLATIE DOOR EXPERTS UITVOEREN. De bedrading en installatie van dit apparaat vereisen speciale technische vaardigheden en ervaring. Neem om de veiligheid te waarborgen altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.
• GEBRUIK GESPECIFICEERDE ACCESSOIRES EN INSTALLEER ZE VEILIG. Zorg ervoor dat u alleen de gespecificeerde accessoires gebruikt. Het gebruik van andere dan de aangegeven onderdelen kan dit apparaat intern beschadigen of het apparaat mogelijk niet stevig op zijn plaats installeren. Dit kan ertoe leiden dat onderdelen losraken, wat kan leiden tot gevaar of productfalen.
• LEG DE BEDRADING ZO AAN DAT DEZE NIET WORDT GEKLEM OF GEKNELD DOOR EEN SCHERPE METALEN RAND. Leid de kabels en bedrading weg van bewegende delen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt knellen en beschadiging van de bedrading. Als de bedrading door een gat in metaal loopt, gebruik dan een rubberen grommer om te voorkomen dat de isolatie van de draad wordt doorgesneden door de metalen rand van het gat.
• NIET INSTALLEREN OP LOCATIES MET HOGE VOCHTIGHEID OF STOF. Vermijd het installeren van het apparaat op locaties met een hoge incidentie van vocht of stof. Vocht of stof dat in dit apparaat doordringt, kan leiden tot productfalen.

ONDERHOUD

•
  Deze versterker is getest en voldoet aan de limieten voor een computerapparaat van klasse B in overeenstemming met de specificaties in Subdeel J van Deel 15 van de FCC-regels. Deze apparatuur genereert en gebruikt radiofrequentie-energie en moet correct worden geïnstalleerd en gebruikt in overeenstemming met de instructies van de fabrikant.

• Voor Europese klanten
  Raadpleeg bij vragen over garantie uw winkel van aankoop.

• Voor klanten in andere landen

  Klanten die het product kopen waarmee deze kennisgeving is verpakt, en die deze aankoop doen in andere landen dan de Verenigde Staten van Amerika en Canada, wordt verzocht contact op te nemen met uw dealer voor informatie over de garantie.

  SERIENUMMER: ... INSTALLATIEDATUM: ... INSTALLATIETECHNICUS: ... PLAATS VAN AANKOOP: ...



•
  Noteer het serienummer van uw apparaat in de daarvoor bestemde ruimte en bewaar het als permanent record. De serienummerplaat bevindt zich aan de achterkant van het apparaat.

SPECIFICATIES

LET OP:
Voor productverbetering kunnen specificaties en ontwerp zonder kennisgeving worden gewijzigd.

ACCESSOIRES

INSTALLATIE

Met deze serie versterkers kunnen maximaal drie eenheden in een typische installatie op elkaar worden gestapeld. Afhankelijk van het aantal eenheden dat u wilt installeren, raadpleegt u de instructies A tot C hieronder.

Let op aansluitklemmen/onderdelen

• Houd elektrisch geleidende objecten uit de buurt van de klemmen/onderdelen van het apparaat (stroomklemmen, zekeringen, luidsprekeruitgangsklemmen, RCA-connectoren, enz.). Dit voorkomt een mogelijke kortsluiting en schade aan het apparaat.

Opmerking:
Stapelinstallatie moet altijd evenwijdig zijn aan de voertuigvloer – installeer niet hellend, zoals leunend tegen een verticaal oppervlak, omdat dit uw garantie ongeldig maakt.

Voorbereiding voor installatie

1. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
2. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
3. Boor de schroefgaten.
4. Plaats de PDX-M12/M6 over de schroefgaten en zet deze vast met vier zelftappende schroeven.

OPMERKING:
Om de aardleiding stevig aan te sluiten, gebruikt u een reeds geïnstalleerde schroef op het metalen deel van het voertuig (gemarkeerd met ★). Zorg ervoor dat dit een goede aarde is door de continuïteit met de batterij (–) -aansluiting te controleren. Sluit zoveel mogelijk alle apparatuur aan op hetzelfde aardpunt. Deze procedures helpen ruis te elimineren.

Installatie van één eenheid

1. Plaats de eenheid over de schroefgaten die u eerder hebt voorbereid.

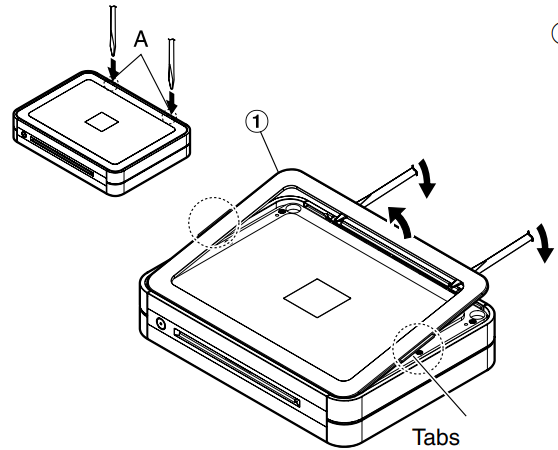

2. Verwijder de bovenklep (Top Cover) door een plat instrument (zoals een paneelverwijderaar of schroevendraaier met sleuf) in de 2 inkepingen van de eenheid (gemarkeerd met A) te steken. Als verwijdering nog steeds niet mogelijk is, buig dan de bovenklep (Top Cover) en verwijder de lipjes aan beide zijden. Raadpleeg Afb. 1.

   Afb. 1
   1. Bovenklep (Top Cover)

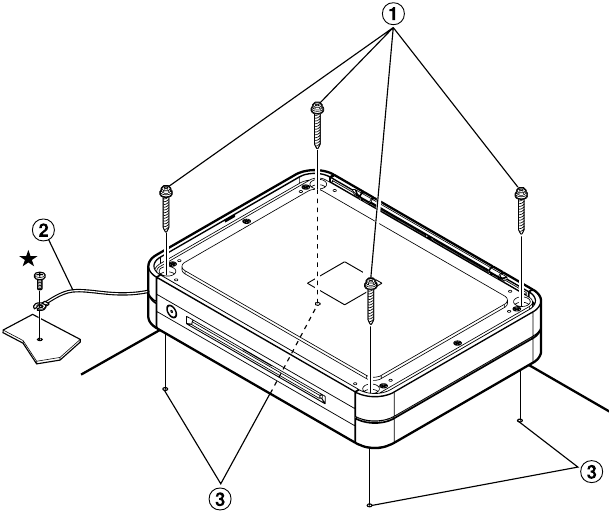

3. Zet de eenheid vast met de vier zelftappende schroeven (M4 x 36, meegeleverd). Raadpleeg Afb. 2.

   Afb. 2
   1. Zelftappende schroef (M4 x 36)
   2. Aardleiding/
   3. Gat

4. Bevestig de bovenklep (Top Cover).

Stapelinstallatie van twee eenheden

1. Installeer eerst één eenheid stevig, zoals beschreven in stappen 1-3 van A hierboven.

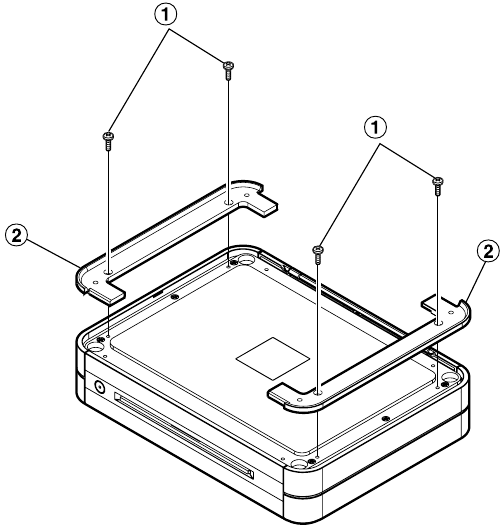

2. Bevestig de stapelplaten (Stacking Plates) (meegeleverd) op de eerste eenheid met machineschroeven M3 x 7 (meegeleverd). Raadpleeg Afb. 3.

   Afb. 3
   1. Machineschroef (M3 x 7)/
   2. Stapelplaat (Stacking Plate)

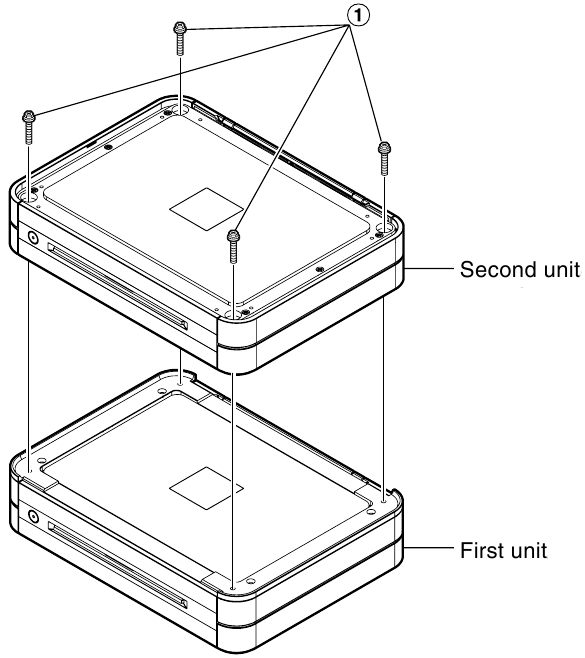

3. Stapel de tweede eenheid bovenop de geïnstalleerde eenheid.
4. Bevestig de tweede eenheid met vier machineschroeven M4 x 24 (meegeleverd). Raadpleeg Afb. 4.

   Afb. 4
   1. Machineschroef (M4 x 24)

5. Bevestig de bovenklep (Top Cover) op de tweede eenheid.

Stapelinstallatie van drie eenheden

1. Installeer eerst de eerste twee eenheden stevig zoals beschreven in stappen 1 tot 4 van B hierboven.
2. Installeer vervolgens de derde eenheid zoals beschreven voor de tweede eenheid in B hierboven. Hiermee is de stapelinstallatie van de 3 eenheden voltooid.

AANSLUITINGEN

Zorg ervoor dat u de stroom naar alle audiocomponenten uitschakelt voordat u aansluitingen maakt. Sluit de gele batterijdraad van de versterker rechtstreeks aan op de positieve (+) pool van de voertuigaccu. Sluit deze draad niet aan op het zekeringblok.

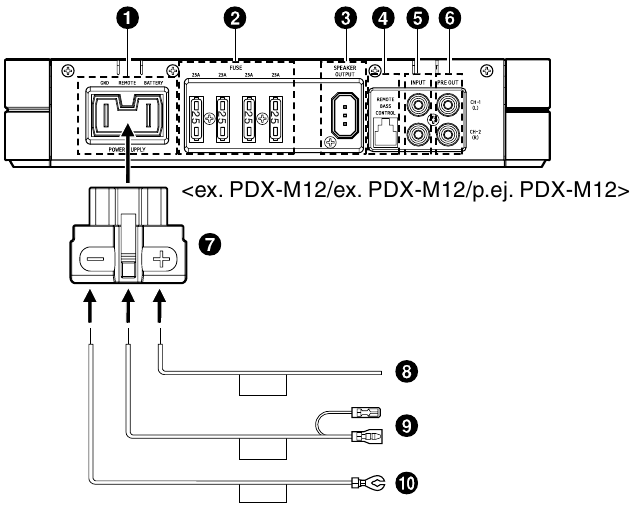

Afb. 5

Let op bij aansluitklemmen/-onderdelen

• Houd elektrisch geleidende objecten uit de buurt van de klemmen/onderdelen van het apparaat (stroomaansluitingen, zekeringen, luidsprekeruitgangsaansluitingen, RCA-connectoren, enz.). Dit voorkomt een mogelijk kortsluiting en schade aan het apparaat.

Om te voorkomen dat externe ruis het audiosysteem binnendringt.

• Plaats het apparaat en leid de kabels minstens 10 cm (3-15/16") van de kabelboom van de auto vandaan.
• Houd de batterijvoedingskabels zo ver mogelijk verwijderd van andere kabels.
• Sluit de aardingskabel stevig aan op een blank metalen plek (verwijder indien nodig verf of vet) van het chassis van de auto.
• Als u een optionele ruisonderdrukker toevoegt, sluit deze dan zo ver mogelijk van het apparaat vandaan aan. Uw Alpine-dealer heeft verschillende ruisonderdrukkers, neem contact met hen op voor meer informatie.
• Uw Alpine-dealer weet het beste welke maatregelen tegen ruis u kunt nemen, dus raadpleeg uw dealer voor meer informatie.

1. Stroomvoorzieningsaansluiting

   Afb. 6

2. Zekering
   PDX-M12: 25A x 4
   PDX-M6: 20A x 4
   • GEBRUIK ALLEEN DE JUISTE AMPERAGE BIJ HET VERVANGEN VAN ZEKERINGEN.
     Als u dit niet doet, kan dit leiden tot brand of een elektrische schok.

3. Luidsprekeruitgangsaansluitingen
   Raadpleeg "Voorzorgsmaatregelen bij het aansluiten van luidsprekerdraden", steek de luidsprekerkabel in de luidsprekerconnector, die vervolgens in de luidsprekeruitgangsaansluiting wordt gestoken.
   Opmerkingen:
   • Steek de luidsprekerconnector volledig in om een slechte verbinding te voorkomen, of dat de draad losraakt door trillingen van het voertuig, enz.
   • De luidsprekerconnector kan op beide manieren worden aangesloten, ongeacht de polariteitsaanduiding.
   • Sluit geen luidsprekerkabels aan elkaar of aan het chassis aan.

4. Externe basregeling (optie)
   Sluit de Remote Bass Control Unit (afzonderlijk verkrijgbaar) aan om het uitgangsniveau van de head-unit en het ingangsversterkingsniveau van het apparaat aan te passen. Raadpleeg voor meer informatie " Aanpassing van de ingangsversterking" van "SCHAKELAARINSTELLINGEN" in de gebruikershandleiding.

5. RCA-ingangsaansluitingen
   Sluit deze aansluitingen aan op de line-out-kabels van uw head-unit met behulp van RCA-verlengkabels (afzonderlijk verkrijgbaar).

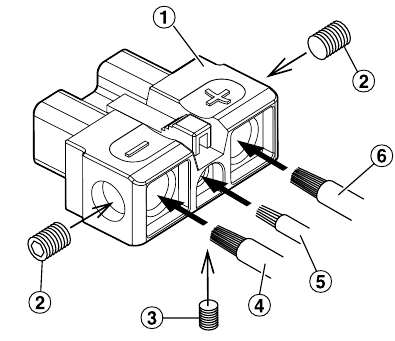

   Afb. 7
   1. Batterijconnector
   2. Zeskantschroef (groot)
   3. Zeskantschroef (klein
   4. Aardingskabel
   5. Externe inschakeldraad
   6. Batterijkabel

6. Pre-Out aansluitingen
   Deze aansluitingen bieden een lijnniveau-uitgang. Dit is een ideale uitgang voor het aansturen van een tweede subwooferversterker. Deze uitgang is full-range en wordt niet beïnvloed door de crossover.

7. Batterijconnector
   Maak de aansluitingen voor de batterij, de externe inschakeling en de aarde (zoals weergegeven) op de batterijconnector. Steek de stekker in aansluiting 1.

8. Batterijkabel (geel, afzonderlijk verkrijgbaar)
   Zorg ervoor dat u een zekering zo dicht mogelijk bij de positieve (+) pool van de batterij plaatst. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van een kortsluiting. Raadpleeg "Voorzorgsmaatregelen bij het aansluiten van stroomdraden".

9. Externe inschakeldraad (blauw/wit, afzonderlijk verkrijgbaar)
   Sluit deze draad aan op de externe inschakeling of de antenne (positieve trigger, (+) 12V alleen) van uw head-unit.

10. Aardingskabel (zwart, afzonderlijk verkrijgbaar)
    Sluit deze draad stevig aan op een schoon, blank metalen punt op het chassis van het voertuig. Controleer of dit punt een echte aarde is door de continuïteit te controleren tussen dat punt en de negatieve (–) pool van de voertuigaccu. Aard al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen. Raadpleeg "Voorzorgsmaatregelen bij het aansluiten van stroomdraden".

Voorzorgsmaatregelen bij het aansluiten van stroomdraden

De stroomdraad kan pas worden aangesloten als het uiteinde is gestript. Hieronder wordt uitgelegd hoe u het gestripte uiteinde van de stroomdraad aansluit.

Opmerkingen:

• Gebruik de meegeleverde zeskantschroeven voor deze aansluiting. Het wordt ten zeerste aanbevolen dit door de dealer te laten uitvoeren.
• Als u deze aansluiting zelf maakt, zorg er dan voor dat de aansluiting correct is door de onderstaande instructies zorgvuldig te volgen.
• Zorg ervoor dat u de meegeleverde zeskantschroeven gebruikt voor deze aansluiting.
• Sluit om veiligheidsredenen de batterijdraad als laatste aan.
• Om te voorkomen dat de kabels losraken of dat het apparaat valt, mag u het apparaat niet aan de draad dragen.
• Zorg ervoor dat u een zekering zo dicht mogelijk bij de batterij plaatst. Zorg ervoor dat u een zekering gebruikt met de juiste waarde voor de stroomdraad.

1. Controleer de draaddikte.
   Opmerkingen:
   • 4AWG/21 mm² is de minimale grootte van de stroom- en aardingskabel die moet worden gebruikt om deze versterker aan te sluiten. De lengte van deze kabels mag niet langer zijn dan 1 m om een veilige werking te garanderen.
   • Als de lengte van de stroom- en aardingskabels langer is dan 1 m, of als u meer dan één versterker aansluit, moet een stroomverdeelblok worden gebruikt met stroom- en aardingskabels van 2AWG of 1/0AWG/33 mm² of 53 mm² , afhankelijk van de benodigde lengte.
   • Raadpleeg bij twijfel uw dealer of de klantenservice over de juiste draaddikte die u moet gebruiken.

2. Strip tussen 7-10 mm (9/32"-3/8") van de isolatie van de stroomdraad om de geleider bloot te leggen.
   Opmerkingen:
   • Als de lengte van de blootliggende geleider te kort is, kan er een slechte verbinding optreden die storingen of geluidsonderbrekingen veroorzaakt.
   • Omgekeerd kan er een elektrische kortsluiting optreden als de blootliggende geleider te lang is.

3. Draai de zeskantschroeven van de draadaansluiting van het apparaat los, steek de blootliggende geleider in de aansluiting en draai deze ten slotte vast om de verbinding te beveiligen.
4. Controleer of de stroomdraad stevig is aangesloten.

Voorzorgsmaatregelen bij het aansluiten van luidsprekerdraden

Wanneer u de luidsprekerkabel op het apparaat aansluit, moet u de luidsprekerkabel in de luidsprekerconnector steken. Hieronder wordt uitgelegd hoe u de luidsprekerkabel in de luidsprekerconnector steekt.

1. Controleer de draaddikte.
   Opmerkingen:
   • De beschikbare luidsprekerkabeldikte voor dit apparaat is 8AWG-16AWG/8 mm2 - 13 mm2.
   • Raadpleeg bij twijfel uw dealer over de juiste draaddikte die u moet gebruiken.

2. Strip tussen 7-10 mm (9/32"-3/8") van de isolatie van de draad om de geleider bloot te leggen.
   Opmerkingen:
   • Als de lengte van de blootliggende geleider te kort is, kan er een slechte verbinding optreden die storingen of geluidsonderbrekingen veroorzaakt.
   • Omgekeerd kan er een elektrische kortsluiting optreden als de blootliggende geleider te lang is.
3. Draai de 2 zeskantschroeven van de luidsprekerstekker volledig los met behulp van de zeskantmoersleutel (klein, meegeleverd).
4. Steek de blootliggende geleider van de luidsprekerkabel volledig in het draadaansluitgat. Raadpleeg Afb. 8.

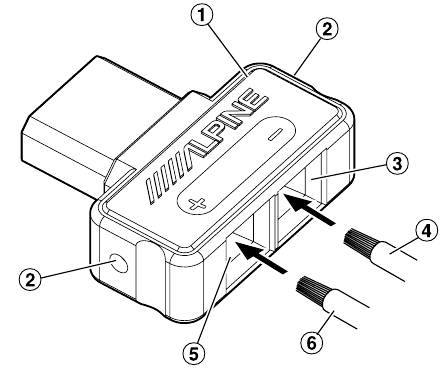

   Afb. 8
   1. Luidsprekerconnector
   2. Zeskantschroefgat
   3. Negatieve draadaansluiting
   4. Luidsprekerkabel (negatief)
   5. Positieve draadaansluiting
   6. Luidsprekerkabel (positief)
      Opmerking:
      • Steek de luidsprekerkabel in acht neming van de +/- indicaties op de luidsprekerconnector. Steek de positieve luidsprekerkabel in de positieve luidsprekerterminal en de negatieve luidsprekerkabel in de negatieve luidsprekerterminal.

5. Draai de 2 zeskantschroeven vast met behulp van de zeskantmoersleutel (klein, meegeleverd).

SCHAKELAARINSTELLINGEN

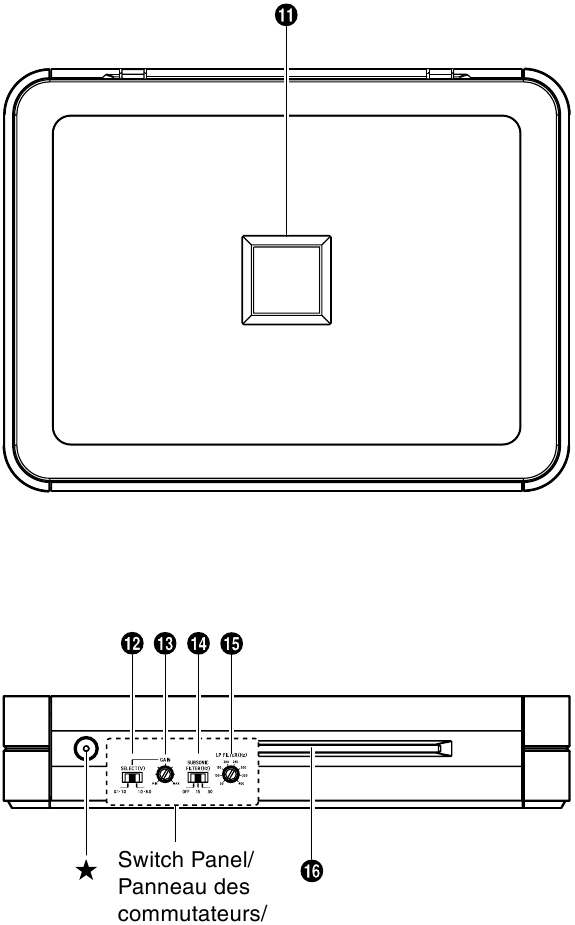

Afb. 9

Verwijder bij het maken van aanpassingen 12-15 hieronder de zeskantschroef (aangegeven met ★ in de illustratie) met behulp van de zeskantmoersleutel (klein, meegeleverd) en open vervolgens de bedieningsklep.

11. Stroomindicator
    Licht op wanneer de stroom is ingeschakeld. Is uit wanneer de stroom is uitgeschakeld.
12. Keuzeschakelaar ingangsversterking
    Stel deze schakelaar in op basis van het uitgangsniveau van de head-unit.
    Zet hem op de stand "0.1 -1.0 (V)" als het uitgangsniveau van de head-unit 0.1 -1.0 (V) is. Zet hem op de stand "1.0 -8.0 (V)" als het uitgangsniveau van de head-unit 1.0 -8.0 (V) is.
13. Aanpassing van de ingangsversterking
    Zet de PDX-M12/M6 ingangsversterking op de minimumstand. Gebruik een dynamische CD als bron en verhoog het volume van de head-unit totdat de uitgang vervormt.
    Verlaag vervolgens het volume met 1 stap (of totdat de uitgang niet langer vervormd is). Verhoog nu de versterking van de versterker totdat het geluid van de luidsprekers vervormd raakt. Verlaag de versterking iets zodat het geluid niet langer vervormd is om de optimale versterkingsinstelling te bereiken.
    Het aanpassingsbereik van de ingangsversterking varieert afhankelijk van de instelling van de keuzeschakelaar voor de ingangsversterking (zie " Keuzeschakelaar ingangsversterking")

14. Keuzeschakelaar Subsonic Filter Mode
    1. Zet deze schakelaar op "OFF" (UIT) om de laagste beschikbare frequenties te horen (of te voelen).


    2. Zet hem op "15" om de inhoud onder 15 Hz te verminderen. Dit kan kleinere subwoofers (<10", 25 cm) helpen om het geluid met minder vervorming weer te geven.


    3. Zet hem op "30" bij het aansluiten van kleine (niet-subwoofer) luidsprekers die niet bedoeld zijn om lage bas onder 30 Hz weer te geven. Dit voorkomt dat kleinere luidsprekers overbelast worden door frequenties die ze niet hoorbaar kunnen weergeven.


15. Aanpassingsknop crossover-frequentie (LP FILTER)
    Maakt aanpassing van de crossover-frequentie mogelijk, door aan de knop te draaien om een willekeurige frequentie tussen 50 en 400 (Hz) als crossover-punt te selecteren.
16. Statusindicator

CONTROLELIJST AANSLUITINGEN

Controleer uw head-unit op de onderstaande voorwaarden (Afb. 10):

Afb. 10

1. Blauw/wit
2. Antenne
3. Externe inschakeldraad
4. Naar de externe inschakeldraden van andere Alpine-componenten
5. SPST-schakelaar (optioneel)
6. Zekering (3A)
7. Zo dicht mogelijk bij de ontstekingsaftakking van het voertuig
8. Ontstekingsbron

1. De head-unit heeft geen externe inschakeling of antenne-draad.
2. De antenne-draad van de head-unit wordt alleen geactiveerd als de radio aan staat (schakelt uit in de tape- of CD-modus).
3. De antenne-draad van de head-unit is een logisch niveau-uitgang (+) 5V, negatieve trigger (aardings type), of kan (+) 12V niet vasthouden wanneer deze is aangesloten op andere apparatuur in aanvulling op de antenne van het voertuig. Als een van de bovenstaande voorwaarden van toepassing is, moet de externe inschakeldraad van uw PDX-M12/M6 worden aangesloten op een geschakelde stroombron (ontsteking) in het voertuig. Zorg ervoor dat u een zekering van 3 A zo dicht mogelijk bij deze ontstekingsaftakking gebruikt. Met behulp van deze aansluitmethode wordt de PDX-M12/M6 ingeschakeld en blijft deze ingeschakeld zolang het contactslot is ingeschakeld.

   Als dit bezwaarlijk is, kan een SPST-schakelaar (Single Pole, Single Throw), in aanvulling op de hierboven genoemde 3A-zekering, in de PDX-M12/M6 inschakeldraad worden geïnstalleerd. Deze schakelaar wordt vervolgens gebruikt om de PDX-M12/M6 in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet rijdt. Anders blijft de versterker aan en raakt de batterij leeg.

TYPISCHE SYSTEEMAANSLUITINGEN

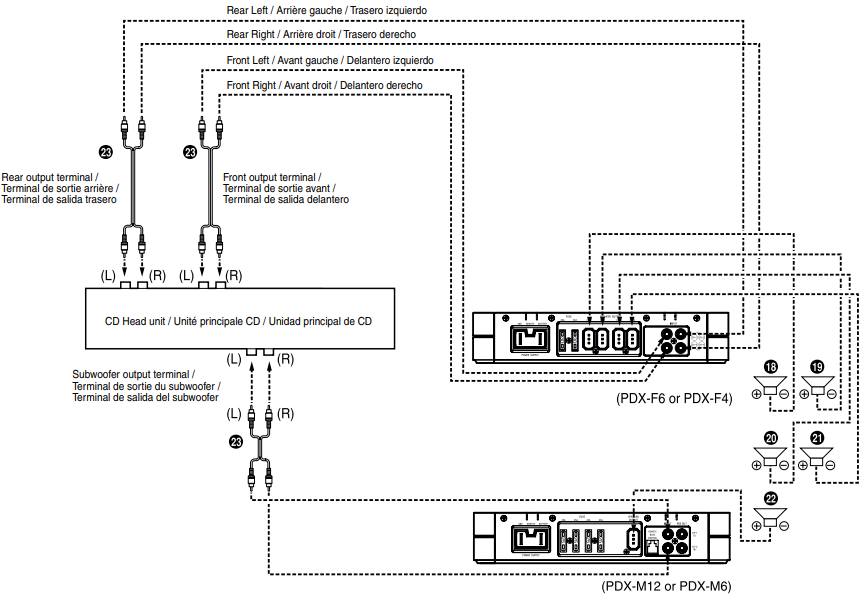

5-luidsprekersysteem

Fig. 11

17. Centerluidspreker (apart verkrijgbaar)
18. Linkervoorluidspreker (apart verkrijgbaar)
19. Rechtervoorluidspreker (apart verkrijgbaar)
20. Linkerachterluidspreker (apart verkrijgbaar)
21. Rechterachterluidspreker (apart verkrijgbaar)
22. Subwoofer (apart verkrijgbaar)
23. RCA-verlengkabel (apart verkrijgbaar)
24. Luidsprekerconnector
25. Hoofdeenheid, enz.
26. Y-adapter (apart verkrijgbaar)
27. Glasvezelkabel (apart verkrijgbaar)

OPMERKINGEN:
Neem het volgende in acht bij gebruik van de glasvezelkabel.

• Wikkel de glasvezelkabel niet kleiner dan een radius van 30 mm (1-3/16').
• Plaats niets bovenop de glasvezelkabel.

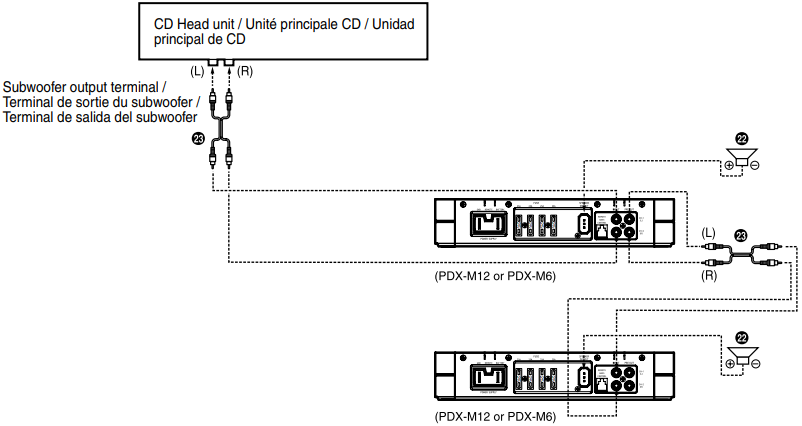

2-subwoofersysteem

Fig. 12 a

Belangrijke tips over het bruggen van een versterker/Conseils importants lors de la mise en pont d'un amplificateur

OPMERKING:

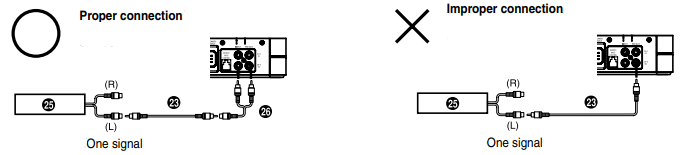

De volgende problemen kunnen optreden als deze niet correct is aangesloten.

1. Eén ingang aan één kant resulteert in een lage output.
2. Eén ingang aan één kant veroorzaakt een storing.
3. Eén ingang aan één kant kan meer verwarming veroorzaken en dus resulteren in een eerdere werking van de beveiliging tegen oververhitting.

   Fig. 12 b

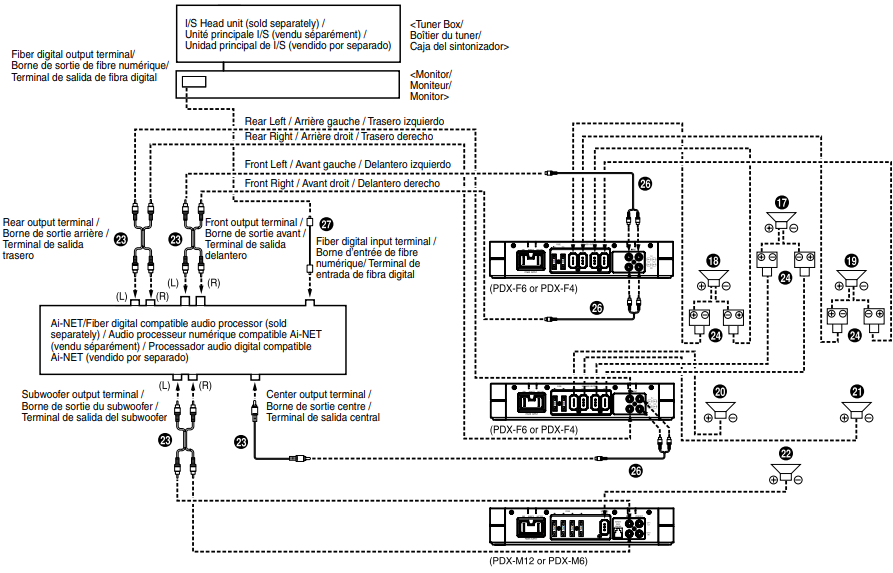

5.1-kanaals luidsprekersysteem

Fig. 13

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine PDX-M12, PDX-M6 - Handleiding mono-eindversterker

Beschikbare talen
