Alpine TUE-DAB1U - DAB+ TUNER Handleiding

Beschrijving van het apparaat

Achterkant

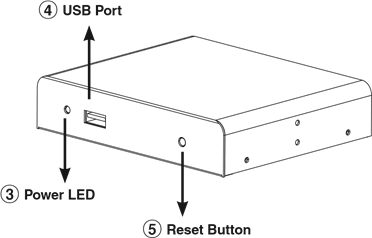

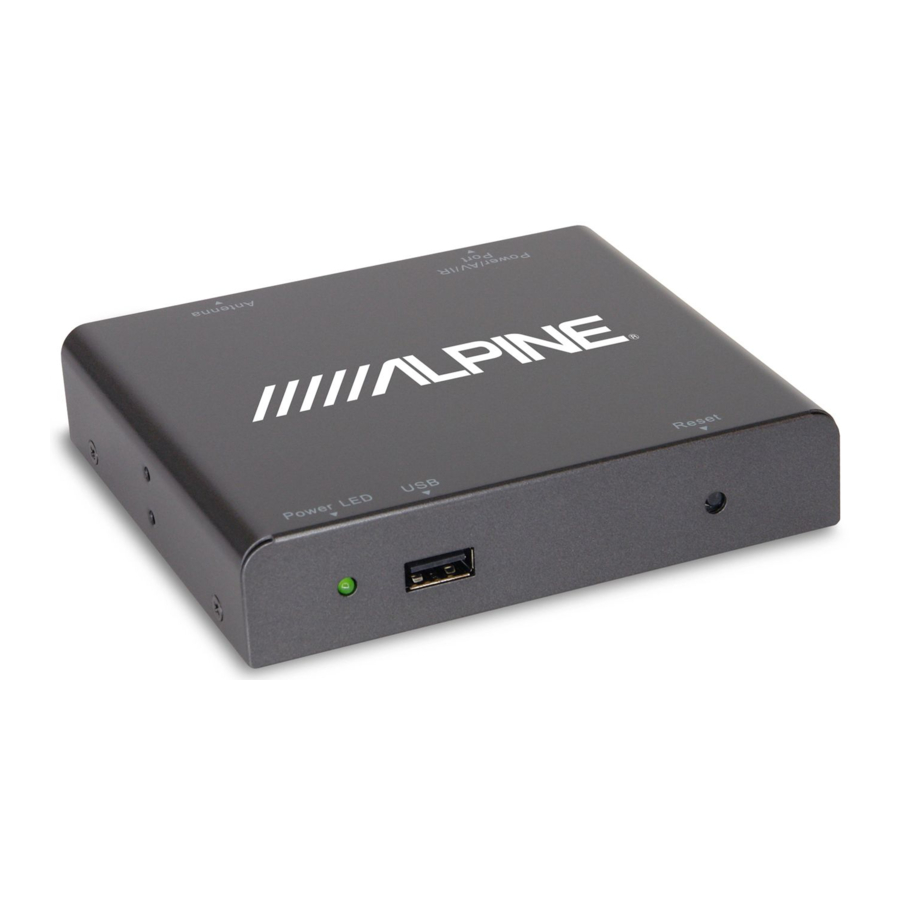

Voorkant

1. Systeemconnector: Combinatie van stroomingang, ACC-ingang, afstandsbediening, video- en audio-uitgang
2. Antenneconnector: Antenneaansluiting
   ( OPMERKING: Deze DAB-unit levert +5V antennestroom op deze ingangen voor 5V actieve antennes)
3. Stroom: De 'Power' (Stroom) LED geeft aan of de 12V- of 24V-voeding succesvol op het apparaat is aangesloten
4. USB-poort: Sluit de USB-stick aan om de software bij te werken
5. Reset: Systeemresetknop

Herinnering: sluit de antenne aan voordat u het apparaat inschakelt.
Als u het apparaat inschakelt voordat u de antennes aansluit, ontvangt de ontvanger mogelijk geen signaal. Sluit eerst de antenne aan en schakel vervolgens het apparaat in.

DAB-antenne-installatie

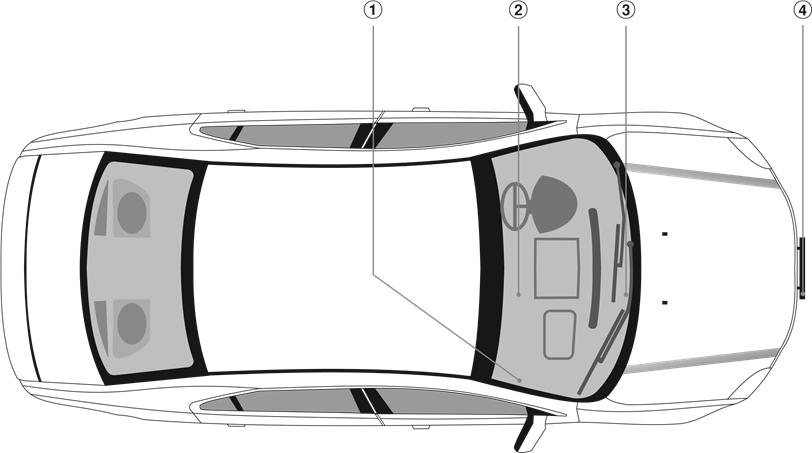

De DAB-ontvangst varieert van voertuig tot voertuig en het kan nodig zijn om verschillende montageposities uit te proberen om te bepalen welke positie het sterkste signaal in uw voertuig biedt. Raadpleeg het onderstaande diagram voor enkele van onze aanbevelingen:

1. Nabij de A-stijl van de voorruit
2. Bovenkant van de voorruit
3. Onderkant van de voorruit
4. Achter de voorbumper. (mits deze niet van metaal is)

Zodra een geschikte positie is gevonden, leidt u de antennekabel voorzichtig naar de ontvangereenheid en sluit u deze aan op de antenne-ingang.

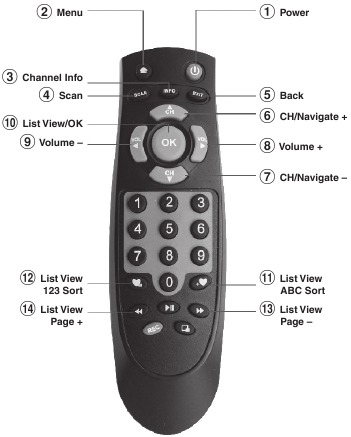

Bediening van de afstandsbediening

	Knopnaam	Functie
1		Selecteer inschakelen of stand-by
2		Ga naar het menuscherm
3	INFO	Kanaalinformatie weergeven
4	SCAN	Om automatisch naar zenders te zoeken
5	EXIT	Terug
6	CH ▲	Kanaal omhoog
7	CH ▼	Kanaal omlaag
8	VOL ►	Volume omhoog
9	VOL ◄	Volume omlaag
10	OK	Lijstweergave/OK
11		Lijstweergave ABC sorteren
12		Lijstweergave 123 sorteren
13		Lijstweergave pagina –
14		Lijstweergave pagina +

Plaats de meegeleverde batterij voordat u probeert uw afstandsbediening te bedienen.

Als de batterij in de afstandsbediening bijna leeg is, vervang dan de batterij zoals hieronder beschreven.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening.
2. Vervang de oude batterij door een nieuwe.
3. Plaats de klep terug op basis van de inkeping.

Aan de slag

Sluit de DAB-antenne aan en zorg ervoor dat alle andere aansluitingen zijn gemaakt volgens het systeemaansluitschema achter in deze handleiding.

Het apparaat inschakelen

1. Schakel de ACC of IGN van het voertuig in. (Of start het voertuig)
2. Wanneer het apparaat stroom heeft, gaat de POWER (STROOM) LED-indicator groen branden.

3. Selecteer de AUX-ingang op uw Alpine AV- of AVN-unit.

Automatische zender scan

De TUE-DAB1U start automatisch een scan naar beschikbare zenders. Zodra de scan is voltooid, begint het afspelen van de eerste zender in de lijst met zenders. Als er maar weinig zenders worden gevonden, controleer dan of uw antenne 5V fantoomvoeding nodig heeft. De standaardinstelling voor fantoomvoeding is 'OFF' (UIT).

De voeding instellen voor actieve antenne

Druk op de MENU (MENU)-knop op het afspeelscherm.

Selecteer Antenna (Antenne) in het Menu Screen (Menuscherm).

Selecteer Phantom Supply (Fantoomvoeding) 'ON' (AAN) alleen als u zeker weet dat uw antenne 5V-voeding nodig heeft van de ontvanger. Raadpleeg bij twijfel uw dealer.

Bevestig het waarschuwingsbericht door 'YES' (JA) te selecteren.

Gebruik de return (terug)-knop om terug te gaan naar het Menu (Menu)-scherm. Selecteer 'Search' (Zoeken) om een nieuwe scan te starten.

Na het automatische zoekproces start de uitzendservice automatisch als er zenders worden gevonden.

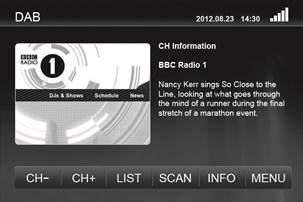

Druk op de knoppen [CH+]/[CH–] om uw favoriete DAB/DAB+-zender te selecteren.

De zenderlijst sorteren

Druk op de 'LIST' (LIJST)-knop om een lijst met alle beschikbare zenders te zien.

Na een automatische scan verschijnen de zenders in de volgorde waarin ze worden uitgezonden in hun ensemble of multiplex. In deze modus hebt u mogelijk geen sorteervolgorde die eenvoudige navigatie mogelijk maakt, maar u kunt snel van zender naar zender schakelen.

Als u liever alle zenders alfabetisch sorteert, drukt u op de 'ABC' (ABC)-knop. Na korte tijd kunt u zenders openen op alfabetische volgorde. Overschakelen van de ene zender naar de andere kan betekenen dat het ensemble/multiplex ook wordt gewijzigd. Dit veroorzaakt een korte vertraging totdat het afspelen wordt hervat als de frequenties veranderen.

Het infoscherm

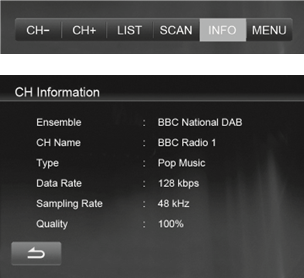

Als u op de 'INFO' (INFO)-toets in het afspeelscherm drukt, kunt u aanvullende technische informatie over de ontvangen zender bekijken.

Instellingen

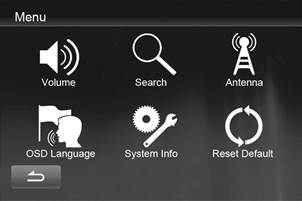

Alle noodzakelijke instellingen zijn toegankelijk via het Menuscherm.

De volume-instelling is bedoeld om het volume aan te passen aan de andere bronnen bij gebruik van een Alpine-scherm met directe aanraakbediening. Desalniettemin kunnen er volumeverchillen zijn tussen de uitzendingen.

Er zijn zes keuzes voor de OSD-taal.

Systeeminformatie laat u de softwareversie van het product zien en een software-upgrade starten (indien van toepassing).

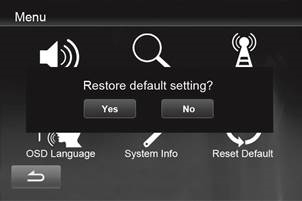

In het geval dat de fabrieksinstellingen moeten worden hersteld, zal 'Reset Default' (Standaardwaarden herstellen) deze taak uitvoeren na een bevestiging.

Probleemoplossing

Kenmerken en specificaties

Compatibele Alpine-units

De volgende Alpine-producten kunnen de TUE-DAB1U volledig bedienen vanaf het aanraakscherm: ICS-X7, ICS-X8, INA-W910R, INE-W92xR, INE-W97xBT, IVA-D511R/RB, IVA-D800R, IVE-W530BT, IVE-W535BT.

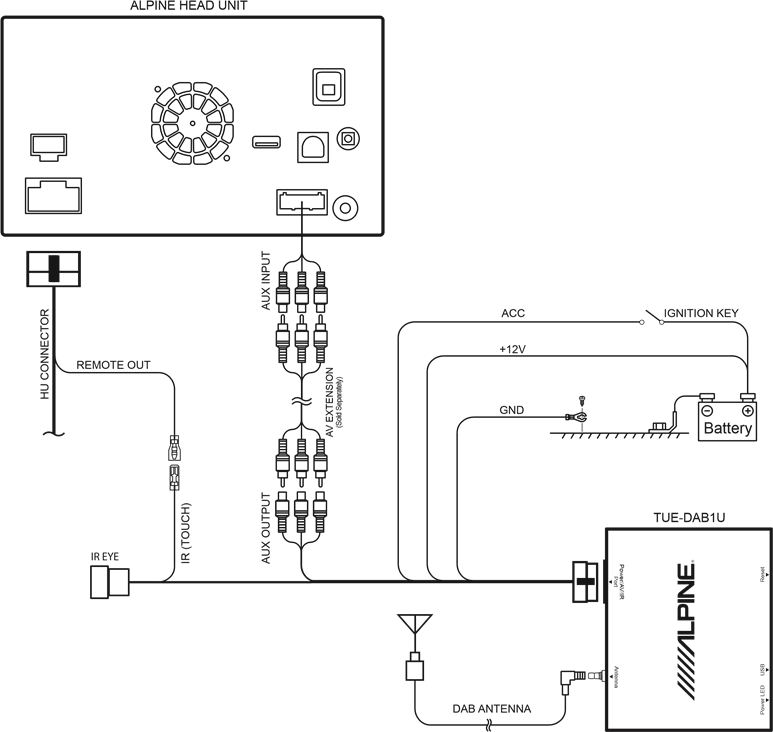

Systeemaansluitingen

Een Alpine-scherm gebruiken met directe aanraking:

Opmerking: Zie het gedeelte 'De AUX-modus instellen' in de handleiding van uw Alpine Headunit voor meer informatie over het inschakelen van de aanraakbediening. De modus moet worden ingesteld op 'USB-video'.

VEILIGHEIDSINSTRUCTIES

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.

MAAK DE JUISTE AANSLUITINGEN.
Wees bij het maken van aansluitingen op het elektrische systeem van het voertuig bewust van de in de fabriek geïnstalleerde componenten (bijv. de boordcomputer). Tap deze kabels niet af om stroom te leveren aan dit apparaat. Wanneer u het apparaat op de zekeringkast aansluit, zorg er dan voor dat de zekering voor het beoogde circuit van het apparaat de juiste stroomsterkte heeft. Het niet opvolgen hiervan kan leiden tot brand of schade aan het apparaat en/of het voertuig. Raadpleeg bij twijfel uw Alpine-dealer.

KOPPEL VOOR HET BEDRADEN DE KABEL LOS VAN DE MIN-ACCUPOL.
Het niet opvolgen hiervan kan leiden tot elektrische schokken of letsel als gevolg van elektrische kortsluiting.

LEID GEEN ELEKTRISCHE KABELS IN DE BUURT VAN HEETE OF BEWEGENDE ONDERDELEN.
Leid de kabels en bedrading weg van hete of bewegende onderdelen en bevestig ze stevig om hitte-/mechanische schade aan de kabelisolatie te voorkomen, wat kan leiden tot kortsluiting, brand of elektrische schok.

LAS GEEN ELEKTRISCHE KABELS.
Snij nooit kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt het huidige draagvermogen van de draad en kan leiden tot brand of elektrische schok.

NIET INSTALLEREN OP LOCATIES DIE DE BEDIENING VAN HET VOERTUIG KUNNEN BELEMMEREN, ZOALS HET STUUR OF DE SCHAKELHENDEL.
Dit kan het zicht naar voren belemmeren of de beweging bemoeilijken, enz. en kan leiden tot een ernstig ongeval.

BESCHADIG GEEN LEIDINGEN OF BEDRADING BIJ HET BOREN VAN GATEN.
Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om te voorkomen dat u leidingen, brandstofleidingen, tanks of elektrische bedrading raakt, beschadigt of belemmert. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF BESTURINGSSYSTEMEN OM MASSAAANSLUITINGEN TE MAKEN.
Bouten of moeren die worden gebruikt voor de rem- of besturingssystemen (of een ander veiligheidssysteem), of tanks mogen NOOIT worden gebruikt voor installaties of massa-aansluitingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand veroorzaken, enz.

ALLEEN GEBRUIKEN IN AUTO'S MET EEN 12- OF 24-VOLT NEGATIEVE MASSA.
(Neem contact op met uw dealer als u het niet zeker weet.) Het niet opvolgen hiervan kan leiden tot brand, enz.

NEEM BIJ HET GEBRUIK VAN EEN BOOR OM EEN GAT TE MAKEN VOORZORGSMAATREGELEN, ZOALS HET DRAGEN VAN EEN VEILIGHEIDSBRIL, ZODAT ER GEEN FRAGMENTEN IN DE OGEN KOMEN.
Het niet opvolgen hiervan kan leiden tot letsel.

LAAT DE BEDRADING EN INSTALLATIE DOOR EXPERTS UITVOEREN.
De bedrading en installatie van dit apparaat vereist speciale technische vaardigheden en ervaring. Neem voor de veiligheid altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.

ORGANISEER DE BEDRADING ZODAT DEZE NIET WORDT GEKLEMD OF GEKNELD DOOR EEN SCHERPE METALEN RAND.
Leid de kabels en bedrading weg van bewegende delen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt knellen en beschadiging van de bedrading.

STA HET GEBRUIK ONMIDDELLIJK ALS ER EEN PROBLEEM OPTREEDT.
Het niet opvolgen hiervan kan leiden tot persoonlijk letsel of schade aan het product. Breng het terug naar uw erkende Alpine-dealer of het dichtstbijzijnde Alpine Service Centre voor reparatie.

CONTROLEER DE BEDRADING BIJ HET BEVESTIGEN.
Controleer uw bedrading dubbel om er zeker van te zijn dat alle aansluitingen correct en veilig zijn. Oefen ook geen onnodige kracht uit op de kabelboom. Dit kan leiden tot uitval van de batterij, prestatiefouten, schade aan de connector of draadbreuk.
