Alpine 7", Halo9, Halo11 Handleiding

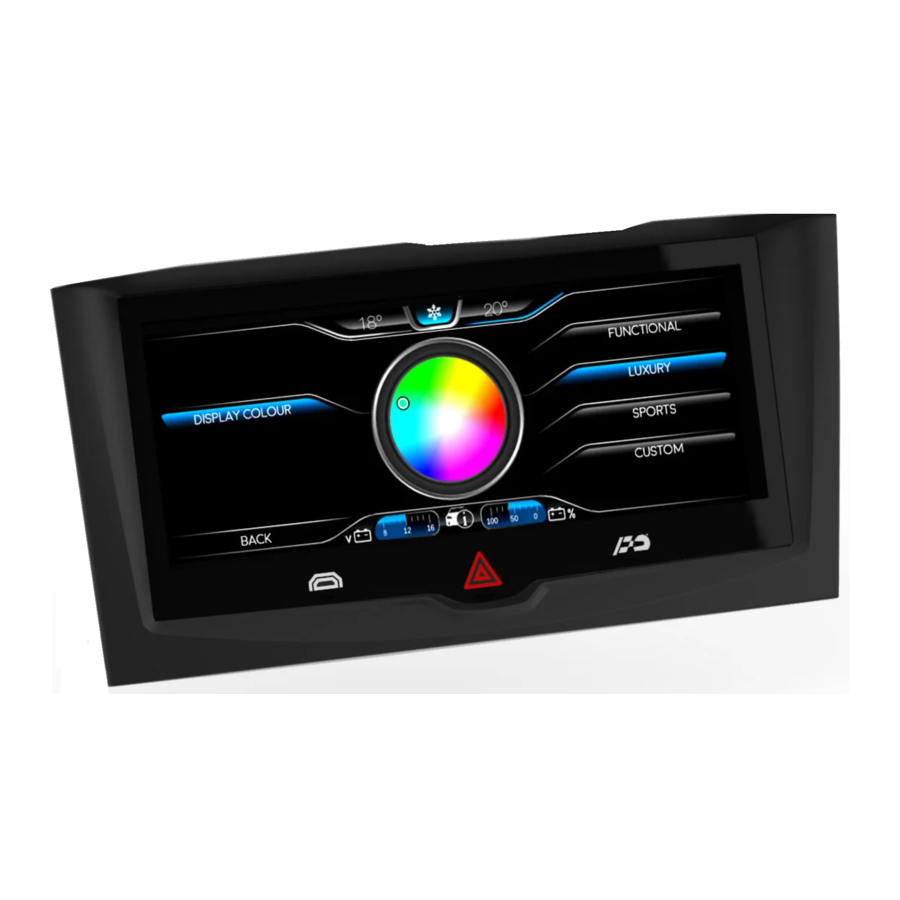

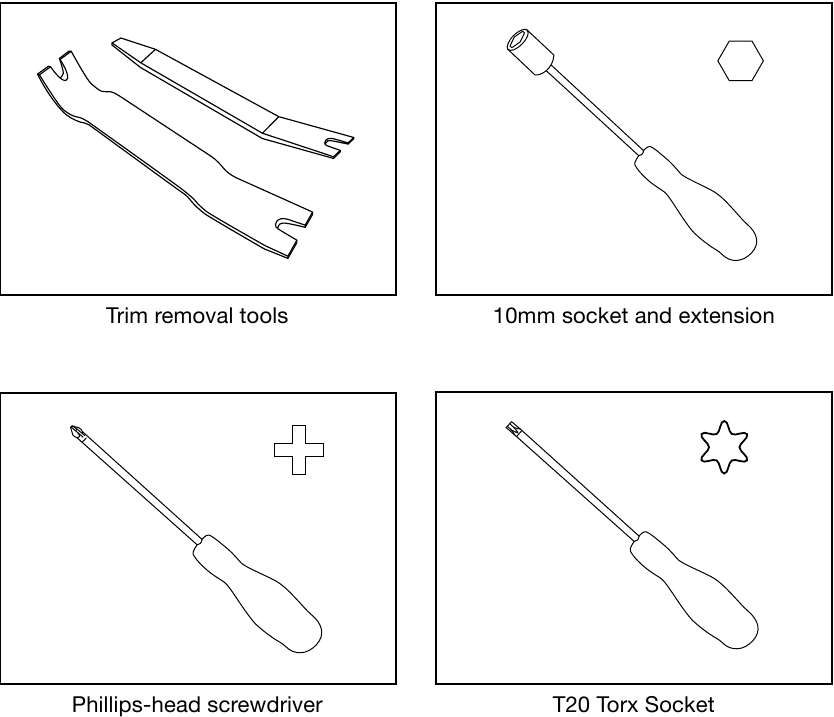

Gereedschap & Hardware

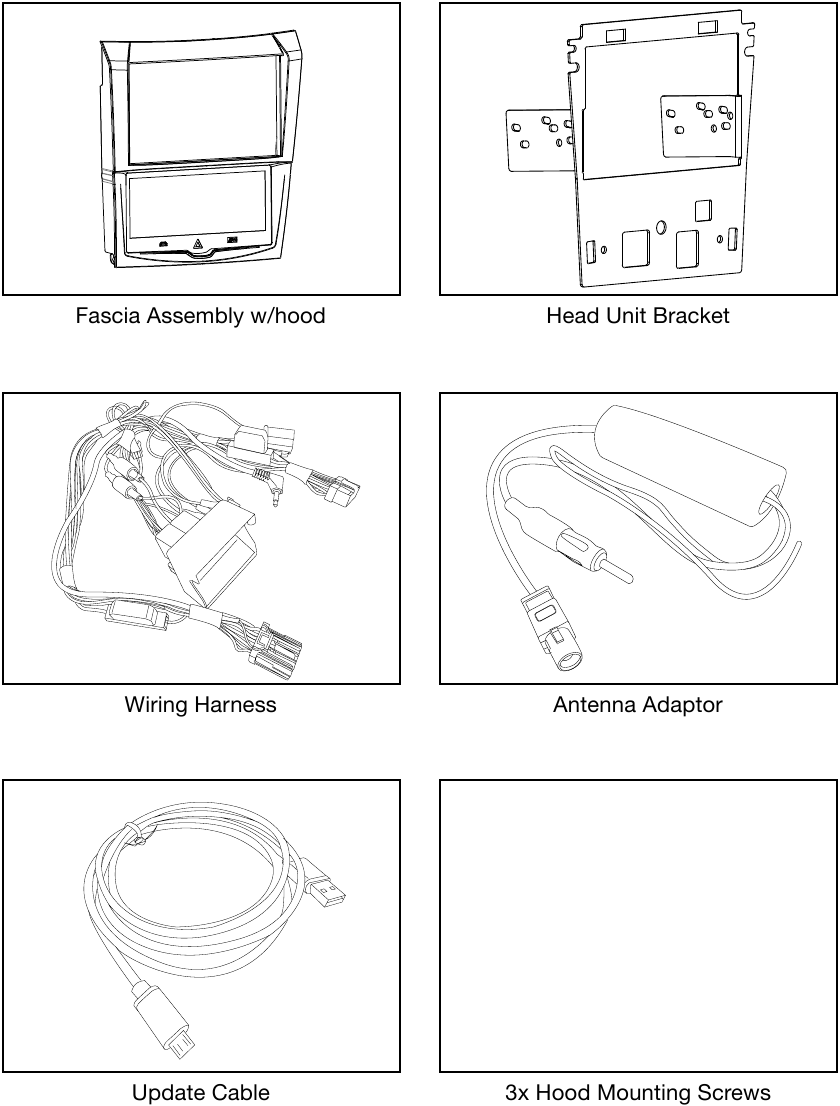

Onderdelen

Demonteren

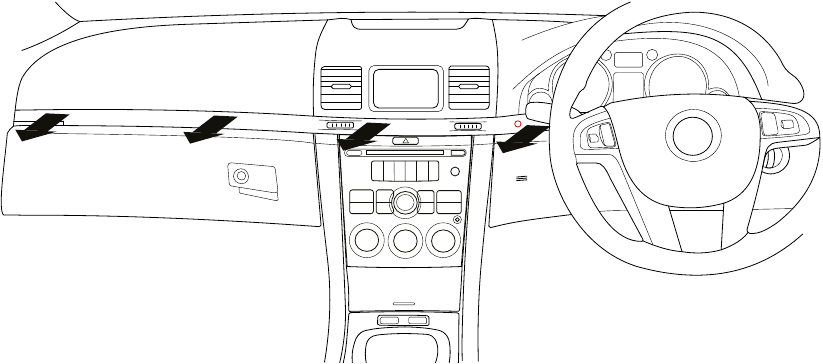

1. Wrik de twee dashboardbekledingen los, beginnend achter het stuurwiel om een verborgen bevestiging te onthullen, draai de bevestiging los en verwijder de resterende bekleding.

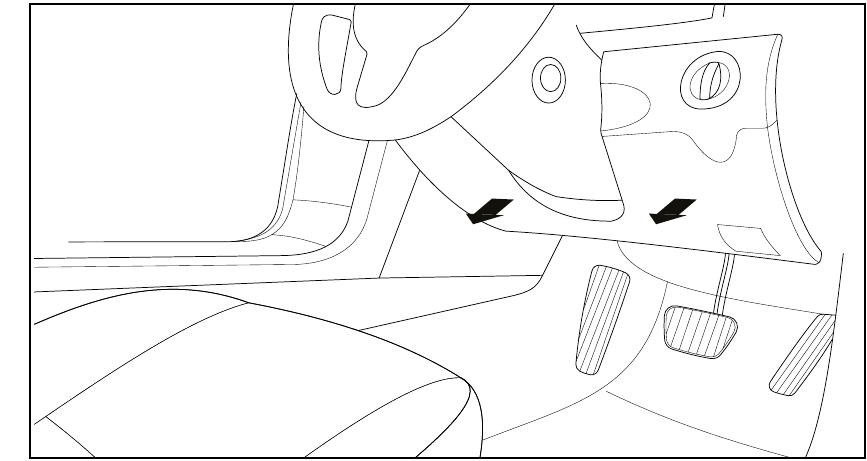

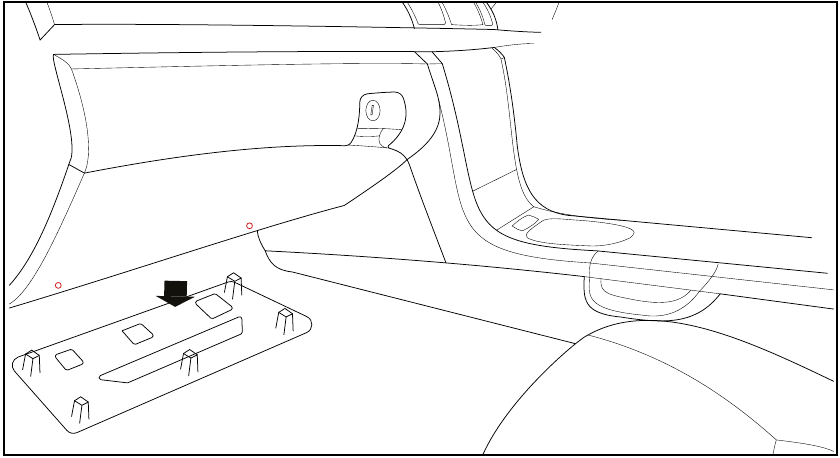

2. Verwijder het voetpaneel onder het dashboardkastje door het eenvoudigweg naar beneden te trekken. Schroef de twee onderste schroeven van het dashboardkastje los.

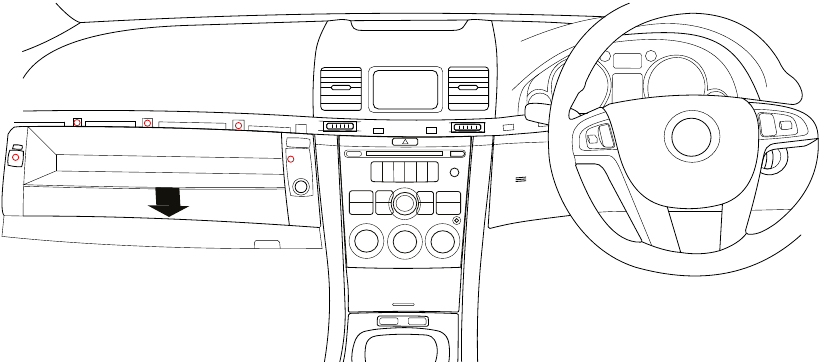

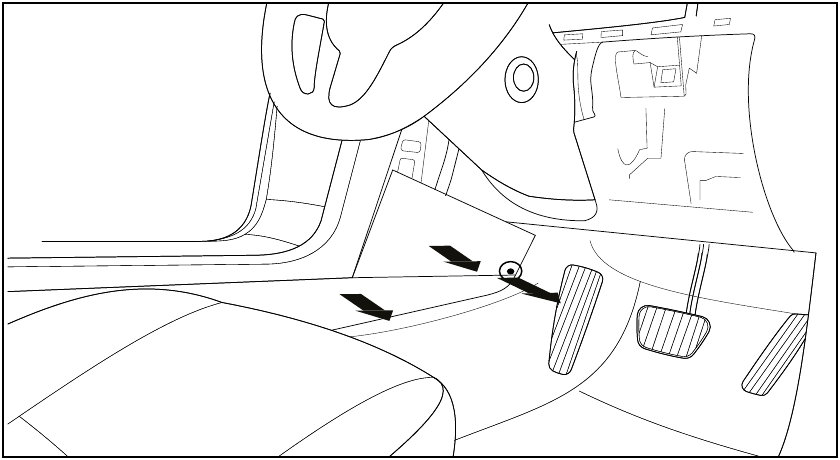

3. Open het dashboardkastje en verwijder de schroefafdekplaten. Schroef de 5 overige schroeven van het dashboardkastje los en trek het dashboardkastje voorzichtig eruit. Verwijder de stekker van de ontgrendeling van de kofferbak.

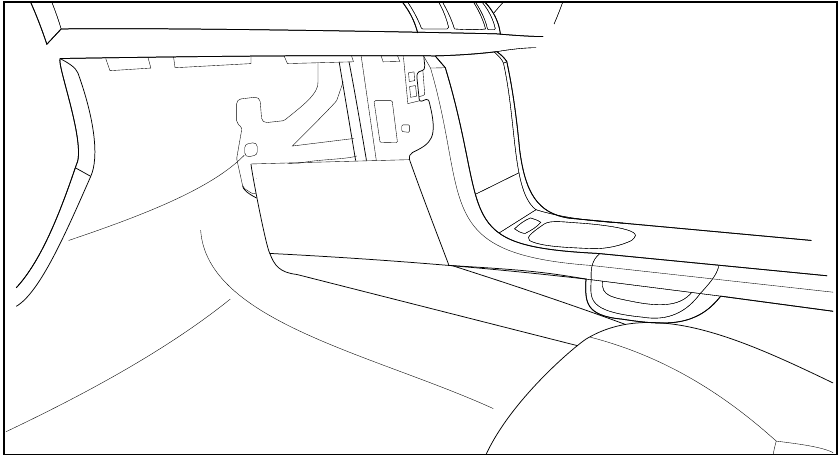

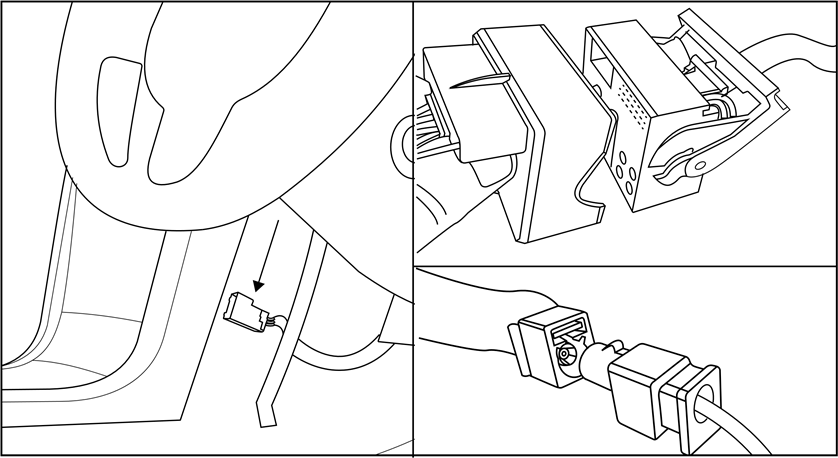

4. Verwijder de linker zijpanelen van de middenconsole en verwijder alle fabrieksradioaansluitingen

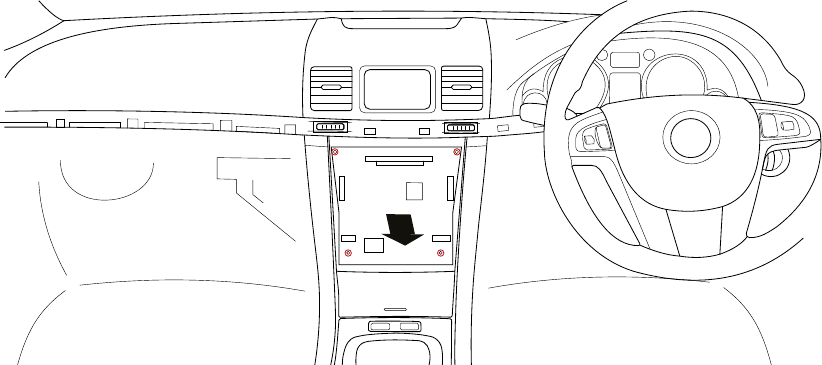

5. Verwijder het sierpaneel waarin de lichtschakelaar is ondergebracht door het eruit en naar beneden te trekken, koppel de stekker van de lichtschakelaar los

6. ALLEEN VOOR MODELLEN MET ÉÉN ZONE

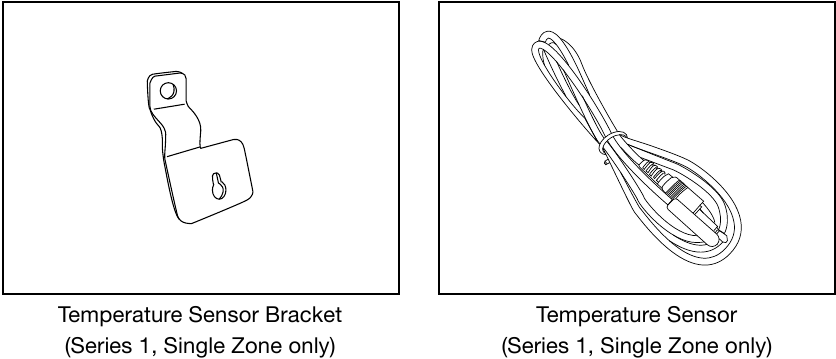

   Bevestig de meegeleverde temperatuursensorbeugel met tape aan het sierstuk. Voer de temperatuursensor door de beugel en houd hem vast met behulp van het gatprofiel

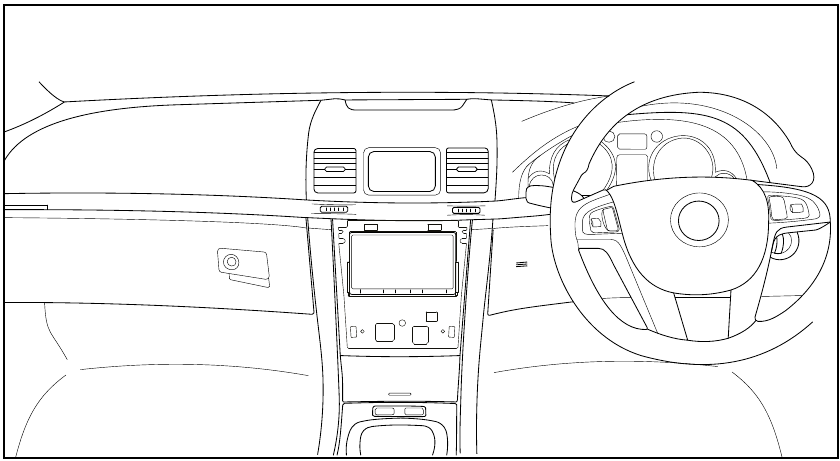

7. Verwijder de rechter zijpanelen van de middenconsole en verwijder alle fabrieksradioaansluitingen

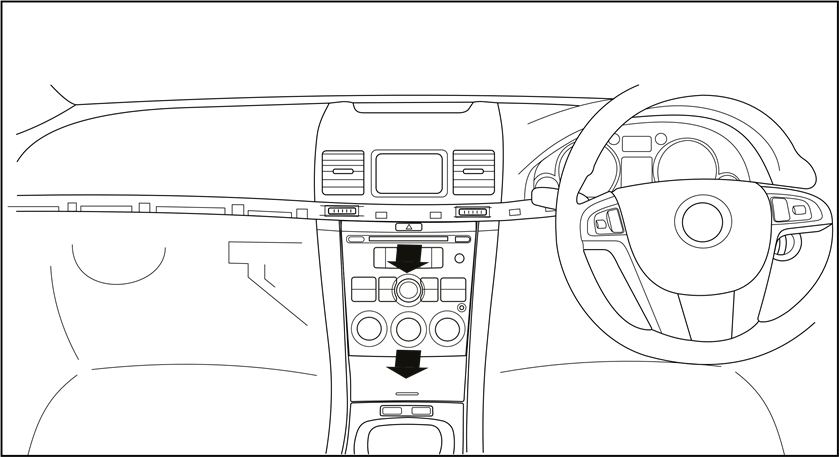

8. Trek aan de voorkant van de fabrieksradio om de frontplaat van de radio te verwijderen

9. Verwijder de vier bevestigingsschroeven van de fabrieksradio en trek vervolgens de fabrieksradio eruit

10. Wrik het sierstuk van de airbag los en verwijder de torx-bevestiging erachter. Verwijder de A-stijlbekleding door deze van de stijl af te wrikken.

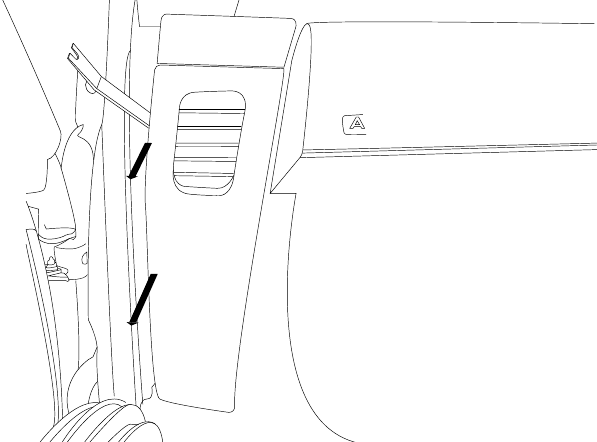

11. Verwijder de deurafdichting aan de passagierszijde voor het ventilatiepaneel aan de passagierszijde. Verwijder het paneel met het gereedschap voor het verwijderen van bekleding.

12. Gebruik de gereedschappen voor het verwijderen van bekleding om de tweeter-afdekking voorzichtig los te wrikken, zoals afgebeeld.

    Wees extra voorzichtig met de clip uiterst rechts, deze breken snel.

Montage

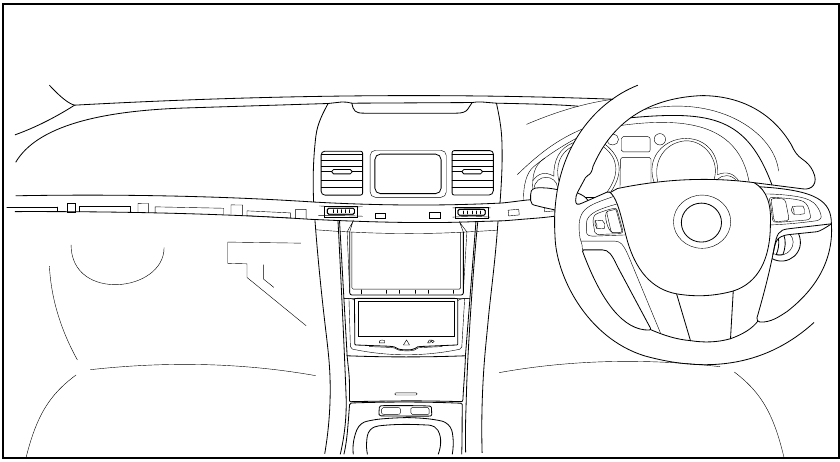

13. Bevestig de DAB-antenne aan de voorruit zoals hierboven afgebeeld, kabelbind aan de A-stijl harnassen.


    Belemmer de airbag aan de zijkant niet

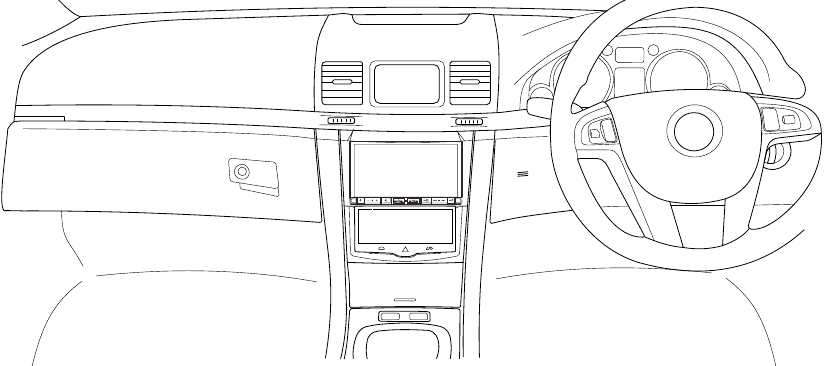

14. Monteer de GPS-antenne op de aangegeven plaats, leid de kabel naar links van het voertuig om de DAB-antenne te ontmoeten, leid beide kabels langs andere harnassen achter het dashboardkastje, gebruik kabelbinders om vast te zetten.

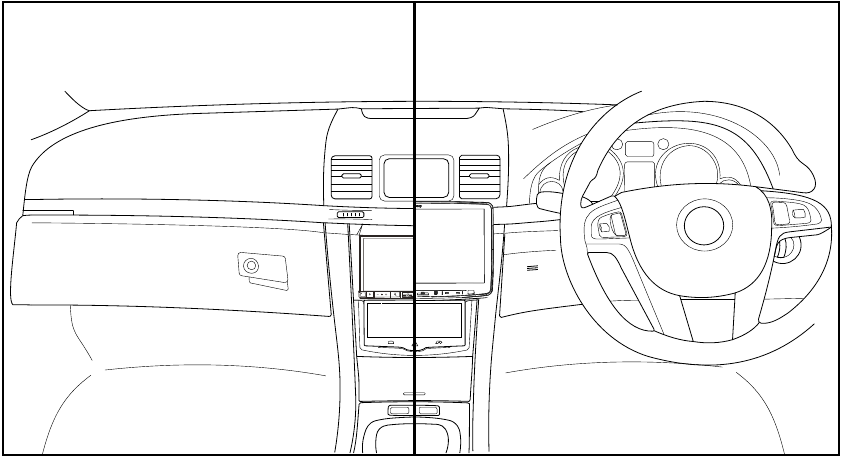

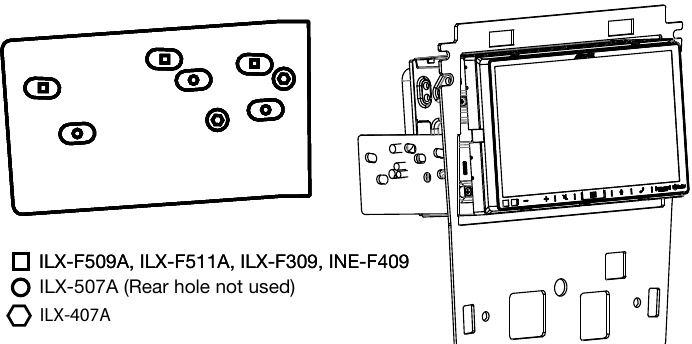

15. Bevestig de head-unit aan de montagebeugel, raadpleeg de bovenstaande handleiding om het gekozen Alpine model te vinden
    Zorg er bij de HALO-installatie voor dat de bevestigingspunten van het scherm in de ingetrokken stand op de juiste gaten staan. positie.

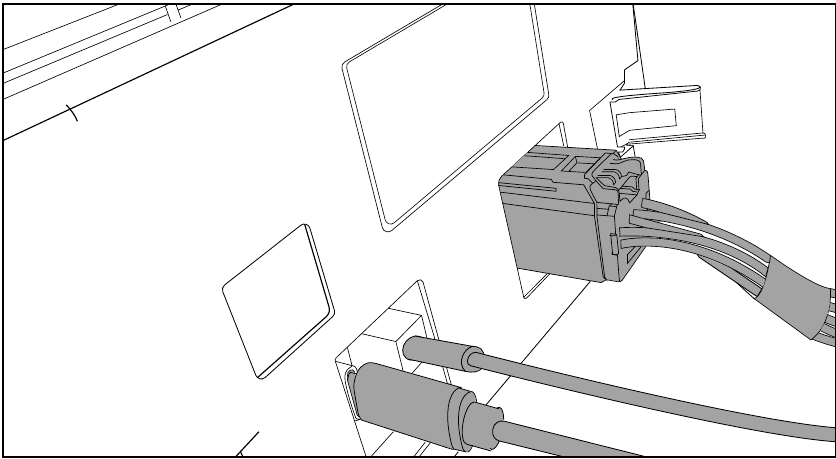

16. Maak verbindingen met de fabrieksinterface zoals hierboven weergegeven. Zorg ervoor dat ze goed op elkaar aansluiten en veilig zijn.

17. Om in de toekomst snelle software-updates mogelijk te maken, leidt u de meegeleverde USB-naar-MicroUSB langs de transmissietunnel aan de passagierszijde, zoals hierboven weergegeven.

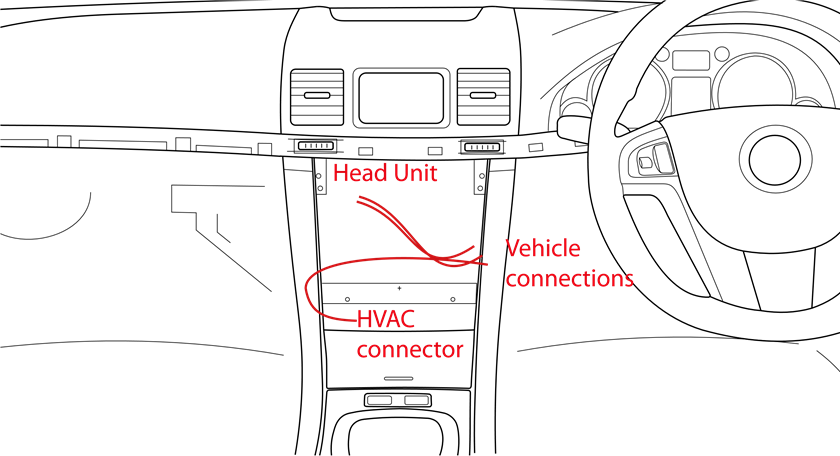

18. Leid de kabelboomaansluitingen zoals hierboven weergegeven. De HVAC-connector, de updatekabel en de temperatuursensor (alleen SZ) moeten onder de getoonde balk worden geleid.


Aansluitschema's

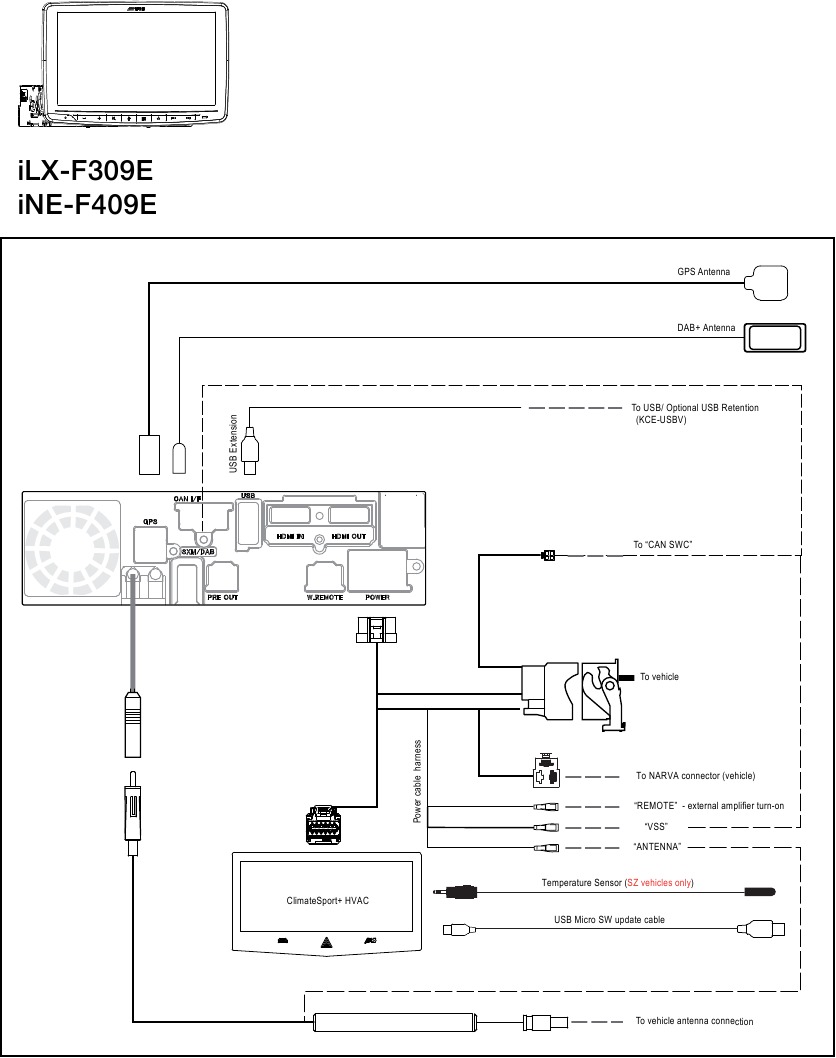

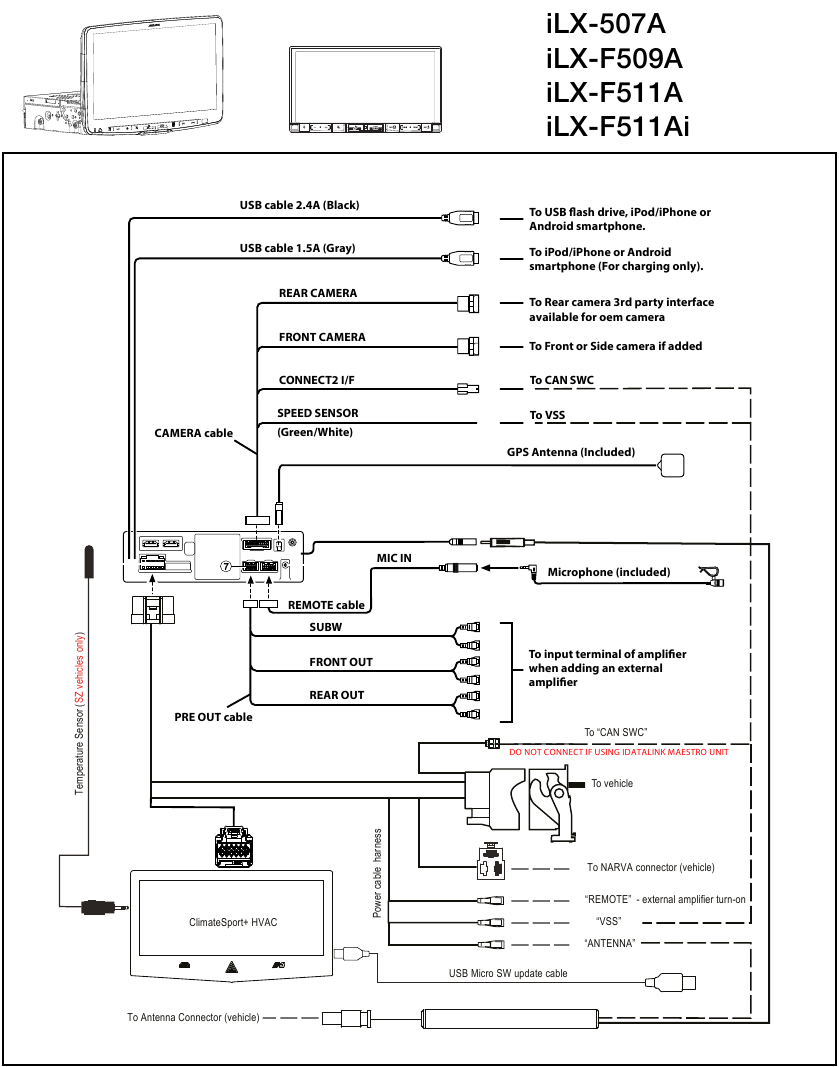

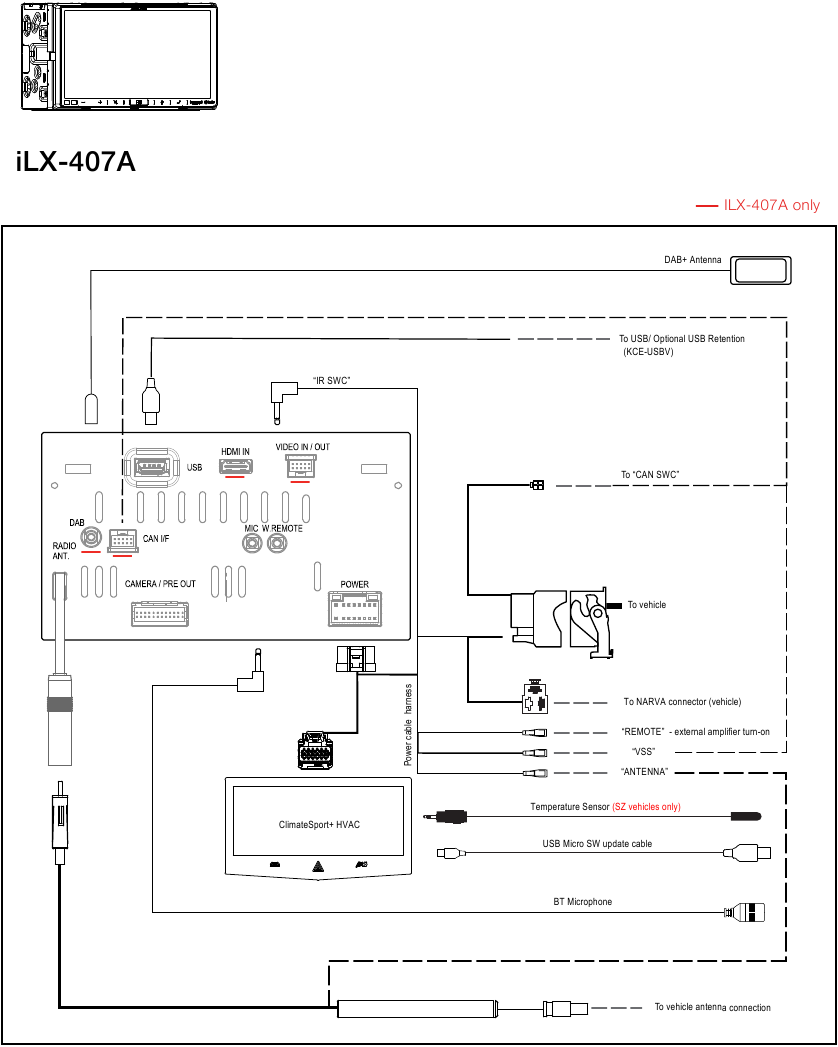

19. Raadpleeg de bovenstaande schema's voor aansluitinstructies en volg de instructies volgens het relevante model.


20. Plaats de beugel en de unit in het dashboard en zet vast met de vastgehouden schroeven van de head-unit.

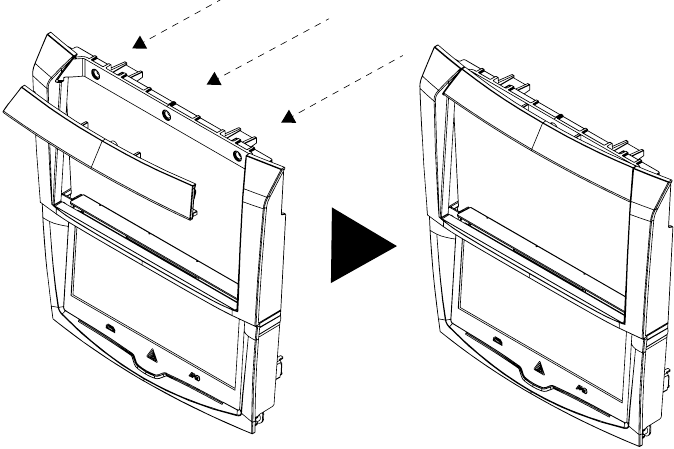

21. Plaats de clips van het paneel van de fabrieksfascia over op de Alpine Fascia. Ga verder met stap 23 als u een HALO-unit installeert.

22. Als u een dubbel-din Alpine unit installeert, bevestigt u het kapstuk aan de fascia met behulp van 3x zelftappende schroeven (meegeleverd).

23. Maak de kabelboomaansluitingen op het HVAC-paneel (raadpleeg "Aansluitschema's" indien nodig) (temperatuursensor alleen nodig voor voertuigen met een enkele zone vanuit de fabriek)

24. Duw het fascia-paneel in de montagebeugel, u zou moeten voelen dat de clips in de beugel grijpen. Ga voor een Dual-Din-installatie verder met stap 27.

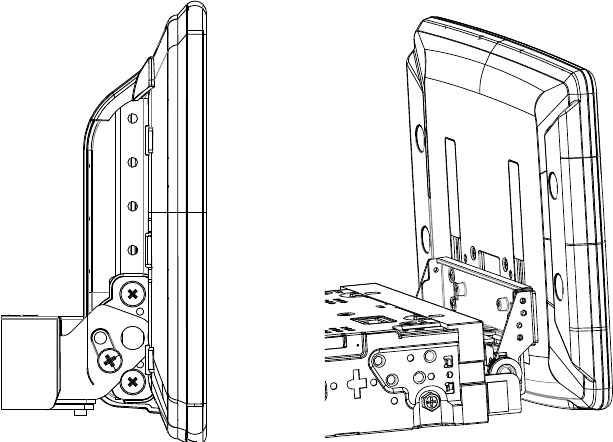

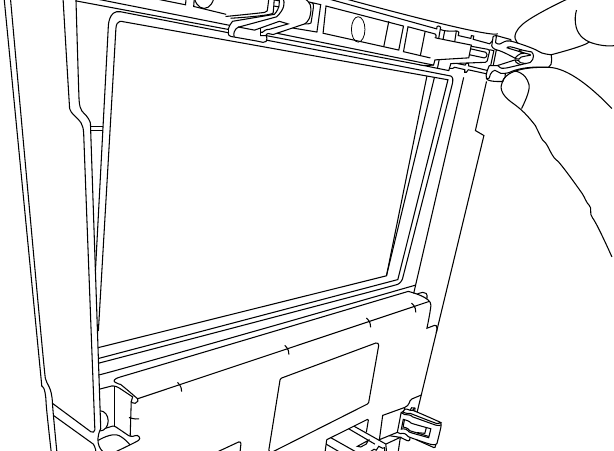

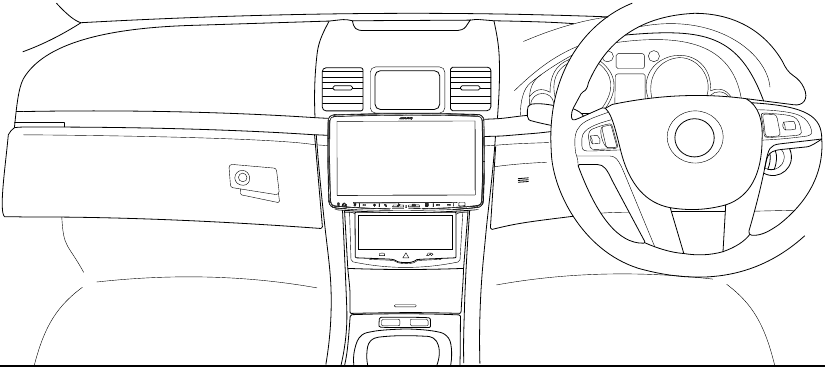

25. Stel het HALO9 scherm in zoals hierboven weergegeven. Voor ILX-F309 en INE-F409 moet de kantelschroef rechtop staan en de hoogte schroeven helemaal onder aan het scherm zijn bevestigd. Zorg er voor ILX-F509A/511A voor dat het scherm zich in de hoogste positie bevindt, zoals afgebeeld.

26. Bevestig het scherm aan het chassis (raadpleeg indien nodig de HALO-gebruikershandleiding) en bevestig vervolgens alle relevante bekledingsstukken.

27. Herhaal stap 1-12 en zorg ervoor dat alle bekledingspanelen en armaturen weer op hun plaats zitten, vastzitten en controleer of het dashboardkastje goed werkt.


    Installatie voltooid


Aansluitschema's

29. Raadpleeg de bovenstaande schema's voor aansluitinstructies. Raadpleeg de Halo gebruikershandleiding voor meer informatie.


Probleemoplossing / FAQ

Het systeem start niet op

• Controleer stap 16 en zorg ervoor dat alle verbindingen met het voertuig zijn gemaakt
• Als de Alpine unit nog steeds niet aangaat, controleer dan de gele constante voedingsdraden en controleer of ze zijn aangesloten op "S1 CONST"

De radio-ontvangst is slecht via de Alpine unit

• VOOR FM: Zorg ervoor dat de antenne goed is vastgezet en dat de antennevoeding (effen blauwe draad) is aangesloten.
• VOOR DAB: Raadpleeg de DAB-antenne-instructies over hoe u de DAB-antenne correct installeert en zorg ervoor dat deze niet in de buurt van andere antennes wordt geleid die deze kunnen storen (zoals GPS).

GPS-positionering is niet nauwkeurig

• GPS-ontvangst kan slecht zijn als deze verkeerd wordt gebruikt. Zorg ervoor dat de GPS-antenne niet onder en staal in het dashboard is gemonteerd. De zelfklevende aardingsplaat moet ook altijd worden gebruikt.
• Zorg ervoor dat de kabel niet naast een antenne- of videobekabeling (DAB, achteruitrijcamera enz.) wordt geleid.

Het klimaatregelscherm reageert niet en de voorste ontwaseming is vergrendeld

• Controleer of het systeem is aangesloten op de GMLAN. Er is een zwarte connector met 4 pinnen in de buurt van de quadlock. De draden moeten zwart naar zwart en groen naar groen lus. Zorg ervoor dat deze goed vastzit.
• Als dit is aangesloten zoals beschreven, is er hoogstwaarschijnlijk een storing in de fabrieksactuators of HCM. Scan het voertuig met een HCM-tester. Als uw lokale geautoriseerde Alpine dealer deze niet kan vinden, kan elke Holden dealer dit voor u uitvoeren.

Het klimaatregelscherm flitst kort, maar blijft uitgeschakeld

• Controleer of het systeem is aangesloten op de GMLAN. Er is een zwarte connector met 4 pinnen in de buurt van de quadlock. De draden moeten zwart naar zwart en groen naar groen lus. Zorg ervoor dat deze goed vastzit.

Alpine Halo steekt te ver uit het dashboard

• Zorg ervoor dat het scherm en de unit in de positie staan die in deze instructies wordt beschreven. Het scherm moet zeer dicht bij de Alpine fascia zitten.

Hoe kan ik de unit updaten?

• Updates zijn beschikbaar op de Alpine Australia website zodra ze beschikbaar worden gesteld.
  www.alpine.com.au
• Instructies over hoe u uw Alpine VE kit kunt updaten zijn ook beschikbaar op onze website.
