Alpine X-A90M, X-A70F, X-A90V - HANDLEIDING VERSTERKER

ACCESSOIRES

• Zelfborende schroef (M4 × 20) 4
• Aansluitkap (F)/(L)/(R) 1 SET
• Batterijaansluiting 1
• Luidsprekeraansluiting X-A90M 1
  X-A70F 2
  X-A90V 3
• Zeskantmoersleutel (groot)/(klein) 1 SET
• Logoplaat 1

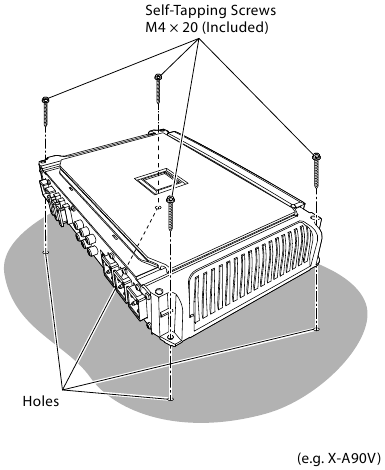

INSTALLATIE

Door het hoge vermogen van de X-A90M/ X-A70F/X-A90V wordt er veel warmte geproduceerd wanneer de versterker in werking is. Daarom moet de versterker worden gemonteerd op een plaats waar de lucht vrij kan circuleren, zoals in de kofferbak. Neem voor alternatieve installatielocaties contact op met uw erkende Alpine-dealer.

Monteer de versterker voordat u de aansluitkap (F)/(L)/(R) installeert.

1. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
2. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
3. Boor de schroefgaten.
4. Plaats de X-A90M/X-A70F/X-A90V over de schroefgaten en zet deze vast met vier zelfborende schroeven.


DE BOVENKANT VERWIJDEREN

Wanneer u de schakelaarinstelling uitvoert, moet u de bovenkant verwijderen.

• Verwijder de bovenkant voordat u de aansluitkap (F) installeert of nadat u deze hebt verwijderd. Zie "DE AANSLUITKAPPEN EN HET LOGO PLAATJE BEVESTIGEN" voor meer informatie over het verwijderen van de aansluitkap (F).

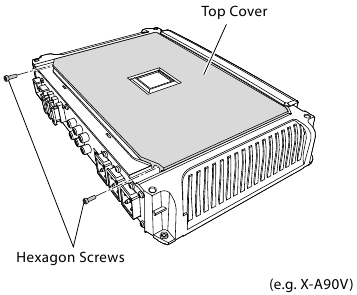

1. Verwijder de zeskantschroeven met behulp van de meegeleverde zeskantmoersleutel (klein).

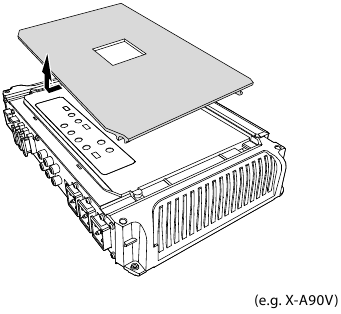

2. Schuif de bovenkant en til hem op om hem te verwijderen.
   • Zorg ervoor dat u het indicatiegebied niet beschadigt.


DE AANSLUITKAPPEN EN HET LOGO PLAATJE BEVESTIGEN

Bevestig de meegeleverde aansluitkappen na aansluiting en bevestiging van de juiste werking. Het bevestigen van de aansluitkappen verbetert het uiterlijk van het apparaat.

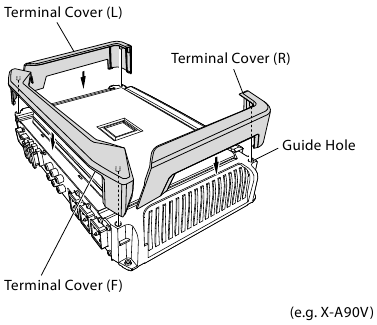

De aansluitkappen bevestigen:

1. Bevestig de aansluitkap (L)/(R) op basis van het geleidegat van de versterker.
2. Bevestig de aansluitkap (F) op basis van het geleidegat van de versterker.
   • Duw totdat de haak goed vastzit.

3. Verwijder het rugpapier van het logo plaatje en bevestig het vervolgens in de gewenste richting op dit apparaat.


Til het apparaat niet op en draag het niet aan de bevestigde aansluitkappen.
De aansluitkap kan losraken, waardoor het apparaat kan vallen, wat kan leiden tot persoonlijk letsel of schade aan het apparaat of het voertuig.

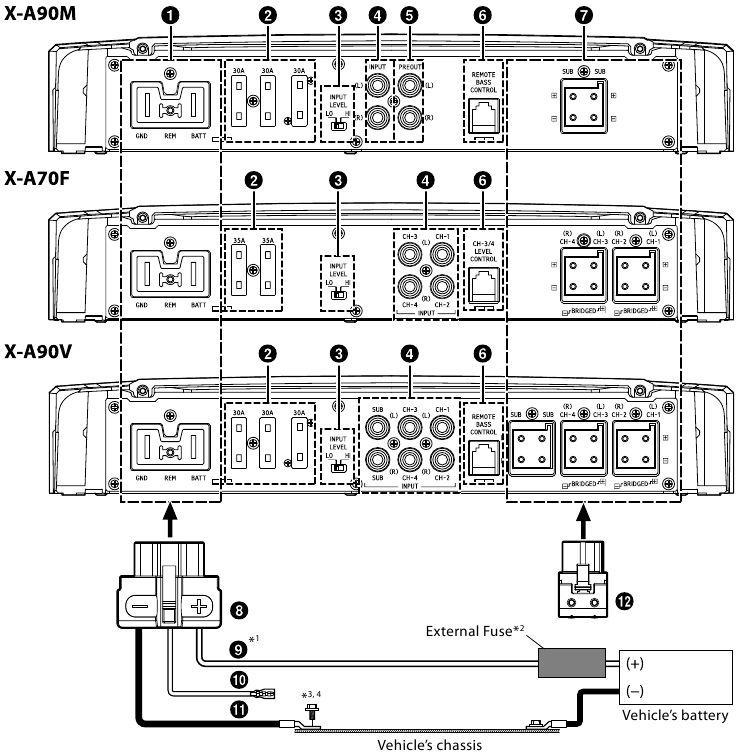

AANSLUITINGEN

Zorg ervoor dat u de stroom naar alle audiocomponenten uitschakelt voordat u aansluitingen maakt.

*1 Raadpleeg de meegeleverde "Voorzorgsmaatregelen bij het aansluiten van voedingskabels" en "Voorzorgsmaatregelen bij voedingskabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de aangegeven dikte.
*2 Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Voeg een externe zekering toe met dezelfde capaciteit, of een iets grotere capaciteit, als de totale som van de zekeringcapaciteiten van de versterker.
Zie "Accukabel ()" voor meer informatie over de zekeringcapaciteit van deze machine.
*3 Sluit alle apparatuur aan op hetzelfde aardingspunt en houd de draadlengte zo kort mogelijk.
*4 Gebruik een reeds geïnstalleerde schroef om de aardingskabel stevig aan te sluiten.

Om te voorkomen dat extern geluid het audiosysteem binnendringt

• Plaats het apparaat en leid de kabels op minstens 10 cm (4") afstand van de kabelboom van het voertuig.
• Houd de accukabels zo ver mogelijk van andere kabels verwijderd.
• Sluit de aardingskabel stevig aan op een blank metalen plek (verwijder indien nodig verf of vet) van het chassis van het voertuig.
• Als u een optionele ruisonderdrukker toevoegt, sluit u deze zo ver mogelijk van het apparaat aan. Uw Alpine-dealer heeft diverse ruisonderdrukker, neem contact met hen op voor meer informatie.
• Uw Alpine-dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.

1. Voedingsterminal
2. Zekering

   X-A90M/X-A90V		30 A x 3
   X-A70F		35 A x 2

   GEBRUIK DE JUISTE AMPÈRESTEREKTE WANNEER U ZEKERINGEN VERVANGT.
   Als u dit niet doet, kan dit leiden tot brand of elektrische schok.
3. Ingangsniveauschakelaar luidspreker
   Schakel afhankelijk van de luidsprekerinvoermodus.
   1. Wanneer u een luidsprekerinvoeraansluiting maakt met RCA-verlengkabel (apart verkrijgbaar), zet u deze op "LO".

   2. Wanneer u een luidsprekerinvoeraansluiting maakt met Luidspreker-RCA-conversiekabels (apart verkrijgbaar), zet u deze op "HI".

4. RCA-ingangsaansluitingen
   Sluit deze aansluitingen aan op de lijnuitgangskabels op uw head-unit met behulp van RCA-verlengkabels of een luidspreker-RCA-conversiekabel (apart verkrijgbaar). Zorg ervoor dat u de juiste kanaalaansluitingen in acht neemt: Links naar links en rechts naar rechts.
5. Pre-Out-aansluitingen (alleen X-A90M)
   Deze aansluitingen bieden een lijnniveau-uitgang. Dit is een ideale uitgang voor het aandrijven van een tweede subwooferversterker. Deze uitgang is full-range en wordt niet beïnvloed door de crossover.
6. Externe basregeling (optioneel)
   Sluit de externe basregelingseenheid RUX-KNOB of RUX-KNOB.2 (apart verkrijgbaar) aan om het uitvoerniveau op afstand aan te passen. Dit is niet om de juiste versterkingsniveau-instelling tussen de versterker en de head-unit te vervangen.
   • X-A70F ondersteunt alleen RUX-KNOB.2.
7. Luidsprekeruitgangsterminals
8. Batterijaansluiting
   Maak de aansluitingen voor de accu, de externe inschakeling en de aarde (zoals weergegeven) op de accuaansluiting.
   Steek de stekker in de terminal .
   • Zie "Voorzorgsmaatregelen bij draadaansluitingen" voor meer informatie over het aansluiten.
9. Accukabel (apart verkrijgbaar)
   Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van kortsluiting. Zie hieronder voor de juiste zekeringwaarde:

   X-A90M/X-A90V		90 ampère zekering
   X-A70F		70 ampère zekering

   • Raadpleeg de meegeleverde "Voorzorgsmaatregelen bij het aansluiten van voedingskabels" en "Voorzorgsmaatregelen bij voedingskabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de aangegeven dikte.
10. Externe inschakelkabel (apart verkrijgbaar)
    Sluit deze kabel aan op de externe inschakelkabel (positieve trigger, (+) 12 V alleen) van uw head-unit. Als er geen externe inschakelkabel beschikbaar is, raadpleegt u het gedeelte "CONTROLELIJST AANSLUITINGEN" voor een alternatieve methode.
    • Wanneer u de luidsprekeruitgangskabels van de head-unit op dit apparaat aansluit met een luidspreker-RCA-conversiekabel (apart verkrijgbaar), hoeft u de externe inschakelkabel niet aan te sluiten vanwege de "REMOTE SENSING"-functie van dit apparaat. De "REMOTE SENSING"-functie werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de externe inschakelkabel aan op een inkomende stroomkabel (accessoirestroom) in de ACC-stand.
11. Aardingskabel (apart verkrijgbaar)
    Sluit deze kabel stevig aan op een schone, blank metalen plek op het chassis van het voertuig. Controleer of dit punt een echte aarde is door te controleren op continuïteit tussen dat punt en de negatieve (–) pool van de accu van het voertuig. Aard al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen en houd de draadlengte zo kort mogelijk.
    • Raadpleeg de meegeleverde "Voorzorgsmaatregelen bij het aansluiten van voedingskabels" en "Voorzorgsmaatregelen bij voedingskabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de aangegeven dikte.
12. Luidsprekeraansluiting
    Maak de (+)/(-) aansluitingen van de luidsprekeruitgangskabel op de luidsprekeraansluiting. Steek de stekker in de terminal .
    • Zie "Voorzorgsmaatregelen bij draadaansluitingen" voor meer informatie over het aansluiten.

Zorg ervoor dat u de juiste luidsprekeruitgangsaansluitingen en polariteit in acht neemt ten opzichte van de andere luidsprekers in het systeem. Sluit de positieve uitgang aan op de positieve luidsprekerterminal en de negatieve op de negatieve.

Over subwooferinvoer-/uitvoeraansluitingen
(alleen X-A90M/X-A90V)

• De invoer is stereo, maar de uitvoer is monauraal.
• Het omkeren van de subwooferpolariteit (het verwisselen van positieve en negatieve aansluitingen op de subwoofer) kan in sommige installaties wenselijk zijn voor optimale basprestaties.

Over gebrugde aansluitingen
Sluit in de gebrugde modus de linkerpositieve aan op de positieve pool van de luidspreker en de rechternegatieve op de negatieve pool van de luidspreker. Gebruik de luidspreker (–) terminals niet als een gemeenschappelijke kabel tussen de linker- en rechterkanalen.
OPMERKING:

• Sluit de luidspreker (–) terminal niet aan op het chassis van het voertuig.

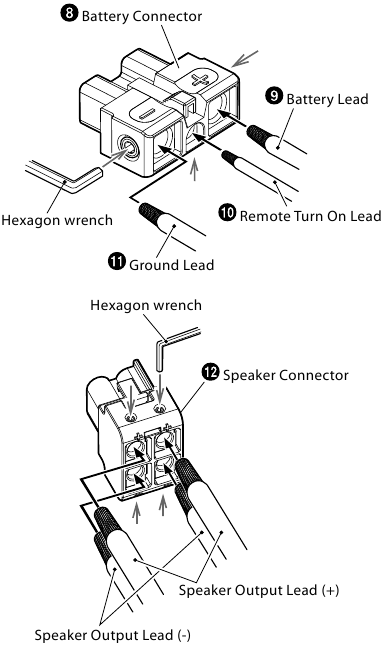

Voorzorgsmaatregelen bij draadaansluitingen
Gebruik bij het gebruik van draadkabels van derden (voedingskabel) de meegeleverde schroeven om de aansluiting te vereenvoudigen. Raadpleeg de onderstaande beschrijving voor de juiste procedure. Raadpleeg uw dealer als u twijfelt over het maken van deze aansluiting.

1. Controleer de draaddikte.
   • Raadpleeg voor meer informatie over de te gebruiken draaddikte de meegeleverde "Voorzorgsmaatregelen bij het aansluiten van voedingskabels" en "Voorzorgsmaatregelen bij voedingskabels" en gebruik vervolgens de draad met de aangegeven dikte.
   • Als de gebruikte draaddikte onbekend is, vraag uw dealer.
2. Verwijder de isolatie van de uiteinden van de draadkabels met ongeveer 7 – 10 mm (9/32" – 13/32").

   OPMERKINGEN:
   • Als de lengte van de blootliggende draad te kort is, kan er een slechte verbinding ontstaan, wat kan leiden tot een storing of geluidsonderbreking.
   • Aan de andere kant kan een te lange lengte een elektrische kortsluiting veroorzaken.
3. Draai de zeskantgatschroef vast met de zeskantmoersleutel (groot of klein) (meegeleverd) om de kabel vast te zetten.
   Gebruik, voordat u deze aansluiting maakt, geïsoleerde krimpkous om blootliggende draden die buiten de terminal uitsteken, te bedekken.

   OPMERKINGEN:
   • Zorg ervoor dat u de zeskantgatschroef gebruikt die is bevestigd aan de accuaansluiting of de luidsprekeraansluiting.
   • Sluit om veiligheidsredenen de accukabels als laatste aan.
   • Gebruik de bekabeling niet om het apparaat te dragen om te voorkomen dat de kabels losraken of het apparaat valt.

CONTROLELIJST AANSLUITINGEN

Controleer uw head-unit op de onderstaande voorwaarden:

Externe inschakelkabel

1. De head-unit heeft geen externe inschakel- of stroomantennekabel.
2. De stroomantennekabel van de head-unit wordt alleen geactiveerd wanneer de radio is ingeschakeld (schakelt uit in de tape- of cd-modus).
3. De stroomantennekabel van de head-unit is een logische niveau-uitgang (+) 5V, negatieve trigger (aardingstype) of kan (+) 12V niet vasthouden wanneer deze is aangesloten op andere apparatuur naast de stroomantenne van het voertuig.
   Als een van de bovenstaande voorwaarden bestaat, moet de externe inschakelkabel van uw X-A90M/X-A70F/X-A90V worden aangesloten op een geschakelde stroombron (ontsteking) in het voertuig. Zorg ervoor dat u een 3A-zekering zo dicht mogelijk bij deze ontstekingskraan gebruikt. Met deze aansluitmethode wordt de X-A90M/X-A70F/X-A90V ingeschakeld en blijft ingeschakeld zolang het contactslot is ingeschakeld.
   Als dit bezwaarlijk is, kan een SPST-schakelaar (Single Pole, Single Throw), naast de hierboven genoemde 3A-zekering, in-line worden geïnstalleerd op de X-A90M/X-A70F/X-A90V-inschakelkabel. Deze schakelaar wordt vervolgens gebruikt om de X-A90M/X-A70F/X-A90V in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet rijdt. Anders blijft de versterker ingeschakeld en raakt de accu leeg.

1. Blauw/wit
2. Stroomantenne
3. Externe inschakelkabel
4. Naar de externe inschakeling van andere Alpine-componenten
5. Kabels
6. SPST-schakelaar (optioneel)
7. Zekering (3A)
8. Zo dicht mogelijk bij de ontstekingskraan van het voertuig
9. Ontstekingsbron

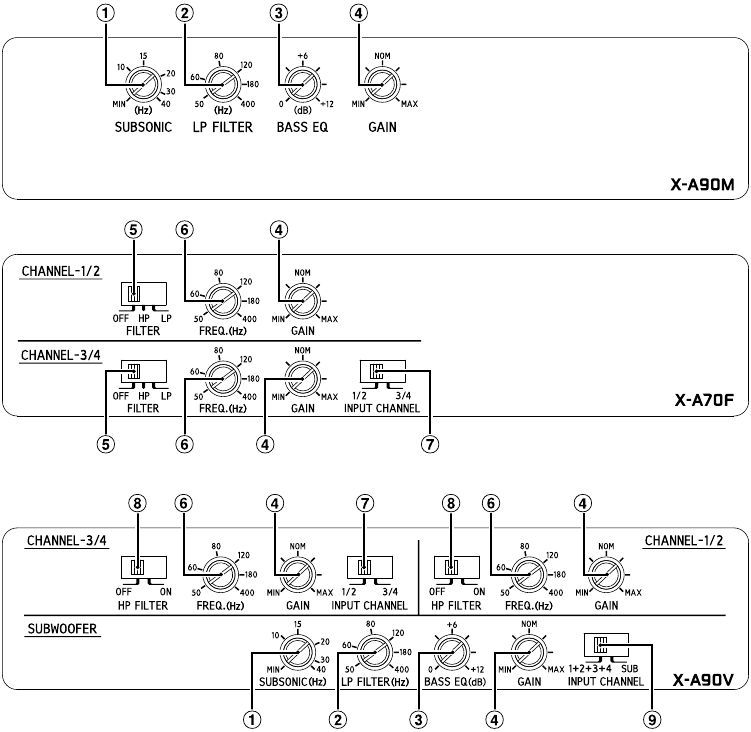

SCHAKELAARINSTELLINGEN

Verwijder bij het uitvoeren van schakelaarinstellingen de bovenklep. Zie "DE BOVENKLEP VERWIJDEREN" voor meer informatie.

• Schakel de stroom uit en steek een kleine schroevendraaier, enz., loodrecht op de schakelaar voordat u elke keuzeschakelaar omschakelt.


1. Subsonic Filter (alleen X-A90M/X-A90V)
   Het subsonic filter voor het afsnijden van ultra lage frequenties van het ingangssignaal voordat het wordt versterkt.
   Dit is om verschillende redenen wenselijk:
   • Om luidsprekers te beschermen die te klein zijn of niet in staat zijn om ultra lage frequenties te reproduceren.
   • Om energieverspilling te minimaliseren door onhoorbaar geluid te reproduceren.
   • Om subwoofers in geventileerde behuizingen te beschermen tegen overmatige uitslag onder de afstemfrequentie.
2. Afstelknop voor crossoverfrequentie (LP FILTER) (alleen X-A90M/X-A90V)
   Gebruik deze knop om de crossoverfrequentie tussen 50 en 400 Hz aan te passen.
3. Afstelknop voor bas-EQ (alleen X-A90M/X-A90V)
   Voeg een basboost van 50 Hz toe tot +12 dB om uw basrespons af te stemmen.
4. Regeling voor ingangsversterking
   Zet de ingangsversterking van de X-A90M/X-A70F/X-A90V in de minimumstand. Gebruik een dynamische cd als bron en verhoog het volume van de head-unit totdat de output vervormt. Verlaag vervolgens het volume met 1 stap (of totdat de output niet langer vervormt). Verhoog nu de versterking van de versterker totdat het geluid van de luidsprekers vervormd raakt. Verlaag de versterking iets zodat het geluid niet langer vervormd is om de optimale versterkingsinstelling te bereiken.
5. Keuzeschakelaar crossovermodus (alleen X-A70F)
   1. Zet de schakelaar in de stand "OFF" (UIT) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische crossover. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder hoge of lage frequentieverzwakking.

   2. Zet de schakelaar in de stand "HP" wanneer de versterker wordt gebruikt om een tweeter/midrange-systeem aan te sturen. De frequenties onder het crossoverpunt worden verzwakt met 12 dB/octaaf.

      OPMERKING:
      • In dit geval is het maximale niveau van de bas-EQ-boost verlaagd.
   3. Zet de schakelaar in de stand "LP" wanneer de versterker wordt gebruikt om een subwoofer aan te sturen. De frequenties boven het crossoverpunt worden verzwakt met 12 dB/octaaf.

6. Afstelknop crossoverfrequentie (alleen X-A70F/X-A90V)
   Gebruik deze knop om de crossoverfrequentie tussen 50 en 400 Hz aan te passen.
7. Keuzeschakelaar ingangskanaal (CHANNEL-3/4) (alleen X-A70F/X-A90V)
   1. Deze schakelaarinstelling is voor het selecteren van een 2-kanaals of 4-kanaals ingangsmodus. Wanneer ingesteld op "1/2", wordt het signaal gekopieerd van CH-1/2 en verzonden naar CH-3/4, waardoor Y-adapters niet meer nodig zijn.

   2. Als u deze schakelaar op "3/4" zet, blijven beide ingangen, CH-1/2 en CH-3/4, onafhankelijk.
      Voor deze modus is een 4-kanaals bron vereist.
8. Keuzeschakelaar crossovermodus (alleen X-A90V)
   1. Zet de schakelaar in de stand "OFF" (UIT) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische crossover. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder hoge of lage frequentieverzwakking.

   2. Zet de schakelaar in de stand "ON" wanneer de versterker wordt gebruikt om een tweeter/midrange-systeem aan te sturen. De frequenties onder het crossoverpunt worden verzwakt met 12 dB/octaaf.

      OPMERKING:
      • In dit geval is het maximale niveau van de bas-EQ-boost verlaagd.
9. Keuzeschakelaar ingangskanaal (SUBWOOFER) (alleen X-A90V)
   1. Wanneer deze schakelaar in de "1+2+3+4"-stand wordt gezet, worden alle signalen gemengd en komen ze uit de subwoofer. Deze instelling levert een signaal aan het subwooferkanaal wanneer er slechts 4-kanaals ingang beschikbaar is.

   2. Als u deze schakelaar op "SUB" zet, wordt het signaal bij de ingangen van SUB naar de subwoofer van de X-A90V gestuurd.


Over de stroomindicator

Brandt wanneer de stroom is ingeschakeld.
Is uit wanneer de stroom is uitgeschakeld.

SYSTEEMDIAGRAMMEN

Controleer voordat u een aansluiting maakt het totale aantal impedanties van de luidspreker die op de unit is aangesloten. Neem contact op met de dichtstbijzijnde Alpine-dealer als u vragen heeft.

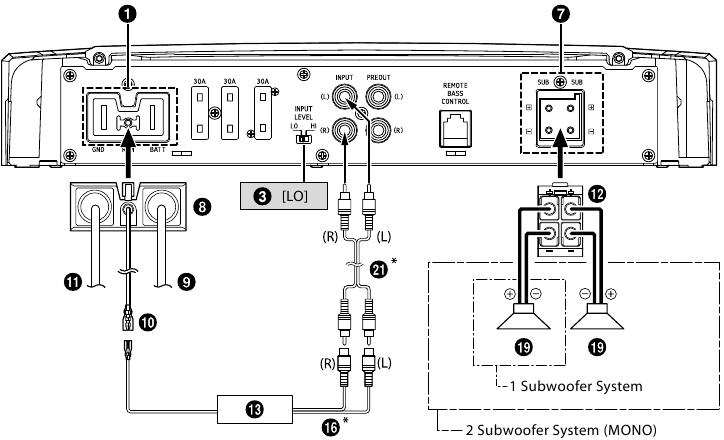

Basis aansluitschema voor X-A90M

13. Head-unit, enz.
14. Vooruitgang
15. Achteruitgang
16. Subwoofer uitgang
17. Voorluidsprekers
18. Achterluidspreker
19. Subwoofer
20. Subwoofer met dubbele spreekspoel
21. RCA-verlengkabel (afzonderlijk verkrijgbaar)
22. Luidspreker-RCA-conversiekabel (afzonderlijk verkrijgbaar)
23. Y-adapter (afzonderlijk verkrijgbaar)

Subwoofersysteem

* Als de aangesloten head-unit geen luidsprekeruitgang heeft en RCA-verlengkabels () niet kunnen worden gebruikt, kunt u de luidspreker-RCA-conversiekabel () (afzonderlijk verkrijgbaar) gebruiken. Zie "Over aansluiting op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een aansluiting.

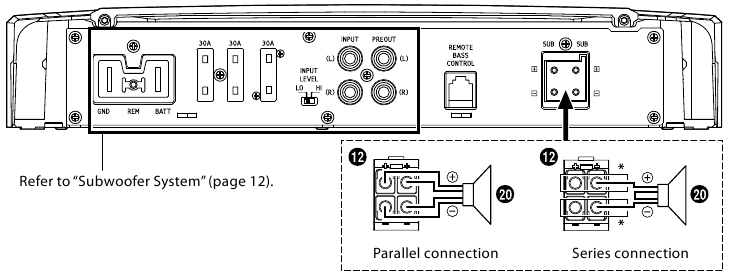

Subwoofersysteem met dubbele spreekspoel

* In het geval van een serie-aansluiting kan de aansluitdraad van de subwoofer met dubbele spreekspoel () worden aangesloten op de (+)/(-)-aansluiting van de luidsprekerconnector ().

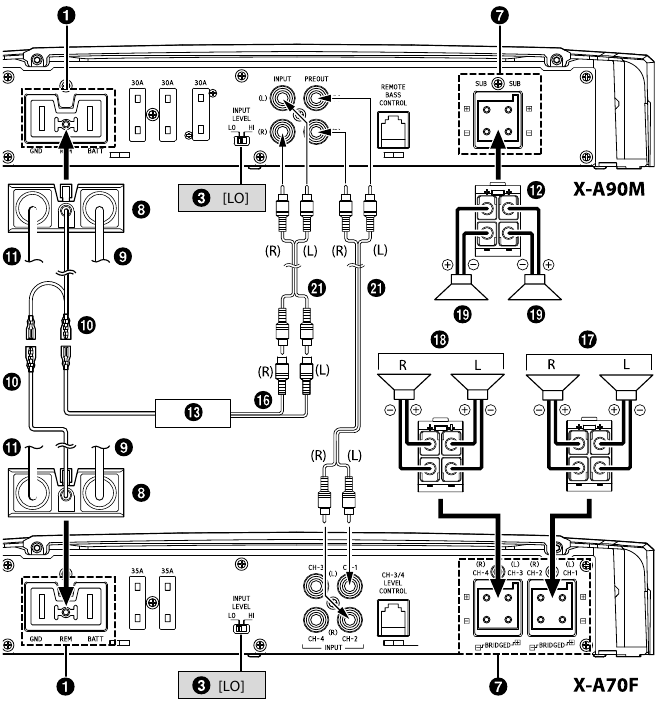

Meerdere mono versterkersysteem (Aansluitvoorbeeld met X-A70F)

• Zie "Basis aansluitschema voor X-A70F" voor meer informatie over de keuzeschakelaar ingangskanaal () van de X-A70F.

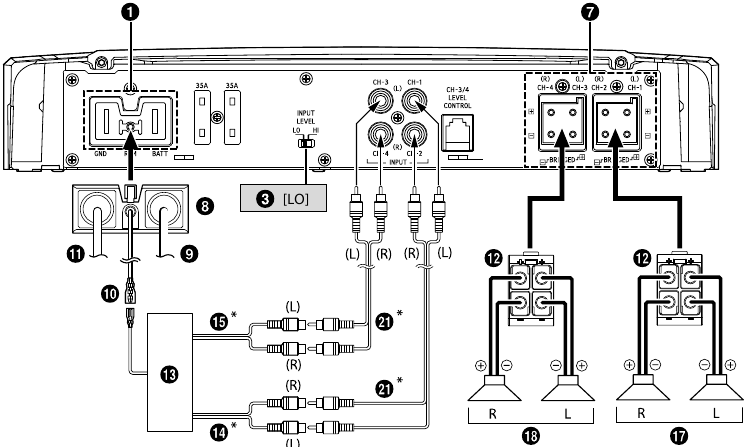

Basis aansluitschema voor X-A70F

13. Head-unit, enz.
14. Vooruitgang
15. Achteruitgang
16. Subwoofer uitgang
17. Voorluidsprekers
18. Achterluidspreker
19. Subwoofer
20. Subwoofer met dubbele spreekspoel
21. RCA-verlengkabel (afzonderlijk verkrijgbaar)
22. Luidspreker-RCA-conversiekabel (afzonderlijk verkrijgbaar)
23. Y-adapter (afzonderlijk verkrijgbaar)

Wijzig voor X-A70F de instelling van de keuzeschakelaar ingangskanaal () op basis van het aantal kanalen van de luidsprekeringang.

4 luidsprekersysteem

* Als de aangesloten head-unit geen luidsprekeruitgang heeft en RCA-verlengkabels () niet kunnen worden gebruikt, kunt u de luidspreker-RCA-conversiekabel () (afzonderlijk verkrijgbaar) gebruiken. Zie "Over aansluiting op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een aansluiting.

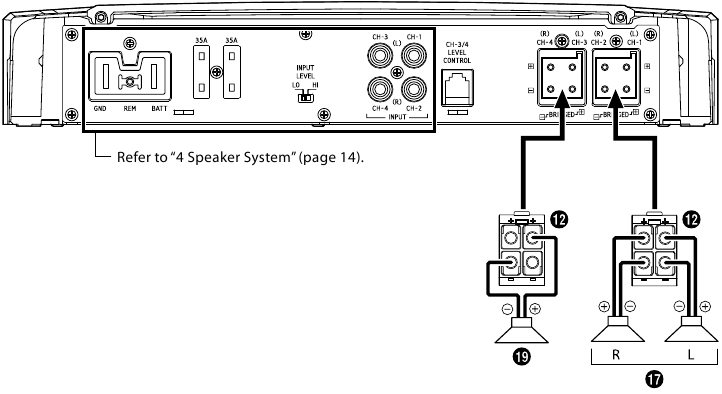

2 luidsprekers + 1 subwoofersysteem (overbrugde aansluitingen)

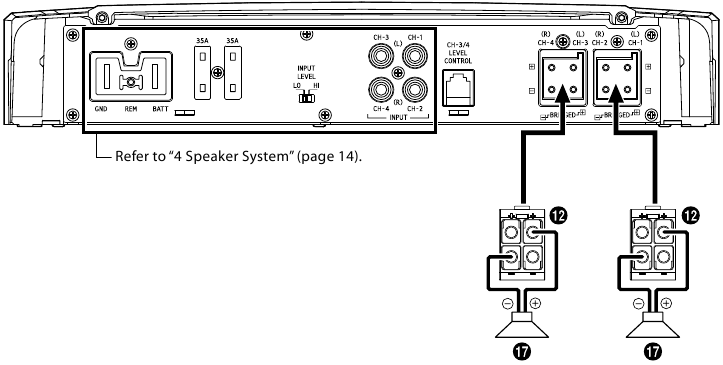

2 luidsprekersysteem (overbrugde aansluitingen)

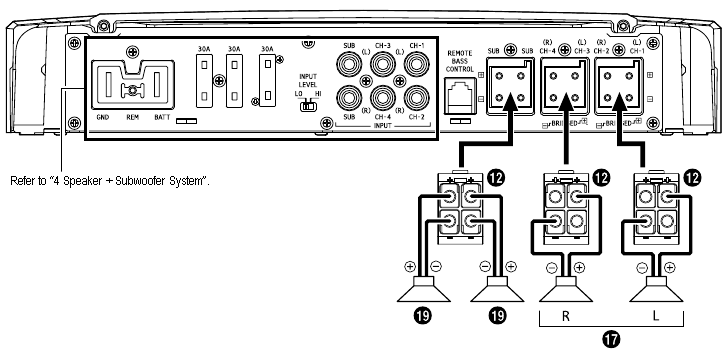

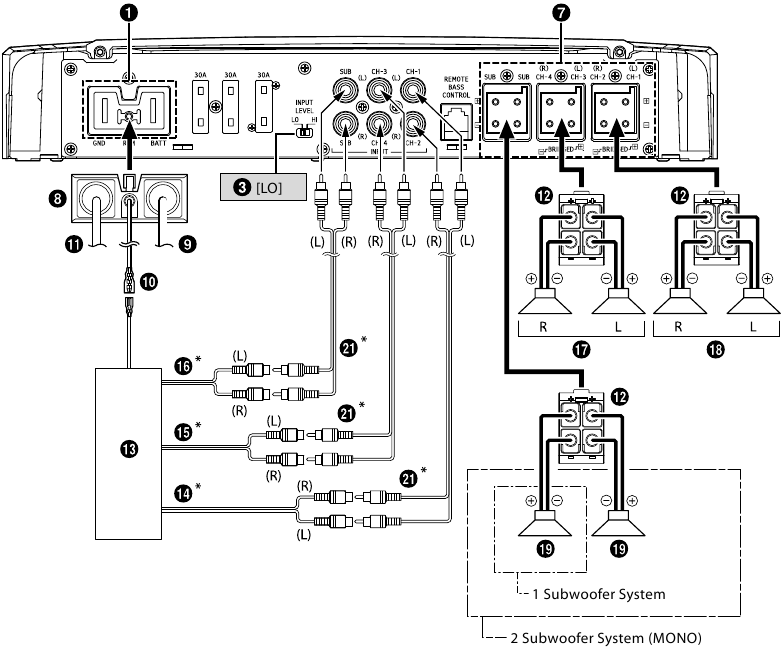

Basis aansluitschema voor X-A90V

13. Head-unit, enz.
14. Vooruitgang
15. Achteruitgang
16. Subwoofer uitgang
17. Voorluidsprekers
18. Achterluidspreker
19. Subwoofer
20. Subwoofer met dubbele spreekspoel
21. RCA-verlengkabel (afzonderlijk verkrijgbaar)
22. Luidspreker-RCA-conversiekabel (afzonderlijk verkrijgbaar)
23. Y-adapter (afzonderlijk verkrijgbaar)

Wijzig voor X-A70F de instelling van de keuzeschakelaar ingangskanaal ()/() op basis van het aantal kanalen van de luidsprekeringang.

4 luidsprekers + subwoofersysteem

* Als de aangesloten head-unit geen luidsprekeruitgang heeft en RCA-verlengkabels () niet kunnen worden gebruikt, kunt u de luidspreker-RCA-conversiekabel () (afzonderlijk verkrijgbaar) gebruiken. Zie "Over aansluiting op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een aansluiting.

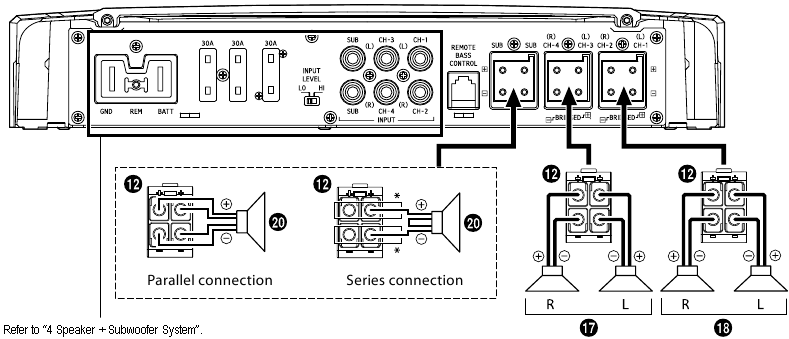

4 luidsprekers + subwoofersysteem met dubbele spreekspoel

* In het geval van een serie-aansluiting kan de aansluitdraad van de subwoofer met dubbele spreekspoel ( ) worden aangesloten op de (+)/(-)-aansluiting van de luidsprekerconnector ().

2 luidsprekers + 2 subwoofers (MONO)-systeem (overbrugde aansluitingen)

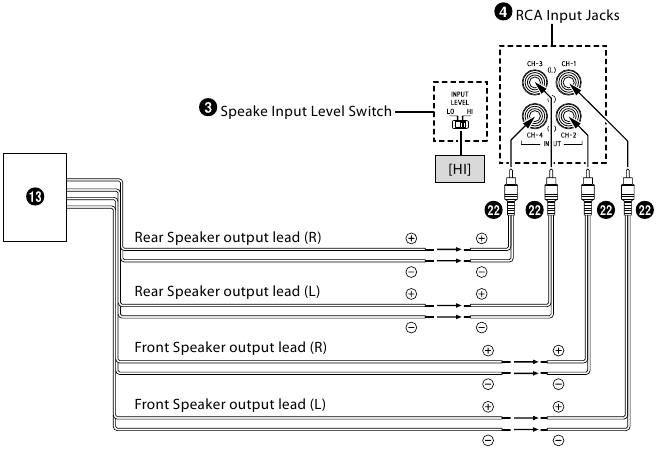

Over aansluiten op het luidsprekeringangsniveausysteem

Wanneer u aansluit met behulp van de luidspreker-RCA-conversiekabel () (afzonderlijk verkrijgbaar), zet u de luidsprekeringangsniveauschakelaar () op "HI".

bijv. X-A70F

• Vergis u niet in de luidsprekeruitgangsdraad aan de head-unit-zijde die op deze unit is aangesloten. Voorluidsprekeruitgang (L)/(R) naar CH1/CH2, achterluidsprekeruitgang (L)/(R) naar CH3/CH4
• Voor de instelling "Luidsprekeringangsniveausysteem" is het aansluiten van de Remote Turn-On Lead niet vereist vanwege de "REMOTE SENSING"-functie van dit product. De "REMOTE SENSING"-functie werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de Remote Turn-On Lead aan op een inkomend netsnoer (accessoirevoeding) in de ACC-stand.

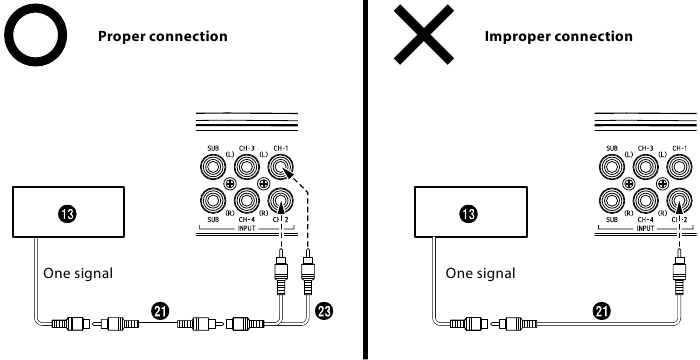

Belangrijke tips voor het overbruggen van een versterker

Een lage output is het gevolg als slechts één kanaalingang wordt gebruikt. De Y-adapter is niet vereist als een stereo/mono-paarlijnuitgang wordt gebruikt om beide ingangen van de overbrugde versterker aan te sturen.

Waarschuwingen met betrekking tot voedingsdraden

Gebruik de gespecificeerde draaddikte op basis van de totale zekeringcapaciteit van de te installeren versterker en de draadlengte.
Raadpleeg de meegeleverde "Waarschuwingen met betrekking tot de aansluiting van voedingsdraden" en het volgende aansluitvoorbeeld voor meer informatie over de te gebruiken draaddikte.

Aansluitvoorbeeld bij het installeren van een versterker alleen

• Wanneer de draadlengte van de versterker naar de voertuigaccu 5 m is
  Draaddikte gebruikt voor (A): 4 AWG/21 mm²
• Externe zekeringcapaciteit: Zorg ervoor dat deze gelijk is aan of groter is dan de zekeringcapaciteit van de versterker
  X-A90M/X-A90V: gelijk aan of groter dan 90 A
  X-A70F: gelijk aan of groter dan 70 A

Aansluitvoorbeeld bij het installeren van twee versterkers met een zekeringcapaciteit van 90 A en één versterker met 70 A

• Wanneer de draadlengte van elke versterker naar het verdeelblok 1 m is
  Draaddikte gebruikt voor (B): 4 AWG/21 mm² (of 8 AWG/8 mm²)
• Wanneer de draadlengte van het verdeelblok naar de voertuigaccu 4 m is
  Draaddikte gebruikt voor (C): 1/0 AWG/53 mm²
• Externe zekeringcapaciteit: Zorg ervoor dat deze gelijk is aan of groter is dan de totale zekeringcapaciteit van het aantal geïnstalleerde versterkers
  90 A + 90 A + 70 A = gelijk aan of groter dan 250 A

OPMERKING:

• Als de lengte van de stroom- en aardingskabels langer is dan 1 m, of als u meer dan één versterker aansluit, moet een verdeelblok worden gebruikt.

SPECIFICATIES

X-A90M

* Vereist optionele RUX-KNOB of RUX-KNOB.2.
OPMERKING:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.

X-A70F

* Vereist optionele RUX-KNOB.2.
OPMERKINGEN:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.
• Om geluidsbronnen met hoge resolutie af te spelen, is het noodzakelijk om alle audiosystemen te voorzien van apparaten die compatibel zijn met audio met hoge resolutie.

X-A90V

* Vereist optionele RUX-KNOB of RUX-KNOB.2.
OPMERKINGEN:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.
• Om geluidsbronnen met hoge resolutie af te spelen, is het noodzakelijk om alle audiosystemen te voorzien van apparaten die compatibel zijn met audio met hoge resolutie.

Punten om te observeren voor veilig gebruik

Lees deze handleiding zorgvuldig door voordat u de systeemcomponenten gebruikt. Ze bevatten instructies over hoe u dit product op een veilige en effectieve manier kunt gebruiken.
Alpine kan niet verantwoordelijk worden gesteld voor problemen die voortvloeien uit het niet opvolgen van de instructies in deze handleiding.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.

BEDIEN GEEN FUNCTIE DIE UW AANDACHT AFLEIDT VAN HET VEILIG BESTUREN VAN UW VOERTUIG.
Elke functie die uw langdurige aandacht vereist, mag alleen worden uitgevoerd nadat u volledig tot stilstand bent gekomen. Stop het voertuig altijd op een veilige plaats voordat u deze functies uitvoert. Het niet doen hiervan kan leiden tot een ongeluk.

HOUD HET VOLUME OP EEN NIVEAU WAAROP U NOG STEEDS GELUIDEN VAN BUITEN KUNT HOREN TIJDENS HET RIJDEN.
Overmatige volumeniveaus die geluiden zoals sirenes van hulpdiensten of verkeerswaarschuwingssignalen (spoorwegovergangen, enz.) verdoezelen, kunnen gevaarlijk zijn en tot een ongeluk leiden. LUID LUISTEREN NAAR HOGE VOLUMENIVEAUS IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.

NIET DEMONTEREN OF WIJZIGEN.
Dit kan leiden tot een ongeluk, brand of elektrische schok.

GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.
Gebruik voor andere dan de beoogde toepassing kan leiden tot brand, elektrische schok of ander letsel.

GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
Het niet doen hiervan kan leiden tot brand of elektrische schok.

BLOKKEER GEEN VENTILATIEOPENINGEN OF RADIATORPANELEN.
Dit kan ertoe leiden dat er warmte binnenin wordt opgebouwd en kan leiden tot brand.

MAAK DE CORRECTE AANSLUITINGEN.
Het niet maken van de juiste aansluitingen kan leiden tot brand of productschade.

GEBRUIK ALLEEN IN AUTO'S MET EEN 12 VOLT NEGATIEVE AARDE.
(Neem contact op met uw dealer als u het niet zeker weet.) Het niet doen hiervan kan leiden tot brand, enz.

KOPPEL VOOR HET AANSLUITEN DE KABEL LOS VAN DE NEGATIEVE ACCUPOL.
Het niet doen hiervan kan leiden tot elektrische schok of letsel als gevolg van elektrische kortsluiting.

ZORG ERVOOR DAT KABELS NIET VERSTRIKT RAKEN IN OMGEVENDE VOORWERPEN.
Schik de bedrading en kabels in overeenstemming met de handleiding om obstructies tijdens het rijden te voorkomen. Kabels of bedrading die obstakels vormen of blijven haken op plaatsen zoals het stuur, de versnellingspook, de rempedalen, enz., kunnen uiterst gevaarlijk zijn.

NIET IN ELEKTRISCHE KABELS SPLITSEN.
Knip nooit de kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt de stroombelastbaarheid van de draad en leidt tot brand of elektrische schok.

BESCHADIG GEEN LEIDINGEN OF BEDRADING BIJ HET BOREN VAN GATEN.
Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om te voorkomen dat u leidingen, brandstofleidingen, tanks of elektrische bedrading raakt, beschadigt of blokkeert. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF BESTURINGSSYSTEMEN OM AARDAANSLUITINGEN TE MAKEN.
Bouten of moeren die worden gebruikt voor de rem- of besturingssystemen (of enig ander veiligheidsgerelateerd systeem) of tanks mogen NOOIT worden gebruikt voor installaties of aardverbindingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand veroorzaken, enz.

HOUD KLEINE VOORWERPEN ZOALS BATTERIJEN BUITEN HET BEREIK VAN KINDEREN.
Het inslikken ervan kan leiden tot ernstig letsel. Raadpleeg bij inslikken onmiddellijk een arts.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot letsel of schade aan eigendommen.

STA HET GEBRUIK ONMIDDELLIJK ALS ER EEN PROBLEEM OPTREEDT.
Het niet doen hiervan kan leiden tot persoonlijk letsel of schade aan het product. Breng het terug naar uw erkende Alpine-dealer of het dichtstbijzijnde Alpine Service Center voor reparatie.

LAAT DE BEDRADING EN INSTALLATIE DOOR EXPERTS UITVOEREN.
De bedrading en installatie van dit apparaat vereist speciale technische vaardigheden en ervaring. Neem voor uw veiligheid altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.

GEBRUIK SPECIFIEKE ACCESSOIRES EN INSTALLEER ZE VEILIG.
Zorg ervoor dat u alleen de gespecificeerde accessoireonderdelen gebruikt. Het gebruik van andere dan de aangegeven onderdelen kan dit apparaat intern beschadigen of kan het apparaat niet veilig op zijn plaats installeren. Dit kan ertoe leiden dat onderdelen losraken, wat kan leiden tot gevaren of productfalen.

SCHIK DE BEDRADING ZODAT DEZE NIET WORDT GEKNELD OF GEKLEMD DOOR EEN SCHERPE METALEN RAND.
Leid de kabels en bedrading weg van bewegende delen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt knellen en beschadiging van de bedrading. Als de bedrading door een gat in metaal loopt, gebruik dan een rubberen doorvoer om te voorkomen dat de isolatie van de draad wordt doorgesneden door de metalen rand van het gat.

NIET INSTALLEREN OP PLAATSEN MET VEEL VOCHT OF STOF.
Vermijd het installeren van het apparaat op plaatsen met veel vocht of stof. Vocht of stof dat in dit apparaat binnendringt, kan leiden tot productfalen.

ALPINE ELECTRONICS MARKETING, INC.
1-7, Yukigaya-Otsukamachi, Ota-ku,
Tokyo 145-0067, JAPAN
Phone: 03-5499-4531

ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200

ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfeld-Str. 1-3,
80807 München, Germany
Phone 089-32 42 640

ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
www.alpine.co.uk

ALPINE ELECTRONICS France S.A.R.L.
184 allée des Erables
CS 52016 – Villepinte
95 945 Roissy CDG cedex
FRANCE
Phone: + 33(0)1 48 63 89 89

ALPINE ITALIA S.p. A.
Viale Cristoforo Colombo, 8
20090 Trezzano sul Naviglio MI, Italy
Phone +39 02 484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588

Referenties

• Alpine - VK: Elektronica, Navigatie- & Camerasystemen, Head Units en Geluidssystemen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine X-A90M, X-A70F, X-A90V - HANDLEIDING VERSTERKER

Beschikbare talen
