Alpine MRV-V500 - HANDLEIDING VERMOGENSVERSTERKER

ACCESSOIRES

• Zelfborende schroef (M4 × 20): 4
• Terminalafdekking: 1 SET
• Luidsprekeringangsconnector: 1
• Zeskantsleutel (groot/klein): 1 SET

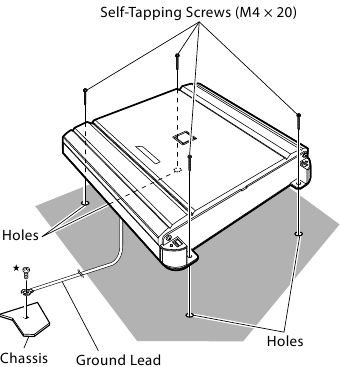

INSTALLATIE

Vanwege het hoge uitgangsvermogen van de MRV-V500 wordt aanzienlijke warmte geproduceerd wanneer de versterker in werking is. Om deze reden moet de versterker worden gemonteerd op een locatie die een vrije luchtcirculatie mogelijk maakt, zoals in de kofferbak. Neem voor alternatieve installatielocaties contact op met uw erkende Alpine-dealer.

1. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
2. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
3. Boor de schroefgaten.
4. Plaats de MRV-V500 over de schroefgaten en zet vast met vier zelfborende schroeven. (Afb. 1)

   Afb. 1

OPMERKING:

• Om de massakabel stevig aan te sluiten, gebruikt u een reeds geïnstalleerde schroef op een metalen onderdeel van het voertuig (gemarkeerd ()) of een schone, kale metalen plek op het chassis van het voertuig. Zorg ervoor dat dit een goede massa is door de continuïteit te controleren met de batterij (–) pool. Sluit alle apparatuur aan op hetzelfde massapunt en houd de draadlengte zo kort mogelijk. Deze procedures helpen ruis te elimineren.

DE TERMINALAFDEKKINGEN BEVESTIGEN

Bevestig de terminalafdekkingen (meegeleverd) na de aansluitingen en bevestiging van de correcte werking. Het bevestigen van de terminalafdekkingen verbetert het uiterlijk van het apparaat.

De terminalafdekkingen bevestigen

Bevestig de terminalafdekkingen aan de hoofdeenheid. (Afb. 2)

Afb. 2

Til het apparaat niet op en draag het niet aan de bevestigde terminalafdekkingen.

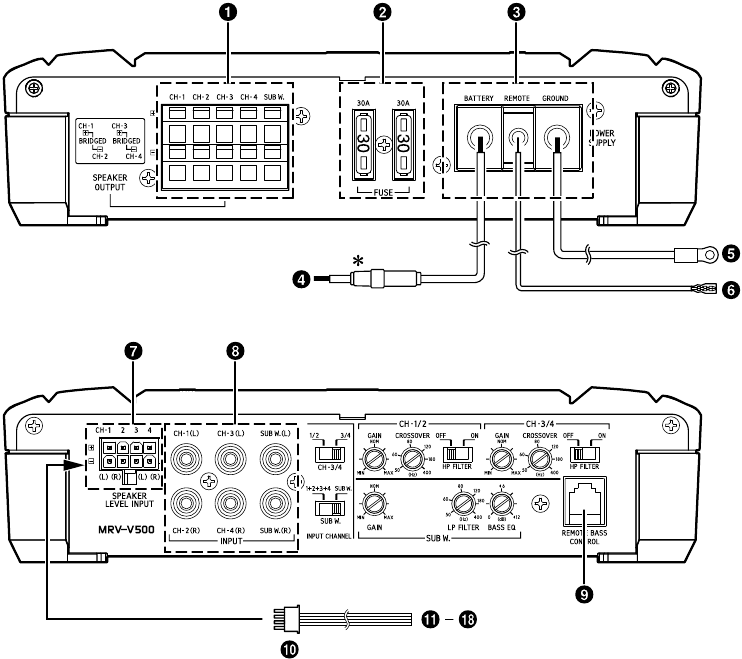

AANSLUITINGEN

Afb. 3
* Zorg ervoor dat u een inline zekering toevoegt aan de batterijkabel zo dicht mogelijk bij de positieve (+) pool van de batterij.

Voordat u aansluitingen maakt, moet u de stroom naar alle audiocomponenten uitschakelen. Sluit de batterijkabel van de versterker rechtstreeks aan op de positieve (+) pool van de voertuigaccu met een geschikte inline voertuigzekering (zie het gedeelte Batterijkabel). Sluit deze kabel niet aan op het zekeringblok van het voertuig.

Luidsprekeruitgangsaansluitingen

• De luidsprekeraansluitingen van dit apparaat zijn van het insert-terminaltype.

Zorg ervoor dat u de juiste luidsprekeruitgangsaansluitingen en polariteit in acht neemt ten opzichte van de andere luidsprekers in het systeem. Sluit de positieve uitgang aan op de positieve luidsprekerklem en de negatieve op de negatieve.

Over Subwoofer Ingangs-/Uitgangsaansluitingen

• De ingang is stereo, maar de uitgang is monauraal.
• Het omkeren van de subwooferpolariteit (het verwisselen van positieve en negatieve aansluitingen op de subwoofer) kan in sommige installaties wenselijk zijn voor optimale basprestaties.

Over Gebrugde Aansluitingen
Sluit in de gebrugde modus de linker positieve aan op de positieve klem van de luidspreker en de rechter negatieve aan op de negatieve klem van de luidspreker. Gebruik de luidspreker (–) aansluitingen niet als een gemeenschappelijke kabel tussen het linker- en rechterkanaal.

OPMERKING:

• Sluit de luidspreker (–) aansluiting niet aan op het chassis van het voertuig.

Zekering
MRV-V500: 30 A x 2
GEBRUIK DE JUISTE AMPERAGEWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
Het niet doen hiervan kan leiden tot brand of een elektrische schok.

Voedingsterminal

Batterijkabel (apart verkrijgbaar)
Zorg ervoor dat u een inline zekering toevoegt aan de batterijkabel zo dicht mogelijk bij de positieve (+) pool van de batterij. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van kortsluiting. Zie hieronder voor de juiste zekeringwaarde en minimale draaddikte:
MRV-V500: zekering van 60 ampère, 4 AWG/21 mm²

Massakabel (apart verkrijgbaar)
Sluit deze kabel veilig aan op een schone, kale metalen plek op het chassis van het voertuig. Controleer of dit punt een echte massa is door de continuïteit te controleren tussen dat punt en de negatieve (–) pool van de voertuigaccu. Aard al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen en houd de draadlengte zo kort mogelijk. De minimaal vereiste draaddikte voor deze aansluiting is als volgt:
MRV-V500: 4 AWG/21 mm²

Externe inschakelkabel (apart verkrijgbaar)
Sluit deze kabel aan op de externe inschakelkabel (positieve trigger, (+) 12 V alleen) van uw head-unit. Als er geen externe inschakelkabel beschikbaar is, raadpleegt u het gedeelte "CONTROLELIJST AANSLUITINGEN" voor een alternatieve methode.

OPMERKING:

• Wanneer u de luidsprekeruitgangskabels van de head-unit met een luidsprekeringangsconnector (meegeleverd) op dit apparaat aansluit, hoeft u de externe inschakelkabel niet aan te sluiten vanwege de "REMOTE SENSING"-functie (afstandssensor) van dit apparaat. De "REMOTE SENSING"-functie (afstandssensor) werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de externe inschakelkabel aan op een inkomende stroomkabel (accessoirestroom) in de ACC-positie.

Luidsprekerniveau ingangsconnector
Deze ingangskabels zijn voor gebruik met head-units die niet zijn uitgerust met voorversterkeruitgangen. Wanneer u de RCA-lijningangsconnectoren niet gebruikt, moet u deze draden aansluiten op de luidsprekeruitgangskabels van uw head-unit. De MRV-V500 accepteert invoer van head-units met hoog vermogen of standaard vermogen.

OPMERKING:

• Voor de instelling "Speaker Level Input System" (luidsprekerniveau ingangssysteem) is het aansluiten van de externe inschakelkabel niet vereist vanwege de "REMOTE SENSING"-functie (afstandssensor) van dit product. De "REMOTE SENSING"-functie (afstandssensor) werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de externe inschakelkabel aan op een inkomende stroomkabel (accessoirestroom) in de ACC-positie.

RCA-ingangen
Sluit deze aansluitingen aan op de lijduitgangen van uw head-unit met behulp van RCA-verlengkabels (apart verkrijgbaar). Zorg ervoor dat u de juiste kanaalaansluitingen in acht neemt; Links naar links en rechts naar rechts.

Externe basregeling (optioneel)
Sluit de externe basregelingseenheid (apart verkrijgbaar) aan om het uitgangsniveau op afstand aan te passen. Dit is niet bedoeld om de juiste versterkingsniveau-instelling tussen de versterker en de head-unit te vervangen.

Luidsprekeringangsconnector

Luidspreker voor links (wit (+))

Luidspreker voor links (wit/zwart (–))

Luidspreker voor rechts (grijs (+))

Luidspreker voor rechts (grijs/zwart (–))

Luidspreker achter rechts (violet/zwart (–))

Luidspreker achter rechts (violet (+))

Luidspreker achter links (groen/zwart (–))

Luidspreker achter links (groen (+))

Om te voorkomen dat externe ruis het audiosysteem binnendringt

• Plaats het apparaat en leid de kabels minstens 10 cm (4") van de kabelboom van het voertuig.
• Houd de batterijvoedingskabels zo ver mogelijk verwijderd van andere kabels.
• Sluit de massakabel veilig aan op een kale metalen plek (verwijder indien nodig verf of vet) van het chassis van het voertuig.
• Als u een optionele ruisonderdrukker toevoegt, sluit deze dan zo ver mogelijk van het apparaat aan. Uw Alpine-dealer heeft verschillende ruisonderdrukkers, neem contact met hen op voor meer informatie.
• Uw Alpine-dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.

Voedingskabels

Over voedingskabels
Als de lengte van de voedings- en massakabels langer is dan 1 m, of als u meer dan één versterker aansluit, moet een distributieblok worden gebruikt. Zie hieronder voor aanbevelingen voor de draaddikte voor de aansluiting van het distributieblok op de batterij en de massa (afhankelijk van de benodigde draadlengte): 2 AWG (33 mm²) of 1/0 AWG (53 mm²)

Afb. 4
* Sluit alle apparatuur aan op hetzelfde massapunt en houd de draadlengte zo kort mogelijk.

Zorg ervoor dat u een correct beoordeelde inline zekering op de voedingskabel in de buurt van de positieve pool van de batterij installeert.

Waarschuwingen over draadaansluitingen

Wanneer u kabels van derden (voedingskabel) gebruikt, gebruikt u de meegeleverde schroeven om de aansluiting te vereenvoudigen. Raadpleeg de onderstaande beschrijving voor de juiste procedure. Raadpleeg uw dealer als u twijfelt over het maken van deze aansluiting.

1. Controleer de draadmaat.
   • Vereiste draadmaat
     • Batterijkabel/massakabel: 4 AWG (21 mm²)
     • Externe inschakelkabel: 12 AWG (3 mm²)
     • Luidsprekeruitgangskabel:
       SUB W: 12 AWG (3 mm²)
       CH-1/2/3/4: 12 AWG (3 mm²)
   • Als de gebruikte draaddikte onbekend is, vraag het dan aan uw dealer.
2. Verwijder de isolatie van de uiteinden van de draadkabels met ongeveer 7 – 10 mm (9/32" – 13/32"). (Afb. 5)

   Afb. 5

OPMERKINGEN:

• Als de lengte van de blootliggende draad te kort is, kan er een slechte verbinding ontstaan, waardoor een storing of geluidsonderbreking kan optreden.
• Aan de andere kant, als de lengte te lang is, kan er een elektrische kortsluiting optreden.

3. Draai de zeskantige schroef met de zeskantsleutel (meegeleverd) vast om de kabel vast te zetten. (Afb. 6)

   Afb. 6
   Voordat u deze aansluiting maakt, gebruikt u geïsoleerde krimpkous om blootliggende draad die buiten de terminal uitsteekt, af te dekken.

OPMERKINGEN:

• Gebruik alleen de meegeleverde schroeven.
• Sluit om veiligheidsredenen de batterijkabels als laatste aan.
• Om te voorkomen dat de kabels losraken of het apparaat valt, gebruikt u de bekabeling niet om het apparaat te dragen.

CONTROLELIJST AANSLUITINGEN

Controleer uw head-unit op de onderstaande voorwaarden: (Afb. 7)

Afb. 7

1. Blauw/wit
2. Stroomantenne
3. Externe inschakelkabel
4. Naar de externe inschakelkabels van andere Alpine-componenten
5. SPST-schakelaar (optioneel)
6. Zekering (3A)
7. Zo dicht mogelijk bij de ontstekingstak van het voertuig
8. Ontstekingsbron

Externe inschakelkabel

1. De head-unit heeft geen externe inschakel- of stroomantennekabel.
2. De stroomantennekabel van de head-unit wordt alleen geactiveerd wanneer de radio is ingeschakeld (schakelt uit in de band- of CD-modus).
3. De stroomantennekabel van de head-unit is een logisch niveau-uitgang (+) 5V, negatieve trigger (aardtype) of kan (+) 12V niet vasthouden wanneer deze is aangesloten op andere apparatuur naast de stroomantenne van het voertuig.

Als een van de bovenstaande voorwaarden van toepassing is, moet de externe inschakelkabel van uw MRV-V500 worden aangesloten op een geschakelde stroombron (ontsteking) in het voertuig. Zorg ervoor dat u een 3A-zekering zo dicht mogelijk bij deze ontstekingstak gebruikt. Met behulp van deze aansluitmethode wordt de MRV-V500 ingeschakeld en blijft ingeschakeld zolang het contactslot is ingeschakeld.

Als dit bezwaarlijk is, kan een SPST-schakelaar (Single Pole, Single Throw) naast de hierboven genoemde 3A-zekering in-line op de MRV-V500-inschakelkabel worden geïnstalleerd. Deze schakelaar wordt dan gebruikt om de MRV-V500 in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet draait. Anders blijft de versterker ingeschakeld en raakt de batterij leeg.

SCHAKELAARINSTELLINGEN

LET OP:

• Schakel de stroom uit en steek een kleine schroevendraaier, enz., loodrecht op de schakelaar voordat u elke keuzeschakelaar omschakelt.

Ingangskanaal keuzeschakelaar

1. Deze schakelaarinstelling is voor het selecteren van een 2-kanaals of 4-kanaals ingangsmodus. Indien ingesteld op "1/2", wordt het signaal gekopieerd van CH-1/2 en verzonden naar CH-3/4, waardoor Y-adapters niet meer nodig zijn.

2. Als u deze schakelaar op "3/4" zet, blijven beide ingangen, CH-1/2 en CH-3/4, onafhankelijk.
   Voor deze modus is een 4-kanaals bron vereist.


Ingangsversterkingsregelaar
Stel de MRV-V500-ingangsversterking in op de minimumpositie. Gebruik een dynamische CD als bron en verhoog het volume van de head-unit totdat de uitgang vervormt. Verlaag vervolgens het volume 1 stap (of totdat de uitgang niet langer vervormt). Verhoog nu de versterking van de versterker totdat het geluid uit de luidsprekers vervormt. Verlaag de versterking iets zodat het geluid niet langer vervormt om de optimale versterkingsinstelling te bereiken.

Regelknop overnamefrequentie
Gebruik deze regelaar om de overnamefrequentie tussen 50 en 400 Hz aan te passen.

Keuzeschakelaar overnamemodus

1. Zet in de "OFF" (UIT) stand wanneer de versterker wordt gebruikt voor het aansturen van full range luidsprekers of bij gebruik van een externe elektronische overname. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder hoge of lage frequentieverzwakking.

2. Zet in de "ON" (AAN) stand wanneer de versterker wordt gebruikt om een tweeter/middenbereik systeem aan te sturen. De frequenties onder het overnamepunt worden verzwakt met 12 dB/octaaf.

   LET OP:

• In dit geval wordt het maximale Bass EQ boost niveau verminderd.

Ingangskanaal keuzeschakelaar (SUB W.)

1. Wanneer deze schakelaar in de "1+2+3+4" positie staat, worden alle signalen gemengd en komen ze uit de SUB W. Deze instelling levert een signaal aan het subwooferkanaal wanneer er slechts een 4-kanaals ingang beschikbaar is.

2. Als u deze schakelaar op "SUB W." zet, wordt het signaal bij de ingangen van SUB W. (L/R) naar SUB W. van de MRV-V500 gestuurd.


Regelknop overnamefrequentie (LP FILTER)
Gebruik deze regelaar om de overnamefrequentie tussen 50 en 400 Hz aan te passen.

Regelknop Bass EQ
Voeg een 50 Hz bass boost toe tot +12 dB om uw bass response af te stemmen.

Over de stroomindicator

Afb. 9

Licht op wanneer de stroom is ingeschakeld.
Is uit wanneer de stroom is uitgeschakeld.

SYSTEEMDIAGRAMMEN

26. Voorluidsprekers
27. Achterluidsprekers
28. Subwoofer
29. Head-unit, enz.
30. Vooruitgang
31. Achteruitgang
32. Subwooferuitgang
33. RCA-verlengkabel (apart verkrijgbaar)
34. Y-adapter (apart verkrijgbaar)

TYPISCHE SYSTEEMAANSLUITINGEN

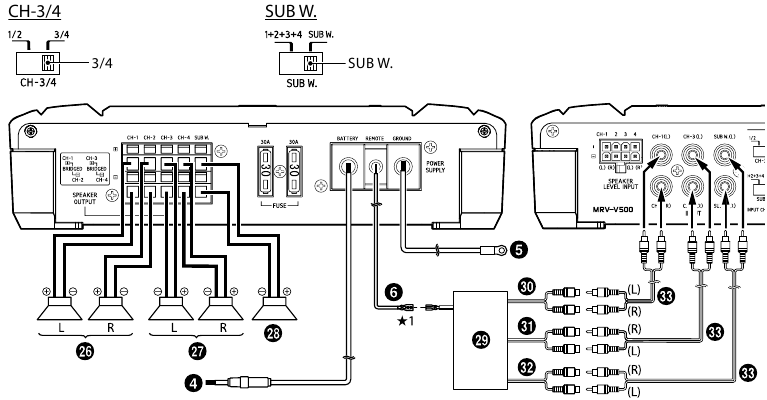

4 luidsprekers + 1 subwoofersysteem (5-kanaals ingang)

• Ingangskanaal keuzeschakelaar instelling

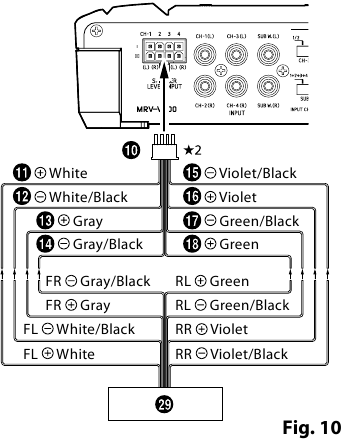

Aansluiten op het luidsprekerniveau ingangssysteem

1. Voor de instelling "Luidsprekerniveau ingangssysteem" is het aansluiten van de Remote Turn-On Lead niet vereist vanwege de "REMOTE SENSING" functie van dit product. De "REMOTE SENSING" functie werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de Remote Turn-On Lead aan op een binnenkomend voedingssnoer (accessoirevoeding) in de ACC positie.

2. Als u zowel luidspreker ingangsleidingen als RCA-ingangen tegelijkertijd aansluit, sluit dan niet beide signalen aan op hetzelfde ingangskanaal van de versterker. Zorg er in plaats daarvan voor dat u elk paar ingangen aansluit op een ander ingangskanaalpaar.
   voorbeeld:
   Luidspreker ingangsleidingen:
   FL/FR naar CH1/CH2, RL/RR naar CH3/CH4
   RCA-ingangen:
   SUBWL/SUBWR naar SUBWL/SUBWR

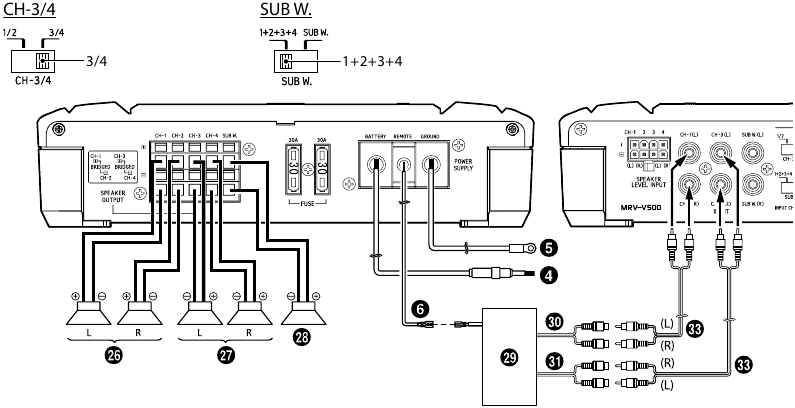

4 luidsprekers + 1 subwoofersysteem (4-kanaals ingang)

• Ingangskanaal keuzeschakelaar instelling

  Afb. 11

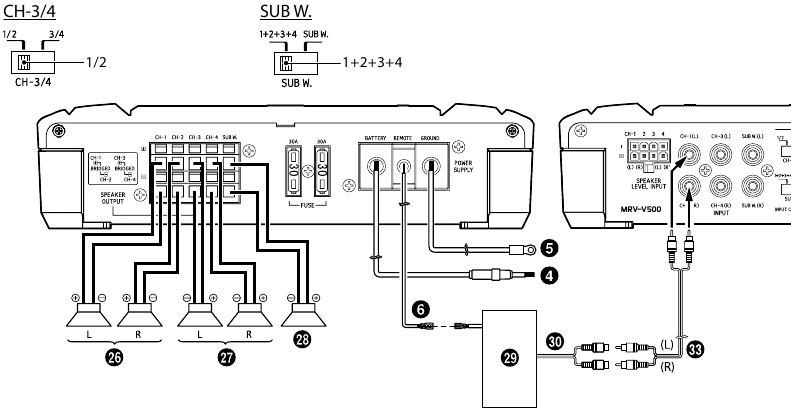

4 luidsprekers + 1 subwoofersysteem (2-kanaals ingang)

• Ingangskanaal keuzeschakelaar instelling

  Afb. 12

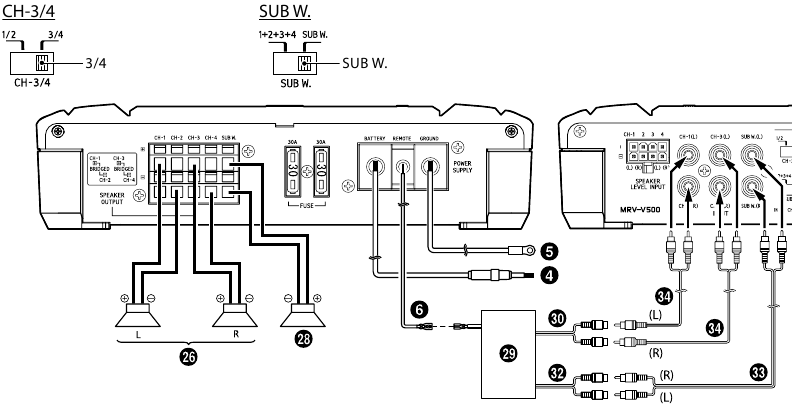

GEBRUGDE AANSLUITINGEN

2 luidsprekers + 1 subwoofersysteem

• Ingangskanaal keuzeschakelaar instelling

  Afb. 13

Belangrijke tips over het overbruggen van een versterker

LET OP:

• Een lage output is het gevolg als slechts één kanaalingang wordt gebruikt. De Y-adapter is niet vereist als een stereo/mono paar lijnsignaal wordt gebruikt om beide ingangen van de gebrugde versterker aan te sturen.

Afb. 14

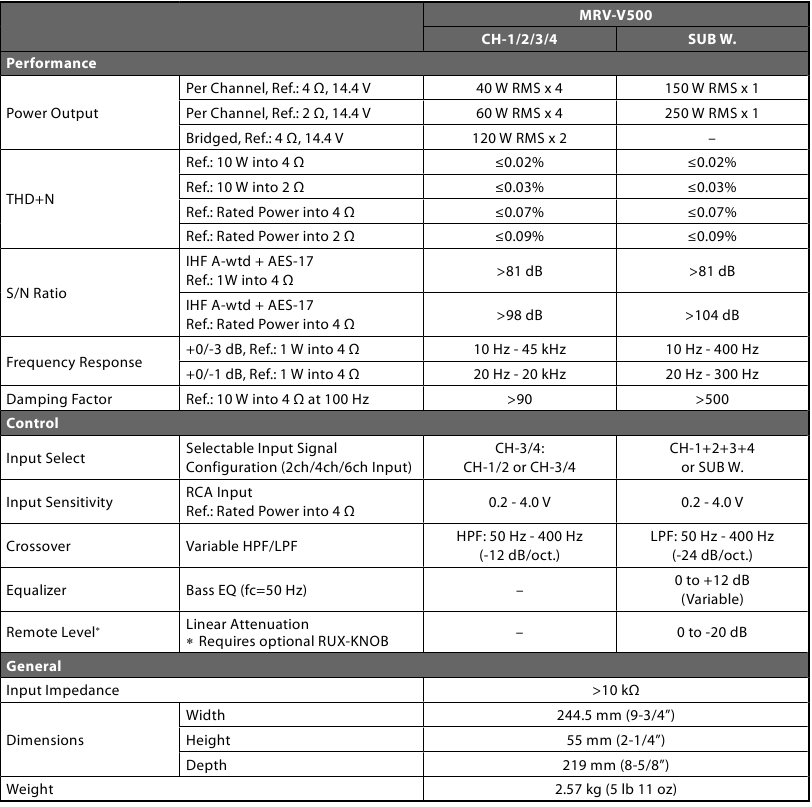

SPECIFICATIES

LET OP:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.

ONDERHOUD

Noteer het serienummer van uw apparaat en bewaar dit als permanent record. Het serienummerplaatje bevindt zich aan de achterkant van het apparaat.

• Voor Europese klanten
  Als u vragen heeft over de garantie, neem dan contact op met de winkel waar u het product hebt gekocht.
• Voor klanten in andere landen

  Klanten die het product kopen waarbij deze kennisgeving is verpakt en die deze aankoop doen in andere landen dan de Verenigde Staten van Amerika en Canada, dienen contact op te nemen met hun dealer voor informatie over de garantie.

Punten om op te letten voor veilig gebruik

Lees deze handleiding zorgvuldig door voordat u de systeemcomponenten gebruikt. Ze bevatten instructies over hoe u dit product op een veilige en effectieve manier kunt gebruiken. Alpine kan niet verantwoordelijk worden gesteld voor problemen die voortvloeien uit het niet opvolgen van de instructies in deze handleiding.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.

BEDIEN GEEN FUNCTIES DIE UW AANDACHT AFLEIDEN VAN HET VEILIG BESTUREN VAN UW VOERTUIG.
Elke functie die uw langdurige aandacht vereist, mag alleen worden uitgevoerd nadat u volledig tot stilstand bent gekomen. Stop het voertuig altijd op een veilige plaats voordat u deze functies uitvoert. Het niet doen hiervan kan leiden tot een ongeval.

HOUD HET VOLUME OP EEN NIVEAU WAAROP U NOG STEEDS GELUIDEN VAN BUITENAF KUNT HOREN TIJDENS HET RIJDEN.
Overmatige volumeniveaus die geluiden verbergen, zoals sirenes van hulpvoertuigen of waarschuwingssignalen op de weg (spoorwegovergangen, enz.), kunnen gevaarlijk zijn en tot een ongeval leiden. LUID LUISTEREN NAAR HOGE VOLUMENIVEAUS IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.

NIET DEMONTEREN OF WIJZIGEN.
Dit kan leiden tot een ongeval, brand of elektrische schok.

GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.
Gebruik voor andere dan de beoogde toepassing kan leiden tot brand, elektrische schok of ander letsel.

GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
Het niet doen hiervan kan leiden tot brand of elektrische schok.

BLOKKEER GEEN VENTILATIEOPENINGEN OF RADIATORPANELEN.
Dit kan ervoor zorgen dat er zich warmte ophoopt binnenin en kan leiden tot brand.

MAAK DE JUISTE AANSLUITINGEN.
Het niet maken van de juiste aansluitingen kan leiden tot brand of productschade.

GEBRUIK ALLEEN IN AUTO'S MET EEN 12 VOLT NEGATIEVE MASSA.
(Neem contact op met uw dealer als u het niet zeker weet.) Het niet doen hiervan kan leiden tot brand, enz.

KOPPEL VOOR HET AANSLUITEN DE KABEL LOS VAN DE NEGATIEVE ACCUPPOOL.
Het niet doen hiervan kan leiden tot elektrische schok of letsel als gevolg van elektrische kortsluiting.

ZORG ERVOOR DAT KABELS NIET VERSTRIKT RAKEN IN OMLIGGENDE OBJECTEN.
Plaats bedrading en kabels in overeenstemming met de handleiding om obstructies tijdens het rijden te voorkomen. Kabels of bedrading die plaatsen zoals het stuur, de versnellingspook, de rempedalen, enz. belemmeren of eraan blijven haken, kunnen uiterst gevaarlijk zijn.

NIET AANSLUITEN OP ELEKTRISCHE KABELS.
Snijd nooit kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt de stroomvoerende capaciteit van de draad en leidt tot brand of elektrische schok.

BESCHADIG GEEN LEIDINGEN OF BEDRADING BIJ HET BOREN VAN GATEN.
Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om te voorkomen dat u leidingen, brandstofleidingen, tanks of elektrische bedrading raakt, beschadigt of blokkeert. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF BESTURINGSSYSTEMEN OM MASSA-AANSLUITINGEN TE MAKEN.
Bouten of moeren die worden gebruikt voor de rem- of besturingssystemen (of een ander veiligheidsgerelateerd systeem), of tanks mogen NOOIT worden gebruikt voor installaties of massa-aansluitingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand veroorzaken, enz.

HOUD KLEINE VOORWERPEN ZOALS BATTERIJEN BUITEN HET BEREIK VAN KINDEREN.
Het inslikken ervan kan leiden tot ernstig letsel. Raadpleeg bij inslikken onmiddellijk een arts.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot letsel of schade aan eigendommen.

STOP ONMIDDELLIJK MET HET GEBRUIK ALS ER EEN PROBLEEM OPTREEDT.
Het niet doen hiervan kan leiden tot persoonlijk letsel of schade aan het product. Breng het terug naar uw geautoriseerde Alpine-dealer of het dichtstbijzijnde Alpine Service Center voor reparatie.

LAAT DE BEDRADING EN INSTALLATIE DOOR DESKUNDIGEN UITVOEREN.
De bedrading en installatie van dit apparaat vereisen speciale technische vaardigheden en ervaring. Neem voor uw veiligheid altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.

GEBRUIK GESPECIFICEERDE ACCESSOIREONDERDELEN EN INSTALLEER DEZE VEILIG.
Zorg ervoor dat u alleen de gespecificeerde accessoireonderdelen gebruikt. Het gebruik van andere dan de aangegeven onderdelen kan dit apparaat intern beschadigen of het apparaat niet veilig op zijn plaats installeren. Dit kan ertoe leiden dat onderdelen losraken, wat kan leiden tot gevaar of productfalen.

ZORG ERVOOR DAT DE BEDRADING NIET WORDT BEKNELD OF INGEKLEMD DOOR EEN SCHERPE METALEN RAND.
Leid de kabels en bedrading weg van bewegende delen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt beknelling en schade aan de bedrading. Als de bedrading door een gat in metaal gaat, gebruik dan een rubberen doorvoertule om te voorkomen dat de isolatie van de draad wordt doorgesneden door de metalen rand van het gat.

NIET INSTALLEREN OP PLAATSEN MET EEN HOGE VOCHTIGHEID OF STOF.
Vermijd het installeren van het apparaat op plaatsen met een hoge mate van vocht of stof. Vocht of stof dat in dit apparaat binnendringt, kan leiden tot productfalen.
