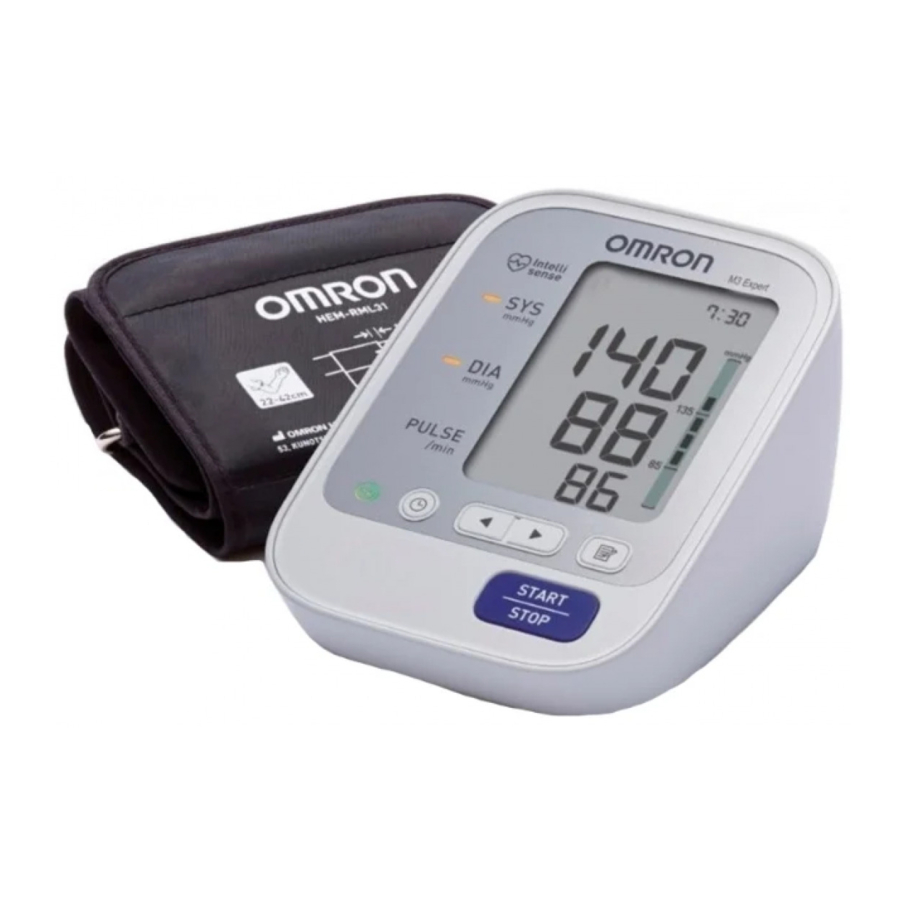

Omron HEM-7132 - Automatische bloeddrukmeter handleiding

Inleiding

De OMRON HEM-7132 is een compacte, volautomatische bloeddrukmeter die werkt volgens het oscillometrische principe. Het meet eenvoudig en snel uw bloeddruk en hartslag. Voor comfortabel gecontroleerd oppompen zonder dat vooraf ingestelde druk of opnieuw oppompen nodig is, gebruikt het apparaat zijn geavanceerde "IntelliSense" (IntelliSense) -technologie.

Beoogd gebruik

Dit product is ontworpen om de bloeddruk en hartslag te meten van mensen binnen het bereik van de aangewezen armmanchet, volgens de instructies in deze handleiding.
Het is voornamelijk ontworpen voor algemeen huishoudelijk gebruik. Lees de belangrijke veiligheidsinformatie in deze handleiding voordat u het apparaat gebruikt.

Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt.
Bewaar deze voor toekomstig gebruik.
Raadpleeg UW ARTS voor specifieke informatie over uw eigen bloeddruk.

Belangrijke veiligheidsinformatie

Raadpleeg uw arts voordat u het apparaat gebruikt tijdens de zwangerschap of als u gediagnosticeerd bent met aritmie of arteriosclerose.
Lees deze sectie zorgvuldig door voordat u het apparaat gebruikt.

Waarschuwingen

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Algemeen gebruik

• Gebruik het apparaat niet op de gewonde arm of de arm die onder medische behandeling is.
• Wikkel de armmanchet niet om de arm terwijl u aan een intraveneus infuus of bloedtransfusie ligt.

Gebruik van AC-adapter (optioneel)

• Gebruik de AC-adapter niet als het apparaat of het netsnoer beschadigd is. Schakel de stroom uit en trek onmiddellijk de stekker uit het stopcontact.
• Steek de AC-adapter in het juiste stopcontact. Gebruik geen stekkerdoos.
• Steek de stekker nooit met natte handen in of uit het stopcontact.

Voorzorgsmaatregelen

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel bij de gebruiker of patiënt, of schade aan de apparatuur of andere eigendommen.

Algemeen gebruik

• Raadpleeg altijd uw arts. Zelfdiagnose van meetresultaten en zelfbehandeling zijn gevaarlijk.
• Mensen met ernstige problemen met de bloedstroom of bloedaandoeningen dienen een arts te raadplegen voordat ze het apparaat gebruiken, aangezien het oppompen van de manchet interne bloedingen kan veroorzaken.
• Als er afwijkingen zijn tijdens de meting, verwijder dan de armmanchet.
• Gebruik dit apparaat niet bij baby's of personen die hun intenties niet kunnen uiten.
• Pomp de armmanchet niet meer op dan nodig.
• Gebruik het apparaat niet voor andere doeleinden dan het meten van de bloeddruk.
• Gebruik alleen de goedgekeurde armmanchet voor dit apparaat. Het gebruik van andere armboeien kan leiden tot onjuiste meetresultaten.
• Gebruik geen mobiele telefoon of andere apparaten die elektromagnetische velden uitzenden in de buurt van het apparaat. Dit kan leiden tot een onjuiste werking van het apparaat.
• Demonteer het apparaat of de armmanchet niet.

Batterijgebruik

• Plaats de batterijen niet met de polariteiten verkeerd uitgelijnd.
• Gebruik alleen vier "AA" alkaline- of mangaanbatterijen bij dit apparaat. Gebruik geen andere soorten batterijen. Gebruik geen nieuwe en gebruikte batterijen samen.
• Verwijder de batterijen als het apparaat 3 maanden of langer niet wordt gebruikt.

Gebruik van AC-adapter (optioneel)

• Steek de stekker volledig in het stopcontact.
• Trek niet aan het snoer wanneer u de stekker uit het stopcontact haalt. Zorg ervoor dat u de stekker vasthoudt.
• Neem bij het hanteren van het netsnoer het volgende in acht:
  Niet beschadigen. Breek het niet.
  Niet mee knoeien. Niet met geweld buigen of trekken.
  Niet draaien. Niet bundelen tijdens gebruik.
  Niet knijpen. Plaats niet onder zware voorwerpen.
• Veeg het stof van de stekker.
• Koppel de stekker los als het product lange tijd niet wordt gebruikt.
• Koppel de stekker los voordat u met het onderhoud begint.
• Gebruik alleen de originele AC-adapter die voor dit apparaat is ontworpen. Het gebruik van niet-ondersteunde adapters kan het apparaat beschadigen en/of gevaarlijk zijn voor het apparaat.

Algemene voorzorgsmaatregelen

• Buig de armmanchet niet met geweld en buig de luchtslang niet overmatig.
• Om de luchtstekker los te koppelen, trekt u aan de luchtstekker bij de aansluiting met de hoofdeenheid en niet aan de slang zelf.
• Oefen geen sterke schokken en trillingen uit op het apparaat en de armmanchet en laat ze niet vallen.
• Pomp de armmanchet niet op als deze niet om uw arm is gewikkeld.
• Lees en volg de "Belangrijke informatie over elektromagnetische compatibiliteit (EMC)" in het gedeelte Technische gegevens.
• Lees en volg de "Correcte verwijdering van dit product" in het gedeelte Technische gegevens bij het weggooien van het apparaat en gebruikte accessoires of optionele onderdelen.

Overzicht

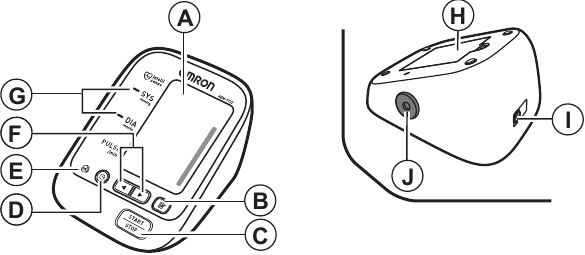

Hoofdeenheid

1. Display
2. Geheugentoets
3. START/STOP knop
4. Datum-/tijdinstelling () knop
5. Lampje manchet-omwikkelingsgeleiding
6. Omhoog/Omlaag () knoppen
7. Bloeddruk kleurindicator
8. Batterijvak
9. AC-adapter aansluiting (voor optionele AC-adapter)
10. Luchtaansluiting

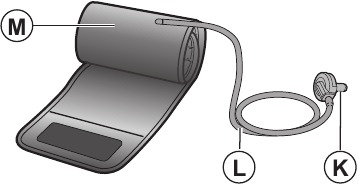

Armmanchet

11. Luchtstekker
12. Luchtslang
13. Armmanchet (Armomtrek 22 - 42 cm)

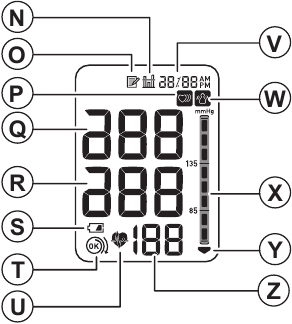

Display

14. Symbool gemiddelde waarde
15. Geheugensymbool
16. Symbool onregelmatige hartslag
17. Systolische bloeddruk
18. Diastolische bloeddruk
19. Symbool batterij bijna leeg
20. Manchet-omwikkelingsgeleiding
21. Hartslagsymbool
    • Knippert tijdens de meting.
22. Datum-/tijdweergave
23. Symbool bewegingsfout
24. Bloeddrukniveau-indicator
25. Symbool leeglopen
26. Hartslagweergave en geheugen nummer

Voorbereiding

De batterijen plaatsen/vervangen

1. Verwijder het batterijklepje.
2. Plaats vier "AA"-batterijen zoals aangegeven in het batterijvak en plaats vervolgens het batterijklepje terug.

   Opmerkingen:
   • Als het symbool voor een bijna lege batterij () op het display verschijnt, schakel dan de monitor uit en vervang alle batterijen tegelijk.
   • De meetwaarden blijven in het geheugen opgeslagen, zelfs nadat de batterijen zijn vervangen.
   • De meegeleverde batterijen kunnen een kortere levensduur hebben.
     De verwijdering van gebruikte batterijen dient te geschieden in overeenstemming met de nationale voorschriften voor de verwijdering van batterijen.

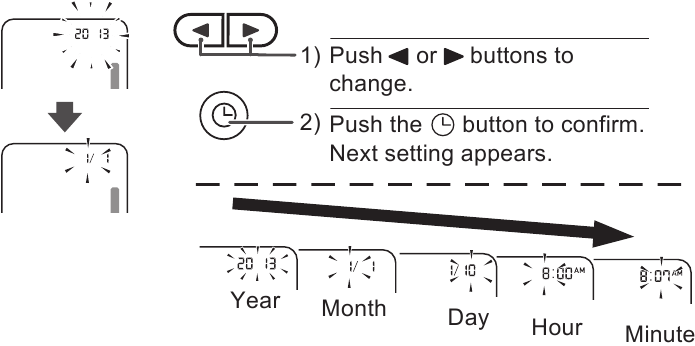

De datum en tijd instellen

1. Druk op de knop.
2. Stel de monitor in op de juiste datum en tijd voordat u voor de eerste keer een meting uitvoert.

3. Druk op de START/STOP knop om de instelling op te slaan.
   Opmerkingen:
   • Als de batterijen zijn vervangen, moet de datum- en tijdinstelling opnieuw worden ingesteld.
   • Als de datum en tijd niet zijn ingesteld, verschijnt "-:--" tijdens of na de meting.

Het apparaat gebruiken

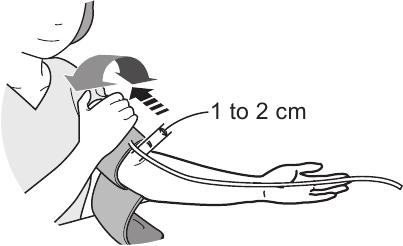

De armmanchet aanbrengen

Verwijder nauwsluitende kleding of strak opgerolde mouwen van uw bovenarm. Plaats de armmanchet niet over dikke kleding.

1. Steek de luchtslang veilig in de luchtaansluiting.

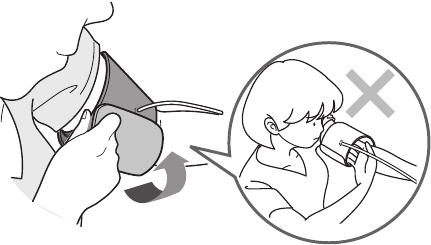

2. Breng de armmanchet aan op uw bovenarm.

   De onderkant van de armmanchet moet zich 1 tot 2 cm boven de elleboog bevinden. De luchtslang is gecentreerd op het midden van uw binnenarm.

3. Sluit de stoffen sluiting STEVIG.

   Opmerkingen:
   • Wanneer u een meting aan de rechterarm verricht, bevindt de luchtslang zich aan de zijkant van uw elleboog. Zorg ervoor dat u uw arm niet op de luchtslang laat rusten.

   • De bloeddruk kan verschillen tussen de rechter- en de linkerarm, en daarom kunnen ook de gemeten bloeddrukwaarden verschillen. OMRON raadt aan om altijd dezelfde arm te gebruiken voor de meting. Als de waarden tussen beide armen aanzienlijk verschillen, neem dan contact op met uw arts om te vragen welke arm u voor uw meting moet gebruiken.

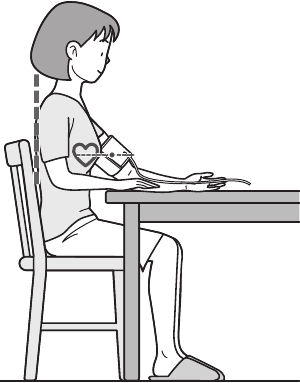

Hoe correct te zitten

Voor een meting moet u ontspannen en comfortabel zitten, bij een aangename kamertemperatuur. Niet baden, alcohol of cafeïne drinken, roken, sporten of eten gedurende 30 minuten voor een meting.

• Zit op een stoel met uw voeten plat op de vloer.
• Zit rechtop met uw rug recht.
• De armmanchet moet zich op hetzelfde niveau bevinden als uw hart.

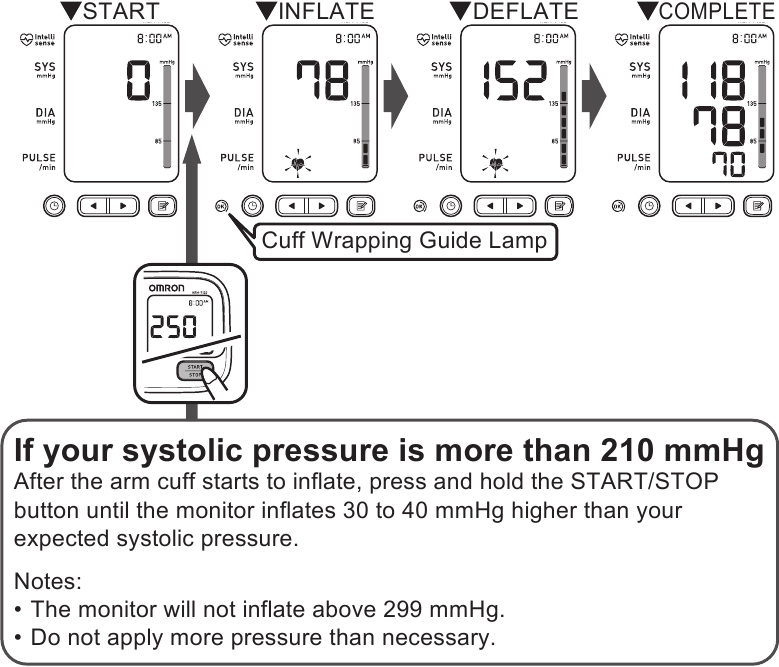

Een meting uitvoeren

Opmerkingen:

• Om een meting te annuleren, drukt u op de START/STOP button (START/STOP-knop) om de lucht in de armmanchet vrij te laten.
• Blijf stil tijdens een meting.

1. Druk op de START/STOP button (START/STOP-knop).
   De armmanchet begint automatisch op te blazen.

   Opmerking: Wacht 2-3 minuten voordat u een nieuwe bloeddrukmeting uitvoert. Wachten tussen metingen geeft de slagaders de kans om terug te keren naar de toestand van vóór de bloeddrukmeting.
   Raadpleeg altijd uw arts. Zelfdiagnose van meetresultaten en zelfbehandeling zijn gevaarlijk.
   Manchet Omwikkel Gids Lamp:
   De manchet omwikkel gids lamp brandt groen, de manchet is correct en strak genoeg om de arm gewikkeld en de meting is nauwkeurig en betrouwbaar. Als deze niet oplicht, is de meting niet betrouwbaar vanwege het onjuist omwikkelen van de manchet. Wikkel de manchet opnieuw om, let erop dat u deze correct omwikkelt en voer de meting opnieuw uit.
2. Verwijder de armmanchet.
3. Druk op de START/STOP button (START/STOP-knop) om de monitor uit te schakelen.
   De monitor slaat de meting automatisch op in het geheugen. Het wordt automatisch uitgeschakeld na 2 minuten.

• Als uw systolische of diastolische druk buiten het standaardbereik ligt, zal de bloeddruk kleur indicator oranje oplichten wanneer het meetresultaat wordt weergegeven. Recent onderzoek suggereert dat de volgende waarden kunnen worden gebruikt als richtlijn voor hoge bloeddruk voor metingen die thuis worden uitgevoerd.


  Systolische bloeddruk	Boven 135 mmHg
  Diastolische bloeddruk	Boven 85 mmHg

  Deze criteria zijn voor thuisbloeddrukmeting.
• Uw bloeddrukmeter bevat een onregelmatige hartslag functie. Onregelmatige hartslagen kunnen de resultaten van de meting beïnvloeden. Het onregelmatige hartslag algoritme bepaalt automatisch of de meting bruikbaar is of moet worden herhaald. Als de meetresultaten worden beïnvloed door onregelmatige hartslagen, maar het resultaat is geldig, wordt het resultaat weergegeven samen met het onregelmatige hartslagsymbool (). Als de onregelmatige hartslagen ervoor zorgen dat de meting ongeldig is, wordt er geen resultaat weergegeven. Als het onregelmatige hartslagsymbool ( ) wordt weergegeven nadat u een meting hebt uitgevoerd, herhaal dan de meting. Als het onregelmatige hartslagsymbool () frequent wordt weergegeven, breng uw arts hiervan op de hoogte.

• Als u tijdens de meting beweegt, verschijnt het bewegingsfout symbool () op het display. Houd stil en herhaal de meting.


De gastmodus gebruiken

De monitor slaat meetwaarden voor één gebruiker op in het geheugen. De gastmodus kan worden gebruikt om een enkele meting voor een andere gebruiker uit te voeren. Er worden geen meetwaarden opgeslagen in het geheugen wanneer de gastmodus is geselecteerd.

1. Houd de START/STOP button (START/STOP-knop) langer dan 3 seconden ingedrukt.
   De datum/tijd weergave verdwijnt.

2. Laat de START/STOP button (START/STOP-knop) los wanneer de datum/tijd weergave wordt uitgeschakeld.
   De armmanchet begint automatisch op te blazen.

De geheugenfunctie gebruiken

De monitor slaat automatisch het resultaat op tot 60 sets. Het kan ook een gemiddelde meting berekenen op basis van de metingen van de laatste drie metingen die binnen 10 minuten zijn uitgevoerd. Als er slechts twee metingen in het geheugen staan voor die periode, wordt het gemiddelde gebaseerd op twee metingen. Als er één meting in het geheugen staat voor die periode, wordt het gemiddelde gebaseerd op één meting.

Opmerkingen:

• Als het geheugen vol is, zal de monitor de oudste meting verwijderen.
• Wanneer u de meting bekijkt die is uitgevoerd zonder de datum en tijd in te stellen, wordt "-:--" weergegeven in plaats van de datum en tijd.

Om de metingen te bekijken die in het geheugen zijn opgeslagen

1. Druk op de button (knop).
   Het geheugennummer verschijnt een seconde voordat de hartslag wordt weergegeven. De nieuwste set is genummerd "1".

   Opmerkingen:
   • Als uw systolische of diastolische druk buiten het standaardbereik ligt, licht de bloeddruk kleur indicator op wanneer het meetresultaat wordt weergegeven.
   • Het resultaat van de manchet omwikkel gids verschijnt op het display met de meetwaarden. De manchet omwikkel gids lamp zal niet oplichten.
     : De armmanchet was correct en strak genoeg omwikkeld.
     : De armmanchet zat los of was niet correct omwikkeld.
2. Druk op de of button (knop) om de metingen te bekijken die in het geheugen zijn opgeslagen.
   : Naar de oudere metingen
   : Naar de meer recente metingen

Om de gemiddelde waarde te bekijken

1. Houd de button (knop) langer dan 3 seconden ingedrukt.

   Opmerkingen:
   • Als de vorige meting is uitgevoerd zonder de datum en tijd in te stellen, wordt de gemiddelde waarde niet berekend.
   • Als er geen meetresultaten zijn opgeslagen in het geheugen, wordt het onderstaande scherm weergegeven.


Om alle waarden te verwijderen die in het geheugen zijn opgeslagen

Wanneer het geheugensymbool () verschijnt, drukt u eerst op de geheugenknop. Terwijl u deze ingedrukt houdt, drukt u tegelijkertijd langer dan 3 seconden op de START/STOP button (START/STOP-knop).

Opmerking: U kunt de opgeslagen metingen niet gedeeltelijk verwijderen.

Probleemoplossing en onderhoud

De pictogrammen en foutmeldingen

Foutweergave	Oorzaak	Oplossing
	Onregelmatige hartslagen zijn gedetecteerd.	Verwijder de armmanchet. Wacht 2 - 3 minuten en neem dan een nieuwe meting. Herhaal de stappen in het gedeelte Een meting uitvoeren. Neem contact op met uw arts als deze fout blijft verschijnen.
	Beweging tijdens meting.	Lees zorgvuldig de stappen in het gedeelte Een meting uitvoeren en herhaal deze.
	De batterijen zijn bijna leeg.	U moet ze op tijd vervangen door nieuwe. Raadpleeg het gedeelte De batterijen plaatsen/vervangen.
	De batterijen zijn leeg.	U moet ze onmiddellijk vervangen door nieuwe. Raadpleeg het gedeelte De batterijen plaatsen/vervangen.
	Luchtstekker losgekoppeld.	Plaats de stekker stevig. Raadpleeg het gedeelte De armmanchet aanbrengen.
	Armmanchet niet correct aangebracht.	Breng de armmanchet correct aan. Raadpleeg het gedeelte De armmanchet aanbrengen.
	Er lekt lucht uit de armmanchet.	Vervang de manchet door een nieuwe. Raadpleeg hoofdstuk Optionele onderdelen.
	Beweging tijdens meting en de armmanchet is niet voldoende opgepompt.	Herhaal de meting. Blijf stil en praat niet tijdens de meting. Raadpleeg het gedeelte Een meting uitvoeren.
		Als "E2" herhaaldelijk verschijnt, pomp de manchet handmatig op tot 30 tot 40 mmHg boven uw vorige meetresultaat. Raadpleeg het gedeelte Een meting uitvoeren.
	De armmanchet is boven 299 mmHg opgepompt bij het handmatig oppompen van de manchet.	Pomp de manchet niet boven 299 mmHg op. Raadpleeg het gedeelte Een meting uitvoeren.
	Beweging tijdens meting.	Herhaal de meting. Blijf stil en praat niet tijdens de meting. Raadpleeg het gedeelte Een meting uitvoeren.
	Kleding belemmert de armmanchet.	Verwijder alle kleding die de armmanchet belemmert. Raadpleeg het gedeelte De armmanchet aanbrengen.
	Apparaatfout.	Neem contact op met uw lokale OMRON-vertegenwoordiger.

Probleemoplossing

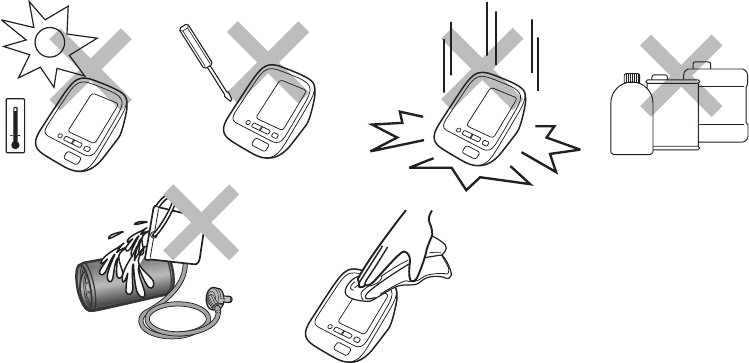

Onderhoud

Neem de volgende punten in acht om schade aan uw apparaat te voorkomen:

• Stel de hoofdeenheid en de manchet niet bloot aan extreme temperaturen, vochtigheid, vocht of direct zonlicht.
• Vouw de manchet of de slang niet strak op.
• Pomp de armmanchet niet op tot boven 299 mmHg.
• Demonteer het apparaat niet.
• Stel het apparaat niet bloot aan sterke schokken of trillingen (bijvoorbeeld door het apparaat op de vloer te laten vallen).
• Gebruik geen vluchtige vloeistoffen om de hoofdeenheid te reinigen.
• Was de armmanchet niet en dompel deze niet onder in water.
• Gebruik geen benzine, thinner of soortgelijke oplosmiddelen om de armmanchet te reinigen.
• Voer zelf geen reparaties uit. Raadpleeg bij een defect uw lokale OMRON-vertegenwoordiger.
• Het apparaat moet worden gereinigd met een zachte, droge doek.
• Gebruik een zachte, vochtige doek en neutrale zeep om de armmanchet te reinigen.

Opmerking: Lees en volg de "Correcte verwijdering van dit product" in het gedeelte Technische gegevens bij het weggooien van het apparaat en alle gebruikte accessoires of optionele onderdelen.

Kalibratie en service

• De nauwkeurigheid van deze bloeddrukmeter is zorgvuldig getest en is ontworpen voor een lange levensduur.
• Over het algemeen wordt aanbevolen om het apparaat om de twee jaar te laten controleren om een correcte werking en nauwkeurigheid te garanderen. Raadpleeg uw lokale OMRON-vertegenwoordiger.

Opslag

1. Koppel de luchtstekker los van de luchtaansluiting.
2. Vouw de luchtslang voorzichtig in de armmanchet.

   Opmerkingen:
   • Buig de luchtslang niet overmatig.
   • Bewaar het apparaat niet in de volgende situaties:
     • Als het apparaat nat is.
     • Locaties die zijn blootgesteld aan extreme temperaturen, vochtigheid, direct zonlicht, stof of corrosieve dampen.
     • Locaties die zijn blootgesteld aan trillingen, schokken of waar het onder een hoek staat.

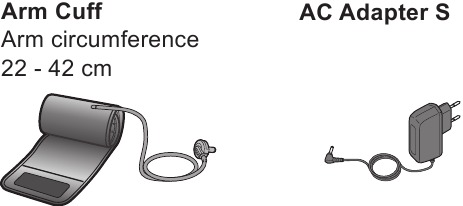

Optionele onderdelen

Opmerking: Neem contact op met uw lokale OMRON-vertegenwoordigers voor de juiste modellen van optionele onderdelen.

De optionele AC-adapter gebruiken

1. Steek de stekker van de AC-adapter in de AC-adapteraansluiting aan de achterkant van de hoofdeenheid.
2. Steek de AC-adapter in een stopcontact.

Om de AC-adapter los te koppelen, trekt u eerst de AC-adapter uit het stopcontact en verwijdert u vervolgens de stekker van de AC-adapter uit de hoofdeenheid.

Technische gegevens

Productbeschrijving	Automatische bloeddrukmeter
Model	HEM-7132
Display	LCD digitaal display
Meetmethode	Oscillometrische methode
Meetbereik	Druk: 0 tot 299 mmHg Puls: 40 tot 180 slagen/min.
Nauwkeurigheid	Druk: ±3 mmHg Puls: ±5% van de displaywaarde
Inflatie	Fuzzy-logic gestuurd door elektrische pomp
Deflatie	Automatisch drukontlastventiel
Geheugen	60 metingen met datum en tijd
Rating	DC6V 4W
Stroombron	4 "AA" batterijen 1.5V of AC adapter (optioneel, INPUT AC100-240V 50/60Hz 0.12A)
Levensduur batterij	Ca. 1000 metingen (met nieuwe alkalinebatterijen)
Toegepast onderdeel	= Type BF
Bescherming tegen elektrische schokken	Intern aangedreven ME-apparatuur (bij gebruik van alleen de batterijen) = Klasse II ME-apparatuur (Optionele AC-adapter)
Bedrijfstemperatuur/ Vochtigheid	+10 tot +40°C / 30 tot 85% RV
Opslagtemperatuur/ Vochtigheid/ Luchtdruk	-20 tot +60°C / 10 tot 95% RV / 700-1060 hPa
Gewicht console	Ca. 280g zonder batterijen
Gewicht manchet	Ca. 170g
Buitenafmetingen	Ca. 107 (b) mm × 79 (h) mm × 141(l) mm
Afmetingen manchet	Ca. 145 mm × 532 mm (Manchet: armomtrek 22 tot 42 cm)
Materiaal manchet/slang	Nylon, polyester, polyvinylchloride
Inhoud verpakking	Hoofdeenheid, armmanchet, gebruiksaanwijzing, batterijset

Opmerking: Onder voorbehoud van technische wijzigingen zonder voorafgaande kennisgeving.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Omron HEM-7132 - Automatische bloeddrukmeter handleiding

Beschikbare talen
