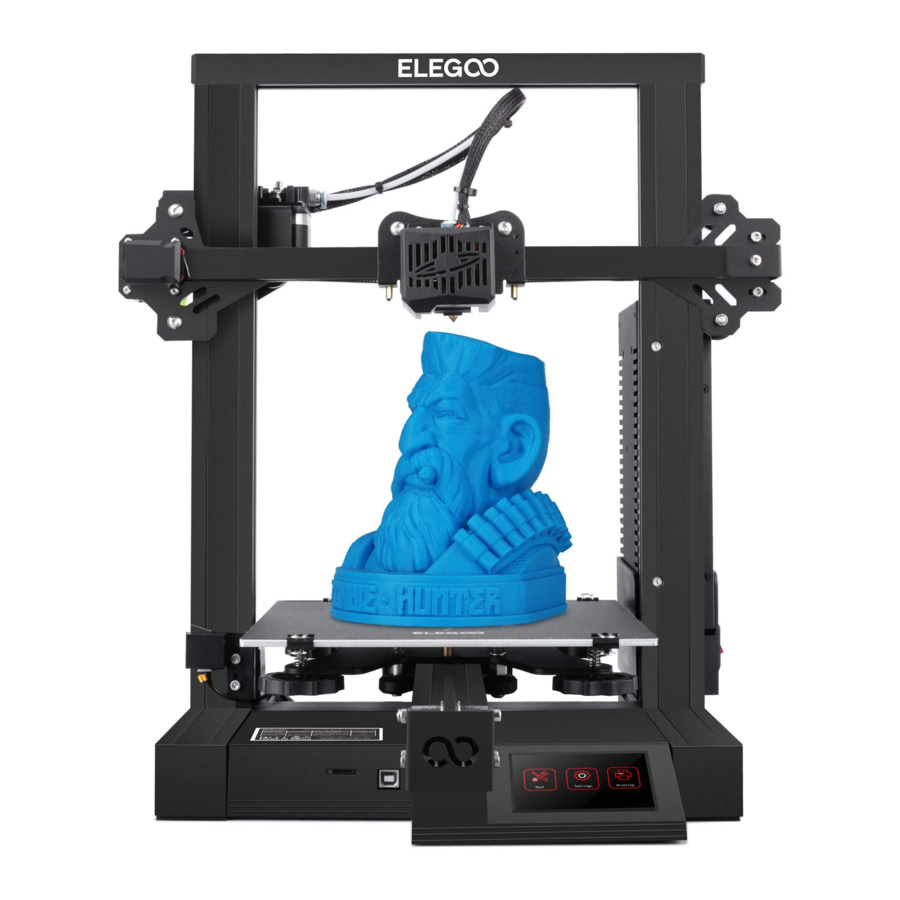

Elegoo Neptune 2, 2S - Handleiding 3D-printer

Inleiding

Bedankt voor het kiezen van een ELEGOO-product!
Lees voor uw gemak deze handleiding zorgvuldig door voor gebruik. De waarschuwingen en tips in deze handleiding kunnen u helpen onjuiste installatie en gebruik beter te vermijden.
Voor vragen of problemen die niet in deze handleiding worden behandeld, kunt u contact met ons opnemen via dit e-mailadres:
3dp@elegoo.com.

Het ELEGOO-team staat altijd klaar om u een hoogwaardige service te bieden.
Om u een betere ervaring met onze producten te geven, kunt u ook kennis opdoen over de bediening van de apparatuur op de volgende manieren:

1. De handleiding: U kunt de relevante bedieningsinstructies en video's over het bedienen van de machine vinden op de TF-kaart.
2. ELEGOO officiële website: www.elegoo.com U kunt naar onze officiële website gaan om de relevante bedieningsinstructies voor de machine en contactgegevens te vinden.

1. Plaats de printer niet in een trillende of andere onstabiele omgeving, omdat het schudden van de machine de printkwaliteit beïnvloedt.
2. Raak het mondstuk en het verwarmingsbed niet aan wanneer de printer in werking is om verbranding door hoge temperaturen en persoonlijk letsel te voorkomen.
3. Maak na het printen gebruik van de resttemperatuur van het mondstuk en reinig de filamenten op het mondstuk met behulp van gereedschap. Raak het mondstuk tijdens het reinigen niet rechtstreeks met uw handen aan om verbranding te voorkomen.
4. Voer regelmatig productonderhoud uit en reinig de printerbehuizing regelmatig met een droge doek om stof en plakkerig printmateriaal weg te vegen wanneer de stroom is uitgeschakeld.
5. 3D-printers bevatten snel bewegende onderdelen, dus pas op dat uw handen er niet tussen komen.
6. Kinderen moeten onder toezicht van een volwassene staan bij het gebruik van de machine om persoonlijk letsel te voorkomen.
7. Schakel in geval van nood direct de stroom uit.

Machineparameters

Printparameters

Printprincipe: FDM (Fused Deposition Modeling)

Bouwvolume: 220X220X250 (mm³)

Printprecisie: ±0,1 mm

Diameter mondstuk: 0,4 mm

Printsnelheid: 30~180 mm/s (60 mm/s wordt aanbevolen)

Temperatuurparameters

Omgevingstemperatuur: 5°C~40°C

Maximale temperatuur van het mondstuk: 260°C

Maximale temperatuur van het verwarmingsbed: 100°C

Softwareparameters

Slicer-software: Cura
Invoerformaat: STL、OBJ
Uitvoerformaat: Gcode
Verbindingstype: TF-kaart、USB-kabel

Parameters van de voeding

Stroomingang: 100-120V/200-240V
Stroomuitgang: 24V

Fysieke parameters

Afmetingen machine: 430X426X613
Neptune 2 Machinegewicht: 6,9 kg
Neptune 2S Machinegewicht: 7,3 kg

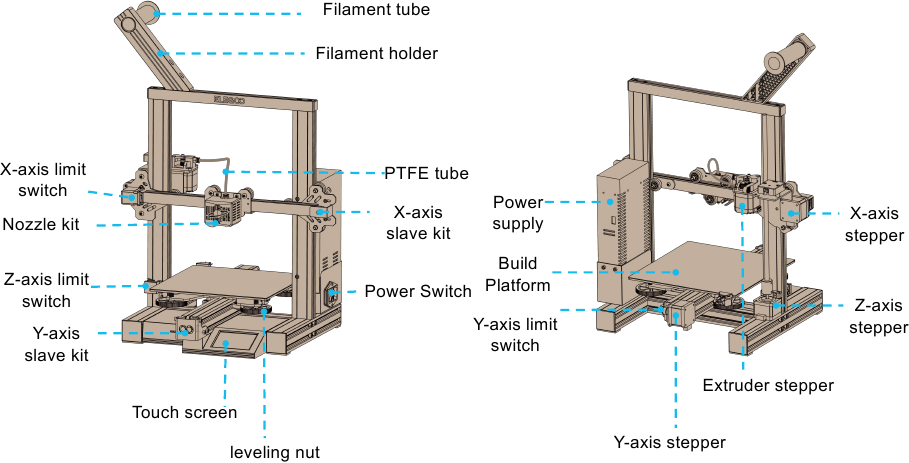

Machineschema

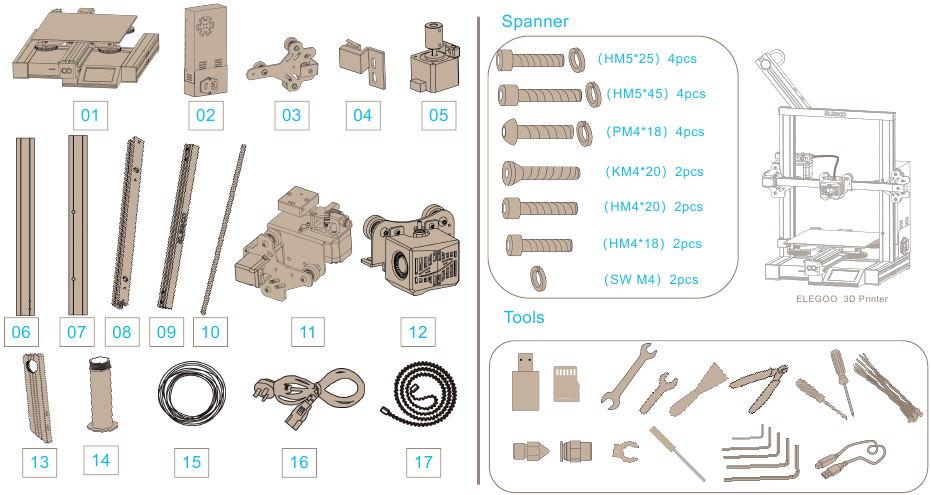

Paklijst

Machine-installatie

De TF-kaart van de machine wordt geleverd met een installatie-instructievideo.

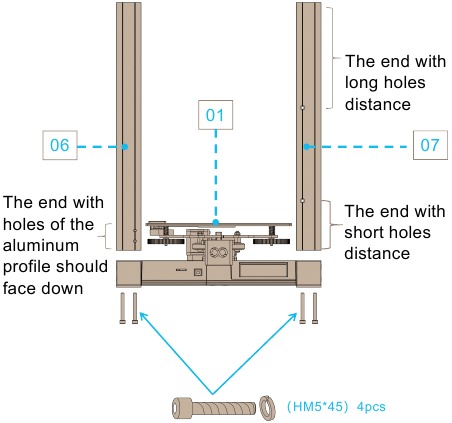

Stap 1

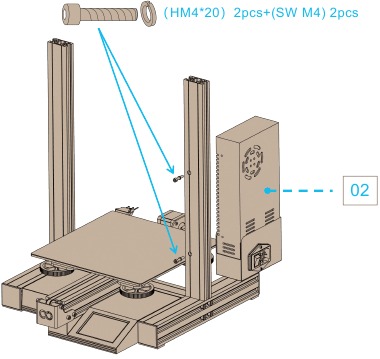

Stap 2

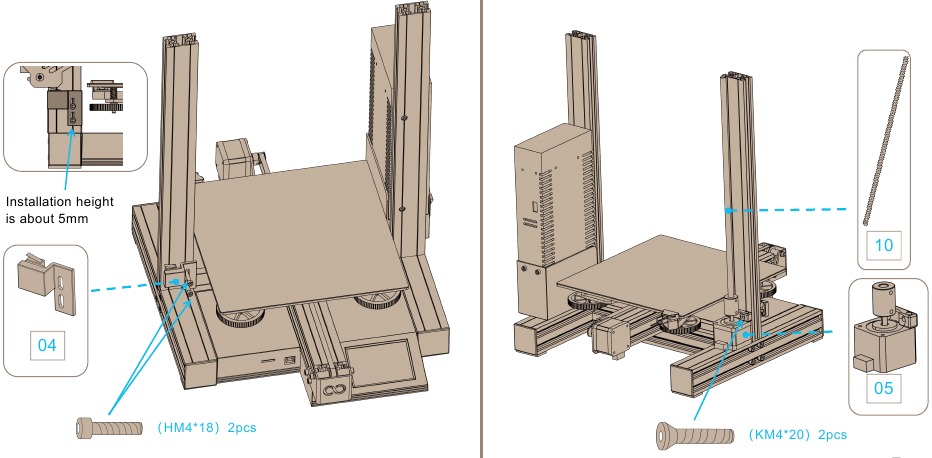

Stap 3

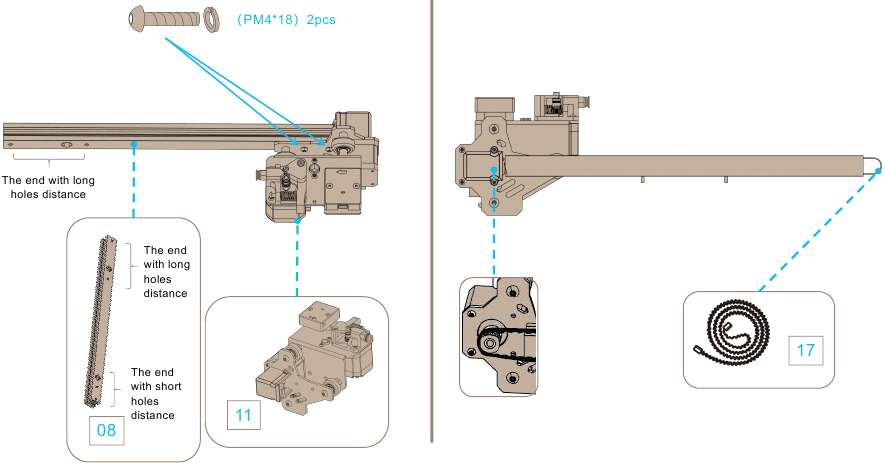

Stap 4

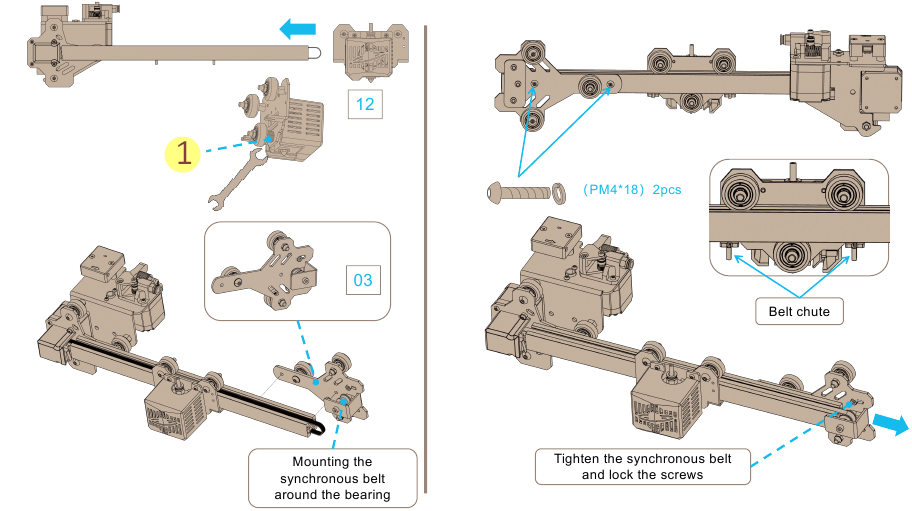

Stap 5

De metalen excentrische afstandhouder kan vóór de installatie worden losgemaakt, zodat de katrol soepel in het profiel kan glijden. Na de installatie kan de metalen excentrische afstandhouder weer goed worden vastgedraaid, zodat de printkop niet wiebelt.

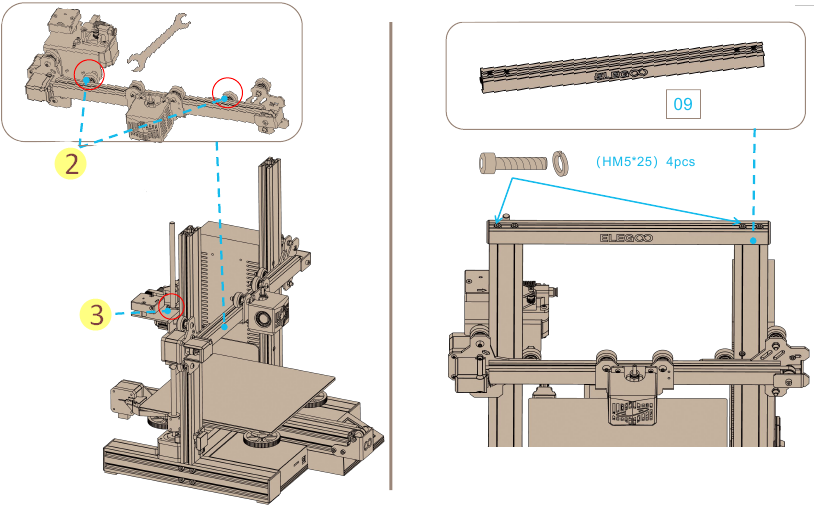

Stap 6


De metalen excentrische afstandhouder kan hier vóór de installatie worden losgemaakt, zodat de katrol soepel in het profiel kan glijden en na de installatie weer goed kan worden vastgedraaid.

Zodra de installatie is voltooid, kunnen de schroeven op de schroefmoeren hier goed worden vastgedraaid.

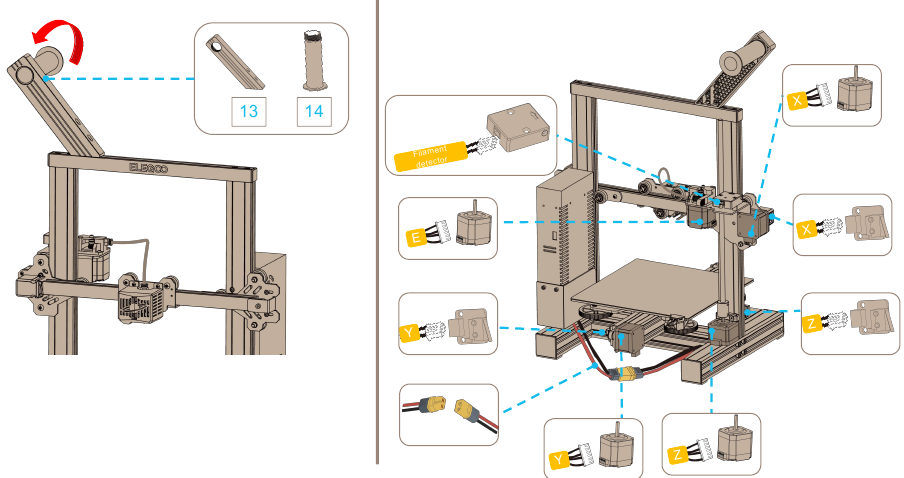

Stap 7

Introductie van het bedieningsscherm

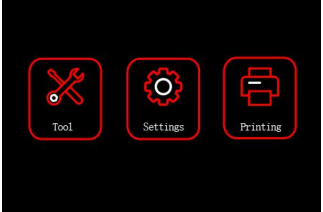

Hoofdmenu

Tool: Klik om de tool-interface te openen. De machine kan worden getest om voor te verwarmen, te nivelleren, te bewegen, te extruderen, enz.

Settings: Klik om de instellingeninterface te openen om de taal en ventilator in te stellen of de firmwareversie naar behoefte op te vragen.

Printing: Klik om de printinterface te openen, selecteer het printbestand en start vervolgens het printen.

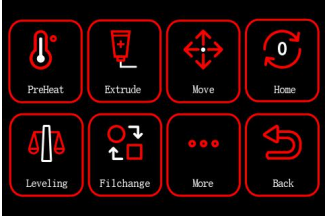

Tool-interface

Preheat: Klik om de voorverwarmingsinterface te openen, selecteer 【Extrusion】 (Extrusie) of 【HeatBed】 (Verwarmingsbed) en stel de temperatuur in om te beginnen met verwarmen. (U kunt overschakelen naar 【HeatBed】 (Verwarmingsbed) door op 【Extrusion】 (Extrusie) te klikken)

Move: Klik om de X-as, Y-as en Z-as handmatig te verplaatsen.

Home: Stel alle assen terug naar de nulpositie of selecteer een van de assen en stel deze in op de nulpositie.

Extrude: Verwarm eerst het mondstuk, stel de lengte van de filamenten in en controleer vervolgens of het mondstuk goed ontlaadt door op 【In】 (In) en 【Out】 (Uit) te klikken.

Leveling: Nivelleer vijf punten, pas de afstand tussen het mondstuk en het platform fijn af door de nivelleermoer onder het verwarmingsbed te nivelleren wanneer het mondstuk naar de positie van elk punt beweegt.
Filchange: De filamenten kunnen worden vervangen door op 【Filchange】 (Filament vervangen) te klikken.

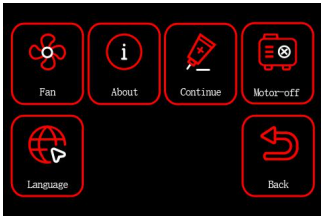

Instellingeninterface

Fan: Bediening van de zijventilator.

About: Controleer de firmwareversie.

Language: Klik om talen te wijzigen: Japans, Duits, Engels, Russisch, Spaans, Frans, Italiaans, Chinees.

Motoroff: Schakel de stappenmotor uit die draait of maak een vergrendelde stappenmotor vrij.

Continue: Ga verder met printen op een bepaalde laagpositie van het model.

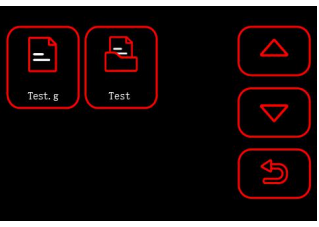

Printinterface

File: Selecteer het modelbestand en bevestig om te beginnen met printen.

Up Arrow/Down Arrow: Pagina omhoog en pagina omlaag.

Crooked Arrow: Terug naar het hoofdmenu.

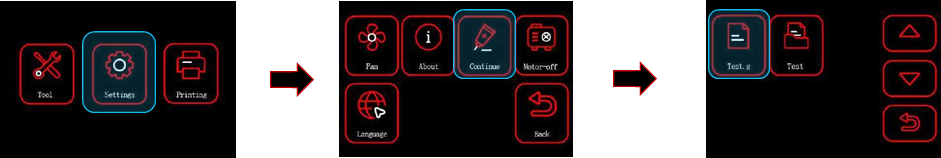

Beschrijving van speciale functie

Continue:

• Met deze functie kunt u het printen hervatten als u wilt doorgaan met printen nadat het model is onderbroken door een onjuiste handeling.
• Klik eerst op 【Tool】 (Tool) - 【Home】 (Home) en kijk of het model botst door de X/Y/Z-as achtereenvolgens op nul te zetten. (Als er een botsing optreedt, schakel dan onmiddellijk de stroom uit, deze functie kan niet worden gebruikt.)
• Klik vervolgens op 【Back】 (Terug) - 【Move】 (Verplaatsen), verplaats de Z-as naar de hoogte van de modelonderbreking, verplaats vervolgens de X/Y-as opnieuw en verplaats het mondstuk naar de bovenkant van het model. Kijk of het mondstuk waterpas staat met het modelgedeelte of dat er een opening van ongeveer 0,1 mm is. (De printkop mag niet lager zijn dan de hoogte van de modelonderbrekingspositie, anders treedt er een modelbotsing op tijdens het printen.).
• Selecteer ten slotte 【Settings】 (Instellingen) in het menu, klik op 【Continue】 (Doorgaan) en selecteer vervolgens het modelbestand dat u wilt blijven printen.
• Wacht tot de temperatuur van het mondstuk en het verwarmingsbed de vooraf ingestelde temperatuur heeft bereikt, begin ondertussen de vorige printinformatie te lezen tot aan de hoogte van de onderbroken printpositie, dan gaan de X- en Y-assen achter elkaar terug naar nul en dan begint het met printen.


Continue: Als u wilt doorgaan met printen vanwege een plotselinge stroomstoring of als u per ongeluk de stroom van de machine uitschakelt, hoeft deze functie niet handmatig te worden ingesteld. Wanneer de printer opnieuw op de voeding is aangesloten en is ingeschakeld, klikt u gewoon op hervatten om door te gaan.

Filaments Detection: Deze functie is ontworpen om effectief te voorkomen dat het model wordt afgekeurd nadat de filamenten op zijn tijdens het printen door de gebruiker te waarschuwen dat de filamenten moeten worden vervangen voordat het model opnieuw kan worden geprint.

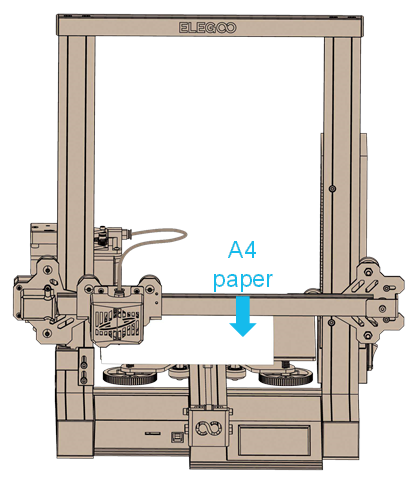

Platformnivellering

• Tijdens het printen moeten we het platform nivelleren om ervoor te zorgen dat de basis van het model aan het bouwplatform blijft kleven en er niet af valt.
• De beste afstand tussen de nozzle en het platform is 0,1 mm - 0,2 mm, en je moet een A4-papier klaarmaken om te helpen bij het nivelleren.
  1. Zorg er eerst voor dat alle kabels zijn aangesloten en zet vervolgens de printer aan.
  2. Klik op 【Tool】(Hulpmiddel) in het hoofdmenu om de toolinterface te openen en klik vervolgens op 【Leveling】(Nivellering).
  3. Plaats een vel A4-papier tussen de nozzle en het platform. Klik op het nivelleringspunt en de nozzle beweegt overeenkomstig naar elk punt van het platform. Pas de nivelleringsmoer onder het platform aan. (Draai de moer met de klok mee los, dan komt het platform omhoog; anders valt het platform).
  4. Zorg ervoor dat de nozzle en het A4-papier elkaar net raken, het papier soepel kan bewegen en er wrijvingskracht is bij het verplaatsen van het papier.
  5. Nivelleer de punten 2, 3, 4 en 5 op dezelfde manier.
• Nadat het nivelleren is voltooid, moet de afstand tussen het platform en de nozzle worden gecontroleerd (1-2 keer) volgens de bovenstaande stappen om te voorkomen dat de platformplaat bekrast raakt.

Aanvullende inleiding

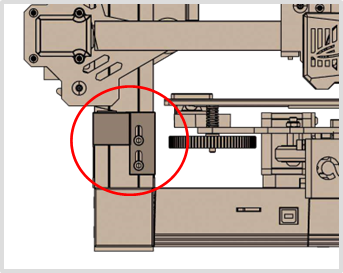

Speciaal geval 1:

1. Wanneer de machine terugkeert naar nul, is de nozzle veel lager dan het platform. (Zelfs als de vier nivelleringsmoeren onder het platform zijn vastgedraaid, drukt de nozzle nog steeds tegen het platform.)
2. Wanneer de machine terugkeert naar nul, is de nozzle veel hoger dan het platform. (Zelfs als de vier nivelleringsmoeren onder het platform zijn losgemaakt, bevindt de nozzle zich nog steeds op een bepaalde afstand van het platform.)
   Oplossing: Pas de Z-eindschakelaar omhoog (omlaag) aan naar de juiste positie.

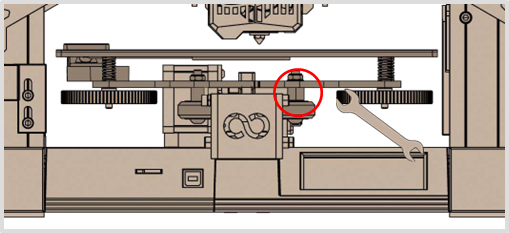

Speciaal geval 2:

1. Het onderste schuifblok is aangepast voordat het de fabriek verliet, maar de katrol van de machine kan losraken tijdens het transport. Als het bouwplatform van de machine trilt en los zit, kan een open moersleutel worden gebruikt om de excentrische isolatiekolom onder het platform langzaam te draaien totdat het schuifblok soepel glijdt en niet trilt.

Modeltest

Extrusie-inspectie

1. Duw de filamenten naar de onderkant van de printkop.
2. Klik op 【Tool】(Hulpmiddel) - 【Extrude】(Extruderen) en klik vervolgens op 【In】(In), de nozzle-temperatuur wordt automatisch verwarmd tot 200 °C.
3. Nadat de nozzle is voorverwarmd tot 200 °C, klikt u op [In] (In) en kunnen de filamenten normaal uit de nozzle worden gesponnen. De extrusiesnelheid kan worden geselecteerd als laag, gemiddeld of hoog.
4. Maak de geëxtrudeerde filamenten schoon van de nozzle voordat u gaat printen.

Begin met printen

1. Plaats de TF-kaart in de kaartgleuf van de printer.
2. Klik op 【Printing】(Afdrukken) in het hoofdmenu en selecteer het modelbestand.
3. Wanneer de nozzle en het verwarmingsbed de vooraf ingestelde temperatuur bereiken, keren de X-, Y- en Z-as terug naar nul en beginnen ze met printen.

A	B	C
De afstand van de nozzle tot het platform is te klein, dus de nivelleringsmoer onder het platform moet worden vastgedraaid om fijn af te stellen of opnieuw te nivelleren.	De afstand tussen de nozzle en het platform is matig, extrudeert de juiste hoeveelheid filamenten en hecht gelijkmatig aan het platform.	De nozzle staat te ver van het platform en de hechting is niet goed, waardoor het model gemakkelijk het platform kan verlaten tijdens het printproces, dus het moet opnieuw worden genivelleerd.

Tips:
Observeer tijdens het printen van het testmodel de printsituatie van de eerste laag. Als de situatie van A en C in de eerste laag verschijnt, bewijst dit dat de vijfpuntsnivellering niet goed is aangepast, dus het is noodzakelijk om de nivelleringsmoer onder het platform fijn af te stellen of het platform opnieuw in te stellen. Als de situatie van B in de eerste laag verschijnt, bewijst dit dat een goede printafstand is bereikt tussen de nozzle en het platform en kan het printen worden voortgezet.

Software-installatie

Tips: U kunt een kaartlezer gebruiken om de gegevens op de TF-kaart naar de computer te kopiëren voor opslag.

Onze slice-software is aangepast vanuit Cura open source slice-software, om beter aan te sluiten bij de machines van ons bedrijf voor het printen en om te voldoen aan de behoeften van onze klanten.

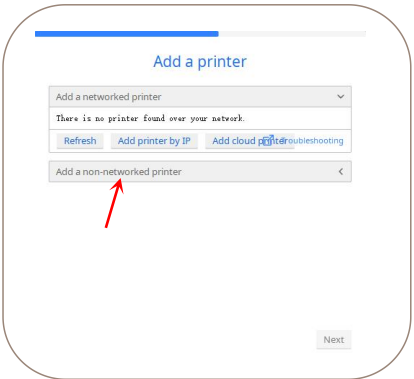

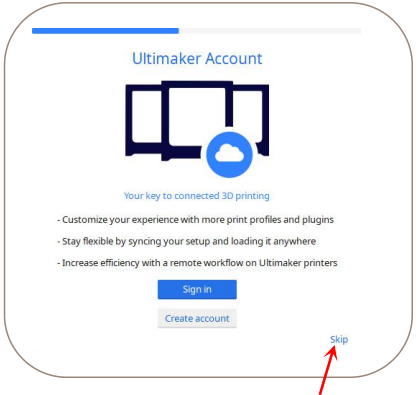

De stappen voor de software-installatie zijn als volgt:
Open de TF-kaart van de machine om het pad \ Software en Software Drivers-map \ ELEGOO Software-map te selecteren \ Dubbelklik op de ELEGOO-Cura-4.7.0-win64-applicatie om deze te installeren.

Volg de aanwijzingen in het installatieproces naar de volgende stap.

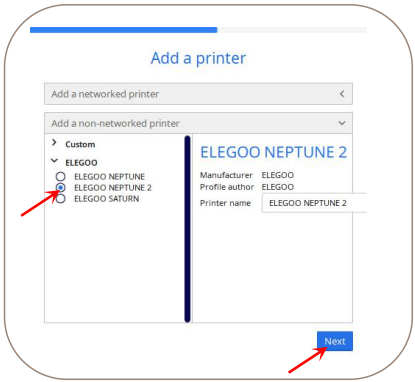

Selecteer ten slotte het bijbehorende model van ons bedrijf, zoals hieronder weergegeven, om de instellingen te voltooien.


Neptune 2- en Neptune 2S-machines delen hetzelfde slicemodel "ELEGOO NEPTUNE 2".

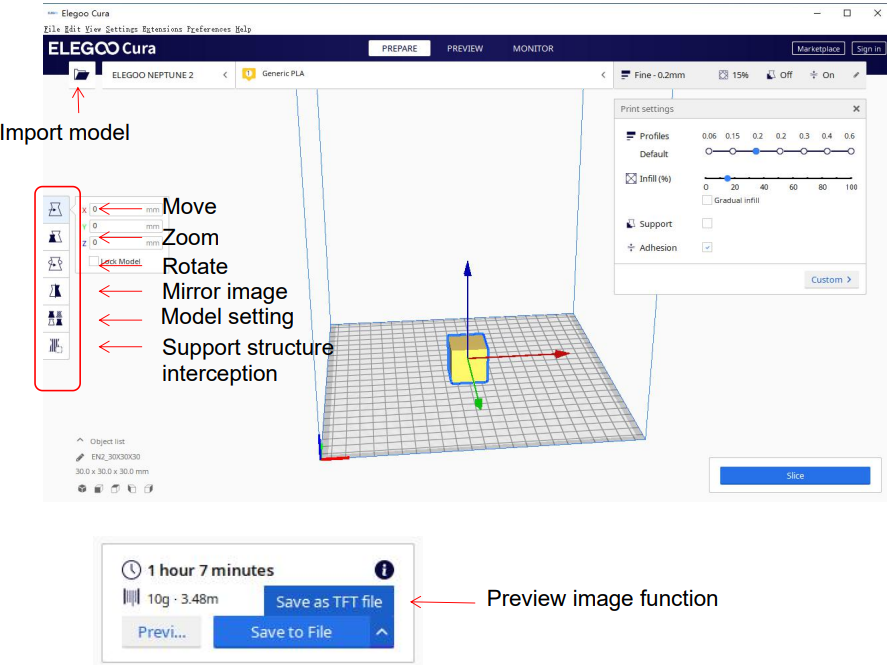

Instructies voor ons

Andere bedieningstips

1. Scroll met het middelste muiswiel om het gezichtspunt te zoomen en houd het middelste wiel ingedrukt om de platformpositie te verplaatsen.
2. Houd de rechtermuisknop ingedrukt om de muis te bewegen om het gezichtspunt te wijzigen.
3. Klik op de rechtermuisknop om een pop-upselectie weer te geven.

Modelinstelling: Wanneer u meerdere modellen print, kunt u individuele slice-instellingen configureren voor het opgegeven model.

Support structuur interceptie: u kunt de onderscheppingsregio op het model instellen zodat de ingestelde regio geen support structuur genereert.

Voorbeeldfunctie afbeelding: Gcode-bestanden die zijn opgeslagen in TFT-bestandsindeling, kunnen worden gebruikt om een voorbeeld van de modelafbeelding in het selectiebestand op de printer te bekijken, waardoor het geprinte bestand visueler kan worden geïdentificeerd.

Online printen

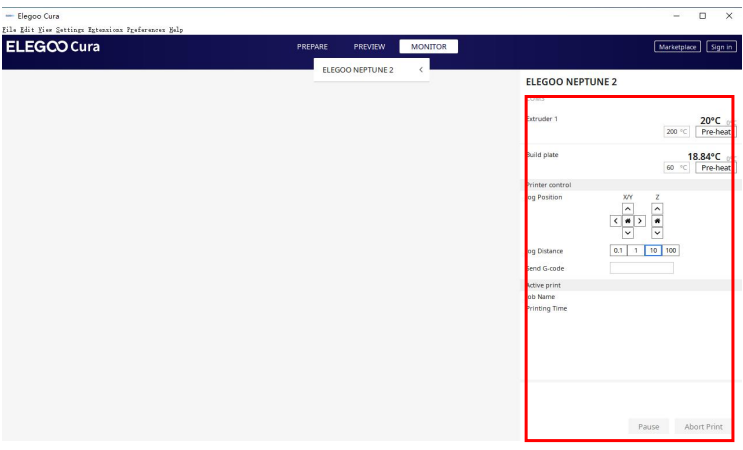

• Verbind de printer en de computer met een USB-kabel, dubbelklik om de slice-software te openen, selecteer het bijbehorende model en klik vervolgens op de monitor. Als de interface een leeg scherm weergeeft, bewijst dit dat de verbinding niet succesvol is en moet u het stuurprogramma installeren.

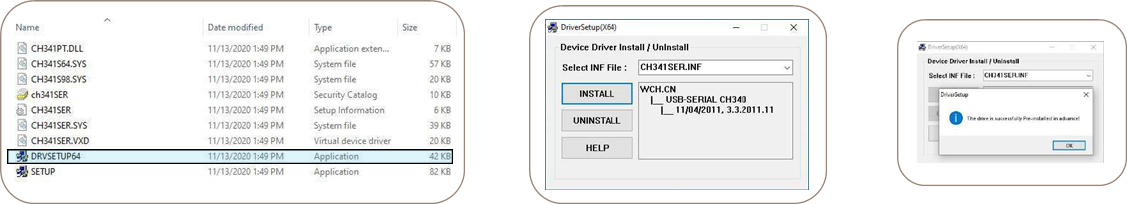

• De installatiemethode van het stuurprogramma is als volgt: Open het profiel van de TF-kaart om het pad \ Software en Software Driver-map \ Software Driver-map \ CH340G USB Driver-map te selecteren \ Dubbelklik op het bestand [DRVSETUP64] om het uit te voeren en klik om het te installeren. (Zoals weergegeven in de onderstaande afbeelding.) Houd er rekening mee dat deze stuurprogramma-software geen virus bevat, dus u kunt deze gerust installeren. Als uw antivirussoftware vaststelt dat het een virus is, kunt u uw antivirussoftware een tijdje sluiten en vervolgens doorgaan met het installeren van de stuurprogramma-software.
• Nadat de installatie van het stuurprogramma is voltooid, sluit u de USB-kabel opnieuw aan, opent u de ELEGOO slice-software en klikt u vervolgens op de monitor. Als het printermodel en andere informatie worden weergegeven, is de computer succesvol verbonden.

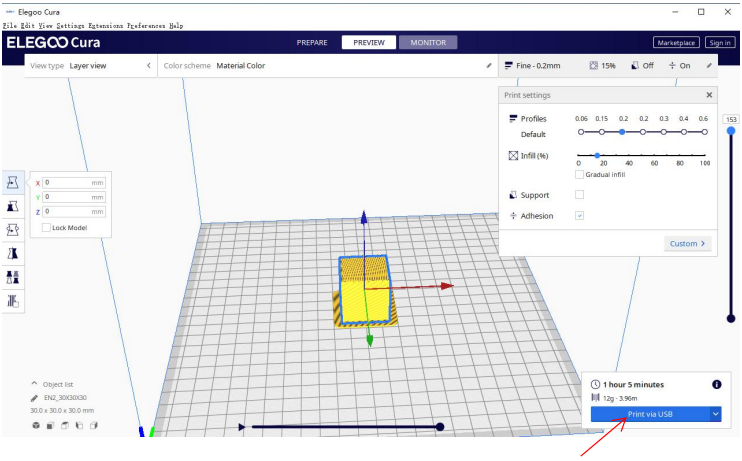

• Nadat u het model hebt geïmporteerd, stelt u de printtemperatuur, laagdiktes en andere relevante informatie in en klikt u vervolgens op de 【slice】(slice), selecteer USB online printen.
• De stroom mag niet worden uitgeschakeld en de computer mag niet in de schermbeveiliging of slaapstand gaan wanneer deze via een USB-kabel is verbonden om af te drukken om gegevensoverdrachtfouten te voorkomen.



Gids voor probleemoplossing

Een stepper van de X/Y/Z-as beweegt niet of maakt een geluid wanneer hij wordt genuld

1. De stepperkabel zit los. Controleer de bedradingsverbinding opnieuw.
2. De bijbehorende eindschakelaar activeert niet correct. Controleer of er storing is in de beweging van de bijbehorende as en of de draad van de eindschakelaar los zit.

Anomalie bij extruderen van mondstukset

1. Controleer of de stepperkabel van de extruder niet los zit.
2. Controleer of de stelschroef van het extruderwiel is vastgezet op de motoras.
3. De warmteafvoer van de mondstukset is onvoldoende, zorg ervoor dat de koelventilator van de mondstukset goed werkt.
4. Probeer bij verstopte mondstukken het mondstuk kortstondig te verwarmen tot 230 °C en de filamenten met de hand samen te drukken om de verstopping te verwijderen, of gebruik een fijne naald om het mondstuk te ontstoppen terwijl het opwarmt.

Model hecht niet aan het platform of kromtrekken

1. De sleutel tot het hechten van het model aan het platform is dat de filamenten aan het platform zijn bevestigd bij het printen van de eerste laag. Wanneer de afstand tussen het mondstuk en het platform bij het printen van de eerste laag meer dan 0,2 mm bedraagt, vermindert dit de hechting van het model aan het platform aanzienlijk, dus moet dit worden aangepast.
2. Stel de platformbevestiging in in Cura en selecteer het bevestigingstype 【Brim】 (Rand), waarmee het bevestigingsoppervlak kan worden vergroot en kromtrekken en andere problemen kunnen worden voorkomen.

Model verkeerd uitgelijnd

1. De verplaatsingssnelheid of printsnelheid is te hoog. Probeer de snelheid te verlagen.
2. De riem van de X/Y-as zit te los of de synchronisatiepoelie is niet stevig vastgedraaid.
3. De aandrijfstroom is te laag.

Ernstig draadtrekken

1. Onvoldoende intrek-afstand, stel een grotere intrek-afstand in bij het slicen
2. Als de intrek-snelheid te laag is, stel dan een hogere intrek-snelheid in bij het slicen.
3. Vink bij het slicen het vakje "Z Hop When Retracted" (Z-sprong bij intrekken) aan en stel de "Z Hop height" (Z-sprong hoogte) in op ongeveer 0,25 mm.
4. De printtemperatuur is te hoog, waardoor de filamenten plakkerig worden.

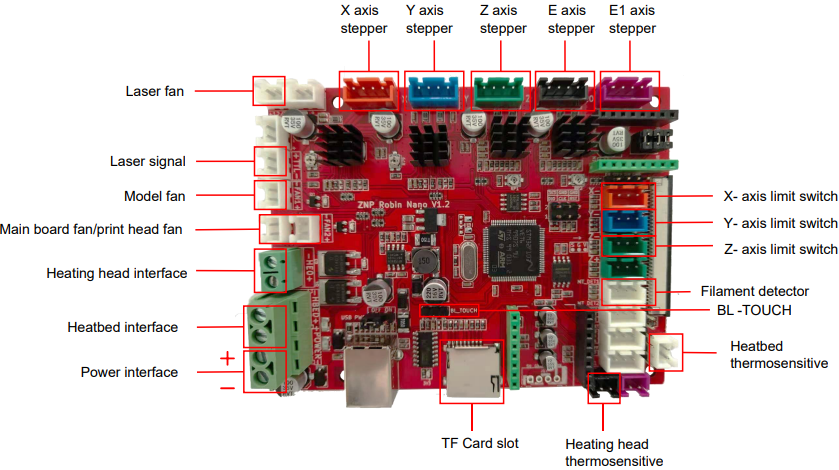

Bedrading van het circuit

ELEGOO website:www.elegoo.com
