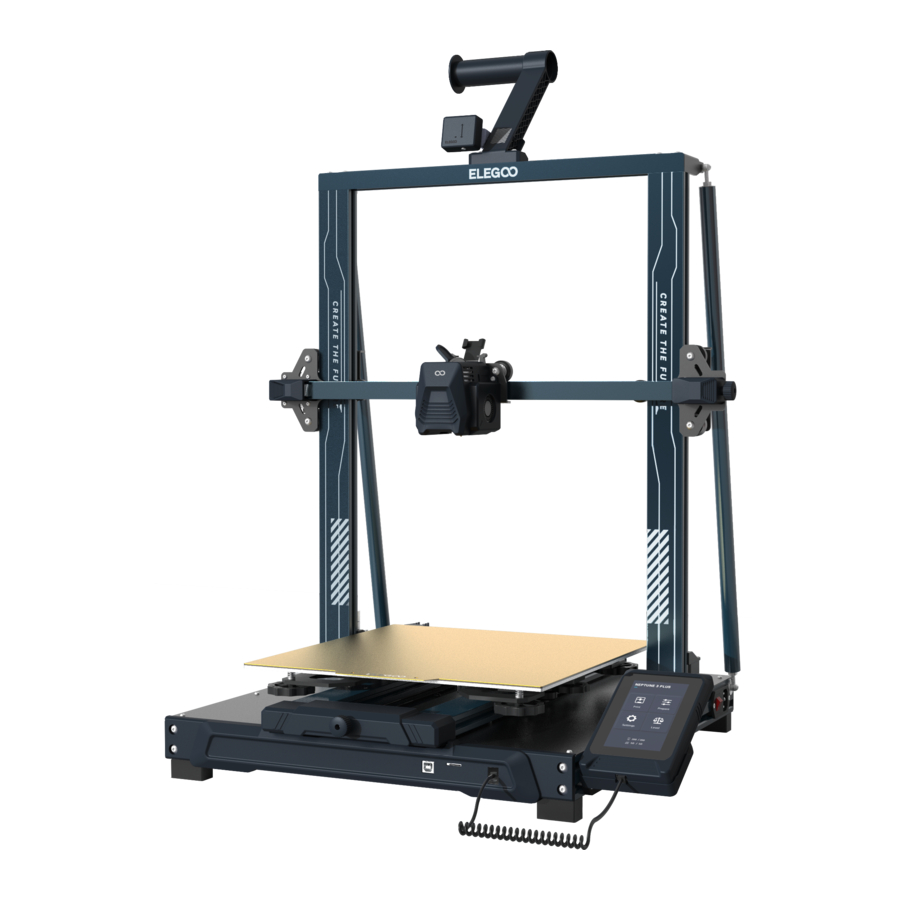

Elegoo Neptune 3 Plus - 3D Printer Handleiding

Introductie

Lees voor uw gemak deze handleiding zorgvuldig door voor gebruik. De waarschuwingen en tips in deze handleiding kunnen u helpen incorrecte installatie en gebruik beter te vermijden.
Voor vragen of problemen die niet in deze handleiding worden behandeld, kunt u contact met ons opnemen via dit e-mailadres: 3dp@elegoo.com.
Het ELEGOO-team staat altijd klaar om u van kwaliteitsservice te voorzien.
Om u een betere ervaring met onze producten te geven, kunt u ook op de volgende manieren kennis opdoen over de bediening van de apparatuur:

1. De handleiding: U kunt de relevante bedieningsinstructies en video's over het bedienen van de machine vinden op de TF-kaart.
2. ELEGOO officiële website: www.elegoo.com U kunt naar onze officiële website gaan om de relevante bedieningsinstructies voor de machine en contactgegevens te vinden.

1. Plaats de printer niet in een trillende of andere onstabiele omgeving, omdat het schudden van de machine de printkwaliteit beïnvloedt.
2. Raak het mondstuk en het verwarmingsbed niet aan wanneer de printer werkt om verbranding door hoge temperaturen en persoonlijk letsel te voorkomen.
3. Maak na het printen gebruik van de resttemperatuur van het mondstuk en reinig de filamenten op het mondstuk met behulp van gereedschap. Raak het mondstuk tijdens het reinigen niet rechtstreeks met uw handen aan om verbranding te voorkomen.
4. Voer regelmatig productonderhoud uit en reinig de printerbehuizing regelmatig met een droge doek om stof en plakkerig printmateriaal te verwijderen wanneer de stroom is uitgeschakeld.
5. 3D-printers bevatten snel bewegende onderdelen, dus pas op dat u uw handen niet bekneld raken.
6. Kinderen moeten tijdens het gebruik van de machine onder toezicht staan van volwassenen om persoonlijk letsel te voorkomen.
7. Schakel in geval van nood direct de stroom uit.

Machineparameters

Printparameters
Printprincipe: FDM (Fused Deposition Modeling) (Gefuseerde Afzettingsmodellering)
Bouwvolume: 320X320X400(mm³)
Printprecisie: ±0.1mm
Diameter mondstuk: 0.4mm
Printsnelheid: 30~180mm/s(60mm/s wordt aanbevolen)

Temperatuurparameters
Omgevingstemperatuur: 5°C~40°C
Maximum temperatuur van mondstuk: 260°C
Maximum temperatuur van verwarmingsbed: 100°C

Softwareparameters
Slicer Software: Cura
Input Formaat: STL、OBJ
Output Formaat: Gcode
Connectie Type: TF Card、USB Wire

Voeding Parameters
Voeding Input: 100-240V 50/60Hz Voeding Output: 24V

Fysieke Parameters
Machine Afmeting: 578*533*640mm
Netto Gewicht: 14.2kg

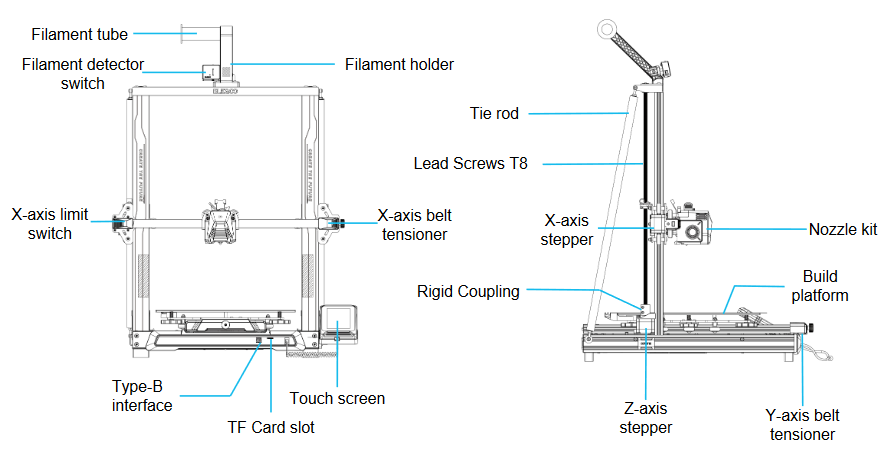

Machineschema

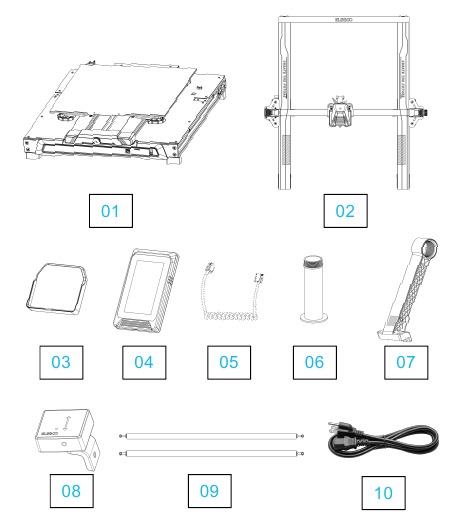

Paklijst

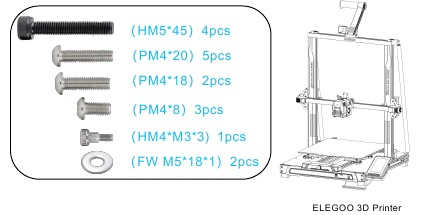

Bevestigingsmiddelen

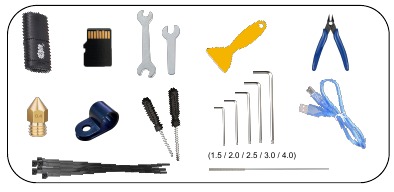

Gereedschap

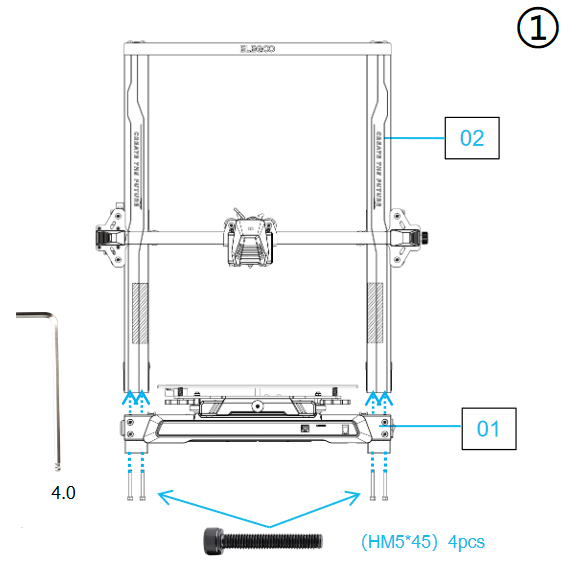

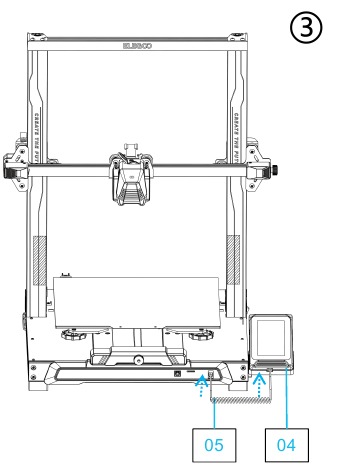

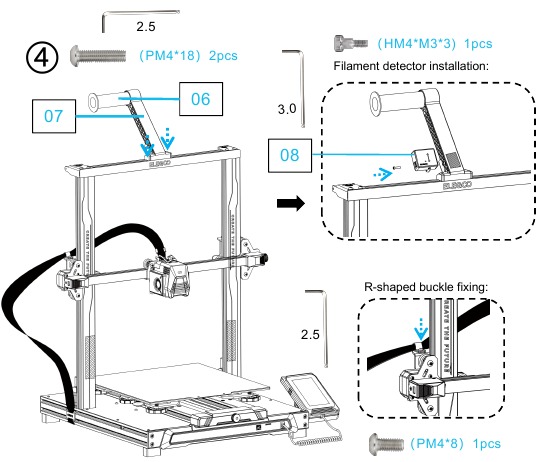

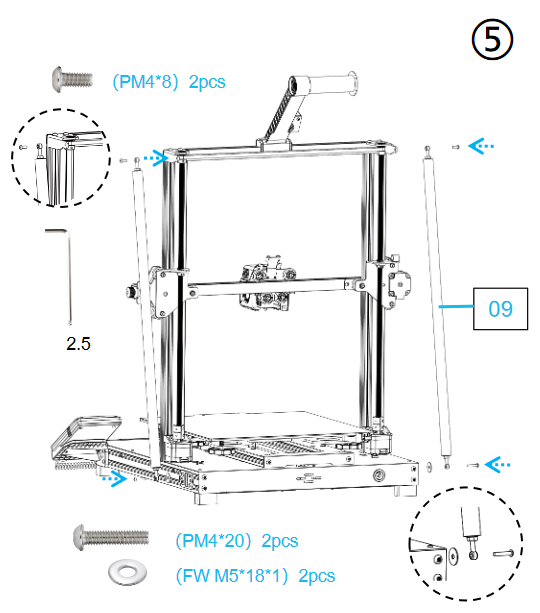

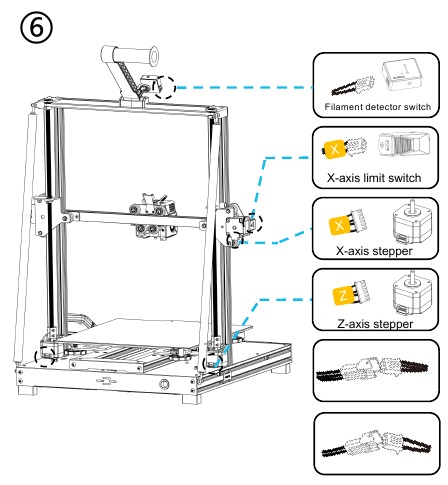

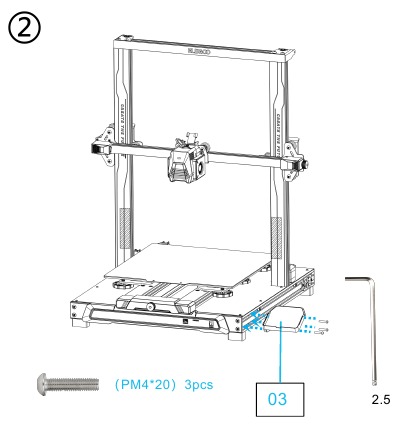

Machine Installatie

De TF-kaart van de machine wordt geleverd met een installatie-instructievideo.

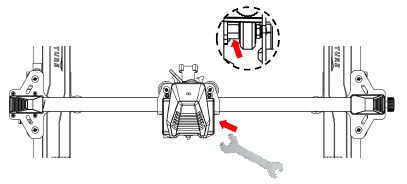

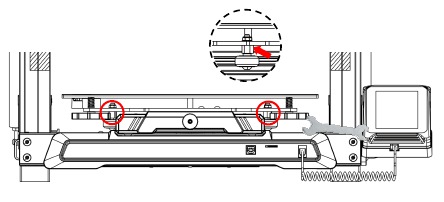

Aanvullende Introductie
Speciaal geval:
Het onderste schuifblok is voor het verlaten van de fabriek aangepast, maar de katrol van de machine kan losraken als gevolg van het transport. Als het bouwplatform van de machine wiebelig en los zit, kan een open steeksleutel worden gebruikt om de excentrische isolatiekolom onder het platform langzaam te draaien totdat het schuifblok soepel glijdt en niet schudt.
Evenzo, als de printkop wiebelig of los zit, kan de bijbehorende excentrische isolatiekolom ook worden aangepast totdat de printkop soepel glijdt zonder te schudden, en de katrollen aan beide zijden van de portaalconstructie hebben ook overeenkomstige excentrische isolatiekolommen die kunnen worden aangepast.

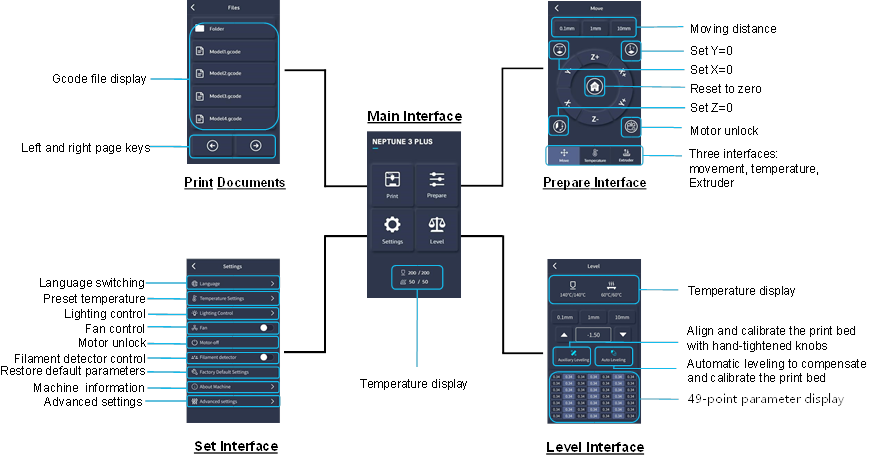

Introductie van het bedieningsscherm

Automatische Nivellering

Wanneer de machine voor het eerst wordt gebruikt, moet de afstand tussen het platform en het mondstuk worden gekalibreerd in de nivelleringsmodus, wat ongeveer de dikte is van een stuk A4-papier.

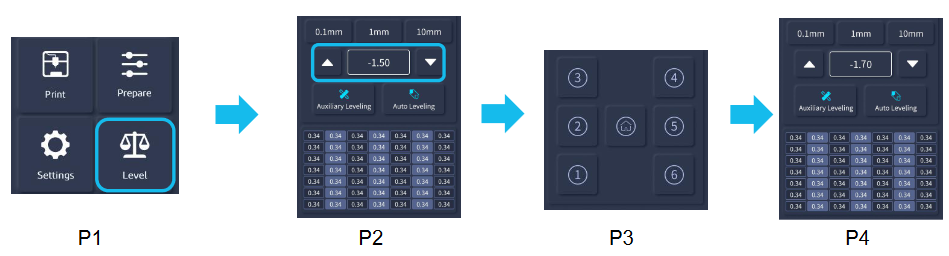

1. • Wanneer de printer is ingeschakeld, selecteert u 【Level】(Niveau)

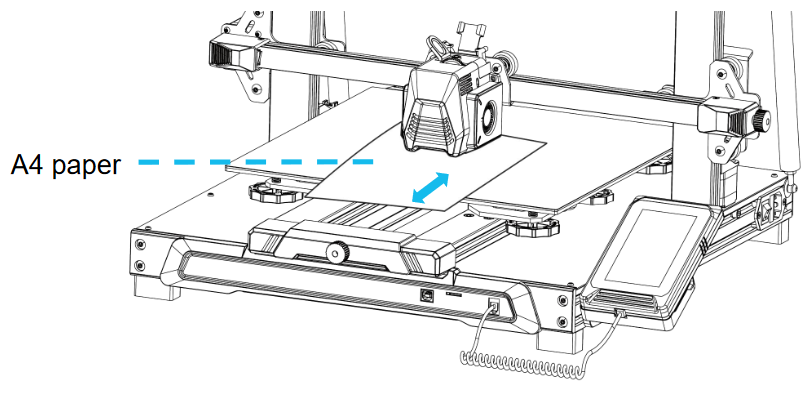

   • Elke as van de printer keert automatisch terug naar de oorsprong. Nadat u de nivelleringsinterface bent binnengegaan, plaatst u een stuk A4-papier tussen het mondstuk en het printplatform en klikt u op de compensatiewaarde om de afstand tussen het mondstuk en het printplatform aan te passen (zie afbeelding 2), door het papier te duwen en te trekken met de wrijving die wordt gegenereerd om de kalibratie van het middelpunt te voltooien. Klik vervolgens op de hulpnivellering【 】, en gebruik A4-papier om de overige zes punten van het platform met handvastgedraaide knoppen te kalibreren, en elk punt kan worden voltooid door wrijving op het A4-papier te genereren.

   • Na het voltooien van de hulpnivellering, gaat u naar de automatische nivellering voor automatische kalibratie.
   • De machine gaat in de verwarmingsmodus: het mondstuk wordt verwarmd tot 140°C, het verwarmingsbed is 60°C. (Stel de temperatuur van het verwarmingsbed vooraf in op basis van de temperatuur van de verbruiksartikelen om een nauwkeurigere nivelleringswaarde te bereiken.)
   • Na het bereiken van de vooraf ingestelde temperatuur: start de automatische kalibratie van 49 punten.
   • Nadat de nivellering is voltooid, stelt u de Z-ascompensatie in: plaats een stuk A4-papier tussen het mondstuk en het printplatform. Klik op de compensatiewaarde en duw en trek aan het A4-papier om de compensatie en nivellering te voltooien wanneer wrijving wordt gegenereerd.
     Merk op dat de nivelleringssensor alleen de metalen platformplaat detecteert, bijvoorbeeld, het vervangen van het glazen platform voor nivellering zal geen detectie-effect opleveren, waardoor het mondstuk het platform zal samendrukken.

2. Evenzo kunt u rechtstreeks op de automatische nivellering klikken【 】om het printplatform te kalibreren (zie afbeelding 4). Nadat de nivellering is voltooid, stelt u de Z-ascompensatie in: plaats een stuk A4-papier tussen het mondstuk en het printplatform, klik op de compensatiewaarde en duw en trek aan het A4-papier om de compensatie en nivellering te voltooien wanneer wrijving wordt gegenereerd. (De voorste hulpnivellering is om de gelijkmatigheid van het platform te verbeteren en het compensatie-effect van automatische nivellering te verbeteren.)

Modeltest

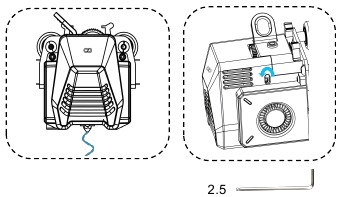

Printkop Toevoer Controle

1. Duw eerst de filamenten naar de onderkant van de printkop.
2. Klik op 【Prepare】 - 【Extrudert】, klik op 【Load】 (Laden), de temperatuur van de nozzle wordt automatisch verwarmd tot 200°C.
3. Nadat de nozzle is voorverwarmd tot 200°C, klikt u op de feed om de filamenten uit de nozzle te extruderen.
4. Reinig het gesmolten filament van de nozzle voor het printen.

Let op: Verbruiksartikelen met verschillende hardheden hebben verschillende eisen aan de veerkracht. De veerkracht van de extruder kan worden aangepast met een inbussleutel. Bij linksom draaien wordt de veerkracht verhoogd en bij rechtsom draaien wordt de veerkracht verlaagd.

Starten met printen

1. Plaats de TF-kaart in de kaartsleuf van de printer.
2. Klik op 【Print】 (Afdrukken) in het hoofdmenu en selecteer het modelbestand.
3. Wanneer de nozzle en het verwarmingsbed de vooraf ingestelde temperatuur bereiken, keren de X-, Y- en Z-as terug naar nul en beginnen vervolgens met printen.

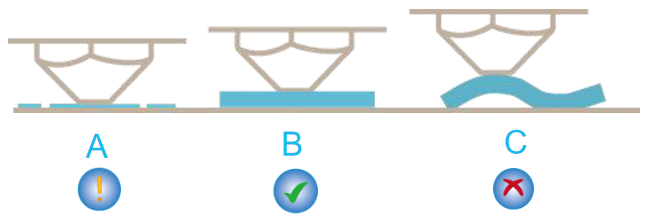

Let op:

1. De nozzle bevindt zich te dicht bij het platform, wat resulteert in onvoldoende extrusie.
2. Het extrusievolume en de afstand tussen de nozzle en het platform is correct met uniforme hechting.
3. De nozzle bevindt zich te ver van het platform en de hechting is onvoldoende, het model kan tijdens het printen van het platform vallen.

Let bij het printen van het testmodel op het printen van de eerste laag. In de gevallen A en C zijn de compensatie-instellingen niet correct aangepast. Tijdens het printen kunnen compensatie-aanpassingen worden gemaakt om de afstand tussen de nozzle en het platform aan te passen. In geval B hebben de nozzle en het platform een ​​goede printafstand bereikt en kan het printen worden voortgezet.

Zoals weergegeven in de afbeelding:

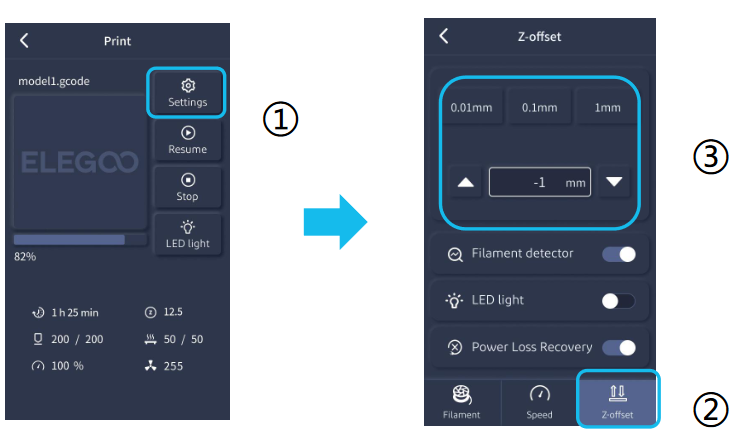

Schakel bij het finetunen de bewegingsafstand naar 0,01 mm of 0,1 mm om te voorkomen dat de nozzle het platform overmatig extrudeert of dat er filament in de lucht hangt.

Hervat Printen Beschrijving

Stroomuitvalherstel: als u wilt doorgaan met printen vanwege een plotselinge stroomuitval of het per ongeluk uitschakelen van de stroom van de machine, hoeft deze functie niet handmatig te worden ingesteld. Wanneer de printer opnieuw is aangesloten op de stroomvoorziening en is ingeschakeld, klikt u gewoon op hervatten om door te gaan. (Houd er rekening mee dat het PEI-platform een ​​beter hechtingseffect heeft wanneer het wordt verwarmd, maar het zal afkoelen als de stroom te lang is uitgeschakeld, waardoor het model er gemakkelijk af valt en het hervatte printen niet kan worden voltooid.)
Filamentdetectie: deze functie is om de gebruiker eraan te herinneren de filamenten te vervangen voordat het printen wordt voortgezet wanneer het model half is geprint, waardoor effectief wordt voorkomen dat het model wordt afgekeurd vanwege onvoldoende verbruiksartikelen.

Software Installatie

Tips: U kunt een kaartlezer gebruiken om de gegevens op de TF-kaart naar de computer te kopiëren voor opslag.
Onze slice-software is een aangepaste vorm van Cura open source slice-software, om beter aan te sluiten bij de machines van ons bedrijf voor het printen en om te voldoen aan de behoeften van onze klanten.

De stappen voor software-installatie zijn als volgt:
Open de TF-kaart van de machine om het pad \ Software en Software Drivers-map \ ELEGOO Software-map te selecteren \ Dubbelklik op de ELEGOO-Cura-applicatie om deze te installeren.
Volg de aanwijzingen in het installatieproces naar de volgende stap.
Selecteer ten slotte het bijbehorende model van ons bedrijf, zoals hieronder weergegeven, om de instellingen te voltooien.

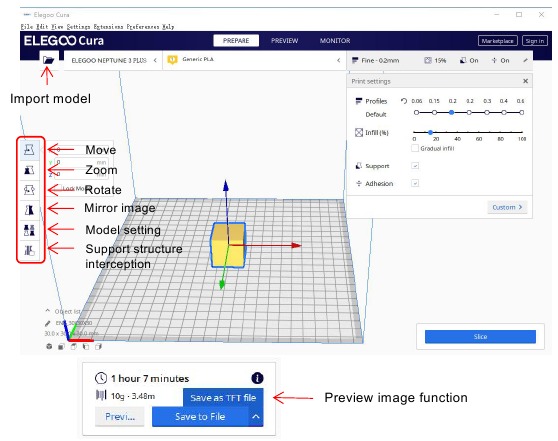

Gebruiksaanwijzing

Andere bedieningstips:

1. Scroll met het middelste muiswiel om de viewpoint te zoomen en houd het middelste wiel ingedrukt om de platformpositie te verplaatsen.
2. Houd de rechtermuisknop ingedrukt en beweeg de muis om de viewpoint te wijzigen.
3. Klik op de rechtermuisknop om een ​​pop-upselectie te openen.

Modelinstelling: Bij het printen van meerdere modellen kunt u individuele slice-instellingen configureren voor het opgegeven model.

Ondersteuning structuurinterceptie: U kunt de onderscheppingsregio op het model instellen, zodat de ingestelde regio geen ondersteuningsstructuur genereert. Voorbeeldafbeeldingfunctie: Gcode-bestanden die zijn opgeslagen in TFT-bestandsformaat, kunnen worden gebruikt om een voorbeeldafbeelding van het model weer te geven in het selectiebestand op de printer, waardoor het afgedrukte bestand visueler kan worden geïdentificeerd.

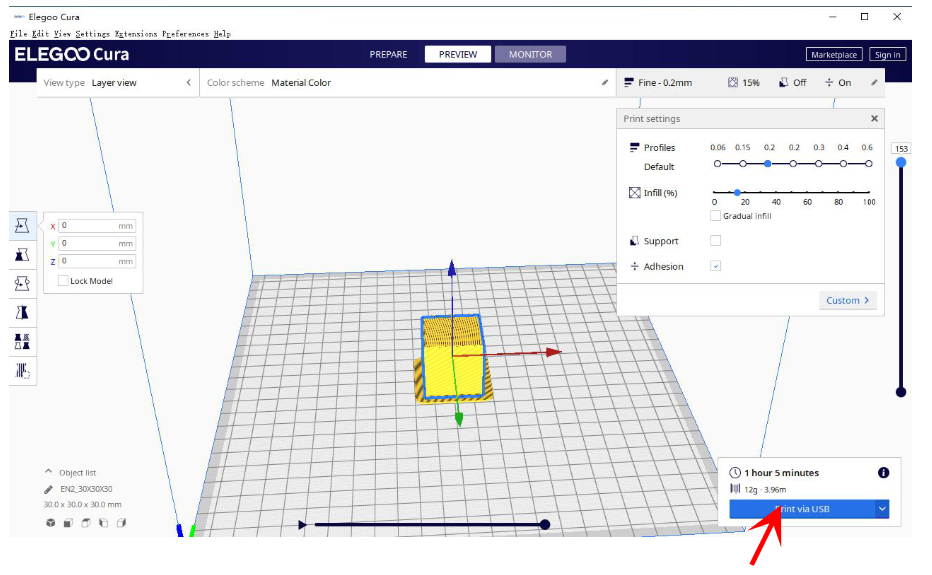

Online Printen

Zorg ervoor dat u de relevante gegevensbestanden op de TF-kaart controleert!

• Verbind de printer en computer met een USB-kabel, dubbelklik om de slicing-software te openen, selecteer het bijbehorende model en klik vervolgens op de monitor, als de interface een lege pagina weergeeft, bewijst dit dat de verbinding niet succesvol is, u moet de driver installeren.

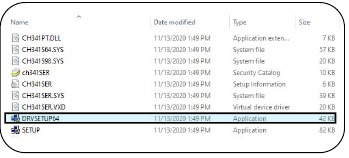

• De installatiemethode van de driver, Window verwerkt het als volgt: Open het profiel van de TF-kaart om het pad \ Software en Software Driver Folder \ Software Driver Folder \ Window-USB Driver Folder\ CH340G USB Driver Folder \ Dubbelklik op het [DRVSETUP64]-bestand om het uit te voeren en klik om het te installeren. (Zoals weergegeven in de onderstaande afbeelding.) Houd er rekening mee dat deze driversoftware geen virus bevat, dus installeer deze gerust. Als uw antivirussoftware vaststelt dat het een virus is, kunt u uw antivirussoftware even sluiten en vervolgens de driversoftware blijven installeren.

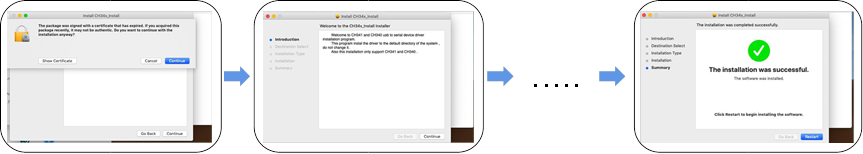

• De installatiemethode van de driver, Mac verwerkt het als volgt: Open de willekeurige TF-kaartgegevens en selecteer pad\software en software driver map\software driver map\Mac-USB driver map\CH34X_MAC map\dubbelklik op CH34x_install_V1. 5.pkg om te installeren. Ga verder met de installatie zoals gevraagd. (Zoals hieronder weergegeven)

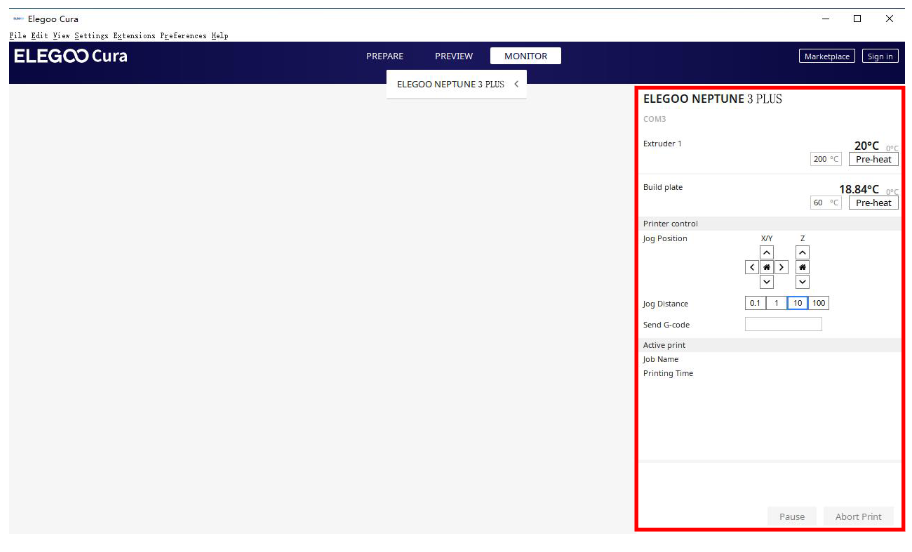

• Nadat de driverinstallatie is voltooid, sluit u de USB-kabel opnieuw aan, opent u de ELEGOO slicing-software en klikt u vervolgens op de monitor, als het printermodel en andere informatie wordt weergegeven, is de computer succesvol verbonden.
• Nadat u het model hebt geïmporteerd, stelt u de printtemperatuur, laagdikte en andere relevante informatie in en klikt u vervolgens op de 【slice】 (slice), selecteer de USB online printen. l De stroomtoevoer mag niet worden onderbroken tijdens het printen via de USB-kabel en de computer mag niet in de slaap- en sluimerstand gaan om dataoverdrachtfouten te voorkomen.



Probleemoplossingsgids

Een stepper van de X/Y/Z-as beweegt niet of maakt een geluid bij het nullen

1. De stepperkabel zit los. Controleer de bedrading opnieuw.
2. De bijbehorende eindschakelaar wordt niet correct geactiveerd, controleer of er interferentie is in de beweging van de bijbehorende as en of de draad van de eindschakelaar los zit.

Extrusie-anomalie nozzlekit

1. Controleer of de stepperkabel van de extruder niet los zit.
2. Controleer of de stelschroef van het extruder-tandwiel is vastgezet op de motoras.
3. De warmteafvoer van de nozzlekit is niet voldoende, zorg ervoor dat de koelventilator van de nozzlekit goed werkt.
4. Voor verstopte nozzles: probeer de nozzle kortstondig te verwarmen tot 230 °C en knijp de filamenten met de hand samen om de verstopping te verwijderen, of gebruik een fijne naald om de nozzle te ontstoppen terwijl deze opwarmt.

Model plakt niet aan het platform of kromtrekken

1. De sleutel tot het al dan niet aan het platform plakken van het model is dat de filamenten aan het platform zijn bevestigd bij het printen van de eerste laag. Wanneer de eerste laag wordt geprint, zal, als de afstand tussen de nozzle en het platform meer dan 0,2 mm is, de hechting van het model aan het platform aanzienlijk verminderen, dus moet deze worden aangepast.
2. Stel de build platform attachment in in Cura en selecteer het attachment type 【Brim】 (rand), wat zal helpen om het bevestigingsoppervlak te vergroten en kromtrekken en andere problemen te voorkomen.

Model verkeerd uitgelijnd

1. De bewegingssnelheid of printsnelheid is te hoog. Probeer de snelheid te verlagen.
2. De riem van de X/Y-as zit te los of de synchroonpoelie is niet goed vastgedraaid.
3. De aandrijfstroom is te laag.

Ernstige draadvorming

1. Onvoldoende terugtrekafstand, stel de terugtrekafstand groter in bij het slicen.
2. Als de terugtreksnelheid te laag is, stel de terugtreksnelheid hoger in bij het slicen.
3. Vink bij het slicen het vakje "Z Hop When Retracted" (Z-sprong bij terugtrekken) aan en stel de "Z Hop height" (Z-sprong hoogte) in op ongeveer 0,25 mm.
4. De printtemperatuur is te hoog, waardoor de filamenten plakkerig worden.

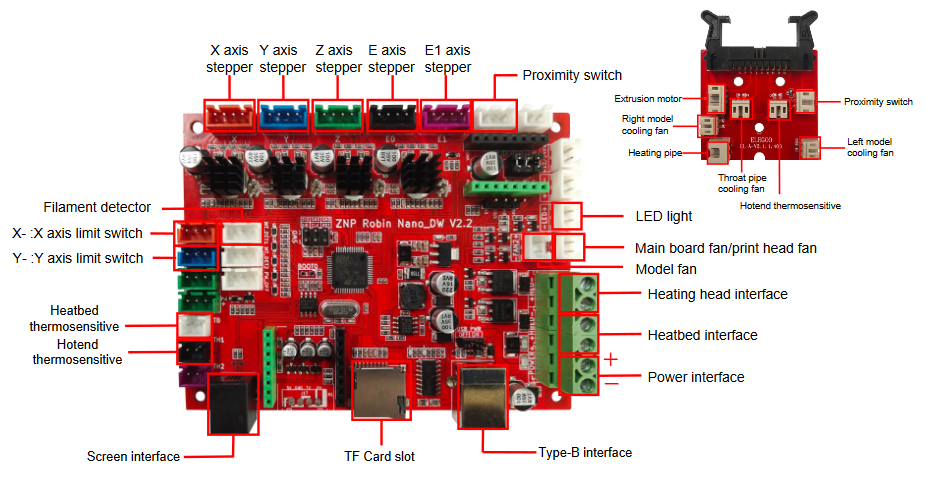

Circuitbedrading

ELEGOO officiële website:www.elegoo.com
