Elegoo SATURN 4 Handleiding

Let op

• Houd de 3D-printer en de bijbehorende accessoires buiten het bereik van kinderen.
• Vul de harscontainer met minstens 1/3 van het volume, maar overschrijd de MAX-lijn niet.
• Plaats de printer in een droge omgeving en bescherm deze tegen regen en vocht.
• Als u tijdens het gebruik in een noodsituatie terechtkomt, schakelt u eerst de stroomtoevoer van de 3D-printer uit.
• Gebruik de printer binnenshuis en vermijd direct zonlicht en een stoffige omgeving.
• Bewaar de originele verpakkingsdoos 30 dagen voor retourzending/omruiling (alleen originele ELEGOO-verpakkingsdozen worden geaccepteerd).
• Als het printen mislukt, moet u de overtollige uitgeharde hars in de harscontainer verwijderen en de hars vervangen, anders kan dit schade aan uw printer veroorzaken.
• Draag bij het bedienen van de 3D-printer een masker en handschoenen om direct huidcontact met de fotopolymeerhars te vermijden.
• Als de ontgrendelingsfilm in de harscontainer wit wordt, bekrast is of geen elasticiteit meer heeft, is het percentage mislukte afdrukken hoog, vervang dan de ontgrendelingsfilm tijdig.
• Gebruik 95% (of hoger) ethylalcohol of isopropylalcohol om uw model te wassen, tenzij u waterwasbare hars gebruikt.
• Als u problemen heeft met de printer, neem dan contact met ons op via 3dp@elegoo.com. Demonteer of wijzig ELEGOO 3D-printers niet zelf, anders vervalt de garantie en moet schade veroorzaakt door persoonlijke bedieningsfouten worden betaald voor reparaties.

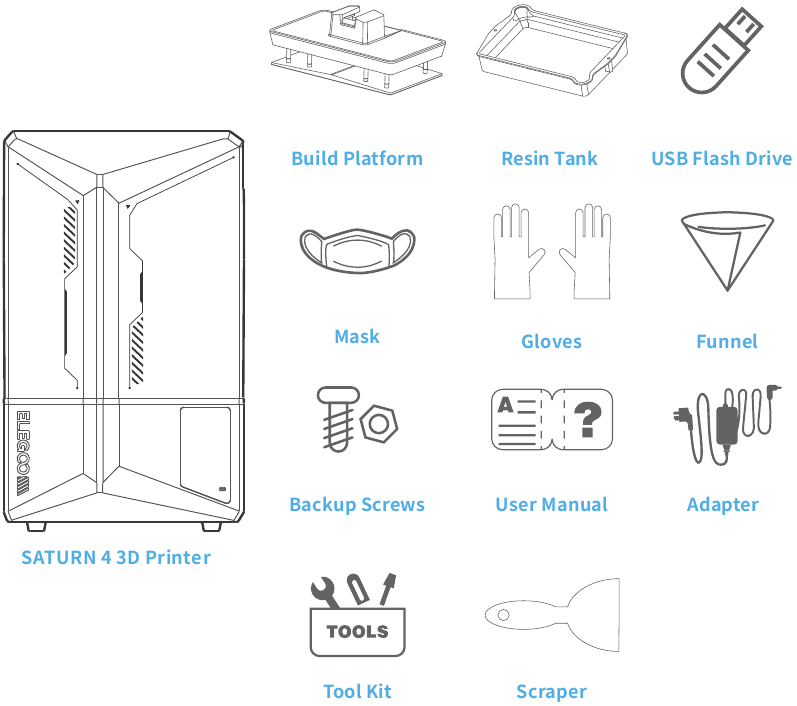

Paklijst

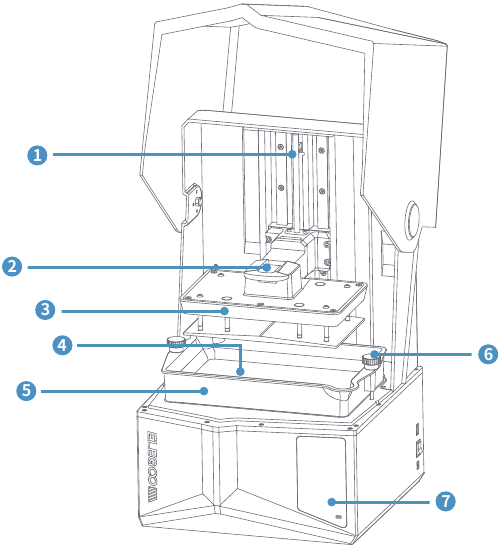

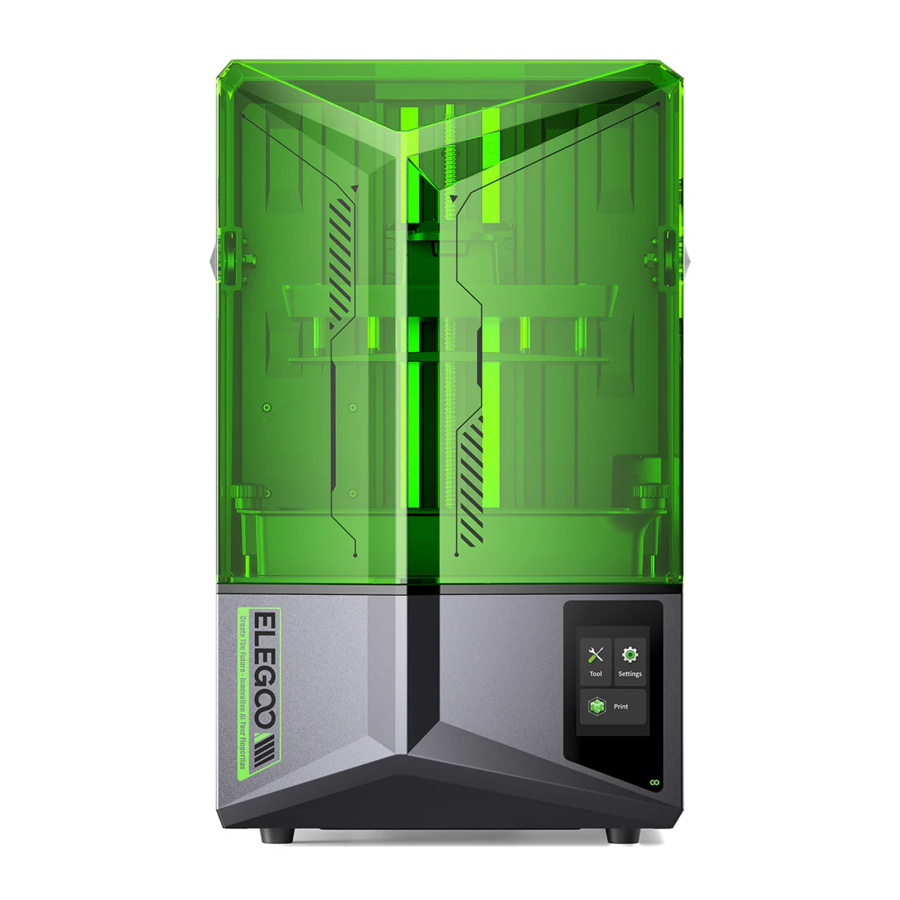

Productintroductie

1. Z-as
2. Snelontgrendelingshendel
3. Bouwplatform
4. LCD-scherm
5. Harscontainer
6. Schroefknop
7. Aanraakscherm

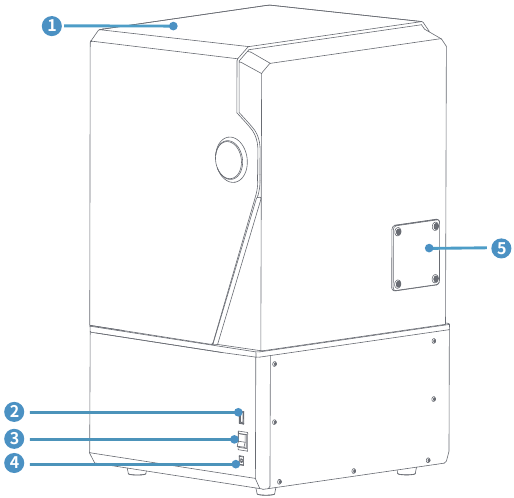

1. Anti-UV-afdekking
2. USB-interface
3. Schakelaar
4. DC-aansluiting
5. Uitbreidingspoort

Technische specificaties

Eerste printtest

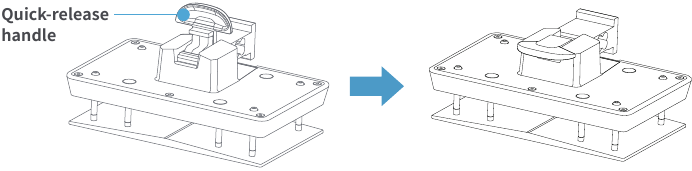

Nadat u het bouwplatform in het verbindingsblok hebt geplaatst, drukt u de snelontgrendelingshendel omlaag om het bouwplatform aan het verbindingsblok te bevestigen. De bouwplaat kan zichzelf nivelleren en is direct klaar voor gebruik.

1. Model printen
   Voeg de hars langzaam toe aan de harscontainer (het harsniveau is niet minder dan 1/3 van het tankvolume en overschrijdt de MAX-lijn niet. De machine voert een zelfcontrole uit voor het printen, en raak de machine niet aan tijdens de zelfcontrole). Plaats de anti-UV-afdekking van de printer en selecteer vervolgens het gesneden testmodel om af te drukken.

2. Model verwerken
   Nadat het printen is voltooid, wacht u tot de hars op de bouwplaat niet meer druppelt, tilt u vervolgens de hendel op om de bouwplaat eruit te halen en gebruikt u een schraper om het model te verwijderen. U kunt de reinigings- en uithardingsmachine van ELEGOO gebruiken om het model na te bewerken.


Software installatie en instelling

De printer kan de Voxeldance Tangoo- of Chitu Box-slicingsoftware in de USB-flashdrive installeren en gebruiken, waarbij Voxeldance Tango als voorbeeld wordt genomen.

Voxeldance Tango installeren

Selecteer in de USB-flashdrive of ga naar de officiële website van Voxeldance (www.voxeldance.com/Tango) om de juiste slicingsoftwareversie te downloaden en op uw computer te installeren.

Hoe Voxeldance Tango te gebruiken

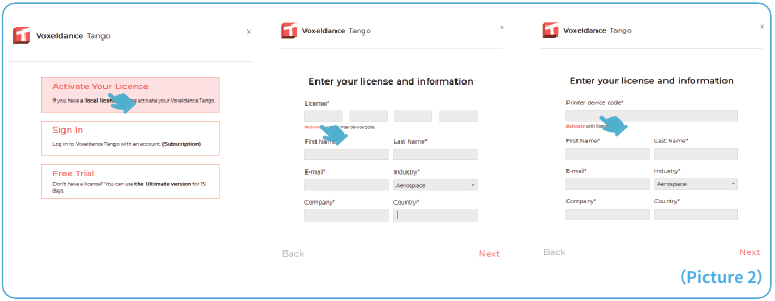

1. Nadat de installatie is voltooid, voert u de software uit en selecteert u "Activate your license" (Activeer uw licentie) - "Activate with printer hardware code" (Activeren met printerhardwarecode) (Zie afbeelding 2); Druk op "Settings" (Instellingen) - "Information" (Informatie) op het scherm om de machine "ID" (Zie afbeelding 1) te bekijken en vul de 10-cijferige "ID" in de kolom "Printer Hardware Code" (Printerhardwarecode) van de software in en vul andere relevante informatie in om de software-activatie te voltooien.


2. Klik op "File-Open File" (Bestand-Bestand openen) en selecteer uw eigen 3D-modelbestand (.stl-type). Door met de linkermuisknop op het model te klikken en de opties in het bovenstaande menu te gebruiken, kunt u de kijkhoek, grootte en positie van het model regelen en wijzigen.

Andere bewerkingen

1. Houd de linkerknop lang ingedrukt en sleep het model naar de gewenste positie.
2. Scroll met het muiswiel om in of uit te zoomen op het model.
3. Houd de rechtermuisknop lang ingedrukt om de verschillende perspectieven van het model te bekijken.

Voxeldance Tango-instelling

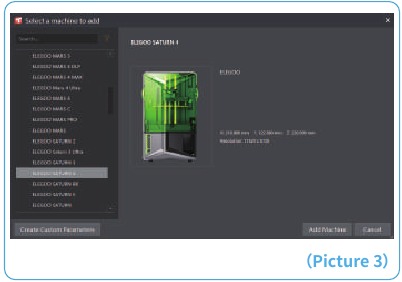

1. Klik op "Platform Definitions" (Platformdefinities) en selecteer ELEGOO SATURN 4 als de standaardprinter (Zie afbeelding 3)


Bouwvolume

U hoeft de standaardparameters niet te wijzigen (Zie afbeelding 4), en X geeft de maximale printgrootte in de X-asrichting aan, enzovoort.

Hars parameter

(Zie afbeelding 5)
Harsdichtheid: 1,1 g/ml
Harskosten: U kunt de werkelijke prijs van de hars die u hebt gekocht invoeren en de slicingsoftware kan de harskosten berekenen voor elk model dat u print.

Parameters

(Zie afbeelding 5)
Laaghoogte: De dikte van elke geprinte laag, de aanbevolen hoogte is 0,05 mm, maar u kunt deze instellen van 0,01-0,2 mm. Hoe hoger de dikte die u instelt, hoe langer de belichtingstijd voor elke laag vereist is.
Aantal onderste lagen: Het instelnummer van de eerste printlagen. Als het aantal onderste lagen n is, is de belichtingstijd van de eerste n lagen de belichtingstijd van de onderste laag. De standaardinstelling is 5 lagen.
Belichtingstijd: De belichtingstijd voor normale printlagen. De standaard belichtingstijd is 2,5 seconden en hoe dikker de printlaaginstelling, hoe langer het duurt.
Aantal overgangslagen: Het aantal overgangslagen na de onderste lagen voor een hechtere hechting tussen lagen. Met uitzondering van de belichtingstijd zijn andere parameters van de overgangslagen hetzelfde als de normale lagen.
Onderste belichtingstijd: De instelling van de belichtingstijd van de onderste laag. Het op de juiste manier verhogen van de belichtingstijd van de onderste laag kan helpen om de kleverigheid tussen het geprinte model en het printplatform te vergroten, en de standaardinstelling is 35 seconden.
Wachten na uitharding: Het tijdsverschil tussen het einde van de belichting en het begin van het bouwplatform om het belichtingsoppervlak te verlaten, de standaardinstelling is 0 seconden.
Wachten voor uitharding: Nadat het bouwplatform naar het printoppervlak is verplaatst, is het tijdsverschil tussen het bouwplatform dat stationair begint te worden en dat begint te belichten, de standaardinstelling is 0,5 seconden.
Wachten na optillen: Nadat het printplatform is opgetild, is het tijdsverschil tussen het printplatform dat stationair begint te worden en dat begint terug te keren, de standaardinstelling is 0 seconden.
Onderste laag wachten na uitharding: Bij het printen van de onderste laag is het tijdsverschil tussen het einde van de belichting en het begin van het printplatform weg van het belichtingsoppervlak, de standaard is 0 seconden.
Onderste laag wachten voor uitharding: Bij het printen van de onderste laag is het tijdsverschil tussen het printplatform dat stationair begint te worden na het verplaatsen naar het printoppervlak en dat begint te belichten, de standaard is 0,5 seconden.
Onderste laag wachten na optillen: Bij het printen van de onderste laag is het tijdsverschil tussen het printplatform dat stationair begint te worden na het optillen en dat begint terug te keren, de standaard is 0 seconden.
Onderste optilafstand: Tijdens het onderste printproces is de afstand die het bouwplatform elke keer van het printoppervlak verlaat, de standaardinstelling is 3+4 mm.
Optilafstand: In het normale laagprintproces is de afstand die het bouwplatform elke keer van het printoppervlak verlaat, de standaardinstelling is 3+4 mm.
Onderste intrekafstand: Tijdens het onderste printproces is de intrekafstand van het bouwplatform, wijzig dit niet indien niet nodig.
Intrekafstand: In het normale laagprintproces is de intrekafstand van het bouwplatform, wijzig dit niet indien niet nodig.
Onderste optilsnelheid: Tijdens het onderste printproces is de bewegingssnelheid van het bouwplatform weg van het printoppervlak elke keer, de standaardinstelling is 65+180 mm/min.
Optilsnelheid: In het normale laagprintproces is de bewegingssnelheid van het bouwplatform weg van het printoppervlak elke keer; de standaardinstelling is 60+180 mm/min.
Onderste intreksnelheid: Tijdens het onderste printproces is de bewegingssnelheid van het bouwplatform dicht bij het printoppervlak; de standaardinstelling is 180+65 mm/min.
Intreksnelheid: In het normale laagprinten is de bewegingssnelheid van het bouwplatform dicht bij het printoppervlak; de standaardinstelling is 180+65 mm/min.
Parametermodus: Standaard statische modus. De printer print volgens de parameters die zijn ingesteld in de slicingsoftware. U kunt ook kiezen voor de hoge-snelheidsmodus of de gladde modus. De printer past de printparameters dynamisch aan op basis van de complexiteit van het model om de printkwaliteit en de printsnelheid te verbeteren.

Opmerking: de printparameters die in deze handleiding worden vermeld, zijn slechts ter referentie. Neem in werkelijke toepassingen contact op met de officiële after-sales technische ondersteuning om de parameters te bevestigen op basis van uitgebreide factoren, zoals het machinemodel en de hars (inclusief type en kleur) die door het individu worden gebruikt.

Machineonderhoud

• Gebruik geen scherpe of puntige gereedschappen om de harscontainer te schrapen om beschadiging van de ontgrendelingsfolie te voorkomen.
• Reinig de harscontainer voordat u de hars in een andere kleur verandert.
• Reinig voor en na het printen de bouwplaat met papieren handdoeken of alcohol om ervoor te zorgen dat er geen hobbels of bramen op de bouwplaat zitten.
• Controleer voor elke print de buitenkant van de machine en alle mechanische onderdelen dagelijks op eventuele duidelijke schade, defecten of afwijkingen.
• Probeer de printomgeving tijdens het printen op 25-30 graden Celsius te houden en ventileer de printruimte zoveel mogelijk om de warmteafvoer van de machine en de vervluchtiging van harsgeuren te vergemakkelijken.
• Als de Z-as voortdurend wrijvingsgeluiden maakt, voeg dan wat smeermiddel toe aan de leidingschroef. Controleer en breng minstens om de 2-3 maanden smeervet aan en verhoog de toepassingsfrequentie naarmate de printfrequentie toeneemt.
• Als u de printer de komende 48 uur niet gebruikt, giet dan de resterende hars uit de harscontainer terug in de harsfles en sluit deze goed af. Als er resten zijn, gebruik dan een filter om deze eruit te filteren.
• De ontgrendelingsfilm is een slijtageonderdeel, vervang deze regelmatig volgens de machine-aanwijzingen om de slagingskans van het printen te garanderen.
• Wees voorzichtig bij het verwijderen van het printplatform om beschadiging van het LCD-scherm te voorkomen. De levensduur van het scherm is ongeveer 2000+ uur en zal afnemen met toenemende printfrequentie. Doe goed werk met het dagelijks reinigen van het scherm en koppel de machine tijdig los na het printen. Als er een probleem is met de schermbelichting of de levensduur de printkwaliteit ernstig heeft beïnvloed, vervang dan het scherm tijdig.

Bevestig na ontvangst van het product of de apparatuur intact is en de accessoires compleet zijn. Als er schade is of iets ontbreekt, neem dan tijdig contact met ons op via 3dp@elegoo.com.
