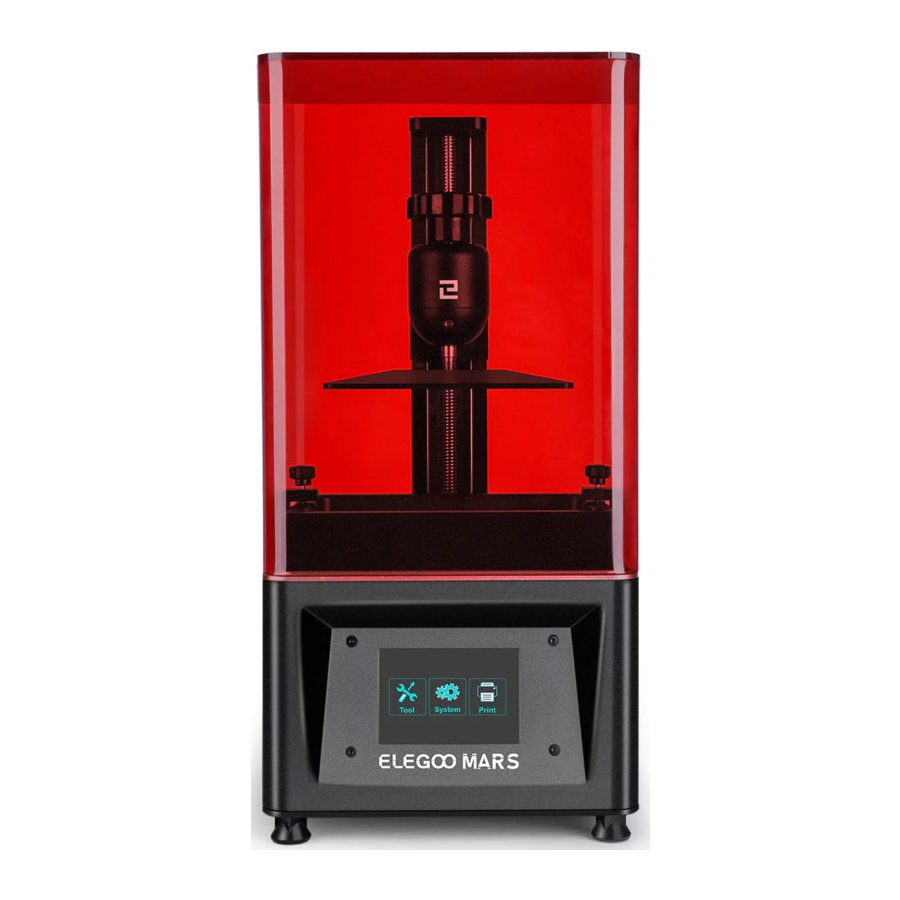

Elegoo MARS handleiding

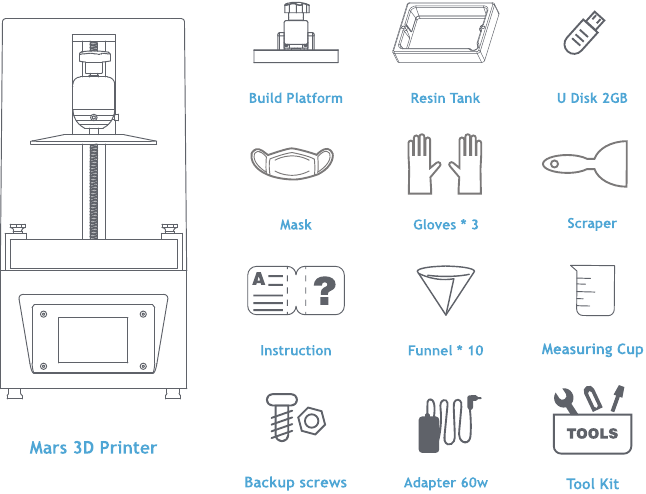

Pakketlijst

Volg ons op Facebook om GRATIS FEP-folie te krijgen

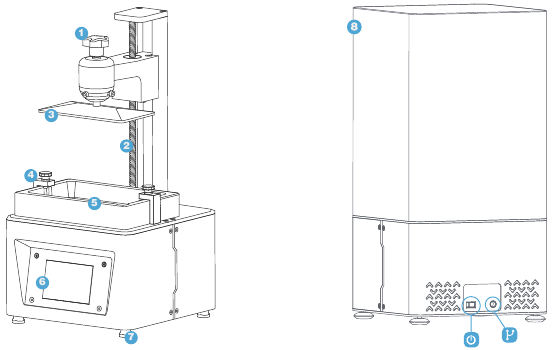

Productcomponenten

1. Rotray-knop
2. Z-as
3. Bouwplatform
4. Rotray-knop
5. Harsreservoir
6. Touchscreen
7. Nivelleringspad
8. Afdekking

Technische specificaties

Uitpakken en testen

1. Haal de printer voorzichtig uit de doos en verwijder de plastic folie.
2. Sluit de stroomkabel aan op de printer en de voeding.

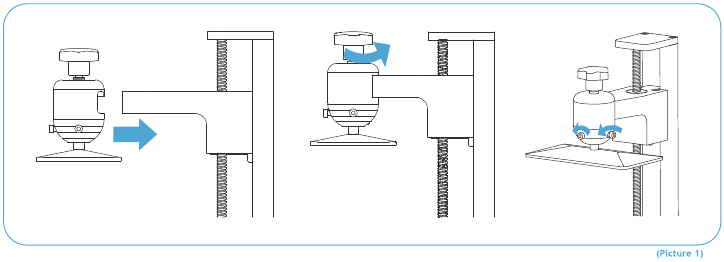

3. Plaats het bouwplatform, draai de draaiknop vast en draai de schroeven los (zie afbeelding 1).

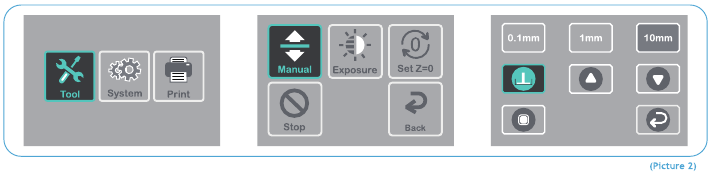

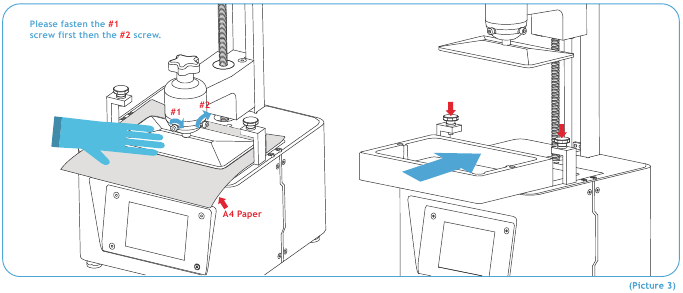

4. Verwijder het harsreservoir en leg een A4-papier tussen het bouwplatform en het 2K LCD-scherm en klik op "Move Z axis to zero" (Z-as naar nul verplaatsen) (zie afbeelding 2). Wanneer het bouwplatform stopt, gebruikt u één hand om erop te drukken en ervoor te zorgen dat het zich in de centrale positie bevindt en zet u het vast met behulp van de inbussleutel.
   Plaats het harsreservoir terug en draai de schroeven vast.(Zie afbeelding 3).


5. Druk op "10mm" (10 mm) – druk vervolgens 10 keer op "up" (omhoog), dan gaat de Z-as ongeveer 100 mm omhoog (zie afbeelding 4).

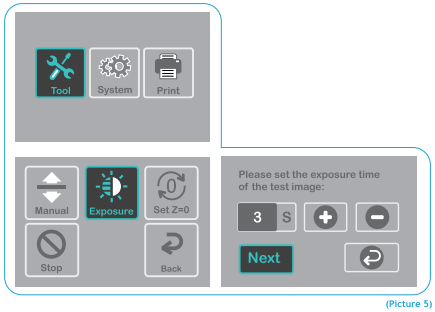

6. Test de UV-lampen door op "Tool" (Hulpmiddel) – "Exposure" (Belichting) – "Next" (Volgende) te drukken (zie afbeelding 5). Als het 2K-scherm een volledige rechthoek kan weergeven, werken de UV-lampen perfect.


Testafdrukken

Model afdrukken

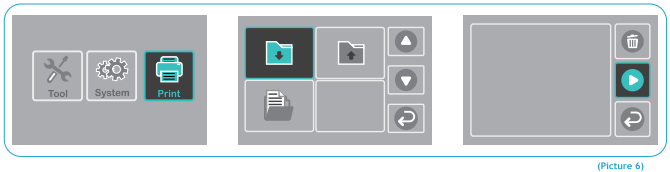

Sluit de USB aan op uw printer, draag uw masker en handschoenen en voeg vervolgens langzaam hars toe aan 1/3 van het reservoir. (Vermijd direct contact met uw huid) Selecteer modelbestand "Rook.cbddlp" (zie afbeelding 6) en start het afdrukken. Plaats de afdekking erop en vermijd direct zonlicht en zorg ervoor dat de printer waterpas staat en niet schudt.
Als u merkt dat er niet genoeg hars is om het model tijdens het afdrukken te voltooien, kunt u op Pause (Pauze) drukken en meer hars in het reservoir toevoegen en vervolgens op Print (Afdrukken) drukken om door te gaan met afdrukken.

Was uw afdruk en reinig het reservoir

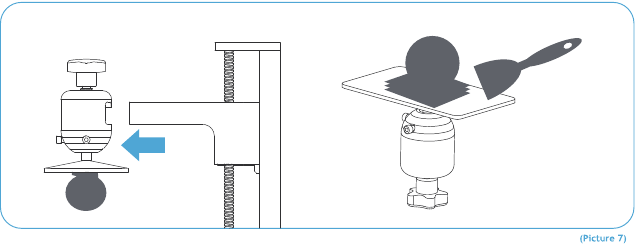

Zodra het afdrukken is voltooid, wacht u tot de hars op het bouwplatform niet meer druppelt. Draai de draaiknop los en verwijder het bouwplatform. Gebruik een schraper om het model te verwijderen en was het met 95% (of hoger) ethylalcohol (zie afbeelding 7).

Elegoo ChiTu Box

ChiTu Box installeren

ELEGOO ChiTu Box is opgeslagen in de U-schijf. Kies de juiste versie en installeer deze op uw computer of als u dat liever hebt, kunt u de nieuwste versie downloaden van www.elegoo.com/download.

ChiTu Box gebruiken

Nadat de installatie is voltooid, voert u de ChiTu-software uit. Klik op File (Bestand) - Open File (Bestand openen), open vervolgens uw eigen 3D-modelbestanden (.stl-type) of u kunt enkele voorbeelden downloaden van onze website www.elegoo.com.
Klik met de linkermuisknop op het model en gebruik de opties in het linkermenu om de visuele hoek, grootte en positie van het model te regelen en te wijzigen.

Andere bewerkingen:

1. Houd de linkermuisknop lang ingedrukt en sleep het model naar de gewenste positie.
2. Scroll met het muiswiel om in te zoomen of uit te zoomen op het model.
3. Houd de rechtermuisknop lang ingedrukt om verschillende perspectieven van het model te zien.

ChiTu Box-instelling

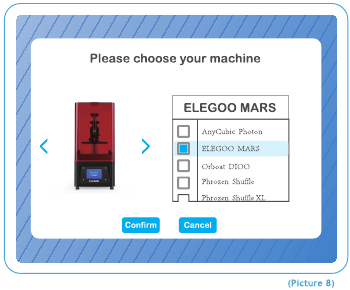

1. Klik op "Parameter Settings" (Parameterinstellingen) en kies ELEGOO MARS als uw standaardprinter. (Zie afbeelding 8).

2. Bouwvolume
   Hieronder staan de standaardparameters en u hoeft ze niet te wijzigen. Als het model groter is dan het bouwvolume van de printer, moet u de grootte ervan wijzigen met een vergrendelde verhouding. (Zie afbeelding 9)

3. Harsparameter (zie afbeelding 10)
   Harsdichtheid: 1,1 lg/ml
   Harskosten: u kunt uw kosten van hars invoeren en na het slicen ziet u hoeveel het kost voor uw model

4. Parameters (zie afbeelding 11)
   Laaghoogte: de aanbevolen hoogte is 0,05 mm, maar u kunt deze instellen van 0,01-0,2 mm. Hoe hoger u instelt, hoe langer de belichtingstijd van elke laag duurt.
   Aantal onderste lagen: ingesteld van 3-6 lagen
   Belichtingstijd: ingesteld van 6 - 15s, afhankelijk van de laaghoogte en de complexiteit van het model, hoe dikker u instelt, hoe langer de tijd nodig is.
   Onderste belichtingstijd: ingesteld van 30 - 80s, hoe langer u instelt, hoe plakkeriger de onderkant zal zijn op het bouwplatform.
   Licht-uit-vertraging/Onderste licht-uit-vertraging: Standaardparameters en u hoeft ze niet te wijzigen


Model opslaan

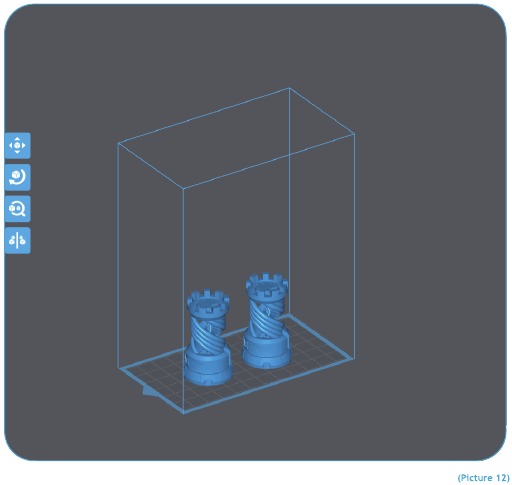

Nadat u alle parameters hebt ingesteld, klikt u op "slice" (slicen) en zodra dit is voltooid, klikt u op "export sliced files to U Disk or SD Card" (gesneden bestanden exporteren naar U-schijf of SD-kaart) en sluit u de U-schijf aan op uw printer en start u met afdrukken. (Zie afbeelding 12)

FAQ

1. Model blijft niet aan het bouwplatform plakken

   • De belichtingstijd van de onderste laag is te kort, voeg meer tijd toe.
   • De modelonderkant heeft zeer weinig contact met het bouwplatform en voeg meer onderste lagen toe.
   • De nivellering is niet goed ingesteld en dit veroorzaakt dat de eerste laag te dik is of dat de ene kant erg dik is en de andere kant erg dun is.

2. Model laagschade

   • De printer schudt tijdens het afdrukken.
   • De release-voering is erg los door langdurig gebruik en moet worden vervangen.
   • Het bouwplatform of het harsreservoir is niet vastgemaakt.

3. De unit werkt niet

We bieden een volledige garantie van één jaar op de printer en een garantie van 3 maanden op het scherm. Als uw printer niet werkt, neem dan contact met ons op via service@elegoo.com of euservice@elegoo.com en om u beter te kunnen helpen en problemen op te lossen, vermeldt u uw bestel-ID in uw e-mail.

4. Afdrukfout

Als het model niet volledig is afgedrukt of is mislukt, kunnen er resten in de hars achterblijven, die kunnen worden uitgefilterd met behulp van een trechter wanneer u de resterende hars terug in de verzegelde fles bewaart. Als u de resten niet uitfiltert, kan het platform schade aan het 2K-fotohardingsscherm veroorzaken wanneer u de volgende keer afdrukt. Wat betreft de linkerhars op het platform en het reservoir, kunt u ze reinigen en afvegen met tissues.

Onderhoud

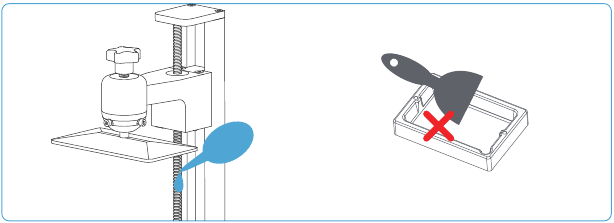

1. Als de Z-as wrijvingsgeluiden blijft maken, voeg dan wat smeermiddel toe.

2. Gebruik geen scherpe of puntige voorwerpen om de release-voering te schrapen in geval van beschadiging.
3. Wees voorzichtig wanneer u het bouwplatform verwijdert, anders kunt u het 2K-fotohardingsscherm kapotmaken.

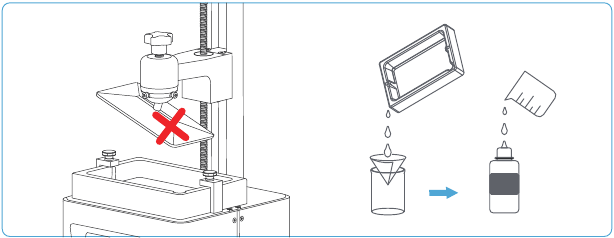

4. Als u de printer de komende 48 uur niet gebruikt, vergeet dan niet om de linkerhars in het reservoir terug in de fles te doen en te verzegelen. En als er resten zijn, gebruik dan een filter om ze uit te filteren.

5. Reinig het bouwplatform en de printer met tissues of ethylalcohol zodra u klaar bent met afdrukken.
6. Reinig het harsreservoir voordat u overschakelt naar verschillende kleuren hars.

Let op

• Houd de Mars 3D-printer en de bijbehorende accessoires buiten het bereik van kinderen.
• Wanneer u de printer voor de eerste keer gebruikt, moet u deze aanpassen voordat u gaat afdrukken (Uitpakken en testen).
• Als het afdrukken is mislukt, moet u het harsreservoir reinigen en de hars vervangen, anders kan dit schade aan uw printer veroorzaken.
• Vul slechts 1/3 van het harsreservoir en vul het niet helemaal.
• Gebruik 95% (of hoger) ethylalcohol of isopropylalcohol om uw model te wassen.
• Gebruik de printer binnenshuis en vermijd direct zonlicht en een stoffige omgeving.
• Houd uw printer uit de buurt van water of een vochtige omgeving.
• Draag een masker en handschoenen voordat u ze gebruikt en vermijd direct huidcontact.
• Als u modellen met scherpe randen wilt afdrukken, wees dan voorzichtig bij het verwijderen van het bouwplatform.
• Demonteer de Mars 3D-printer niet zelf, waardoor uw garantie vervalt. Als u problemen heeft met de printer, neem dan contact met ons op via service@elegoo.com en als u in noodsituaties terechtkomt, schakel dan de stroom van de printer uit.

Als u vragen heeft over de printer. neem dan contact met ons op via service@elegoo.com of euservice@elegoo.com (Europese en Aziatische klanten).

Volg ons op Facebook en ontvang GRATIS FEP-folie
Facebook: @ElegooOfficial
Instagram: @Elegoo_Official

ELEGOO.COM
