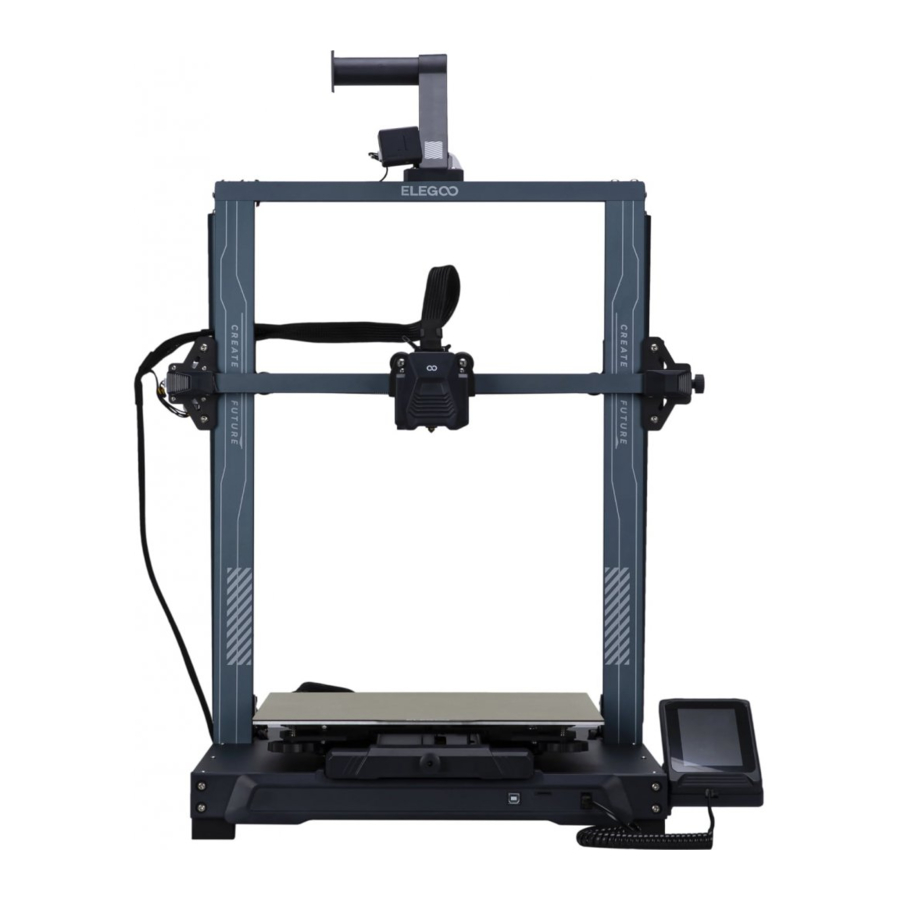

Elegoo Neptune 3 Max - 3D Printerhandleiding

Voorzorgsmaatregelen

1. Plaats de printer niet in een trillende of andere onstabiele omgeving, aangezien het schudden van de machine de printkwaliteit beïnvloedt.
2. Raak het mondstuk en het verwarmde bed niet aan wanneer de printer in werking is om verbranding door hoge temperaturen en persoonlijk letsel te voorkomen.
3. Maak na het printen gebruik van de resttemperatuur van het mondstuk en reinig de filamenten op het mondstuk met behulp van gereedschap. Raak het mondstuk tijdens het reinigen niet rechtstreeks met uw handen aan om verbranding te voorkomen.
4. Voer regelmatig productonderhoud uit en reinig de printerbehuizing regelmatig met een droge doek om stof en kleverig printmateriaal te verwijderen wanneer de stroom is uitgeschakeld.
5. 3D-printers bevatten snel bewegende onderdelen, dus pas op dat u uw handen niet bekneld raken.
6. Kinderen moeten onder toezicht staan van volwassenen bij het gebruik van de machine om persoonlijk letsel te voorkomen.
7. Schakel in geval van nood direct de stroom uit.

Machineparameters

Printparameters
Printprincipe: FDM (Fused Deposition Modeling)
Bouwgrootte: 420X420X500(mm³)
Printprecisie: ±0.1mm
Diameter mondstuk: 0.4mm
Printsnelheid: 30~180mm/s (60mm/s wordt aanbevolen)

Temperatuurparameters
Omgevingstemperatuur: 5°C~40°C
Maximale temperatuur van mondstuk: 260°C
Maximale temperatuur van verwarmde bed: 100°C

Softwareparameters
Slicer-software: Cura
Invoerformaat: STL、OBJ
Uitvoerformaat: Gcode
Verbindingstype: TF-kaart、USB-kabel

Voedingsparameters
Stroomingang: 100-240V 50/60Hz
Stroomuitgang: 24V

Fysieke parameters
Machinegrootte: 658*632*740mm
Nettogewicht: 17.7kg

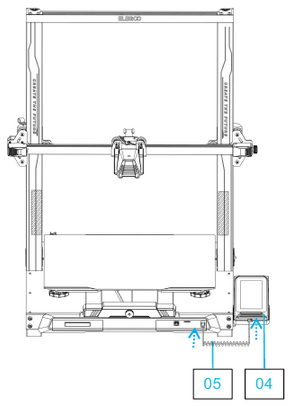

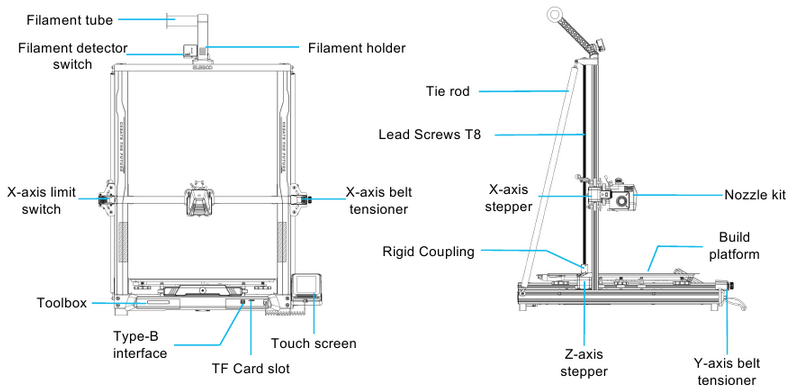

Machineschema

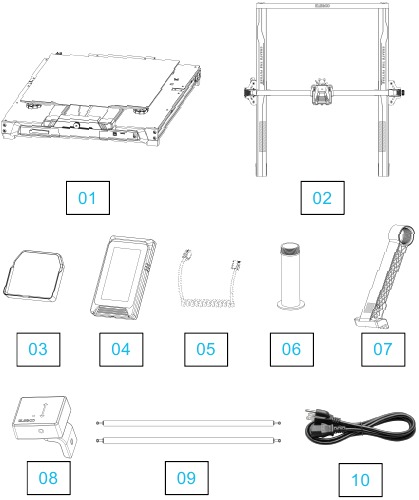

Paklijst

Bevestigingsmiddelen

	(HM5*45)	4 stuks
	(PM4*20)	5 stuks
	(PM4*18)	2 stuks
	(PM4*8)	3 stuks
	(HM4*M3*3)	1 stuks
	(FW M5*18*1)	2 stuks

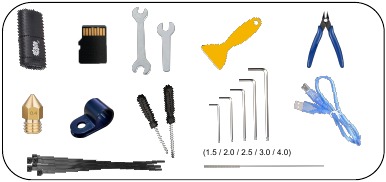

Gereedschap

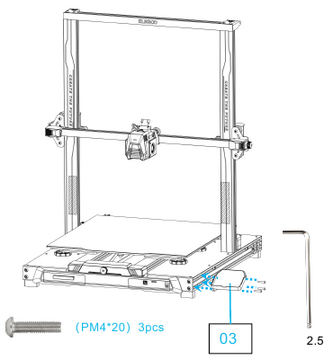

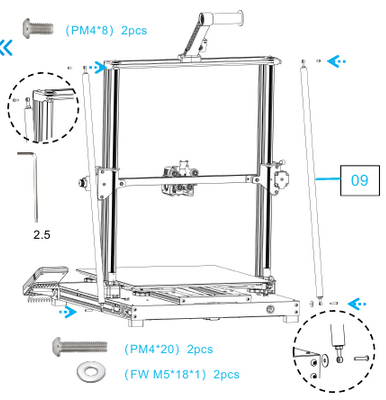

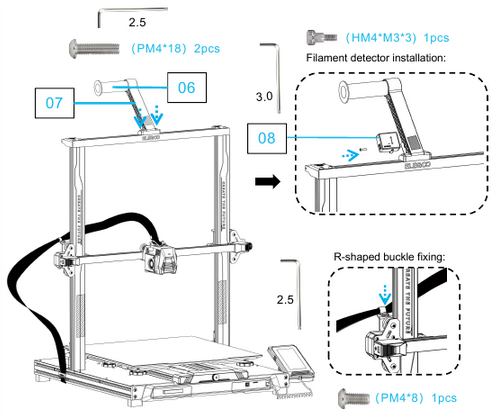

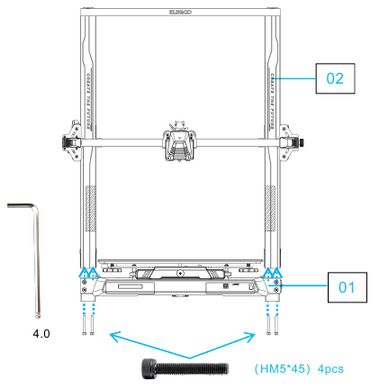

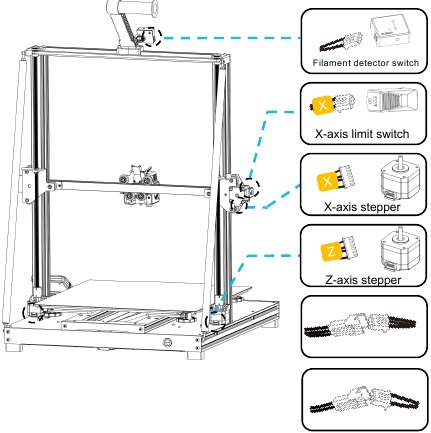

Machine-installatie

De TF-kaart van de machine wordt geleverd met een installatie-instructievideo.

Aanvullende introductie

Speciaal geval:

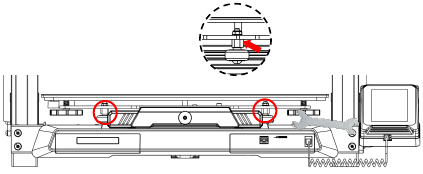

Het onderste schuifblok is afgesteld voordat het de fabriek verlaat, maar de katrol van de machine kan losraken als gevolg van het transport. Als het bouwplatform van de machine trilt en los zit, kan een open steeksleutel worden gebruikt om de excentrische isolatiekolom onder het platform langzaam te draaien totdat het schuifblok soepel schuift en niet trilt.

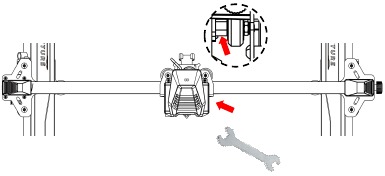

Evenzo, als de printkop trilt of los zit, kan de bijbehorende excentrische isolatiekolom ook worden afgesteld totdat de printkop soepel schuift zonder te trillen, en de katrollen aan beide zijden van de portaalconstructie hebben ook overeenkomstige excentrische isolatiekolommen die kunnen worden afgesteld.

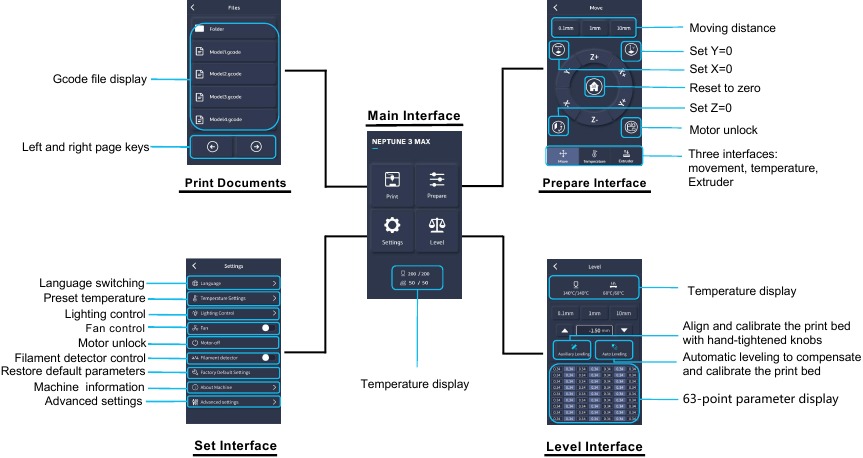

Introductie van het bedieningsscherm

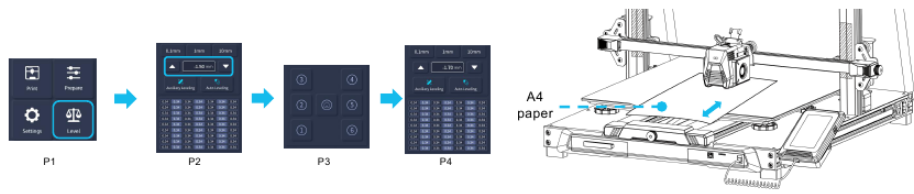

Automatische nivellering

Wanneer de machine voor het eerst wordt gebruikt, moet de afstand tussen het platform en het mondstuk worden gekalibreerd in de nivelleringsmodus, wat ongeveer de dikte is van een vel A4-papier.

1. • Wanneer de printer is ingeschakeld, selecteert u【Level】 (Niveau)
   • Elke as van de printer keert automatisch terug naar de oorsprong. Nadat u de nivelleringsinterface bent binnengegaan, plaatst u een vel A4-papier tussen het mondstuk en het printplatform en klikt u op de compensatiewaarde om de afstand tussen het mondstuk en het printplatform aan te passen (zie afbeelding 2), door het papier te duwen en te trekken met de gegenereerde wrijving om de kalibratie van het middelpunt te voltooien. Klik vervolgens op de hulpnivellering【】 en gebruik A4-papier om de overige zes punten van het platform te kalibreren met handvastgedraaide knoppen, en elk punt kan worden voltooid door wrijving op het A4-papier te genereren.
   • Na het voltooien van de hulpnivellering, gaat u naar de automatische nivellering voor automatische kalibratie.
   • De machine gaat naar de verwarmingstoestand: het mondstuk wordt verwarmd tot 140°C, het verwarmde bed is 60°C. (Stel de temperatuur van het verwarmde bed vooraf in op basis van de temperatuur van de verbruiksartikelen om een nauwkeurigere nivelleringswaarde te bereiken.)
   • Na het bereiken van de vooraf ingestelde temperatuur: start de 63-punts automatische kalibratie. l Nadat de nivellering is voltooid, stelt u de Z-ascompensatie in: plaats een vel A4-papier tussen het mondstuk en het printplatform.

Houd er rekening mee dat de nivelleringssensor alleen de metalen platformplaat detecteert, bijvoorbeeld het vervangen van het glazen platform voor nivellering zal geen detectie-effect opleveren, waardoor het mondstuk het platform zal samendrukken.

2. Evenzo kunt u rechtstreeks op de automatische nivellering klikken【】 om het printplatform te kalibreren (zie afbeelding 4). Nadat de nivellering is voltooid, stelt u de Z-ascompensatie in: plaats een vel A4-papier tussen het mondstuk en het printplatform, klik op de compensatiewaarde en duw en trek het A4-papier om de compensatie en nivellering te voltooien wanneer wrijving wordt gegenereerd. (De voorste hulpnivellering is om de gelijkmatigheid van het platform te verbeteren en het compensatie-effect van automatische nivellering beter te maken.)

Modeltest

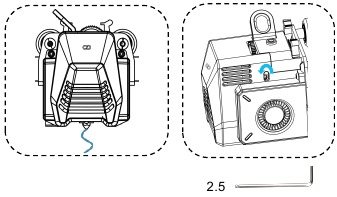

Controle van de toevoer van de printkop

1. Duw eerst de filamenten naar de onderkant van de printkop.
2. Klik op 【Prepare】 - 【Extrudert】, klik op 【Load】 (Laden), de temperatuur van de nozzle wordt automatisch verwarmd tot 200°C.
3. Nadat de nozzle is voorverwarmd tot 200°C, klikt u op de toevoer om de filamenten uit de nozzle te extruderen.
4. Reinig het gesmolten filament van de nozzle voor het printen.

Let op: Verbruiksartikelen met verschillende hardheid hebben verschillende eisen aan de veerkracht. De veerkracht van de extruder kan worden aangepast met een inbussleutel. Bij draaien tegen de klok in wordt de veerkracht verhoogd en de veerkracht wordt verminderd met de klok mee.

Starten met printen

1. Plaats de TF-kaart in de kaartslot van de printer.
2. Klik op 【Print】 (Afdrukken) in het hoofdmenu en selecteer het modelbestand.
3. Wanneer de nozzle en het verwarmingsbed de vooraf ingestelde temperatuur bereiken, keren de X-, Y- en Z-as terug naar nul en starten ze met printen.

1. De nozzle bevindt zich te dicht bij het platform, wat resulteert in onvoldoende extrusie.

2. Het extrusievolume en de afstand tussen de nozzle en het platform is correct met uniforme hechting.

3. De nozzle bevindt zich te ver van het platform en de hechting is onvoldoende, het model kan tijdens het printen van het platform vallen.


Let op: Observeer bij het printen van het testmodel de eerste laag. In de gevallen A en C zijn de compensatie-instellingen niet correct aangepast. Compensatieaanpassingen kunnen tijdens het printen worden uitgevoerd om de afstand tussen de nozzle en het platform aan te passen. In geval B hebben de nozzle en het platform een juiste printafstand bereikt en kan het printen worden voortgezet.

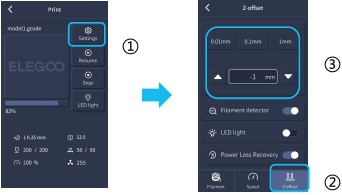

Schakel bij het fijn afstemmen de bewegingsafstand naar 0,01 mm of 0,1 mm om te voorkomen dat de nozzle het platform overmatig extrudeert of filament in de lucht hangt.
Zoals weergegeven in de afbeelding:

Beschrijving van het hervatten van het printen

Stroomverliesherstel: Als u wilt doorgaan met printen vanwege een plotselinge stroomstoring of per ongeluk de stroom van de machine uitschakelt, hoeft deze functie niet handmatig te worden ingesteld. Wanneer de printer opnieuw is aangesloten op de stroomvoorziening en is ingeschakeld, klikt u gewoon op hervatten (resume) om door te gaan. (Houd er rekening mee dat het PEI-platform een beter hechtingseffect heeft wanneer het wordt verwarmd, maar het zal afkoelen als de stroom te lang is uitgeschakeld, waardoor het model er gemakkelijk af valt en het hervatten van het printen niet kan worden voltooid.)
Filamentdetectie: Deze functie is om de gebruiker eraan te herinneren de filamenten te vervangen voordat hij verder gaat met printen wanneer het model half is afgedrukt, wat effectief voorkomt dat het model wordt gesloopt vanwege onvoldoende verbruiksartikelen.

Software installatie

Tips: U kunt een kaartlezer gebruiken om de gegevens op de TF-kaart naar de computer te kopiëren voor opslag.
Onze slice software is een aangepaste versie van de Cura open source slice software, om beter aan te sluiten bij de machines van ons bedrijf voor het printen en om te voldoen aan de behoeften van onze klanten.

De stappen voor software-installatie zijn als volgt:

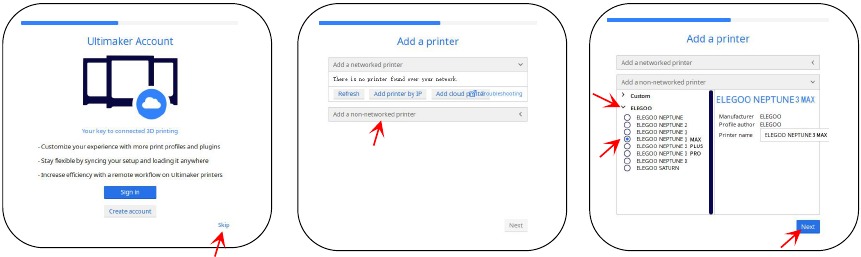

Open de TF-kaart van de machine om het pad \ Software en Software Drivers folder \ ELEGOO Software folder \ Dubbelklik op de ELEGOO-Cura applicatie om het te installeren.
Volg de aanwijzingen in het installatieproces naar de volgende stap.
Selecteer ten slotte het overeenkomstige model van ons bedrijf, zoals hieronder weergegeven, om de instellingen te voltooien.

Instructies voor gebruik

Andere bedieningstips:

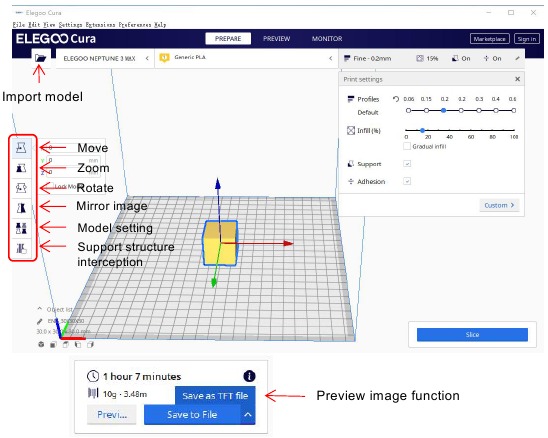

1. Scroll met het middelste muiswiel om het gezichtspunt te zoomen en houd het middelste wiel ingedrukt om de platformpositie te verplaatsen.
2. Houd de rechtermuisknop ingedrukt en beweeg de muis om het gezichtspunt te wijzigen.
3. Klik met de rechtermuisknop om een pop-upselectie te openen.

Modelinstelling: Bij het printen van meerdere modellen kunt u individuele slice-instellingen configureren voor het opgegeven model.

Ondersteuningsstructuur onderschepping: U kunt de onderscheppingsregio op het model instellen, zodat de ingestelde regio geen ondersteuningsstructuur genereert.
Voorbeeldfunctie afbeelding: Gcode-bestanden die zijn opgeslagen in TFT-bestandsformaat kunnen worden gebruikt om een voorbeeld van de modelafbeelding in het selectiebestand op de printer te bekijken, waardoor het afgedrukte bestand visueler kan worden geïdentificeerd.

Online Printen

Zorg ervoor dat u de relevante gegevensbestanden op de TF-kaart controleert!

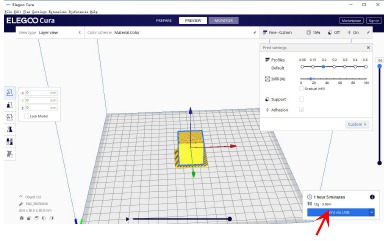

• Verbind de printer en de computer met een USB-kabel, dubbelklik om de slicing software te openen, selecteer het bijbehorende model en klik vervolgens op de monitor, als de interface een lege pagina weergeeft, bewijst dit dat de verbinding niet succesvol is, u moet de driver installeren.

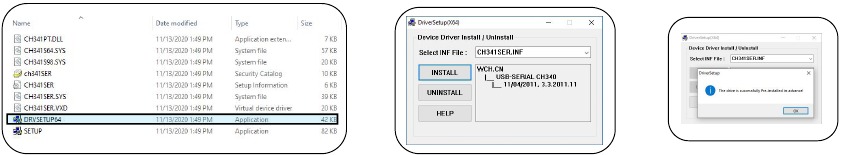

• De installatiemethode van de driver, Window verwerkt het als volgt: Open het profiel van de TF-kaart om het pad \ Software en Software Driver Folder \ Software Driver Folder \ Window-USB Driver Folder\ CH340G USB Driver Folder \ Dubbelklik op het [DRVSETUP64]-bestand om het uit te voeren en klik om het te installeren. (Zoals weergegeven in de onderstaande afbeelding.) Houd er rekening mee dat deze driversoftware geen virus bevat, dus voel je vrij om het te installeren. Als uw antivirussoftware vaststelt dat het een virus is, kunt u uw antivirussoftware even sluiten en vervolgens doorgaan met het installeren van de driversoftware.

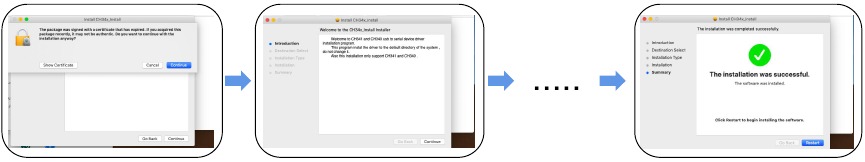

• De installatiemethode van de driver, Mac verwerkt het als volgt: Open de willekeurige TF-kaartgegevens en selecteer het pad\software en software driver folder\software driver folder\Mac-USB driver folder\CH34X_MAC folder\dubbelklik op CH34x_install_V1. 5.pkg om te installeren. Ga verder met de installatie zoals aangegeven. (Zoals hieronder weergegeven)

• Nadat de driverinstallatie is voltooid, sluit u de USB-kabel opnieuw aan, opent u de ELEGOO slicing software en klikt u vervolgens op de monitor, als deze het printermodel en andere informatie weergeeft, is de computer succesvol verbonden.

• Nadat u het model hebt geïmporteerd, stelt u de printtemperatuur, laagdikte en andere relevante informatie in en klikt u vervolgens op de 【slice】 (slice), selecteert u het USB online printen.

• De stroomtoevoer mag niet worden onderbroken bij het printen via de USB-kabel en de computer mag niet in de slaap- en sluimerstand gaan om storingen in de gegevensoverdracht te voorkomen.

Probleemoplossingsgids

Een stepper van de X/Y/Z-as beweegt niet of maakt een geluid bij het nullen

1. De stepperkabel zit los. Controleer de bedrading opnieuw.
2. De bijbehorende eindschakelaar activeert niet correct, controleer of er interferentie is in de beweging van de bijbehorende as en of de draad van de eindschakelaar los zit.

Nozzle kit extrude anomalie

1. Controleer of de extruder stepperkabel niet los zit.
2. Controleer of de stelschroef van het extruder-tandwiel is vastgezet op de motoras.
3. De warmteafvoer van de nozzle kit is niet voldoende, zorg ervoor dat de koelventilator van de nozzle kit goed werkt.
4. Voor verstopte nozzles, probeer de nozzle kortstondig te verwarmen tot 230°C en knijp de filamenten met de hand om de verstopping te verwijderen, of gebruik een fijne naald om de nozzle te ontstoppen terwijl deze opwarmt.

Model blijft niet aan het platform plakken of kromtrekken

1. De sleutel tot het al dan niet plakken van het model aan het platform is dat de filamenten aan het platform zijn bevestigd bij het printen van de eerste laag. Wanneer de eerste laag wordt geprint, zal de afstand tussen de nozzle en het platform, indien meer dan 0,2 mm, de hechting van het model aan het platform ernstig verminderen, dus moet deze worden aangepast.
2. Stel de build platform attachment in Cura in en selecteer het attachment type 【Brim】 (rand), wat zal helpen om het attachment-oppervlak te vergroten en kromtrekken en andere problemen te voorkomen.

Model verkeerd uitgelijnd

1. De transportsnelheid of printsnelheid is te hoog. Probeer de snelheid te verlagen.
2. De riem van de X/Y-as zit te los of de synchronisatorpoelie zit niet stevig vast.
3. De aandrijfstroom is te laag.

Ernstig draadtrekken

1. Onvoldoende retractie afstand, stel de retractie afstand groter in tijdens het slicen.
2. Als de retractie snelheid te laag is, stel de retractie snelheid hoger in tijdens het slicen.
3. Vink tijdens het slicen het vakje "Z Hop When Retracted" aan en stel de "Z Hop height" (Z-hop hoogte) in op ongeveer 0,25 mm.
4. De printtemperatuur is te hoog, waardoor de filamenten plakkerig worden.

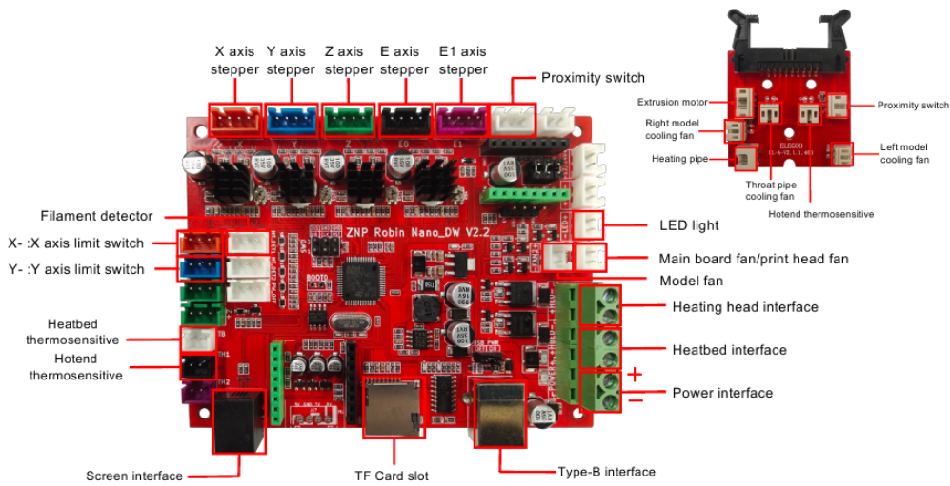

Circuit bedrading
