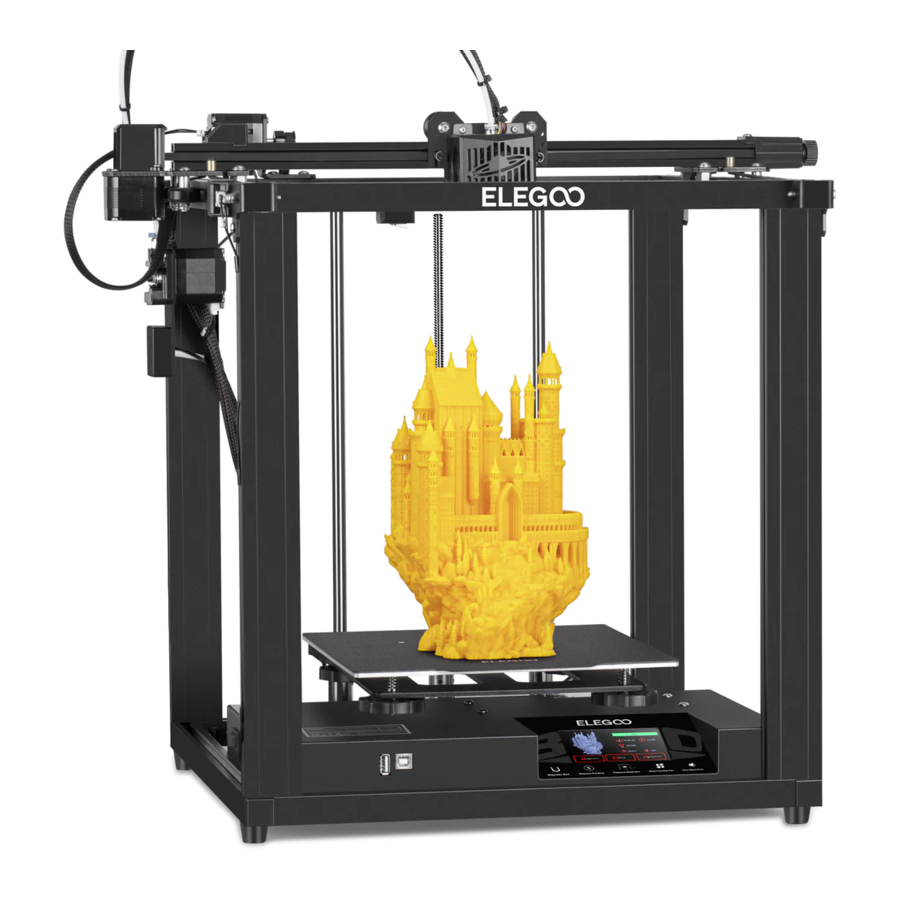

Elegoo Neptune X - 3D Printer Handleiding

Introductie

Lees voor uw gemak deze handleiding zorgvuldig door voor gebruik. De waarschuwingen en tips in deze handleiding kunnen u helpen om onjuiste installatie en gebruik beter te voorkomen.
Voor vragen of problemen die niet in deze handleiding worden behandeld, kunt u contact met ons opnemen via dit e-mailadres: 3dp@elegoo.com.
Het ELEGOO-team staat altijd klaar om u een hoogwaardige service te bieden.
Om u een betere ervaring met onze producten te geven, kunt u ook op de volgende manieren kennis opdoen over de werking van de apparatuur:

1. De handleiding: u kunt de gebruikershandleiding en de installatie-tutorial vinden op de USB-flashdrive.
2. ELEGOO officiële website: www.elegoo.com U kunt naar onze officiële website gaan om de relevante bedieningsinstructies voor de machine en contactgegevens te vinden.

1. Plaats de printer niet in een trillende of andere onstabiele omgeving, aangezien het schudden van de machine de afdrukkwaliteit beïnvloedt.
2. Raak het mondstuk en het verwarmde bed niet aan wanneer de printer werkt om verbranding door hoge temperaturen en persoonlijk letsel te voorkomen.
3. Maak na het afdrukken gebruik van de resttemperatuur van het mondstuk en reinig de filamenten op het mondstuk met behulp van gereedschap. Raak het mondstuk tijdens het reinigen niet direct met uw handen aan om verbranding te voorkomen.
4. Voer regelmatig productonderhoud uit en reinig de printerbehuizing regelmatig met een droge doek om stof en kleverig printmateriaal weg te vegen wanneer de stroom is uitgeschakeld.
5. 3D-printers bevatten snel bewegende onderdelen, dus pas op dat u uw handen niet bekneld raken.
6. Kinderen moeten tijdens het gebruik van de machine onder toezicht staan van volwassenen om persoonlijk letsel te voorkomen.
7. Schakel in geval van nood direct de stroom uit.

Machine Parameters

Print Parameters
Printprincipe: FDM (Fused Deposition Modeling)
Bouwvolume: 220X220X300(mm³)
Printprecisie: ±0.1mm
Diameter mondstuk: 0.4mm
Printsnelheid: 30~180mm/s(60mm/s wordt aanbevolen)

Temperatuur Parameters
Omgevingstemperatuur: 5°C~40°C
Maximale temperatuur van het mondstuk: 260°C
Maximale temperatuur van het verwarmde bed: 100°C

Software Parameters
Slicer Software: Cura
Input Formaat: STL、OBJ
Output Formaat: Gcode
Connectie Type: USB flash drive、USB Wire

Voeding Parameters
Power Input: 100-120V/200-240V
Power Output: 24V

Fysieke Parameters
Machine Afmetingen: 620X473X507
Machine Gewicht: 10.5kg

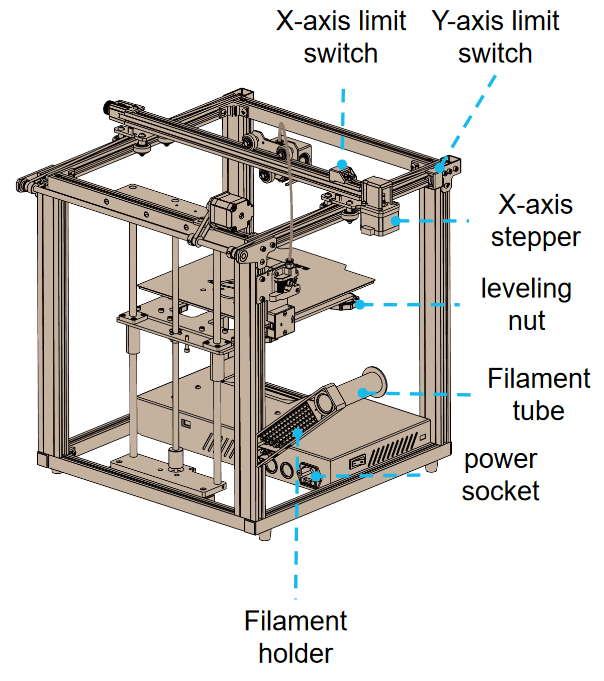

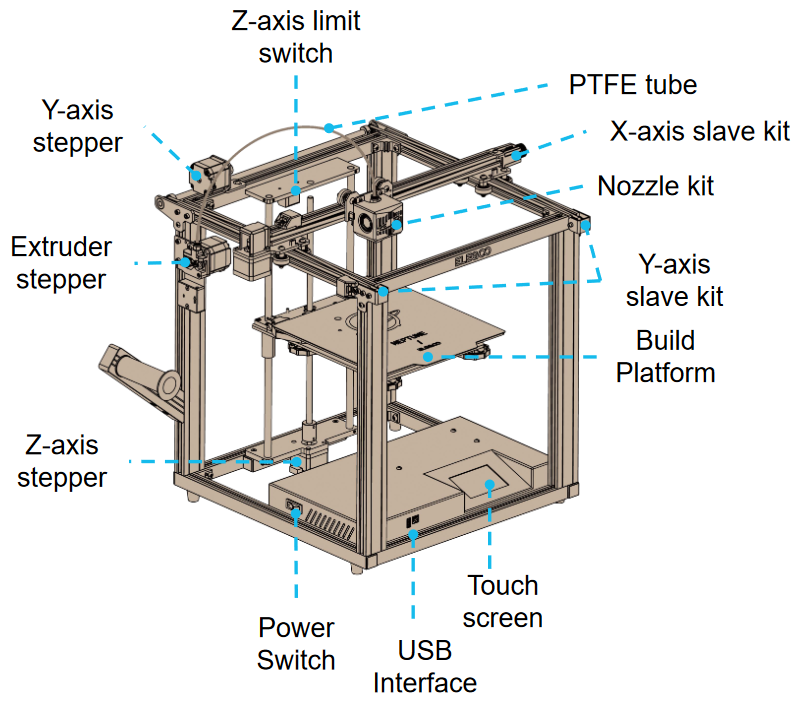

Machine Structuur Diagram

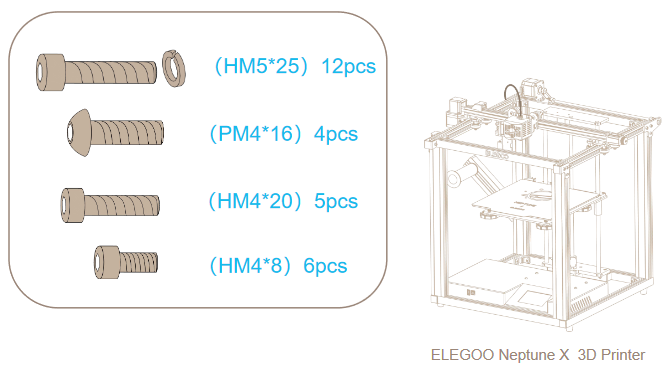

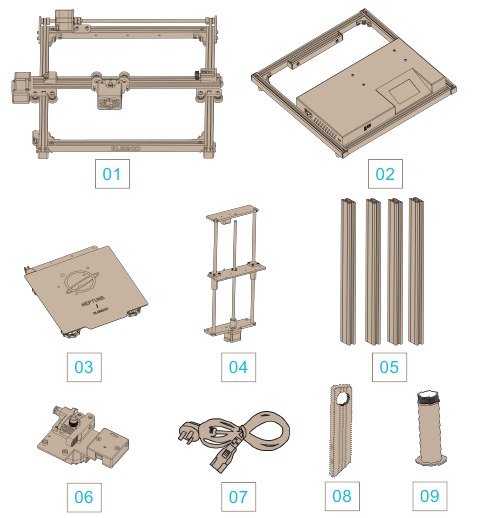

Paklijst

Spanner

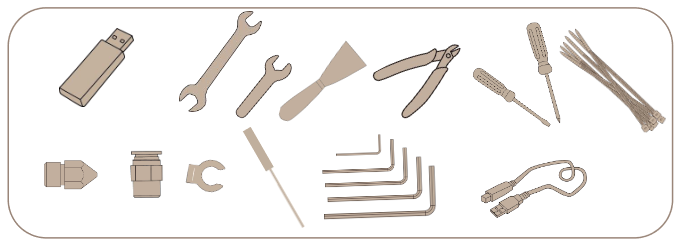

Tools

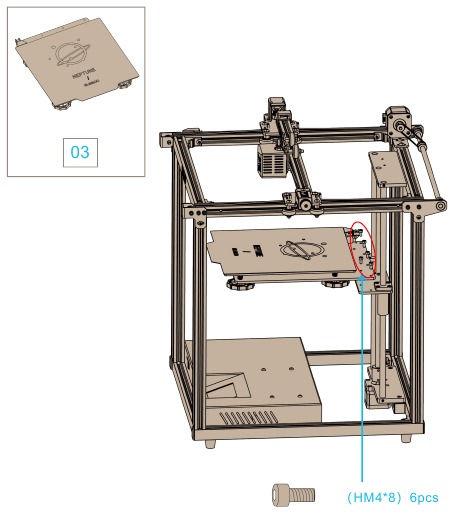

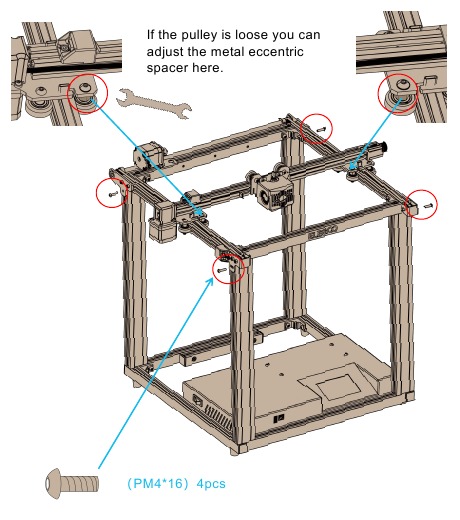

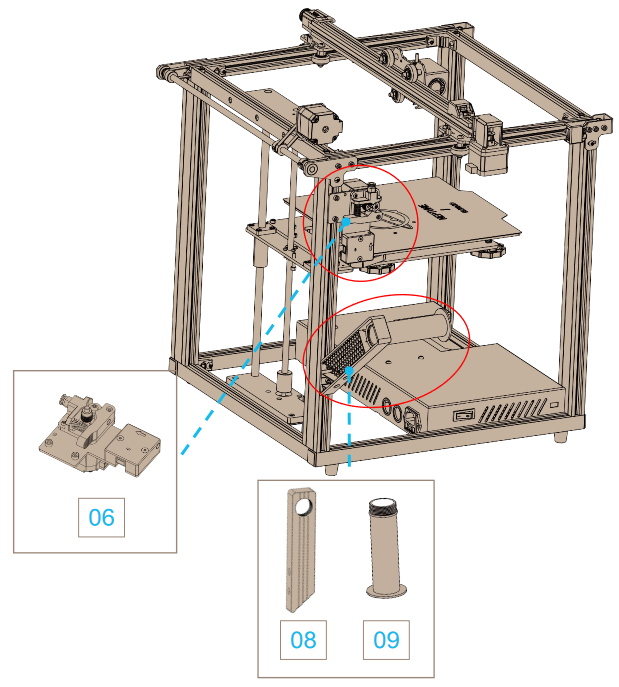

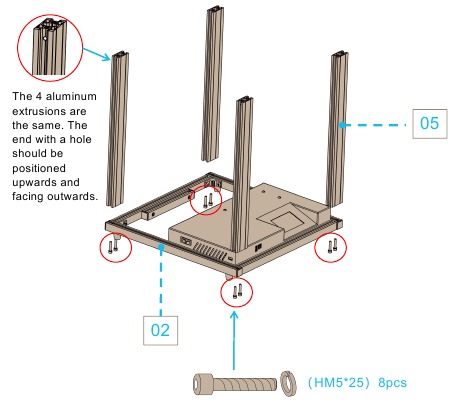

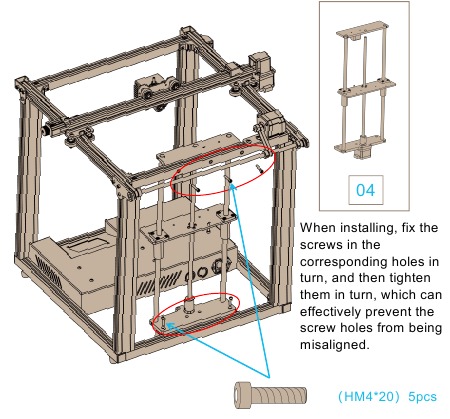

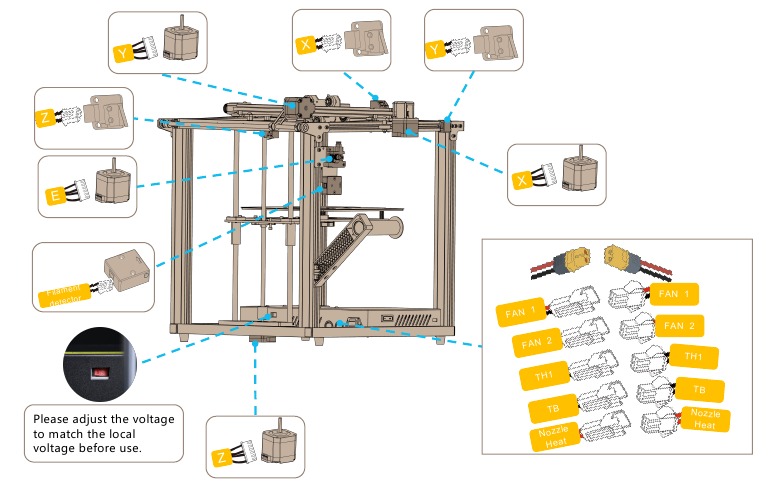

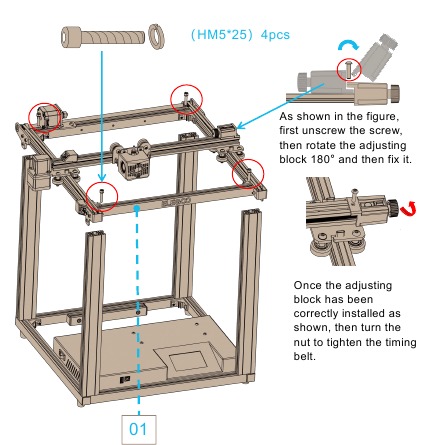

Machine Installatie

you can find the assembly video in the USB flash drive (u kunt de montagevideo vinden op de USB-flashdrive)

Bedieningsscherm Introductie

Hoofdmenu
Tool: Klik om de tool-interface te openen, de machine kan worden getest op voorverwarming, nivellering, verplaatsen, extruderen, enz.
Settings: Klik om de instellingeninterface te openen om de taal en ventilator in te stellen of de firmwareversie naar behoefte op te vragen.
Printing: Klik om de printinterface te openen, selecteer het printbestand en start vervolgens het printen.

Tool Interface

Preheat: Klik om de voorverwarmingsinterface te openen, selecteer 【Extrusion】 (Extrusie) of 【HeatBed】 (Verwarmd Bed) en stel de temperatuur in om te beginnen met verwarmen. (U kunt overschakelen naar 【HeatBed】 (Verwarmd Bed) door op 【Extrusion】 (Extrusie) te klikken) Move: Klik om de X-as, Y-as en Z-as handmatig te verplaatsen.
Home: Stel alle assen terug naar de nulpositie of selecteer een van de assen en stel deze in op de nulpositie.
Extrude: Verwarm eerst het mondstuk, stel de lengte van de filamenten in en controleer vervolgens of het mondstuk goed ontlaadt door op 【In】 (In) en 【Out】 (Uit) te klikken.
Leveling: Nivelleer vijf punten, verfijn de afstand tussen het mondstuk en het platform door de nivelleermoer onder het verwarmde bed te gebruiken wanneer het mondstuk naar de positie van elk punt beweegt.
Filchange: De filamenten kunnen worden vervangen door op 【Filchange】 (Filament vervangen) te klikken.

Settings Interface

Fan: Bediening van de zijventilator.
About: Controleer de firmwareversie.
Language: Klik om van taal te veranderen: Japans, Duits, Engels, Russisch, Spaans, Frans, Italiaans, Chinees.
Motoroff: Schakel de stappenmotor uit die draait of maak een vergrendelde stappenmotor vrij. Continue: Ga verder met printen op een bepaalde laagpositie van het model.

Printing Interface

File: Selecteer het modelbestand en bevestig om te beginnen met printen.
Up Arrow/Down Arrow: Pagina omhoog en pagina omlaag.
Crooked Arrow: Terug naar het hoofdmenu.

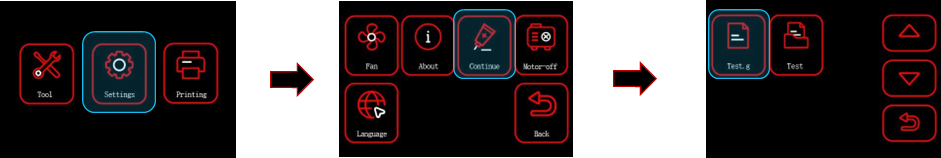

Description of Special Function:
Continue:

• Met deze functie kunt u het printen hervatten als u wilt doorgaan met printen nadat het model is onderbroken door een verkeerde bediening.
• Klik eerst op 【Tool】 (Tool) - 【Home】 (Home), observeer of het model botst door de X/Y/Z-as in volgorde op nul te zetten. (Als er een botsing optreedt, schakel dan onmiddellijk de stroom uit, deze functie kan niet worden gebruikt.)
• Klik vervolgens op 【Back】 (Terug) - 【Move】 (Verplaatsen), verplaats de Z-as naar de hoogte van de modelonderbreking, verplaats vervolgens de X/Y-as opnieuw en verplaats het mondstuk naar de bovenkant van het model. Observeer of het mondstuk waterpas is met het modelgedeelte of dat er een opening van ongeveer 0,1 mm is. (De printkop mag niet lager zijn dan de hoogte van de modelonderbrekingspositie, anders treedt er een modelbotsing op tijdens het printen.).
• Selecteer ten slotte 【Settings】 (Instellingen) in het menu, klik op 【Continue】 (Doorgaan) en selecteer vervolgens het modelbestand dat u wilt blijven printen.
• Wacht tot de temperatuur van het mondstuk en het verwarmde bed de vooraf ingestelde temperatuur heeft bereikt, begin ondertussen met het lezen van de eerdere printinformatie tot aan de hoogte van de onderbroken printpositie, waarna de X- en Y-as de een na de ander terugkeren naar nul en vervolgens begint het printen.

Continue: Als u wilt doorgaan met printen vanwege een plotselinge stroomuitval of het per ongeluk uitschakelen van de stroom van de machine, hoeft deze functie niet handmatig te worden ingesteld. Wanneer de printer opnieuw is aangesloten op de voeding en is ingeschakeld, klikt u gewoon op resume (hervatten) om door te gaan.
Filaments Detection: Deze functie is ontworpen om effectief te voorkomen dat het model wordt afgekeurd nadat de filamenten tijdens het printproces op zijn geraakt door de gebruiker te waarschuwen dat de filamenten moeten worden vervangen voordat het model opnieuw kan worden geprint.

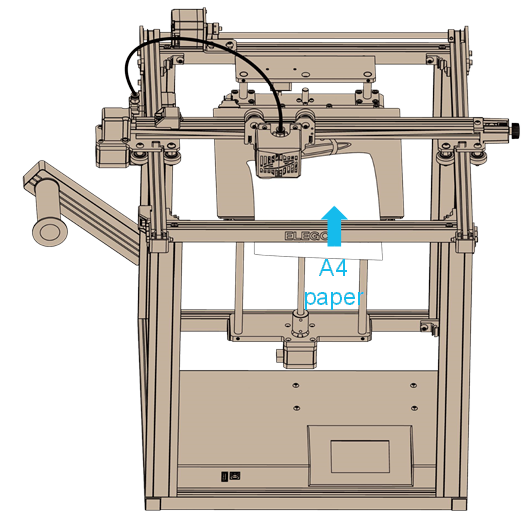

Platformnivellering

• Tijdens het printen moeten we het platform nivelleren om ervoor te zorgen dat de basis van het model aan het bouwplatform blijft plakken en er niet af valt.
• De beste afstand tussen de nozzle en het platform is 0,1 mm - 0,2 mm, en je moet een A4-papier voorbereiden om te helpen bij het nivelleren.


1. Zorg er eerst voor dat alle kabels zijn aangesloten en schakel vervolgens de printer in.
2. Klik op 【Tool】 (Gereedschap) in het hoofdmenu om de gereedschapsinterface te openen en klik vervolgens op 【Leveling】 (Nivellering).
3. Plaats een vel A4-papier tussen de nozzle en het platform. Klik op het nivelleringspunt en de nozzle beweegt dienovereenkomstig naar elk punt van het platform. Pas de nivelleringsmoer onder het platform aan. (Draai de moer met de klok mee los, dan komt het platform omhoog; anders daalt het platform).
4. Zorg ervoor dat de nozzle en het A4-papier elkaar net raken, het papier soepel kan bewegen en er wrijvingskracht is bij het bewegen van het papier.
5. Nivelleer punt 2, 3, 4 en 5 op dezelfde manier.

• Nadat het nivelleren is voltooid, moet de afstand tussen het platform en de nozzle worden gecontroleerd (1-2 keer) volgens de bovenstaande stappen om te voorkomen dat de platformplaat bekrast raakt.

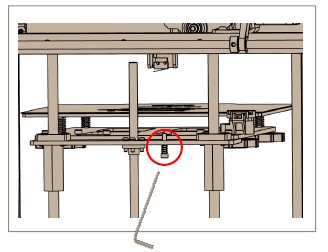

Aanvullende introductie van nivellering
Speciaal geval 1:

1. Wanneer de machine terugkeert naar nul, bevindt de nozzle zich veel lager dan het platform. (Zelfs als de vier nivelleringsmoeren onder het platform zijn vastgedraaid, drukt de nozzle nog steeds tegen het platform.)
2. Wanneer de machine terugkeert naar nul, bevindt de nozzle zich veel hoger dan het platform. (Zelfs als de vier nivelleringsmoeren onder het platform zijn losgemaakt, bevindt de nozzle zich nog steeds op een bepaalde afstand van het platform.) Oplossing: Pas de eindstop van de Z-as aan op een geschikte positie.

Speciaal geval 2:

1. De achterwand van de X-as is vooraf afgesteld voordat deze wordt verzonden, maar tijdens het transport kan deze losraken. Als je merkt dat de printkop schudt of los zit, gebruik dan de steeksleutel om de zeshoekige isolatieafstandhouder vast te maken totdat deze soepel beweegt zonder te wiebelen.

Modeltest

Extrusie-inspectie

1. Duw de filamenten naar de onderkant van de printkop.
2. Klik op 【Tool】 (Gereedschap) - 【Extrude】 (Extruderen) en klik vervolgens op 【In】 (In), de nozzle-temperatuur wordt automatisch verwarmd tot 200 °C.
3. Nadat de nozzle is voorverwarmd tot 200 °C, klik je op [In] (In) en kunnen de filamenten normaal uit de nozzle worden gesponnen. De extrusiesnelheid kan worden geselecteerd als laag, gemiddeld of hoog.
4. Maak de geëxtrudeerde filamenten voor het printen van de nozzle schoon.

Starten met printen

1. Sluit de USB-flashdrive aan op de printer.
2. Klik op 【Printing】 (Printen) in het hoofdmenu en selecteer het modelbestand.
3. Wanneer de nozzle en het verwarmingsbed de vooraf ingestelde temperatuur bereiken, keren de X-, Y- en Z-as terug naar nul en beginnen ze te printen.

Tips:

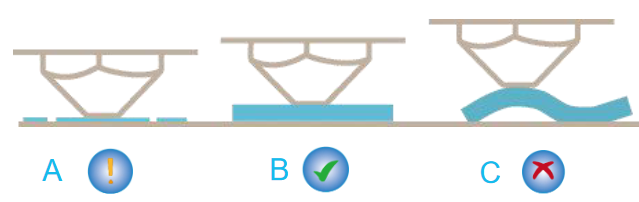

Let bij het printen van het testmodel op de printsituatie van de eerste laag. Als de situatie van A en C in de eerste laag verschijnt, bewijst dit dat de vijfpuntsnivellering niet goed is afgesteld, dus het is noodzakelijk om de nivelleringsmoer onder het platform fijn af te stellen of het platform opnieuw in te stellen. Als de situatie van B in de eerste laag verschijnt, bewijst dit dat een goede printafstand is bereikt tussen de nozzle en het platform en kan het printen worden voortgezet.

1. De nozzle-afstand tot het platform is te klein, dus de nivelleringsmoer onder het platform moet worden aangedraaid om fijn af te stellen of opnieuw te nivelleren.
2. De afstand tussen de nozzle en het platform is matig, waarbij de juiste hoeveelheid filamenten wordt geëxtrudeerd en gelijkmatig aan het platform wordt gehecht.
3. De nozzle staat te ver van het platform en de hechting is niet goed, waardoor het model tijdens het printproces gemakkelijk het platform kan verlaten, dus het moet opnieuw worden genivelleerd.

Software-installatie

Tips: Kopieer de gegevens in de U-drive naar de computer voor bewaring.
Onze slice-software is aangepast van Cura open source slice-software, om beter aan te sluiten bij de machines van ons bedrijf voor het printen en om aan de behoeften van onze klanten te voldoen.

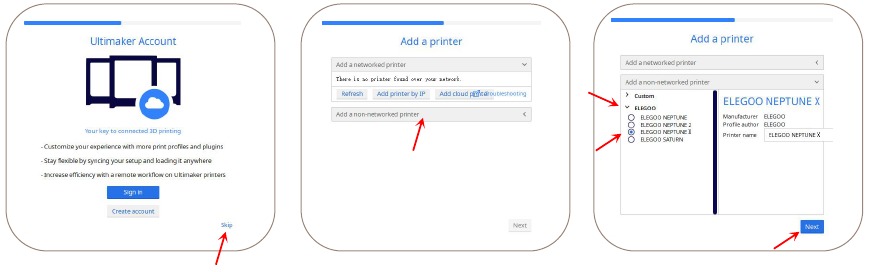

De software-installatiestappen zijn als volgt:
Open de USB-flashdrive en navigeer naar het onderstaande bestand \ Software en Software Drivers-map \ ELEGOO Software-map \ Dubbelklik op de ELEGOO-Cura-4.7.0-win64-applicatie om deze te installeren.
Volg de aanwijzingen in het installatieproces naar de volgende stap.
Selecteer ten slotte het bijbehorende model van ons bedrijf zoals hieronder weergegeven om de instellingen te voltooien.

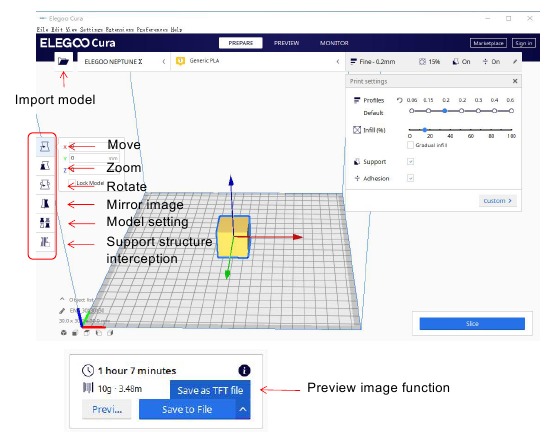

Gebruiksaanwijzing

Andere bedieningstips:

1. Scroll met het middelste muiswiel om het gezichtspunt te zoomen en houd het middelste wiel ingedrukt om de platformpositie te verplaatsen.
2. Houd de rechtermuisknop ingedrukt om de muis te bewegen om het gezichtspunt te wijzigen.
3. Klik met de rechtermuisknop om een pop-upselectie te openen.

Modelinstelling:Wanneer je meerdere modellen print, kun je individuele slice-instellingen configureren voor het opgegeven model.

Ondersteuning van stuur-structuurinterceptie:Je kunt de interceptieregio op het model instellen, zodat de ingestelde regio geen ondersteuningsstructuur genereert.
Voorbeeldafbeeldingfunctie:Gcode-bestanden die zijn opgeslagen in TFT-bestandsformaat kunnen worden gebruikt om een voorvertoning van de modelafbeelding in het selectiebestand op de printer te bekijken, waardoor het geprinte bestand visueler kan worden geïdentificeerd.

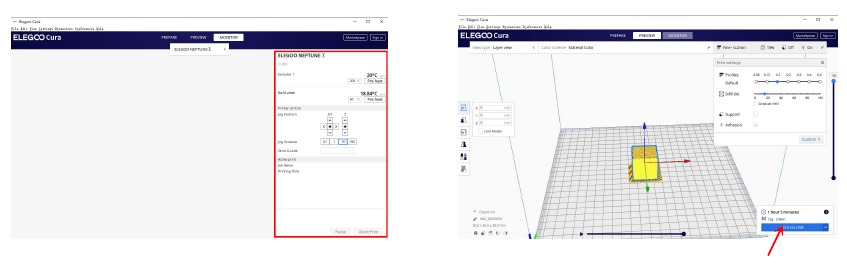

Online printen

• Verbind de printer en computer met een USB-kabel, dubbelklik om de slicing-software te openen, selecteer het bijbehorende model en klik vervolgens op de monitor. Als de interface een leeg scherm weergeeft, bewijst dit dat de verbinding niet succesvol is, je moet de driver installeren.

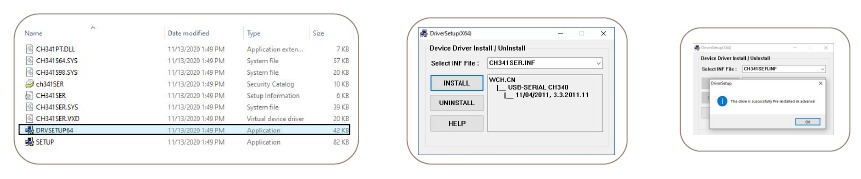

• De driver-installatiemethode is als volgt: Open de USB-flashdrive en navigeer naar het onderstaande bestand \ Software en Software Driver-map \ Software Driver-map \ CH340G USB Driver-map \ Dubbelklik op het [DRVSETUP64]-bestand om het uit te voeren en klik om het te installeren. (Zoals weergegeven in de afbeelding hieronder.) Houd er rekening mee dat deze driver-software geen virus bevat, dus voel je vrij om het te installeren. Als je antivirussoftware vaststelt dat het een virus is, kun je je antivirussoftware even sluiten en vervolgens doorgaan met het installeren van de driver-software.

• Nadat de driver-installatie is voltooid, sluit je de USB-kabel opnieuw aan, open je de ELEGOO-slicingsoftware en klik je vervolgens op de monitor. Als het printermodel en andere informatie worden weergegeven, is de computer succesvol verbonden.
• Na het importeren van het model, stel je de printtemperatuur, laagdikte en andere relevante informatie in en klik je vervolgens op 【slice】 (slice), selecteer USB online printen.
• De stroom mag niet worden uitgeschakeld en de computer mag niet in de screensaver- of sluimerstand gaan wanneer deze via een USB-kabel is aangesloten op het printen om gegevensverzending te voorkomen.


Probleemoplossingsgids

Een stepper van de X/Y/Z-as beweegt niet of maakt een geluid bij het nullen

1. De stepperkabel zit los. Controleer de bedrading opnieuw.
2. De bijbehorende eindschakelaar wordt niet correct geactiveerd, controleer of er storing is in de beweging van de bijbehorende as en of de draad van de eindschakelaar los zit.

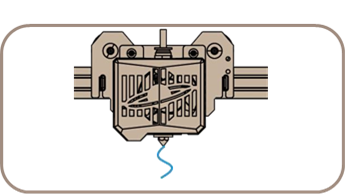

Extrusie-afwijking nozzlekit

1. Controleer of de stepperkabel van de extruder niet los zit.
2. Controleer of de stelschroef van het extruder-tandwiel is vastgezet op de motoras.
3. De warmteafvoer van de nozzlekit is onvoldoende, zorg ervoor dat de koelventilator van de nozzlekit goed werkt.
4. Voor verstopte nozzles kunt u proberen de nozzle kortstondig te verwarmen tot 230°C en de filamenten met de hand samen te drukken om de verstopping te verwijderen, of gebruik een fijne naald om de nozzle te ontstoppen terwijl deze opwarmt.

Model hecht niet aan het platform of kromtrekken

1. De sleutel tot het hechten van het model aan het platform is dat de filamenten aan het platform zijn bevestigd bij het printen van de eerste laag. Wanneer de eerste laag wordt geprint, zal de hechting van het model aan het platform aanzienlijk verminderen als de afstand tussen de nozzle en het platform meer dan 0,2 mm is, dus dit moet worden aangepast.
2. Stel de platformbevestiging in Cura in en selecteer het bevestigingstype 【Brim】 (Rand), wat helpt om het hechtingsoppervlak te vergroten en kromtrekken en andere problemen te voorkomen.

Model verkeerd uitgelijnd

1. De verplaatsingssnelheid of printsnelheid is te hoog. Probeer de snelheid te verlagen.
2. De riem van de X/Y-as zit te los of de synchroonpoelie is niet goed vastgedraaid.
3. De aandrijfstroom is te laag.

Ernstige draadvorming

1. Onvoldoende retractieafstand, stel de retractieafstand groter in bij het slicen
2. Als de retractiesnelheid te laag is, stel de retractiesnelheid hoger in bij het slicen.
3. Vink bij het slicen het vakje "Z Hop When Retracted" aan en stel de "Z Hop height" (Z-hophoogte) in op ongeveer 0,25 mm.
4. De printtemperatuur is te hoog, waardoor de filamenten plakkerig worden.

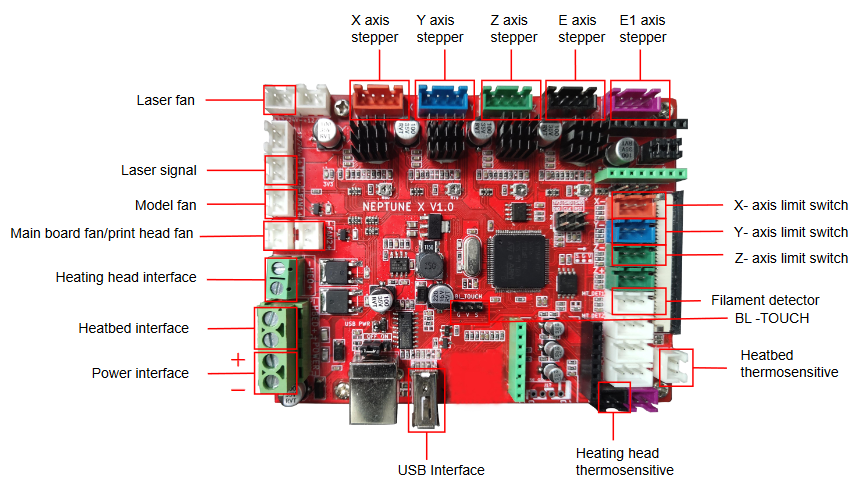

Circuitbedrading

ELEGOO website:www.elegoo.com
