Elegoo Neptune 3 - 3D Printer Handleiding

Voorzichtig

1. Plaats de printer niet in een omgeving met trillingen of andere instabiele omgevingen, omdat het schudden van de machine de afdrukkwaliteit beïnvloedt.
2. Raak het mondstuk en het verwarmde bed niet aan wanneer de printer werkt om verbranding door hoge temperaturen en persoonlijk letsel te voorkomen.
3. Maak na het printen gebruik van de resttemperatuur van het mondstuk en reinig de filamenten op het mondstuk met behulp van gereedschap. Raak het mondstuk tijdens het reinigen niet direct met uw handen aan om verbranding te voorkomen.
4. Voer regelmatig productonderhoud uit en reinig de printerbehuizing regelmatig met een droge doek om stof en plakkerig printmateriaal te verwijderen wanneer de stroom is uitgeschakeld.
5. 3D-printers bevatten snel bewegende onderdelen, dus wees voorzichtig dat uw handen er niet tussen komen.
6. Kinderen moeten tijdens het gebruik van de machine onder toezicht staan van volwassenen om persoonlijk letsel te voorkomen.
7. Schakel in geval van nood direct de stroom uit.

Machineparameters

Printparameters
Print Principe: FDM (Fused Deposition Modeling))
Build Size: 220X220X280(mm³)
Print Precision: ±0.1mm
Nozzle Diameter: 0.4mm
Print Speed: 30~180mm/s (60mm/s wordt aanbevolen)

Temperatuurparameters
Ambient Enviroment Temperature: 5°C~40°C
Maximum Temperature of Nozzl: 260°C
Maximum Temperature of Hotbed: 100°C

Softwareparameters
Slicer Software: Cura
Input Format: STL、OBJ
Output Format: Gcode
Connection Type: TF Card, USB Wire

Parameters van de voeding
Power Input: 100-120V/220-240V
Power Output: 24V

Fysieke parameters
Machine Size: 442*452*530mm
Net Weight: 8.1kg

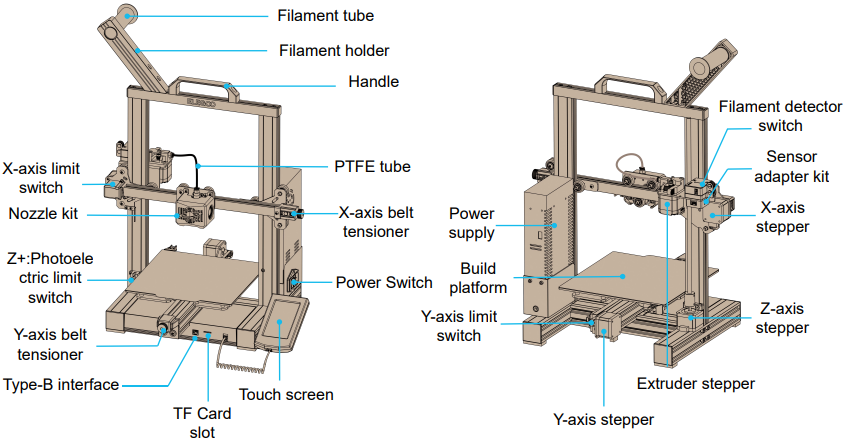

Diagram van de machinestructuur

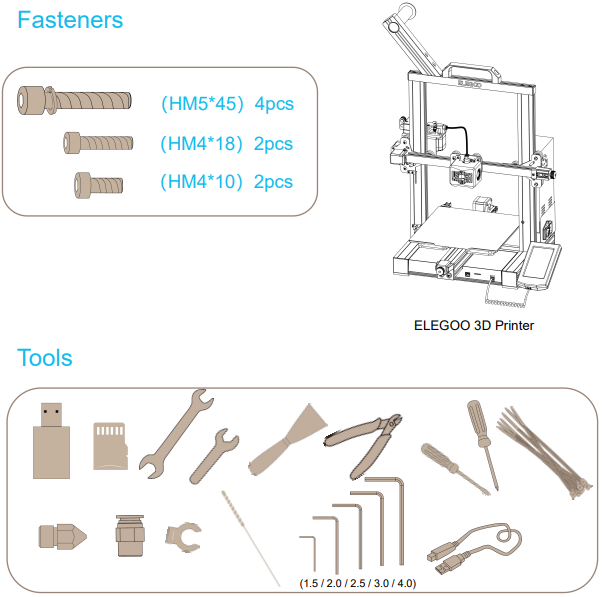

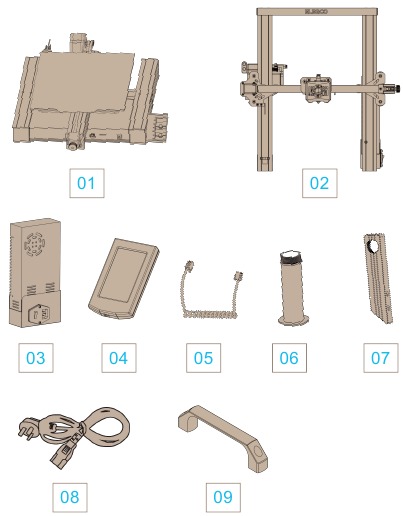

Paklijst

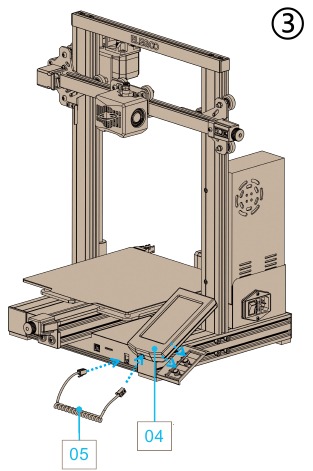

Machine installatie

De TF-kaart van de machine wordt geleverd met een installatie-instructievideo.

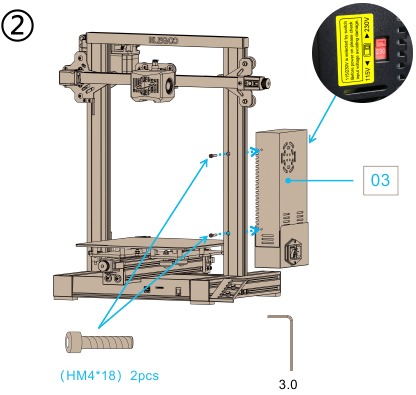

Controleer voordat u de stroom inschakelt de spanningsmodus en pas de spanning aan de lokale spanning aan. Als de lokale spanning 100V-120V is, zet dan de aan/uit-schakelaar op 115V, anders op 230V (standaard is 230V).

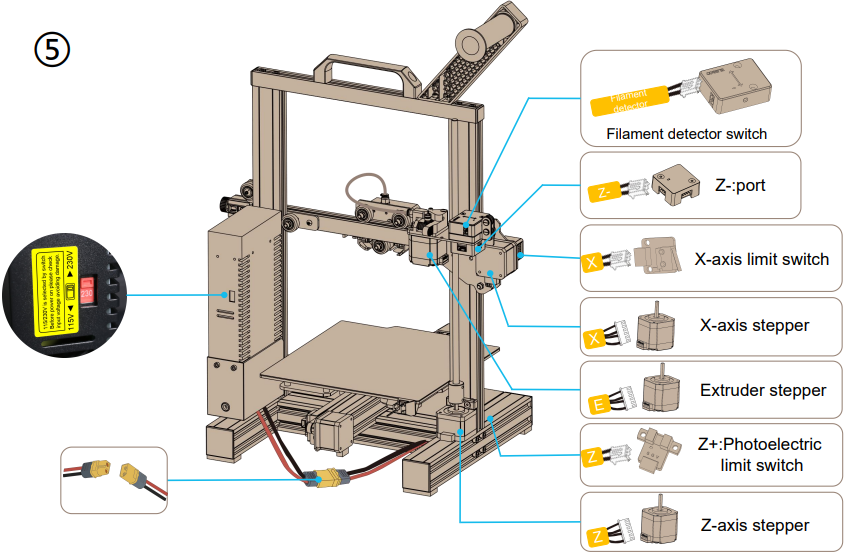

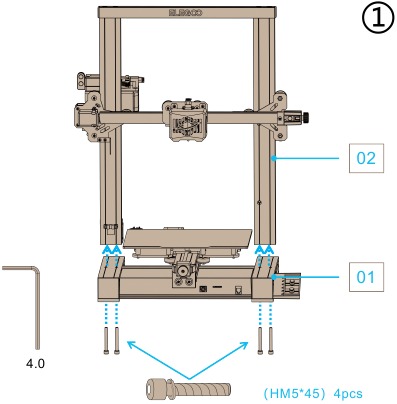

1. Houd er rekening mee dat het materiaalrek vooraf is geïnstalleerd met schroeven en moeren. Draai bij de installatie de schroef los totdat de moeren kunnen bewegen, installeer vervolgens het materiaalrek in de bovenste profielsleuf en draai de schroeven vast, zie de afbeelding.

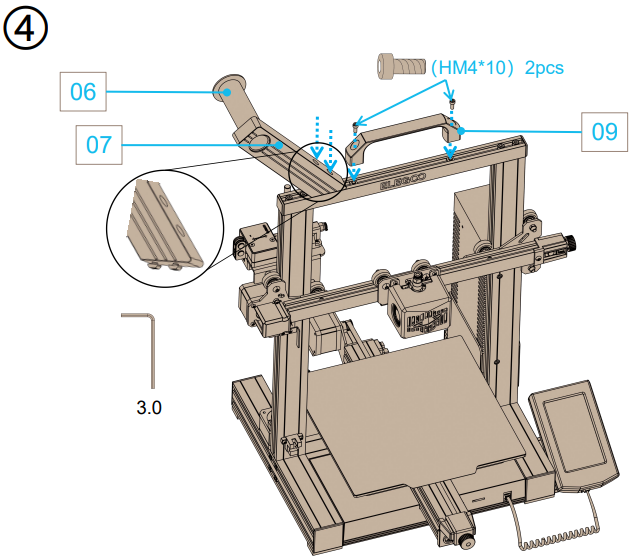

2. Houd er rekening mee dat er twee vierkante moeren in de profielsleuf zijn gereserveerd om de handgreep te installeren, zie de afbeelding. Steek de twee M4*10-schroeven door de bijbehorende gaten en draai ze vast met de moeren in het profiel.

Pas de spanning aan de lokale spanning aan voor gebruik.

Aanvullende inleiding

Speciaal geval:
Het onderste schuifblok is afgesteld voordat het de fabriek verlaat, maar de katrol van de machine kan losraken als gevolg van het transport. Als het bouwplatform van de machine wankel en los is, kan een open steeksleutel worden gebruikt om de excentrische isolatiekolom onder het platform langzaam te draaien totdat het schuifblok soepel schuift en niet schudt.

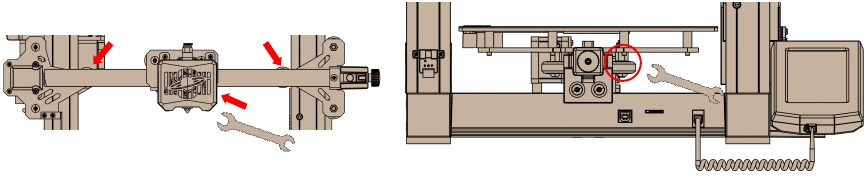

Evenzo kan, als de printkop wankel of los is, de bijbehorende excentrische isolatiekolom ook worden aangepast totdat de printkop soepel schuift zonder te schudden, en de katrollen aan beide zijden van de portaal hebben ook overeenkomstige excentrische isolatiekolommen die kunnen worden aangepast.

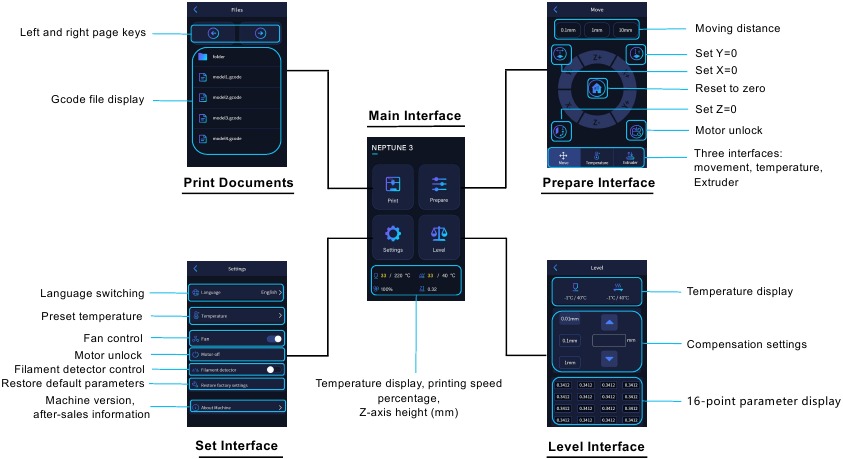

Introductie van het bedieningsscherm

Automatische nivellering

Wanneer de machine voor het eerst wordt uitgevoerd, moet de afstand tussen het printplatform en het mondstuk worden gekalibreerd in de nivelleringsmodus, wat ongeveer de dikte is van twee lagen A4-papier.

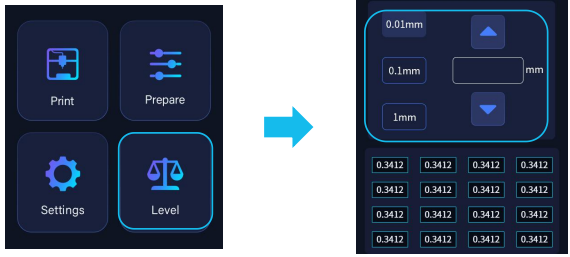

1. Wanneer de machine is ingeschakeld, selecteert u [Level] (Niveau)
   De machine gaat in de verwarmingsstand: het mondstuk wordt verwarmd tot 140°C en het verwarmde bed tot 60°C. (Raadpleeg de werkelijke insteltemperatuur van de machine)
   Na het bereiken van de vooraf ingestelde temperatuur: elke as keert automatisch terug naar de oorsprong en begint met het kalibreren van de 16 punten.
   Er mogen gedurende deze periode geen andere handelingen worden uitgevoerd totdat het mondstuk uiteindelijk terugkeert naar het midden van het platform.

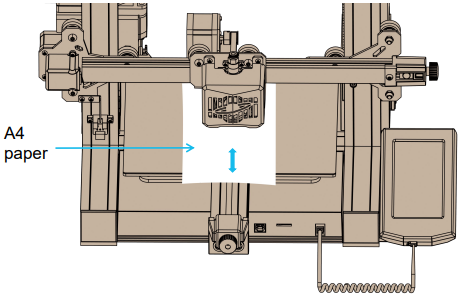

2. Stel na het nivelleren de Z-ascompensatie in: plaats een gevouwen A4-papier tussen het mondstuk en het platform.
   Klik op de compensatiewaarde en trek en duw continu aan het A4-papier, de compensatienivellering is voltooid wanneer er wrijvingskracht is.


Modeltest

Controle van de filamenttoevoer naar de printkop

1. Duw eerst de filamenten naar de bodem van de printkop.

2. Klik op [Prepare] - [Extrudert], klik op [Load], de temperatuur van de nozzle (spuitmond) wordt automatisch verwarmd tot 170°C
3. Nadat de nozzle (spuitmond) is voorverwarmd tot 170°C, klikt u op de toevoer om de filamenten uit de nozzle (spuitmond) te extruderen.
4. Reinig de gesmolten filament van de nozzle (spuitmond) voor het printen.

Starten met printen

1. Plaats de TF-kaart in de kaartgleuf van de printer.
2. Klik op [Print] (Afdrukken) in het hoofdmenu en selecteer het modelbestand.
3. Wanneer de nozzle (spuitmond) en het heatbed (verwarmingsbed) de vooraf ingestelde temperatuur bereiken, keren de X-, Y- en Z-as terug naar nul en starten ze met printen.

Tip:

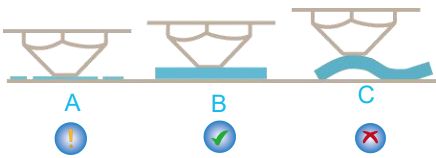

Let bij het printen van het testmodel op de eerste laag die wordt geprint. In de gevallen A en C zijn de compensatie-instellingen niet correct aangepast. Er kunnen tijdens het printen compensatieaanpassingen worden gemaakt om de afstand tussen de nozzle (spuitmond) en het platform aan te passen. In geval B hebben de nozzle (spuitmond) en het platform een ​​juiste printafstand bereikt en kan het printen worden voortgezet.

1. De nozzle (spuitmond) bevindt zich te dicht bij het platform, wat resulteert in onvoldoende extrusie.
2. Het extrusievolume en de afstand tussen de nozzle (spuitmond) en het platform zijn correct met uniforme hechting.
3. De nozzle (spuitmond) bevindt zich te ver van het platform en de hechting is onvoldoende, het model kan tijdens het printen van het platform vallen.

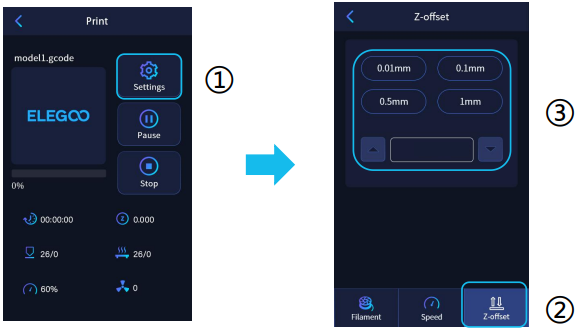

Schakel bij het finetunen de bewegingsafstand naar 0,01 mm of 0,1 mm om te voorkomen dat de nozzle (spuitmond) het platform overmatig extrudeert of filament in de lucht hangt.

Zoals weergegeven in de afbeelding:

Hervatten van het printen - beschrijving

Power Loss Recovery: Als u wilt doorgaan met printen vanwege een plotselinge stroomstoring of per ongeluk de stroom van de machine uitschakelt, hoeft deze functie niet handmatig te worden ingesteld. Wanneer de printer opnieuw is aangesloten op de voeding en is ingeschakeld, klikt u gewoon op "resume" (hervatten) om door te gaan. (Houd er rekening mee dat het PEI-platform een ​​beter hechtingseffect heeft wanneer het wordt verwarmd, maar het zal afkoelen als de stroom te lang is uitgeschakeld, waardoor het model er gemakkelijk af valt en het hervatten van het printen niet kan worden voltooid.)

Broken and Clogged Filaments Detection: Deze functie is ontworpen om effectief te voorkomen dat het model wordt afgekeurd nadat de filamenten op zijn of verstopt raken tijdens het printproces door de gebruiker te waarschuwen dat filamenten moeten worden vervangen voordat het model opnieuw wordt geprint.

Software installatie

Tips: U kunt een kaartlezer gebruiken om de gegevens op de TF-kaart naar de computer te kopiëren voor opslag.

Onze slice-software is een aangepaste vorm van Cura open source slice-software, om beter aan te sluiten bij de machines van ons bedrijf voor het printen en om aan de behoeften van onze klanten te voldoen.

De stappen voor de software-installatie zijn als volgt:
Open de TF-kaart van de machine om het pad \ Software and Software Drivers folder \ ELEGOO Software folder \ Dubbelklik op de ELEGOO-Cura applicatie om deze te installeren.

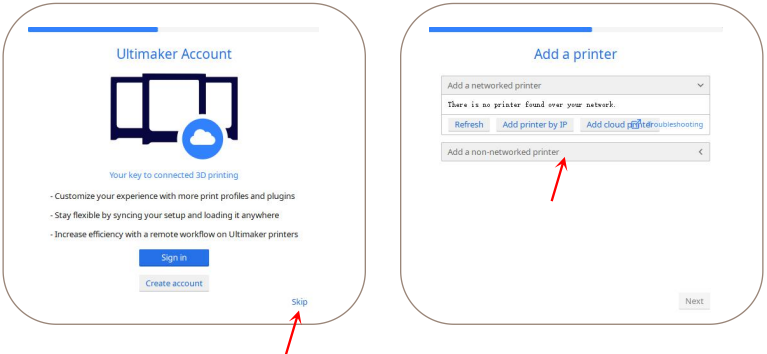

Volg de aanwijzingen in het installatieproces naar de volgende stap.

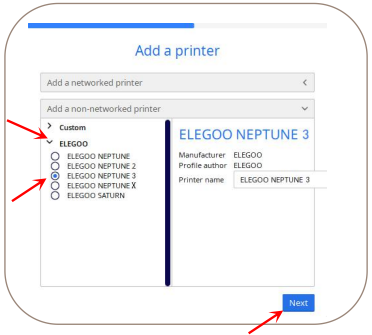

Selecteer ten slotte het overeenkomstige model van ons bedrijf, zoals hieronder weergegeven, om de instellingen te voltooien.

Gebruiksaanwijzing

Andere bedieningstips

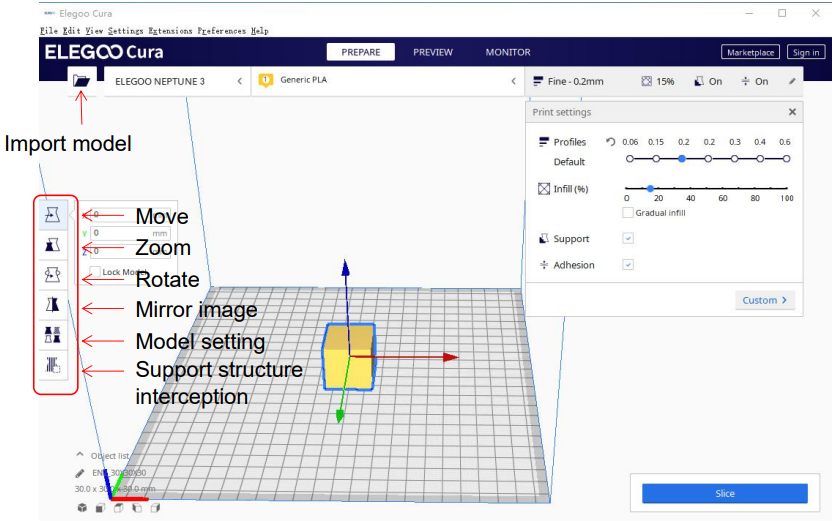

1. Scroll met het middelste muiswiel om het gezichtspunt te zoomen en houd het middelste wiel ingedrukt om de platformpositie te verplaatsen.
2. Houd de rechtermuisknop ingedrukt en beweeg de muis om het gezichtspunt te wijzigen.
3. Als u op de rechtermuisknop klikt, verschijnt er een pop-upselectie.

Model instelling

Bij het printen van meerdere modellen kunt u afzonderlijke slice-instellingen configureren voor het opgegeven model.

Ondersteuning structuur onderschepping

U kunt de onderscheppingsregio op het model instellen, zodat de ingestelde regio geen ondersteunende structuur genereert.

Online Printen

Zorg ervoor dat u de relevante gegevensbestanden op de TF-kaart controleert!

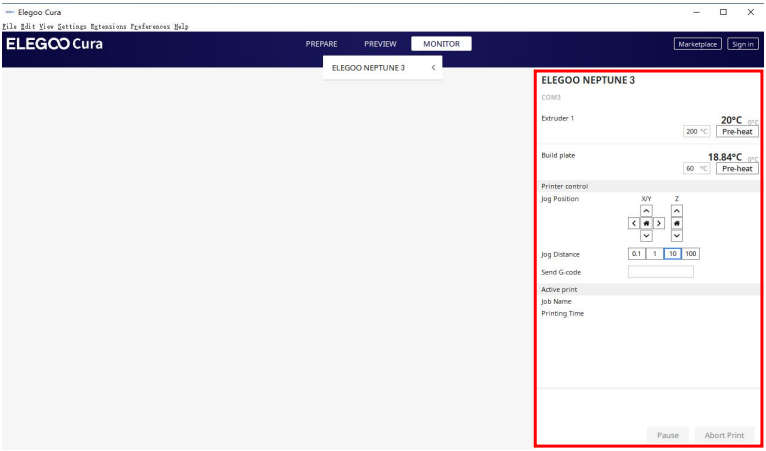

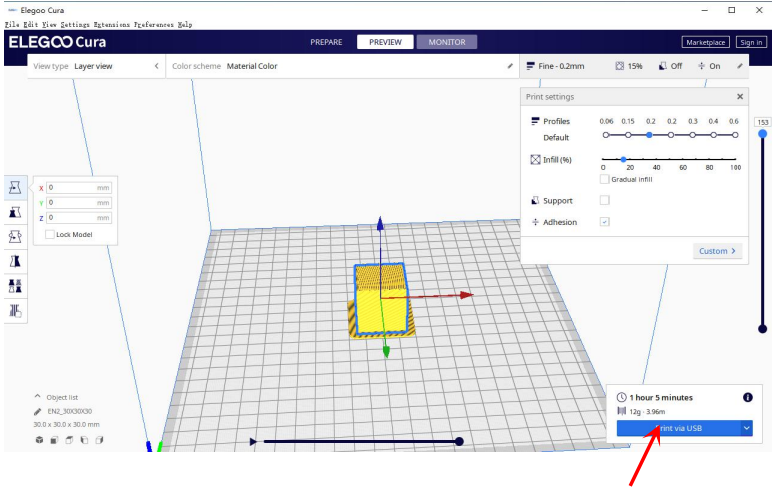

• Verbind de printer en de computer met een USB-kabel, dubbelklik om de slicing-software te openen, selecteer het bijbehorende model en klik vervolgens op de monitor, als de interface een leeg scherm toont, bewijst dit dat de verbinding niet succesvol is, u moet de driver (stuurprogramma) installeren.

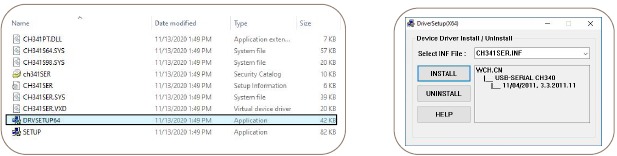

• De installatiemethode van de driver (stuurprogramma), Window verwerkt het als volgt: Open het profiel van de TF-kaart om het pad \ Software and Software Driver Folder \ Software Driver Folder \ Window-USB Driver Folder\ CH340G USB Driver Folder \ Dubbelklik op het [DRVSETUP64]-bestand om het uit te voeren en klik om het te installeren. (Zoals weergegeven in de afbeelding hieronder.) Houd er rekening mee dat deze driversoftware geen virus bevat, dus installeer deze gerust. Als uw antivirussoftware vaststelt dat het een virus is, kunt u uw antivirussoftware even sluiten en vervolgens doorgaan met het installeren van de driversoftware.

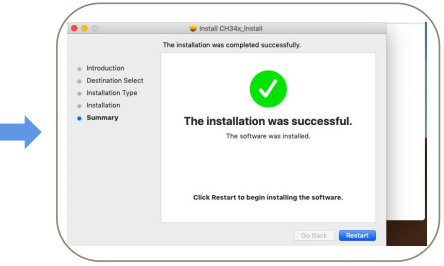

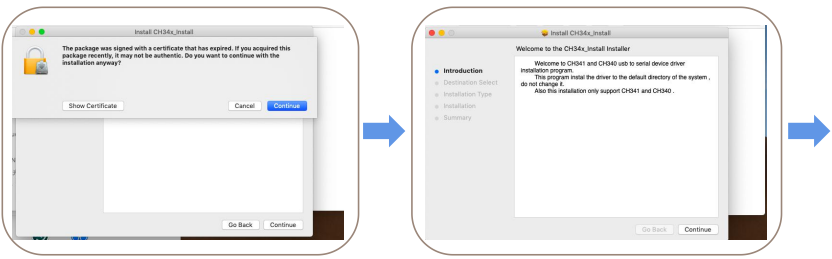

• De installatiemethode van de driver (stuurprogramma), Mac verwerkt het als volgt: Open de willekeurige TF-kaartgegevens en selecteer pad\software and software driver folder\software driver folder\Mac-USB driver folder\CH34X_MAC folder\double-click CH34x_install_V1. 5.pkg om te installeren. Ga verder met de installatie zoals gevraagd. (Zoals hieronder weergegeven)


• Nadat de driverinstallatie is voltooid, sluit u de USB-kabel opnieuw aan, opent u de ELEGOO slicing-software en klikt u vervolgens op de monitor, als deze het printermodel en andere informatie weergeeft, is de computer succesvol verbonden.
• Nadat u het model hebt geïmporteerd, stelt u de printtemperatuur, laagdikte en andere relevante informatie in en klikt u vervolgens op de [slice] (snede), selecteert u de USB online printing (online printen).


• De voeding mag niet worden onderbroken bij het printen via de USB-kabel en de computer mag niet in de slaap- en sluimerstand gaan om datatransmissiefouten te voorkomen.

Probleemoplossingsgids

Een stepper van de X/Y/Z-as beweegt niet of maakt lawaai bij het nullen (zeroed)

1. De stepperkabel zit los. Controleer de bedrading opnieuw.
2. De bijbehorende eindschakelaar activeert niet correct, controleer of er sprake is van interferentie in de beweging van de bijbehorende as en of de draad van de eindschakelaar los zit.

Nozzle kit extrusie anomalie

1. Controleer of de extruder stepperkabel niet los zit.
2. Controleer of de stelschroef van het extruder tandwiel is vastgezet op de motoras.
3. De warmteafvoer van de nozzle kit is niet voldoende, zorg ervoor dat de koelventilator van de nozzle kit goed werkt.
4. Voor verstopte nozzles, probeer de nozzle kortstondig te verwarmen tot 230°C en knijp de filamenten met de hand samen om de verstopping te verwijderen, of gebruik een fijne naald om de nozzle te ontstoppen terwijl deze opwarmt.

Model hecht niet aan het platform of kromtrekken

1. De sleutel tot het al dan niet hechten van het model aan het platform is dat de filamenten aan het platform zijn bevestigd bij het printen van de eerste laag. Bij het printen van de eerste laag, als de afstand tussen de nozzle en het platform meer dan 0,2 mm is, zal dit de hechting van het model aan het platform ernstig verminderen, dus moet deze worden aangepast.
2. Stel de bouwplatform bevestiging in in Cura in en selecteer het bevestigingstype [Brim], die zal helpen om het bevestigingsoppervlak te vergroten en kromtrekken en andere problemen te voorkomen.

Model verkeerde uitlijning

1. De verplaatsingssnelheid of printsnelheid is te hoog. Probeer de snelheid te verlagen.
2. De riem van de X/Y-as zit te los of de synchroonpoelie zit niet goed vast.
3. De stroomsterkte is te laag.

Ernstig draadtrekken

1. Onvoldoende retractieafstand, stel de retractieafstand groter in bij het slicen
2. Als de retractiesnelheid te laag is, stel dan de retractiesnelheid hoger in bij het slicen.
3. Vink bij het slicen het vakje "Z Hop When Retracted" aan en stel de "Z Hop height" (Z Hop hoogte) in op ongeveer 0,25 mm.
4. De printtemperatuur is te hoog, waardoor de filamenten plakkerig worden.

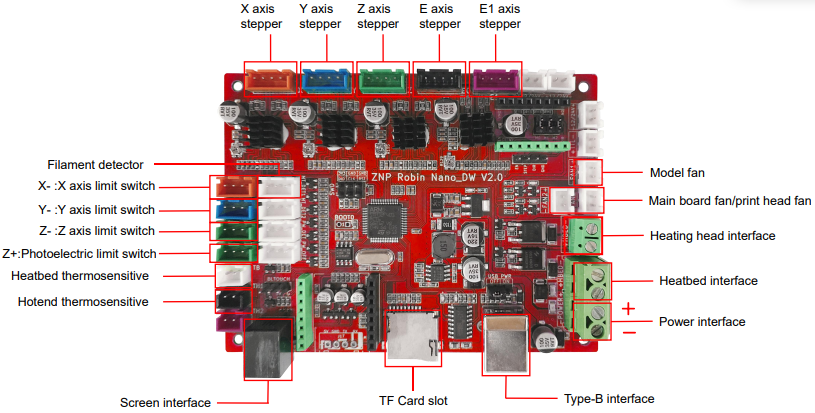

Circuitbedrading

ELEGOO officiële website: www.elegoo.com
U kunt naar onze officiële website gaan om de relevante bedieningsinstructies voor de machine en contactgegevens te vinden.
