Godox XProN - TTL Wireless Flash Trigger Handleiding

Voorwoord

Bedankt voor uw aankoop van deze XProN draadloze flitstrigger.

Deze draadloze flitstrigger is geschikt voor het gebruik van Nikon-camera's om Godox-flitsers met X-systeem te bedienen, b.v. cameraflitser, buitenflitser en studioflitser. Het kan ook originele Nikon-speedlights bedienen met de coördinatie van de X1R-N-ontvanger. Met meerkanaals triggering, stabiele signaaloverdracht en gevoelige reactie geeft het fotografen ongeëvenaarde flexibiliteit en controle over hun strobist-opstellingen. De flitstrigger is van toepassing op Nikon-camera's uit de hotshoe-serie, evenals op de camera's met pc-sync-aansluitingen.

Met de XProN draadloze flitstrigger is snelle synchronisatie beschikbaar voor de meeste cameraflitsers op de markt die i-TTL ondersteunen. De maximale flitssynchronisatiesnelheid is maximaal 1/8000s *.
*: 1/8000s is haalbaar wanneer de camera een maximale camerasluitertijd heeft van 1/8000s.

Niet uit elkaar halen. Mocht reparatie noodzakelijk zijn, dan moet dit product naar een geautoriseerd onderhoudscentrum worden gestuurd.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

Buiten bereik van kinderen bewaren.

Gebruik de flitser niet in de buurt van ontvlambare gassen. Let in bepaalde omstandigheden op de relevante waarschuwingen.

Laat het product niet achter of bewaar het niet als de omgevingstemperatuur hoger is dan 50℃.

Schakel de flitstrigger onmiddellijk uit in geval van storing.

Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Gebruik alleen de batterijen die in deze handleiding staan vermeld. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende types tegelijkertijd.
• Lees en volg alle waarschuwingen en instructies van de fabrikant.
• Batterijen kunnen niet worden kortgesloten of gedemonteerd.
• Gooi batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Probeer niet om batterijen ondersteboven of achterstevoren te plaatsen.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig ontladen zijn. Om schade aan het product te voorkomen, moet u de batterijen verwijderen wanneer het product lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Als er vloeistof uit de batterijen in contact komt met de huid of kleding, spoel dan onmiddellijk met vers water.

Namen van onderdelen

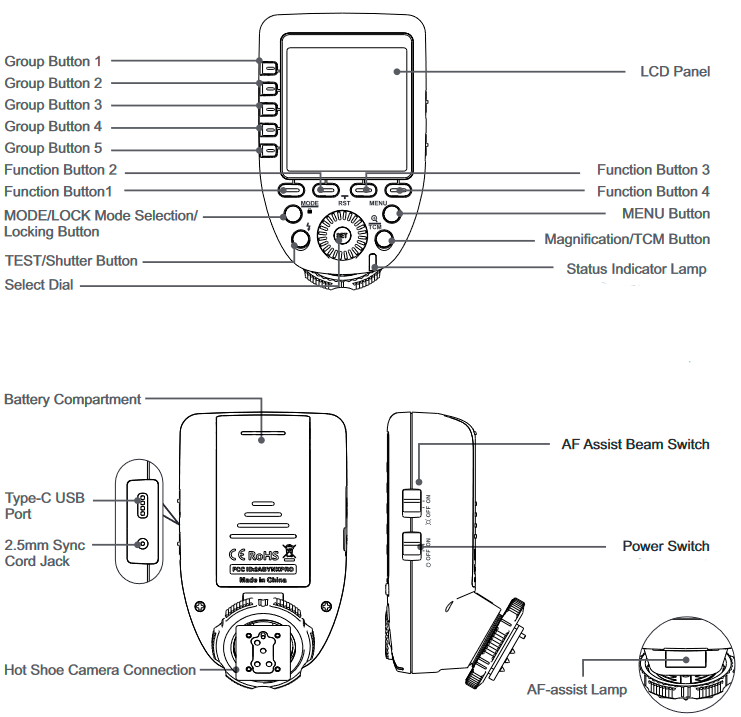

Behuizing

Statusindicatorlampje

• Groen:
  Trigger (Flitser) + Focus (Camera)
• Rood:
  Trigger (Flitser) + Sluiter (Camera)

AF-hulplichtschakelaar

• AAN (AF-hulplicht output)
• UIT (AF-hulplicht

Aan/uit-schakelaar

• AAN (Aan)
• UIT (Uit)

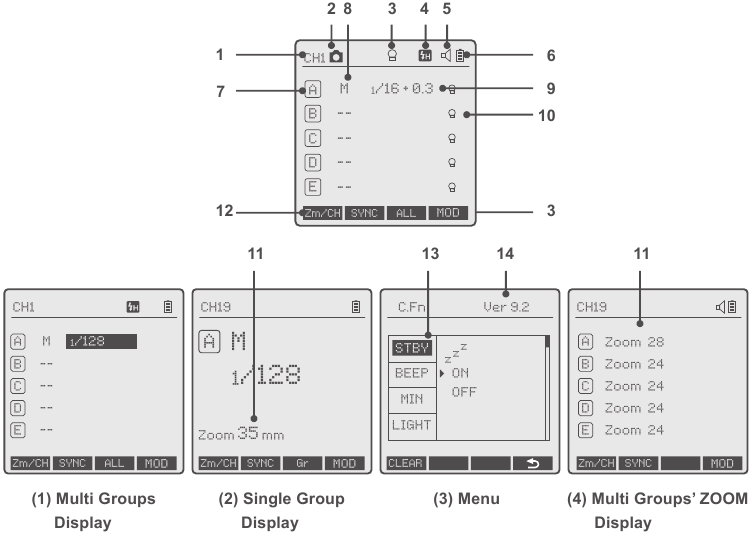

LCD-paneel

1. Kanaal (32)
2. Cameraverbinding
3. Masterbediening van het instellicht
4. Hoge snelheid
5. Geluid
6. Batterijniveau-indicatie
7. Groep
8. Modus
9. Vermogen
10. Modelleerlamp van de groep
11. ZOOM-waarde
12. Pictogrammen van functieknop
13. C.Fn-menu
14. Versie

Batterij

AA alkalinebatterijen worden aanbevolen.

• Batterijen plaatsen
  Schuif, zoals in de afbeelding, het deksel van het batterijcompartiment van de flitstrigger open en plaats twee AA-batterijen afzonderlijk.
• Batterijniveau-indicatie
  Controleer de batterijniveau-indicatie op het LCD-scherm om het resterende batterijniveau tijdens het gebruik te zien.

De batterij-indicatie verwijst alleen naar AA-alkalinebatterijen. Omdat de spanning van een Ni-MH-batterij doorgaans laag is, verwijzen we niet naar deze grafiek.

De flitstrigger gebruiken

1. Als een draadloze cameraflitstrigger
   Neem TT685N als voorbeeld:
   1. Schakel de camera uit en bevestig de zender op de hotshoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Houd de knop <Zm/CH> lang ingedrukt om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Schakel de cameraflitser in, druk op de draadloze instelknop <> en het draadloze pictogram <> en het slave-unitpictogram <SLAVE> worden weergegeven op het LCD-scherm. Druk op de <CH>-knop om hetzelfde kanaal in te stellen als de flitstrigger en druk op de <Gr>-knop om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de cameraflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren en het statuslampje van de flitstrigger wordt synchroon rood.

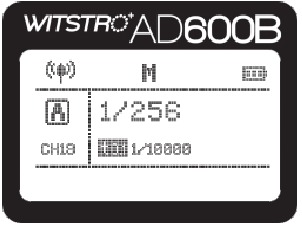

2. Als een draadloze buitenflitstrigger
   Neem AD600B als voorbeeld:
   1. Schakel de camera uit en bevestig de zender op de hotshoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Houd de knop <Zm/CH> lang ingedrukt om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Schakel de buitenflitser in en druk op de draadloze instelknop <> en het draadloze pictogram <> wordt weergegeven op het LCD-scherm. Houd de knop <GR/CH> lang ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk kort op de knop <GR/CH> om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de oudoorflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren en het statuslampje van de flitstrigger wordt synchroon rood.

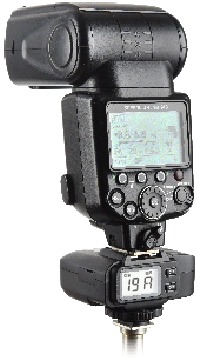

3. Als een draadloze originele flitstrigger
   Neem SB910 als voorbeeld:
   1. Schakel de camera uit en bevestig de zender op de hotshoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Houd de knop <Zm/CH> lang ingedrukt om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Bevestig de originele flitser aan de X1R-C-ontvanger. Druk op de <CH>-knop op de ontvanger om hetzelfde kanaal in te stellen als de flitstrigger en druk op de <Gr>-knop om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de originele cameraflitsers).
   4. Druk op de camerasluiter om te triggeren. En het statuslampje van de cameraflitser en de flitstrigger worden synchroon rood.
      Opmerking: Nikon originele speedlights moeten worden ingesteld op i-TTL-modus, ongeacht de modus van XProN.

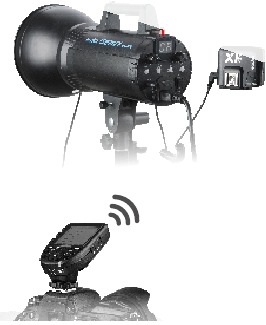

4. Als een draadloze studioflitstrigger
   Neem GS400II als voorbeeld:
   1. Schakel de camera uit en bevestig de zender op de hotshoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
   2. Houd de knop <Zm/CH> lang ingedrukt om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Sluit de studioflitser aan op de stroombron en schakel deze in. Druk tegelijkertijd de knop <GR/CH> en de knop <S1/S2> in en het draadloze pictogram <> wordt weergegeven op het LCD-scherm. Houd de knop <GR/CH> lang ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk kort op de knop <GR/CH> om dezelfde groep in te stellen als de flitstrigger (Opmerking: raadpleeg de relevante handleiding bij het instellen van de studioflitsers van andere modellen).
   4. Druk op de camerasluiter om te triggeren. En het statuslampje van de cameraflitser en de flitstrigger worden synchroon rood.
      Opmerking: Aangezien de minimale outputwaarde van de studioflitser 1/32 is, moet de outputwaarde van de flitstrigger worden ingesteld op of hoger dan 1/32. Aangezien de studioflitser geen TTL- en stroboscopische functies heeft, moet de flitstrigger in de M-modus worden ingesteld bij het triggeren.

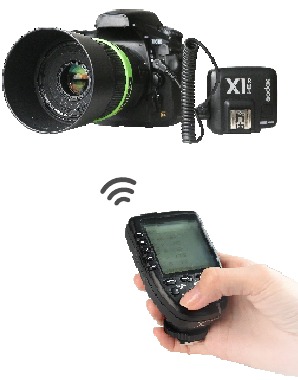

5. Als een draadloze sluiterontspanner
   Werkwijze:
   1. Schakel de camera uit. Neem een camera-afstandsbedieningskabel en steek het ene uiteinde in de sluitercontactdoos van de camera en het andere uiteinde in de sluiterontspannerpoort van X1R-N om verbinding te maken. Schakel de camera en de ontvanger in.
   2. Houd de knop <Zm/CH> lang ingedrukt om het kanaal, de groep, de modus en de parameters in te stellen (zie de inhoud van "De flitstrigger instellen").
   3. Druk op de <CH>-knop van de ontvanger om hetzelfde kanaal in te stellen als de flitstrigger en druk op de <Gr>-knop om dezelfde groep in te stellen als de flitstrigger.
   4. Druk de -knop half in om scherp te stellen en druk de <TEST>-knop volledig in om te fotograferen. Laat de knop los totdat het statuslampje rood wordt.

6. Als een flitstrigger met 2,5 mm sync-kabelaansluiting
   Werkwijze:
   1. De verbindingsmethode verwijst naar de inhoud van "Als een draadloze studioflitstrigger" en "Als een draadloze sluiterontspanner".
   2. Druk normaal op de sluiter en de flitsers worden bediend door het signaal van de sync-kabelaansluiting.


De flitser instellen

Aan/uit-schakelaar

Schuif de aan/uit-schakelaar naar ON (aan) en het apparaat staat aan en de statusindicatorlamp gaat niet branden.
Opmerking: om stroomverbruik te voorkomen, schakelt u de zender uit wanneer deze niet in gebruik is.

Automatisch overschakelen naar de energiebesparende modus

1. Het systeem gaat automatisch naar de stand-bymodus nadat de zender langer dan 90 seconden niet meer wordt gebruikt. De displays op het LCD-scherm verdwijnen nu.
2. Druk op een willekeurige knop om te activeren. Als de flitser op de hot shoe van de Nikon-camera is bevestigd, kan het half indrukken van de camerasluiter het systeem ook activeren.
   Opmerking: als u niet naar de energiebesparende modus wilt gaan, drukt u op de knop <MENU> om naar de aangepaste C.Fn-instellingen te gaan en STBY op OFF (uit) te zetten.

Aan/uit-schakelaar van de AF-hulplichtbundel

Schuif de schakelaar van de AF-hulplichtbundel naar ON (aan) en de AF-verlichting mag worden uitgevoerd. Wanneer de camera niet kan scherpstellen, gaat de AF-hulplichtbundel aan; wanneer de camera wel kan scherpstellen, gaat de AF-hulplichtbundel uit.

Kanaalinstelling

1. Houd de knop <Zm/CH> lang ingedrukt en de kanaalwaarde wordt gekozen.
2. Draai aan de selectieknop om het juiste kanaal te kiezen. Druk nogmaals op de knop <SET> om de instelling te bevestigen.
3. Deze flitser bevat 32 kanalen die kunnen worden gewijzigd van 1 tot 32. Stel de zender en de ontvanger voor gebruik in op hetzelfde kanaal.

Draadloze ID-instellingen

Wijzig de draadloze kanalen en draadloze ID om storingen te voorkomen, want deze kan pas worden geactiveerd nadat de draadloze ID's en kanalen van de hoofdunit en de slave-unit op hetzelfde zijn ingesteld.
Druk op de knop <MENU> om naar C.Fn ID te gaan. Druk op de knop <SET> om de uitschakeling van de kanaaluitbreiding OFF (uit) te kiezen en kies een willekeurig cijfer van 01 tot 99.
Opmerking: aangezien de huidige Godox-flitsers geen draadloze ID-instellingsfuncties hebben, stelt u ID in op OFF (uit).

Modusinstelling

1. Druk kort op de knop <MODE> en de modus van de huidige groep verandert.

2. Stel de groepen in op vijf groepen (A-E)
   1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MODE> om de multi-groepsmodus over te schakelen naar de MULTI-modus. Door op de knop voor groepsselectie te drukken, kan de MULTI-modus worden ingesteld op ON (aan) of OFF (uit).
   2. Wanneer meerdere groepen worden weergegeven, drukt u op de knop voor groepsselectie of de knop <MODE> in de modus voor één groep en de modus van de groepen A, B en C wordt gewijzigd in de volgorde TTL/M/-- terwijl de groepen D en E worden gewijzigd in de modus M/--.

3. Wanneer de groep is ingesteld op 16 groepen (0-F), is er alleen de handmatige modus M.

4. Houd de knop <MODE> 2 seconden lang ingedrukt totdat "LOCKED" (vergrendeld) onder aan het LCD-scherm wordt weergegeven, wat betekent dat het scherm is vergrendeld en er geen parameters kunnen worden ingesteld. Houd de knop <MODE> nogmaals lang ingedrukt om te ontgrendelen.

Vergrotingsfunctie

Schakel tussen de modus voor meerdere groepen en de modus voor één groep: kies een groep in de modus voor meerdere groepen en druk op de knop <TCM> om deze naar de modus voor één groep te vergroten. Druk vervolgens op de knop <TCM> om terug te keren naar de modus voor meerdere groepen.

Instellingen voor de uitvoerwaarde

1. Meerdere groepen worden weergegeven in de modus M
   1. Druk op de groepsknop om de groep te kiezen, draai aan de selectieknop en de waarde van het uitgangsvermogen verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de waarde van het uitgangsvermogen van alle groepen te kiezen, draai aan de selectieknop en de waarde van het uitgangsvermogen van alle groepen verandert van Min naar 1/1 in stappen van 0,3 of 0,1. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.
2. Eén groep wordt weergegeven in de modus M Draai aan de selectieknop en de waarde van het uitgangsvermogen van de groep verandert van Min naar 1/1 in stappen van 0,3 of 0,1.

Opmerking: Min. verwijst naar de minimumwaarde die kan worden ingesteld in de modus M of Multi. De minimumwaarde kan worden ingesteld op 1/128, 1/128(0.1), 1/256 of 1/256(0.1) volgens C.Fn-STEP. Voor de meeste cameraflitsers is de minimumwaarde 1/128 of 1/128(0.1) en kan deze niet worden ingesteld op 1/256 of 1/256(0.1). De waarde kan echter veranderen in 1/256 of 1/256(0.1) bij gebruik in combinatie met Godox-flitsers met sterk vermogen, bijvoorbeeld AD600Pro, enz.

Instellingen voor flitsbelichtingscompensatie

1. Meerdere groepen worden weergegeven in de TTL-modus
   1. Druk op de groepsknop om de groep te kiezen, draai aan de selectieknop en de FEC-waarde verandert van -3 naar ~3 in stappen van 0,3. Druk op de knop <SET> om de instelling te bevestigen.
   2. Druk op de knop <ALL> om de FEC-waarde van alle groepen te kiezen, draai aan de selectieknop en de FEC-waarde van alle groepen verandert van -3 naar ~3 in stappen van 0,3. Druk nogmaals op de knop <ALL> om de instelling te bevestigen.
2. Eén groep wordt weergegeven in de TTL-modus Draai aan de selectieknop en de waarde van het uitgangsvermogen van de groep verandert van -3 naar ~3 in stappen van 0,3.

Instellingen voor multi-flitser (uitvoerwaarde, aantal en frequentie)

1. In de multi-flitser (de pictogrammen TTL en M worden niet weergegeven).
2. De drie lijnen worden afzonderlijk weergegeven als waarde van het uitgangsvermogen, Times (flitsmomenten) en Hz (flitsfrequentie).
3. Draai aan de selectieknop om de waarde van het uitgangsvermogen te wijzigen van Min. naar 1/4 in gehele stappen.
4. Door kort op de knop Times te drukken, kan het aantal flitsmomenten worden gewijzigd. Draai aan de selectieknop om de instellingswaarde te wijzigen.
5. Door kort op de knop THz te drukken, kan de flitsfrequentie worden gewijzigd. Draai aan de selectieknop om de instellingswaarde te wijzigen.

6. Totdat alle hoeveelheden zijn ingesteld. Of druk tijdens het instellen van een waarde kort op de knop <MODE> om de instellingsstatus te verlaten. Er knipperen geen waarden.
7. In het submenu voor multi-flitserinstellingen drukt u kort op de knop <MODE> om terug te keren naar het hoofdmenu wanneer er geen waarden knipperen.
   Opmerking: aangezien het aantal flitsmomenten wordt beperkt door de waarde van het uitgangsvermogen en de flitsfrequentie, kan het aantal flitsmomenten de bovenwaarde die door het systeem is toegestaan niet overschrijden. De momenten die naar het ontvangende uiteinde worden getransporteerd, zijn een reële flitstijd, die ook gerelateerd is aan de sluiterinstelling van de camera.

Instellingen voor modelleringlamp

1. Wanneer meerdere groepen worden weergegeven, drukt u op de knop <MOD> om het in-/uitschakelen van de modelleringlamp te regelen.
2. Druk op de groepsknop om de groep te kiezen wanneer meerdere groepen worden weergegeven of druk, wanneer één groep wordt weergegeven, op de knop <MOD> om het in-/uitschakelen van de modelleringlamp te regelen (opmerking: de modellen die één groep kunnen gebruiken om de modelleringlamp in/uit te schakelen zijn als volgt: GSII-, SKII-, QSII-, QDII-, DEII-, DPII-serie, enz. De outdoor flitsers AD200 en AD600 kunnen deze functie na een upgrade gebruiken. De nieuwe modellen met modelleringlampen kunnen deze functie ook gebruiken.).


ZOOM-waarde-instellingen
Druk kort op de knop <Zm/CH> en de ZOOM-waarde wordt weergegeven op het LCD-scherm. Kies de groep en draai aan de selectieknop en de ZOOM-waarde verandert van AUTO/24 naar 200. Kies de gewenste waarde en druk nogmaals op de knop <Zm/CH> om terug te keren naar het hoofdmenu.
Opmerking: de ZOOM van de flitser moet zijn ingesteld op de modus Auto (A) voordat deze reageert.

Instellingen voor sluitersynchronisatie

1. Hogesnelheidssynchronisatie: druk op de knop <SYNC> en wordt weergegeven op het LCD-scherm. Stel de sluitersynchronisatiesnelheid in op 1/320s (auto FP) of 1/250s (auto FP) in de Nikon-camera-instelling. Draai aan de cameraknop en de sluitertijd kan worden ingesteld op of meer dan 1/250s. Controleer de sluitertijd via de camerazoeker om te bevestigen of de FP-hogesnelheidsfunctie wordt gebruikt. Als de sluitertijd of meer dan 1/250s is, betekent dit dat de hoge snelheid is opgestart.
2. Synchronisatie op het tweede gordijn: druk op de <> op de Nikon-camera en draai aan de hoofdcommando-draaiknop totdat op het paneel wordt weergegeven. Stel vervolgens de camerasluiter in.

Zoemerinstellingen
Druk op de knop <MENU> om naar C.Fn BEEP te gaan en druk op de knop <SET>. Kies ON (aan) om de BEEP in te schakelen en OFF (uit) om deze uit te schakelen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.

Instellingen voor synchronisatieaansluiting

1. Druk op de knop <MENU> om naar C.Fn SYNC te gaan en druk op de knop <SET> om IN of OUT te kiezen. Druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.
   1. Wanneer IN wordt gekozen, kan deze synchronisatieaansluiting XProN inschakelen om de flitser te activeren.
   2. 1.2 Wanneer OUT wordt gekozen, stuurt deze synchronisatieaansluiting activeringssignalen om andere afstandsbedieningen en flitsers te activeren.


TCM-functie
De TCM-transformatiefunctie is een bepaalde functie die eigendom is van Godox:
TTL-flitswaarde transformeert in de waarde van het uitgangsvermogen in de modus M.

1. Stel de flitser in op de TTL-modus en bevestig deze aan de camera. Druk op de sluiter om te fotograferen.

2. Houd de knop <TCM> lang ingedrukt en de flitswaarde in de TTL-modus transformeert in de waarde van het uitgangsvermogen in de modus M (de weergegeven minimumwaarde is de ingestelde Min.-waarde).
3. Raadpleeg de aangepaste C.Fn-instellingen om de flitsermodellen te zien die compatibel zijn met TCM-functies. Opmerking: Kies de relevante modellen in de TCM-functie in de aangepaste C.Fn-instellingen op basis van uw eigen flitser.

SHOOT-functie-instellingen
Druk op de knop <MENU> om naar C.Fn SHOOT te gaan. Druk op de knop <SET> om one-shoot (één keer fotograferen) of multishoots (meerdere keren fotograferen) te kiezen en druk nogmaals op de knop <MENU> om terug te keren naar het hoofdmenu.
One-shoot (één keer fotograferen): kies bij het fotograferen one-shoot (één keer fotograferen). In de modus M en Multi verzendt de hoofdunit alleen activeringssignalen naar de slave-unit, wat geschikt is voor fotografie door één persoon vanwege het voordeel van energiebesparing.
Multi-shoots (meerdere keren fotograferen): kies bij het fotograferen multi-shoots (meerdere keren fotograferen) en de hoofdunit verzendt parameters en activeringssignalen naar de slave-unit, wat geschikt is voor fotografie door meerdere personen. Deze functie verbruikt echter snel energie.
APP: verzendt alleen een activeringssignaal wanneer de camera fotografeert (bedien de parameters van de flitser via de smartphone-app).

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

Aangepaste functie	Functie	Instellingstekens	Instellingen en beschrijving
STBY	Slaapstand	ON	AAN
		OFF	UIT
BEEP	Pieptoon	ON	AAN
		OFF	UIT
STEP	Waarde van het uitgangsvermogen	1/128	De minimale output is 1/128 (verandering in stappen van 0,3)
		1/256	De minimale output is 1/256 (verandering in stappen van 0,3)
		1/128 (0.1)	De minimale output is 1/128 (verandering in stappen van 0,1)
		1/256 (0.1)	De minimale output is 1/256 (verandering in stappen van 0,1)
LIGHT	Tijd van achtergrondverlichting	12sec	Uit in 12 seconden
		OFF	Altijd uit
		ON	Altijd aan
SYNC	Synchro-kabelaansluiting	IN	Schakel XProN in om de flitser te activeren
		OUT	Exporteer een activeringssignaal om andere afstandsbedieningen en flitsers te activeren
GROUP	Groep	5 (A-E)	5 groepen (A-E)
		16 (O-F)	16 groepen (0-F); 16 groepen wanneer het ontvangende uiteinde een studioflitser is, die in deze status alleen kan worden ingesteld op de modus M
LCD	Contrastverhouding van het LCD-scherm	-3-+3	De contrastverhouding kan worden ingesteld als een geheel getal van -3 tot +3
SHOOT		One-shoot	Verzend alleen activeringssignalen in de modus M & Multi wanneer de camera fotografeert
		Full-shoot	Verzend parameters en een activeringssignaal wanneer de camera fotografeert (geschikt voor fotografie door meerdere personen)
	APP	APP	Verzend alleen een activeringssignaal wanneer de camera fotografeert (bedien de parameters van de flitser via de smartphone-app)
DIST	Activeringsafstand	0-30m	0-30 m activering
		1-100m	1-100 m activering Uit
ID	Draadloze ID	OFF
		01-99	Kies een willekeurig cijfer van 01-99 (de huidige flitsers kunnen deze functie tijdelijk niet gebruiken)
TCM	TCM-transformatiefunctie		TT685/V860II series	De waarden van het uitgangsvermogen in de modus M die worden getransformeerd van TTL-modus, onderhevig aan de hoofdflitser bij het mixen
		200j	AD200
		360j 600j	AD360II AD600

Compatibele flitsmodellen

Opmerking: Het bereik van de ondersteuningsfuncties: de functies die zowel door XProN als door de flitser worden gebruikt.

• De relatie tussen het XT draadloze systeem en het X1 draadloze systeem:

XT-16 (Codeschakelaar)
X1 (Beeldscherm)	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
XT-16 (Codeschakelaar)
X1 (Beeldscherm)	CH09	CH10	CH11	CH12	CH13	CH14	CH15	CH16

Compatibele cameramodellen

Deze flitstrigger kan worden gebruikt op de volgende cameramodellen uit de Nikon-serie:

1. Deze tabel geeft alleen de geteste cameramodellen weer, niet alle camera's uit de Nikon-serie. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
2. Rechten om deze tabel te wijzigen worden voorbehouden.
3. De camera's die vóór 2012 zijn uitgebracht, hebben geen TTL-modus in hun D- en E-groep.

Technische gegevens

Fabrieksinstellingen herstellen

Druk tegelijkertijd op de twee functieknoppen in het midden en de fabrieksinstellingen zijn hersteld totdat "RESET" (RESET) op het LCD-scherm wordt weergegeven.

Firmware-upgrade

Deze flitstrigger ondersteunt firmware-upgrades via de Type-C USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

• USB-aansluitkabel is niet inbegrepen in dit product. Omdat de USB-poort een Type-C USB-aansluiting is, gebruikt u een Type-C USB-aansluitkabel.
• Omdat de firmware-upgrade de ondersteuning van de Godox G2-software nodig heeft, download en installeer de "Godox G2 firmware upgrade software" (Godox G2 firmware upgrade software) voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmwarebestand.

Aandachtspunten

1. Kan de flitser of camerasluiter niet activeren. Zorg ervoor dat de batterijen correct zijn geplaatst en dat de aan/uit-schakelaar is ingeschakeld. Controleer of de zender en de ontvanger op hetzelfde kanaal zijn ingesteld, of de flitsschoenhouder of aansluitkabel goed is aangesloten, of de flitstriggers op de juiste modus zijn ingesteld.
2. Camera maakt foto's, maar stelt niet scherp. Controleer of de scherpstelmodus van de camera of lens is ingesteld op MF. Zo ja, stel deze dan in op AF.
3. Signaalstoring of opname-interferentie. Wijzig een ander kanaal op het apparaat.

De reden en oplossing voor het niet activeren in Godox 2.4G Wireless

1. Gestoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   → Om de kanaal CH-instelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en gebruik het kanaal dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werken uit.
2. Zorg ervoor dat de flitser zijn recycle heeft voltooid of de continue opnamesnelheid heeft ingehaald (de flitser gereed-indicator brandt) en dat de flitser zich niet in de staat van oververhittingsbeveiliging of andere abnormale situatie bevindt.
   → Verlaag de flitser vermogensafgifte. Als de flitser in de TTL-modus staat, probeer deze dan te wijzigen in de M-modus (een preflash is nodig in de TTL-modus).
3. Of de afstand tussen de flitstrigger en de flitser te klein is of niet
   → Schakel de "close distance wireless mode" (draadloze modus voor korte afstand) in op de flitstrigger (<0.5m):
   → Stel de C.Fn-DIST in op 0-30m.
4. Of de flitstrigger en de ontvangende apparatuur zich in een bijna lege batterijtoestand bevinden of niet
   → Vervang de batterij (de flitstrigger wordt aanbevolen om 1.5V alkaline batterij voor eenmalig gebruik te gebruiken).

Verzorging van de flitstrigger

• Vermijd plotselinge vallen. Het apparaat kan defect raken na sterke schokken, stoten of overmatige belasting.
• Houd droog. Het product is niet waterdicht. Storingen, roest en corrosie kunnen optreden en niet meer te repareren zijn als het in water is gedrenkt of is blootgesteld aan een hoge luchtvochtigheid.
• Vermijd plotselinge temperatuurveranderingen. Condensatie treedt op bij plotselinge temperatuurveranderingen, zoals wanneer de transceiver in de winter vanuit een gebouw met een hogere temperatuur naar buiten wordt gebracht. Doe de transceiver van tevoren in een handtas of plastic zak.
• Houd uit de buurt van sterke magnetische velden. Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders leidt tot storingen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

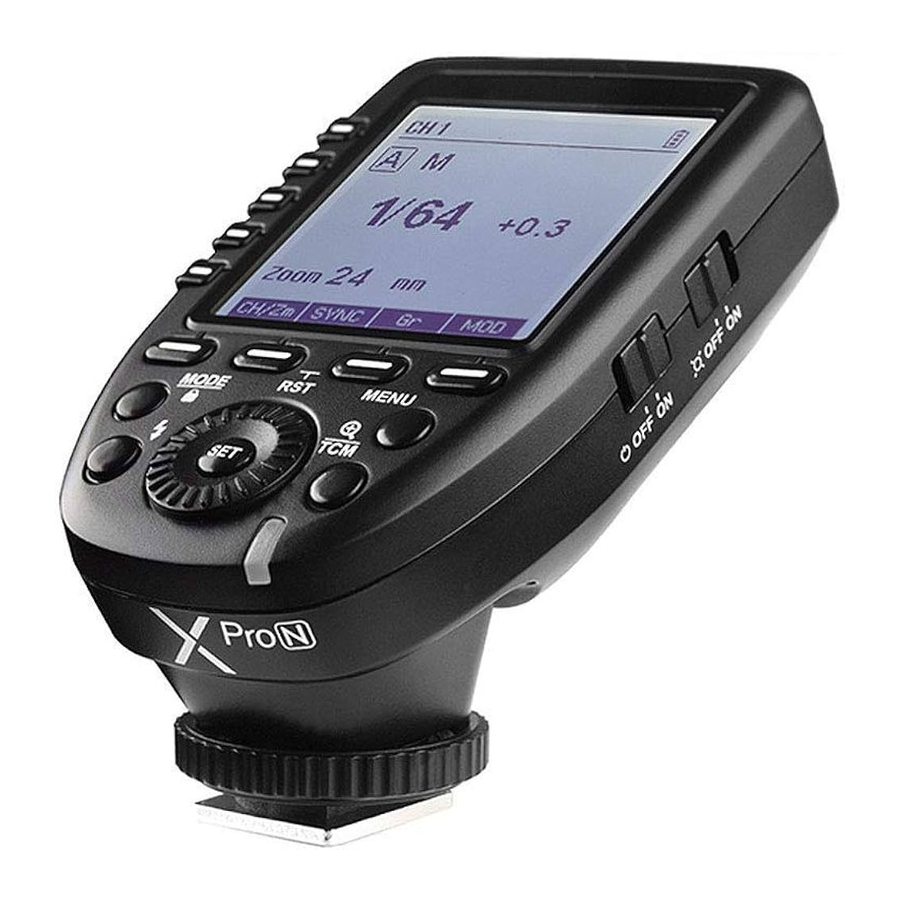

Download Godox XProN - TTL Wireless Flash Trigger Handleiding

Beschikbare talen
