Godox X3 N handleiding

Voorwoord

De TTL draadloze flitstrigger X3 N wordt geleverd met een compact formaat en een gewicht van 48 g, ondersteunt -TTL flits en HSS, tot 1/8000s flitssynchronisatiesnelheid. Het is niet alleen compatibel met camera's met Nikon hot shoes, maar kan ook cameraflitsen, buitenflitsen, studioflitsen en retroflitsen aansturen die zijn uitgerust met Godox 2,4GHz draadloze X-systemen. In combinatie met XIR-N kan X3 N Nikon-cameraflitsen aansturen. Het uitstekende anti-interferentievermogen, 32 kanalen samen met 99 ID's, zorgt voor stabiele prestaties in een gecompliceerde omgeving en biedt meer flexibiliteit en creatieve mogelijkheden voor fotografen.

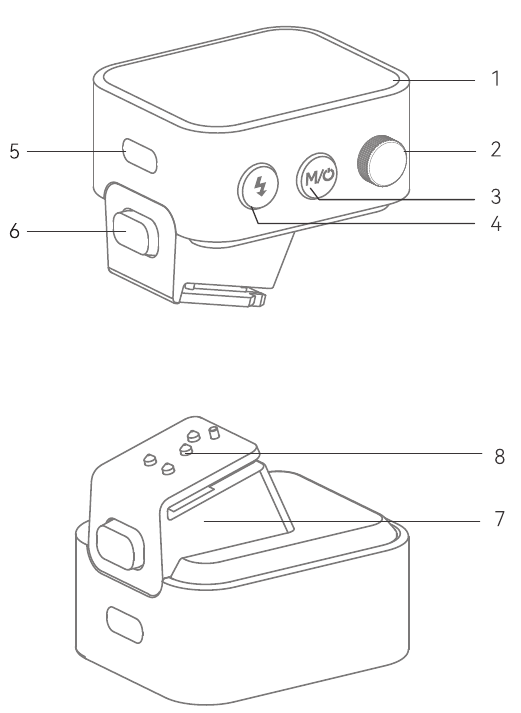

Namen van onderdelen

Behuizing

1. Touchscreen
2. Selectiewiel
3. Knop
4. Testknop
5. USB-C-oplaad-/firmware-upgrade poort
6. Knop voor installeren/verwijderen
7. Montagegleuf
8. Hot shoe-cameraverbinding

Tips: Als er afwijkingen optreden, druk dan tegelijkertijd op het selectiewiel en de testknop om het apparaatsysteem te resetten, houd vervolgens de aan/uit-knop ingedrukt om opnieuw op te starten.
Wanneer u de flitstrigger moet verwijderen, houdt u de knop voor installeren/verwijderen ingedrukt en pakt u de hot shoe vast om deze horizontaal te verwijderen.

Displaypaneel

1. Kanaal (32)
2. Cameraverbinding
3. Legacy Hotshoe
4. betekent hoge snelheidssynchronisatie
   betekent synchronisatie op het achterste gordijn
   betekent synchronisatie op het voorste gordijn
5. Hoofdbediening modellering lamp
6. Zoemer
7. Batterijniveau-indicator
8. Uitgangsvermogensniveau
9. Belichtingscompensatiewaarde
10. Parameters
11. Parameters
12. Modellering lamp van de groep
13. Groep

Weergave van meerdere groepen

Weergave van enkele groep

C Fn instellingenweergave

Instructie voor aanraakbediening

1. De parameters op het scherm kunnen worden aangepast door middel van aanraakbedieningen.
2. In de hoofdinterface schuift u het scherm omhoog of omlaag om vermogensstappen of flitsbelichtingswaarden van meerdere groepen te controleren.
3. Als u van de hoofdinterface naar de multi-flitsinterface moet schakelen, schuift u het scherm omlaag vanaf de bovenkant om weer te geven, drukt u erop om naar de multi-flitsinstelling te gaan.
4. Als u van de multi-flitsinterface naar de hoofdinterface moet schakelen, schuift u het scherm omlaag vanaf de bovenkant om het weer te geven en drukt u erop om naar de hoofdinterface te gaan.
5. Ongeacht of u zich in de hoofdinterface of de multi-flitsinterface bevindt, schuift u het scherm omlaag vanaf de bovenkant om weer te geven en drukt u erop om de C Fn menu-instellingen te openen.
6. In de menu-interface kunt u van links naar rechts over het scherm schuiven om terug te keren naar de hoofdinterface.
7. In de submenu-interface kunt u van links naar rechts over het scherm schuiven om terug te keren naar de vorige menu-interface.
8. In de weergave-interface voor één groep kunt u van links naar rechts over het scherm schuiven om naar de weergave-interface voor meerdere graups te schakelen.
9. In de weergave-interface voor één groep kunt u de groep wijzigen door het scherm omhoog of omlaag te schuiven.
10. In de weergave-interface voor één groep drukt u op om over te schakelen naar de TTL automatische flitsmodus, druk op <TTL> om over te schakelen naar de M handmatige flitsmodus.
11. U kunt de voortgangsbalk verschuiven om snel de vermogensstappen of flitsbelichtingswaarden in een interface aan te passen.
12. Druk op om de parameterwaarden te verlagen, druk op om de parameterwaarden te verhogen.
13. Druk op < > om het scherm te vergrendelen. Wanneer op het scherm "Press for 2s to unlock" (2 seconden ingedrukt houden om te ontgrendelen) wordt weergegeven, kunt u het scherm 2 seconden ingedrukt houden om te ontgrendelen.
14. Druk op < > en als ze oplichten, betekent dit dat de functies zijn ingeschakeld, anders zijn de functies uitgeschakeld.

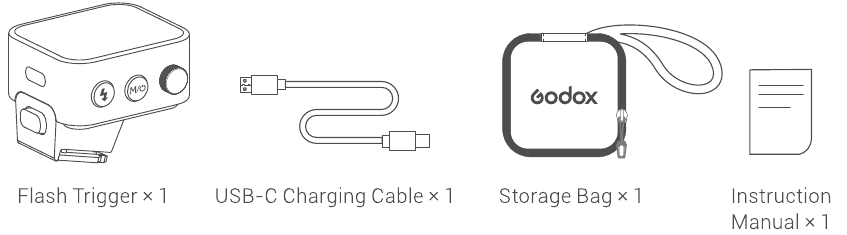

Wat zit erin

Als een draadloze retrocamera flitstrigger

Neem Lux Master als voorbeeld:

1. Schakel de camera uit en bevestig de flitstrigger op de hot shoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 N van boven naar beneden om weer te geven, druk op om het C.Fn menu te openen, druk vervolgens op eWireIesss om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waar u de flitsmodus en het uitgangsvermogensniveau van groepen kunt instellen.

3. Schakel de retrocameraflits Lux Master in, druk op de MENU-knop om de hoofdinterface te openen, draai aan de instelknop naar draadloos en druk vervolgens op de instelknop om de draadloze interface te openen.
   1. Schuif het scherm om CH. GR of ID-instelling te selecteren, druk op om een bepaalde instelling te openen en schuif vervolgens om de parameters in te stellen. Stel de kanalen en ID's van de flitser en X3 N in op hetzelfde.
   2. Druk op de "WireIess Sync" (Draadloze synchronisatie) van de flitstrigger en het draadloze synchronisatie-icoon van Lux Master kan de kanalen en ID's ervan op hetzelfde instellen.
4. Druk op de camerasluiter om te activeren


Als een draadloze cameraflitstrigger

Neem de VI-serie Cameraflits als voorbeeld:

1. Schakel de camera uit en bevestig de flitstrigger op de hot shoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 N van boven naar beneden om <Setting> (Instelling) weer te geven, druk op >Setting> (Instelling) om het C Fn menu te openen en druk vervolgens op om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waar u de flitsmodus en het uitgangsvermogensniveau van groepen kunt instellen.


3. Schakel de cameraflits V1 in, druk op de draadloze instelknop en het en pictogram worden weergegeven op het LCD-paneel. Druk op de < MENU >-knop om het C. Fn menu te openen, stel het kanaal en de ID hetzelfde in als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de cameraflitsen van andere modellen.
4. druk op de camerasluiter om te activeren


Als een draadloze flitstrigger voor buiten

Neem AD600Pro als voorbeeld:

1. Schakel de camera uit en bevestig de flitstrigger op de hot shoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 N van boven naar beneden om weer te geven, druk op om het C Fn menu te openen, druk vervolgens op <Wireless> (Draadloos) om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waar u de flitsmodus en het uitgangsvermogensniveau van groepen kunt instellen.


3. Schakel de buitenflits in en druk op de draadloze instelknop en de < > wordt weergegeven op het LCD-paneel. Houd de -knop ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk op de GR/CH>-knop om dezelfde groep in te stellen als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de buitenflitsen van andere modellen.
4. druk op de camerasluiter om te activeren


Als een draadloze studioflitstrigger

Neem QTIII als voorbeeld:

1. Schakel de camera uit en bevestig de flitstrigger op de hot shoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 N van boven naar beneden om weer te geven, druk op om het C Fn menu te openen, druk vervolgens op <Wireless> (Draadloos) om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waar u de flitsmodus en het uitgangsvermogensniveau van groepen kunt instellen.


3. Sluit de studioflits aan op de stroombron en schakel deze in. Druk op de MODE/Wireless-knop om de op het paneel weer te geven en ga naar de 2,4GHz draadloze modus. Houd de -knop ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk op de GR/CH >-knop om dezelfde groep in te stellen als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de studioflitsen van andere modellen.


4. Druk op de camerasluiter om te activeren. Opmerking: aangezien de minimale uitgangswaarde van de studioflits 1/32 is, moet de uitgangswaarde van de flitstrigger worden ingesteld op of boven 1/32. Aangezien de studioflits geen TTL- en multi-flitsfuncties heeft, moet de flitstrigger worden ingesteld op de M-modus bij het activeren.

Als een draadloze originele flitstrigger

Neem SB910 als voorbeeld

1. Schakel de camera uit en bevestig de flitstrigger op de hot shoe van de camera. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 N van boven naar beneden om weer te geven, druk op om het C Fn menu te openen, druk vervolgens op <Wireless> (Draadloos) om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waar u de flitsmodus en het uitgangsvermogensniveau van groepen kunt instellen.


3. Bevestig de originele flits aan de Xl R-N-ontvanger en druk op de -knop op de ontvanger om hetzelfde kanaal in te stellen als de flitstrigger en druk op de -knop om dezelfde groep in te stellen als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de originele cameraflitsen.
4. Druk op de camerasluiter om te activeren. Opmerking: Xl R-N wordt apart verkocht.


Aan/uit-schakelaar

Houd de knop ingedrukt totdat het "'Godox"-pictogram" (Godox-pictogram) op het paneel wordt weergegeven, wat betekent dat het apparaat is ingeschakeld. Houd de knop ingedrukt in de ingeschakelde toestand totdat het paneel zwart wordt, waarna het apparaat wordt uitgeschakeld.
Opmerking: om stroomverbruik te voorkomen, schakelt u het apparaat uit wanneer het niet in gebruik is. Stel de stand-bytijd (30 min/60 min/90 min) in bij — <Auto Off>
Als de flitstrigger een lage batterijspanning heeft, laad hem dan op voordat u hem opbergt.

Kanaalinstelling

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op eSetting> om het C Fn-menu te openen. Of u kunt op de knop drukken om op het paneel weer te geven en vervolgens op te drukken om het C Fn-menu te openen.
2. Druk op eWireless> om de draadloze instellingen te openen. Schuif de aan de linkerkant om het kanaal in te stellen tussen 1 en 32. Schuif vervolgens het scherm van links naar rechts of druk op de knop om terug te keren naar de hoofdinterface.
   Opmerking: stel de flitstrigger en de ontvanger in op hetzelfde kanaal voordat u ze gebruikt.


ID-instelling

Naast het wijzigen van het draadloze transmissiekanaal om storing te voorkomen, kunnen we ook de draadloze ID wijzigen om storing te voorkomen.

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op om het C Fn-menu te openen. Of u kunt op de knop drukken om op het paneel weer te geven en vervolgens op te drukken om het C Fn-menu te openen.
2. Druk op om de draadloze instellingen te openen. Schuif de aan de rechterkant om de ID in te stellen tussen OFF en 1 tot 99. Schuif vervolgens het scherm van links naar rechts of druk op de knop om terug te keren naar de hoofdinterface.


Draadloze synchronisatie

Als u wilt dat Xa N Lux Master aanstuurt om te flitsen, kan de draadloze synchronisatiefunctie hun kanalen en ID's snel hetzelfde instellen.
Druk eerst op "Wireless Sync" (Draadloze synchronisatie) van de flitstrigger. Druk vervolgens op het draadloze synchronisatiepictogram van Lux Master.
Opmerking: de draadloze functie moet zijn ingeschakeld om draadloze synchronisatie mogelijk te maken.

Instellingen voor het scannen van een reservekanaal

De functie voor het scannen van een reservekanaal is handig om storing van anderen die hetzelfde kanaal gebruiken te voorkomen.

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op om het C Fn-menu te openen. Of u kunt op de knop drukken om <Setting> (Instelling) op het paneel weer te geven en vervolgens op te drukken om het C.Fn.-menu te openen.
2. Druk op om de draadloze instellingen te openen. Druk op om te beginnen met scannen. Vervolgens worden zes reservekanalen op het paneel weergegeven. Klik op het gewenste kanaal. De flitstrigger wordt automatisch op dat kanaal ingesteld.


ZOOM-instelling

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om <Setting> (Instelling) weer te geven. Druk op <Setting> (Instelling) om het C Fn-menu te openen. Of u kunt op de knop drukken om <Setting> (Instelling) op het paneel weer te geven en vervolgens op drukken om het C Fn-menu te openen.
2. Druk op om de ZOOM-instelling te openen. Schuif de zoomwaarde om aan te passen tussen Auto en 24 mm tot 200 mm.


Synchronisatie-instelling

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op om het C Fn-menu te openen. Of u kunt op de knop drukken om <Setting> (Instelling) op het paneel weer te geven en vervolgens op drukken om het C Fn-menu te openen.
2. Druk op om de synchronisatie-instelling te openen. U kunt kiezen tussen synchronisatie met het eerste gordijn en snelle synchronisatie.
3. Synchronisatie met het tweede gordijn moet op de camera's worden ingesteld.


Instelling opnamemodus

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op om het C Fn-menu te openen. Of u kunt op de knop drukken om op het paneel weer te geven en vervolgens op te drukken om het C Fn-menu te openen.
2. Druk op < > om de instelling van de opnamemodus te openen. U kunt kiezen tussen de modus one-shoot (één opname) / all-shoot (alle opnamen) / L-858.

One-shoot Mode (Modus één opname): in de M- en Multimodus verzendt de hoofdeenheid alleen triggersignalen naar de volgende eenheid, wat geschikt is voor fotografie door één persoon vanwege het voordeel van energiebesparing.
All-shoot Mode (Modus alle opnamen): de hoofdeenheid verzendt parameters en triggersignalen naar de volgende eenheid, wat geschikt is voor fotografie door meerdere personen. Deze functie verbruikt echter snel stroom.
L-858: de flitsparameters kunnen rechtstreeks op de Sekonic L-858-lichtmeter worden aangepast bij gebruik in combinatie daarmee en de zender verzendt alleen een SYNC-signaal. De hoofdinterface geeft alleen L-858 weer wanneer deze is ingeschakeld. Alle parameters zijn niet beschikbaar om aan te passen, aangezien alleen de functie flash tricqorintu beschikbaar is.

Legacy hotshoe

1. In de hoofdinterface veegt u van de bovenkant van het scherm naar beneden om weer te geven. Druk op om het C Fn-menu te openen. Of u kunt op de knop drukken om op het paneel weer te geven en vervolgens op te drukken om het C Fn-menu te openen.
2. Druk op de om de legacy hotshoe-instelling te openen en kies om in of uit te schakelen. De multimodus, de TTL-modus en de all-shootmodus zijn niet beschikbaar wanneer de legacy hotshoe is ingeschakeld.
3. Het legacy hotshoe-pictogram wordt weergegeven op de hoofdinterface wanneer het is ingeschakeld. Dit betekent dat de legacy hotshoe-functie beschikbaar is.


Opmerking:

1. Niet alle camera's ondersteunen de legacy hot shoe-functie.
2. De flitsen zijn mogelijk niet synchroon als u triggert bij een hoge sluitertijd in de legacy hotshoe-modus.

Groepsinstelling

1. Groepsselectie
   In de hoofdinterface schuift u het scherm naar de onderkant totdat < > op het paneel wordt weergegeven. Druk op het pictogram om de groepsselectie-instelling te openen. U kunt een groep selecteren tussen A tot F en 0 tot 9.


2. Weergave van meerdere groepen
   De hoofdinterface geeft parameters van meerdere groepen weer na groepsselectie. U kunt het uitgangsvermogen van elke groep controleren.


3. Weergave van één groep
   In de hoofdinterface drukt u op het uitgangsvermogen van een bepaalde groep om meer instellingen te openen, zoals het vermogensniveau, de flitsmodus en de instellamp van die groep. In de weergave-interface van één groep kunt u de groep wijzigen door het scherm omhoog of omlaag te schuiven.


Instellingen uitgangswaarde (vermogensinstellingen)

Weergave van meerdere groepen in M-modus
Druk op om de uitgangsvermogensniveaus van meerdere groepen tegelijkertijd te verhogen. Druk op om de uitgangsvermogensniveaus van meerdere groepen tegelijkertijd te verlagen, die veranderen van Min tot 1/1 of van Min tot 10 in stappen van 0,1 of 1/3. De uitgangsvermogensniveaus van meerdere groepen kunnen niet tegelijkertijd worden verhoogd of verlaagd als een bepaalde groep al het laagste of hoogste vermogensniveau heeft bereikt. U kunt ook de voortgangsbalk verschuiven om het uitgangsvermogen snel aan te passen.

Weergave van één groep in M-modus
Druk op om het uitgangsvermogensniveau van een bepaalde groep te verhogen. Druk op om het uitgangsvermogensniveau van een bepaalde groep te verlagen, die veranderen van Min tot 1/1 of van Min tot 10 in stappen van 0,1 of 1/3. U kunt ook de voortgangsbalk verschuiven om het uitgangsvermogen snel aan te passen.
Opmerking: M betekent handmatige flitsmodus.
Opmerking: Min verwijst naar de minimumwaarde die kan worden ingesteld in de M- of Multimodus. De minimumwaarde kan worden ingesteld op 1/128, 1/256, 1/512.3.0, 2.0 of 1.0.

Instelling flitsbelichtingscompensatie

Weergave van meerdere groepen in TTL-modus
Druk op om de FEC-waarden van meerdere groepen tegelijkertijd te verhogen. Druk op om de FEC-waarden van meerdere groepen tegelijkertijd te verlagen, die veranderen van -3 tot 3 in stappen van 1/3. U kunt ook de voortgangsbalk verschuiven om de FEC-waarden snel aan te passen.
De FEC-waarden van meerdere groepen kunnen niet tegelijkertijd worden verhoogd of verlaagd als een bepaalde groep al de laagste of hoogste FEC-waarde heeft bereikt.

Weergave van één groep in TTL-modus
Druk op om de FEC-waarde van een bepaalde groep te verhogen. Druk op om de FEC-waarde van een bepaalde groep te verlagen, die veranderen van -3 tot 3 in stappen van 1/3. U kunt ook de voortgangsbalk verschuiven om de FEC-waarde snel aan te passen.
Opmerking: TTL betekent automatische flitsmodus.

Multi-flitsinstelling (uitvoerwaarde, tijden en frequentie)

Schuif in de hoofdinterface het scherm van boven naar beneden om weer te geven, druk erop om de multi-flitsinstelling te openen. Of u kunt op de -knop drukken om het paneel weer te geven en er vervolgens op drukken om de multi-flitsinstelling te openen.

1. Uitgangsvermogen (min. 1/40r min. -8,0)
   Druk op om het uitgangsvermogen te verhogen, druk op om het uitgangsvermogen te verlagen, wat verandert van min. naar 1/4 of van min. naar 8,0 in stappen. U kunt ook de voortgangsbalk verschuiven om het uitgangsvermogen snel aan te passen.
2. Aantal flitsen
   Schuif de linker kolom om het aantal flitsen aan te passen van 1 tot 100.
3. Flitsfrequentie (Hz)
   Schuif de rechter kolom om de flitsfrequentie aan te passen van 1 tot Igg.
4. Groep A/B/C/D/E
   U kunt een bepaalde groep of meerdere groepen selecteren (maximaal vijf groepen).

Opmerking:

1. Omdat het aantal flitsen wordt beperkt door de uitgangswaarde en de flitsfrequentie, kan het aantal flitsen de bovenwaarde die door het systeem is toegestaan niet overschrijden. Het aantal dat naar het ontvangende uiteinde wordt getransporteerd, is de werkelijke flitstijd, die ook gerelateerd is aan de sluiterinstelling van de camera.
2. Min. verwijst naar de minimumwaarde die kan worden ingesteld in de M- of multi-modus. De minimumwaarde kan worden ingesteld op 1/128, 1/256, 1/512, 3.0, 2.0 of 1.0.

Instelling modelleerlamp

1. Wanneer meerdere groepen worden weergegeven, schuift u het scherm van boven naar beneden om weer te geven, drukt u erop om het AAN/UIT van de modelleerlamp te regelen. Opmerking: als de modelleerlamp van een bepaalde groep is uitgeschakeld, kan deze niet samen met andere groepen worden in- of uitgeschakeld.


2. Wanneer een enkele groep wordt weergegeven, kunt u op drukken om te schakelen tussen 3 statussen: uit, aan, of pRop automatische modus.


Opmerking: wanneer de modelleerlamp is ingesteld op de automatische PROP-modus, verandert de helderheid ervan mee met de helderheid van de flitser.
Wanneer de modelleerlamp brandt, drukt u op om de helderheidswaarde te verhogen, drukt u op om de helderheidswaarde te verlagen, of u kunt ook de voortgangsbalk verschuiven om de helderheid snel aan te passen van 10 tot 100.
Opmerking: de modellen die de modelleerlamp kunnen gebruiken, zijn als volgt: GSII, SKII, SKIIV, QSII.QDII.DEII, DPII-serie, enz.

De buitenflitser AD20d en AD600 kunnen deze functie gebruiken na de upgrade. De nieuwe modellen met modelleerlampen kunnen deze functie ook gebruiken.

Zoemerinstelling

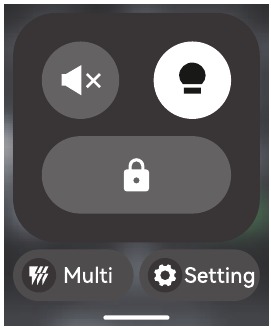

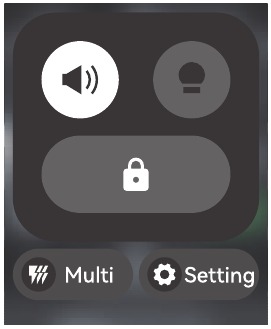

Schuif in de hoofdinterface het scherm van boven naar beneden om weer te geven, of u kunt op de -knop drukken om het paneel weer te geven en vervolgens te drukken om de zoemerfunctie in of uit te schakelen.
betekent dat de zoemerfunctie van de gecontroleerde flitser AAN is.
betekent dat de zoemerfunctie van de gecontroleerde flitser UIT is.

Vergrendelingsfunctie

Schuif in de hoofdinterface het scherm van boven naar beneden om weer te geven, of u kunt op de -knop drukken om het paneel weer te geven en vervolgens te drukken om het scherm te vergrendelen. Wanneer op het scherm "Druk 2 seconden om te ontgrendelen" wordt weergegeven, betekent dit dat het scherm is vergrendeld en dat bewerkingen niet beschikbaar zijn. U kunt het scherm of de selectieknop 2 seconden ingedrukt houden om het scherm te ontgrendelen.

Aangepaste functies instellen

Schuif in de hoofdinterface het scherm van boven naar beneden om erop te drukken om de instellingen voor aangepaste functies te openen. Of u kunt op de -knop drukken om het paneel weer te geven en er vervolgens op te drukken om de instellingen voor aangepaste functies te openen.

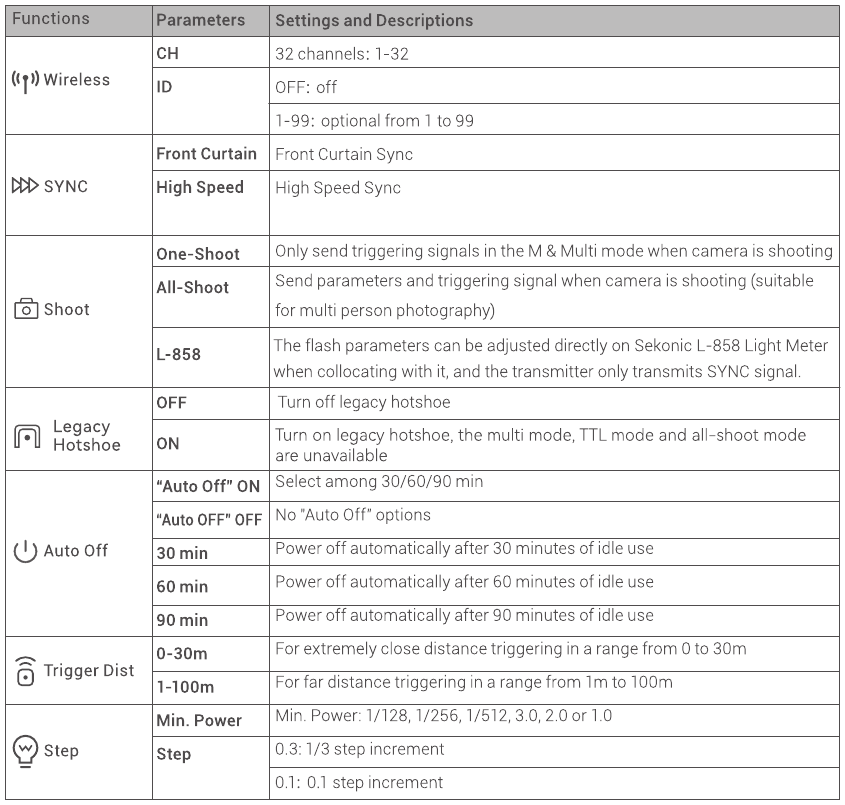

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser:

Compatibele flitsermodellen

Flashtrigger	Ontvanger	Flitsermodellen	Opmerking
		"2400, AOI 200PR0, AD600 series. AD36011 series, A0200 series. vasoli series, Vd60111series, series, TT6d5 series, TT6B511 series, TT5B5 series, FV Series, VI Series. Ouicker II Series. Quicker III Series, SKII Series. SKII-V Series, DPII Series, DPIII Series, GS/DSII series, TT3SON, V3SON. AD300Pro, AD400Pro, ADI OCPro, vlPro Series, Lux Master
	XTR-16	Quicker series/SK series/DP series

Opmerking: het bereik van de ondersteuningsfuncties: de functies die zowel door X3 N als door de flitser worden beheerd.

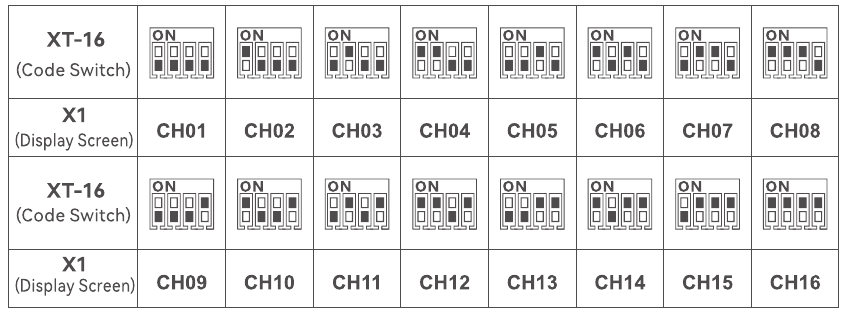

De relatie tussen het XT Wireless System en het Xl Wireless System

Compatibele cameramodellen

Deze flashtrigger kan worden gebruikt op de volgende Nikon-cameramodellen:
13800, 0780, D5, 134, 13500, D610, D750, 13700, D300S, 03300, D3100, D5300,
D5200, 05000, Z711, 26, zg, zg. ZFC

1. Deze tabel bevat alleen de geteste cameramodellen, niet alle Nikon-camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
2. Rechten om deze tabel te wijzigen zijn voorbehouden.

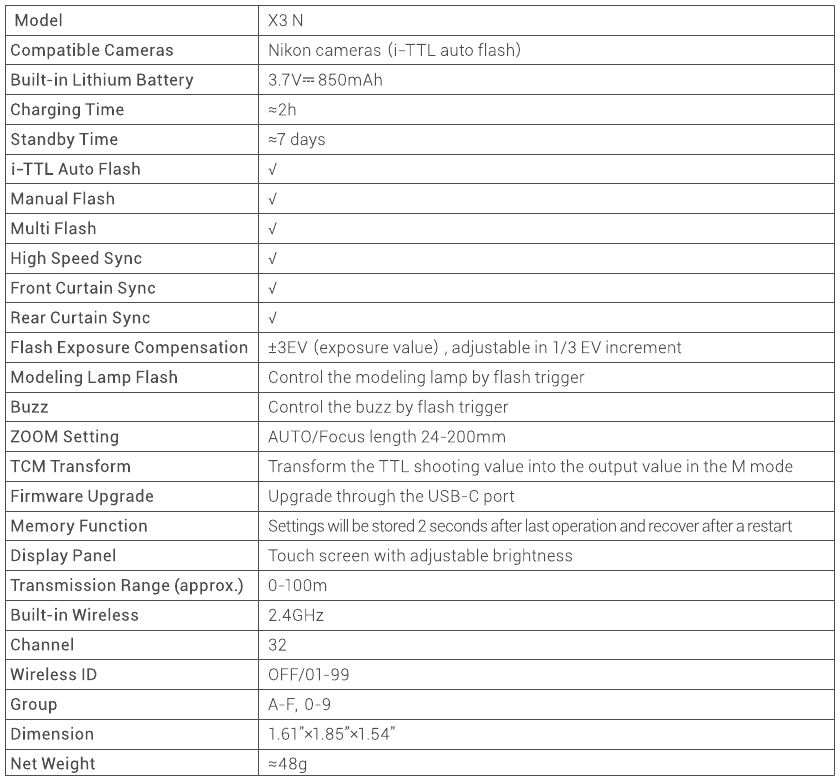

Technische gegevens

Specificaties en gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Firmware-upgrade

Deze flashtrigger ondersteunt firmware-upgrades via de USB-C-poort. Update-informatie wordt vrijgegeven op onze officiële website.
Omdat de firmware-upgrade de ondersteuning van Godox G3 V1.1-software vereist, dient u de "Gadox G3 V1.1 firmware-upgradesoftware" te downloaden en te installeren voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmwarebestand.

Upgrade-instructies: sluit in de ingeschakelde status de X3 N via een USB-C-kabel aan op de computer en klik op 'Firmware-upgrade' (Firmware Upgrade) om de upgrade te starten nadat deze op het scherm verschijnt. Houd in de uitgeschakelde status de instelknop ingedrukt en sluit de X3 N via een USB-C-kabel aan op de computer om de firmware-upgrade te starten. Nadat u hebt bevestigd dat de upgrade is voltooid, koppelt u de USB-kabel los om de upgradestatus te verlaten.

Opmerking: raadpleeg de nieuwste elektronische handleiding op onze officiële website, omdat er mogelijk een geüpgradede firmware is.
Het scherm van de zender wordt zwart als er afwijkingen optreden tijdens de upgrade. De oplossing is om de USB-kabel opnieuw aan te sluiten, tegelijkertijd de testknop en de selectieknop ingedrukt te houden en vervolgens alleen de testknop los te laten, totdat "Upgrading" (Upgrading) op de interface verschijnt, waarna het apparaat met succes kan worden geüpgraded.

Aandachtspunten

1. De flitser of camerasluiter kan niet worden geactiveerd. Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld. Controleer of de flashtrigger en de ontvanger op hetzelfde kanaal zijn ingesteld, of de hotshoe-bevestiging of aansluitkabel goed is aangesloten en of de flashtriggers op de juiste modus zijn ingesteld.
2. De camera maakt foto's maar stelt niet scherp. Controleer of de scherpstelmodus van de camera of lens is ingesteld op MF. Zo ja, stel deze dan in op AF.
3. Signaalstoring of opname-interferentie. Wijzig een ander kanaal op het apparaat.

De reden en oplossing voor het niet activeren in Godox 2.4G Wireless

1. Gestoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.).
   Om de kanaal-CH-instelling (CH setting) op de flashtrigger aan te passen (voeg 10+ kanalen toe) en het kanaal te gebruiken dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werken uit.
2. Zorg ervoor dat de flitser zijn recycle heeft voltooid of de continue opnamesnelheid heeft bijgehouden (de gereedheidsindicator van de flitser brandt) en dat de flitser zich niet in de oververhittingsbeveiliging of een andere abnormale situatie bevindt.
   Verlaag het uitgangsvermogen van de flitser. Als de flitser in de TTL-modus staat, probeer deze dan te wijzigen in de M-modus (een voorflits is vereist in de TTL-modus).
3. Of de afstand tussen de flashtrigger en de flitser te klein is (<0,5 m).
   Schakel de "close distance wireless mode" (draadloze modus voor korte afstand) in op de flashtrigger.
   Stel de triggerafstand in op 0-30 m.
4. Of de flashtrigger en de ontvangende apparatuur zich in een bijna lege batterijstatus bevinden.
   Laad de batterij op of vervang deze tijdig.

Zorg voor de flashtrigger

Vermijd plotselinge vallen. Het apparaat werkt mogelijk niet meer na sterke schokken, stoten of overmatige belasting.
Houd het droog. Het product is niet waterdicht. Er kunnen storingen, roest en corrosie optreden die niet meer kunnen worden hersteld als het in water is gedrenkt of is blootgesteld aan een hoge luchtvochtigheid.
Vermijd plotselinge temperatuurveranderingen. Condensatie treedt op bij plotselinge temperatuurveranderingen, zoals wanneer de transceiver in de winter vanuit een gebouw met een hogere temperatuur naar buiten wordt gebracht. Plaats de transceiver van tevoren in een handtas of plastic zak.
Houd het uit de buurt van sterke magnetische velden. Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders leidt tot storingen.
Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

Werkfrequentie: 241299MHz - 2464 49MHz
Maximaal EIRP-vermogen: 9,52 dBm

Belangrijke veiligheidsinstructies

Dit product is een professionele fotoapparatuur en mag alleen door professioneel personeel worden bediend.
De volgende basisveiligheidsmaatregelen moeten in acht worden genomen bij het gebruik van dit product:
A1 beschermende transportmaterialen en verpakkingen op het product moeten vóór gebruik worden verwijderd

1. Lees de gebruiksaanwijzing zorgvuldig en volledig door vóór gebruik en volg de veiligheidsinstructies strikt op
2. Gebruik geen beschadigde apparatuur of accessoires. Laat professionele reparateurs de normale werking inspecteren en bevestigen voordat u het na reparatie verder gebruikt
3. Koppel de stroom los wanneer u het niet gebruikt
4. Dit apparaat is niet waterdicht. Houd het droog en vermijd onderdompeling in water of andere vloeistoffen. Het moet worden geïnstalleerd op een geventileerde en droge plaats en vermijd gebruik in regenachtige, vochtige, stoffige of oververhitte omgevingen. Plaats geen voorwerpen boven het apparaat en laat geen vloeistoffen erin stromen om gevaar te voorkomen
5. Niet zonder toestemming uit elkaar halen. Als het product defect raakt, moet het worden geïnspecteerd en gerepareerd door ons bedrijf of geautoriseerd reparatiepersoneel
6. Plaats het apparaat niet in de buurt van alcohol, benzine of andere ontvlambare vluchtige oplosmiddelen of gassen zoals methaan en ethaan
7. Gebruik of bewaar dit apparaat niet in potentieel explosieve omgevingen
8. Reinig voorzichtig met een droge doek. Gebruik geen natte doek, omdat dit het apparaat kan beschadigen
9. Deze gebruiksaanwijzing is gebaseerd op strenge tests. Wijzigingen in ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de officiële website voor de meest recente gebruiksaanwijzing en productupdates

10. Gebruik alleen de gespecificeerde oplader en volg de juiste gebruiksinstructies voor producten met ingebouwde lithiumbatterijen, binnen het nominale spannings- en temperatuurbereik
11. Het product wordt gevoed door een lithiumbatterij, die een beperkte levensduur heeft en geleidelijk zijn laadcapaciteit verliest, wat onomkeerbaar is. Naarmate de batterij ouder wordt, zal de batterijduur van het product afnemen. De levensduur van een lithiumbatterij wordt geschat op 2 tot 3 jaar. Controleer de batterij regelmatig en overweeg de batterij te vervangen als de oplaadtijd aanzienlijk toeneemt of de batterijduur aanzienlijk afneemt
12. De garantieperiode voor dit apparaat als geheel is één jaar. Verbruiksartikelen (zoals batterijen), adapters, stroomkabels en andere accessoires vallen niet onder de garantie
13. Ongeautoriseerde reparaties maken de garantie ongeldig en brengen kosten met zich mee
14. Storingen als gevolg van onjuist gebruik vallen niet onder de garantie

Waarschuwing

Niet uit elkaar halen. Als reparaties noodzakelijk zijn, moet dit product naar ons bedrijf of een geautoriseerd onderhoudscentrum worden gestuurd
Houd dit product altijd droog. Niet gebruiken in regen of vochtige omstandigheden
Buiten bereik van kinderen bewaren
Niet gebruiken in ontvlambare en explosieve omgevingen. Let op de relevante waarschuwingsborden
Laat het product niet achter en bewaar het niet als de omgevingstemperatuur hoger is dan 50 °C
Schakel bij een storing onmiddellijk de stroom uit

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

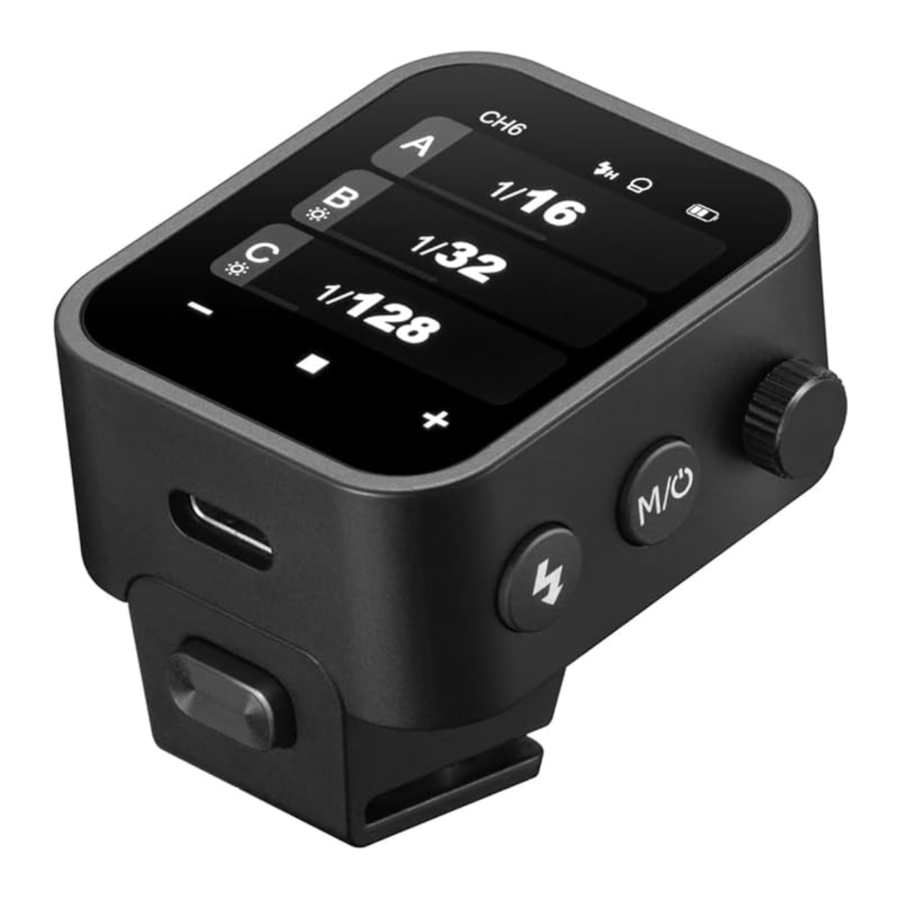

Download Godox X3 N handleiding

Beschikbare talen
