Godox X1C - TTL draadloze flitstrigger handleiding

Voorwoord

Bedankt voor uw aankoop van deze X1C TTL draadloze flitstrigger.
Deze TTL draadloze flitstrigger kan worden gebruikt met een zender en een of meer ontvangers voor studioflitser, speedlite en camerasluiter. Met multi-channel triggering, stabiele signaaloverdracht en gevoelige reactie geeft het fotografen ongeëvenaarde flexibiliteit en controle over hun strobist-opstellingen. De flitstrigger is van toepassing op camera's uit de Canon EOS-serie met hotshoe-bevestiging, evenals op de camera's met PC-sync-aansluitingen.
Met de X1C draadloze flitstrigger is snelle synchronisatie beschikbaar voor de meeste cameraflitsers op de markt die E-TTL II ondersteunen. De maximale flitssynchronisatiesnelheid is maximaal 1/8000s *.
*: 1/8000s is haalbaar wanneer de camera een maximale camerasluitertijd heeft van 1/8000s. 1/8000s is niet haalbaar omdat sommige modellen van Canon EOS-camera's een maximale camerasluitertijd hebben van slechts 1/4000s.

Namen van onderdelen

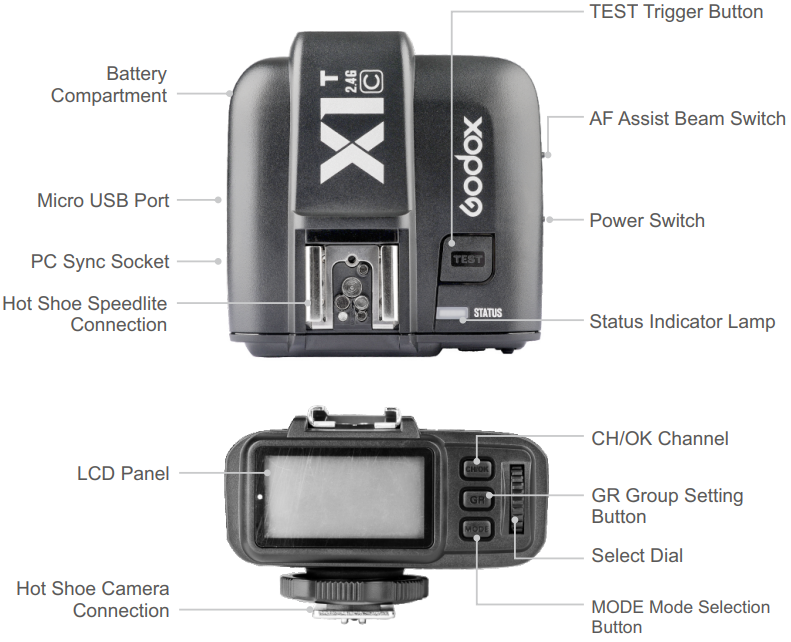

Zenderbehuizing

Ontvanger

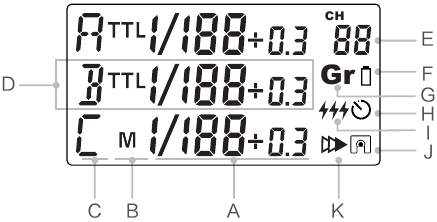

Zenderpaneel

1. Uitvoerinstellingen per groep in de M-modus; FEC-instellingen per groep in de TTL-modus
2. Modusinstellingen
3. Groep
4. Momenteel geselecteerde groep
5. Kanaalinstellingen
6. Waarschuwing voor bijna lege batterij
7. GR-groeperingspictogram
8. Pictogram Synchronisatievertraging instellen
9. Multi-modus pictogram
10. Pictogram enkel contact
11. Tweede gordijnsynchronisatie

Ontvangerpaneel

1. Groepsinstelling
2. Kanaalinstelling
3. Indicator voor bijna lege batterij

Accessoires

1. Afstandskabel (C1, C3)

2. Synchrokabel

3. Synchro-adapter


Batterij

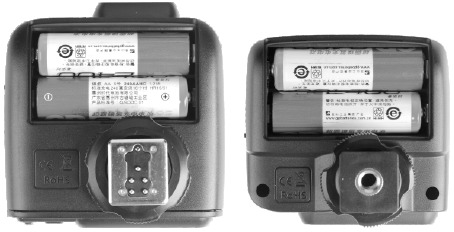

• Batterijen plaatsen
  Schuif, zoals weergegeven in de afbeelding, het deksel van het batterijcompartiment van de zender en ontvanger open en plaats afzonderlijk twee AA-batterijen (apart verkrijgbaar).

• Indicatie batterij bijna leeg
  Wanneer het batterijvermogen (2 AA-batterijen <2,0 V) laag wordt,
  knippert de statusindicator snel (knippercyclus=0,5 s).
  Vervang nieuwe batterijen, omdat een laag vermogen leidt tot geen flits of gemiste flits bij lange afstand.

Het apparaat gebruiken

De flitstrigger heeft de volgende functies:

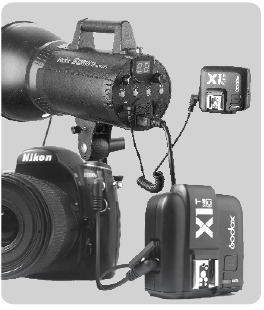

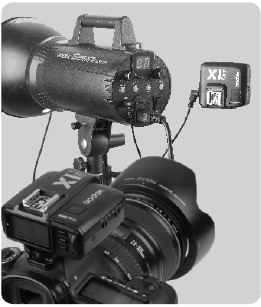

Als draadloze studioflitstrigger

1. Bevestig de zender op de hotshoe van de camera en zet hem aan voordat u de camera aanzet.
2. Sluit de ontvanger aan op de studioflitser met een synchrokabel (het ene uiteinde in de 2,5 mm sluiterontspanknop van de ontvanger, het andere uiteinde in de synchro-aansluiting van de studioflitser) voordat u de studioflitser aanzet.

3. Stel de zender en de ontvanger in op hetzelfde kanaal.
4. Druk op de ontspanknop van de camera en de studioflitser wordt tegelijkertijd geactiveerd. De statusindicator van zowel de zender als de ontvanger wordt rood.

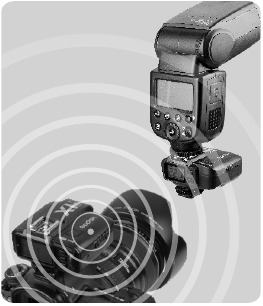

Als draadloze speedlite-trigger

1. Bevestig de zender op de hotshoe van de camera en zet hem aan voordat u de camera aanzet.
2. Bevestig de speedlite op de Hot Shoe Speedlite-aansluiting van de ontvangereenheid. Zet de speedlite op de M-modus.
3. Stel de zender en de ontvangereenheden in op hetzelfde kanaal.
4. Druk op de ontspanknop van de camera en de speedlite wordt tegelijkertijd geactiveerd. Statusindicator
   De lamp van zowel de zender als de ontvanger wordt rood.

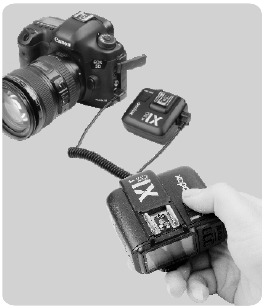

Als bedrade sluiterontspanner

1. Verbind de ontvanger en de camera met een afstandskabel (het ene uiteinde in de sluiterontspanknop van de ontvanger, het andere uiteinde in de sluiterontspanknop van de camera) voordat u de camera aanzet.

2. Druk de <TEST> Triggerknop half in om scherp te stellen. Wanneer u de <TEST> Triggerknop volledig indrukt om te fotograferen, wordt de statusindicator rood totdat u de knop loslaat.

Als draadloze studioflitstrigger of speedlite-trigger met PC-sync-aansluiting

1. De verbindingsmethode van de ontvanger is te vinden in de secties Als draadloze studioflitstrigger en Als draadloze speedlite-trigger.
2. De zender regelt de flitser aan de ontvangerzijde om af te gaan via het gebruik van de PC-sync-aansluiting als standaardinvoer.
3. Druk op de ontspanknop van de camera en gebruik het signaal van de PC-sync-aansluiting om de flitser te bedienen.
4. De PC-sync-aansluiting kan ook worden ingesteld als uitvoer. Houd de <CH/OK> knop van de zender lang ingedrukt totdat <Fn> op het paneel wordt weergegeven. Stel vervolgens de waarde van C.Fn-03 in op ou en de PC-sync-aansluiting bevindt zich in de uitvoermodus.

De zender instellen

Aan/uit-schakelaar

Schuif de aan/uit-schakelaar naar ON (AAN), en het apparaat is ingeschakeld en het statusindicatielampje knippert niet.
Opmerking: Om energieverbruik te voorkomen, schakelt u de zender uit wanneer deze niet in gebruik is.

Aan/uit-schakelaar van AF-hulplicht

Schuif de aan/uit-schakelaar naar ON (AAN) en de AF-verlichting mag worden gebruikt.

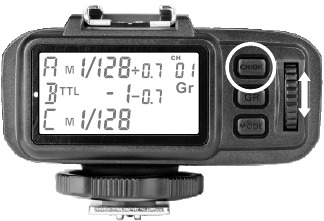

Kanaal instellen

1. Druk kort op de knop <CH/OK> totdat het kanaalnummer knippert.
2. Draai aan de keuzeknop om het juiste kanaal te kiezen. Druk nogmaals op de knop <CH/OK> om de instelling te bevestigen.
3. Deze flitstrigger bevat 32 kanalen die kunnen worden gewijzigd van 1 tot 32. Stel de zender en de ontvanger in op hetzelfde kanaal voor gebruik.

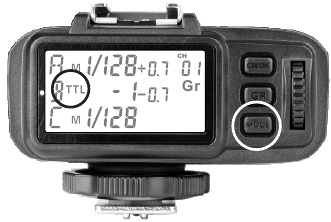

Modus instellen

1. Druk kort op de knop <MODE> en de modus van de huidige groep verandert.

2. In de NON-GR-groeperingsmodus worden de modi van alle groepen tegelijkertijd gewijzigd in de volgorde TTL/M/Multi, in overeenstemming met de Ratio-flitsmodus. In de GR-groeperingsmodus wordt alleen de modus van de huidige groep gewijzigd in de volgorde TTL/M/--.

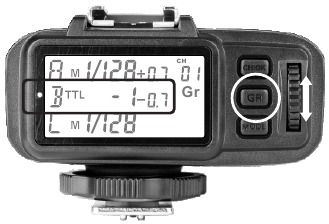

Huidige groepsinstellingen

1. Druk kort op de knop <GR> om de huidige groep in te stellen.

2. De huidige groepsinstellingen knipperen en draai aan de keuzeknop om de instellingen te wijzigen.
3. Wanneer de huidige groep in de M-modus staat, kan de vermogenswaarde worden gewijzigd van 1/1 vol vermogen tot Min. [Opmerking 1] vermogen in stappen van 0,3 stops. Wanneer de huidige groep in de TTL-modus staat, kan de FEC-waarde worden gewijzigd van -3 tot 3 in stappen van 0,3 stops. Wanneer de huidige groep in de -- modus staat (flitser uit), veranderen de waarden niet.
4. Druk nogmaals kort op de knop <GR> om de instelling te bevestigen.

[Opmerking 1]
Min. verwijst naar de minimale vermogenswaarde die kan worden ingesteld in de M/Multi-modus.
De minimale vermogenswaarde van de X1C is 1/128 voor de meeste cameraflitsers. De waarde kan echter veranderen in 1/256 bij gebruik in combinatie met Godox-flitsers met een hoog vermogen, bijvoorbeeld AD600, enz.

Multi-flitsinstellingen

Aantal & Frequentie

1. In de multi-flitser (TTL- en M-pictogram worden niet weergegeven), drukt u lang op de knop <MODE> om het submenu voor multi-flitsinstellingen te openen.
2. De twee regels worden afzonderlijk weergegeven als T (flitsmomenten) en H (flitsfrequentie).

3. Druk kort op de knop <GR> om de gerelateerde instellingswaarden te kiezen. Draai aan de keuzeknop om de knipperende instellingen te wijzigen.
4. Blijf kort op de knop <GR> drukken en de knipperende instellingen op de volgende regel kunnen worden gewijzigd.
5. Totdat alle waarden zijn ingesteld. Druk kort op de knop <MODE> om de instellingsstatus te verlaten.
6. In het submenu voor multi-flitsinstellingen drukt u kort op de knop <MODE> om terug te keren naar het hoofdmenu.

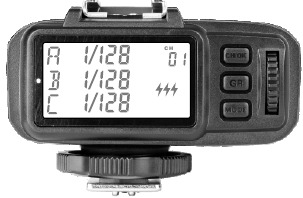

Uitvoerwaarde

1. In de multi-flitser (TTL- en M-pictogram worden niet weergegeven), drukt u kort op de knop <GR> om de huidige groep in te stellen.
2. In de multi-flitsmodus wordt de vermogensafgifte gewijzigd van Min. tot 1/4.


Opmerking: Omdat de flitsmomenten worden beperkt door de flitsuitvoerwaarde en de flitsfrequentie, kunnen de flitsmomenten de bovenste waarde die door het systeem is toegestaan niet overschrijden.
De momenten die naar het ontvangereinde worden getransporteerd, zijn een realtime flitsmoment, die ook gerelateerd is aan de sluiterinstelling van de camera.

Groepsinstellingen

1. Druk lang op de knop <GR> om alle effectieve groepen tegelijkertijd in te stellen.
2. De instellingen van alle effectieve groepen knipperen. Draai aan de keuzeknop om de instellingen te wijzigen, totdat een van de groepsinstellingen de maximale of de minimale waarde bereikt en alle instellingen van de effectieve groepen nu niet meer veranderen.
3. Als de huidige groep in de M-modus staat, kan de vermogenswaarde worden gewijzigd van 1/1 vol vermogen tot Min. vermogen in stappen van 0,3 stops, totdat een van de groepsinstellingen de maximale (1/1) of de minimale (Min.) waarde bereikt. Als de huidige groep in de TTL-modus staat, zullen alle andere groepen die in de M-modus staan hun FEC-waarde tegelijkertijd wijzigen. De FEC-waarde kan worden gewijzigd van -3 tot 3 in stappen van 0,3 stops, totdat een van de groepsinstellingen de maximale (3) of de minimale (-3) waarde bereikt. Als de huidige groep in de -- modus staat (flitser uit), veranderen de waarden niet.
4. Als de groepen in de M-modus of TTL-modus samenwerken, wordt de eerste FEC-waarde die de maximale of de minimale waarde bereikt, beschouwd als de beperking.
5. Druk nogmaals kort op de knop <GR> om de instelling te bevestigen.

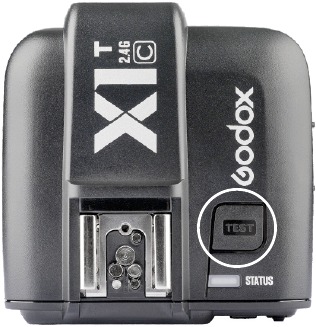

Testflits

1. Druk op de knop <TEST> Trigger om te zien of de flitser normaal werkt of niet.

2. Druk volledig op de knop <TEST> Trigger, en het statusindicatielampje wordt rood en de flitser aan de ontvangende kant kan worden geactiveerd.
3. Gebruik de zender om de camera te bedienen om scherp te stellen of opnamen te maken, en de zender is nu verbonden met de camera (maak geen verbinding met de flitser).
4. In de stand-bymodus kan de TEST-knop worden ingedrukt om de ontvanger te activeren.
5. De instellingen aan de kant van de zender worden tegelijkertijd gesynchroniseerd met de kant van de ontvanger.

Instelling van het instellicht

Dubbelklik op de knop <CH/OK> om het instellicht in/uit te schakelen.

GR-groeperingsmodus instellen

1. Druk op de modusknop <MODE> totdat het pictogram Gr wordt weergegeven, wat aangeeft dat de GR-groeperingsmodus is ingesteld.

2. Om de GR-groeperingsmodus te annuleren, drukt u nogmaals op de knop <MODE> totdat het Gr-pictogram is verdwenen.

Opmerking: de GR-modus kan alleen normaal worden gebruikt bij bevestiging aan de CANON EOS-camera's die na 2012 zijn uitgegeven. In de GR-modus kan multi-flitser niet worden ingesteld.

Automatisch naar energiebesparende modus gaan

1. De flitstrigger gaat naar de stand-bymodus nadat de zender in de slaapmodus is gegaan en de weergaven op het LCD-paneel verdwijnen.
2. Druk op een van de knoppen (volledig op <TEST> gedrukt/<CH/OK>/<GR>/<MODE>) om de flitstrigger te activeren. Als de zender is aangesloten op de CANON EOS-camera, kan het systeem ook worden geactiveerd door de sluiter half in te drukken.
3. Als de zender is ingesteld op de modus met enkel contact ( wordt weergegeven), gaat het systeem niet naar de energiebesparende modus.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser. Het pictogram "√" geeft aan dat de aangepaste flitsfunctie wordt ondersteund, maar "0" geeft aan dat de aangepaste functie niet wordt ondersteund.

Aangepaste functies nr.	Functies	Instellingstekens	Instellingen en beschrijving	Toepassing
C.Fn-00	Synchronisatievertraging instellen	00	Geen vertraging	√
		1~100	Synchronisatievertraging N*100 us (synchronisatievertraging pictogram wordt weergegeven.)
C.Fn-01	Modus met enkel contact	--	UIT	√
		on	AAN (het pictogram voor de modus met enkel contact wordt weergegeven.)
C.Fn-01	Modus met enkel contact	on	Het is raadzaam om de zender in te stellen op de modus met enkel contact wanneer u deze gebruikt om de flitser te activeren via een PC-kabel of via het enkele contact van de camera.	√
C.Fn-02	Zoominstelling	--	UIT	√
		AU	Verandert met de zoomwaarde van de camera.
		20,24,28,35,50,70, 80,105,135,200	Zoom (20/24/28/35/50/70/80/105/135/200 mm)
C.Fn-03	PC-synchronisatie-aansluiting als een in-/uitgang	In	PC-synchronisatie-aansluiting maakt verbinding met de camera als een ingang	√
		ou	PC-synchronisatie-aansluiting maakt verbinding met de flitser als een uitgang
C.Fn-04	Tweede gordijnsynchronisatie [Opmerking 2]	--	Tweede gordijnsynchronisatie uit	√
		on	Tweede gordijnsynchronisatie aan
C.Fn-05	Minimale vermogenswaarde in M/Multi-modus	1/128	1/128	√
		1/256	1/256
C.Fn-06	Weergegeven groepen	03	3 groepen worden weergegeven	√
		05	5 groepen worden weergegeven
C.Fn-07	Pieptoon AAN/UIT	--	Schakel de pieptoon op de ontvangende kant uit	√
		on	Schakel de pieptoon op de ontvangende kant in
C.Fn-08	Verzend de instellingswaarde geforceerd	--	Verzend alleen nadat de instellingswaarden zijn gewijzigd.	√
		on	Verzend de instellingswaarden geforceerd voordat u opnamen maakt, zelfs als de waarden niet zijn gewijzigd.
C.Fn-09	APP-modus	--	De zender bevindt zich in de mastermodus, waarmee de modus en de uitvoer van de ontvanger aan de kant van de zender kunnen worden ingesteld.	√
		on	Open de APP-modus en de zender kan alleen flitsen activeren. Alleen kanaal- en aangepaste instellingen kunnen worden aangepast en het LCD-paneel geeft APP weer.
Dubbelklik op de CH-knop om het instellicht van de ontvangende kant in/uit te schakelen.				√
Druk op de knop TEST om de flitstrigger in te schakelen. Wanneer het statusindicatielampje twee keer knippert, betekent dit dat de effectieve afstand minder dan 30 meter is, waardoor de zender en de ontvanger normaal kunnen communiceren, ongeacht hoe dicht ze bij elkaar zijn.				√

[Opmerking 2]:
De tweede gordijnsynchronisatie kan niet worden ingesteld via de externe flitsfuncties van de camera.
Bij gebruik van de tweede gordijnsynchronisatie is het effectieve sluitertijdbereik van 1/30s tot 30s. Wanneer de sluitertijd is ingesteld als buLb of sneller is dan 1/30s, zijn de instellingen ongeldig.
Nadat de tweede gordijnsynchronisatie is ingeschakeld, is deze effectief, zelfs als HSS is ingesteld en het sluitertijdbereik van 30s tot 1/30s is.
Nadat de tweede gordijnsynchronisatie is ingeschakeld, zijn de instellingen voor synchronisatievertraging ongeldig.

1. Houd de knop <CH/OK> 2 seconden of langer ingedrukt totdat <Fn> wordt weergegeven.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de keuzeknop om het nummer van de aangepaste functie te kiezen.
3. Wijzig de instelling.
   • Druk op de knop <GR> totdat het nummer van de aangepaste functie knippert.
   • Draai aan de keuzeknop om het gewenste nummer in te stellen. Door op de knop <GR> te drukken, worden de instellingen bevestigd.
   • Druk op de knop <MODE> om de C.Fn-instellingen te verlaten.

Draadloze ontspanmodus

Druk de knop <TEST> Trigger half in om scherp te stellen. Druk de knop <TEST> Trigger volledig in en het statusindicatielampje wordt rood. Nu is de camera klaar om opnamen te maken. Wanneer u de knop loslaat, gaat het statusindicatielampje uit.

De camera instellen

Gebruik de externe flitsfunctie op de camera om de instelling te doen.

Opmerking:

1. De GR-modus kan alleen normaal worden gebruikt bij bevestiging aan de CANON EOS-camera's die na 2012 zijn uitgegeven. Als het cameramodel de GR-groeperingsflitsmodus niet ondersteunt, wordt de NON GR-modus automatisch gewijzigd.
2. In de NON-GR-modus is Ration Off stabiel ingesteld in de TTL-modus, terwijl A:B C stabiel is ingesteld in de M-modus.

De ontvanger instellen

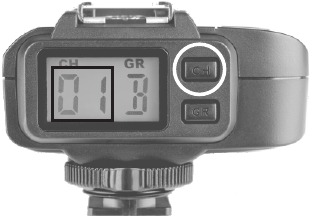

Kanaalinstelling

1. Druk kort op de <CH> Button (knop) en het kanaalnummer verhoogt elke keer met één stap.
2. Houd de <CH> Button (knop) lang ingedrukt om de snellere aanpassingsmodus te activeren. Het kanaalnummer zal in deze modus snel toenemen.
3. Laat de <CH> Button (knop) los en het huidige kanaalnummer wordt bevestigd.
4. Het kanaalnummer loopt op van 1 tot 32. Wanneer het huidige kanaal 32 is, drukt u nogmaals op de <CH> Button (knop) en kanaal 1 wordt op het paneel weergegeven.

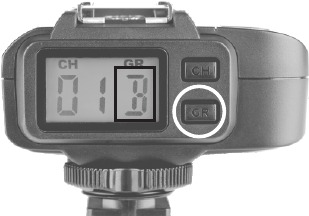

Groepsinstellingen

1. Druk kort op de <GR> Button (knop) en het groepsnummer verhoogt elke keer met één stap.
2. Houd de <GR> Button (knop) lang ingedrukt om de snellere aanpassingsmodus te activeren. Het groepsnummer zal in deze modus snel toenemen.
3. Laat de <GR> Button (knop) los en het huidige groepsnummer wordt bevestigd.
4. Het groepsnummer loopt op van A tot E. Wanneer de huidige groep E is, drukt u nogmaals op de <GR> Button (knop) en groep A wordt op het paneel weergegeven.

Let op: als de zender in hetzelfde kanaal is ingesteld op de NON-GR-groeperingsmodus, veranderen de effectieve groepen van de ontvanger van A naar C. Zorg ervoor dat de groep van de ontvanger is ingesteld op A/B/C. Als de zender in hetzelfde kanaal is ingesteld op de GR-groeperingsmodus, veranderen de effectieve groepen van de ontvanger van A naar E.

Automatisch overschakelen naar energiebesparende modus

1. Het systeem gaat in de stand-bymodus nadat de zender in de stand-bymodus is gegaan. En de displays op het LCD-paneel verdwijnen nu.
2. Om het systeem te activeren, drukt u op de <TEST> Button (knop) of de <GR> Button (knop). Door de <TEST> Trigger Button (triggerknop) van de zender volledig in te drukken, kan ook het systeem van de ontvanger worden geactiveerd. Als de zender is bevestigd aan de CANON EOS-camera, kan het systeem ook worden geactiveerd door de camerasluiter half in te drukken.

De bedieningsmethode selecteren

Zender:

X1C-bedieningsmethode 1 (standaard)
TTL/M-modus (in de GR-modus of NON-GR-modus)
Button (knop)	Operation (bewerking)	Function (functie)
CH/OK	Short press (kort indrukken)	(onder normale status) CH-instellingen openen; (onder instellingen) Bevestigen en terugkeren naar de normale status
	Double-click (dubbelklikken)	De AAN/UIT van het instellicht bedienen
	Long press (lang indrukken) gedurende 2 seconden	C.Fn aangepaste instellingen openen
	Long press (lang indrukken) gedurende 5 seconden	De bedieningsmethoden omschakelen (methode 1/methode 2)
GR	Short press (kort indrukken)	De POWER/FEC-instellingen selecteren
	Long press (lang indrukken) gedurende 2 seconden	Alle groepen selecteren
MODE	Short press (kort indrukken)	(onder normale status) De < Group (groep)>-modus omschakelen (TTL/M/OFF in de GR-modus; TTL/M/Multi in de NON-GR-modus)
Select Dial (selecteer draaiknop)	Status	Function (functie)
	Normal (normaal)	De < Group (groep)> instellen
	Set the channel (het kanaal instellen)	Het kanaalnummer aanpassen
	Set the group (de groep instellen)	De POWER/FEC-hoeveelheid van de groep aanpassen
Multi-modus (in de NON-GR-modus)
Button (knop)	Operation (bewerking)	Function (functie)
CH/OK	Short press (kort indrukken)	(onder normale status) CH-instellingen openen; (onder instellingen) Bevestigen en terugkeren naar de normale status
	Double-click (dubbelklikken)	De AAN/UIT van het instellicht bedienen
	Long press (lang indrukken) gedurende 2 seconden	C.Fn aangepaste instellingen openen
	Long press (lang indrukken) gedurende 5 seconden	De bedieningsmethoden omschakelen (methode 1/methode 2)
GR	Short press (kort indrukken)	(onder PTH-status) Tijden /frequentie hz instellen
MODE	Short press (kort indrukken)	(onder normale status) De < Group (groep)>-modus omschakelen (TTL/M/Multi)
	Long press (lang indrukken) gedurende 2 seconden	(onder PTH-status) Terugkeren naar de normale status PTH-status openen (T-tijden en H-hz)
Select Dial (selecteer draaiknop)	Status	Function (functie)
	Normal (normaal)	Geen (3 groepen) / Draaien (5 groepen) [Opmerking 3]
	Set the channel (het kanaal instellen)	Het kanaalnummer aanpassen
	Set the Group (de groep instellen)	De sterkte van de groep aanpassen
	Set the flash times (de flitstijden instellen)	De hoeveelheid tijden aanpassen
	Set the flash frequency (de flitsfrequentie instellen)	De hoeveelheid frequentie aanpassen
X1C-bedieningsmethode 2
TTL/M-modus
Button (knop)	Operation (bewerking)	Function (functie)
CH/OK	Short press (kort indrukken)	(onder normale status) CH-instellingen openen; (onder instellingen) Bevestigen en terugkeren naar de normale status
	Double-click (dubbelklikken)	De AAN/UIT van het instellicht bedienen
	Long press (lang indrukken) gedurende 2 seconden	C.Fn aangepaste instellingen openen
	Long press (lang indrukken) gedurende 5 seconden	De bedieningsmethoden omschakelen (methode 1/methode 2)
GR	Short press (kort indrukken)	De groep omlaag selecteren
	Double-click (dubbelklikken)	De groep omhoog selecteren
	Long press (lang indrukken) gedurende 2 seconden	Alle groepen selecteren
MODE	Short press (kort indrukken)	De flitsmodus van de groep omschakelen (TTL/M/OFF)
Select Dial (selecteer draaiknop)	Status	Function (functie)
	Normal (normaal)	Geen (3 groepen) / Draaien (5 groepen) [Opmerking 3]
	Set the channel (het kanaal instellen)	Het kanaalnummer instellen
	Set the group (de groep instellen)	De POWER/FEC-hoeveelheid van de groep aanpassen
Multi-modus (in de NON-GR-modus)
Button (knop)	Operation (bewerking)	Function (functie)
CH/OK	Short press (kort indrukken)	(onder normale status) CH-instellingen openen; (onder instellingen) Bevestigen en terugkeren naar de normale status
	Double-click (dubbelklikken)	De AAN/UIT van het instellicht bedienen
	Long press (lang indrukken) gedurende 2 seconden	C.Fn aangepaste instellingen openen
	Long press (lang indrukken) gedurende 5 seconden	De bedieningsmethoden omschakelen (methode 1/methode 2)
GR	Short press (kort indrukken)	De groep omlaag selecteren (onder PTH-status) Tijden /hz instellen
	Double-click (dubbelklikken)	De groep omhoog selecteren
MODE	Short press (kort indrukken)	(onder normaal) De modus van de < group (groep)> omschakelen (TTL/M/Multi) (onder PTH-status) Terugkeren naar de normale status
	Long press (lang indrukken) gedurende 2 seconden	PTH-status openen (T- tijden en H-hz)
Select Dial (selecteer draaiknop)	Status	Function (functie)
	Normal (normaal)	Geen (3 groepen) / Draaien (5 groepen) [Opmerking 3]
	Set the channel (het kanaal instellen)	Het kanaalnummer aanpassen
	Set the Group (de groep instellen)	De sterkte van de groep aanpassen
	Set the flash times (de flitstijden instellen)	De hoeveelheid tijden aanpassen
	Set the flash frequency (de flitsfrequentie instellen)	De hoeveelheid frequentie aanpassen
Ontvanger:
Button (knop)	Operation (bewerking)	Function (functie)
CH	Short press (kort indrukken)	Het kanaalnummer omhoog selecteren
	Double-click (dubbelklikken)	Het kanaalnummer omlaag selecteren
GR	Short press (kort indrukken)	Het groepsnummer omhoog selecteren
	Double-click (dubbelklikken)	Het groepsnummer omlaag selecteren

[Opmerking 3]
Er zijn slechts 5 groepen in de GR-modus, terwijl er 3 groepen zijn in andere modi.
Kies 3 of 5 groepen door C.Fn-06 in te stellen op 03 of 05.

Het apparaat onderhouden

• Vermijd plotselinge vallen. Het apparaat kan defect raken na sterke schokken, stoten of overmatige belasting.
• Houd het droog. Het product is niet waterdicht. Er kunnen storingen, roest en corrosie optreden die niet meer te repareren zijn als het in water is gedrenkt of is blootgesteld aan een hoge luchtvochtigheid.
• Vermijd plotselinge temperatuurveranderingen. Er treedt condensatie op bij plotselinge temperatuurveranderingen, zoals in de situatie wanneer de transceiver in de winter vanuit een gebouw met een hogere temperatuur naar buiten wordt gebracht. Plaats de transceiver vooraf in een handtas of plastic zak.
• Houd het uit de buurt van sterke magnetische velden. Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders leidt tot storingen.

Technische gegevens

Compatibele cameramodellen

Canon EOS SLR digitale camera's:
1Dx Mark II, 1Dx, 5Ds/5Dsr, 5D Mark IV, 5D Mark III, 5D Mark II, 5D, 7D Mark II, 6D, 7D, 80D, 77D, 70D, 60D, 50D, 40D, 30D, 750D/760D, 100D, 800D, 700D, 650D, 600D, 550D, 500D,450D, 400D DIGITAL(EOS Kiss Digital X), 350D DIGITAL, 1300D(Rebel T6),1200D, 1100D, 1000D, M6, M5, M3,

Aandachtspunten

1. Kan de flitser of camerasluiter niet activeren. Zorg ervoor dat de batterijen correct zijn geïnstalleerd en dat de aan/uit-schakelaar is ingeschakeld. Controleer of de zender en de ontvanger op hetzelfde kanaal zijn ingesteld, of de hotshoe-bevestiging of verbindingskabel goed is aangesloten en of de flitsertriggers op de juiste modus zijn ingesteld.
2. Camera maakt foto's, maar stelt niet scherp. Controleer of de focusmodus van de camera of lens is ingesteld op MF. Zo ja, stel deze dan in op AF.
3. Signaalstoring of opname-interferentie. Wijzig een ander kanaal op het apparaat.
4. Beperkte werkafstand of ontbrekende flitser. Controleer of de batterijen leeg zijn. Zo ja, vervang ze dan.
5. Geen of wordt weergegeven op de camerazoeker, hoewel de camera op de zender is gemonteerd en de aan/uit-schakelaar is ingeschakeld. Dit is het gevolg van een ongebruikelijke werking van de zender. Controleer en zorg ervoor dat de flitsertrigger goed is aangesloten op de camera via Hot Shoe Camera Connection en schakel de zender opnieuw in.

Waarschuwing

Niet demonteren. Indien reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.
Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden. Buiten bereik van kinderen houden.
Gebruik de flitser niet in de buurt van ontvlambare gassen. Let in bepaalde omstandigheden op de relevante waarschuwingen.
Laat het product niet achter en bewaar het niet als de omgevingstemperatuur hoger is dan 50℃.
Schakel de flitsertrigger onmiddellijk uit in geval van storing.
Neem voorzorgsmaatregelen bij het hanteren van batterijen

• Gebruik alleen batterijen die in deze handleiding worden vermeld. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende types tegelijkertijd.
• Lees en volg alle waarschuwingen en instructies van de fabrikant.
• Batterijen mogen niet worden kortgesloten of gedemonteerd.
• Plaats batterijen niet in vuur en stel ze niet bloot aan directe hitte.
• Probeer niet om batterijen omgekeerd of achterstevoren te plaatsen.
• Batterijen zijn gevoelig voor lekkage wanneer ze volledig ontladen zijn. Om schade aan het product te voorkomen, moet u de batterijen verwijderen wanneer het product lange tijd niet wordt gebruikt of wanneer de batterijen leeg zijn.
• Als er vloeistof uit de batterijen in contact komt met de huid of kleding, spoel dan onmiddellijk met vers water.

GODOX Photo Equipment Co., Ltd.
Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong
Town, Baoan District, Shenzhen 518103, China
Tel: +86-755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox X1C - TTL draadloze flitstrigger handleiding

Beschikbare talen
