Godox X3 O Handleiding

Voorwoord

De TTL draadloze flitstrigger X3 O, wordt geleverd met een compact formaat en een gewicht van 48 g, ondersteunt TTL-flits en HSS, tot 1/8000s flitssynchronisatiesnelheid. Hij is niet alleen compatibel met camera's met Olympus/Panasonic-hotshoes, maar kan ook cameraflitsen, buitenflitsen, studioflitsen en retroflitsen aansturen die zijn uitgerust met Godox 2.4GHz draadloze X-systemen. Het uitstekende anti-interferentievermogen, 32 kanalen samen met 99 ID's zorgen voor stabiele prestaties in een ingewikkelde omgeving, waardoor fotografen meer flexibiliteit en creatieve mogelijkheden krijgen.

Niet uit elkaar halen. Indien reparaties noodzakelijk zijn, moet dit product worden opgestuurd naar ons bedrijf of een geautoriseerd onderhoudscentrum.
Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Buiten bereik van kinderen bewaren.
Niet gebruiken in brandbare en explosieve omgevingen. Let op de relevante waarschuwingsborden.
Laat het product niet achter en bewaar het niet als de omgevingstemperatuur hoger is dan 50.
Als er een storing optreedt, schakel dan onmiddellijk de stroom uit.

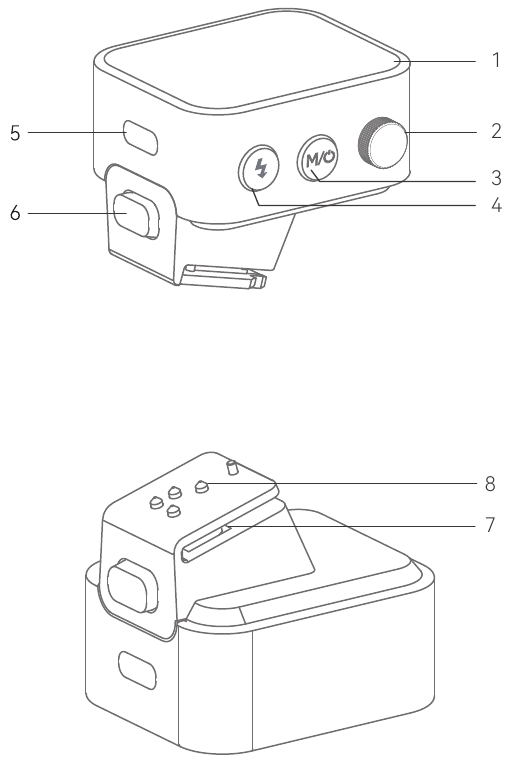

Namen van onderdelen

Behuizing

1. Touchscreen
2. Selectiewiel
3. <> Knop
4. Testknop
5. USB-C-oplaad-/firmware-upgrade poort
6. Installatie-/losmaakknop
7. Bevestigingssleuf
8. Hotshoe-camera aansluiting

Belangrijke tips: Als er afwijkingen optreden, druk dan tegelijkertijd op de selectiewiel < > en de testknop < > om het apparaatsysteem te resetten, houd vervolgens de aan/uit-knop < > ingedrukt om opnieuw op te starten.
Wanneer u de flitstrigger moet loskoppelen, houdt u de installatie-/losmaakknop ingedrukt en pakt u de hotshoe vast om deze horizontaal los te koppelen.

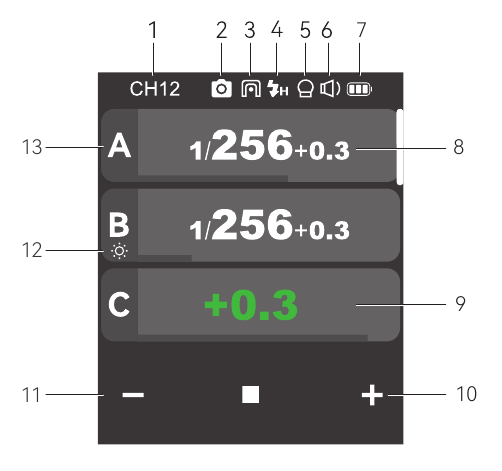

Display paneel

1. Kanaal (32)
2. Camera-aansluiting
3. Legacy Hotshoe
4. <> betekent snelle synchronisatie
   <> betekent synchronisatie met het achterste gordijn
   <> betekent synchronisatie met het voorste gordijn
5. Master bediening modellering lamp
6. Zoemer
7. Batterij niveau indicator
8. Output vermogens niveau
9. Belichtings compensatie waarde
10. Parameters <+>
11. Parameters <->
12. Modellering lamp van de groep
13. Groep

Weergave van meerdere groepen

Weergave van één groep

C.Fn. Instellingen weergave

Instructie voor aanraakbediening

1. De parameters op het scherm kunnen worden aangepast met aanraakbedieningen.
2. In de hoofdinterface schuift u het scherm omhoog of omlaag om de vermogensstappen of flitsbelichtingswaarden van meerdere groepen te controleren.
3. Als u vanuit de hoofdinterface naar de multi-flitsinterface moet overschakelen, schuift u het scherm omlaag vanaf de bovenkant om <Multi> (Multi) weer te geven, drukt u erop om de multi-flitsinstelling te openen.
4. Als u vanuit de multi-flitsinterface naar de hoofdinterface moet overschakelen, schuift u het scherm omlaag vanaf de bovenkant om <Home> (Home) weer te geven, drukt u erop om de hoofdinterface te openen.
5. Ongeacht of u zich in de hoofdinterface of in de multi-flitsinterface bevindt, schuift u het scherm omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, drukt u erop om de C.Fn.-menu-instellingen te openen.
6. In de menu-interface kunt u van links naar rechts over het scherm schuiven om terug te keren naar de hoofdinterface.
7. In de submenu-interface kunt u van links naar rechts over het scherm schuiven om terug te keren naar de vorige menu-interface.
8. In de weergave-interface voor één groep kunt u van links naar rechts over het scherm schuiven om naar de weergave-interface voor meerdere groepen te gaan.
9. In de weergave-interface voor één groep kunt u de groep wijzigen door omhoog of omlaag over het scherm te schuiven.
10. In de weergave-interface voor één groep drukt u op <M> om over te schakelen naar de TTL automatische flitsmodus, drukt u op <TTL> om over te schakelen naar de M handmatige flitsmodus.
11. U kunt over de voortgangsbalk schuiven om de vermogensstappen of flitsbelichtingswaarden in elke interface snel aan te passen.
12. Druk op <-> om de parameterwaarden te verlagen, druk op <+> om de parameterwaarden te verhogen.
13. Druk op < > om het scherm te vergrendelen. Wanneer op het scherm "Press for 2s to unlock" (Druk 2 seconden om te ontgrendelen) wordt weergegeven, kunt u het scherm 2 seconden ingedrukt houden om te ontgrendelen.
14. Druk op < > en < >, als ze oplichten, betekent dit dat de functies zijn ingeschakeld, anders zijn de functies uitgeschakeld.

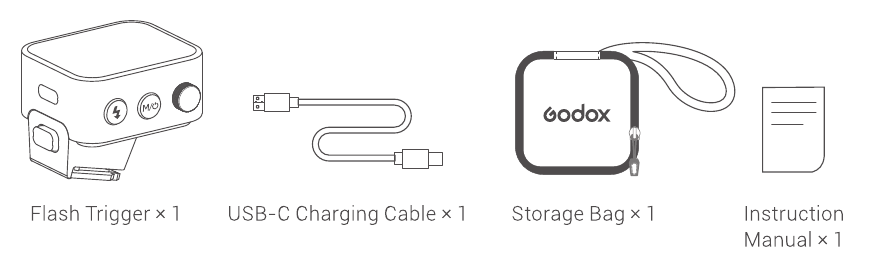

Wat zit erin

Als een draadloze retro camera flitstrigger

Neem Lux Master als voorbeeld:

1. Schakel de camera uit en monteer de flitstrigger op de camera-hotshoe. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 O omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn.-menu te openen en druk vervolgens op <Wireless> om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waarop u de flitsmodus en het outputvermogensniveau van groepen kunt instellen.

3. Schakel de retro cameraflits Lux Master in, druk op de MENU-knop om de hoofdinterface te openen, draai aan de instelknop naar draadloos en druk vervolgens op de instelknop om de draadloze interface te openen.

1. Schuif over het scherm om CH, GR of ID-instelling te selecteren, druk erop om een bepaalde instelling te openen en schuif vervolgens om de parameters in te stellen. Stel de kanalen en ID's van de flitser en X3 O op hetzelfde in.
2. Druk op "Wireless Sync" (Draadloze synchronisatie) van de flitstrigger en het draadloze synchronisatie-icoon van Lux Master kan de kanalen en ID's van hen op hetzelfde instellen.

4. Druk op de camerasluiter om te activeren.

1. Schakel de camera uit en monteer de flitstrigger op de camera-hotshoe. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 O omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn.-menu te openen en druk vervolgens op <Wireless> om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waarop u de flitsmodus en het outputvermogensniveau van groepen kunt instellen.

Als een draadloze cameraflitstrigger

Neem de V1-serie cameraflits als voorbeeld:

1. Schakel de camera uit en monteer de flitstrigger op de camera-hotshoe. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 O omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn.-menu te openen en druk vervolgens op <Wireless> om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waarop u de flitsmodus en het outputvermogensniveau van groepen kunt instellen.

3. Schakel de cameraflits V1 in, druk op de draadloze instelknop en < > en <RX> icoon worden weergegeven op het LCD-paneel. Druk op de < MENU > knop om het C.Fn.-menu te openen, stel het kanaal en de ID hetzelfde in als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de cameraflitsen van andere modellen.
4. Druk op de camerasluiter om te activeren.

Als een draadloze buitenflitstrigger

Neem AD600Pro als voorbeeld:

1. Schakel de camera uit en monteer de flitstrigger op de camera-hotshoe. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 O omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn.-menu te openen en druk vervolgens op <Wireless> om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waarop u de flitsmodus en het outputvermogensniveau van groepen kunt instellen.

3. Schakel de buitenflits in en druk op de draadloze instelknop en de < > wordt weergegeven op het LCD-paneel. Houd de <GR/CH>-knop lang ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk op de < GR/CH>-knop om dezelfde groep in te stellen als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de buitenflitsen van andere modellen.
4. Druk op de camerasluiter om te activeren.

Als een draadloze studioflitstrigger

Neem QTIII als voorbeeld:

1. Schakel de camera uit en monteer de flitstrigger op de camera-hotshoe. Schakel vervolgens de flitstrigger en de camera in.
2. Schuif het scherm van X3 O omlaag vanaf de bovenkant om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn.-menu te openen en druk vervolgens op <Wireless> om CH en ID in te stellen. Schuif het scherm van links naar rechts om terug te keren naar de hoofdinterface, waarop u de flitsmodus en het outputvermogensniveau van groepen kunt instellen.
3. Sluit de studioflits aan op de stroombron en schakel deze in. Druk op de MODE/Wireless-knop om de < > op het paneel weer te geven en de 2.4GHz draadloze modus te openen. Houd de <GR/CH>-knop ingedrukt om hetzelfde kanaal in te stellen als de flitstrigger en druk op de < GR/CH >-knop om dezelfde groep in te stellen als de flitstrigger.
   Opmerking: raadpleeg de relevante handleiding bij het instellen van de studioflitsen van andere modellen.
4. Druk op de camerasluiter om te activeren.
   Opmerking: Aangezien de minimale outputwaarde van de studioflits 1/32 is, moet de outputwaarde van de flitstrigger worden ingesteld op of hoger dan 1/32. Aangezien de studioflits geen TTL- en multi-flitsfuncties heeft, moet de flitstrigger in de M-modus worden ingesteld bij het activeren.

Aan/uit-schakelaar

Houd de < > knop ingedrukt totdat het "Godox"-pictogram op het scherm verschijnt, dit betekent dat het apparaat is ingeschakeld. Houd de <> knop ingedrukt in de ingeschakelde status totdat het scherm zwart wordt, dan is het apparaat uitgeschakeld.
Opmerking: Om stroomverbruik te voorkomen, schakelt u het apparaat uit wanneer het niet in gebruik is. Stel de standby-tijd (30min/60min/90min) in <Setting> (Instelling) — <Auto Off> (Automatisch uitschakelen) in. Als de flitstrigger een laag batterijniveau heeft, laad hem dan op voordat u hem opzij legt.

Kanaalinstelling

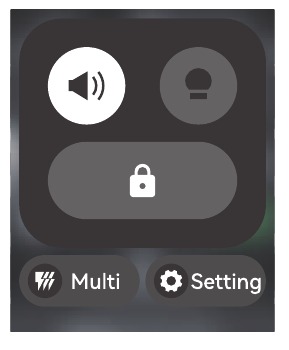

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de <> knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op <Wireless> (Draadloos) om de draadloze instellingen te openen. Schuif de <CH> aan de linkerkant om het kanaal in te stellen tussen 1 en 32. Schuif vervolgens het scherm van links naar rechts of druk op de <> knop om terug te keren naar de hoofdinterface.

Opmerking: Stel de flitstrigger en de ontvanger in op hetzelfde kanaal voor gebruik.

ID-instelling

Naast het wijzigen van het draadloze transmissiekanaal om interferentie te voorkomen, kunnen we ook de draadloze ID wijzigen om interferentie te voorkomen.

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de < > knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op <Wireless> (Draadloos) om de draadloze instellingen te openen. Schuif de <ID> aan de rechterkant om de ID in te stellen tussen OFF en 1 tot 99. Schuif vervolgens het scherm van links naar rechts of druk op de <> knop om terug te keren naar de hoofdinterface.

Draadloze synchronisatie

Als u X3 O nodig heeft om Lux Master te bedienen om te flitsen, dan kan de draadloze synchronisatiefunctie hun kanalen en ID's snel hetzelfde instellen.
Druk eerst op de "Wireless Sync" (Draadloze synchronisatie) van de flitstrigger. Druk vervolgens op het draadloze synchronisatiepictogram van Lux Master.
Opmerking: de draadloze functie moet zijn ingeschakeld om draadloze synchronisatie mogelijk te maken

Reservekanaalinstellingen scannen

De functie voor het scannen van reservekanalen is handig om interferentie van anderen die hetzelfde kanaal gebruiken te vermijden.

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de <> knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op <Wireless> (Draadloos) om de draadloze instellingen te openen. Druk op <SCAN> (Scannen) om het scannen te starten, waarna zes reservekanalen op het scherm worden weergegeven. Klik op het gewenste kanaal, de flitstrigger wordt automatisch op dat kanaal ingesteld.

ZOOM-instelling

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de < > knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op < > om de ZOOM-instelling te openen, schuif de zoomwaarde om aan te passen tussen Auto en 24 mm tot 200 mm.

Synchronisatie-instelling

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de <> knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op < > om de synchronisatie-instelling te openen, u kunt kiezen tussen synchronisatie van het voorste gordijn, snelle synchronisatie
3. Synchronisatie van het achterste gordijn: Druk op de "OK" (OK)-knop op de Olympus-camera of de "MENU" (MENU)-knop op de Panasonic-camera om de instellingsmodus voor synchronisatie van het achterste gordijn te openen. Wanneer de < > op het scherm verschijnt, stelt u de camera in op de 2e-C sluiter.

Opnamemodus-instelling

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de <> knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op <> om de opnamemodus-instelling te openen, u kunt kiezen tussen de modus voor één opname / de modus voor alle opnamen/L-858-modus.
   Modus voor één opname: In de M- en Multimodus verzendt de leidende eenheid alleen triggersignalen naar de volgende eenheid, wat geschikt is voor fotografie door één persoon vanwege het voordeel van energiebesparing.
   Modus voor alle opnamen: De leidende eenheid verzendt parameters en triggersignalen naar de volgende eenheid, wat geschikt is voor fotografie door meerdere personen. Deze functie verbruikt echter snel stroom.

L-858: De flitsparameters kunnen rechtstreeks op de Sekonic L-858-lichtmeter worden aangepast wanneer deze ermee wordt gecombineerd, en de zender verzendt alleen een SYNC-signaal. De hoofdinterface geeft alleen L-858 weer wanneer deze is ingeschakeld, alle parameters zijn niet beschikbaar om aan te passen, omdat alleen de flitstriggerfunctie beschikbaar is.

Legacy Hotshoe

1. Schuif in de hoofdinterface het scherm van de bovenkant omlaag om <Setting> (Instelling) weer te geven, druk op <Setting> (Instelling) om het C.Fn-menu te openen. Of u kunt op de <> knop drukken om <Setting> (Instelling) op het scherm weer te geven en vervolgens op <Setting> (Instelling) drukken om het C.Fn-menu te openen.
2. Druk op de < > om de legacy hotshoe-instelling te openen en kies om in of uit te schakelen. De multi-modus, TTL-modus en alle-opname-modus zijn niet beschikbaar wanneer de legacy hot shoe is ingeschakeld.
3. Het legacy hotshoe-pictogram < > wordt weergegeven op de hoofdinterface wanneer deze is ingeschakeld, dan betekent dit dat de legacy hotshoe-functie beschikbaar is.

Opmerking:

1. Niet alle camera's ondersteunen de legacy hot shoe-functie.
2. De flitsen zijn mogelijk niet gesynchroniseerd als u met een hoge sluitertijd in de legacy hotshoe-modus triggert.

Groepsinstelling

1. Groepsselectie
   Schuif in de hoofdinterface het scherm naar de onderkant totdat <> op het scherm wordt weergegeven, druk op het pictogram om de groepsselectie-instelling te openen, u kunt een groep selecteren tussen A en F en 0 tot 9.
   Opmerking: Groep A-E kan worden ingesteld op de TTL automatische flitsmodus of de M handmatige flitsmodus, terwijl groep F/0-9 standaard is ingesteld op de M handmatige flitsmodus.

2. Multi-groepsweergave
   De hoofdinterface geeft parameters voor meerdere groepen weer na groepsselectie, u kunt het uitgangsvermogen van elke groep controleren.

3. Single-groepsweergave
   Druk in de hoofdinterface op het uitgangsvermogen van een bepaalde groep om meer instellingen te openen, zoals het vermogensniveau, de flitsmodus en de instellamp van die groep.
   In de interface voor single-groepsweergave kunt u de groep wijzigen door het scherm omhoog of omlaag te schuiven.


Instellingen voor uitgangswaarde (vermogensinstellingen)

Multi-groepsweergave in M-modus

Druk op <+> om de uitgangsvermogensniveaus van meerdere groepen tegelijkertijd te verhogen, druk op <-> om de uitgangsvermogensniveaus van meerdere groepen tegelijkertijd te verlagen, die zullen veranderen van Min. naar 1/1 of van Min. naar 10 in stappen van 0,1 of 1/3. De uitgangsvermogensniveaus van meerdere groepen kunnen niet tegelijkertijd worden verhoogd of verlaagd als een bepaalde groep al het laagste of hoogste vermogensniveau heeft bereikt. U kunt ook de voortgangsbalk verschuiven om het uitgangsvermogen snel aan te passen.

Single-groepsweergave in M-modus
Druk op <+> om het uitgangsvermogensniveau van een bepaalde groep te verhogen, druk op <-> om het uitgangsvermogensniveau van een bepaalde groep te verlagen, die zullen veranderen van Min. naar 1/1 of van Min. naar 10 in stappen van 0,1 of 1/3. U kunt ook de voortgangsbalk verschuiven om het uitgangsvermogen snel aan te passen.
Opmerking: M betekent handmatige flitsmodus.
Opmerking: Min. verwijst naar de minimumwaarde die kan worden ingesteld in de M- of multimode. De minimumwaarde kan worden ingesteld op 1/128, 1/256, 1/512, 3.0, 2.0 of 1.0

Instelling flitsbelichtingscompensatie

Multi-groepsweergave in TTL-modus
Druk op <+> om de FEC-waarden van meerdere groepen tegelijkertijd te verhogen, druk op <-> om de FEC-waarden van meerdere groepen tegelijkertijd te verlagen, die zullen veranderen van -3 naar 3 in stappen van 1/3. U kunt ook de voortgangsbalk verschuiven om de FEC-waarden snel aan te passen.
De FEC-waarden van meerdere groepen kunnen niet tegelijkertijd worden verhoogd of verlaagd als een bepaalde groep al de laagste of hoogste FEC-waarde heeft bereikt.

Single-groepsweergave in TTL-modus
Druk op <+> om de FEC-waarde van een bepaalde groep te verhogen, druk op <-> om de FEC-waarde van een bepaalde groep te verlagen, die zullen veranderen van -3 naar 3 in stappen van 1/3. U kunt ook de voortgangsbalk verschuiven om de FEC-waarde snel aan te passen.
Opmerking: TTL betekent automatische flitsmodus.

Multi-flitsinstelling (output, waarde, aantal en frequentie)

In de hoofdinterface veegt u vanaf de bovenkant van het scherm omlaag om <Multi> weer te geven, drukt u erop om de multi-flitsinstelling te openen. Of u kunt op de knop <> drukken om het paneel <Multi> weer te geven en er vervolgens op drukken om de multi-flitsinstelling te openen.

1. Output Power (Min. ~ 1/4 of Min. ~ 8.0)
   Druk op <+> om het outputvermogensniveau te verhogen, druk op <-> om het outputvermogensniveau te verlagen, waardoor het in gehele stappen verandert van Min. naar 1/4 of van Min. naar 8.0. U kunt ook de voortgangsbalk verschuiven om het outputvermogen snel aan te passen.
2. Aantal flitsen
   Verschuif de linkerkolom <Times> om het aantal flitsen aan te passen van 1 tot 100.
3. Flitsfrequentie (Hz)
   Verschuif de rechterkolom <Hz> om de flitsfrequentie aan te passen van 1 tot 199.
4. Groep A/B/C/D/E
   U kunt een bepaalde groep of meerdere groepen selecteren (maximaal vijf groepen).

Opmerking:

1. Aangezien het aantal flitsen wordt beperkt door de outputwaarde en de flitsfrequentie, kan het aantal flitsen niet de bovenwaarde overschrijden die door het systeem is toegestaan. Het aantal dat naar de ontvanger wordt verzonden, is de werkelijke flitstijd, die ook gerelateerd is aan de sluiterinstelling van de camera.
2. Min. verwijst naar de minimumwaarde die kan worden ingesteld in de M- of multi-modus. De minimumwaarde kan worden ingesteld op 1/128, 1/256, 1/512, 3.0, 2.0 of 1.0.

Instelling modelleerlamp

1. Als er meerdere groepen worden weergegeven, veegt u vanaf de bovenkant van het scherm omlaag om < > weer te geven, drukt u erop om de modelleerlamp in/uit te schakelen.
   Opmerking: als de modelleerlamp van een bepaalde groep is uitgeschakeld, kan deze niet samen met andere groepen worden in- of uitgeschakeld.

2. Als er één groep wordt weergegeven, kunt u op < > drukken om te schakelen tussen 3 statussen: < > uit, < > aan of < > PROP automatische modus.
   Opmerking: als de modelleerlamp is ingesteld op de automatische PROP-modus, verandert de helderheid ervan samen met de helderheid van de flitser. Als de modelleerlamp is ingeschakeld, drukt u op <+> om de helderheidswaarde te verhogen, drukt u op <-> om de helderheidswaarde te verlagen, of u kunt ook de voortgangsbalk verschuiven om de helderheid snel aan te passen van 10 tot 100.
   Opmerking: de modellen die de modelleerlamp kunnen gebruiken, zijn de volgende: GSII, SKII, SKIIV, QSII, QDII, DEII, DPII-serie, DPIII-serie, enz. De buitenflitsers AD200 en AD600 kunnen deze functie na een upgrade gebruiken. De nieuwe modellen met modelleerlampen kunnen deze functie ook gebruiken.


Zoemerinstelling

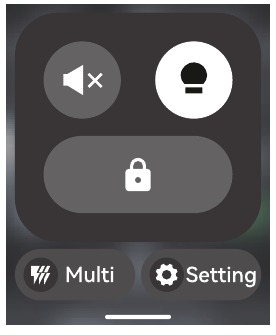

In de hoofdinterface veegt u vanaf de bovenkant van het scherm omlaag om < > weer te geven, of u kunt op de knop <> drukken om het paneel < > weer te geven en er vervolgens op drukken om de zoemerfunctie in of uit te schakelen.
< > betekent dat de zoemerfunctie van de gecontroleerde flitser is ingeschakeld.
< > betekent dat de zoemerfunctie van de gecontroleerde flitser is uitgeschakeld.

Vergrendelingsfunctie

In de hoofdinterface veegt u vanaf de bovenkant van het scherm omlaag om < > weer te geven, of u kunt op de knop <> drukken om het paneel < > weer te geven en er vervolgens op drukken om het scherm te vergrendelen. Wanneer op het scherm "2 seconden ingedrukt houden om te ontgrendelen" wordt weergegeven, betekent dit dat het scherm is vergrendeld en dat er geen bewerkingen beschikbaar zijn. U kunt het scherm of de selectieknop 2 seconden ingedrukt houden om het scherm te ontgrendelen.

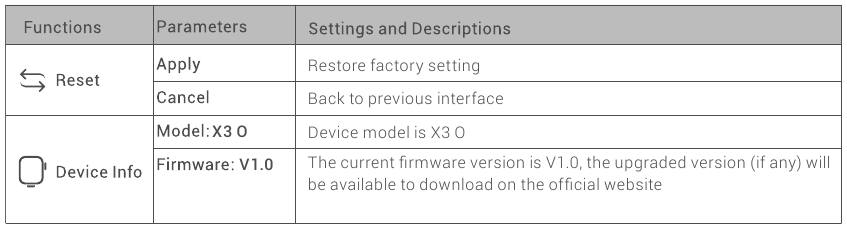

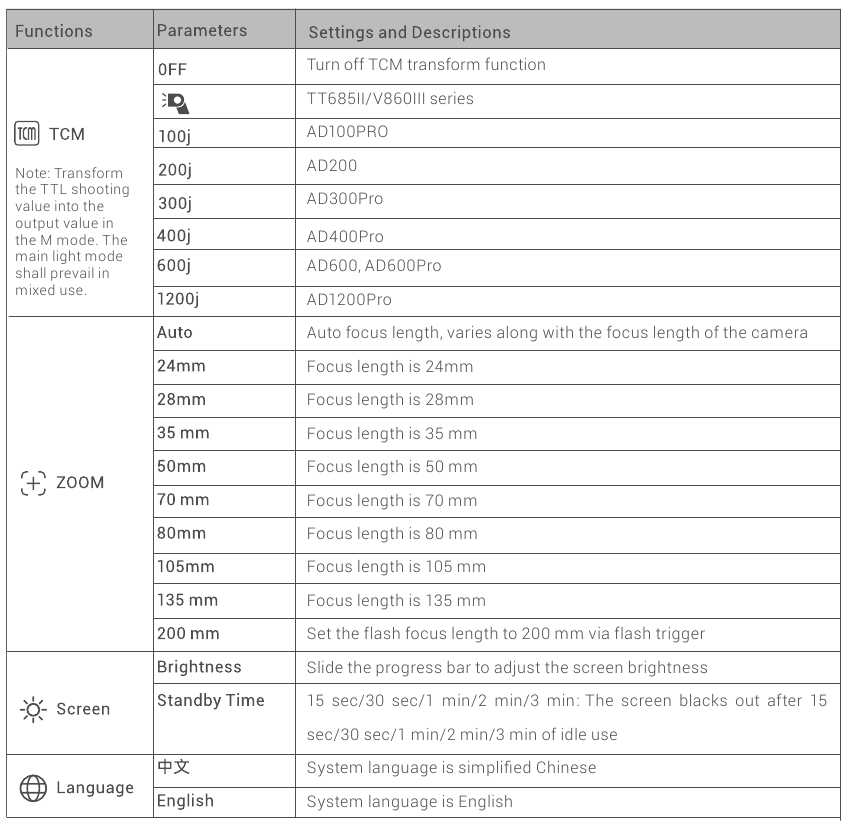

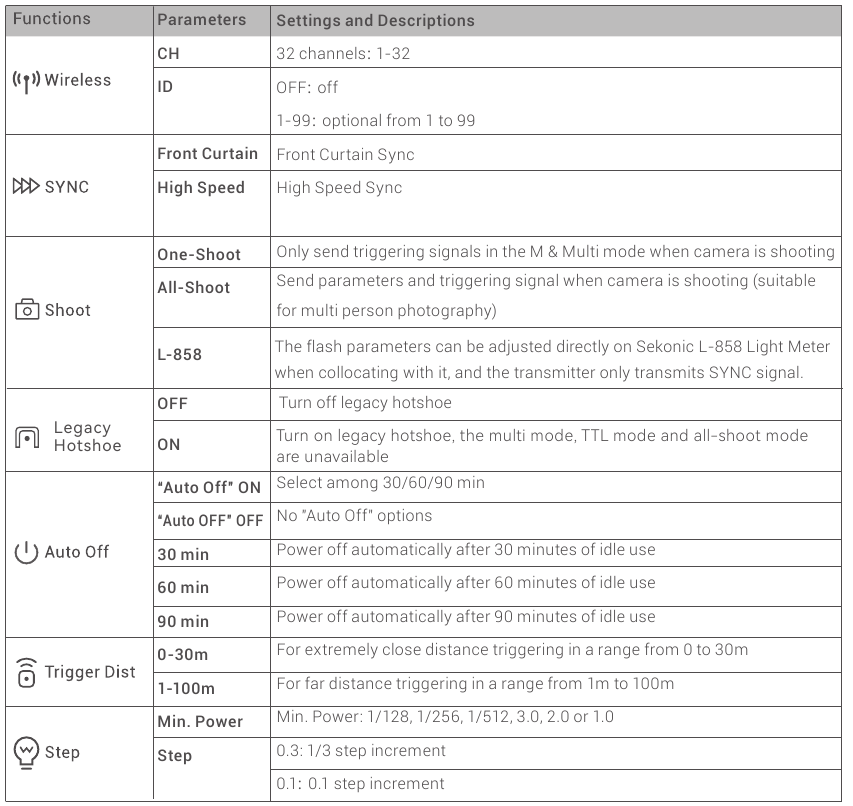

Aangepaste functies instellen

In de hoofdinterface veegt u vanaf de bovenkant van het scherm omlaag om <Setting> weer te geven, drukt u erop om de instellingen voor aangepaste functies te openen. Of u kunt op de knop < > drukken om het paneel < Setting > weer te geven en er vervolgens op drukken om de instellingen voor aangepaste functies te openen. De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser:

Compatibele flitsermodellen

Opmerking: het bereik van ondersteuningsfuncties: de functies die zowel door X3 O als door de flitser worden gebruikt.

Compatibele cameramodellen

Deze flitstrigger kan worden gebruikt op de volgende cameramodellen:
Olympus: PEN-F,E-P3,E-P5,E-PL5,E-PL6,E-PL7,E-PL8,E-M1,E-M10II,E-M10III
Panasonic: DMC-G85,DMC-GH4,DMC-GF1,DMC-GX85,DMC-LX100,DMC-FX2500GK

1. Deze tabel geeft alleen de geteste cameramodellen weer, niet alle Olympus/Panasonic-camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
2. Het recht om deze tabel te wijzigen wordt voorbehouden.

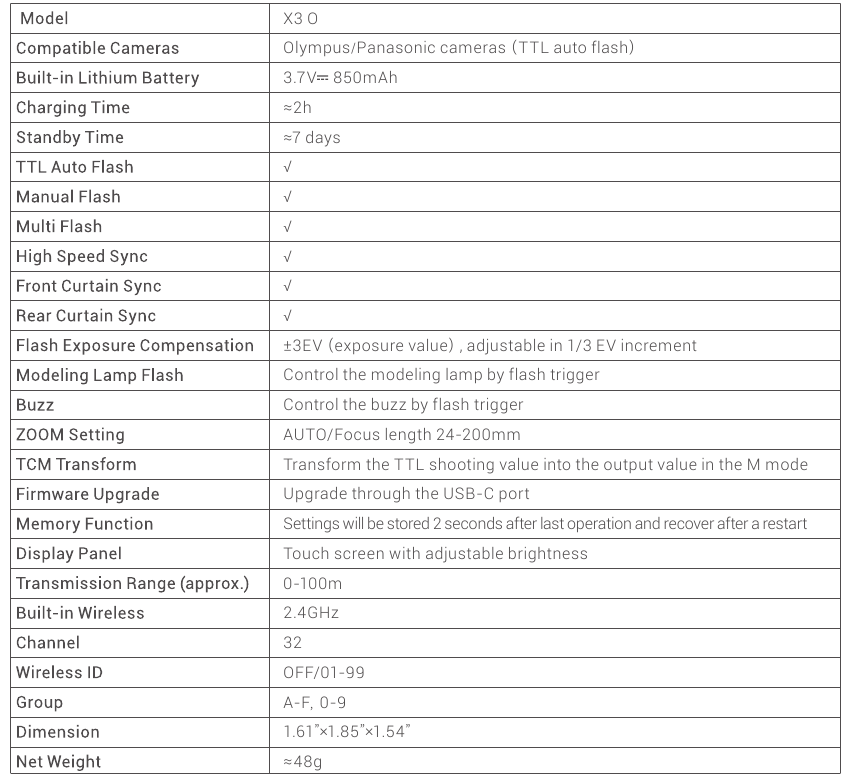

Technische gegevens

Firmware-upgrade

Deze flitstrigger ondersteunt firmware-upgrades via de USB-C-poort. Update-informatie wordt vrijgegeven op onze officiële website.
Aangezien de firmware-upgrade de ondersteuning van de Godox G3 V1.1-software vereist, dient u de "Godox G3 V1.1 firmware-upgradesoftware" te downloaden en te installeren voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmwarebestand.
Instructie voor upgraden: verbind in de ingeschakelde status de X3 O met de computer via een USB-C-kabel en klik op "Firmware Upgrade" (Firmware-upgrade) om de upgrade te starten nadat deze op het scherm wordt weergegeven. Houd in de uitgeschakelde status de instelknop ingedrukt en verbind de X3 O via een USB-C-kabel met de computer om de firmware-upgrade te starten.
Opmerking: raadpleeg de nieuwste elektronische handleiding op onze officiële website, omdat er mogelijk een geüpgradede firmware is. Het zenderscherm wordt zwart als er afwijkingen optreden tijdens het upgraden. De oplossing is om de USB-kabel opnieuw aan te sluiten, de testknop en de selectieknop tegelijkertijd ingedrukt te houden en vervolgens alleen de testknop los te laten totdat "Upgrading" (Upgraden) op de interface verschijnt, waarna het apparaat succesvol kan worden geüpgraded via een USB-kabel.

Aandachtspunten

1. Kan de flitser of camerasluiter niet activeren. Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld. Controleer of de flitstrigger en de ontvanger op hetzelfde kanaal zijn ingesteld, of de hot shoe-bevestiging of aansluitkabel goed is aangesloten en of de flitstriggers op de juiste modus zijn ingesteld.
2. Camera maakt foto's, maar stelt niet scherp. Controleer of de scherpstelmodus van de camera of lens is ingesteld op MF. Zo ja, stel deze dan in op AF.
3. Signaalstoring of schietinterferentie. Wijzig een ander kanaal op het apparaat.

De reden & oplossing voor het niet activeren in Godox 2.4G Wireless

1. Gestoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   Om de kanaalinstelling CH op de flitstrigger aan te passen (10+ kanalen toevoegen) en het kanaal te gebruiken dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur uit tijdens het werken
2. Zorg ervoor dat de flitser zijn recycling heeft voltooid of de continue opnamesnelheid heeft bijgehaald (de flitser gereed-indicator brandt) en dat de flitser zich niet in de staat van oververhittingsbeveiliging of andere abnormale situatie bevindt.
   Verlaag de output van het flitsvermogen. Als de flitser in de TTL-modus staat, probeer deze dan te wijzigen in de M-modus (een preflash is vereist in de TTL-modus)
3. Of de afstand tussen de flitstrigger en de flitser te klein is of niet (<0.5m).
   Schakel de "draadloze modus voor korte afstand" in op de flitstrigger.
   Stel de triggerafstand in op 0-30 m
4. Of de flitstrigger en de ontvanger zich in de staat van een bijna lege batterij bevinden of niet
   Laad de batterij op of vervang deze tijdig.

De flitstrigger verzorgen

Vermijd plotselinge vallen. Het apparaat kan defect raken na sterke schokken, stoten of overmatige spanning.
Houd droog. Het product is niet waterdicht. Er kunnen storingen, roest en corrosie optreden en niet meer kunnen worden gerepareerd als het in water is gedrenkt of is blootgesteld aan een hoge luchtvochtigheid.
Vermijd plotselinge temperatuurveranderingen. Er treedt condensatie op als er plotselinge temperatuurveranderingen optreden, zoals wanneer de transceiver in de winter vanuit een gebouw met een hogere temperatuur naar buiten wordt gebracht. Plaats de transceiver van tevoren in een handtas of plastic zak.
Houd uit de buurt van sterke magnetische velden. Het sterke statische of magnetische veld dat wordt geproduceerd door apparaten zoals radiozenders leidt tot storingen.
Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

Werkfrequentie: 2412,99 MHz - 2464,49 MHz
Maximaal EIRP-vermogen: 9,52 dBm

Belangrijke veiligheidsinstructies

Dit product is een professionele fotografische uitrusting, die alleen door professioneel personeel mag worden bediend.
De volgende elementaire veiligheidsmaatregelen moeten worden gevolgd bij het gebruik van dit product:
Alle beschermende transportmaterialen en verpakkingen op het product moeten vóór gebruik worden verwijderd.

1. Lees de handleiding zorgvuldig door en begrijp deze volledig vóór gebruik en volg de veiligheidsinstructies strikt op.
2. Gebruik geen beschadigde apparatuur of accessoires. Laat professionele reparatietechnici de apparatuur inspecteren en de normale werking bevestigen voordat u deze na reparaties weer gebruikt.
3. Koppel de stroom los wanneer u het apparaat niet gebruikt.
4. Dit apparaat is niet waterdicht. Houd het droog en dompel het niet onder in water of andere vloeistoffen. Het moet worden geïnstalleerd op een geventileerde en droge plaats en vermijd gebruik in regenachtige, vochtige, stoffige of oververhitte omgevingen. Plaats geen voorwerpen boven het apparaat en laat er geen vloeistoffen in stromen om gevaar te voorkomen.
5. Niet zonder toestemming demonteren. Als het product defect raakt, moet het worden geïnspecteerd en gerepareerd door ons bedrijf of bevoegd reparatiepersoneel.
6. Plaats het apparaat niet in de buurt van alcohol, benzine of andere ontvlambare vluchtige oplosmiddelen of gassen zoals methaan en ethaan.
7. Gebruik of bewaar dit apparaat niet in potentieel explosieve omgevingen.
8. Reinig voorzichtig met een droge doek. Gebruik geen natte doek, omdat dit het apparaat kan beschadigen.
9. Deze handleiding is gebaseerd op strenge tests. Wijzigingen in ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Controleer de officiële website voor de meest recente handleiding en productupdates.

10. Gebruik alleen de gespecificeerde oplader en volg de juiste gebruiksinstructies voor producten met ingebouwde lithiumbatterijen, binnen het nominale spannings- en temperatuurbereik.
11. Het product wordt gevoed door een lithiumbatterij, die een beperkte levensduur heeft en geleidelijk zijn laadcapaciteit verliest, wat onomkeerbaar is. Naarmate de batterij ouder wordt, zal de batterijduur van het product afnemen. De levensduur van de lithiumbatterij wordt geschat op 2 tot 3 jaar. Controleer de batterij regelmatig, en als de oplaadtijd aanzienlijk toeneemt of de batterijduur aanzienlijk afneemt, overweeg dan om de batterij te vervangen.
12. De garantieperiode voor dit apparaat als geheel is één jaar. Verbruiksartikelen (zoals batterijen), adapters, stroomkabels en andere accessoires vallen niet onder de garantie.
13. Ongeautoriseerde reparaties maken de garantie ongeldig en brengen kosten met zich mee.
14. Storingen als gevolg van onjuist gebruik vallen niet onder de garantie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

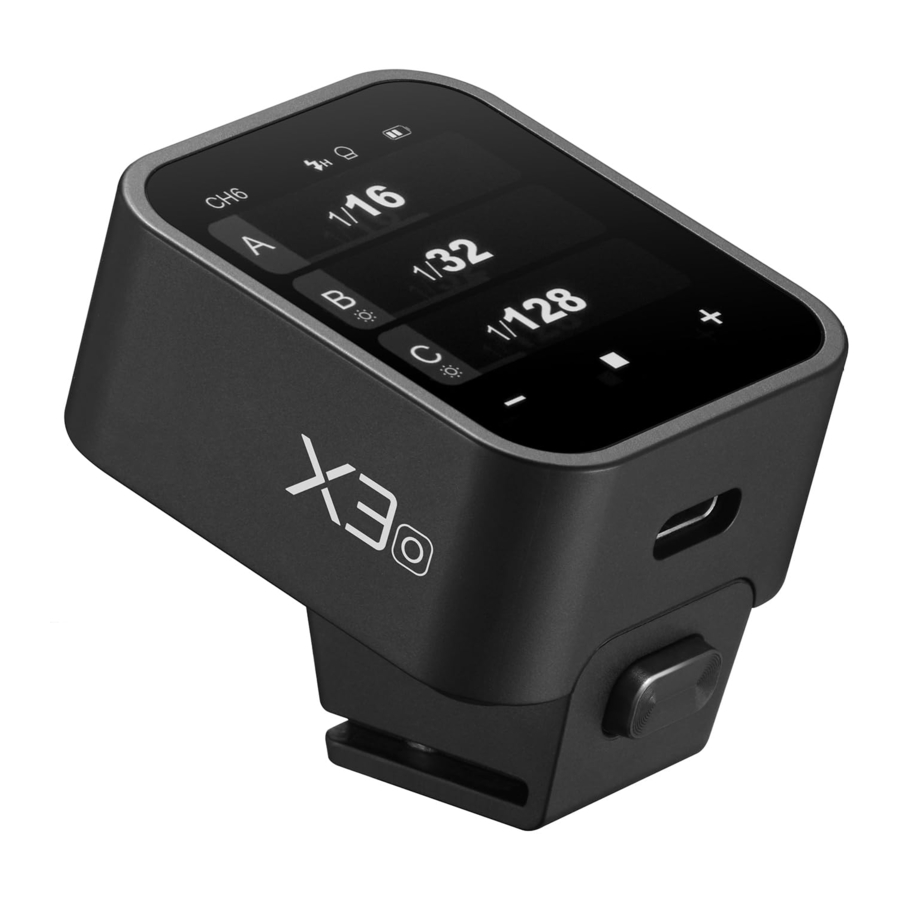

Download Godox X3 O Handleiding

Beschikbare talen
