YETI ARC - Handleiding mountainbike

OVERZICHT

We zijn ervan overtuigd dat uw nieuwe fiets uw verwachtingen van waarde, prestaties en rijkwaliteit zal overtreffen. Elk frameset en onderdeel is op maat gespecificeerd en ontworpen om uw rijervaring te verbeteren. Of u nu een beginnende fietser bent of een ervaren professional, uw Yeti-fiets biedt eindeloze uren fietsplezier.

Deze modelspecifieke handleiding is ontworpen om te worden gebruikt in combinatie met de algemene Yeti-gebruikershandleiding en de handleidingen van de fabrikanten van de vering. Als u de Yeti-gebruikershandleiding of de handleiding van de fabrikant van de vering niet hebt ontvangen, downloadt u de materialen van internet of neemt u contact op met uw plaatselijke dealer. Fietsen kan een gevaarlijke activiteit zijn, zelfs onder de beste omstandigheden. Het juiste onderhoud van uw fiets is uw verantwoordelijkheid en helpt, indien correct uitgevoerd, het risico op letsel en schade aan uw fiets te verminderen. De ARC is uitsluitend gemaakt voor off-road gebruik.

Deze handleiding beschrijft de basisinstellingen en onderhoudsaanbevelingen van uw nieuwe Yeti. Het is onmogelijk om te anticiperen op elke situatie of omstandigheid die zich kan voordoen tijdens de montage, installatie en het onderhoud van uw fiets. Yeti raadt aan om alle service en reparaties te laten uitvoeren door uw plaatselijke erkende Yeti-dealer.

Deze handleiding bevat veel "Waarschuwingen" en "Voorzorgsmaatregelen" met betrekking tot de gevolgen van het niet onderhouden of inspecteren van uw fiets. Het woord "Waarschuwing" duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot ernstig letsel of de dood. Het woord "Voorzichtig" duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht letsel of schade aan uw fiets of een onderdeel van uw fiets. Zorg ervoor dat u alle waarschuwingen en voorzorgsmaatregelen in de handleiding leest en begrijpt.

Zorg ervoor dat u de waarschuwingen, instructies en inhoud van deze handleiding en de bijbehorende handleidingen voor uw fiets doorneemt en begrijpt.

Door technologische vooruitgang zijn fietsen en fietsonderdelen complexer geworden en het tempo van innovatie neemt toe. Het is voor deze handleiding of de bijbehorende handleidingen onmogelijk om alle informatie te verstrekken die nodig is om uw fiets correct te repareren en/of te onderhouden. Om de kans op een blessure te minimaliseren, is het van cruciaal belang dat u werkzaamheden laat uitvoeren door een erkende Yeti-dealer.

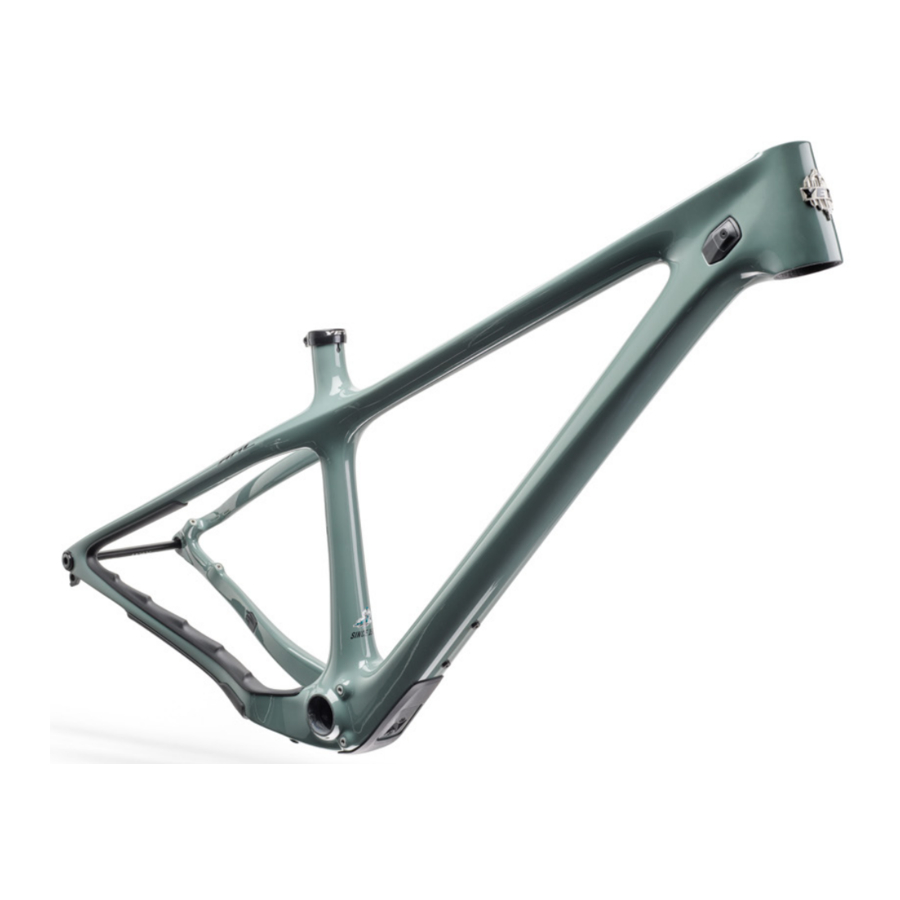

FRAME-EIGENSCHAPPEN

1. MODERNE GEO OM TE VERBETEREN HOE HARDTAILS KUNNEN WORDEN BEREDEN
   Geavanceerd, hoge modulus carbon wordt met de hand gelegd om onze Turq Series-frames te creëren. Diezelfde stijfheid en efficiëntie is ook te vinden in onze Carbon Series-framesets.
2. HOOGMODULUS KOOLSTOFVEZEL HOOFDFRAME
   De ARC doet afstand van de voorderailleurbevestiging, waardoor het een 1x drive specifiek frame is.
3. GEÏNTEGREERDE 2-BOUT ISCG-05-BEVESTIGINGEN
   2-bouts ISCG-05 kettinggeleiderbevestigingen zijn er voor het geval u extra aandrijflijnbeveiliging nodig heeft voor ruige secties.
4. GEÏNTEGREERDE 41 MM / 52 MM TAPS TOELOPENDE BALHOOFDBUIS
   De ARC is ontworpen rond 130 mm veerweg en wordt geleverd met de nieuwste Fox Racing Shox 34 voorvork.
5. AANGEPASTE ONDERBUISBESCHERMING EN GERIBBELDE KETTINGBESCHERMERS OM HET GELUID VAN DE KETTINGSLAP TE VERMINDEREN
   Aangepaste liggende achtervork, staande achtervork en onderbuisbeschermers houden de rit stil en beschermen het frame.
6. RATTELVRIJE KABELPOORTASSEMBLAGE BEVESTIGT KABELS EN SLANGEN OM EEN STILLE RIT TE GARANDEREN
   De ARC is ontworpen met rammelvrije kabelpoorten en intern gevormde kabelgeleidingsbuizen die de fiets stil en schoon houden en tegelijkertijd kabelwrijving en algemeen onderhoud verminderen.
7. INTERN GEGORTELDE KOOLSTOFBUZEN VOOR PROBLEEMLOZE KABELROUTING EN EEN STILLE FIETS
   Configureerbare routeringspoorten die uw frame een strakke look geven wanneer u de kabels weggooit en draadloos gaat.
8. GEÏNTEGREERDE AS EN UNIVERSEEL DERAILLEUR HANGER SYSTEEM
   Speciale 12 x 148 Boost dropouts met SRAM's universele derailleurhanger zorgen voor sterkte, stijfheid en eenvoudige installatie van de hanger en het wiel.
9. DUBBELE WATERFLESBEVESTIGINGSLOCATIES
10. ONONDERBROKEN ZITBUIS VOOR COMPATIBILITEIT MET LANGERE DROPPER POSTS

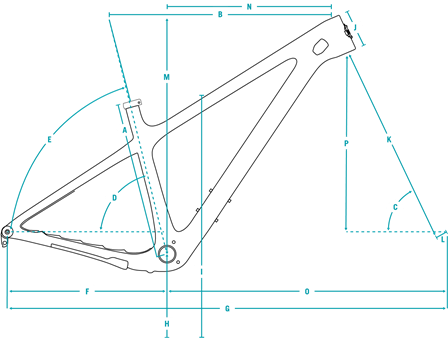

GEOMETRIE ARC

PASVORM

FRAMENORMEN

HOUD JE YETI FRIS EN SCHOON

ONDERHOUDSOVERZICHT

Het opvolgen van deze richtlijnen helpt de prestaties van je fiets te behouden en voorkomt dat er ernstiger problemen ontstaan. Het is belangrijk om te onthouden dat de onderhoudsintervallen kunnen variëren, afhankelijk van het klimaat, de omstandigheden van het parcours en de rij-frequentie. Het onderhouden van je fiets vereist speciale kennis en gereedschap. Als je niet zeker weet hoe je aan je eigen fiets moet werken, neem dan contact op met je geautoriseerde Yeti-dealer voor meer informatie over algemeen fietsonderhoud.

SCHEMA

AANDRAAIMOMENT

Yeti raadt ten zeerste aan om een momentsleutel te gebruiken bij het monteren van je frame. De aanhaalmomenten voor afzonderlijke onderdelen op de ARC staan hieronder vermeld, evenals in de stapsgewijze montage-instructies verderop in de handleiding. Raadpleeg voor algemeen fietsonderhoud de aanhaalmomenten van het onderdeel dat je afstelt.

BELANGRIJKSTE AANDRAAIMOMENTEN

FRAMEMONTAGE

YETI-TIPS

Zorg ervoor dat je gereedschap in goede staat verkeert. Een versleten inbussleutel kan de zeskant op een bout afronden, waardoor het juiste aanhaalmoment niet kan worden bereikt.

Aanhaalmomenten worden in de instructies vermeld. Het is belangrijk om alle schroefdraad van de bouten voor te bereiden. De instructies geven aan of er een Loctite-compound of vet moet worden gebruikt. Raadpleeg de exploded view voor de locaties van de montageonderdelen die tussen haakjes staan vermeld.

Service aan Yeti-fietsen vereist speciale kennis en gereedschap. Yeti Cycles raadt aan om alle service en reparaties te laten uitvoeren door een geautoriseerde Yeti-dealer.

BENODIGD GEREEDSCHAP

• 2,5 mm inbussleutel
• 4 mm inbussleutel
• 8 mm inbussleutel
• Momentsleutel
• Vet

MONTAGE

1. Breng vet aan op 4x H20-bouten (2.2) en installeer deze met ringen (2.1) op de onderbuis van het frame.
   Aandraaimoment: 4-5 Nm

2. Plaats een kabelpoortafdekking voor de balhoofdbuis (2.11) in elke uitsparing achter de balhoofdbuis.

3. Plaats een dubbele poortklem (2.12) in de afdekking aan de niet-aangedreven kant en een enkele poortklem (2.11) in de afdekking aan de aangedreven kant. Zet vast met M4 x 25L schroeven. Draai vast tot ze goed vastzitten. De hardware kan na de installatie van de behuizing worden aangedraaid tot 2-3 Nm.

4. Monteer een onderste poortklem (2.15) op de poortafdekking van de onderbuis (2.14) met behulp van een platte M4 x 16L schroef. De hardware kan na de installatie van de behuizing worden aangedraaid tot 2-3 Nm.

5. Installeer de poortafdekking van de onderbuis (2.14) in het frame met een platte M4 x 16L schroef (2.16).
   Aandraaimoment: 3 Nm

6. Installeer de kabelpoortafdekking van de liggende achtervork (2.7) op de liggende achtervorkpoort aan de niet-aangedreven kant en zet vast met een platte M4 x 10L. De hardware kan na de installatie van de behuizing worden aangedraaid tot 2-3 Nm.

7. Installeer de universele hanger (2.4) in het frame. Gebruik geen vet. Let op: de bout van de hangerdop heeft een omgekeerde schroefdraad.
   Aandraaimoment: 25 Nm

8. Houd er rekening mee dat er verschillende poortklemmen kunnen worden gebruikt voor verschillende configuraties van de shifter en de dropper zadelpen.
   Afhankelijk van je behoeften worden een extra single-poort en een blanco afdekking meegeleverd.
   DE FRAMEMONTAGE IS VOLTOOID

INBRENGHANDLEIDING VOOR DE DROPPER ZADELPEN

Droppers zijn een essentieel hulpmiddel voor de moderne mountainbike, maar er zijn voldoende spelingcontroles vereist voordat je aan je eerste rit begint.

De belangrijkste controles zijn als volgt:

Zorg ervoor dat je dropper kort genoeg is om in de zitbuis te passen zonder de framestructuur te verstoren, maar dat je nog steeds je gewenste BB-zadelmeting kunt bereiken. Raadpleeg de maximale inbrengdieptetabel om deze afstand te bevestigen voor bedrade en draadloze zadelpennen.

Voer altijd een laatste controle uit om er zeker van te zijn dat je zadelpen is geïnstalleerd tot ten minste de minimale inbrenglijn.

We streven ernaar om dropperlengtes te specificeren om de maximale drop te bieden voor het hoogste percentage van onze rijders. Er is een breed scala aan zadelhoogtes voor elke framemaat. Er bestaat een mogelijkheid dat de zadelhoogte buiten dit bereik valt. Een klein percentage klanten kan merken dat ze een kortere of langere zadelpen nodig hebben, gezien hun zadelhoogte.

Als je vragen hebt, neem dan contact op met Yeti of je lokale fietsenwinkel.

*Trek 34 mm af voor een zadelpen met kabel om rekening te houden met de buighoek van de behuizing.

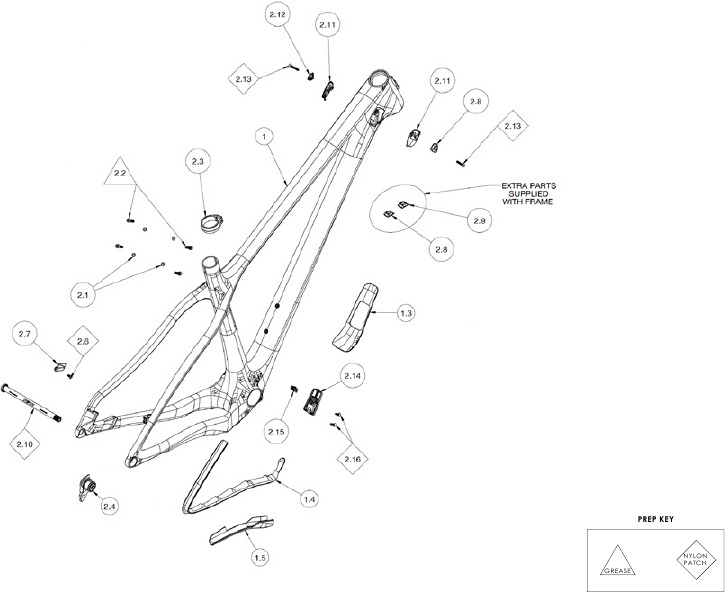

ONTPLOFTE WEERGAVE

ONDERDELENLIJST VOOR ONTPLOFTE WEERGAVE

REBUILD KITS

VEELGESTELDE VRAGEN

KAN IK ONDERDELEN VAN MIJN YETI FRAME VAN MIJN ARC VERVANGEN OF AANPASSEN?

Alle vervangende frameonderdelen voor uw ARC zijn te vinden via uw plaatselijke dealer of in onze webwinkel. Gebruik alleen originele Yeti-onderdelen bij het vervangen van onderdelen op uw frame. We weten dat er veel aftermarket-producten op de markt zijn die er legitiem uitzien, maar we hebben niet de mogelijkheid om al deze producten te kwalificeren en ervoor te zorgen dat ze veilig te gebruiken zijn op onze frames. Als wordt vastgesteld dat een frameonderdeel is aangepast of vervangen, vervallen alle garanties en wordt alle aansprakelijkheid door de klant aanvaard.

KAN IK DE SPECIFICATIECOMPONENTEN OP MIJN ARC WIJZIGEN OF UPGRADEN?

Er zijn veel opties in aftermarket-onderdelen om uw fiets te upgraden of te personaliseren. Sommige onderdelen zijn gestandaardiseerd, vooral van de grote merken zoals Fox, Shimano, SRAM etc. U moet altijd bij een professionele monteur bevestigen dat uw onderdelen de juiste standaard hebben en correct en veilig op uw fiets worden gemonteerd zonder enige interferentie of speling. Besteed speciale aandacht aan alle normen van de fietsen en controleer de pasvorm voor gebruik

KAN IK EEN ANGLESET GEBRUIKEN OP DE ARC?

De ARC is ontworpen met een geïntegreerde balhoofdset waarbij de balhoofdcups in het frame zijn gegoten, zodat u de lagers gemakkelijk in de cups kunt laten vallen. Er zijn enkele aftermarket-anglesets beschikbaar voor dit type balhoofdset, maar het frame is niet getest op het gebruik hiervan en mag daarom niet worden gebruikt. De garantie van Yeti vervalt als wordt vastgesteld dat er een angleset op het frame is geïnstalleerd en alle aansprakelijkheid wordt door de klant aanvaard. Zie "Welke veerweg is de ARC ontworpen om te gebruiken" voor meer informatie.

WELKE VEERWEG IS DE ARC ONTWORPEN OM TE GEBRUIKEN?

De ARC is ontworpen om een veerweg van 130 mm te gebruiken. We hebben dit frame getest tot 20 mm boven de gespecificeerde veerweg. Dus als je het gevoel hebt dat je de vork wilt versterken, kun je zonder problemen een vork tot 150 mm gebruiken. Bottom line - maximale as-kroon meting van 564 mm. Het vergroten van uw veerweg zal de balhoofdhoek en de zitbuishoek slapper maken en de trapas verhogen. Een kortere vork gebruiken is ook prima als dat bij je past. Het inkorten van de vork zal de balhoofdhoek en de zitbuishoek steiler maken en de trapas verlagen. Voor meer geometrie-informatie, bekijk de geometrie sectie.

HOE GROTE BAND KAN IK OP DE ARC MONTEREN?

Het korte antwoord is dat de ARC een band tot 2,6" kan accepteren. Er is veel bandenvrijheid op de ARC, maar de bandenmaten variëren sterk per fabrikant, dus het is moeilijk om een nummer te geven dat voor alle merken werkt.

KAN IK EEN BIDON IN DE VOORDRIEHOEK PLAATSEN?

Ja, we hebben de ARC ontworpen om een standaard bidon in de voordriehoek en een onder de onderbuis te kunnen plaatsen. We raden aan om een bidonhouder met zij-ingang te gebruiken voor de gemakkelijkste toegang.

WELKE CRANKS EN TRAPAS KAN IK GEBRUIKEN OP DE ARC?

De trapasstandaard van de ARC is PF92 [92 mm] en alleen brede "q"-factor cranks zijn compatibel. Het is direct compatibel met Shimano, SRAM en RaceFace cranks, maar een pascontrole is vereist voor andere merken.

WELKE ACHTERWIELAS PAST OP MIJN ARC?

De ARC is ontworpen om uitsluitend te werken met SRAM's Universal Derailleur Hanger met een afstand van 12x148 mm. Deze as had een draadspoed van 12x1,0. Merk op dat deze as alleen compatibel is met frames die specifiek zijn ontworpen met de Universal Derailleur Hanger.

WELK TYPE BALHOOFD GEBRUIKT DE ARC?

De ARC maakt gebruik van een geïntegreerde taps toelopende balhoofdset van 41 mm/52 mm. Dit systeem zorgt ervoor dat de balhoofdlagers in de balhoofdbuis worden geplaatst voor een algehele lagere rijhoogte, een eenvoudigere installatie en een grotere stijfheid.

HOE GROTE REMSCHIJF PAST ER OP HET FRAME?

De ARC heeft een directe montage achterremnok en kan een 160 mm remschijf gebruiken zonder dat een remadapter nodig is. Met het gebruik van een remadapter kan het frame een remschijf tot 180 mm accepteren.

KAN IK EEN STEALTH ZADELPEN DROPPER OP DE ARC GEBRUIKEN?

Ja. De ARC heeft alleen routingopties voor stealth.

ROND WELKE KETTINGLIJN IS DE ARC ONTWORPEN?

De ARC is ontworpen rond een kettinglijn van 55 mm. Afhankelijk van de crank en kettingbladconfiguratie kunt u andere kettinglijnen gebruiken, maar u moet eerst een vrijgavecontrole uitvoeren.

WAT IS DE MAXIMALE MAAT ENKEL KETTINGBLAD DAT OP DE ARC PAST?

Zonder te technisch te worden, hangt de maximale grootte van het kettingblad af van de crankkettinglijn en de vorm van het kettingblad.

Shimano / SRAM 55 mm kettinglijn Boost cranks: 34t rond / 32t ovaal

Minimale kettingbladmaat: 28t rond / 30t ovaal

Verward? Vraag het aan uw plaatselijke dealer of bel ons op 303.278.6909.

HEEFT DE ARC ISCG-MOUNTINGEN?

Ja. De ARC heeft een geïntegreerde 2-bouts ISCG '05-montage. Het is ontworpen om het beste te werken met low-profile moderne geleiders; afhankelijk van het merk passen sommige oudere modellen met grotere bovenste geleiders mogelijk niet. We raden altijd aan om een pascontrole uit te voeren met een specifieke kettinggeleider om de compatibiliteit te bevestigen.
