YETI SB100 - Handleiding mountainbike

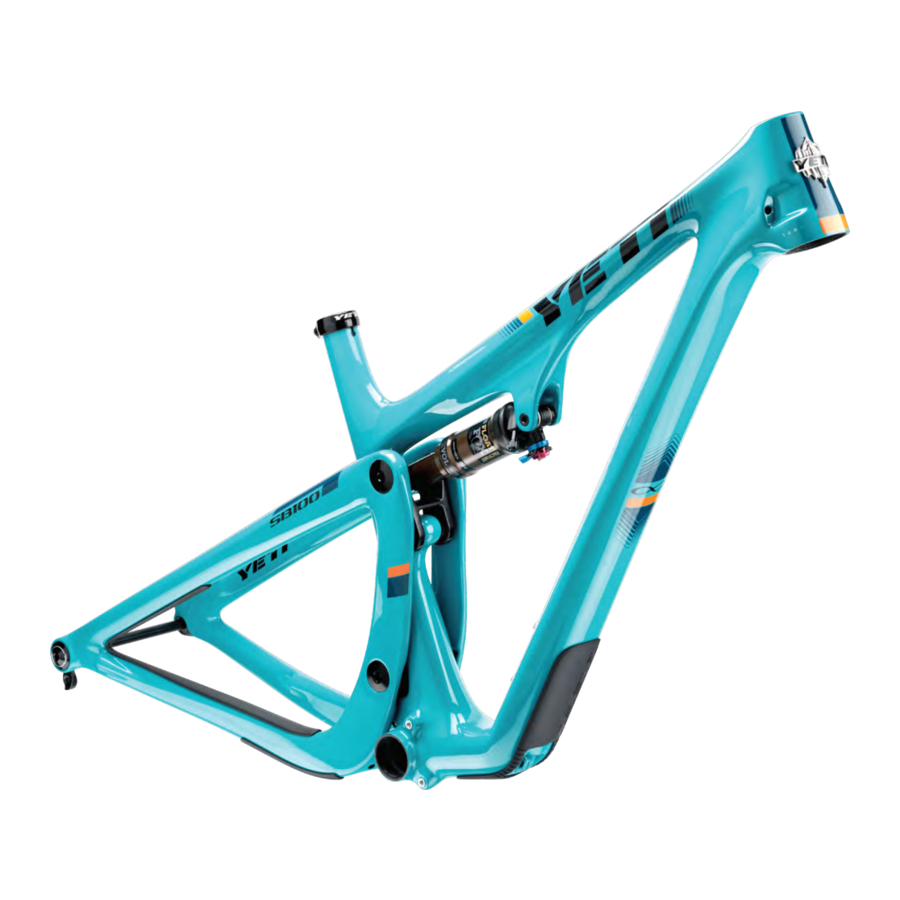

DE INS EN OUTS VAN HET PRODUCT EN ZIJN FUNCTIES

1. GEPATENTEERD SWITCH INFINITY-OPHANGSYSTEEM HERONTWORPEN VOOR 100 MM VEERWEG
2. HIGH MODULUS CARBON FIBER HOOFDFRAME EN ZWAAIARM
3. GEÏNTEGREERDE ISCG-05-BEVESTIGINGEN MET 2 BOUTEN
4. CONISCHE GEÏNTEGREERDE BALHOOFDBUIS (41 MM / 52 MM)
5. AANGEPASTE ONDERBUISBESCHERMER EN KETTINGBESCHERMERS
6. INTERN GEGOTEN CARBON BUISEN IN HET FRAME VOOR PROBLEEMLOZE KABELVOERING
7. GEÏNTEGREERD AS- EN DERAILLEURHANGER-SYSTEEM
8. BOOST-NAAFSPATIËRING, VOOR EN ACHTER
9. AANGEPASTE SWITCH INFINITY-SPATBORD
10. RUIMTE VOOR WATERFLES VAN STANDAARD FORMAAT IN HET HOOFDFRAME
11. ONONDERBROKEN ZADELBUIS VOOR COMPATIBILITEIT MET LANGERE DROPPER POSTS

1. De SB100 levert 100 mm veerweg met onze gepatenteerde Switch Infinity-technologie die is herontworpen voor dit frame met korte veerweg. Efficiënte trapprestaties, maar toch soepel en continu wanneer het zwaar wordt.
2. De Turq Series-frames van topkwaliteit en onze Carbon-serie bieden beide dezelfde geometrie en efficiëntie in alle modellen.
3. De SB100 doet afstand van de voorderailleurbevestiging, waardoor het een specifiek frame met 1x aandrijving is. Dit verhoogt de stijfheid in het frame, waardoor de SB100 een van de stijfste fietsen in onze line-up is.
4. 2 bouten ISCG 05 kettinggeleiderbevestigingen zijn inbegrepen op de SB100 voor het geval je wat extra aandrijflijnbeveiliging wilt voor de ruige stukken.
5. De SB100 maakt gebruik van een geïntegreerde conische balhoofdset van 41 mm / 52 mm. Dit systeem zorgt ervoor dat de balhoofdlagers in de balhoofdbuis zitten voor een algehele lagere rijhoogte, een eenvoudigere installatie en een grotere stijfheid.
6. De SB100 gebruikt een Float DPS-schokdemper met een slag van 37,5 mm en een oog-op-oogmaat van 190 mm van Fox Racing Shox.
7. Aangepaste beschermers op de zadelpen, kettingsteun en onderbuis houden alles stil tijdens het rijden en beschermen het frame.
8. De SB100 is voorzien van intern gegoten geleidingsbuizen voor alle kabels, waardoor de fiets er stil en schoon uitziet en het onderhoud en het schuren van de kabels worden verminderd.
9. Speciale 12 x 148 Boost dropouts en geïntegreerde hanger met asdraad voor sterkte, stijfheid, eenvoudige hanger en wielmontage.

Zorg ervoor dat u de waarschuwingen, instructies en inhoud van deze handleiding en de bijbehorende handleidingen voor uw fiets doorneemt en begrijpt.

Technologische vooruitgang heeft fietsen en fietsonderdelen complexer gemaakt en het tempo van innovatie neemt toe. Het is onmogelijk voor deze handleiding of de bijbehorende handleidingen om alle informatie te verstrekken die nodig is om uw fiets correct te repareren en/of te onderhouden. Om de kans op een blessure te minimaliseren, is het van cruciaal belang dat u werk laat uitvoeren door een geautoriseerde Yeti-dealer.

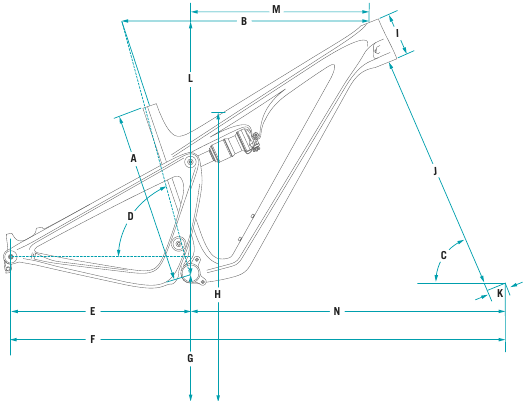

GEOMETRIE

*Alle afmetingen zijn in millimeters

HOUD UW PRODUCT FRIS EN SCHOON

OVERZICHT

Het opvolgen van deze richtlijnen helpt de prestaties van uw fiets te behouden en voorkomt dat er ernstigere problemen ontstaan. Het is belangrijk om te onthouden dat de service-intervallen kunnen variëren, afhankelijk van het klimaat, de omstandigheden op de trails en de rijfrequentie. Als u niet zeker weet of u aan uw eigen fiets wilt werken, neem dan contact op met uw geautoriseerde Yeti-dealer voor meer informatie over algemeen fietsonderhoud.

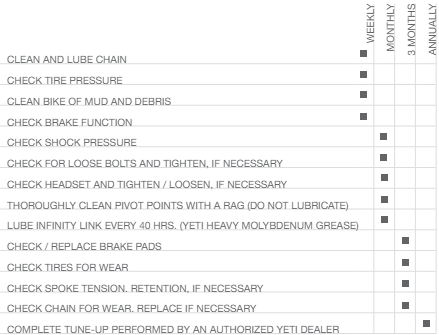

SCHEMA

KOPPEL

Yeti raadt ten zeerste aan om een momentsleutel te gebruiken bij het monteren van uw frame. Koppel specificaties voor afzonderlijke onderdelen op de SB100 worden hieronder vermeld, evenals in de stapsgewijze montage-instructies verderop in de handleiding. Raadpleeg voor algemeen fietsonderhoud de koppel specificaties van het onderdeel dat u afstelt.

BELANGRIJKSTE KOPPEL SPECIFICATIES

FRAMEMONTAGE

YETI TIPS

Zorg ervoor dat uw gereedschap in goede staat verkeert. Een versleten inbussleutel kan de zeskant op een bout afronden, waardoor de juiste koppel niet kan worden bereikt. Koppel instellingen worden vermeld in de instructies hieronder. Het is belangrijk om alle boutdraden voor te bereiden. De instructies geven aan of er een Loctite-compound of vet moet worden gebruikt.

Service aan Yeti-fietsen vereist speciale kennis en gereedschap. Yeti Cycles raadt aan dat alle service en reparaties worden uitgevoerd door een geautoriseerde Yeti-dealer

BENODIGD GEREEDSCHAP

• 2,5 mm inbussleutel
• 5 mm inbussleutels
• 6 mm inbussleutel
• 8 mm inbussleutel
• T25 inbussleutel
• Geleidepen gereedschap (2)
• Momentsleutel
• Cassette gereedschap
• Platte schroevendraaier
• Vet
• Blauwe (243) Loctite

MONTAGE

1. Alle onderdelen die u nodig hebt om uw SB100-frame te monteren. Raadpleeg de exploded view verderop in deze handleiding voor meer informatie.

2. Installeer 2x lagerborgringen (200020311) in de SS-draaipunten op de achterste driehoek.
   *Koppel: 20 Nm

3. Installeer één smeernippel (200020314) in elke hoofddraaipuntbout met een platte schroevendraaier. Het uiteinde van de smeernippel moet gelijk liggen met het uiteinde van de hoofddraaipuntbout.

4. Installeer 2x H20-bouten (300030010) en ringen op de voorste driehoek.
   *Koppel: 4-5 Nm

5. Duw de SB100 Switch Infinity Link in het frame

6. Gebruik een geleidepen om de asgatgaten uit te lijnen met het frame.

7. Installeer een korte Ti vrouwelijke bout (300030301) vanaf de binnenkant van het asgat door het frame. Gebruik indien nodig een geleidepen om de installatie te vergemakkelijken. Herhaal dit voor alle vier de montagegaten.

8. Installeer een platte mannelijke Ti-bout (300030156) door de voorste driehoek in de vrouwelijke Ti-bouten. Herhaal dit voor alle vier de locaties

9. Gebruik een inbussleutel met kogelkop om te voorkomen dat de binnenste vrouwelijke Ti-bouten draaien. Draai de 4x platte Ti mannelijke bouten vast tot 12,5 - 14 Nm.

10. Breng een lichte laag vet aan op de as van de vrouwelijke Link-draaipuntbout (300030292). Schuif de legering Link op de voorste driehoek en installeer de vrouwelijke Link-draaipuntbout.

11. Installeer de mannelijke Link-draaipuntbout (300030293) in de vrouwelijke Link-draaipuntbout.
    *Koppel tot 15 Nm

12. Installeer het achterste schokbrekergat in de Link. Zorg ervoor dat de schokbrekerbediening naar beneden is gericht en zet deze vast met geleidepennen (let op: ze gaan niet door het frame).

13. Vet de koppen van de 2X schokbrekerbout (300030295) in. Installeer de schokbrekerbout in het achterste schokbrekergat.
    *Koppel: 10 Nm

14. Installeer de voorste schokbrekerbout.
    *Koppel: 10 Nm

15. Schuif de achterste driehoek over het hoofddraaipunt op de Switch Infinity Link. Zet vast met 2x hoofddraaipuntbout (200020313).
    *Koppel: 46 Nm

16. Installeer 2x zadelpen draaipuntbouten (300030294) door de zwenkarm en in de Link.
    *Koppel: 37 Nm

17. Vul met een vetspuit met naaldtype vet in de hoofddraaipunt smeernippels totdat een kleine hoeveelheid vet door de Switch Infinity-afdichtingen wordt afgevoerd. Veeg overtollig vet af met een schone doek of vod.

18. Klik het Switch Infinity-spatbord (400100194) op de vier Switch Infinity-montagebouten. Richt het spatbord zo uit dat de kleine opstaande rand aan de achterkant zich aan de bovenkant bevindt

19. Breng vet aan op de buitenste omtrek van de derailleurhanger (300060073). Installeer op de achterste driehoek. De hangerdraden hebben OMGEKEERDE DRAAD.
    *Koppel: 10 Nm


DE FRAMEMONTAGE IS VOLTOOID.

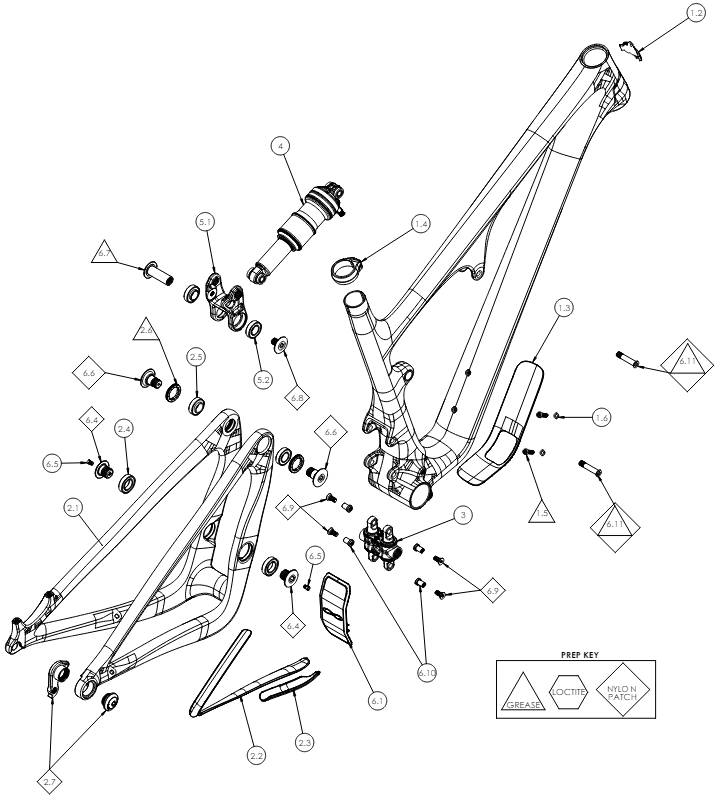

EXPLODED VIEW

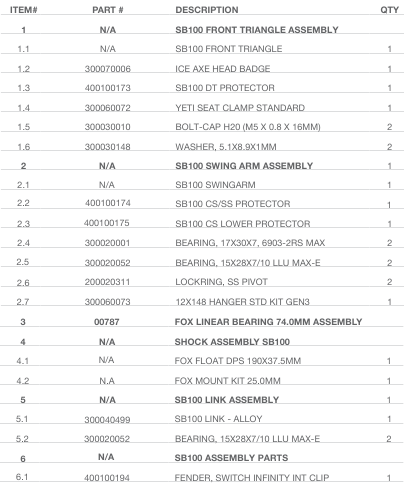

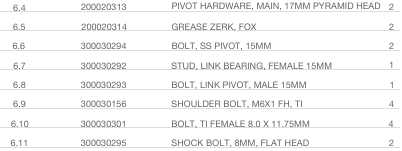

ONDERDELENLIJST EXPLODED VIEW

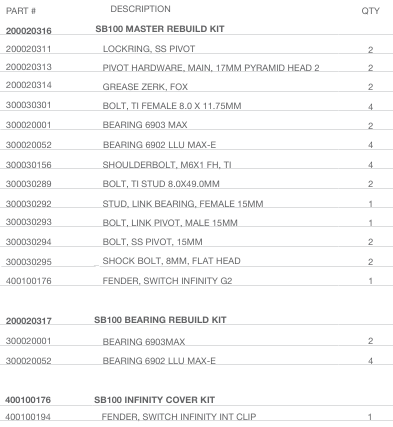

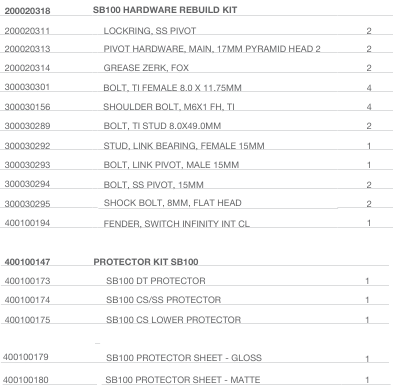

REVISIEKITS

BEPERKTE GARANTIE

YETI CYCLES
621 Corporate Circle, Unit B
Golden, CO 80401
(p) 303-278-6909
(f) 303-278-6906
www.yeticycles.com

OPENINGSTIJDEN
Maandag t/m vrijdag
8:00-11:30 uur, 13:00-17:30 uur
(Mountain Time)
