Giraffe Tools AW30 - Handleiding haspel

PRODUCTINFORMATIE

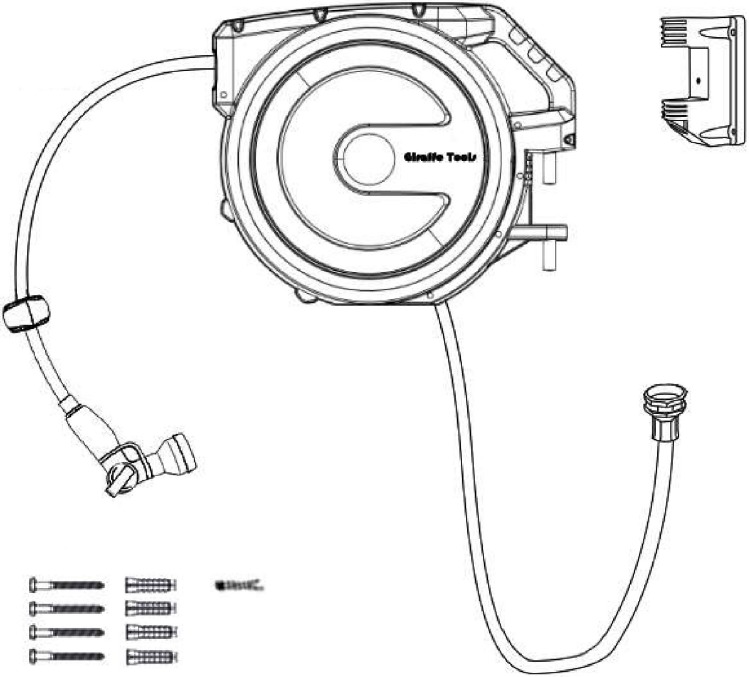

WAT ZIT ER IN DE DOOS

1 x Intrekbare haspel
1 x Beugel
1 x 1,5 meter verbindingsslang
1 x 9-standen spuitmond
4 x Geribbelde kunststof ankers: Φ12*50
4 x Schroef: Φ8*70
1 x Splitpen
1 x Handleiding

OPEN-DOOS CONTROLE

1. Controleer of de bovenstaande onderdelen compleet zijn.
2. Controleer of er (witte) krassen op het product zitten.
   Als u een van de bovenstaande twee vragen heeft, neem dan onmiddellijk contact op met het serviceteam.

Tips: Als het ontvangen pakket ruikt, wordt dit veroorzaakt door de afgesloten omgeving tijdens de overzeese verzending.

BENODIGD GEREEDSCHAP

• Elektrische boormachine (716" OF 1/2" VOOR MUUR EN 5/16" VOOR HOUTEN PAAL)
• Hamer
• Dopsleutelset of kruiskopschroevendraaier

BEGINNEN MET INSTALLEREN

Kies een plaats

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de beugel op een stevige ondergrond worden geïnstalleerd.
Let op: Het oppervlak moet bestand zijn tegen een kracht van 30 kg. Installeer de haspel voor het gemak zo dicht mogelijk bij de door u gekozen waterbron. Zorg ervoor dat de verbindingsslang de kraan kan bereiken voordat u hem monteert. De haspel kan aan een muur of een paal worden gemonteerd. Als u de haspel aan een houten paal wilt monteren, zijn er geen muurankers nodig, omdat de schroeven direct in het hout kunnen worden geschroefd. Het gebruik van de juiste boormaat zorgt voor een goede passing van de beugel. Meet voor gebruik de juiste breedte van de boor. Om er zeker van te zijn dat de ankers goed passen, kunt u iets kleiner boren, omdat metselwerkmaterialen allemaal verschillende eigenschappen hebben.

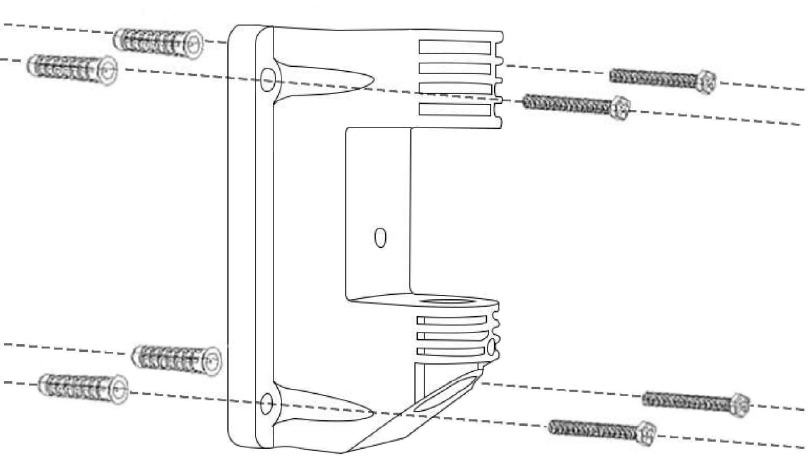

De beugel installeren

Muur

1. Gebruik het installatiesjabloon om de locatie van de 4 gaten te markeren.
2. Raad eerst een boor van 7/16" aan, als deze niet beschikbaar is, kunt u een boor van 1/2" kiezen en vervolgens 1,96 inch/4,98 cm diepe gaten boren.
   Tips: Diepte is belangrijk. Markeer een diepte van 1,96 inch/4,98 cm met tape rond de boor. Als het geboorde gat te diep is en het muuranker draait, gebruik dan een lucifer of een vergelijkbaar gereedschap om het gat vast te draaien.
3. Hamer muurankers in de 4 gaten.
4. Houd de beugel op zijn plaats, plaats vervolgens de schroeven en gebruik een dopsleutelset of een kruiskopschroevendraaier om ze vast te draaien.

Houten paal

1. Gebruik het installatiesjabloon om de locatie van de 4 gaten te markeren.
2. Gebruik een boor van 5/16" om 1,96 inch/4,98 cm diepe gaten te boren.
3. Houd de beugel op zijn plaats.
4. Plaats de schroeven en draai de schroeven vervolgens vast.

Tips: We raden geen houten palen aan die slechts tot 20 kg gewicht kunnen dragen om de beugel te installeren.

Intrekbare haspel installeren

1. Til de haspel op en schuif deze in de beugelgaten.
2. Plaats de splitpen in de bovenste steunbalk van de haspel en splits de twee uiteinden.

3. Sluit de verbindingsslangconnector aan op de kraan.
4. Sluit de spuitmond aan op de slang.
5. Draai de spuitmond en de verbindingsslangconnector vast.

Uw haspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTEST

1. Controleer of de waterslang lekt:
   • Lekkage in de buurt van de kraan
   • Lekkage in de buurt van de haspel
2. Controleer of de spuitmond lekt.
3. Controleer of de slang normaal intrekt:
   • Kan niet automatisch intrekken
   • Kan niet pauzeren
4. Controleer of er een o-ring in de slangaansluiting zit.

Als u een van de bovenstaande problemen heeft, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef uw bijbehorende video en bestelnummer op.

HOE

De slang vergrendelen/verlengen

1. Trek de slang tot de gewenste lengte en stop, de slang wordt vergrendeld.
2. Om de slang tot een langere lengte uit te trekken, trekt u de slang nog een keer uit en stopt u op de nieuwe gewenste lengte.

De slang intrekken/verkorten

1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk en laat u de kracht los, de slang begint in te trekken.
2. Om de slang te verkorten, laat u de slang intrekken tot de nieuwe gewenste lengte, trekt u de slang iets verder uit en stopt u vervolgens.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet voorzichtig gebeurt, kunnen de haspel en de spuitmond beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, steekt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, zodat deze vrij is van knikken en knopen.

Aanbevolen gebruik

1. Voordat u de slang intrekt, draait u de kraan dicht en knijpt u de spuitmondtrekker in om eventuele extra druk te ontlasten. Trek de slang altijd na elk gebruik in.
2. Er is een "STOP" (STOP) indicatiesticker 1 meter voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

De haspel uit de beugel verwijderen

1. Klem het uiteinde van de splitpen vast met een punttang en trek de splitpen eruit.
2. Til de haspel uit de beugel en bewaar deze voor volgend gebruik.

PROBLEEMOPLOSSING

De beugel is van de muur gevallen

Controleer of de beugel correct is geïnstalleerd.

De slang trekt niet volledig in

1. Draai de kraan dicht en trek de slang volledig uit.
2. Knijp de spuitmondtrekker in om overtollige druk te ontlasten.
3. Schroef de spuitmond los en koppel deze los van de slang.
4. Trek de slang in de haspel.
5. Controleer op fysieke schade. (d.w.z. de haspel maakt een hees geluid, er zijn duidelijke scheuren in de afdekplaat, de haspeldoos is kapot, enz.)

De slang kan niet worden ingetrokken of uitgetrokken

Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp intrekt. Om de slang los te maken, trekt u de slang stevig totdat deze volledig is uitgetrokken. Hij zou nu weer moeten kunnen intrekken. Zorg ervoor dat u met de slang in de hand langzaam loopt terwijl deze intrekt, totdat hij volledig is opgeborgen.

Lekkage in de buurt van het aansluitpunt van de verbindingsslang

Als er lekkage optreedt waar de slang is aangesloten op de haspel, probeer hem dan vast te draaien en zorg ervoor dat de connector correct is aangesloten bij het vastschroeven. U kunt ook controleren of er een o-ring in de slangaansluiting zit.

De slang is moeilijk uit te trekken

Controleer of de haspel hoog genoeg is geïnstalleerd om parallel te lopen aan de gebruiker. Als hij te laag is, kan de slang over de opening schuren, waardoor hij moeilijk uit te trekken is. Controleer op fysieke schade. Als u problemen blijft ondervinden, neem dan contact op met de klantenservice via contact@giraffetools.com en geef uw bestelnummer en een bijbehorende video of foto's van het probleem.

Slangknikken

1. Trek de slang uit en open de kraan volledig om eventuele knikken te verwijderen.
2. Zorg ervoor dat de haspel op de juiste hoogte is geïnstalleerd. Een slang die te laag is, schuurt tegen het gat en veroorzaakt knikken.
3. Zorg ervoor dat u de slang uittrekt wanneer dat nodig is. Laat de waterslang niet lang buiten de haspel liggen, omdat u niet weet of de slang door een zwaar voorwerp wordt ingedrukt.

Lage waterdruk

1. Verwijder de spuitmond en controleer de waterdruk om er zeker van te zijn dat het drukprobleem niet wordt veroorzaakt door de spuitmond.
2. Trek de slang volledig uit, controleer op knikken en open de kraan volledig voor een volledige waterstroom om mogelijke knelpunten te elimineren.
3. Sluit het spuitmonduiteinde van de slang aan op de kraan, zodat het water in de tegenovergestelde richting in de slang stroomt om eventuele verstoppingen te verwijderen.

Beugel scheurt

Als de beugel scheurt, neem dan contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com met uw bestelnummer en een foto van het probleem.

ONDERHOUD

STA NIET TOE DAT DE SLANG ZONDER HULP MET HOGE SNELHEID INTREKT
Dit kan de haspel en de spuitmond beschadigen. Loop altijd met een constante snelheid achteruit met de slang in de hand.

OPEN DE BEHUIZING VAN DE HASPEL NIET
Het losdraaien van de behuizing maakt de garantie ongeldig. Het interne veermechanisme staat onder spanning en is gevaarlijk bij het loslaten. Als er lekkage- of intrekkingsproblemen optreden, neem dan contact op met de klantenservice van Giraffe Tools voor advies en hulp.

LAAT DE KRAAN NIET AANSTAAN ALS U HEM NIET GEBRUIKT
Hierdoor komt de slang onnodig onder druk te staan.

DEMONTEER DE HASPEL NIET ZELF
Interne metalen onderdelen zijn onvervangbaar.

STEL DE HASPEL NIET BLOOT AAN DE KOUDE OMGEVING IN DE WINTER
In de winter kan de plastic afdekking broos worden en het water in de slang zal uitzetten en samentrekken. Het water kan bevriezen en op zijn beurt de slang doen barsten.

DE SLANG REINIGEN
Veeg de slang af met een vochtige doek om de slang schoon te houden. Dit voorkomt dat stof en zand in de haspel worden getrokken, wat het vergrendelings- en krimpmechanisme kan beschadigen.

GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz., omdat dit schade kan veroorzaken.

DOMPEL DE HASPEL NIET ONDER IN WATER
Dompel de haspel niet onder in water tijdens het reinigen. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek om de levensduur van de haspel te verlengen. De buitenkant van de haspel is behandeld met UV-stabilisatie en kan continu worden gebruikt.

AANBEVOLEN PRODUCTEN

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon
Scan de code om de Giraffe Tools winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

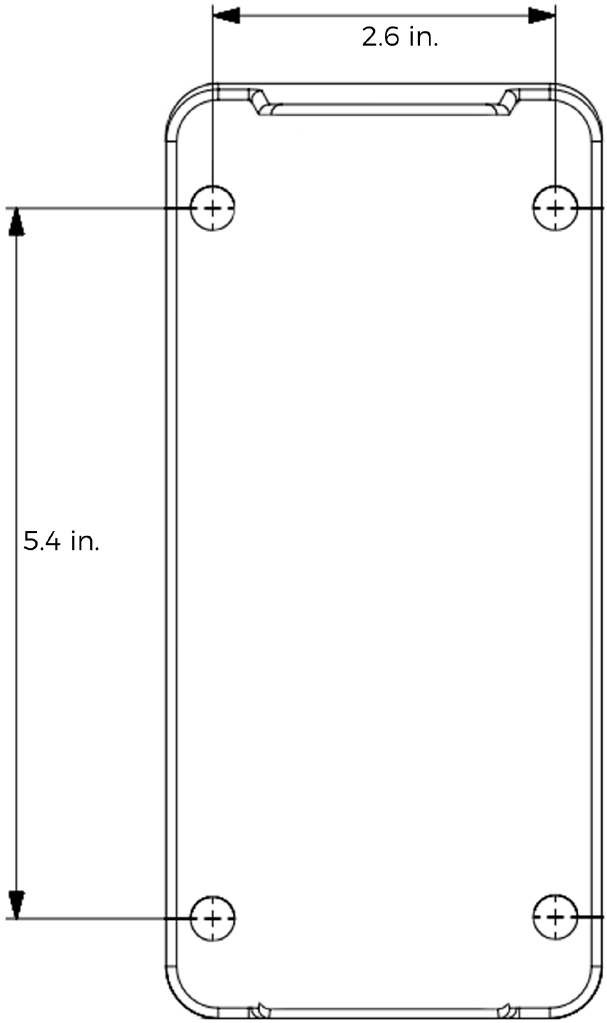

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.
Voltooi uw online registratie voor een GARANTIEVERLENGING VAN 100 DAGEN

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST, ma - vr, met uitzondering van nationale feestdagen)
