Giraffe Tools AW50 - Handhaspel handleiding

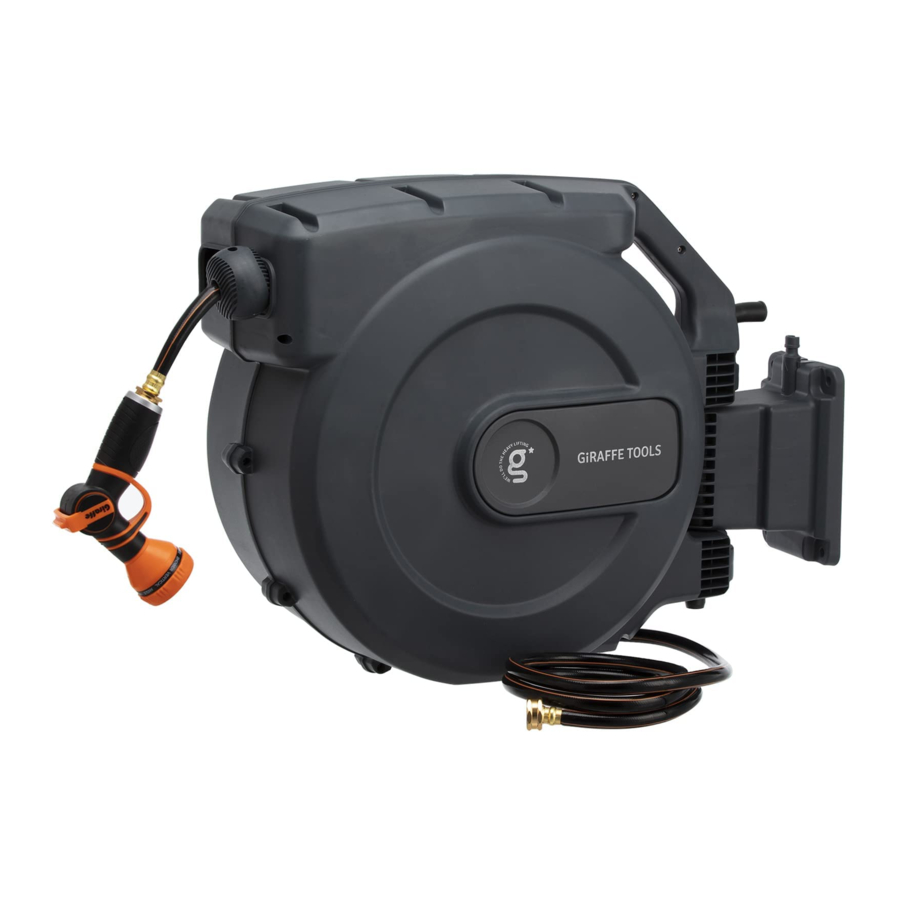

PRODUCTINFORMATIE
Bedankt voor het kiezen van de intrekbare haspel van Giraffe Tools. Ons product gebruikt een 155ft versterkte slang voor extra sterkte en duurzaamheid, en heeft ook een multifunctioneel slangmondstuk. Lees voor gebruik van de intrekbare haspel de volgende installatie-instructies en raadpleeg deze indien nodig.
| Slangcapaciteit | 1/2 inch x 155 voet |
| Aansluitingstype | 3/4 inch CHT |
| Werktemperatuur | 32°F - 104°F |
| Max. werkdruk | 1.2 MPA |
| Montagetype | Draaibaar aan muur, paal |
| Gewicht van het artikel | 18,3 kg / 40,3 lbs |

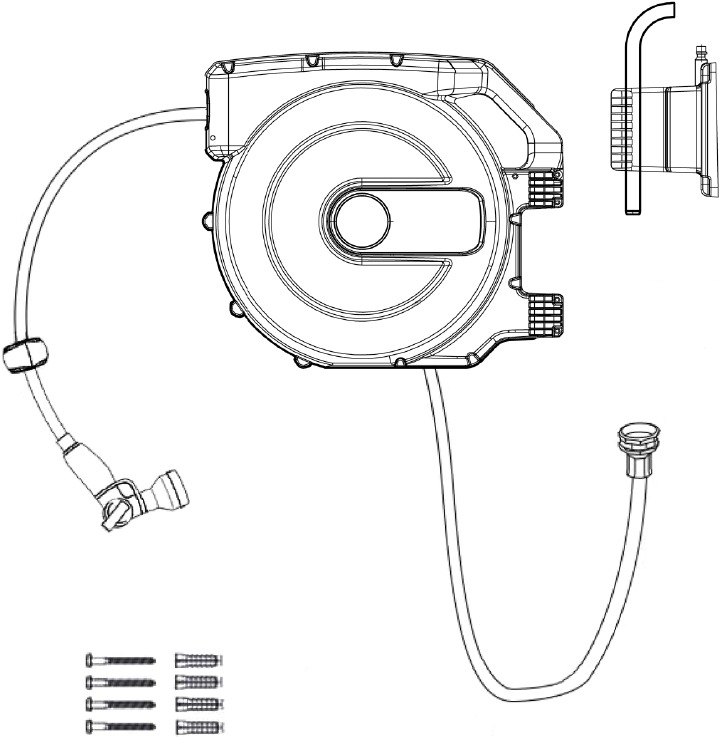

WAT ZIT ER IN DE DOOS
1 x Intrekbare haspel
1 x Beugel met montagebuis
1 x 5ft afneembare leidingslang
1 x 9-standen mondstuk
4 x Geribbelde plastic anker: 012*50
4 x Schroef: Φ8*70
1 x Handleiding
OPEN-DOOS CONTROLE
- Controleer of de bovenstaande onderdelen compleet zijn.
- Controleer of er (witte) krassen op het product zitten.
Als u een van de bovenstaande twee vragen heeft, neem dan direct contact op met het klantenserviceteam van Giraffe Tools.
Tips: Als de ontvangen verpakking ruikt, wordt dit veroorzaakt door de afgesloten omgeving tijdens de verzending overzee.
BENODIGDHEDEN
- Elektrische boormachine (7/16" OF 1/2" VOOR MUUR EN 5/16" VOOR HOUTEN PAAL)
- Hamer
- Dopsleutelset of kruiskopschroevendraaier
BEGIN MET INSTALLEREN
Kies een plek
Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de beugel op een stevige ondergrond worden geïnstalleerd.
Let op: Het oppervlak moet bestand zijn tegen 50 kg kracht. Voor het gemak kunt u de haspel het beste in de buurt van de door u gekozen waterbron installeren. Zorg ervoor dat de leidingslang de kraan kan bereiken voordat u deze monteert. De haspel kan aan een muur of een paal worden gemonteerd. Als u de haspel aan een houten paal wilt monteren, moet de paal minstens 4x6 inch zijn en zijn er geen muurankers nodig, omdat de schroeven rechtstreeks in het hout kunnen worden geschroefd. Het gebruik van de juiste maat boor zorgt voor een goede bevestiging van de beugel. Meet voor gebruik de juiste breedte van de boor. Om ervoor te zorgen dat de ankers goed vastzitten, kunt u iets kleiner boren, omdat metselwerk allemaal verschillende eigenschappen heeft.

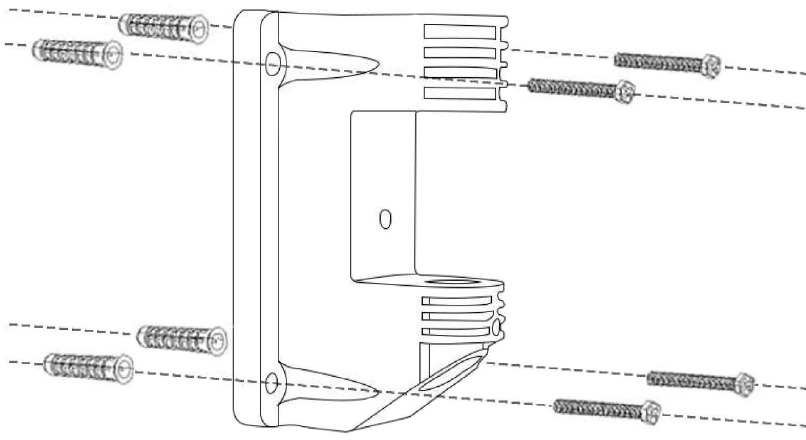

De beugel installeren
Muur
- Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
- Eerst een 7/16' boor aanbevelen, als deze niet beschikbaar is, kunt u een 1/2" boor kiezen en vervolgens 1,96 inch/4,98 cm diepe gaten boren.
Tips: Diepte is belangrijk. Markeer een diepte van 1,96 inch/4,98 cm met tape rond de boor. Als het geboorde gat te diep is en het muuranker draait, gebruik dan een luciferhoutje of een soortgelijk hulpmiddel om het gat vast te zetten. - Sla muurankers in de 4 gaten.
- Houd de beugel op zijn plaats, plaats vervolgens de schroeven en gebruik een dopsleutelset of een kruiskopschroevendraaier om vast te draaien.
Houten paal
- Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
- Gebruik een 5/16" boor om 1,96 inch/4,98 cm diepe gaten te boren.
- Houd de beugel op zijn plaats.
- Plaats de schroeven en draai de schroeven vervolgens vast.
Tips: We raden geen houten palen aan die slechts tot 30 kg kunnen dragen om de beugel te installeren.
Het product instellen
- Til de haspel op en lijn de montagegaten uit met de beugel.
- Schuif de montagebuis erin.
- Sluit de leidingslangconnector aan op de haspel en de kraan.
- Sluit het mondstuk aan op de slang.
- Draai het mondstuk en de leidingslangconnector vast.
Uw haspel is nu geïnstalleerd en klaar voor gebruik!
PRODUCTTESTEN
- Controleer of de waterslang lekt:
- Lekken in de buurt van de kraan
- Lekken in de buurt van de haspel
- Controleer of het mondstuk lekt.
- Controleer of de slang normaal intrekt:
- Kan niet automatisch intrekken
- Kan niet pauzeren
- Controleer of er een o-ring in de slangaansluiting zit.
Als u een van de bovenstaande problemen heeft, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef uw bijbehorende video en bestelnummer op.
HOE
De slang vergrendelen/verlengen
- Trek de slang naar de gewenste lengte en stop, de slang wordt vergrendeld.
- Om de slang tot een langere lengte te verlengen, trekt u de slang nogmaals en stopt u op de nieuwe gewenste lengte.
De slang intrekken/verkorten
- Om de slang te ontgrendelen, geeft u de slang een kleine ruk en laat u de kracht los, de slang begint zich in te trekken.
- Om de slang in te korten, laat u de slang intrekken tot de nieuwe gewenste lengte, trekt u de slang iets verder uit en stopt u vervolgens.
Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Laat de slang altijd voorzichtig intrekken. Als dit niet voorzichtig gebeurt, kunnen de haspel en het mondstuk beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, steekt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en klitten.
Aanbevolen gebruik
- Draai voordat u de slang intrekt de kraan dicht en knijp in de sproeier om eventuele extra druk te verminderen. Trek de slang altijd na elk gebruik in.
- Er bevindt zich een "STOP" sticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.
Het product van de beugel verwijderen
- Schuif de montagebuis eruit.
- Til de haspel op en bewaar deze voor volgend gebruik.
PROBLEEMGIDS
De beugel is van de muur gevallen
Controleer of de beugel correct is geïnstalleerd
De slang trekt zich niet volledig terug
- Draai de kraan dicht en trek de slang volledig uit
- Knijp in de sproeier om overtollige druk af te voeren.
- Schroef de sproeier los en koppel deze los van de slang.
- Trek de slang in de haspel terug.
- Controleer op fysieke schade. (d.w.z. de haspel maakt een schor geluid, er zijn duidelijke scheuren in de afdekplaat, de haspelbox is kapot, enz.)
De slang kan niet worden ingetrokken of uitgetrokken
Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp intrekt. Om de slang los te maken, trekt u de slang stevig uit totdat deze volledig is uitgetrokken. Het zou nu weer moeten kunnen intrekken. Zorg ervoor dat u met de slang in de hand in een langzaam tempo loopt terwijl deze intrekt, totdat deze volledig is opgeborgen.
Lekkage in de buurt van het aansluitpunt van de leidingslang
Als er lekkage optreedt waar de slang is aangesloten op de haspel, probeer deze dan vast te draaien en zorg ervoor dat de connector correct is ingedraaid bij het vastschroeven. U kunt ook controleren of er een o-ring in de slangaansluiting zit.
De slang is moeilijk te trekken
Controleer of de haspel op een voldoende hoogte is geïnstalleerd om parallel aan de gebruiker te zijn. Als deze te laag is, kan de slang over de opening schuren, waardoor het moeilijk te trekken is. Controleer op fysieke schade. Als u problemen blijft ondervinden, neem dan contact op met de klantenservice op contact@giraffetools.com en geef uw bestelnummer en een begeleidende video of foto's van het probleem in kwestie op.
Slangknikken
- Verleng de slang en open de kraan volledig om eventuele knikken te verwijderen.
- Zorg ervoor dat de haspel op de juiste hoogte is geïnstalleerd. Een slang die te laag is, schuurt tegen het gat en veroorzaakt knikken.
- Zorg ervoor dat u de slang uittrekt wanneer dat nodig is. Laat de waterslang niet lang buiten de haspel staan, omdat u niet weet of de slang door een zwaar voorwerp wordt ingedrukt.
Lage waterdruk
- Verwijder het mondstuk en controleer de waterdruk om er zeker van te zijn dat het drukprobleem niet wordt veroorzaakt door het mondstuk.
- Verleng de slang volledig, controleer op knikken en open de kraan volledig voor een volledige waterstroom om mogelijke knelpunten te elimineren.
- Sluit het mondstukeinde van de slang aan op de kraan, waardoor het water in de tegenovergestelde richting in de slang stroomt om eventuele verstoppingen te verwijderen.
Beugelscheuren
Als er beugelscheuren optreden, neem dan contact op met het klantenserviceteam door een e-mail te sturen naar contact@giraffetools.com met uw bestelnummer en een foto van het probleem.
ONDERHOUD
LAAT DE SLANG NIET ONBEHEERD MET HOGE SNELHEID INTREKKEN
Dit kan de haspel en het mondstuk beschadigen. Loop altijd met een gelijkmatig tempo achteruit met de slang in de hand.
OPEN DE BEHUIZING VAN DE HASPEL NIET
Het losdraaien van de behuizing maakt de garantie ongeldig. Het interne veermechanisme staat onder spanning en is gevaarlijk wanneer het wordt losgelaten. Als er lekkage- of intrekkingsproblemen optreden, neem dan contact op met het klantenserviceteam van Giraffe Tools voor advies en assistentie.
LAAT DE KRAAN NIET AAN STAAN ALS U DEZE NIET GEBRUIKT
Dit zet de slang onder onnodige druk.
DEMONTEER DE HASPEL NIET ZELF
Interne metalen onderdelen zijn onvervangbaar.
STEL DE HASPEL NIET BLOOT AAN DE KOUDE OMGEVING IN DE WINTER
In de winter kan de plastic afdekking broos worden en het water in de slang zal uitzetten en samentrekken. Het water kan bevriezen en op zijn beurt de slang barsten.
DE SLANG REINIGEN
Veeg de slang af met een vochtige doek om de slang schoon te houden. Dit voorkomt dat stof en zand in de haspel worden getrokken, wat het vergrendelings- en terugtrekkingsmechanisme kan beschadigen.
GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz., omdat dit schade kan veroorzaken.
DOMPEL DE HASPEL NIET ONDER IN WATER
Dompel de haspel niet onder in water bij het reinigen. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek om de levensduur van de haspel te verlengen. De buitenste schaal van de haspel is behandeld met UV-stabilisatie en kan continu worden gebruikt.
AANBEVOLEN PRODUCTEN
Scan de code om de Giraffe Tools winkel op Amazon.com te bezoeken
Scan de code om giraffetools.com te bezoeken
Scan de code om lid te worden van onze Facebook-groep
Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

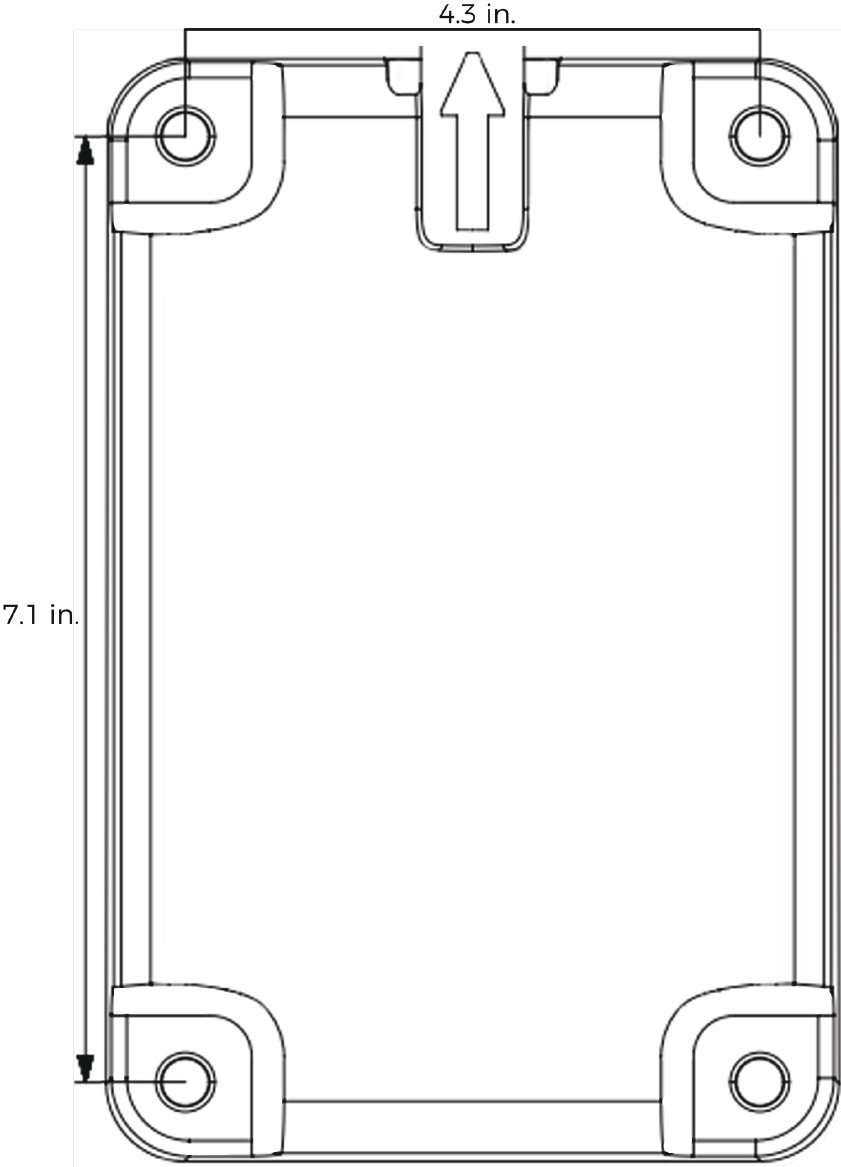

INSTALLATIESJABLOON
WIJ DOEN HET ZWARE WERK
Om Giraffe Tools producten en meer te kopen, bezoekt u giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.
Voltooi uw registratie online voor een GARANTIEVERLENGING VAN 100 DAGEN
giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST, ma - vr, met uitzondering van nationale feestdagen)
