Giraffe Tools TA10B - Handleiding luchtslanghaspel

PRODUCTINFORMATIE

De Giraffe Tools-slanghaspel is gemaakt van kwaliteitsmaterialen met een automatisch intrekbare functie. De luchtslanghaspel kan aan de muur of het plafond worden gemonteerd en is uitgerust met een enkele geleidingsarm die binnen 225° kan worden verplaatst voor een betere functie.

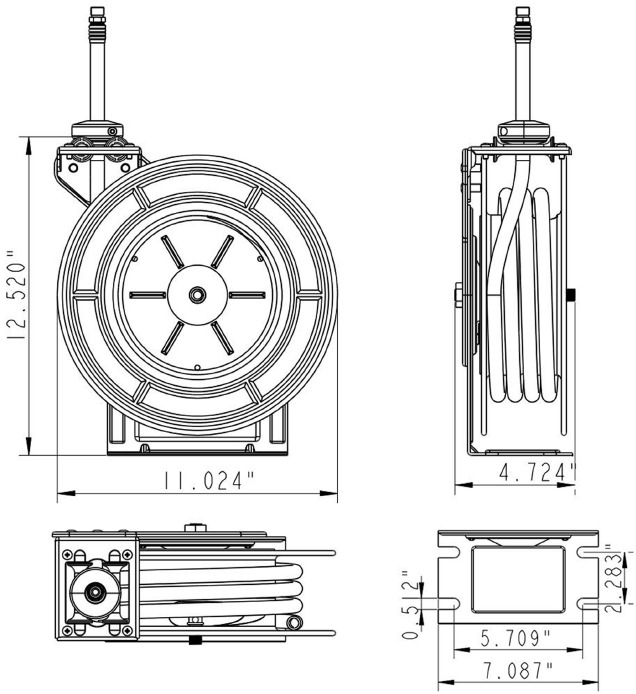

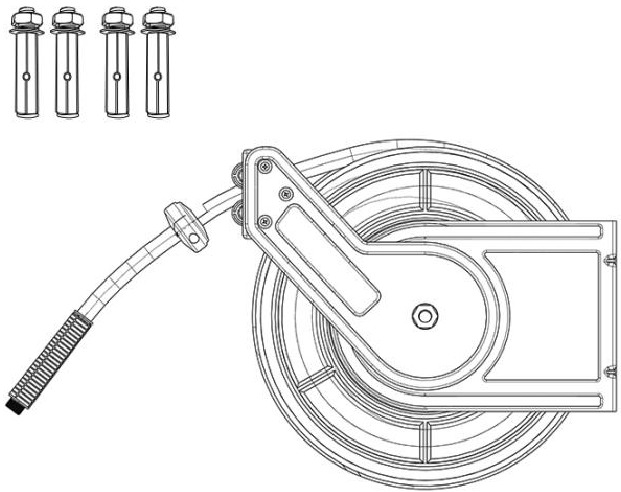

WAT ZIT ER IN DE DOOS

1 x Intrekbare slanghaspel
4 x Expansiebout: Φ12*70
1 x Gebruikershandleiding

OPEN-DOOS CONTROLE

1. Controleer of de bovenstaande onderdelen compleet zijn en in de doos zitten.
2. Controleer het product op (witte) krassen.

Neem tijdig contact op met het Giraffe Tools-klantenserviceteam als u een van de bovenstaande problemen heeft.

Tips: Als de ontvangen verpakking een vreemde geur heeft, weet dan dat dit wordt veroorzaakt door de verzegelde omgeving tijdens de overzeese verzending.

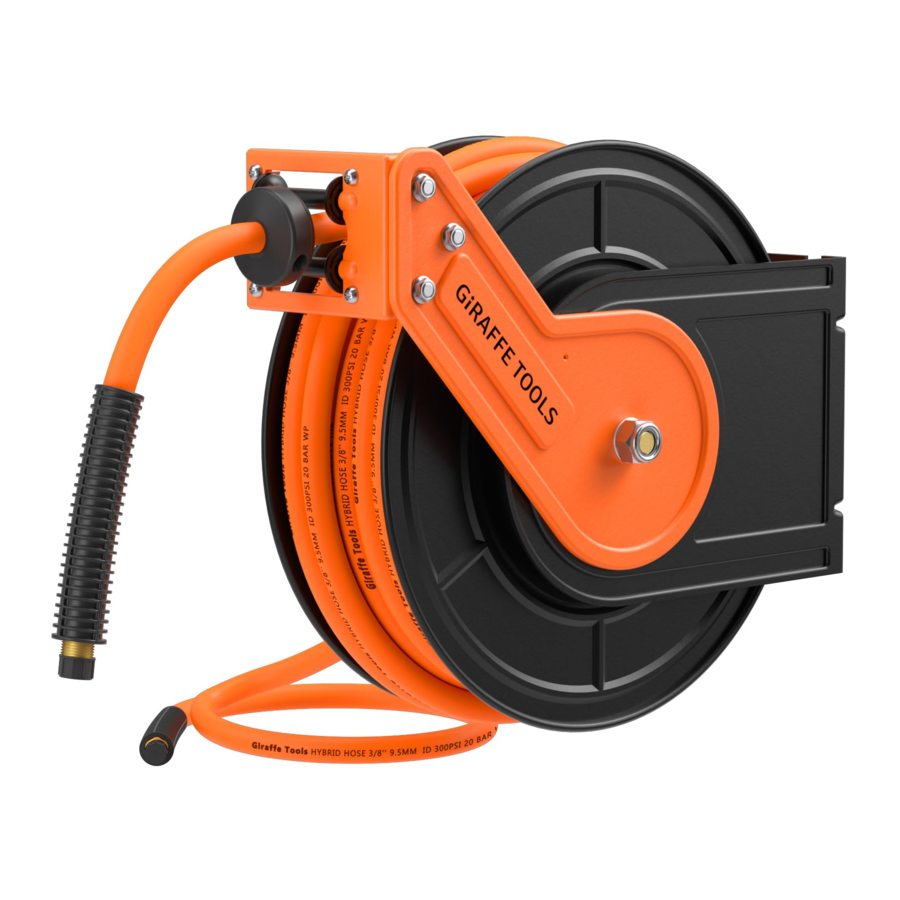

BENODIGDE GEREEDSCHAPPEN

• Elektrische boormachine (9/16")
• Hamer
• Dopsleutelset of een kruiskopschroevendraaier

BEGIN MET DE INSTALLATIE

Kies een plaats

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de haspel op een stevige ondergrond worden geïnstalleerd die 20 kg kracht kan weerstaan. Voor het gemak dient u de slanghaspel in de buurt van uw compressoruitlaat te installeren.

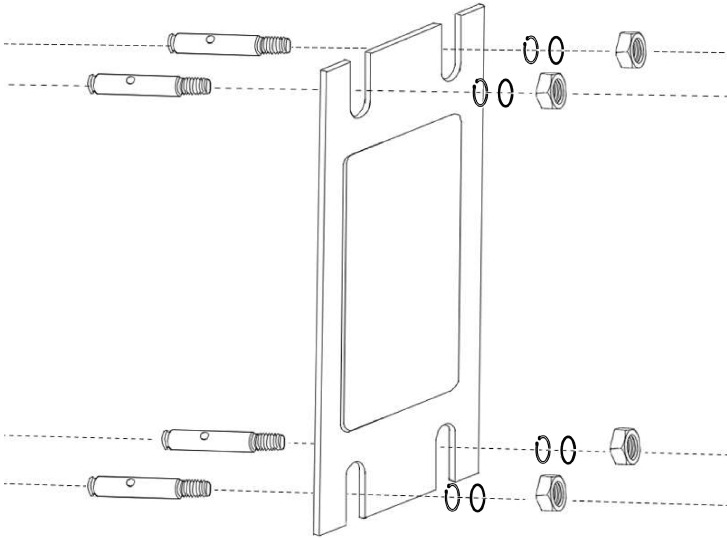

Het product installeren

1. Gebruik het installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
2. Gebruik een 9/16" boor om 2,1 inch diepe gaten te boren.
   Tips: Diepte is belangrijk. Markeer een diepte van 2,1 inch met tape rond de boor. Als het gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk hulpmiddel om het gat vast te zetten.
3. Sla de muurankers in de 4 gaten.
4. Hang de haspel aan de ankers, plaats de sluitringen en schroef de moeren vast en gebruik vervolgens een dopsleutelset of een kruiskopschroevendraaier om ze vast te draaien.
   Volg indien gewenst stappen 5 tot en met 7 om de geleidingsarm opnieuw te positioneren.
5. Trek de slang uit en vergrendel deze.
6. Verwijder de moer en sluitring op de basis van de geleidingsarm.
7. Draai de arm naar de gewenste positie en draai de sluitring en moer weer vast.

Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

Controleer of de slang naar behoren intrekt:

• Trekt niet automatisch in
• Kan niet pauzeren

Als u een van de bovenstaande problemen heeft, neem dan contact op met de Giraffe Tools-klantenservice door een e-mail te sturen naar contact@giraffetools.com en een bijbehorende video en uw ordernummer te vermelden.

HOE

Slang vergrendelen / verlengen

Er zijn seriële vergrendelings- en niet-vergrendelingsgebieden in de stalen behuizing en er zijn klikken te horen bij het passeren van de vergrendelingsgebieden. Trek de slang uit en stop wanneer u de "klik" (klik) hoort om de slang te vergrendelen.

Slang intrekken / inkorten

1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk totdat u het niet-vergrendelingsgebied bereikt (wanneer u de klik niet hoort) om het intrekken te starten.
2. Om de slang in te korten, start u het intrekken en stopt u wanneer u de klik hoort.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Laat de slang altijd voorzichtig intrekken. Als dit niet voorzichtig gebeurt, kan de slanghaspel beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, steekt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en klitten.

Aanbevolen gebruik

1. Trek de slang altijd na elk gebruik in.
2. Er bevindt zich een "STOP" (STOP) indicatiesticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

PROBLEEMOPLOSSER

Het product is van de muur gevallen

Controleer of de haspel correct is geïnstalleerd.

De slang kan niet worden vergrendeld

Trek de slang een beetje uit of trek hem een beetje in totdat u de klik hoort. Omdat de afstand tussen vergrendelingspunten en ontgrendelingsgebieden erg kort is, kunt u het vergrendelingspunt missen als u te snel trekt.

De slang kan niet worden ingetrokken of verlengd

Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp wordt ingetrokken. Om de slang los te maken, trekt u de slang stevig aan totdat deze volledig is uitgeschoven. Hij zou nu weer ingetrokken moeten kunnen worden. Zorg ervoor dat u met de slang in de hand langzaam loopt terwijl deze wordt ingetrokken, totdat deze volledig is opgeborgen.

De slang is moeilijk te trekken

1. Is de slanghaspel op de juiste positie geïnstalleerd? Als de slang te veel buigt bij de uitlaat, kan de slang tegen de opening schuren, waardoor deze moeilijk te trekken is.
2. Alle montagegaten moeten aan de muur worden bevestigd.
3. Stuur een foto van het probleem naar het klantenservicecentrum voor hulp.

Lekkage

Als er een lekkage optreedt, neem dan contact op met ons klantenserviceteam door een e-mail te sturen naar contact@giraffetools.com met uw ordernummer en een foto van het probleem.

ONDERHOUD

VOORZORGSMAATREGELEN LUCHTGEREEDSCHAP

1. Inspecteer de luchtslang van het gereedschap voor elk gebruik op scheuren, rafels of andere defecten. Stop het gebruik als de luchtslang beschadigd is of als er een sissend geluid te horen is van de luchtslang of connectoren tijdens het gebruik van het gereedschap. Vervang het defecte onderdeel/luchtslang.
2. Sta niet toe dat mensen, mobiele apparatuur of voertuigen over de onbeschermde luchtslang rijden. Plaats de luchtslang uit de buurt van drukke gebieden, in een versterkte leiding of plaats planken aan beide zijden van de luchtslang om een afgesloten ruimte te creëren.
3. Voorkom schade aan de luchtslang door het volgende in acht te nemen:
   1. Draag het gereedschap nooit aan de luchtslang.
   2. Houd de luchtslang uit de buurt van hitte, olie, scherpe randen of bewegende delen.
4. Controleer de maximale drukwaarde voor pneumatisch gereedschap en accessoires. De uitlaatdruk van de compressor moet zo worden geregeld dat de maximale drukwaarde van het gereedschap nooit wordt overschreden.

ZORG & ONDERHOUD

Laat de luchtdruk uit het slangensysteem ontsnappen voordat u de haspel onderhoudt.

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te bedienen en zal minder problemen opleveren.
2. Inspecteer de haspel, slang en accessoires voor elk gebruik op schade of overmatige slijtage.
3. Laat beschadigde of versleten onderdelen repareren of vervangen door een geautoriseerde technicus.
4. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
5. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
6. Onderhoud de etiketten en naamplaten van het gereedschap. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact met ons op voor vervanging.

Alleen gekwalificeerd onderhoudspersoneel mag het gereedschap repareren. Een onjuist gerepareerd gereedschap kan een gevaar vormen voor de gebruiker en/of anderen.

REINIGING

Veeg het oppervlak af met een schone, vochtige doek. Gebruik geen oplosmiddelen bij het schoonmaken.

VEILIGHEID

Lees en begrijp alle instructies voordat u dit gereedschap gebruikt. De bediener moet de basisvoorzorgsmaatregelen volgen om het risico op persoonlijk letsel en/of schade aan de apparatuur te verminderen.
Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

GEVAAR DEFINITIES

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding. Een kennisgeving is een waarschuwing dat er een mogelijkheid is van schade aan eigendommen, letsel of overlijden als bepaalde instructies niet worden opgevolgd.

Deze kennisgeving geeft aan dat als er geen passende voorzorgsmaatregelen worden genomen, een specifiek gevaar of een onveilige handeling kan leiden tot ernstig persoonlijk letsel of de dood.

Deze kennisgeving geeft aan dat als er geen juiste praktijken worden gevolgd, een potentieel gevaarlijke situatie kan leiden tot licht of matig letsel.

LET OP!
Deze kennisgeving geeft aan dat een specifiek gevaar of een onveilige handeling zal leiden tot schade aan de apparatuur of eigendommen, maar niet tot persoonlijk letsel.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleiding.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Berg ongebruikt gereedschap op de juiste manier op een veilige en droge plaats op om roest of schade te voorkomen. Berg gereedschap op slot op en houd het buiten het bereik van kinderen.

PERSOONLIJKE VEILIGHEID

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadian Standards Association (CSA) of het American National Standards Institute (ANS).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsmiddelen moeten voldoen aan de CSA Z94.3-07- of ANSI Z87.1-normen, afhankelijk van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden tegen de werkmaterialen of om de effecten van trillingen van het gereedschap te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en het gereedschap.
4. Antislip schoeisel wordt aanbevolen om het evenwicht in de werkomgeving te bewaren.

PERSOONLIJKE VOORZORGSMAATREGELEN

Beheers het gereedschap, de persoonlijke beweging en de werkomgeving om persoonlijk letsel of schade aan het gereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels van het gereedschap NIET vervangen. Als u dit gereedschap op een onveilige of onjuiste manier gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Directe blootstelling van perslucht of vloeistoffen aan de huid kan leiden tot ernstig lichamelijk letsel.

1. Gebruik het juiste gereedschap voor de klus. Dit gereedschap is ontworpen voor een specifieke functie. Wijzig of verander dit gereedschap niet en gebruik het niet voor een onbedoeld doel.
2. Zorg ervoor dat de haspel correct is geïnstalleerd voordat u de in- en uitlaatluchtslangen aansluit.
3. Verwijder onmiddellijk de systeemdruk als er een lek optreedt in de slang of haspel, of als de haspel niet meer op- en afwikkelt.
4. Laat de slang langzaam los en controleer deze terwijl hij wordt ingetrokken.

AANBEVOLEN PRODUCTEN

Scan code om de Giraffe Tools-winkel op Amazon.com te bezoeken

Scan code om giraffetools.com te bezoeken

Scan code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

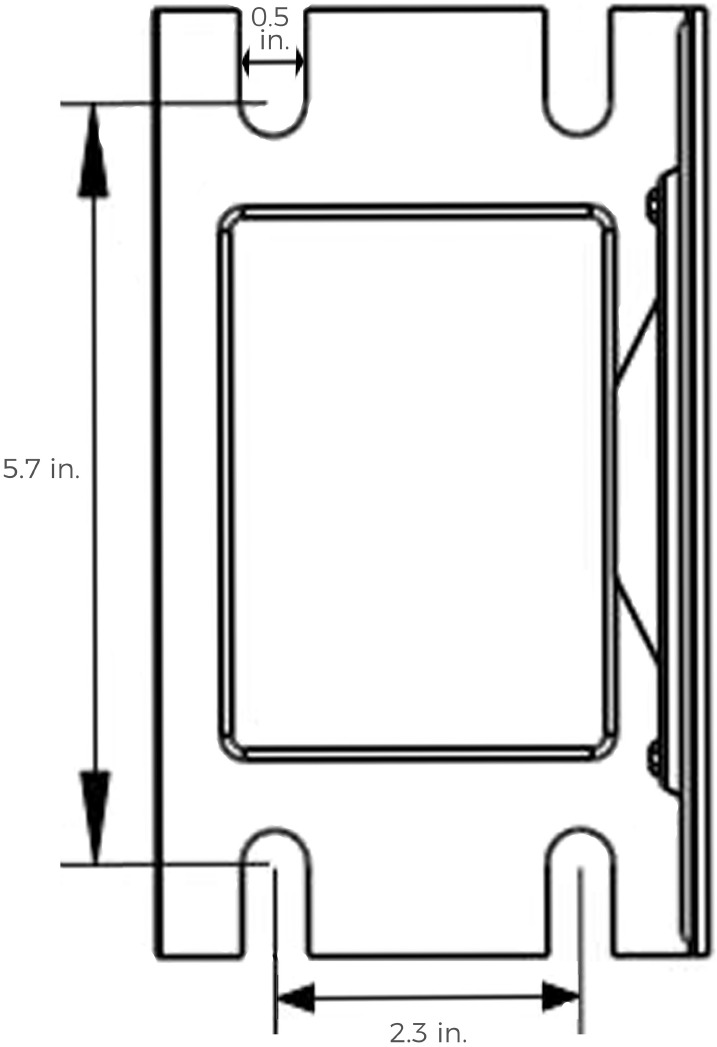

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools-producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Voltooi uw online registratie voor een GARANTIEVERLENGING VAN 100 DAGEN

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST)
