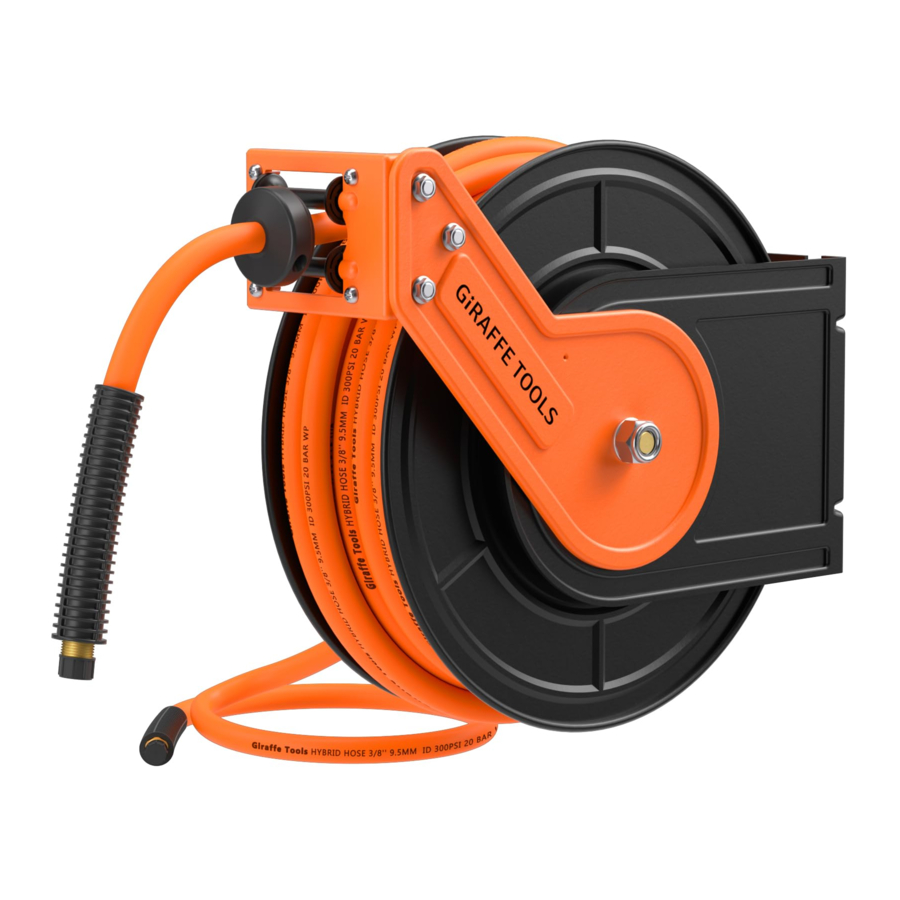

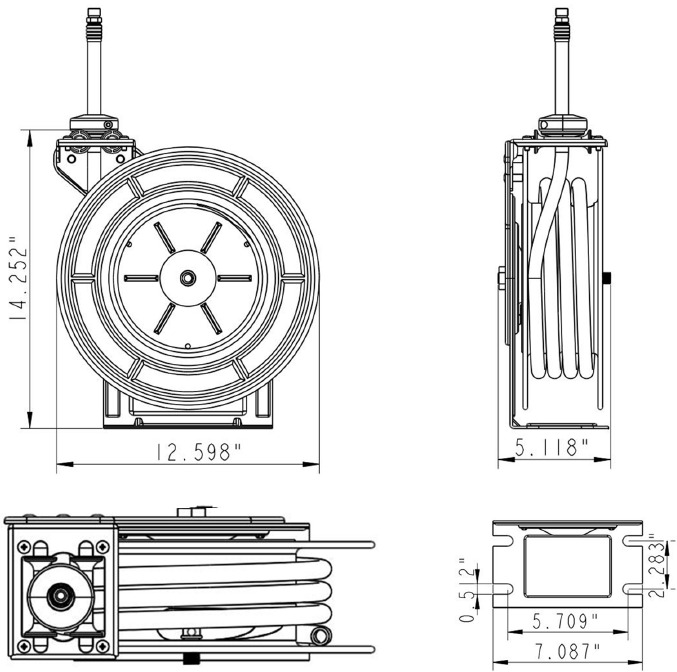

PRODUCTINFORMATIE

De slanghaspel van Giraffe Tools is gemaakt van hoogwaardige materialen met een automatisch intrekbare functie. De luchtslanghaspel kan aan de muur of het plafond worden gemonteerd en is uitgerust met een enkele geleidingsarm die binnen 225° kan worden verplaatst voor een betere functie.

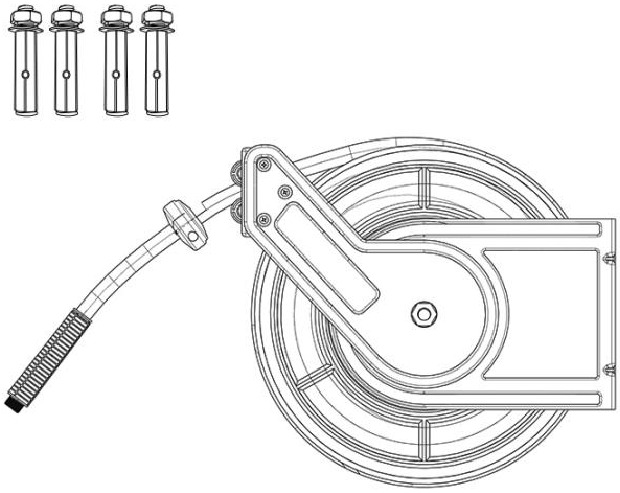

WAT ZIT ER IN DE DOOS

1 x Intrekbare slanghaspel
4 x Spreidbout: Φ12*70
1 x Gebruiksaanwijzing

OPEN-DOOS CONTROLE

1. Controleer of de bovenstaande onderdelen compleet en in de doos zitten.
2. Controleer het product op (witte) krassen.

Als u een van de bovenstaande problemen heeft, neem dan tijdig contact op met de klantenservice van Giraffe Tools.

Tips: Als de ontvangen verpakking een vreemde geur heeft, weet dan dat dit wordt veroorzaakt door de verzegelde omgeving tijdens verzending overzee.

BENODIGDE GEREEDSCHAPPEN

• Elektrische boormachine (9/16")
• Hamer
• Dopsleutelset of een kruiskopschroevendraaier

BEGIN MET INSTALLEREN

Kies een plaats

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de haspel op een stevige ondergrond worden geïnstalleerd die 20 kg kracht kan weerstaan. Voor het gemak kunt u de slanghaspel dicht bij uw compressoruitlaat installeren.

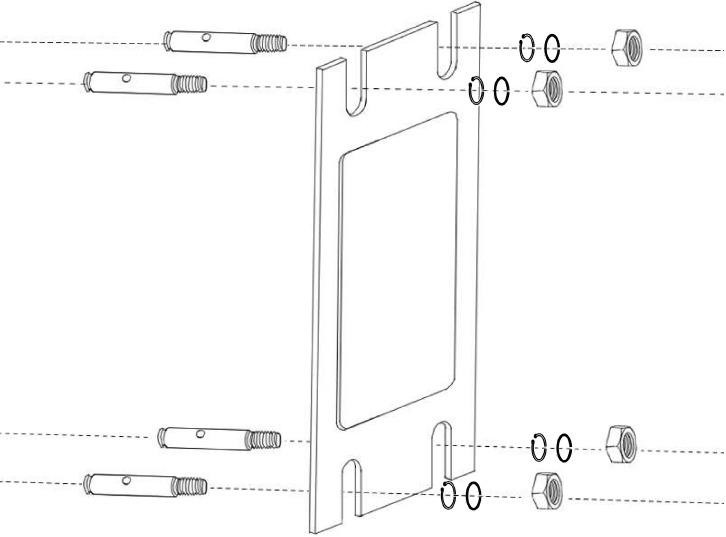

Het product installeren

1. Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
2. Gebruik een 9/16" boor om 2,1 inch diepe gaten te boren.
   Tips: Diepte is belangrijk. Markeer een diepte van 2,1 inch met tape rond de boor. Als het gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk gereedschap om het gat vast te draaien.
3. Sla de muurankers in de 4 gaten.
4. Hang de haspel aan de ankers, plaats de ringen en schroef de moeren erop, gebruik vervolgens een dopsleutelset of een kruiskopschroevendraaier om vast te draaien.

Volg indien gewenst de stappen 5 tot en met 7 om de geleidingsarm opnieuw te positioneren.

5. Trek de slang uit en vergrendel hem.
6. Verwijder de moer en ring op de basis van de geleidingsarm.
7. Draai de arm naar de gewenste positie en draai de ring en moer opnieuw vast.

Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

Controleer of de slang intrekt zoals bedoeld:

• Trekt niet automatisch in
• Kan niet pauzeren

Als u een van de bovenstaande problemen heeft, neem dan contact op met de klantenservice van Giraffe Tools door een e-mail te sturen naar contact@giraffetools.com en een bijbehorende video en uw ordernummer te verstrekken.

HOE

Slang vergrendelen / verlengen

Er zijn seriële vergrendelings- en niet-vergrendelingsgebieden in de stalen behuizing en er zijn klikken te horen bij het passeren van de vergrendelingsgebieden. Trek de slang uit en stop wanneer u het "klik"-geluid hoort om de slang te vergrendelen.

Slang intrekken / inkorten

1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk tot u het niet-vergrendelingsgebied bereikt (wanneer u de klik niet hoort) om het intrekken te starten.
2. Om de slang in te korten, start u het intrekken en stopt u wanneer u de klik hoort.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet met de nodige voorzichtigheid gebeurt, kan de slanghaspel beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, brengt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en knopen.

Aanbevolen gebruik

1. Trek de slang altijd na elk gebruik in.
2. Er is een "STOP"-indicatiesticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

PROBLEEMOPLOSSING

Het product is van de muur gevallen

Controleer of de haspel correct is geïnstalleerd.

De slang kan niet worden vergrendeld

Trek de slang iets uit of in tot u de klik hoort. Omdat de afstand tussen vergrendelingspunten en ontgrendelingsgebieden erg kort is, kunt u het vergrendelingspunt missen als u te snel trekt.

De slang kan niet worden ingetrokken of uitgetrokken

Het is mogelijk dat de slang vast komt te zitten als hij zonder hulp intrekt. Om de slang van een blokkade te bevrijden, trekt u de slang stevig totdat deze volledig is uitgetrokken. Hij zou nu weer moeten kunnen intrekken. Zorg ervoor dat u met de slang in de hand langzaam meeloopt terwijl hij intrekt, totdat hij volledig is opgeborgen.

De slang is moeilijk uit te trekken

1. Is de slanghaspel op de juiste positie geïnstalleerd? Als de slang te veel buigt bij de uitlaat, kan de slang tegen de opening schuren, waardoor het moeilijk wordt om te trekken.
2. Alle montagegaten moeten aan de muur worden bevestigd.
3. Stuur een foto van het probleem naar de klantenservice voor hulp.

Lekkage

Als er lekkage optreedt, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com met uw ordernummer en een foto van het probleem.

ONDERHOUD

VOORZORGSMAATREGELEN VOOR LUCHTGEREEDSCHAP

1. Inspecteer de luchtslang van het gereedschap op scheuren, rafels of andere defecten voor elk gebruik. Stop het gebruik als de luchtslang beschadigd is of als er een sissend geluid te horen is uit de luchtslang of connectoren tijdens het gebruik van het gereedschap. Vervang het defecte onderdeel/de luchtslang.
2. Sta niet toe dat mensen, mobiele apparatuur of voertuigen over de onbeschermde luchtslang rijden. Plaats de luchtslang uit de buurt van drukke gebieden, in een versterkte buis of plaats planken aan beide zijden van de luchtslang om een afgesloten gebied te creëren.
3. Voorkom schade aan de luchtslang door het volgende in acht te nemen:
   1. Draag het gereedschap nooit aan de luchtslang.
   2. Houd de luchtslang uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
4. Controleer de maximale drukwaarde voor luchtgereedschap en accessoires. De uitlaatdruk van de compressor moet worden geregeld om de maximale drukwaarde van het gereedschap nooit te overschrijden.

ONDERHOUD & VERZORGING

Laat de luchtdruk uit het slangensysteem ontsnappen voordat u de haspel onderhoudt.

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te bedienen en heeft minder problemen.
2. Inspecteer de haspel, slang en accessoires voor elk gebruik op schade of overmatige slijtage.
3. Laat beschadigde of versleten onderdelen repareren of vervangen door een geautoriseerde technicus.
4. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
5. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
6. Onderhoud de labels en naamplaten van het gereedschap. Deze bevatten belangrijke informatie. Neem contact met ons op voor vervanging als ze onleesbaar zijn of ontbreken.

Alleen gekwalificeerd onderhoudspersoneel mag het gereedschap repareren. Een onjuist gerepareerd gereedschap kan een gevaar vormen voor de gebruiker en/of anderen.

REINIGING

Veeg het oppervlak af met een schone, vochtige doek. Gebruik geen oplosmiddelen bij het reinigen.

VEILIGHEID

Lees en begrijp alle instructies voordat u dit gereedschap gebruikt. De bediener moet basisvoorzorgsmaatregelen volgen om het risico op persoonlijk letsel en/of schade aan de apparatuur te verminderen.
Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

GEVAARDEFINITIES

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding. Een aanduiding is een waarschuwing dat er een mogelijkheid is op schade aan eigendommen, letsel of overlijden als bepaalde instructies niet worden opgevolgd.

Deze aanduiding geeft aan dat als er geen passende voorzorgsmaatregelen worden genomen, een specifiek gevaar of onveilige handeling kan leiden tot ernstig persoonlijk letsel of overlijden.

Deze aanduiding geeft aan dat als er geen passende maatregelen worden genomen, een mogelijk gevaarlijke situatie kan leiden tot licht of matig letsel.

LET OP!
Deze aanduiding geeft aan dat een specifiek gevaar of onveilige handeling zal leiden tot schade aan apparatuur of eigendommen, maar niet tot persoonlijk letsel.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die geen passende veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Bewaar ongebruikte gereedschappen op de juiste manier op een veilige en droge plaats om roest of schade te voorkomen. Berg gereedschappen op slot op en buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadian Standards Association (CSA) of het American National Standards Institute (ANS).

PERSOONLIJKE BESCHERMINGS­MIDDELEN

1. Draag altijd een veiligheidsbril die de ogen aan de voor- en zijkant beschermt. Oogbeschermingsmiddelen moeten voldoen aan de CSA Z94.3-07- of ANSI Z87.1-normen, afhankelijk van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden tegen de werkmaterialen of om de effecten van trillingen van het gereedschap te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en het gereedschap.
4. Antislip schoeisel wordt aanbevolen om het evenwicht in de werkomgeving te bewaren.

PERSOONLIJKE VOORZORGS­MAATREGELEN

Beheers het gereedschap, uw persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan het gereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende onderdelen van een gereedschap. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDS­VOORZORGSMAATREGELEN

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels van het gereedschap NIET vervangen. Als u dit gereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Directe blootstelling van perslucht of vloeistoffen aan de huid kan leiden tot ernstig lichamelijk letsel.

1. Gebruik het juiste gereedschap voor de klus. Dit gereedschap is ontworpen voor een specifieke functie. Wijzig of verander dit gereedschap niet en gebruik het niet voor een onbedoeld doel.
2. Zorg ervoor dat de haspel correct is geïnstalleerd voordat u de in- en uitlaatluchtslangen aansluit.
3. Verwijder onmiddellijk de systeemdruk als er een lekkage optreedt in de slang of haspel, of als de haspel niet meer op- en afwikkelt.
4. Laat de slang langzaam los en controleer hem terwijl hij intrekt.

AANBEVOLEN PRODUCTEN

Scan de code om de Giraffe Tools-winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

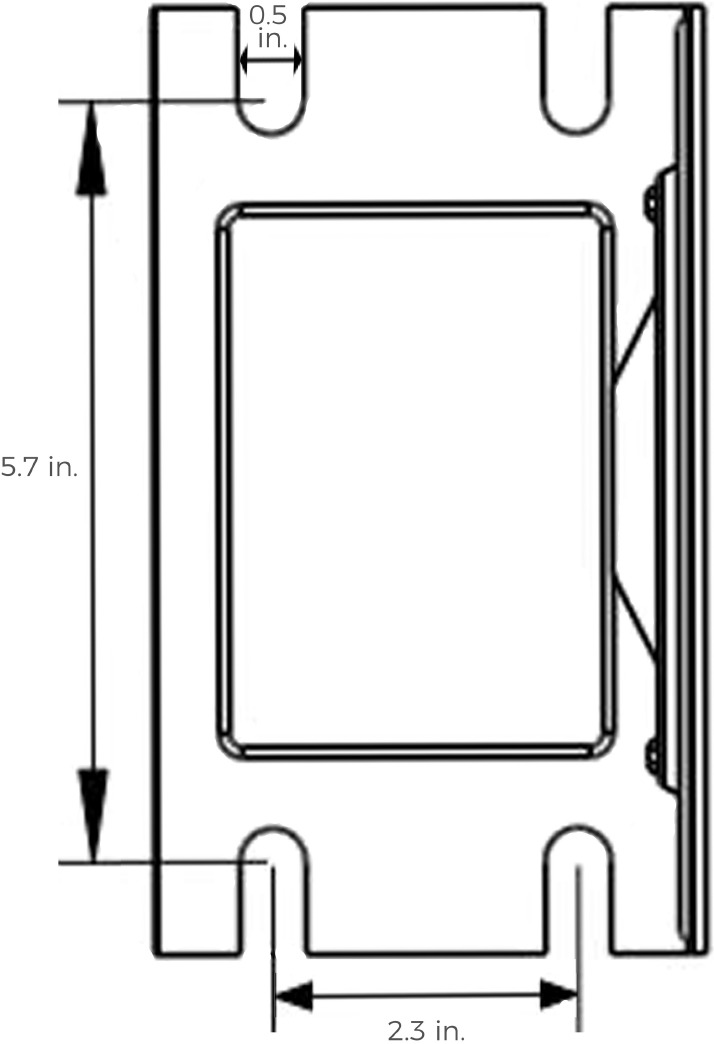

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools-producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Voltooi uw online registratie voor een GARANTIEVERLENGING VAN 100 DAGEN

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST)
