Giraffe Tools SW-8 - met 100ft slanghaspel - handleiding

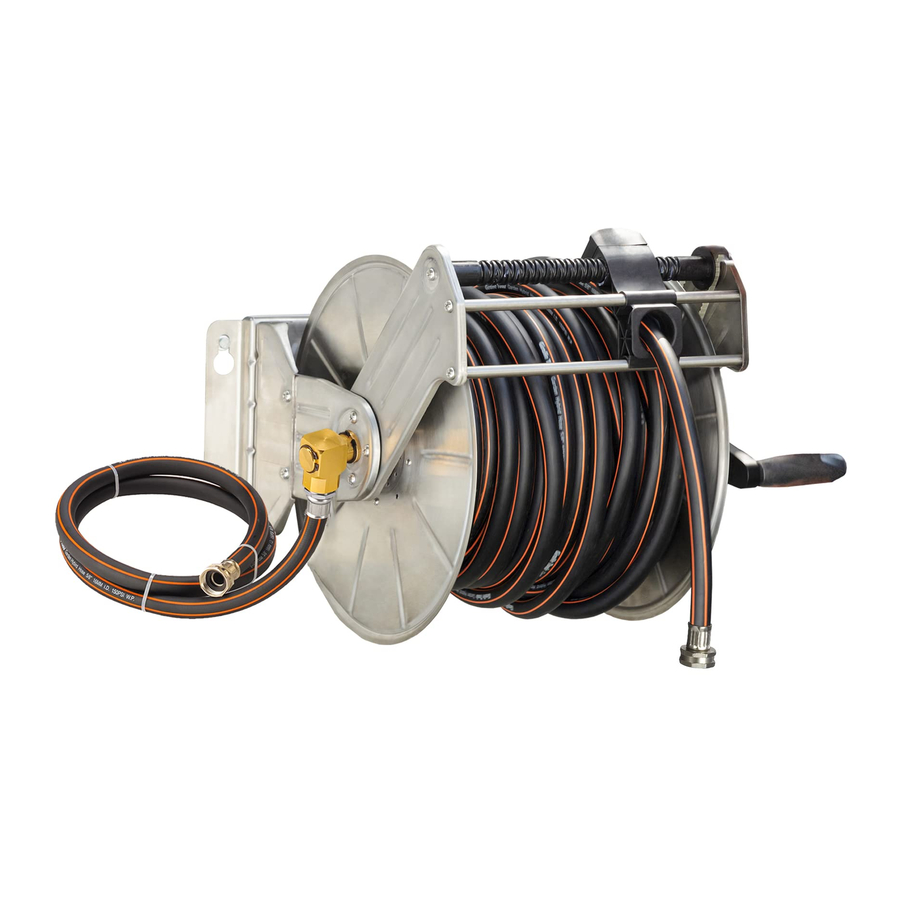

PRODUCTINFORMATIE
De roestvrijstalen slanghaspel van Giraffe Tools is gemaakt van roestvrij staal van industriële kwaliteit, met een sterke meter voor extra sterkte en duurzaamheid. Uitgerust met een 5ft. 5/8" aanvoerslang en een 100ft. 5/8" lange slang.
| Slanglengte | 5/8" x 100 ft. |
| Aansluitingstype | 3/4" GHT |
| Werktemperatuur | 32°F - 104°F |
| Max. Werkdruk | 1.2 MPA |
| Montagetype | Wand, Plafond of Vloer |
| Gewicht van het item | 15.5 kg / 34.1 lbs |

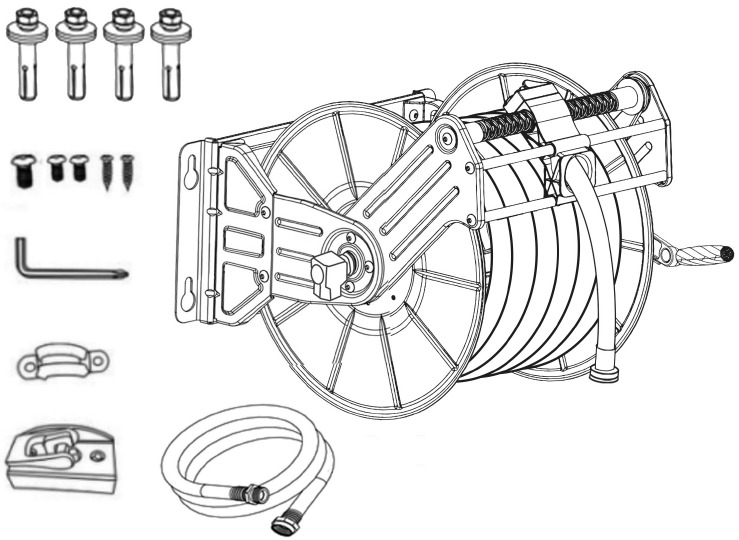

WAT ZIT ER IN DE DOOS
1 x slanghaspel
1 x 5ft aanvoerslang
1 x 100ft lange slang (al geïnstalleerd)
1 x zwengel
1 x regelaar van het geleidingssysteem
4 x expansiebout: Φ12*70
2 x zelftappende schroef M4-14
1 x Phillips-schroef M8-12
2 x Phillips-schroef M6-10 (al geïnstalleerd)
1 x stalen beugel (al geïnstalleerd)
1 x inbussleutel met Phillips-schroefkop
1 x gebruikershandleiding
OPEN-DOOS-CONTROLE
- Controleer of alle bovenstaande onderdelen in de doos zitten.
- Controleer het product op (witte) krassen.
Neem bij een van deze problemen direct contact op met de klantenservice van Giraffe Tools.
Opmerking: als u bij het openen van uw pakket een vreemde geur opmerkt, komt dit door de afgesloten omgeving waarin het pakket overzee is vervoerd.
BENODIGDE GEREEDSCHAPPEN
Elektrische boormachine (9/16")
Hamer
Dopset of een kruiskopschroevendraaier
BEGINNEN MET INSTALLEREN
Kies een plaats
Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de haspel op een stevige ondergrond worden geïnstalleerd.
Let op: Het oppervlak moet bestand zijn tegen een kracht van 50 kg. Voor het gemak kunt u de slanghaspel het beste in de buurt van de door u gekozen waterbron installeren. Zorg ervoor dat de aanvoerslang de kraan kan bereiken voordat u de slanghaspel monteert.
De haspel installeren
- Lijn de gaten van de zwengel en de zwengelhouder uit, schroef de Phillips-schroef (M8*12) erop en draai deze vast met de schroevendraaier.
![]()
- Gebruik de schroevendraaier om de regelaar van het geleidingssysteem op het geleidingssysteem te bevestigen met de twee zelftappende schroeven (M4*14) en draai deze vast.
![]()
- Controleer of de slanggeleider in de juiste positie staat: Lijn uit met de slang en beweeg in de richting van de slang naar binnen en naar buiten. Zo niet, til dan de vergrendeling op om de regelaar te ontgrendelen en de positie aan te passen, en vergrendel de regelaar vervolgens opnieuw via de vergrendeling.
Tips: Om lekkage te voorkomen, wordt aanbevolen om een moersleutel te gebruiken. Zorg ervoor dat de rubberen ring in de connector in de juiste positie is geplaatst.
Installeren aan de muur
- Gebruik het product om de locatie van de 4 gaten te markeren.
- Gebruik een 9/16 "boor om gaten van 2,1 inch te boren.
Tips: Diepte is belangrijk. Markeer een diepte van 2,1 inch met tape rond de boor. Als het geboorde gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk gereedschap om het gat vast te draaien. - Verwijder de moeren en ringen, hamer de muurankers in de gaten.
- Hang het product aan de ankers, plaats de ringen en moeren en gebruik vervolgens een dopset of een kruiskopschroevendraaier om vast te draaien.
- Sluit de aanvoerslang aan op de messing connector en uw kraan, draai de verbinding vast met een moersleutel.
![]()
Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!
PRODUCTTESTEN
- Controleer of de slang lekt:
- Lekken in de buurt van de kraan
- Lekken in de buurt van de slanghaspel
- Controleer of er ringen in de messing verbindingen zitten.
Als u een van de bovenstaande problemen heeft, neem dan contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef de bijbehorende video en het ordernummer op.
PROBLEEMOPLOSSING
Lekkage in de buurt van de messing verbinding
Neem contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com.
Lekkage in de buurt van het toegangspunt van de aanvoerslang
- Als er lekkage optreedt waar de slang op de haspel is aangesloten, probeer deze dan aan te draaien. Draai één slag tegelijk aan.
- Controleer of de ring zich in de messing verbinding bevindt.
De stalen beugel kan het gat niet uitlijnen
Knijp beide schroefgaten en knijp.
ONDERHOUD
STEL DE SLANGHASPEL IN DE WINTER NIET BLOOT AAN DE KOUDE OMGEVING
In de winter zet het water in de slang uit en krimpt het. Het water kan bevriezen en op zijn beurt de slang barsten.
GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz.
DOMPEL DE SLANGHASPEL NIET ONDER IN WATER
Dompel de slanghaspel niet onder in water om schoon te maken. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek, om de levensduur van de slanghaspel te verlengen.
