Giraffe Tools CW20 - Handleiding haspel
PRODUCTINFORMATIE
Bedankt dat u voor de intrekbare haspel van Giraffe Tools hebt gekozen. Ons product maakt gebruik van een versterkte slang van 60 ft voor extra sterkte en duurzaamheid, en heeft ook een multifunctioneel spuitstuk. Lees voordat u de intrekbare haspel gebruikt de volgende installatie-instructies en raadpleeg deze indien nodig.
| Capaciteit | 5/8" x 60+5 ft |
| Temperatuur | 32°F - 104°F |
| Max. druk | 1,2 MPA |
| Verzendgewicht | 9,5 kg |
| Afmeting verzenddoos | 21" x 10" x 17" |

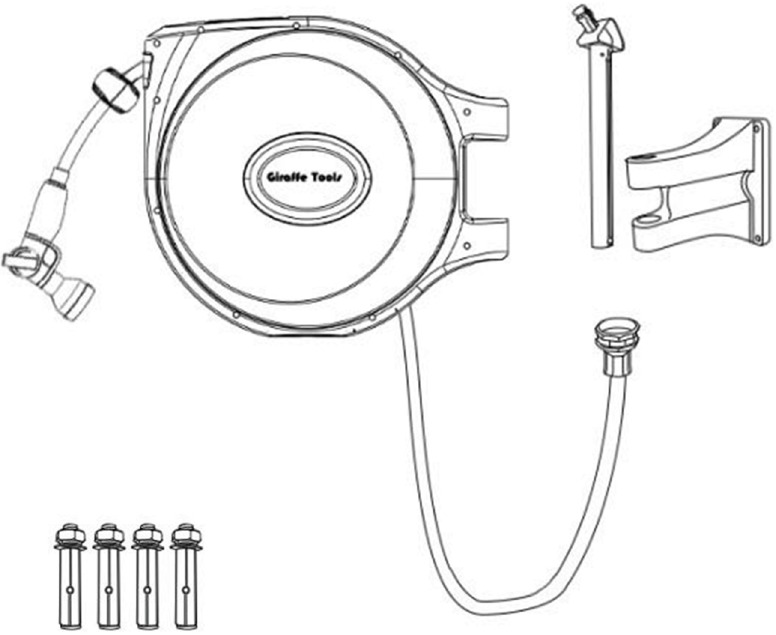

WAT ZIT ER IN DE DOOS
1 x Intrekbare haspel
1 x Beugel met buis
1 x Aanvoerslang van 5 ft
4 x Spreidbout: Φ8*70
1 x Spuitstuk met 9 standen
1 x Gebruikershandleiding
OPEN-DOOS CONTROLE
- Controleer of de bovenstaande onderdelen compleet zijn.
- Controleer of er (witte) krassen op het product zitten.
Als u een van de bovenstaande twee vragen hebt, neem dan onmiddellijk contact op met het klantenserviceteam van Giraffe Tools.
Tips: Als het ontvangen pakket ruikt, wordt dit veroorzaakt door de afgesloten omgeving tijdens de verzending overzee.
BENODIGDHEDEN GEREEDSCHAP
- Elektrische boormachine (1/2")
- Hamer
- Doppenset of een kruiskopschroevendraaier
BEGINNEN MET INSTALLEREN
Een plaats kiezen
Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de beugel op een stevige ondergrond worden geïnstalleerd.
Let op: Het oppervlak moet bestand zijn tegen een kracht van 50 kg. Installeer de haspel voor het gemak zo dicht mogelijk bij de door u gekozen waterbron. Zorg ervoor dat de aanvoerslang de kraan kan bereiken voordat u deze monteert. De haspel kan aan een muur of paal worden gemonteerd. Het gebruik van de juiste maat boor zorgt voor een goede bevestiging van de beugel. Meet de juiste boorbreedte voor gebruik. Om er zeker van te zijn dat de ankers goed passen, kunt u iets kleiner boren, aangezien metselwerk allemaal verschillende eigenschappen heeft.

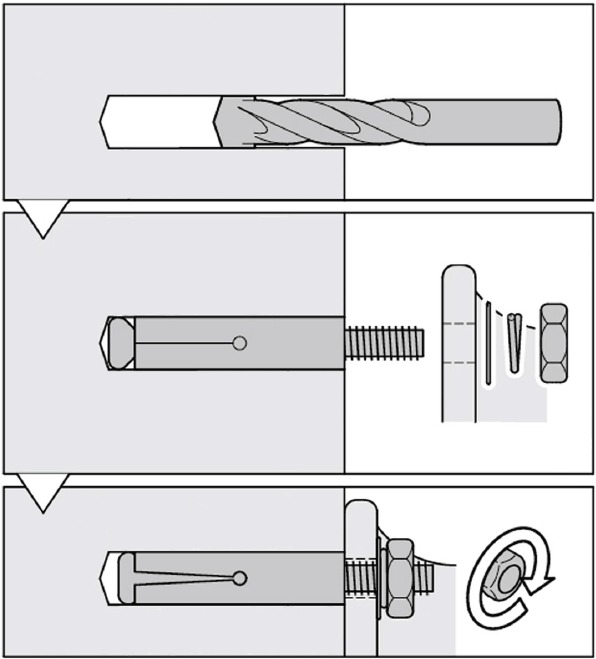

De beugel installeren
Muur/paal
- Gebruik het installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
- Gebruik een 1/2" boor om 1,96 inch/4,98 cm diepe gaten te boren.
Tips: Diepte is belangrijk. Markeer een diepte van 1,96 inch/4,98 cm met tape rond de boor. Als het geboorde gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk hulpmiddel om het gat aan te spannen. - Verwijder de moeren en ringen, hamer muurankers in de 4 gaten.
- Hang de beugel aan de ankers, plaats de ringen en schroef de moeren erop, gebruik vervolgens een doppenset of een kruiskopschroevendraaier om vast te draaien.
Tips: We raden houten palen die slechts een gewicht tot 50 kg kunnen dragen, niet aan om de beugel te installeren.
Het product instellen
- Til de haspel op en lijn de gaten uit met de beugel, schuif de buis in de gaten.
- Sluit de connector van de aanvoerslang aan op de kraan.
- Sluit het spuitstuk aan op de slang.
- Draai het spuitstuk en de connector van de aanvoerslang vast.
Uw haspel is nu geïnstalleerd en klaar voor gebruik!
PRODUCTTESTEN
- Controleer of de waterslang lekt:
- Lekken in de buurt van de kraan
- Lekken in de buurt van de haspel
- Controleer of het spuitstuk lekt.
- Controleer of de slang normaal intrekt:
- Kan niet automatisch intrekken
- Kan niet pauzeren
- Controleer of de ring in de messing aansluiting zit.
Als u een van de bovenstaande problemen hebt, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef uw bijbehorende video en bestelnummer op.
HOE
De slang vergrendelen/verlengen
- Trek de slang tot de gewenste lengte en stop, de slang wordt vergrendeld.
- Om de slang tot een langere lengte te verlengen, trekt u de slang nogmaals en stopt u bij de nieuwe gewenste lengte.
De slang intrekken/verkorten
- Om de slang te ontgrendelen, geeft u de slang een kleine ruk en laat u de kracht los, de slang begint in te trekken.
- Om de slang in te korten, laat u de slang intrekken tot de nieuwe gewenste lengte, trekt u de slang iets verder uit en stopt u vervolgens.
Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet met de nodige voorzichtigheid gebeurt, kunnen de haspel en het spuitstuk beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, steekt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en klitten.
Aanbevolen gebruik
- Draai voordat u de slang intrekt de kraan dicht en knijp in de hendel van het spuitstuk om eventuele extra druk te ontlasten. Trek de slang altijd na elk gebruik in.
- Er is een "STOP"-indicatiesticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.
Het product van de beugel verwijderen
- Trek de beugelbuis eruit.
- Til de haspel uit de beugel en bewaar deze voor volgend gebruik.
PROBLEEMOPLOSSING
De beugel is van de muur gevallen
Controleer of de beugel correct is geïnstalleerd.
De slang trekt niet volledig in
- Draai de kraan dicht en trek de slang volledig uit.
- Knijp in de hendel van het spuitstuk om overtollige druk te ontlasten.
- Schroef het spuitstuk los en koppel het los van de slang.
- Trek de slang in de haspel.
- Controleer op fysieke schade. (d.w.z. de haspel maakt een hees geluid, er zitten duidelijke scheuren in de afdekplaat, de haspelbox is kapot, enz.)
De slang kan niet worden ingetrokken of verlengd
Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp intrekt. Om de slang los te maken van een verstopping, trekt u de slang stevig totdat deze volledig is uitgeschoven. Het zou nu weer moeten kunnen intrekken. Loop tijdens het intrekken met de slang in de hand met een langzame snelheid mee, totdat deze volledig is opgeborgen.
Lekkage in de buurt van het aansluitpunt van de aanvoerslang
Als er lekkage optreedt waar de slang is aangesloten op de haspel, probeer deze dan aan te spannen en zorg ervoor dat de connector correct is ingedraaid bij het vastschroeven. U kunt ook controleren of er een ring in de messing aansluiting zit.
De slang is moeilijk te trekken
Bevestig dat de haspel op een voldoende hoogte is geïnstalleerd om parallel aan de gebruiker te zijn. Als deze te laag is, kan de slang over de opening schuren, waardoor het moeilijk is om te trekken. Controleer op fysieke schade. Als u problemen blijft ondervinden, neem dan contact op met de klantenservice op contact@giraffetools.com en geef uw bestelnummer en een bijbehorende video of foto's van het betreffende probleem op.
Slangknikken
- Verleng de slang en open de kraan volledig om eventuele knikken te verwijderen.
- Zorg ervoor dat de haspel op de juiste hoogte is geïnstalleerd. Een slang die te laag is, schuurt tegen het gat en veroorzaakt knikken.
- Zorg ervoor dat u de slang uittrekt wanneer dat nodig is. Laat de waterslang niet lange tijd buiten de haspel staan, omdat u niet weet of de slang door een zwaar voorwerp wordt ingedrukt.
Lage waterdruk
- Verwijder het spuitstuk en controleer de waterdruk om ervoor te zorgen dat het drukprobleem niet wordt veroorzaakt door het spuitstuk.
- Verleng de slang volledig, controleer op knikken en open de kraan volledig voor een volledige waterstroom om mogelijke knelpunten te elimineren.
- Sluit het spuitstuk van de slang aan op de kraan, waardoor het water in de tegenovergestelde richting in de slang stroomt om eventuele verstoppingen te verwijderen.
Beugel barst
- Als er een barst in de beugel optreedt, neem dan contact op met het klantenserviceteam door een e-mail te sturen naar contact@giraffetools.com met uw bestelnummer en een foto van het probleem.
ONDERHOUD
STA NIET TOE DAT DE SLANG ZONDER HULP OP HOGE SNELHEID INTREKT
Dit kan de haspel en het spuitstuk beschadigen. Loop altijd met een constante snelheid achteruit met de slang in de hand.
OPEN DE BEHUIZING VAN DE HASPEL NIET
Het losdraaien van de behuizing maakt de garantie ongeldig. Het interne veermechanisme staat onder spanning en is gevaarlijk wanneer het wordt losgelaten. Als er lekkage- of intrekproblemen optreden, neem dan contact op met het klantenserviceteam van Giraffe Tools voor advies en hulp.
LAAT DE KRAAN NIET AAN STAAN ALS DEZE NIET IN GEBRUIK IS
Dit zet de slang onnodig onder druk.
DEMONTEER DE HASPEL NIET ZELF
Interne metalen onderdelen zijn onvervangbaar.
STEL DE HASPEL IN DE WINTER NIET BLOOT AAN DE KOUDE OMGEVING
In de winter kan de plastic afdekking broos worden en het water in de slang zet uit en krimpt. Het water kan bevriezen en op zijn beurt de slang barsten.
DE SLANG REINIGEN
Veeg de slang af met een vochtige doek om de slang schoon te houden. Dit voorkomt dat stof en zand in de haspel worden getrokken, wat het vergrendelings- en krimpmiddel kan beschadigen.
GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz., omdat dit schade kan veroorzaken.
DOMPEL DE HASPEL NIET ONDER IN WATER
Dompel de haspel niet onder in water tijdens het reinigen. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek om de levensduur van de haspel te verlengen. De buitenste schaal van de haspel is behandeld met UV-stabilisatie en kan continu worden gebruikt.
AANBEVOLEN PRODUCTEN
Scan de code om de Giraffe Tools store op Amazon.com te bezoeken
Scan code om giraffetools.com te bezoeken
Scan de code om lid te worden van onze Facebook-groep
Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

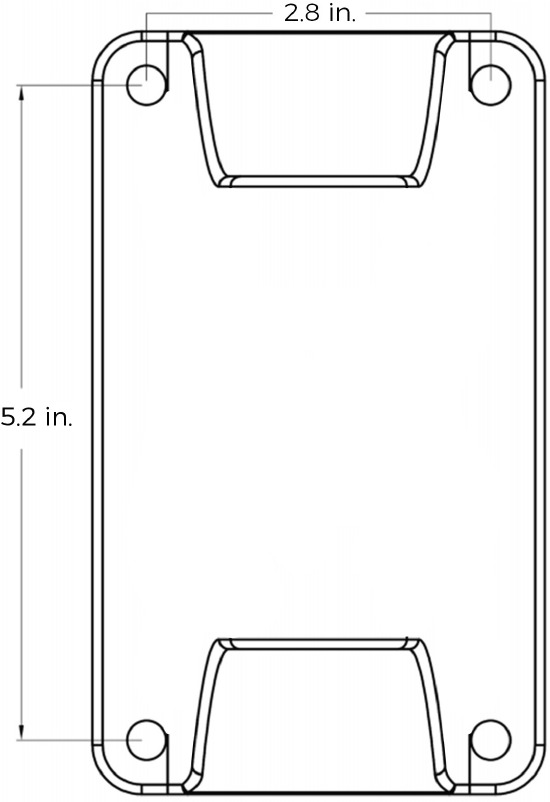

INSTALLATIESJABLOON
WIJ DOEN HET ZWARE WERK
Om producten van Giraffe Tools en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.
Voltooi uw registratie online voor een GARANTIEVERLENGING VAN 100 DAGEN
giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST, ma - vr, met uitzondering van nationale feestdagen)
