Giraffe Tools AWA15 - Handleiding Luchtslanghaspel

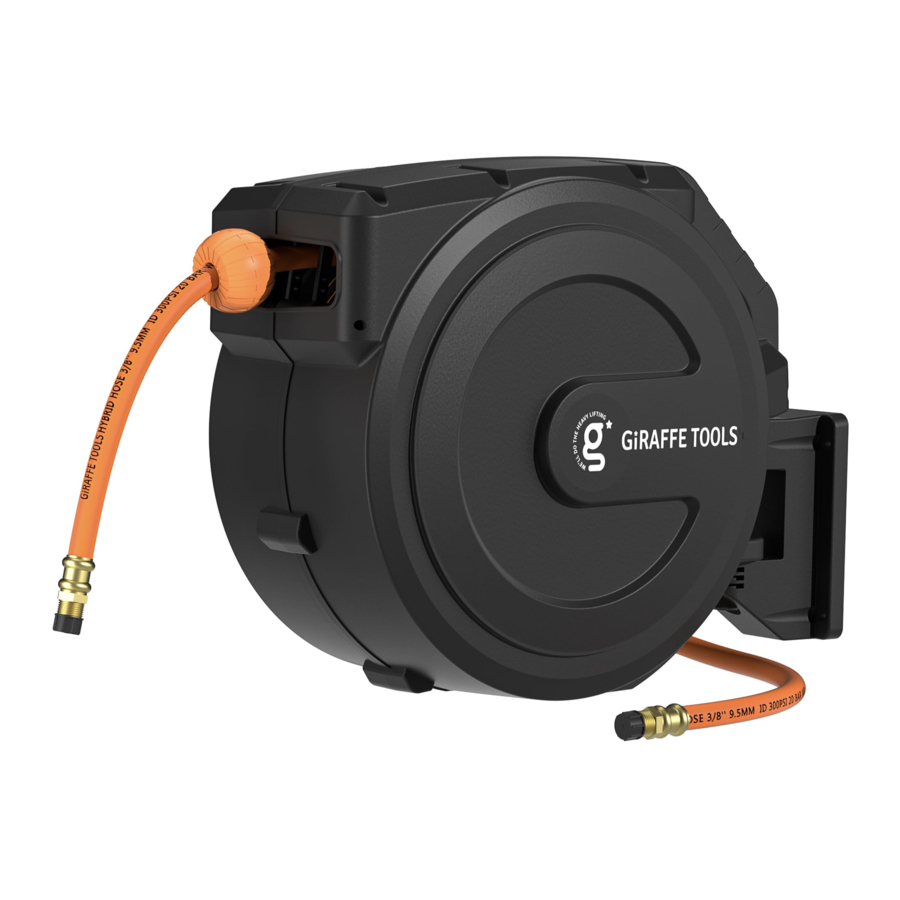

PRODUCTINFORMATIE

De Giraffe Tools slanghaspel is gemaakt van kwaliteitsmaterialen met een automatisch oprolfunctie. De lengte van de slang is 50ft. De luchtslanghaspel kan aan de muur worden gemonteerd met behulp van de meegeleverde montagebeugel, waardoor deze 180° kan draaien.

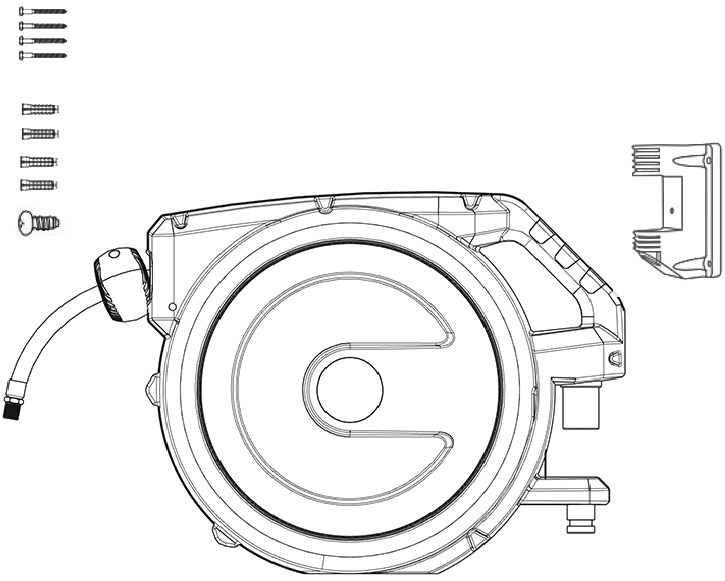

WAT ZIT ER IN DE DOOS

1 x intrekbare slanghaspel
1 x beugel
4 x zelftappende schroef: Φ6*50
4 x expansiebout: Φ8*35
1 x gebruikershandleiding
1 x kleine schroef

OPEN DOOS CONTROLE

1. Controleer of alle bovenstaande onderdelen in de doos zitten.
2. Controleer het product op (witte) krassen.

Als u een van deze problemen heeft, neem dan onmiddellijk contact op met het klantenserviceteam van Giraffe Tools.

Opmerking: Als u een vreemde geur opmerkt bij het openen van uw pakket, komt dit door de afgesloten omgeving waarin het pakket overzee is vervoerd.

BENODIGDHEDEN GEREEDSCHAP

• Elektrische boormachine (5/16'')
• Hamer
• Dopsleutelset of kruiskopschroevendraaier

BEGINNEN MET INSTALLEREN

Kies een plaats

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de beugel worden geïnstalleerd op een stevige ondergrond die bestand is tegen 20 kg kracht.

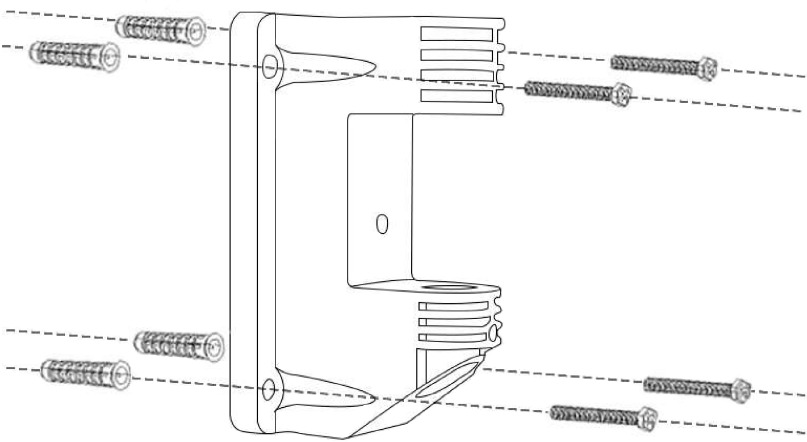

Het product installeren

Muur

1. Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
2. Gebruik een 5/16" boor om 1,38 inch/3,51 cm diepe gaten te boren.
   Tips: Diepte is belangrijk. Markeer een diepte van 1,38 inch/3,51 cm met tape rond de boor. Als het gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk hulpmiddel om het gat aan te spannen.
3. Sla de muurankers in de 4 gaten.
4. Houd de beugel op zijn plaats, plaats de schroeven erin en gebruik vervolgens een dopsleutelset of een kruiskopschroevendraaier om vast te draaien.

Product instellen

1. Til de haspel op en schuif deze in de beugelgaten.
2. Schroef de kleine schroef aan de onderkant van de beugel en draai deze vervolgens vast.


Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

Controleer of de slang normaal intrekt:

• Kan niet automatisch intrekken
• Kan niet pauzeren

Als u een van de bovenstaande problemen heeft, neem dan contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef de bijbehorende video en het ordernummer op.

HOE

Slang vergrendelen/verlengen

1. Trek de slang uit tot de gewenste lengte en stop, de slang wordt vergrendeld.
2. Om de slang te verlengen tot een langere lengte, trekt u de slang nogmaals uit en stopt u op de nieuwe gewenste lengte.

Slang intrekken/inkorten

1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk en laat u de kracht los, de slang begint met intrekken.
2. Om de slang in te korten, laat u de slang intrekken tot de nieuwe gewenste lengte, trekt u de slang iets verder uit en stopt u vervolgens.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet zorgvuldig gebeurt, kan de slanghaspel beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, brengt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en knopen.

Aanbevolen gebruik

1. Trek de slang altijd na elk gebruik in.
2. Er is een "STOP" (STOP) indicatiesticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

Het product uit de beugel verwijderen

1. Draai de kleine schroef aan de onderkant van de beugel los.
2. Til de slanghaspel uit de beugel en bewaar deze voor volgend gebruik.

PROBLEEMOPLOSSING

De beugel is van de muur gevallen

Controleer of de beugel correct is geïnstalleerd.

De slang kan niet worden ingetrokken of verlengd

Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp intrekt. Om de slang los te maken van een vastzittende positie, trekt u de slang stevig uit totdat deze volledig is uitgetrokken. Het zou nu weer moeten kunnen intrekken. Loop zeker met de slang in de hand met een lage snelheid terwijl deze intrekt, totdat deze volledig is opgeborgen.

De slang is moeilijk uit te trekken

1. Controleer of de slanghaspel hoog genoeg is geïnstalleerd. De slanghaspel moet parallel aan de gebruiker staan, als deze te laag is, kan de slang tegen de opening wrijven, waardoor deze moeilijk uit te trekken is.
2. Alle montagegaten moeten met schroeven aan de muur worden bevestigd.
3. Als de slang nog steeds moeilijk uit te trekken is, na het volgen van deze stappen. Stuur een foto van het probleem naar de klantenservice voor hulp.

Lekkage

Als er een lekkage optreedt, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com met uw ordernummer en een foto van het probleem.

ONDERHOUD

VOORZORGSMAATREGELEN LUCHTGEREEDSCHAP

1. Inspecteer de luchtslang van het gereedschap voor elk gebruik op scheuren, rafelen of andere defecten. Stop het gebruik als de luchtslang beschadigd is of er een sissend geluid te horen is van de luchtslang of connectoren tijdens het gebruik van het gereedschap. Vervang het defecte onderdeel/de luchtslang.
2. Laat mensen, mobiele apparatuur of voertuigen niet over de onbeschermde luchtslang rijden. Plaats de luchtslang uit de buurt van drukke gebieden, in een versterkte buis of plaats planken aan weerszijden van de luchtslang om een afgesloten ruimte te creëren.
3. Voorkom schade aan de luchtslang door het volgende in acht te nemen:
   1. Draag het gereedschap nooit aan de luchtslang.
   2. Houd de luchtslang uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen.
4. Controleer de maximale drukwaarde voor luchtgereedschap en accessoires. De uitlaatdruk van de compressor moet zo worden geregeld dat de maximale drukwaarde van het gereedschap nooit wordt overschreden.

VERZORGING & ONDERHOUD

Laat de luchtdruk uit het slangensysteem ontsnappen voordat u de haspel onderhoudt.

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te bedienen en zal minder problemen hebben.
2. Inspecteer de haspel, slang en accessoires voor elk gebruik op schade of overmatige slijtage.
3. Laat beschadigde of versleten onderdelen repareren of vervangen door een erkende technicus.
4. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
5. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
6. Onderhoud de etiketten en naamplaatjes van het gereedschap. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact met ons op voor vervanging.

Alleen gekwalificeerd onderhoudspersoneel mag het gereedschap repareren. Een onjuist gerepareerd gereedschap kan een gevaar vormen voor de gebruiker en/of anderen.

REINIGING

Veeg het oppervlak af met een schone, vochtige doek. Gebruik geen oplosmiddelen bij het reinigen.

VEILIGHEID

Lees en begrijp alle instructies voordat u dit gereedschap gebruikt. De bediener moet de basisvoorzorgsmaatregelen volgen om het risico op persoonlijk letsel en/of schade aan de apparatuur te verminderen.
Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

DEFINITIES VAN GEVAREN

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding. Een aanduiding is een waarschuwing dat er een mogelijkheid is van schade aan eigendommen, letsel of overlijden als bepaalde instructies niet worden opgevolgd.

Deze aanduiding geeft aan dat als er geen juiste voorzorgsmaatregelen worden genomen, een specifiek gevaar of onveilige handeling kan leiden tot ernstig persoonlijk letsel of overlijden.

Deze aanduiding geeft aan dat als er geen juiste handelingen worden uitgevoerd, een potentieel gevaarlijke situatie kan leiden tot licht of matig letsel.

LET OP!
Deze aanduiding geeft aan dat een specifiek gevaar of onveilige handeling zal leiden tot schade aan apparatuur of eigendommen, maar niet tot persoonlijk letsel.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die geen geschikte veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Bewaar ongebruikte gereedschappen op de juiste manier op een veilige en droge plaats om roest of schade te voorkomen. Sluit gereedschappen op en houd ze buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadian Standards Association (CSA) of het American National Standards Institute (ANS).

PERSOONLIJKE BESCHERMINGS­MIDDELEN

1. Draag altijd een veiligheidsbril die de ogen aan de voor- en zijkant beschermt. Oogbeschermingsmiddelen moeten voldoen aan de CSA Z94.3-07- of ANSI Z87.1-normen, afhankelijk van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden tegen de werkmaterialen of om de effecten van trillingen van het gereedschap te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en gereedschappen.
4. Antislip schoeisel wordt aanbevolen om het evenwicht in de werkomgeving te bewaren.

PERSOONLIJKE VOORZORGSMAATREGELEN

Beheers het gereedschap, de persoonlijke beweging en de werkomgeving om persoonlijk letsel of schade aan het gereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDS­VOORZORGSMAATREGELEN

Laat NIET toe dat comfort of vertrouwdheid met het product (opgedaan door herhaaldelijk gebruik) de strikte naleving van de veiligheidsvoorschriften van het gereedschap vervangt. Als u dit gereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Directe blootstelling van perslucht of vloeistoffen aan de huid kan leiden tot ernstig lichamelijk letsel.

1. Gebruik het juiste gereedschap voor de klus. Dit gereedschap is ontworpen voor een specifieke functie. Wijzig of verander dit gereedschap niet en gebruik het niet voor een onbedoeld doel.
2. Zorg ervoor dat de haspel correct is geïnstalleerd voordat u de in- en uitlaatluchtslangen aansluit.
3. Verwijder onmiddellijk de systeemdruk als er een lek optreedt in de slang of haspel, of als de haspel niet meer oprolt en afrolt.
4. Laat de slang langzaam los en controleer deze terwijl deze wordt ingetrokken.

AANBEVOLEN PRODUCTEN

Scan de code om de Giraffe Tools -winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

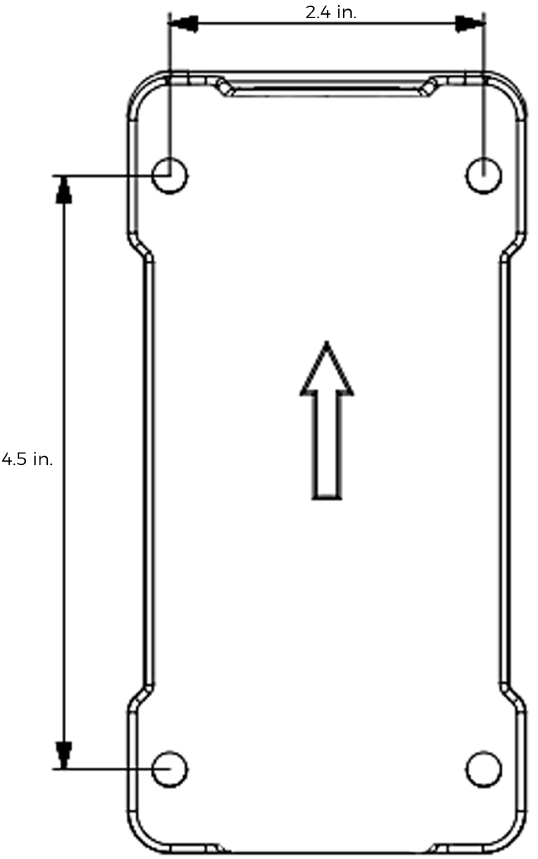

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools-producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Voltooi uw online registratie voor een VERLENGING VAN 100 DAGEN GARANTIE

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST)
