Giraffe Tools TA15B-G20 - Handleiding haspel

PRODUCTINFORMATIE

De Giraffe Tools hogedrukreiniger haspel is gemaakt van kwaliteitsmaterialen met een automatisch oprolfunctie. De hogedrukslang haspel kan aan de muur of het plafond worden gemonteerd en is uitgerust met een enkele geleidingsarm die binnen 225° kan worden verplaatst voor een betere werking.

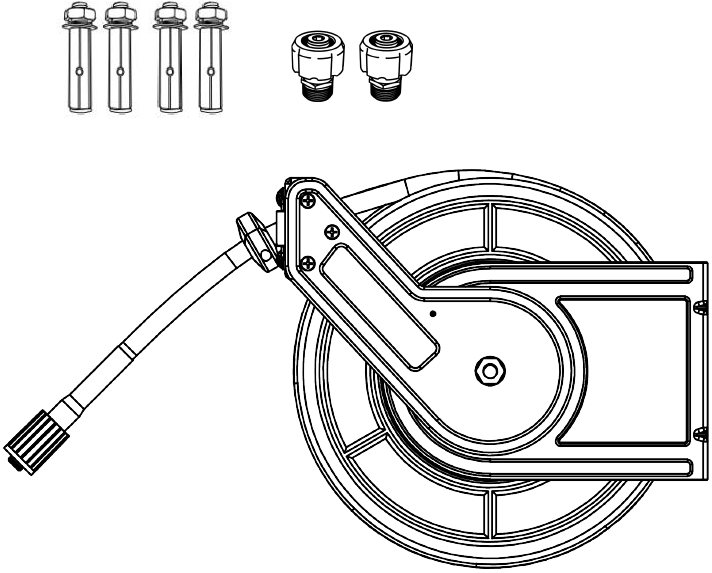

WAT ZIT ER IN DE DOOS

1 x Intrekbare hogedrukslang haspel
4 x Expansiebout: Φ12*70
1 x Gebruikershandleiding
2 x M22-15mm snelkoppeling

OPEN-DOOS CONTROLE

1. Controleer of de bovenstaande onderdelen compleet zijn en in de doos zitten.
2. Controleer het product op (witte) krassen.

Als u een van de bovenstaande problemen ondervindt, neem dan tijdig contact op met het Giraffe Tools klantenserviceteam.

Tips: Als het ontvangen pakket een vreemde geur heeft, weet dan dat dit wordt veroorzaakt door de afgesloten omgeving tijdens verzending overzee.

BENODIGDE GEREEDSCHAPPEN

• Elektrische boormachine (9/16")
• Hamer
• Dopset of een kruiskopschroevendraaier

BEGIN MET INSTALLEREN

Kies een plek

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de haspel op een stevige ondergrond worden geïnstalleerd die 20 kg kracht kan weerstaan. Voor het gemak kunt u de slanghaspel het beste in de buurt van uw compressoruitlaat installeren.

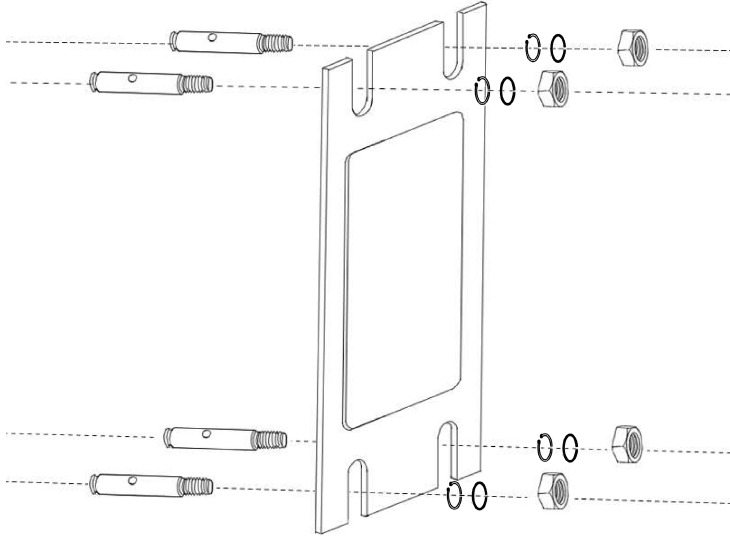

Het product installeren

1. Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
2. Gebruik een 9/16" boor om 2 1/10 inch diepe gaten te boren.
   Tips: Diepte is belangrijk. Markeer een diepte van 2,1 inch met tape rond de boor. Als het gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk gereedschap om het gat strakker te maken.
3. Sla de muurankers in de 4 gaten.
4. Hang de haspel aan de ankers, plaats de ringen en schroef de moeren erop en gebruik vervolgens een dopset of een kruiskopschroevendraaier om vast te draaien.

Volg desgewenst de stappen 5 tot en met 7 om de geleidingsarm opnieuw te positioneren.

5. Trek de slang uit en vergrendel deze.
6. Verwijder de moer en ring op de basis van de geleidingsarm.
7. Draai de arm naar de gewenste positie en draai de ring en moer opnieuw vast.

Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

Controleer of de slang zoals bedoeld wordt ingetrokken:

• Trekt niet automatisch in
• Kan niet pauzeren

Als u een van de bovenstaande problemen heeft, neem dan contact op met de Giraffe Tools klantenservice door een e-mail te sturen naar service@giraffetools.com en een bijbehorende video en uw ordernummer te vermelden.

HOE

Slang vergrendelen / verlengen

Er zijn seriële vergrendelings- en niet-vergrendelingsgebieden in de stalen behuizing en er zijn klikken te horen bij het passeren van de vergrendelingsgebieden. Trek de slang uit en stop wanneer u het "klik"-geluid hoort om de slang te vergrendelen.

Slang intrekken / inkorten

1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk totdat u het niet-vergrendelingsgebied bereikt (wanneer u de klik niet hoort) om het intrekken te starten.
2. Om de slang in te korten, start u het intrekken en stopt u wanneer u de klik hoort.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet voorzichtig gebeurt, kan de slanghaspel beschadigd raken. Wanneer u achteruit loopt met een constante snelheid, steekt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel om ervoor te zorgen dat deze vrij is van knikken en klitten.

Aanbevolen gebruik

1. Trek de slang altijd na elk gebruik in.
2. Er is een "STOP"-indicatiesticker 3 7/25 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

PROBLEEMOPLOSSING

Het product is van de muur gevallen

Controleer of de haspel correct is geïnstalleerd.

De slang kan niet worden vergrendeld

Trek de slang een beetje uit of trek hem een beetje in totdat u de klik hoort. Omdat de afstand tussen de vergrendelingspunten en de ontgrendelingsgebieden erg kort is, kunt u het vergrendelingspunt missen als u te snel trekt.

De slang kan niet worden ingetrokken of verlengd

Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp wordt ingetrokken. Om de slang los te maken, trekt u de slang stevig totdat deze volledig is uitgeschoven. Hij zou nu weer moeten kunnen intrekken. Zorg ervoor dat u met de slang in de hand langzaam loopt terwijl deze wordt ingetrokken, totdat deze volledig is opgeborgen.

De slang is moeilijk uit te trekken

1. Is de slanghaspel op de juiste positie geïnstalleerd? Als de slang te veel buigt bij de uitlaat, kan de slang tegen de opening schuren, waardoor het moeilijk wordt om te trekken.
2. Alle montagegaten moeten aan de muur worden bevestigd.
3. Stuur een foto van het probleem naar de klantenservice voor hulp.

Lekkage

Als er een lekkage optreedt, neem dan contact op met onze klantenservice door een e-mail te sturen naar service@giraffetools.com met uw ordernummer en een foto van het probleem.

ONDERHOUD

VOORZORGSMAATREGELEN VOOR HOGEDRUKREINIGER

1. Inspecteer de hogedrukslang van het gereedschap voor elk gebruik op scheuren, rafelen of andere defecten. Stop het gebruik als de hogedrukslang beschadigd is of als er tijdens het gebruik van het gereedschap een sissend geluid uit de hogedrukslang of connectoren komt. Vervang het defecte onderdeel/de hogedrukslang.
2. Sta niet toe dat mensen, mobiele apparatuur of voertuigen over de onbeschermde hogedrukslang rijden. Plaats de hogedrukslang uit de buurt van drukke gebieden, in een versterkte buis of plaats planken aan beide zijden van de hogedrukslang om een ​​afgesloten ruimte te creëren.
3. Voorkom schade aan de hogedrukslang door het volgende in acht te nemen:
   1. Draag het gereedschap nooit aan de hogedrukslang.
   2. Houd de hogedrukslang uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
4. Controleer de maximale drukwaarde voor hogedrukreiniger gereedschappen en accessoires. De compressor uitlaatdruk moet worden geregeld om nooit de maximale drukwaarde van het hogedrukgereedschap te overschrijden.

VERZORGING & ONDERHOUD

Laat de druk van het slanghaspelsysteem los voordat u de haspel gaat onderhouden.

1. Onderhoud het hogedrukgereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te bedienen en zal minder problemen hebben.
2. Inspecteer de haspel, de hogedrukslang en de accessoires voor elk gebruik op beschadigingen of overmatige slijtage. Laat beschadigde of versleten onderdelen repareren of vervangen door een erkende technicus.
3. Gebruik bij het onderhoud alleen identieke vervangingsonderdelen.
4. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit hogedrukgereedschap.
5. Onderhoud de labels en naamplaten van het hogedrukgereedschap. Deze bevatten belangrijke informatie.

Neem contact met ons op voor vervanging als ze onleesbaar zijn of ontbreken.

Alleen gekwalificeerd onderhoudspersoneel mag het hogedrukgereedschap repareren. Een onjuist gerepareerd gereedschap kan een gevaar vormen voor de gebruiker of anderen.

REINIGING

Veeg het oppervlak af met een schone, vochtige doek. Gebruik geen oplosmiddelen bij het reinigen.

VEILIGHEID

Lees en begrijp alle instructies voordat u dit hogedrukgereedschap gebruikt. De bediener moet de basisvoorzorgsmaatregelen volgen om het risico op persoonlijk letsel of schade aan de apparatuur te verminderen.
Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

GEVAARDEFINITIES

Maak uzelf vertrouwd met de gevarenaanduidingen in deze handleiding. Een aanduiding is een waarschuwing dat er een mogelijkheid is van schade aan eigendommen, letsel of overlijden als bepaalde instructies niet worden opgevolgd.

Deze aanduiding geeft aan dat als er geen passende voorzorgsmaatregelen worden genomen, een specifiek gevaar of een onveilige handeling kan leiden tot ernstig persoonlijk letsel of de dood.

Deze aanduiding geeft aan dat als er geen passende maatregelen worden genomen, een potentieel gevaarlijke situatie kan leiden tot licht of matig letsel.

LET OP!
Deze aanduiding geeft aan dat een specifiek gevaar of een onveilige handeling zal leiden tot schade aan apparatuur of eigendommen, maar niet tot persoonlijk letsel.

WERKPLEK

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht en vrij van afleiding.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt uit de buurt van de werkplek.
3. Bewaar ongebruikte hogedrukgereedschappen op de juiste manier op een veilige en droge plaats om roest of beschadiging te voorkomen. Sluit gereedschappen op en houd ze buiten het bereik van kinderen.

PERSOONLIJKE VEILIGHEID

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd door de Canadian Standards Association (CSA) of het American National Standards Institute (ANS).

PERSOONLIJKE BESCHERMINGS-MIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voorkant en zijkant van de ogen. Oogbeschermingsmiddelen moeten voldoen aan de CSA Z94.3-07- of ANSI Z87.1-normen, afhankelijk van het type werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden tegen de werkmaterialen of om de effecten van gereedschapstrillingen te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en gereedschappen.
4. Antislip schoeisel wordt aanbevolen om het evenwicht in de werkomgeving te bewaren.

PERSOONLIJKE VOORZORGSMAATREGELEN

Beheer het hogedrukgereedschap, persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan het hogedrukgereedschap te voorkomen.

1. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. Bedek of bind lang haar vast.

SPECIFIEKE VEILIGHEIDS-VOORZORGSMAATREGELEN

Laat NIET toe dat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) de strikte naleving van de veiligheidsregels van het gereedschap vervangt. Als u dit hogedrukgereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Directe blootstelling van perslucht of vloeistoffen aan de huid kan leiden tot ernstig lichamelijk letsel.

1. Gebruik het juiste gereedschap voor de klus. Dit hogedrukgereedschap is ontworpen voor een specifieke functie. Wijzig of verander dit hogedrukgereedschap niet en gebruik het niet voor een onbedoeld doel.
2. Zorg ervoor dat de haspel correct is geïnstalleerd voordat u de in- en uitlaatslangen aansluit.
3. Verwijder onmiddellijk de systeemdruk als er een lekkage optreedt in de slang of haspel, of als de haspel niet meer op- en afwikkelt.
4. Laat de hogedrukslang langzaam los en controleer deze terwijl deze wordt ingetrokken.

AANBEVOLEN PRODUCTEN

Scan de code om de Giraffe Tools winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

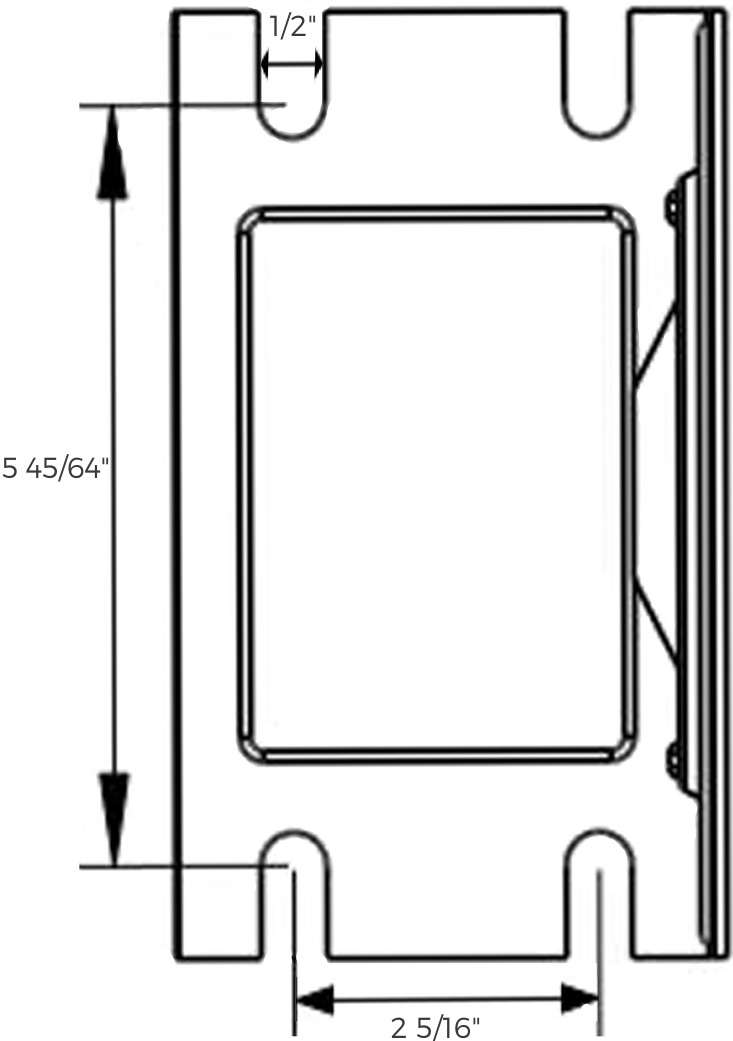

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Voltooi uw online registratie voor een GARANTIEVERLENGING VAN 100 DAGEN

giraffetools.com
service@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST)
