Giraffe Tools AW40 - Handleiding haspel

Inhoud

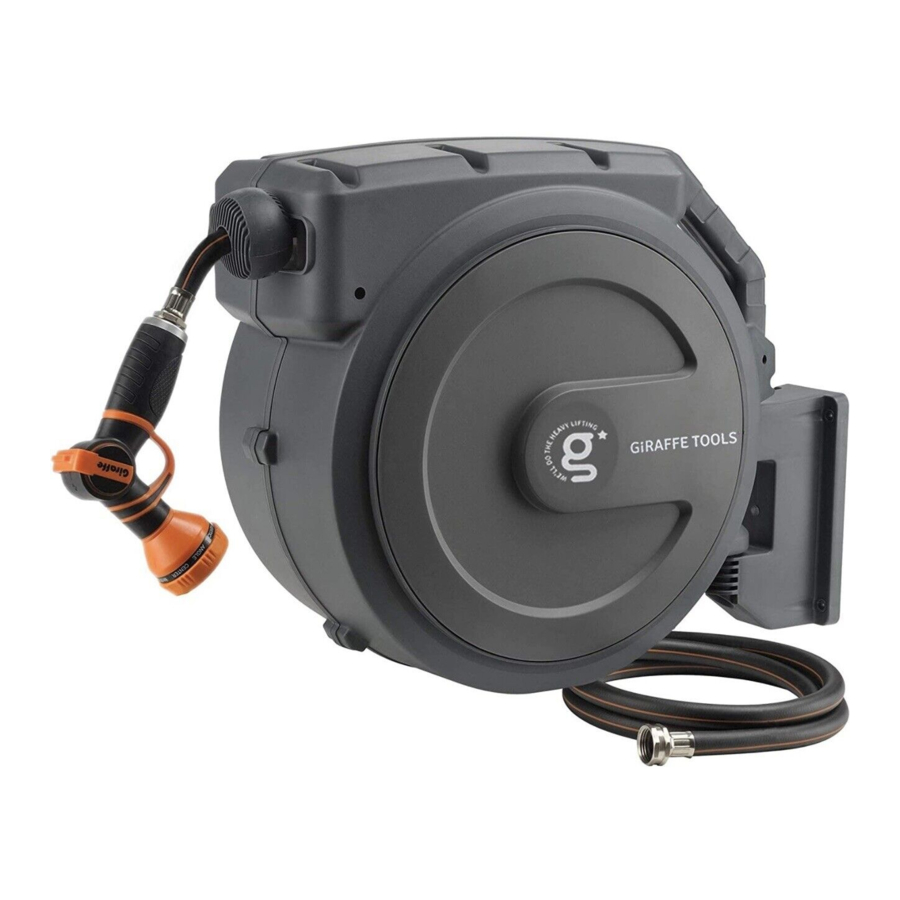

PRODUCTINFORMATIE

Bedankt voor het kiezen van de intrekbare slanghaspel van Giraffe Tools. Ons product maakt gebruik van een versterkte slang van 125 ft voor extra sterkte en duurzaamheid, en heeft ook een multifunctioneel slangmondstuk. Lees voordat u de intrekbare slanghaspel gebruikt de volgende installatie-instructies en raadpleeg ze indien nodig.

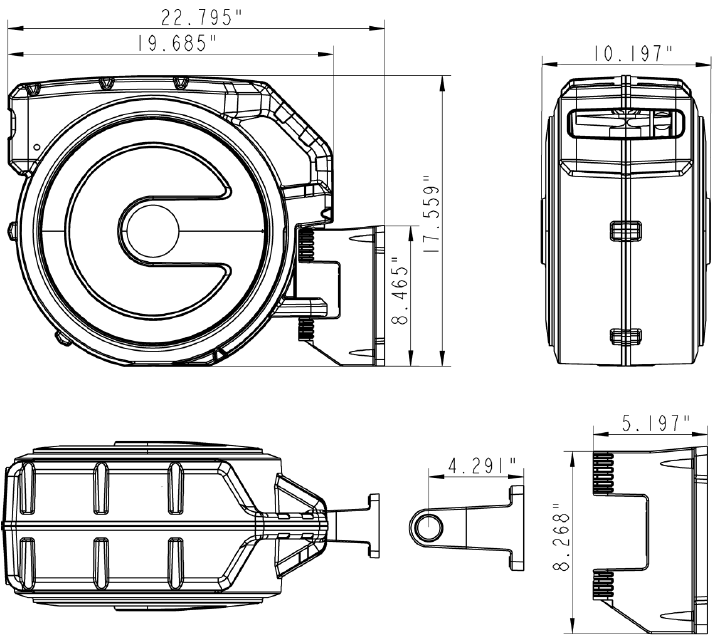

PRODUCTAFMETINGEN - Deel 1
PRODUCTAFMETINGEN - Deel 2

Slangcapaciteit 1/2 inch x 125 voet
Aansluitingstype 3/4 inch CHT
Werktemperatuur 32°F - 104°F
Maximale werkdruk 1,2 MPA
Type montage Draaibaar aan muur, paal
Gewicht van het artikel 13,7 kg / 30,2 lbs

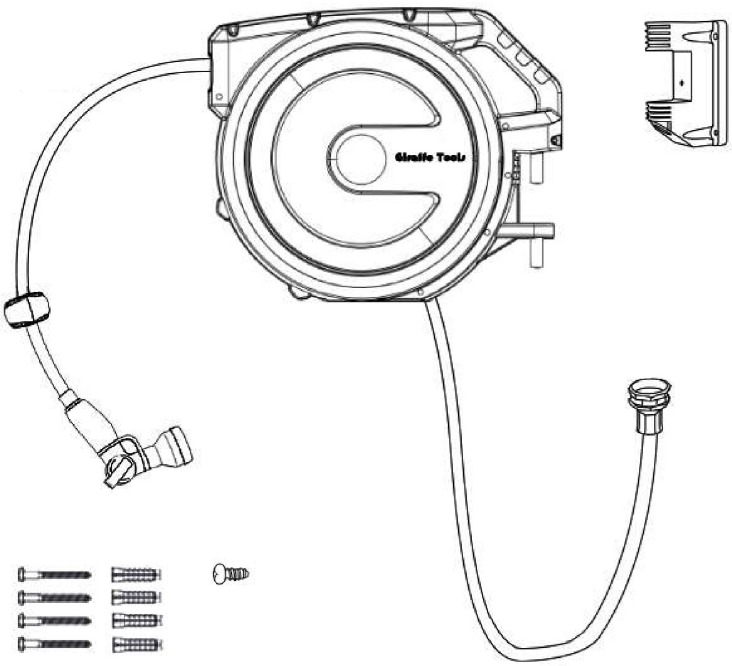

WAT ZIT ER IN DE DOOS

1 x intrekbare slanghaspel
1 x beugel
1 x 5ft afneembare leidingslang
1 x 9-standenmondstuk
4 x geribbelde kunststof anker: 012*50
4 x schroef: Φ8*70
1 x kleine schroef
1 x gebruikershandleiding

OPEN-DOOS CONTROLE

  1. Controleer of de bovenstaande onderdelen compleet zijn.
  2. Controleer of er (witte) krassen op het product zitten.

Als u een van de bovenstaande twee vragen hebt, neem dan onmiddellijk contact op met de klantenservice van Giraffe Tools.

Tips: Als het ontvangen pakket ruikt, wordt dit veroorzaakt door de afgesloten omgeving tijdens de verzending overzee.

BENODIGDE GEREEDSCHAPPEN

  • Elektrische boormachine (7/16" OF 1/2" VOOR DE MUUR EN 5/16" VOOR HOUTEN PALEN)
  • Hamer
  • Dopset of kruiskopschroevendraaier

BEGIN MET INSTALLEREN

Kies een plaats

Vanwege het gewicht van de gevulde haspel en de trekkracht tijdens gebruik, moet de beugel op een stevige ondergrond worden geïnstalleerd.

Let op: Het oppervlak moet 50 kg kracht kunnen weerstaan. Voor het gemak kunt u de slanghaspel het dichtst bij uw gekozen waterbron installeren. Zorg ervoor dat de leidingslang de kraan kan bereiken voordat u hem monteert. De slanghaspel kan aan een muur of een paal worden gemonteerd. Als u de slanghaspel aan een houten paal wilt monteren, moet de paal groter zijn dan 4x4 inch en zijn er geen muurankers nodig, omdat de schroeven rechtstreeks in het hout kunnen worden geschroefd. Het gebruik van de juiste boormaat zorgt voor een stevige bevestiging van de beugel. Meet de juiste boorbreedte voor gebruik. Om er zeker van te zijn dat de ankers goed vastzitten, kunt u iets kleiner boren, omdat metselwerkmaterialen allemaal verschillende eigenschappen hebben.

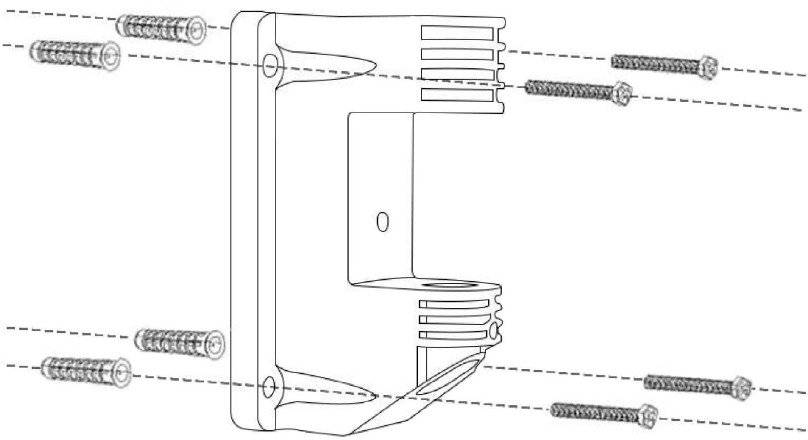

De beugel installeren

Muur

De beugel installeren

  1. Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
  2. We raden eerst een 7/16" boor aan, als deze niet beschikbaar is, kunt u een 1/2" boor kiezen en vervolgens 1,96 inch/4,98 cm diepe gaten boren.
    Tips: Diepte is belangrijk. Markeer een diepte van 1,96 inch/4,98 cm met tape rond de boor. Als het geboorde gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk hulpmiddel om het gat aan te spannen.
  3. Hamer muurankers in de 4 gaten.
  4. Houd de beugel op zijn plaats, plaats vervolgens de schroeven en gebruik een dopset of een kruiskopschroevendraaier om vast te draaien.

Houten paal

  1. Gebruik de installatiesjabloon (zie Installatiesjabloon) om de locatie van de 4 gaten te markeren.
  2. Gebruik een 5/16" boor om 1,96 inch/4,98 cm diepe gaten te boren.
  3. Houd de beugel op zijn plaats.
  4. Plaats de schroeven en draai de schroeven vervolgens vast.

Tips: We raden geen houten palen aan die slechts een gewicht tot 30 kg kunnen dragen om de beugel te installeren.

Het product instellen

  1. Til de haspel op en schuif deze in de beugelgaten.
  2. Schroef de kleine schroef aan de onderkant van de beugel en draai deze vervolgens vast.
  3. Sluit de leidingslangconnector aan op de haspel en de kraan.
  4. Sluit het mondstuk aan op de slang.
  5. Draai het mondstuk en de leidingslangconnector vast.

Uw slanghaspel is nu geïnstalleerd en klaar voor gebruik!

PRODUCTTESTEN

  1. Controleer of de waterslang lekt:
    • Lekken in de buurt van de kraan
    • Lekken in de buurt van de slanghaspel
  2. Controleer of het mondstuk lekt.
  3. Controleer of de slang normaal intrekt:
    • Kan niet automatisch intrekken
    • Kan niet pauzeren
  4. Controleer of er een o-ring in de slangaansluiting zit.

Als u een van de bovenstaande problemen hebt, neem dan contact op met onze klantenservice door een e-mail te sturen naar contact@giraffetools.com en geef uw bijbehorende video en bestelnummer op.

HOE

Slang vergrendelen / verlengen

  1. Trek de slang naar de gewenste lengte en stop, de slang wordt vergrendeld.
  2. Om de slang te verlengen tot een langere lengte, trekt u de slang nog een keer en stopt u bij de nieuwe gewenste lengte.

Slang intrekken / verkorten

  1. Om de slang te ontgrendelen, geeft u de slang een kleine ruk en laat u de kracht los, de slang begint met intrekken.
  2. Om de slang te verkorten, laat u de slang intrekken tot de nieuwe gewenste lengte, trekt u de slang iets verder uit en stopt u vervolgens.

Tips: De slang kan alleen worden vergrendeld tijdens het uittrekken en kan niet worden vergrendeld tijdens het intrekken. Trek de slang altijd voorzichtig in. Als dit niet voorzichtig gebeurt, kunnen de slanghaspel en het mondstuk beschadigd raken. Wanneer u met een constante snelheid achteruit loopt, brengt het zelfsegmenterende mechanisme de slang in en weeft deze netjes in de haspel, om ervoor te zorgen dat deze vrij is van knikken en knopen.

  1. Voordat u de slang intrekt, draait u de kraan dicht en knijpt u de hendel van het mondstuk in om eventuele extra druk te ontlasten. Trek de slang altijd na elk gebruik in.
  2. Er zit een "STOP" (STOP) indicatiesticker 3,28 voet voor de maximale lengte, trek de slang niet voorbij dit punt, anders wordt het intrekmechanisme vernield.

Het product uit de beugel verwijderen

  1. Draai de kleine schroef aan de onderkant van de beugel los.
  2. Til de slanghaspel uit de beugel en bewaar deze voor het volgende gebruik.

PROBLEEMOPLOSSING

De beugel is van de muur gevallen

Controleer of de beugel correct is geïnstalleerd

De slang trekt niet volledig in

  1. Draai de kraan dicht en trek de slang volledig uit
  2. Knijp de hendel van het mondstuk in om overtollige druk te ontlasten.
  3. Schroef het mondstuk los en koppel het los van de slang.
  4. Trek de slang in de haspel in.
  5. Controleer op fysieke schade. (d.w.z. de haspel maakt een schor geluid, er zijn duidelijke scheuren in de afdekplaat, de slanghaspelbox is kapot, enz.)

De slang kan niet worden ingetrokken of verlengd

Het is mogelijk dat de slang vast komt te zitten als deze zonder hulp intrekt. Om de slang los te maken, trekt u stevig aan de slang totdat deze volledig is uitgeschoven. Hij zou nu weer moeten kunnen intrekken. Zorg ervoor dat u met de slang in de hand langzaam loopt terwijl deze intrekt, totdat deze volledig is opgeborgen.

Lekkage in de buurt van het aansluitpunt van de leidingslang

Als er lekkage optreedt waar de slang is aangesloten op de haspel, probeer deze dan aan te spannen en zorg ervoor dat de connector correct is ingedraaid wanneer u hem vastschroeft. U kunt ook controleren of er een o-ring in de slangaansluiting zit.

De slang is moeilijk te trekken

Bevestig dat de slanghaspel op een voldoende hoogte is geïnstalleerd om parallel aan de gebruiker te zijn. Als hij te laag is, kan de slang tegen de opening schuren, waardoor hij moeilijk te trekken is. Controleer op fysieke schade. Als u problemen blijft ondervinden, neem dan contact op met de klantenservice via contact@giraffetools.com en geef uw bestelnummer en een bijbehorende video of foto's van het probleem op.

Slangknikken

  1. Verleng de slang en open de kraan volledig om eventuele knikken te verwijderen.
  2. Zorg ervoor dat de slanghaspel op de juiste hoogte is geïnstalleerd. Een slang die te laag is, schuurt tegen het gat en veroorzaakt knikken.
  3. Zorg ervoor dat u de slang uittrekt wanneer dat nodig is. Laat de waterslang niet lang buiten de haspel liggen, omdat u niet weet of de slang door een zwaar voorwerp wordt ingedrukt.

Lage waterdruk

  1. Verwijder het mondstuk en controleer de waterdruk om er zeker van te zijn dat het drukprobleem niet wordt veroorzaakt door het mondstuk.
  2. Verleng de slang volledig, controleer op knikken en open de kraan volledig voor een volledige waterstroom om mogelijke knelpunten te verwijderen.
  3. Sluit het mondstukuiteinde van de slang aan op de kraan, waardoor het water in de tegenovergestelde richting in de slang stroomt om eventuele verstoppingen te verwijderen.

Beugelscheuren

Als er beugelscheuren optreden, neem dan contact op met de klantenservice door een e-mail te sturen naar contact@giraffetools.com met uw bestelnummer en een foto van het probleem.

ONDERHOUD

LAAT DE SLANG NIET ZONDER HULP MET HOGE SNELHEID INTREKKEN
Dit kan de slanghaspel en het mondstuk beschadigen. Loop altijd achteruit in een constant tempo met de slang in uw handen.

OPEN DE BEHUIZING VAN DE SLANGHASPEL NIET
Als u de behuizing losschroeft, vervalt de garantie. Het interne veermechanisme staat onder spanning en is gevaarlijk wanneer het wordt losgelaten. Als er lekkage- of intrekkingsproblemen optreden, neem dan contact op met de klantenservice van Giraffe Tools voor advies en assistentie.

LAAT DE KRAAN NIET OPENSTAAN ALS DEZE NIET IN GEBRUIK IS
Hierdoor komt de slang onnodig onder druk te staan.

DEMONTEER DE SLANGHASPEL NIET ZELF
Interne metalen onderdelen zijn onvervangbaar.

STEL DE SLANGHASPEL NIET BLOOT AAN DE KOUDE OMGEVING IN DE WINTER
In de winter kan de plastic afdekking broos worden en het water in de slang zal uitzetten en samentrekken. Het water kan bevriezen en op zijn beurt de slang barsten.

DE SLANG REINIGEN
Veeg de slang af met een vochtige doek om de slang schoon te houden. Dit voorkomt dat stof en zand in de haspel worden getrokken, wat het vergrendelings- en krimpmechanisme kan beschadigen.

GEBRUIK GEEN CHEMICALIËN
Gebruik geen chemicaliën of stoffen op deze slang, zoals dialyse, petroleumoplosmiddelen, melkzuur, enz., omdat dit schade kan veroorzaken.

DOMPEL DE SLANGHASPEL NIET ONDER IN WATER
Dompel de slanghaspel niet onder in water tijdens het reinigen. Het is gemakkelijk om de behuizing af te vegen met een vochtige doek om de levensduur van de slanghaspel te verlengen. De buitenkant van de slanghaspel is behandeld met UV-stabilisatie en kan continu worden gebruikt.

AANBEVOLEN PRODUCTEN

Scan de code om de Giraffe Tools-winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

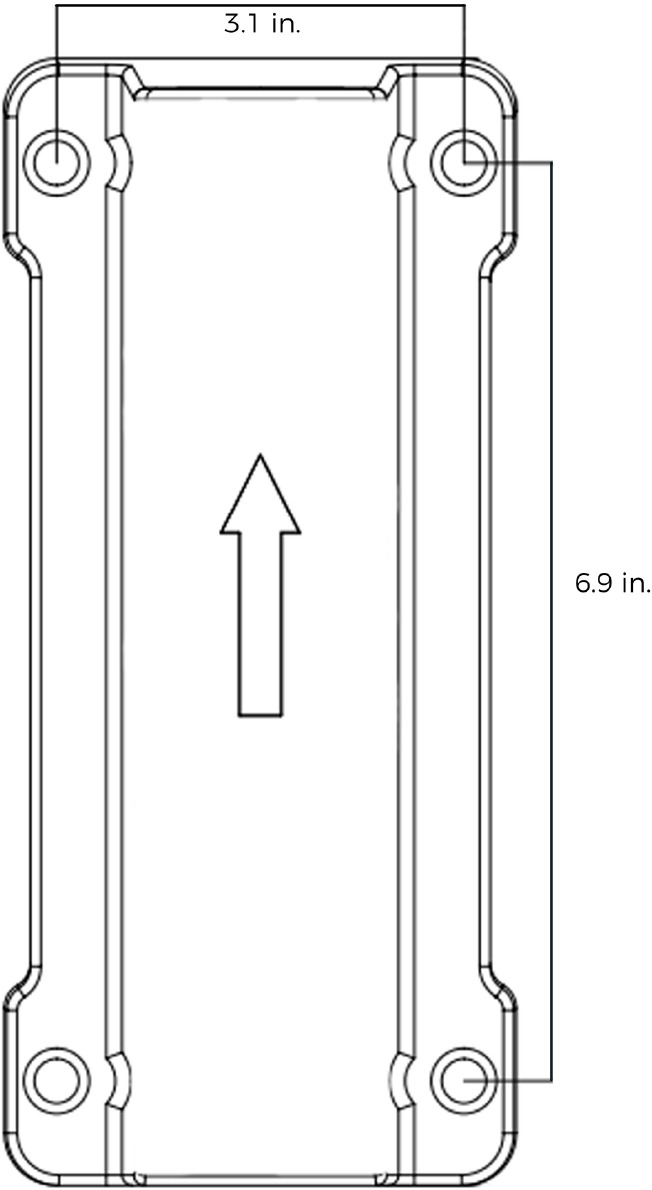

INSTALLATIESJABLOON

INSTALLATIESJABLOON

WIJ DOEN HET ZWARE WERK
Om Giraffe Tools-producten en meer te kopen, gaat u naar giraffetools.com of zoekt u naar Giraffe Tools op Amazon.com.

Voltooi uw online registratie voor 100 DAGEN GARANTIEVERLENGING

giraffetools.com
contact@giraffetools.com
+1 (833)583-0881
(9.00 - 17.00 uur EST, ma - vr, met uitzondering van nationale feestdagen)
