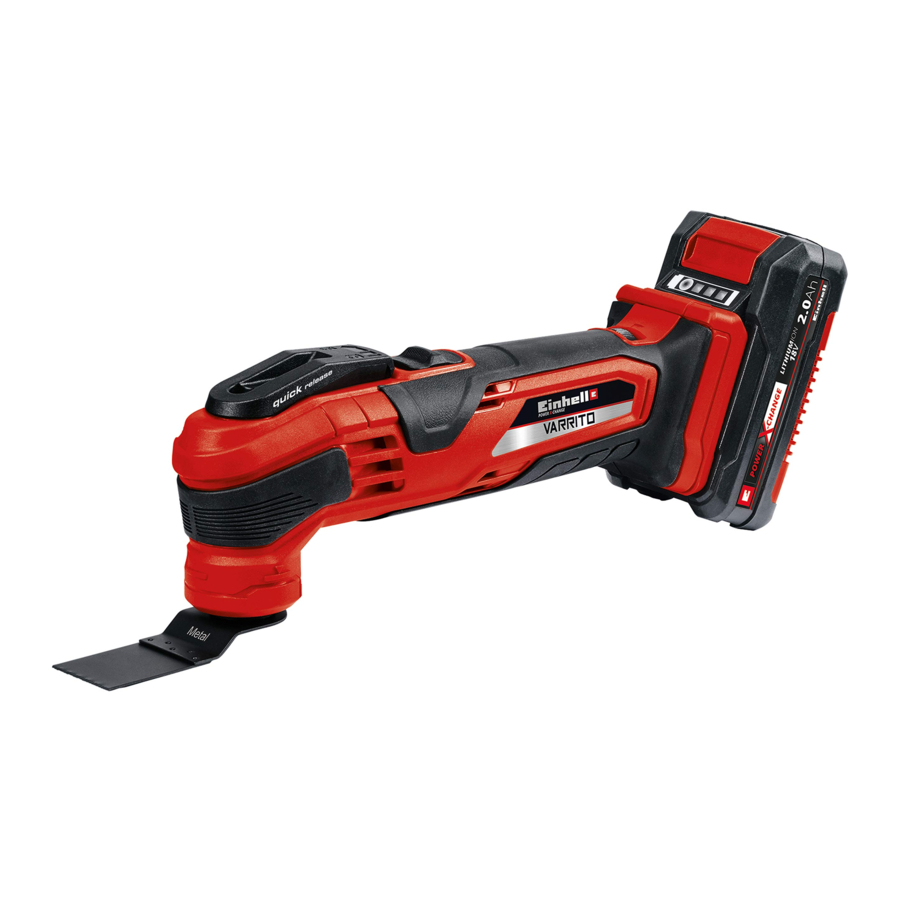

Einhell VARRITO (44.651.60) - Handleiding multifunctioneel gereedschap

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die op of bij dit elektrische gereedschap zijn verstrekt. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

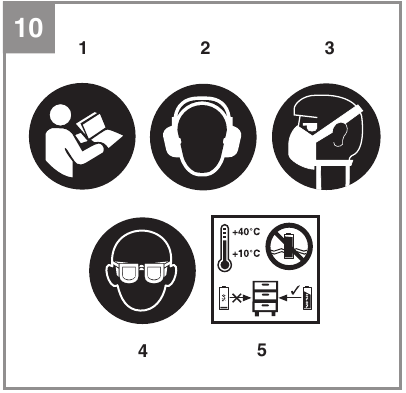

Uitleg van de gebruikte symbolen (zie afb. 10)

1.
   Lees de bedieningsinstructies om het risico op letsel te verminderen.
2.
   Draag oorkappen. De impact van lawaai kan gehoorschade veroorzaken.
3.
   Draag een ademhalingsmasker. Er kan stof ontstaan die schadelijk is voor de gezondheid bij het bewerken van hout en andere materialen. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!
4.
   Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.
5. Bewaar de batterijen alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C. Plaats alleen volledig opgeladen batterijen in opslag (minimaal 40% opgeladen).

Lay-out en meegeleverde artikelen

Lay-out

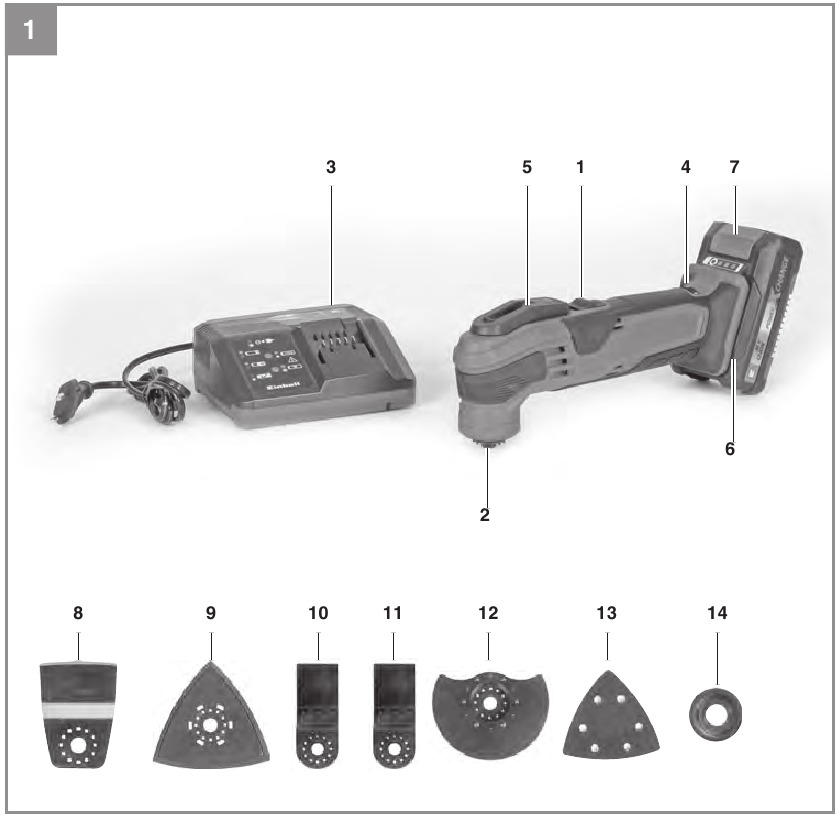

(Afb. 1)

1. Aan/uit-schakelaar
2. Gereedschapshouder
3. Oplader (in het geval van art.nr.: 44.651.60 is deze niet inbegrepen bij de levering)
4. Snelheidsregelaar
5. Snelspanvergrendeling voor het verwisselen van gereedschap
6. Accupack (in het geval van art.nr.: 44.651.60 is deze niet inbegrepen bij de levering)
7. Pushlock-knop
8. Schraper
9. Driehoekige schuur-/schuurplaat
10. Invalzaagblad voor hout
11. Invalzaagblad voor metaal
12. Gesegmenteerd zaagblad
13. Schuurpapier
14. Schijf

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan, en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Multifunctioneel gereedschap
• Driehoekige schuur-/schuurplaat
• Schraper
• 9x schuurpapier
• Invalzaagblad voor hout
• Invalzaagblad voor metaal
• Gesegmenteerd zaagblad
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

De apparatuur is geschikt voor het schuren/slijpen van kleine oppervlakken. Voor het schuren/slijpen van grotere oppervlakken moet de stofafzuiger worden gebruikt, die als accessoire verkrijgbaar is (zie "Reserveonderdelen bestellen").

De apparatuur is ontworpen voor het schuren/slijpen van hout, ijzer, kunststof en soortgelijke materialen met behulp van het juiste schuurpapier. Verder is de apparatuur bedoeld voor het zagen van hout, kunststof en soortgelijke materialen, evenals het afschrapen van verlijmde tapijten, vulmiddelresten, oude verf en soortgelijke toepassingen.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan. Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

De apparatuur wordt geleverd zonder oplaadbare batterijen en zonder oplader en mag alleen worden gebruikt met de lithium-ionbatterijen van de Power-X-Change serie!

De lithium-ionbatterijen van de Power-X-Change serie mogen alleen worden opgeladen met PowerX-opladers.

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

Draag oorkappen.
De impact van lawaai kan gehoorschade veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.

Handgreep
Trillingsemissiewaarde a_h = 13,9 m/s²
K onzekerheid = 1,5 m/s²
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen variëren van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap in overeenstemming met de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en lay-out van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorschade als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Voor gebruik van het apparaat

Verwijder altijd de accu voordat u aanpassingen aan het apparaat uitvoert.

Lees de volgende informatie voordat u het snoerloze apparaat in gebruik neemt:

• Laad de accu op met de oplader.

Montage van de insteekgereedschappen

(Afbeeldingen 1-5)

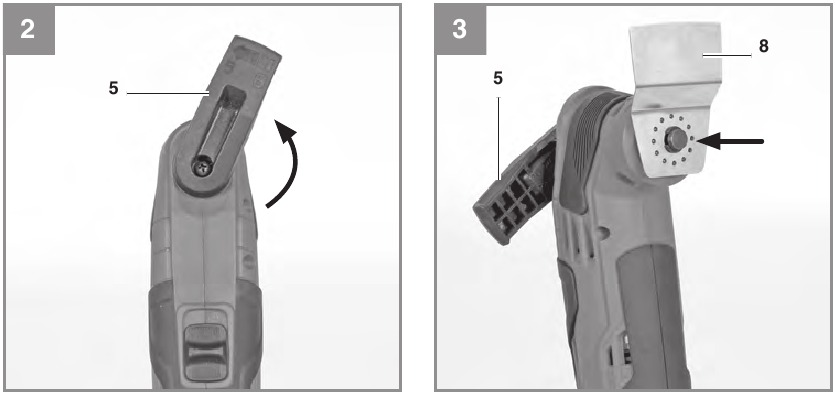

• Open de snelspanner voor het vervangen van gereedschap (5) zoals afgebeeld in Afb. 2 en 3.

• Voor een veilige montage van de insteekgereedschappen dient u de multifunctionele tool zo vast te houden dat de Aan/Uit-schakelaar (1) naar beneden wijst en de gereedschapskop (2) naar boven.
• Plaats het insteekgereedschap (bijv. de schraper) op de gereedschapskop (2) zodat de pinnen van de gereedschapskop in de uitsparingen van het insteekgereedschap passen. De gereedschapskop (2) is magnetisch om het insteekgereedschap tijdens het vastklemmen te fixeren.
• Sluit de snelspanner voor het vervangen van gereedschap (5) weer. Let erop dat de pinnen van de gereedschapskop (2) in de uitsparingen van het insteekgereedschap blijven zitten.

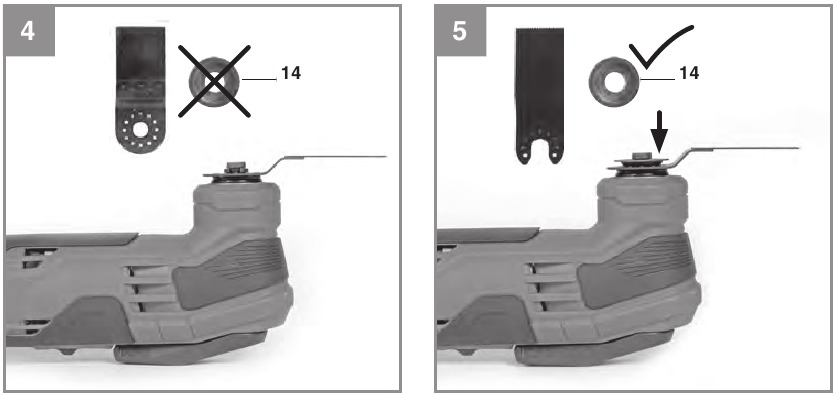

• Het apparaat wordt geleverd met een schijf (14) voor het veilig bevestigen van insteekgereedschappen met uitsparingen. Let op het juiste gebruik (welving gericht naar het gereedschap) van de schijf (14) voor insteekgereedschappen met uitsparing, zoals afgebeeld in Afb. 4 en 5.


Controleer of het insteekgereedschap goed vastzit.

Driehoekige schuur-/slijpplaat

Bevestig de driehoekige schuur-/slijpplaat om het apparaat als een deltaschuurmachine/-slijpmachine te gebruiken.

Bevestiging van het schuur-/slijppapier
De klittenbandsluiting maakt het eenvoudig om het schuurpapier te vervangen. Zorg ervoor dat de stofafzuiggaten op het schuurpapier en de schuur-/slijpschijf op elkaar zijn uitgelijnd.

Gebruik

De LI-accu opladen

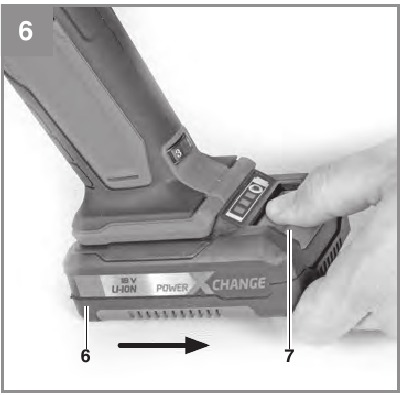

1. Verwijder de accu (6) uit de handgreep door de vergrendelknop (7) naar beneden te drukken. (Afb. 6)

2. Controleer of uw netspanning overeenkomt met de spanning die op het typeplaatje van de acculader staat vermeld. Steek de stekker van de oplader in het stopcontact. De groene led begint dan te knipperen.

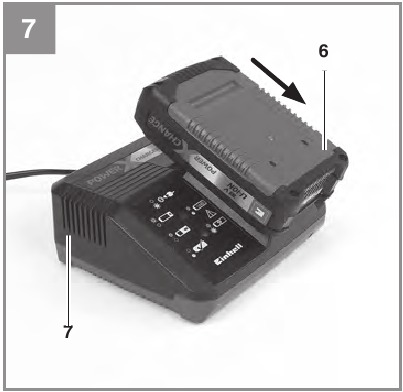

3. Schuif de accu op de acculader. (Afb. 7)


In het hoofdstuk "Oplaadindicator" vindt u een tabel met een uitleg van de led-indicator op de oplader.

Als de accu niet wordt opgeladen, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is bij de oplaadcontacten van de oplaadeenheid

Als de accu nog steeds niet wordt opgeladen, stuur dan

• de oplaadeenheid
• en de accu naar onze klantenservice.

Om ervoor te zorgen dat artikelen op de juiste manier worden verpakt en afgeleverd wanneer u ze naar ons stuurt, neemt u contact op met onze klantenservice of het verkooppunt waar het apparaat is gekocht.

Zorg er bij het verzenden of afvoeren van accu's en snoerloos gereedschap altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accu lang meegaat, dient u deze tijdig op te laden. U moet de accu opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accu nooit volledig ontladen. Dit veroorzaakt een defect.

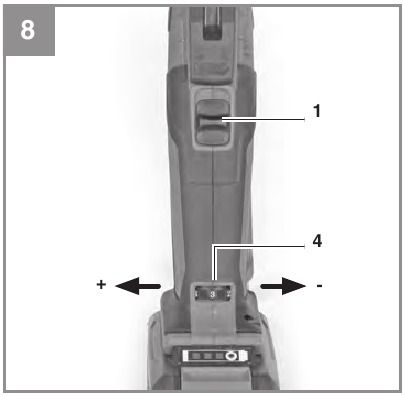

In- en uitschakelen

(Afb. 8)
Schuif de schakelaar (1) naar voren om het apparaat in te schakelen.
Schuif de schakelaar (1) weer naar achteren om het apparaat uit te schakelen.

Praktische tips

• Schakel het apparaat in.
• Werk weg van het lichaam.
• Beweeg uw handen nooit in de directe omgeving van het werkgebied.
• Gebruik alleen insteekgereedschappen die in goede staat en onbeschadigd zijn.

Insteekgereedschappen:
Zagen: Zagen van hout en kunststof. Opmerkingen over de werkwijze: Let er bij het zagen op dat er geen vreemde voorwerpen in het materiaal zitten en verwijder deze indien nodig.
Invalzagen is alleen toegestaan in zachte materialen zoals hout of gipsplaat.

Schuren/slijpen: Oppervlakteschuren/-slijpen aan randen, in hoeken of moeilijk bereikbare plaatsen. Afhankelijk van de keuze van schuurpapier voor het schuren/slijpen van hout, verf, lak, enz.
Opmerkingen over de werkwijze:
Dit apparaat biedt bijzonder hoge prestaties voor het slijpen/schuren van moeilijk bereikbare hoeken en randen. Om profielen en kanalen te slijpen/schuren kunt u ook werken met alleen de punt of de rand van de schuur-/slijpschijf. Er zijn verschillende schuur-/slijppapiersoorten verkrijgbaar, speciaal ontworpen voor de verschillende soorten materiaal waarmee u werkt en de hoeveelheid die u van het oppervlak wilt verwijderen. De verwijderde hoeveelheid is grotendeels afhankelijk van de keuze van het schuur-/slijppapier en de druk die op de schuur-/slijpschijf wordt uitgeoefend.

Schrapen: Afschrapen van oude verf of lijm.
Opmerkingen over de werkwijze:
Beweeg het insteekgereedschap tegen het gebied dat u wilt verwijderen. Begin met een vlakke invalshoek en weinig druk. Het oppervlak (bijv. hout, gips) kan beschadigd raken als er te veel druk wordt gebruikt.

Snelheidsregeling

(Afb. 8)
U kunt de snelheid selecteren door aan de snelheidsregelaar (4) te draaien.

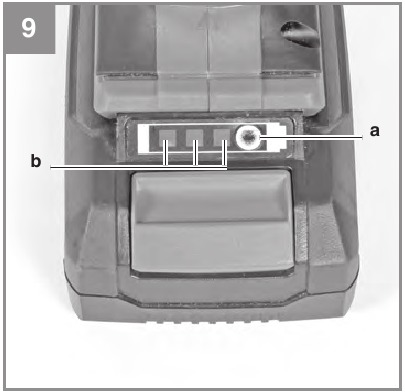

Accucapaciteitindicator

(Afb. 9 /Item b)
Druk op de schakelaar van de accucapaciteitindicator (a).
De accucapaciteitindicator (b) geeft de laadstatus van de accu aan met behulp van 3 leds.

Alle 3 de leds branden:
De accu is volledig opgeladen.
2 of 1 led(s) branden:
De accu heeft voldoende resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle leds knipperen:
De accutemperatuur is te laag. Verwijder de accu uit het apparaat en bewaar deze een dag op kamertemperatuur. Als de storing terugkeert, betekent dit dat de oplaadbare accu volledig ontladen is en defect is. Verwijder de accu uit het apparaat. Gebruik of laad nooit een defecte accu op.

Reiniging en onderhoud

Gevaar!
Haal altijd de accu uit het apparaat voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, luchtroosters en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg het apparaat af met een schone doek of blaas het schoon met perslucht bij lage druk.
• We raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststof onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Tip! Voor goede resultaten raden wij hoogwaardige accessoires van kwb aan!
www.kwb.eu
welcome@kwb.eu

Stofafzuigadapter (art. nr.: 44.651.63)

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Oplaadindicator

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u graag met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!

In geval van defecten of storingen, registreer het probleem dan op internet op www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Werkte de apparatuur helemaal niet of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan de storing?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.
