Symbolen

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Draag een veiligheidsbril. Vonken die tijdens het werken worden gegenereerd of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bewegend mes. Het is niet toegestaan om handen of voeten tussen de messen te plaatsen.

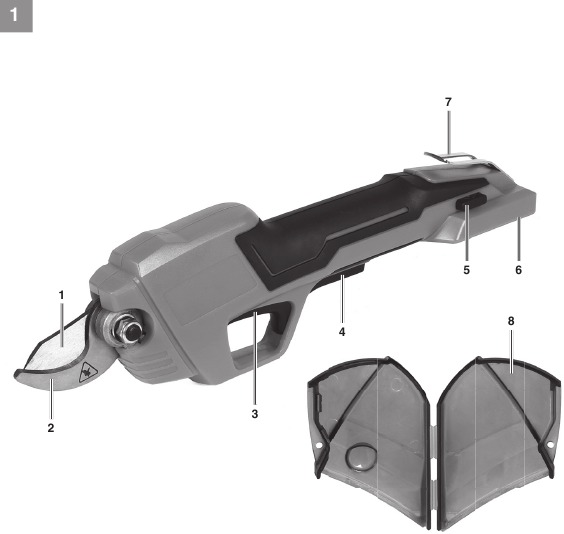

Indeling

1. Snijmes (beweegbaar)
2. Tegenmes (stationair)
3. Aan/uit-drukknop
4. Vergrendelknop
5. AAN/UIT-hoofdschakelaar
6. Accuhouder
7. Riemclip
8. Mesbeschermkap

Meegeleverde artikelen

Controleer of het artikel, zoals aangegeven in de leveringsomvang, compleet is. Indien er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecenter of het verkooppunt waar u het product hebt gekocht en tegen overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Draadloze takkenschaar met mesbeschermkap
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

Deze apparatuur is ontworpen voor het snijden van takken en planten met een diameter van max. 28 mm (zachthout). De diameter is kleiner voor hardhout.
Deze apparatuur is niet geschikt voor het snijden van metaal.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

De apparatuur wordt geleverd zonder batterijen en zonder oplader en mag alleen worden gebruikt met de lithium-ionbatterijen van de Power-X-Change serie!
De lithium-ionbatterijen van de Power-X-Change serie mogen alleen worden opgeladen met de Power-X oplader.

Geluid en trillingen
Geluids- en trillingswaarden werden gemeten in overeenstemming met EN 62841.

Draag oorbeschermers.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.
Trillingsemissiewaarde a_h ≤ 2.5 m/s² K onzekerheid = 1.5 m/s²
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden werden gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Schade aan de gezondheid veroorzaakt door trillingen in de hand-arm als de apparatuur gedurende een langere periode wordt gebruikt of niet op de juiste manier wordt geleid en onderhouden.

Het elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld medische implantaten actief of passief belemmeren. Om het risico op ernstige of fatale verwondingen te verminderen, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze de apparatuur gebruiken.

Voordat u de apparatuur start

Verwijder altijd de accu voordat u aanpassingen aan de apparatuur uitvoert.

De mesbeschermkap verwijderen

Controleer de bevestiging op de mesbeschermkap wanneer u de kap wilt verwijderen. Gebruik een schaar of zijkniptang om de kabelbinder van de mesbeschermkap te verwijderen. Verwijder de mesbeschermkap door deze uit te vouwen.

De batterij plaatsen

Druk op de drukknop (A) van de oplaadbare batterij en druk de oplaadbare batterij in de daarvoor bestemde houder. Zorg ervoor dat de drukknop op zijn plaats vastklikt. Om de oplaadbare batterij te verwijderen, gaat u in omgekeerde volgorde te werk.

De Li-accu opladen

(Fig. 3-4)

1. Verwijder de accupack uit de handgreep door de drukknop (A) naar beneden te drukken.
2. Controleer of uw netspanning overeenkomt met de spanning die op het typeplaatje staat vermeld. Steek de stekker van de oplader in het stopcontact. De groene LED begint dan te knipperen.
3. Schuif de accupack op de acculader.
4. In het gedeelte „Opladerindicator" vindt u een tabel met een uitleg van de LED-indicator op de oplader.

Als de accupack niet wordt opgeladen, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is bij de laadcontacten van de laadeenheid

Als de accupack nog steeds niet wordt opgeladen, stuur dan

• de oplader en de laadadapter
• en de accupack

naar ons klantenservicecentrum.
Om ervoor te zorgen dat items correct worden verpakt en afgeleverd wanneer u ze naar ons verzendt, neemt u contact op met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.
Zorg er bij het verzenden of afvoeren van batterijen en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.
Om ervoor te zorgen dat de accupack lang meegaat, moet u ervoor zorgen dat u deze tijdig oplaadt. U moet de accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accupack nooit volledig ontladen raken. Dit zal ertoe leiden dat het een defect ontwikkelt.

Accucapaciteitsindicator

Druk op de knop voor de accucapaciteitsindicator (B). De accucapaciteitsindicator (C) toont de laadstatus van de batterij met behulp van 3 LED's.

Alle 3 LED's branden:
De batterij is volledig opgeladen.

2 of 1 LED(s) branden:
De batterij heeft een voldoende resterende lading.

1 LED knippert:
De batterij is leeg, laad de batterij op.

Alle LED's knipperen:
De batterijtemperatuur is te hoog. Verwijder de batterij uit de apparatuur en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare batterij volledig is ontladen en defect is. Verwijder de batterij uit de apparatuur. Gebruik of laad nooit een defecte batterij op.

Werking

In- en uitschakelen

1. Inschakelen
   Dit apparaat is voorzien van een AAN/UIT-hoofdschakelaar (schuifschakelaar).
   1. Wanneer de schuifschakelaar in de behuizing aan de linkerkant wordt gedrukt - UIT-stand -, wordt het apparaat uitgeschakeld. Gebruik deze stand altijd wanneer u niet met het apparaat werkt.

   2. Wanneer de schuifschakelaar in de behuizing aan de rechterkant wordt gedrukt - AAN-stand -, wordt het apparaat ingeschakeld.

      • (Afb. 7) Druk de AAN/UIT-hoofdschakelaar in de AAN-stand.
      • (Afb. 1) Activeer de vergrendelknop (item 4) en de AAN/UIT-knop (item 3). Het snijblad beweegt naar de "Open" (open) positie.
      • Als u opnieuw op de vergrendelknop en de AAN/UIT-knop drukt, sluit het snijblad.
      • Als u de AAN/UIT-knop opnieuw loslaat, beweegt het snijblad naar de "Open" (open) positie.
2. Uitschakelen
   • (Afb. 1) Druk op de vergrendelknop (item 4) en de AAN/UIT-knop (item 3). Het snijblad beweegt naar de "Gesloten" (gesloten) positie.
   • (Afb. 6) Druk de AAN/UIT-hoofdschakelaar in de UIT-stand.

Het apparaat gebruiken

Het apparaat wordt gebruikt als een conventionele tuinschaar. Gebruik uw vrije hand om de takken enz. in positie te brengen. Houd een veilige afstand tussen deze hand en het werkgebied - risico op letsel.
Zoals beschreven in het gedeelte "In-/uitschakelen", drukt u op de AAN/UIT-knop om het snijblad te sluiten en laat u de AAN/UIT-knop weer los om het snijblad te openen.
Opmerking:

• Houd rekening met de maximale snijcapaciteit (zie Technische gegevens) bij het snijden van takken.
• Als u takken probeert te snijden die te dik of te hard zijn voor het apparaat om door te snijden, gaat het snijblad automatisch open.

Uw werk afronden

Schakel het apparaat uit zoals beschreven in het gedeelte "In- en uitschakelen". Plaats de bladbeschermkap terug over het snijblad en klik deze op zijn plaats.

Riemclip

U kunt de riemclip (afb. 1/item 7) gebruiken om het apparaat op te hangen, bijvoorbeeld aan uw riem. Beide handen zijn dan vrij en het apparaat is altijd binnen handbereik.

Reinigen, onderhoud en bestellen van reserveonderdelen

Gevaar!
Verwijder altijd de batterij voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg het apparaat schoon met een schone doek of blaas het schoon met perslucht bij lage druk.
• We raden u aan het apparaat onmiddellijk na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op een elektrische schok.

Onderhoud

Het (beweegbare) snijblad vervangen
Wanneer het snijblad bot of versleten is, kunt u het zelf vervangen (zie het gedeelte "Reserveonderdelen en accessoires bestellen") of het laten vervangen door uw service werkplaats. Zorg ervoor dat u zich niet verwondt aan het snijblad.

Om veiligheidsredenen mogen zelfborgende moeren zonder uitzondering slechts één keer worden gebruikt.

Ga als volgt te werk:

1. Schakel het apparaat uit met de AAN-UIT-hoofdschakelaar (UIT-stand) en verwijder de batterij.
2. Verwijder de zelfborgende moer M8 (sleutelwijdte 13) (item E), de gegolfde ring (item F) en de ring (item H).
3. Verwijder de bout (item K).
4. Verwijder het beweegbare snijblad (item 1).
5. Plaats het nieuwe beweegbare snijblad.
6. Plaats de bout terug.
7. Plaats de ring en de gegolfde ring op de bout.
8. Schroef een ongebruikte zelfborgende moer M8 (sleutelwijdte 13) op de bout.

• Er zijn geen andere onderdelen in het apparaat die onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Geef bij het bestellen van reserveonderdelen de volgende informatie:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Onderdeelnummer van het benodigde reserveonderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Gids voor probleemoplossing

Schakel het apparaat uit en verwijder de batterij voordat u begint met de probleemoplossing.
De onderstaande tabel bevat een lijst met fouten en legt uit wat u kunt doen om het probleem te verhelpen als uw apparaat niet goed werkt. Als u het probleem niet kunt lokaliseren en oplossen na het doorlopen van de lijst, neem dan contact op met uw dichtstbijzijnde service werkplaats.

Oplaadindicator

Indicatorstatus		Uitleg en acties
Rode led	Groene led
Uit	Knipperend	Klaar voor gebruik De oplader is aangesloten op het elektriciteitsnet en is klaar voor gebruik; er bevindt zich geen batterij in de oplader
Aan	Uit	Opladen De oplader laadt de batterij op in de snellaadmodus. De oplaadtijden worden direct op de oplader weergegeven. De werkelijke oplaadtijden kunnen enigszins afwijken van de aangegeven oplaadtijden, afhankelijk van de bestaande batterijlading.
Uit	Aan	De batterij is opgeladen en klaar voor gebruik. Het apparaat schakelt dan over naar de druppellaadmodus totdat de batterij volledig is opgeladen. Laat de oplaadbare batterij hiervoor ongeveer 15 minuten langer op de oplader liggen. Actie: Haal de batterij uit de oplader. Koppel de oplader los van het elektriciteitsnet.
Knipperend	Uit	Aangepast opladen De oplader bevindt zich in de druppellaadmodus. Om veiligheidsredenen wordt het opladen minder snel uitgevoerd en duurt het langer. De redenen kunnen zijn: De oplaadbare batterij is al lange tijd niet meer gebruikt. De batterijtemperatuur ligt buiten het ideale bereik. Actie: Wacht tot het opladen is voltooid; u kunt de batterij nog steeds blijven opladen.
Knipperend	Knipperend	Fout Opladen is niet meer mogelijk. De batterij is defect. Actie: Laad nooit een defecte batterij op. Haal de batterij uit de oplader.
Aan	Aan	Temperatuurfout De batterij is te warm (bijv. door directe zonnestraling) of te koud (onder 0 °C). Actie: Verwijder de batterij en bewaar deze gedurende één dag op kamertemperatuur (ongeveer 20 °C).

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld. Hun contactgegevens zijn ook op het garantiebewijs te vinden. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Bij defecten of fouten dient u het probleem op internet te melden via www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Werkte de apparatuur helemaal niet of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (belangrijkste symptoom)?
  Beschrijf deze storing.

Deze apparatuur is niet ontworpen om te worden gebruikt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens, of mensen zonder ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid, of ze instructies hebben gekregen van zo'n persoon over hoe de apparatuur veilig te gebruiken. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de apparatuur spelen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de complete bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze bedieningsinstructies en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.
