EINHELL TE-DH 32 Handleiding

VEILIGHEIDSINSTRUCTIES

Lees de bedieningsinstructies om het risico op letsel te verminderen

Draag oorbeschermers. De impact van lawaai kan gehoorschade veroorzaken.

Draag een ademmasker. Er kan stof ontstaan die schadelijk is voor de gezondheid bij het werken met hout en andere materialen. Gebruik het apparaat nooit om te werken met materialen die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spanen en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen worden nageleefd om letsel en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn geleverd. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Indeling en meegeleverde artikelen

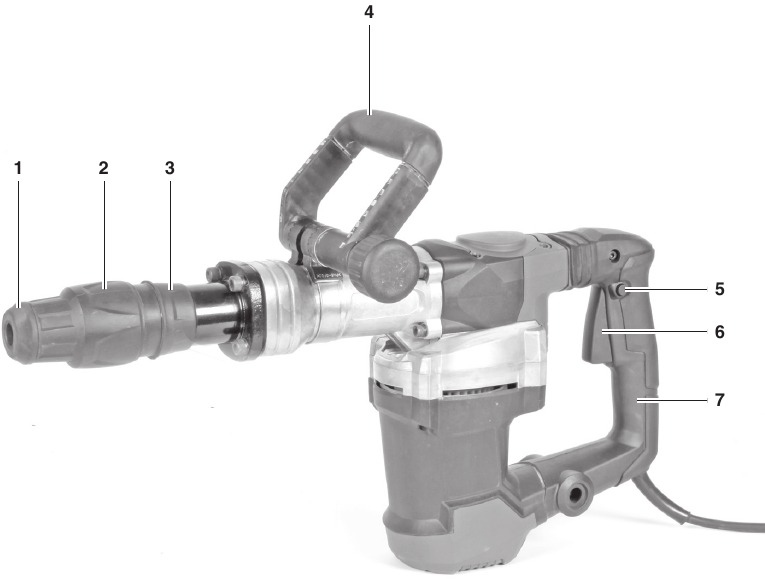

Indeling

(Afb. 1)

1. Stofbescherming
2. Vergrendelingshuls
3. Beitelvergrendeling
4. Extra handgreep
5. Aan/uit-schakelaarvergrendeling
6. Aan/uit-schakelaar
7. Handgreep

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan en na overlegging van een geldige aankoopbon.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Sloophamer
• Extra handgreep
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

Deze machine is ontworpen voor zware sloop- en beitelwerkzaamheden met behulp van de juiste beitel.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker / bediener en niet de fabrikant zijn aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning: 230-240 V ~ 50 Hz
Vermogen: 1500 W
Slagfrequentie: 1900 tpm
Beschermingsklasse: II/
Gewicht: 10,6 kg

Geluid en trillingen
Geluid- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

L_pA geluidsdrukniveau. 95,9 dB(A)
K_pA onzekerheid.3 dB
L_WA geluidsvermogensniveau 105 dB(A)
K_WA onzekerheid.3 dB

Draag oorbeschermers.
De impact van lawaai kan gehoorschade veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.

Beitelen
Trillingsemissiewaarde
a_h = 18,083 m/s²
K onzekerheid = 1,5 m/s²

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een reeks gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen afwijken van het niveau dat is gespecificeerd tijdens daadwerkelijk gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap in overeenstemming met de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet goed wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

Controleer het boorpunt met behulp van een kabel-/pijpdetector op verborgen elektrische kabels, gas- en waterleidingen.

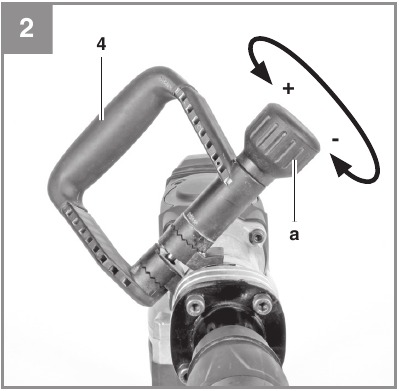

Extra handgreep

(Afb. 2)

Om veiligheidsredenen mag u de sloophamer alleen gebruiken met de extra handgreep. Met de extra handgreep (4) kunt u een betere stabiliteit bereiken tijdens het gebruik van de sloophamer. De extra handgreep (4) kan in elke gewenste positie worden gedraaid. Draai de schroef (a) los door deze in de "+"-richting te draaien. Draai nu de extra handgreep (4) in de meest comfortabele werkpositie voor uzelf en draai vervolgens de schroef (a) weer vast door deze in de "-"-richting te draaien.

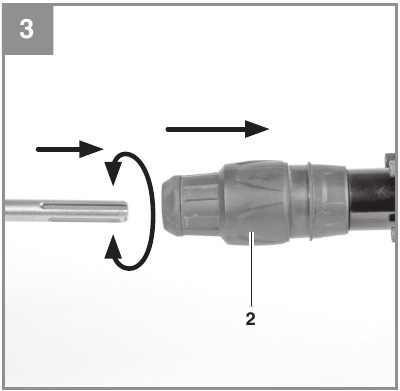

Gereedschap plaatsen

(Afb. 3)

• Reinig het gereedschap voordat u het plaatst en breng een dunne laag boorvet aan op de schacht van het gereedschap.
• Trek de vergrendelingshuls (2) terug en houd deze vast.
• Plaats het stofvrije gereedschap zo ver mogelijk in de gereedschapsbevestiging terwijl u het draait. Het gereedschap vergrendelt zichzelf.
• Controleer of het goed vastzit door aan het gereedschap te trekken.

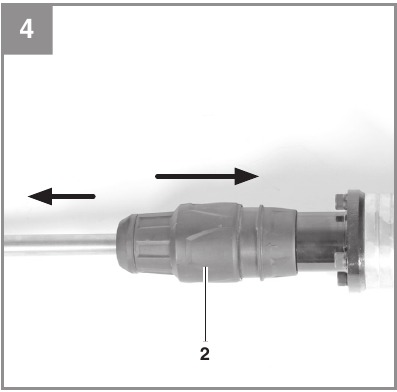

Gereedschap verwijderen

(Afb. 4)

Trek de vergrendelingshuls (2) terug en houd deze vast en verwijder het gereedschap.

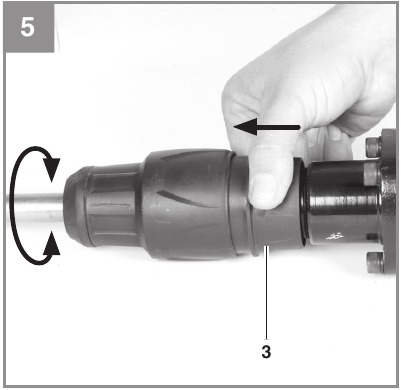

Beitelvergrendeling

(Afb. 5 item 3)

Wanneer de beitelvergrendeling (3) wordt ingedrukt, kunt u de geplaatste beitel in de gewenste positie draaien.

• Druk de beitelvergrendeling (3) naar de geplaatste beitel toe.
• Terwijl u de beitelvergrendeling (3) vasthoudt, draait u de beitel in de gewenste positie.
• Laat de beitelvergrendeling weer los.

Opmerking:
Draai de beitel om te controleren of deze goed vastzit.

Bediening

Om gevaar te voorkomen, mag de machine alleen worden vastgehouden met de twee handgrepen (1/3). Anders kunt u een elektrische schok krijgen als u in kabels beitelt.

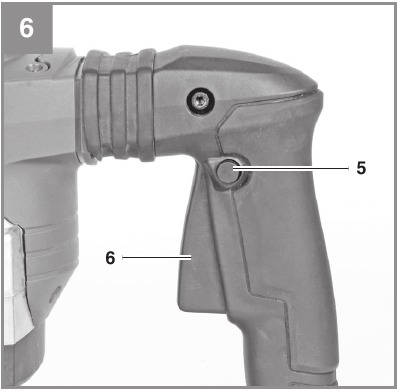

In- en uitschakelen

(Afb. 6)

Inschakelen: Druk op de aan/uit-schakelaar (6)

Continu bedrijf:
Bevestig de aan/uit-schakelaar (6) met de aan/uit-schakelaarvergrendeling (5).

Uitschakelen:
Druk kort op de aan/uit-schakelaar (6) of laat deze los.

Praktische tips

Beitelgereedschap slijpen

U behaalt alleen goede resultaten als u scherpe beitels gebruikt. U moet de beitels daarom onmiddellijk slijpen om ervoor te zorgen dat ze goede resultaten opleveren en een lange levensduur hebben.

Let op!
U heeft slechts een lichte contactdruk nodig voor het beitelen. Een te hoge contactdruk zal de motor onnodig belasten. Controleer de beitels regelmatig. Slijp of vervang botte beitels.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze af met perslucht onder lage druk.
• We raden u aan het apparaat direct na elk gebruik te reinigen.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Koolborstels

Laat bij overmatige vonkvorming de koolborstels alleen controleren door een gekwalificeerde elektricien.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Reserveonderdelen bestellen

Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs worden genoemd en waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle servicevragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Let op: dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook vereist zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer het probleem bij defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.
