Voor gebruik

Meegeleverde accessoires

Controleer of de doos alle meegeleverde onderdelen bevat. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze onderdelen ontbreekt of tijdens het transport is beschadigd.

Voorzorgsmaatregelen voor gebruik

Plaats niets op de stofkap. Voorwerpen op de kap kunnen ruis veroorzaken door trillingen of eraf vallen, vooral tijdens het afspelen.
Plaats het apparaat niet in direct zonlicht, dicht bij een warmtebron of in andere soortgelijke omstandigheden. Plaats het apparaat bovendien niet op een versterker of een ander apparaat dat warmte genereert. Dit kan verkleuring, vervorming of storingen veroorzaken.
Vermijd ook locaties die onderhevig zijn aan trillingen of blootgesteld zijn aan overmatig stof, kou of vocht.
Omdat het apparaat tijdens gebruik warm kan worden, moet u altijd voldoende ruimte eromheen vrijlaten voor ventilatie. Laat bij de installatie van dit apparaat een beetje ruimte (minstens 20 cm) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken. Laat bijvoorbeeld bij plaatsing in een rek minstens 35 cm boven het apparaat en 10 cm achter het apparaat vrij. Als u deze openingen niet vrijlaat, kan de warmte zich binnenin ophopen en brand veroorzaken.
VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat niet op en verplaats het niet tijdens het afspelen. Dit kan de plaat, de naald, de cartridge of het apparaat beschadigen.
Verwijder altijd de plaat voordat u dit apparaat verplaatst of verhuist. Als u het apparaat verplaatst met een plaat op de draaitafel, kan dit de plaat, de naald en de cartridge beschadigen of een storing veroorzaken.
De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel staat gedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Veeg vuil op de oppervlakken van de behuizing en de stofkap weg met een zachte doek die licht bevochtigd is met een verdund neutraal reinigingsmiddel.

Niet schoonvegen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan ervoor zorgen dat oppervlakken hun glans verliezen.

Koppel om veiligheidsredenen het netsnoer los van het stopcontact voordat u gaat schoonmaken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/
Klik in de sectie TEAC Downloads op de gewenste taal om de websitepagina Downloads voor die taal te openen.

De platenspeler voorbereiden

Houd het apparaat in stand-by tijdens het instellen

Plaats het apparaat op een vlakke ondergrond.
De hoogte van de poten van dit apparaat kan niet worden aangepast, dus plaats het op een vlakke ondergrond.
Plaats de rubberen mat op de draaitafel.
Plaats de meegeleverde rubberen mat op de draaitafel voordat u deze gebruikt.

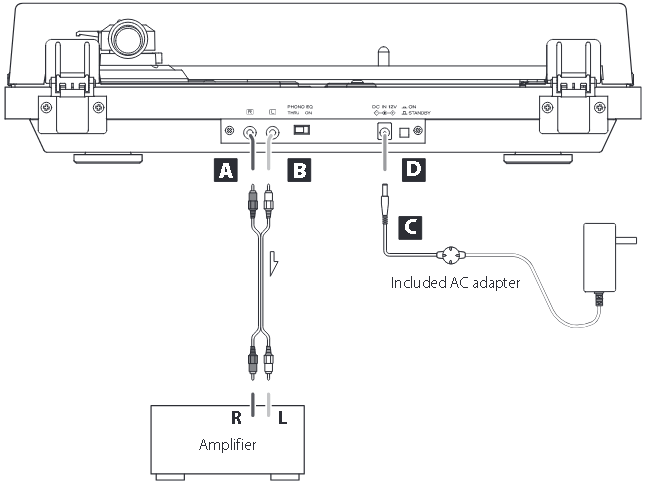

Aansluitingen

Aansluiten op lijningangsaansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op ON.
Aansluiten op phono-ingangsaansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op THRU.

Voorzorgsmaatregelen bij het maken van aansluitingen

Sluit het apparaat pas aan nadat u alle aansluitingen hebt gemaakt.
Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg hun instructies bij het maken van aansluitingen.

Analoge audio-uitgangsaansluitingen (L/R)
Deze geven analoge audiosignalen uit.
De instelling van de PHONO EQ-schakelaar wijzigt het type uitgangssignaal.
Gebruik de meegeleverde audiokabel (of in de handel verkrijgbare kabels) om andere apparatuur aan te sluiten op de uitgangsaansluitingen van dit apparaat.
PHONO EQ-schakelaar (audio-uitgangsinstelling)
ON
Signalen die zijn versterkt door de ingebouwde equalizerversterker worden uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R).
THRU
Het MM-cartridgesignaal wordt rechtstreeks uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R).
Gebruik dit bij het aansluiten op apparatuur met PHONO-ingangen.
- Wanneer nieuw vanuit de fabriek verzonden, is dit ingesteld op ON.

LET OP
Indien ingesteld op ON en aangesloten op bijvoorbeeld de PHONO-ingangen van een versterker, is de uitvoer van luidsprekers en hoofdtelefoons erg luid, wat de apparatuur kan beschadigen of het gehoor kan schaden.

DC-ingangsaansluiting
Nadat u alle andere aansluitingen hebt voltooid, sluit u de meegeleverde AC-adapter aan op deze aansluiting. Controleer of de stekker van de AC-adapter in een stopcontact zit.
- Gebruik geen andere AC-adapter dan de meegeleverde.
- De meegeleverde AC-adapter heeft stekkers die kunnen worden verwisseld. Bevestig de stekker die geschikt is voor de regio waar deze wordt gebruikt.

Zorg ervoor dat u het netsnoer aansluit op een stopcontact dat de juiste spanning levert. Aansluiting op een stopcontact dat een onjuiste spanning levert, kan brand of een elektrische schok veroorzaken.
Houd de stekker vast wanneer u deze in een stopcontact steekt of uit het stopcontact trekt. Trek nooit aan het netsnoer.
Haal het netsnoer uit het stopcontact wanneer u het apparaat langere tijd niet wilt gebruiken.

STANDBY/ON (STAND-BY/AAN)-knop
Druk op de STANDBY/ON (STAND-BY/AAN)-knop om het apparaat in te schakelen of in stand-by te zetten.

Stofkap

De stofkap bevestigen

Plaats de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van het hoofdapparaat.
Lijn de bovenkanten van de scharnieren uit met de scharnierhouders van de stofkap en plaats ze erin.

Sluit de stofkap tijdens het afspelen. Omdat dit overslaan door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is het minder waarschijnlijk dat er ruis optreedt.
Open of sluit deze niet wanneer er een plaat wordt afgespeeld. Dit kan er bijvoorbeeld toe leiden dat de naald overslaat.
Houd hem zoveel mogelijk gesloten om stof buiten te houden.

De stofkap verwijderen

Houd beide randen van de stofkap vast en til deze langzaam op om deze samen met de scharnieren van het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de stofkap.

De stofkap openen en sluiten

Openen

Houd de voorkant van de stofkap vast en til deze voorzichtig helemaal open tot hij stopt.
De stofkap blijft in deze positie open staan.

Sluiten

Laat de stofkap voorzichtig zakken tot hij gesloten is.
Zorg er bijvoorbeeld voor dat u uw vingers niet beknelt bij het openen en sluiten van de stofkap.

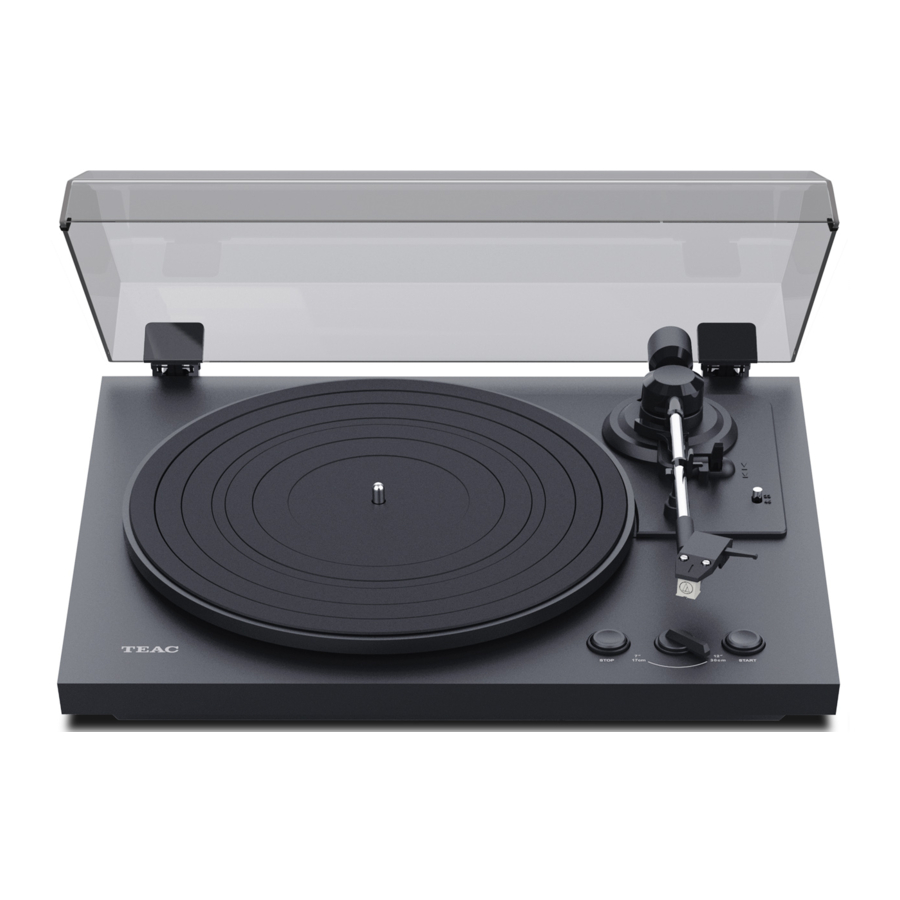

Namen en functies van onderdelen

Draaitafel
Plaats platen gecentreerd op de draaitafel.
Contragewicht
Hefboom voor de armlift
Gebruik deze om de arm omhoog en omlaag te brengen.
Laat hem normaal gesproken omlaag staan.
Schakelaar voor het instellen van de rotatiesnelheid
Selecteer de rotatiesnelheid die op de af te spelen plaat staat aangegeven.
Armhouder
Dit is een steun voor de arm. Verplaats de sluiting naar rechts om de arm los te maken voordat u een plaat afspeelt.
Arm
Kop
STOP (STOPPEN)-knop
Hiermee stopt u het afspelen van de plaat.
Keuzeschakelaar voor de plaatgrootte
Selecteer de grootte van de af te spelen plaat.
START (STARTEN)-knop
Hiermee start u het afspelen van de plaat.

Opmerkingen over platennålen

Als de naald verbogen (beschadigd) is, kan deze de groef niet meer nauwkeurig volgen. Aangezien een verbogen naald ook platen kan beschadigen en storingen kan veroorzaken, moet u voorzichtig met naalden omgaan.
Gebruik altijd een in de handel verkrijgbare naaldenreiniger om een naald schoon te maken. Het gebruik van iets anders dan een naaldenreiniger kan de naald beschadigen.

De naald vervangen

Als de punt van de naald versleten is, zal niet alleen de geluidskwaliteit verslechteren, maar kan deze ook platen beschadigen. Vervang de naald na ongeveer 400 uur afspelen door een naald die wij specificeren.
Gebruik een Audio-Technica ATN3600L-vervangingsnaald.

Een Audio-Technica AT3600L VM Type-cartridge is in dit apparaat geïnstalleerd.
Volg de vervangingsinstructies in de handleiding van de vervangingsnaald.

LET OP

Omdat er plotseling harde geluiden kunnen optreden, zet u het apparaat in stand-by voordat u de naald verwisselt.
Wees voorzichtig dat u uw hand of de apparatuur niet bezeert.
Zorg ervoor dat kleine kinderen niet per ongeluk naalden inslikken.
Houd er rekening mee dat bijvoorbeeld verbogen naalden die het gevolg zijn van onvoldoende voorzichtigheid van de klant of een externe oorzaak niet onder de garantie vallen.

Cartridgevervanging is niet mogelijk.

Platen hanteren

Platen vasthouden

Vermijd bij het vasthouden van een plaat of het uit de hoes halen ervan de groeven aan te raken door de plaat met één hand bij het label en de rand vast te houden of met beide handen bij de rand vast te houden.

Schoonmaken

Vingerafdrukken en stof op een plaat kunnen ruis en overslaan van het geluid veroorzaken, evenals de plaat zelf en de naald beschadigen. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat aantasten.
Veeg bij het gebruik van een platenreiniger het oppervlak van de plaat in een cirkelvormige beweging af, waarbij u de groeven volgt.

Voorzorgsmaatregelen voor gebruik

Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of die erg warm of erg vochtig zijn. Als u een plaat lange tijd in een dergelijke toestand laat liggen, kan dit leiden tot kromtrekken, schimmelvorming of andere schade.
Stapel niet meerdere platen op elkaar en plaats er geen zware voorwerpen bovenop. Laat platen ook niet lange tijd in een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
Laat harde voorwerpen de audiogroeven niet rechtstreeks aanraken. Dit kan krassen veroorzaken.
Nadat u klaar bent met het afspelen van een plaat, plaatst u deze altijd terug in de hoes om deze op te bergen. Als u een plaat onbeschermd laat liggen, kan dit leiden tot kromtrekken of krassen.
Gebruik geen gebarsten platen.

Basishandeling

Platen afspelen

Verwijder de beschermkap van de cartridge-naald voordat u de draaitafel gebruikt.

Druk op de STANDBY/ON button aan de achterkant van het apparaat om het aan te zetten.
Open het stofdeksel langzaam.

Let op dat u uw hand niet beknelt, bijvoorbeeld bij het openen en sluiten van het stofdeksel.
Plaats een plaat op de draaitafel.
Gebruik de meegeleverde adapter bij het afspelen van een single met groot gat van 45 RPM.
Draai de selectiehendel voor het plaatformaat om het plaatformaat te selecteren.
Selecteer de rotatiesnelheid die op de plaat staat aangegeven.
De rotatiesnelheid kan worden ingesteld op 33 1/3 of 45 RPM.
Druk op de START button om het afspelen te starten.

De draaitafel begint te draaien, de toonarm beweegt naar de buitenrand van de plaat, de naald zakt op de plaat en het afspelen begint.
- Sluit het stofdeksel tijdens het afspelen. Aangezien dit overslaan veroorzaakt door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is de kans op ruis kleiner.
- Deze afspeelhandeling kan niet halverwege worden gestopt.

Plaats niets bovenop het stofdeksel.
LET OP

Raak tijdens het afspelen de toonarm of de plaat niet aan. Dit kan de punt van de naald beschadigen en krassen op de plaat veroorzaken.
Stop de draaitafelrotatie niet geforceerd tijdens het afspelen. Aangezien dit product geen draaitafel is die is ontworpen voor DJ's (directe aandrijving), kan zoiets als dit een storing veroorzaken.

Tijdens het afspelen van een plaat kan feedback optreden als het volume te hard staat. Als dit gebeurt, zet u het volume van de versterker lager.

Wanneer het afspelen is voltooid

Wanneer de toonarm de uitloopgroef van de plaat bereikt, komt deze automatisch omhoog en keert terug naar de toonarmhouder, en de draaitafel stopt met draaien.

Het afspelen starten vanaf een nummer in het midden van de plaat

Gebruik de toonarmlift om de toonarm omhoog te brengen.
Verplaats de toonarm zodat de naald zich bij de af te spelen track bevindt.
Wanneer de toonarm boven de plaat wordt bewogen, begint de draaitafel te draaien.
Gebruik de toonarmlift om de toonarm te laten zakken.
De toonarm zakt langzaam totdat de naald de plaat raakt en het afspelen begint.

Het afspelen halverwege stoppen

Druk tijdens het afspelen op de STOP button om de toonarm omhoog te laten komen en terug te laten keren naar de toonarmhouder. Hierdoor stopt ook het draaien van de draaitafel.

Probleemoplossing

Als u een probleem met dit apparaat ondervindt, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten op de juiste manier worden gebruikt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Het apparaat gaat niet aan.

Controleer of de AC-adapter is aangesloten op een stopcontact. Druk vervolgens op de STANDBY/ON button om het apparaat aan te zetten.

Er is geen geluid.

Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de schakelaar PHONO EQ (audio-uitgangsinstelling) op ON.

Afspelen is niet mogelijk; er is ruis.

Verwijder de beschermkap van de naald.
Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid laten overslaan. Gebruik een in de handel verkrijgbare platenschoonmaker om platen schoon te maken.
Maak de naald schoon.
Als de naald versleten is, vervang deze dan.
Plaats het apparaat zo ver mogelijk van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.

De toonhoogte is verkeerd.

Selecteer de rotatiesnelheid die op de plaat staat aangegeven.

Het geluid slaat over.

Trillingen veroorzaken overslaan. Plaats dit apparaat op een stabiele locatie.
Maak de plaat schoon.
Gebruik geen bekraste platen.

De toonarm beweegt niet, zelfs niet wanneer op de START button wordt gedrukt.

Verschuif de sluiting op de toonarmhouder naar rechts om deze te openen.

De toonarm gaat niet omlaag.

Gebruik de toonarmlift om de toonarm te laten zakken.

De toonarm beweegt naar een andere positie dan de buitenrand van de plaat.

Draai de selectiehendel voor het plaatformaat om het plaatformaat te selecteren.

Specificaties

Draaitafel

Aandrijfsysteem: Riem aangedreven
Motor: DC-motor
Rotatiesnelheid: 33 1/3 rpm, 45 rpm
Wow en flutter: 0,2% of minder
SN-verhouding: 67 dB of hoger (A-gewogen, 20kHz LPF)
Draaitafel: gegoten hars
290 mm (11 1/2") diameter

Toonarm

Toonarmtype: Statisch gebalanceerde rechte toonarm
Effectieve toonarmlengte: 207,9 mm
Naalddruk: 3,5 g

Cartridge

Type: VM (equivalent aan MM)
Uitgangsspanning: 3,5 mV (1 kHz, 5 cm/s)
Naalddruk: 3,5 ±0,5 g
Cartridgegewicht: 5 ±0,3 g
Gewicht meegeleverde headshell: 10 g
(inclusief schroeven, moeren en draden)

Er is een Audio-Technica AT3600L VM-type cartridge in dit apparaat geïnstalleerd.
Opmerking: VM-type cartridges hebben dezelfde kenmerken als MM-type cartridges.
Model vervangende naald: Audio-Technica ATN3600L

LET OP
Cartridge vervanging is niet mogelijk.

Uitgangsspanning

PHONO EQ THRU: 2,5 mV
PHONO EQ ON: 150 mV
Uitgangsconnectoren: RCA

Algemeen

Vermogen AC-adapter

Ingang: AC 100 V – AC 240 V, 50–60 Hz
Uitgang: DC 12 V, 500 mA

Stroomverbruik

Stand-by: 0,2 W of minder
Aan (START): 6,0 W of minder

Gewicht: 3,5 kg (7 3/4 lb)
Afmetingen (B × H × D) (inclusief uitsteeksels)

Wanneer het stofdeksel gesloten is: 420 × 105 × 355 mm (16 5/8" × 4 1/4" × 14")
Wanneer het stofdeksel open is: 420 × 360 × 380 mm (16 5/8" × 14 1/4" × 15")
Wanneer het stofdeksel is verwijderd: 420 × 95 × 355 mm (16 5/8" × 3 3/4" × 14")
- Prestatiegegevens worden gespecificeerd bij 20°C.

Meegeleverde accessoires

Rubberen mat × 1
45 RPM adapter × 1
Stofdeksel × 1
Scharnieren stofdeksel × 2
RCA-audiokabel × 1
AC-adapter (GPE006D-120050-Z) × 1
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
De bliksemflits met een pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende grootte kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN ONDERHOUDSVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN HIERIN SPECIFIEK BESCHREVEN, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies.
Gebruik dit apparaat niet in de buurt van water.
Maak het apparaat alleen schoon met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door kantelen te voorkomen.
Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Het apparaat verbruikt nominaal niet-actief vermogen van het stopcontact wanneer de POWER- of STANDBY/ON-schakelaar niet in de ON-stand staat.
De netstekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

Stel dit apparaat niet bloot aan druppels of spatten.
Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat.
Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijk meubel.
Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer te allen tijde gemakkelijk kunt bereiken.

IN DE VS/CANADA ALLEEN GEBRUIKEN OP 120 V VOEDING.

Referenties

TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac TN-175 - Handleiding analoge draaitafel
