Vóór gebruik

Inbegrepen items

Controleer of de doos alle meegeleverde accessoires bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze accessoires ontbreekt of beschadigd is tijdens het transport.

Viltmat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1

Sumiko MM-type stereocartridge (Oyster) vooraf geïnstalleerd

Draaitafel (plateau) × 1
Stofkap × 1
Scharnieren voor de stofkap × 2
RCA-audiokabel met aardingsaansluiting × 1
AC-adapter (GPE036W-240150) × 1
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

Voorzorgsmaatregelen voor gebruik

• Plaats niets op de stofkap. Voorwerpen op de kap kunnen geluid veroorzaken door trillingen of eraf vallen, vooral tijdens het afspelen.
• Plaats het apparaat niet in direct zonlicht, in de buurt van een warmtebron of in andere soortgelijke omstandigheden. Plaats het apparaat niet boven op een versterker of andere apparatuur die warmte kan genereren die het bedrijfstemperatuurbereik van dit apparaat overschrijdt. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Aangezien het apparaat tijdens gebruik warm kan worden, moet u er altijd voldoende ruimte omheen laten voor ventilatie. Laat bij het installeren van dit apparaat een beetje ruimte (minstens 20 cm (8")) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken.
  Laat bij plaatsing in bijvoorbeeld een rack minstens 35 cm (13 3/4") ruimte erboven en 10 cm (4") ruimte erachter vrij. Het niet aanbrengen van deze openingen kan leiden tot warmteontwikkeling binnenin en brand veroorzaken.
• VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat tijdens het afspelen niet op en verplaats het niet. Dit kan de plaat, de naald, de cartridge of het apparaat beschadigen.
• Verwijder altijd de plaat voordat u dit apparaat verplaatst of verplaatst. Het verplaatsen van het apparaat met een plaat op de draaitafel (plateau) kan de plaat, de naald en de cartridge beschadigen of een storing veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg het dan af met een zachte doek of gebruik een verdunde milde vloeibare zeep. Laat het oppervlak van het apparaat volledig drogen voordat u het gebruikt. o Gebruik geen chemische reinigingsdoeken, verdunner of soortgelijke substanties, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Trek voor de veiligheid de stekker uit het stopcontact voordat u gaat schoonmaken.

De platenspeler voorbereiden

Houd het apparaat in de stand-bymodus tijdens het instellen ( F in "Aansluitingen").

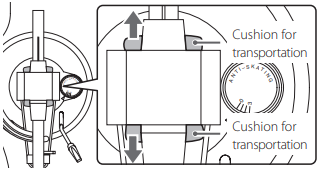

1. Er zijn kussens bevestigd aan de toonarm voor gebruik tijdens transport. Verwijder ze in de richting van de pijlen.

2. Plaats het apparaat op een vlakke ondergrond.
   Plaats hem op een vlakke ondergrond zodat de plaat nauwkeurig kan worden gevolgd.
3. Installeer de draaitafel (plateau).
   Lijn de draaitafel (plateau) uit met de middelste as en installeer deze.
   • Plaats de grote kant van het gat naar beneden.

4. Plaats de viltmat op de draaitafel (plateau).
   Plaats de meegeleverde viltmat op de draaitafel (plateau) voordat u deze gebruikt.

5. Installeer het contragewicht.
   Plaats het contragewicht over het uiteinde van de toonarm en druk het voorzichtig aan terwijl u het naar rechts draait om het te bevestigen.
   • Wanneer het contragewicht naar de lagering kan worden verplaatst, is de installatie voltooid.

6. Installeer de headshell.
   Plaats de headshell op het uiteinde van de toonarm en draai de moer vast om hem op zijn plaats te houden.

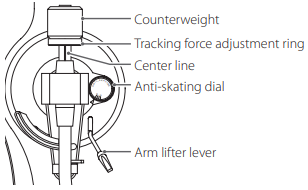

De toonarm in balans brengen en de naalddrukkracht aanpassen

1. Zet de anti-skating draaiknop op nul.
2. Verplaats de toonarmvergrendeling naar rechts om de toonarm los te maken.


3. Til de armlifthendel op en verschuif de toonarm iets naar links.
4. Laat de armlifthendel zakken.
5. Draai aan het contragewicht en stel het zo af dat de toonarm waterpas staat.

   • Verwijder de beschermkap van de cartridge-naald voordat u deze afstelt.
   • Zorg ervoor dat de cartridge-naald de unit niet raakt.

6. Zet de toonarm terug in de oorspronkelijke positie en gebruik de vergrendeling om deze te vergrendelen.
7. Draai de afstelring voor de naalddrukkracht zodat de middenlijn overeenkomt met 0 op de schaal.

   • Draai alleen aan de ring. Zorg ervoor dat het contragewicht niet draait.
8. Draai aan het contragewicht zodat de schaal van de afstelring voor de naalddrukkracht overeenkomt met de naalddrukkracht die voor de cartridge is opgegeven.
   • De naalddrukkracht van de meegeleverde cartridge is 2,3 g. Draai deze dus naar 2,3 op de contragewichtsschaal wanneer u de meegeleverde cartridge gebruikt.

   • Draai hem vanaf 0 naar rechts in de richting van 0,5 en 1,0.
9. Stel de anti-skating draaiknop af.
   Begin met de instelling 2.3 en pas deze tijdens het afspelen van de plaat aan naar de positie waar de linker- en rechtervolumes in evenwicht zijn.

   LET OP
   Afhankelijk van de conditie van een plaat kan de volume balans links-rechts ongelijk worden en kan er overslaan optreden.
   Probeer in dergelijke gevallen de volgende aanpassingen te maken.

Als het geluid achteruit springt (de naald springt achteruit)
Verlaag de anti-skating draaiknop iets.

Als het geluid vooruit springt (de naald springt vooruit)
Verhoog de anti-skating draaiknop iets.

Opmerkingen over plaatnaalden

• Als de naald verbogen (beschadigd) is, kan deze de groef niet meer nauwkeurig volgen. Aangezien een verbogen naald ook platen kan beschadigen en storingen kan veroorzaken, moet u naalden voorzichtig behandelen.
• Gebruik altijd een in de handel verkrijgbare naaldenreiniger om een naald schoon te maken. Het gebruik van iets anders dan een naaldenreiniger kan de naald beschadigen.

De naald vervangen

Als de punt van de naald versleten is, zal dit niet alleen de geluidskwaliteit verslechteren, maar kan het ook platen beschadigen. Vervang de naald na ongeveer 300 uur afspeeltijd door een naald die wij specificeren.

Gebruik een Sumiko Oyster vervangende naald.

• Volg de vervangingsinstructies in de handleiding van de vervangende naald.

LET OP

• Aangezien er plotseling harde geluiden kunnen optreden, zet u het apparaat in de stand-bymodus voordat u de naald vervangt.
• Pas op dat u uw hand of de apparatuur niet bezeert.
• Pas op dat kleine kinderen geen naalden inslikken.
• Houd er rekening mee dat bijvoorbeeld verbogen naalden die het gevolg zijn van onvoldoende voorzichtigheid van de klant of een externe oorzaak niet onder de garantie vallen.

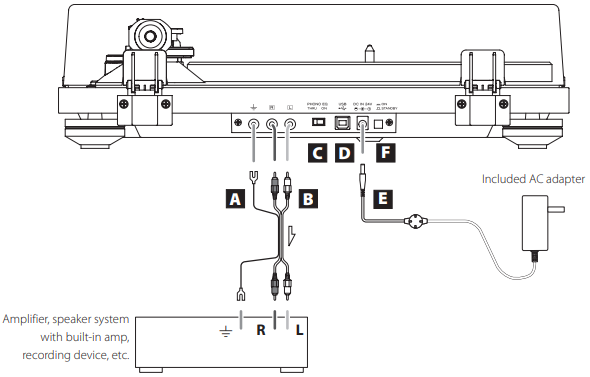

Aansluitingen

Voorzorgsmaatregelen bij het maken van aansluitingen

• Sluit het apparaat pas aan nadat u alle aansluitingen hebt gemaakt.
• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg hun instructies bij het maken van aansluitingen.

Aansluiten op lijninvoeraansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op ON.

Aansluiten op phono-ingangsaansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op THRU.

1. Aardingsaansluiting ()
   Gebruik de aardingsdraad van de meegeleverde RCA-audiokabel om deze connector aan te sluiten op bijvoorbeeld de aardingsaansluiting van de versterker.
   • Dit is GEEN elektrische veiligheidsaarde.

     Als ruis van luidsprekers opvallend is
     Als het aansluiten van de aardingsdraad van de audiokabel op de aardingsaansluiting van dit apparaat de ruis niet vermindert, koppelt u de aardingsdraad los en controleert u het geluid opnieuw. Gebruik de methode (aangesloten/losgekoppeld) die de minste ruis heeft.
2. Analoge audio-uitvoeraansluitingen (L/R)
   Deze geven analoge audiosignalen uit. De instelling van de PHONO EQ-schakelaar wijzigt het type uitgangssignaal.
   Gebruik de meegeleverde audiokabel (of in de handel verkrijgbare kabels) om andere apparatuur aan te sluiten op de uitgangsaansluitingen van dit apparaat.
3. PHONO EQ (audio-uitgangsinstelling) schakelaar
   ON
   Signalen die zijn versterkt door de ingebouwde equalizerversterker worden uitgevoerd vanaf de analoge audio-uitvoeraansluitingen (L/R).
   THRU
   Het MC- of MM-cartridgesignaal wordt rechtstreeks via de analoge audio-uitvoeraansluitingen (L/R) uitgevoerd. Sluit aan op een apparaat met phono-ingangen, zoals een phono-equalisatie voorversterker of een versterker met phono-ingangsaansluitingen.
   • Bij nieuwe levering vanuit de fabriek staat deze op ON.
   • Zet dit op ON als een apparaat is aangesloten op de USB-poort.

     Als deze is ingesteld op ON en bijvoorbeeld is aangesloten op de PHONO-ingangen van een versterker, zal de uitvoer van luidsprekers en hoofdtelefoons erg luid zijn, wat de apparatuur kan beschadigen of het gehoor kan schaden.

4. USB-poort (USB B-type)
   Het geluid van de plaat wordt omgezet naar digitaal (resolutie tot 48 kHz/16-bits) en uitgevoerd. Opnemen op een computer is mogelijk door deze met een USB-kabel aan te sluiten op een USB-poort op de computer.
5. DC-ingangsaansluiting
   Nadat u alle andere aansluitingen hebt voltooid, sluit u de meegeleverde AC-adapter aan op deze aansluiting. Controleer of de stekker van de AC-adapter in een stopcontact is gestoken.
   • Gebruik geen andere AC-adapter dan de meegeleverde.
     Zorg ervoor dat u het netsnoer aansluit op een stopcontact met de juiste spanning. Aansluiting op een stopcontact met een onjuiste spanning kan brand of een elektrische schok veroorzaken.
     Houd de stekker vast wanneer u deze in een stopcontact steekt of uit het stopcontact trekt. Trek of ruk nooit aan het netsnoer.
     Trek het netsnoer uit het stopcontact wanneer u van plan bent het apparaat langere tijd niet te gebruiken.
6. STANDBY/ON button (STANDBY/AAN-knop)
   Druk op de STANDBY/ON button (STANDBY/AAN-knop) om het apparaat in te schakelen of in de stand-bymodus te zetten.

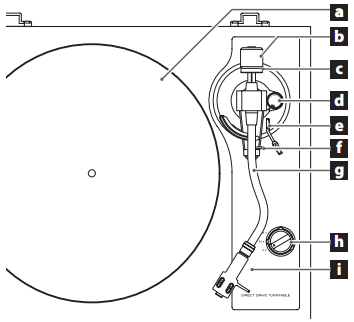

Namen en functies van onderdelen

1. Draaitafel (schotel)
   Plaats platen gecentreerd op de draaitafel (schotel).
2. Contragewicht
3. Instelring voor naalddruk
4. Anti-skating draaiknop
5. Armlift hendel
   Gebruik deze om de toonarm omhoog en omlaag te brengen. We raden aan om de armlift hendel te gebruiken om beschadiging van platen en naalden te voorkomen, omdat dit veiliger en zekerder is dan het gebruik van een vinger.
6. Toonarmhouder
   Dit is een rust voor de toonarm. Beweeg de sluiting naar rechts om de toonarm los te maken voordat u een plaat afspeelt.
7. Toonarm
8. Draaisnelheid instelknop
   Selecteer de draaisnelheid die op de af te spelen plaat staat aangegeven.
   Het draaien stopt wanneer dit op 0 is ingesteld.
9. Headshell
   Dit is een universeel type waarmee de cartridge gemakkelijk kan worden vervangen.

Stofkap

De stofkap bevestigen

1. Plaats de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van de hoofdeenheid.
2. Lijn de bovenkanten van de scharnieren uit met de stofkap scharnierhouders en plaats ze.

• Sluit de stofkap tijdens het afspelen. Aangezien dit overslaan door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is de kans kleiner dat er ruis optreedt.
• Open of sluit deze niet wanneer er een plaat wordt afgespeeld. Dit kan er bijvoorbeeld toe leiden dat de naald overslaat.
• Houd het indien mogelijk gesloten om stof buiten te houden.

De stofkap verwijderen

Houd beide randen van de stofkap vast en til deze langzaam op om deze samen met de scharnieren van het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de stofkap.

De stofkap openen en sluiten

Openen

Houd de voorkant van de stofkap vast en til deze voorzichtig volledig open tot deze stopt.
De stofkap blijft in deze positie openstaan.

Sluiten

Laat de stofkap voorzichtig zakken tot deze gesloten is.

Wees voorzichtig dat u uw vingers niet bekneld, bijvoorbeeld bij het openen en sluiten van de stofkap.

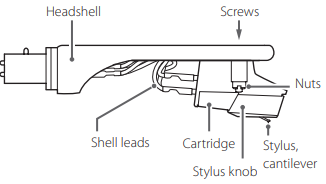

De cartridge vervangen

Om de cartridge te vervangen, moet u eerst de headshell van de toonarm verwijderen.

• Er is een Sumiko Oyster MM type cartridge in het apparaat geïnstalleerd.
• Wanneer u een Oyster gebruikt, verwijder dan altijd de cartridge naald voordat u de cartridge zelf van de head shell losmaakt en voordat u de cartridge aan de head shell bevestigt. Trek de naaldknop in een kleine hoek naar beneden vanaf de voorkant van de cartridge om de cartridge naald te verwijderen. Raak de cantilever of naald zelf niet aan.


1. Koppel de shell-aansluitklemmen los van de cartridge.
2. Maak de schroeven los en verwijder de cartridge.
3. Bevestig de nieuwe cartridge en draai de schroeven vast.
   Zie de onderstaande afbeelding voor de positie van de schroeven wanneer ze zijn bevestigd.

4. CSluit de shell-aansluitklemmen aan op de cartridge.
   • De signalen en kleuren van de shell-kabels worden hieronder weergegeven.

Signaal	Kleur
Linkerkanaal +	Wit
Linkerkanaal −	Blauw
Rechterkanaal +	Rood
Rechterkanaal −	Groen

5. Balanceer de toonarm en stel de naalddruk in.
   Volg de procedures in "De toonarm en naald balanceren, de naalddruk instellen".

Voorzorgsmaatregelen bij het vervangen van de cartridge

Het gewicht van cartridges die met dit apparaat kunnen worden gebruikt, is beperkt. Zie "Toonarm". Controleer ook het acceptabele cartridgegewicht (met de meegeleverde head shell) dat op dezelfde pagina wordt weergegeven bij het vervangen van de head shell.

MC-cartridges gebruiken
De equalizerversterker die in dit apparaat is ingebouwd, is voor MM-cartridges. Het ondersteunt geen MC-cartridges.
Om een MC-cartridge te gebruiken, sluit u dit apparaat aan op een fono-equalizerversterker die MC-cartridges ondersteunt of een versterker met een MC-fono-ingang, bijvoorbeeld. Zet vervolgens de PHONO EQ (audio-uitgang) instelschakelaar van dit apparaat op THRU.

Omgaan met platen

Platen vasthouden

Wanneer u een plaat vasthoudt of uit de hoes haalt, vermijd dan om de groeven aan te raken door de plaat bij het label en de rand met één hand vast te houden of door hem met beide handen bij de rand vast te houden.

Schoonmaken

• Vingerafdrukken en stof op een plaat kunnen ruis en het overslaan van het geluid veroorzaken, evenals schade aan de plaat zelf en de naald. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen.
• Wanneer u een platenreiniger gebruikt, veegt u het oppervlak van de plaat af in een cirkelvormige beweging, waarbij u de groeven volgt.


Voorzorgsmaatregelen voor gebruik

• Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of erg warm of erg vochtig zijn. Als u een plaat lange tijd in een dergelijke toestand laat liggen, kan dit leiden tot kromtrekken, schimmelvorming of andere schade.
• Stapel niet meerdere platen op elkaar en plaats er geen zware voorwerpen op. Laat platen ook niet lange tijd in een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
• Laat harde voorwerpen de audiogroeven niet rechtstreeks aanraken. Dit kan krassen veroorzaken.
• Nadat u klaar bent met het afspelen van een plaat, plaatst u deze altijd terug in de hoes om hem op te bergen. Als u een plaat onbeschermd laat liggen, kan dit leiden tot kromtrekken of krassen.
• Gebruik geen gebarsten platen.

Basishandelingen

Platen afspelen

• Verwijder de beschermkap van de cartridge naald voordat u de draaitafel gebruikt.

1. Druk op de STANDBY/ON (STAND-BY/AAN) knop aan de achterkant van het apparaat om het in te schakelen.

2. Open de stofkap langzaam.

   Wees voorzichtig dat u uw hand niet bekneld, bijvoorbeeld bij het openen en sluiten van de stofkap.
3. Plaats een plaat op de draaitafel (schotel). Gebruik de meegeleverde adapter bij het afspelen van een 45 RPM single plaat met groot gat.

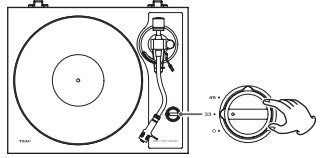

4. Selecteer de draaisnelheid die op de plaat staat aangegeven.
   De draaisnelheid kan worden ingesteld op 33 1/3 of 45 RPM.

5. Beweeg de toonarm sluiting naar rechts om de toonarm los te maken.

6. Breng de armlift hendel omhoog. Dit brengt de armlift omhoog, waardoor de toonarm omhoog blijft, zodat de naald geen contact maakt met de plaat, zelfs niet als de toonarm eroverheen wordt bewogen.

   • U kunt de toonarm ook handmatig naar boven de plaat bewegen zonder de armlift hendel omhoog te brengen en vervolgens de toonarm langzaam laten zakken om het afspelen te starten.

7. Beweeg de toonarm naar het nummer waar u het afspelen wilt starten.

8. Laat de armlift hendel zakken.
   De toonarm zakt langzaam totdat de naald de plaat raakt en het afspelen begint.
   • Sluit de stofkap tijdens het afspelen. Aangezien dit overslaan door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is de kans kleiner dat er ruis optreedt.
     Plaats niets op de stofkap.

LET OP

• Raak tijdens het afspelen de toonarm of de plaat niet aan. Dit kan de naaldpunt beschadigen en krassen op de plaat veroorzaken.
• Stop de draaitafel (schotel) niet met geweld tijdens het afspelen. Aangezien dit product geen draaitafel is die is ontworpen voor DJ's (directe aandrijving), kan het doen van iets dergelijks een storing veroorzaken.

Tijdens het afspelen van platen kan feedback optreden als het volume te hoog is. Als dit gebeurt, verlaag dan het volume van de versterker.

Wanneer het afspelen is voltooid

1. Breng de armlift hendel omhoog om de naald van de plaat te scheiden en breng de toonarm terug naar zijn oorspronkelijke positie.

2. Draai de instelknop voor de draaisnelheid naar 0 om de draaitafel (schotel) te stoppen.


Opnemen met een computer

Het geluid van een plaat kan digitaal worden opgenomen op een computer door met een in de winkel verkrijgbare USB-kabel dit apparaat aan te sluiten op een USB-poort van de computer.

• De USB-poort op dit apparaat is voor aansluiting op een computer.

Ondersteunde besturingssystemen

Computers met de volgende besturingssystemen kunnen via USB op dit apparaat worden aangesloten (vanaf januari 2019).

Windows

Windows 7 (32-bits, 64-bits)
Windows 8 (32-bits, 64-bits)
Windows 8.1 (32-bits, 64-bits)
Windows 10 (32-bits, 64-bits)

Mac

OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)
macOS Mojave (10.14)

Gebruik met andere besturingssystemen dan deze wordt niet gegarandeerd.

• Dit apparaat werkt met het standaard Windows- of Mac-stuurprogramma, dus het is niet nodig om een speciaal stuurprogramma te installeren.

Aansluiten op een computer

1. Zet de computer aan. Bevestig dat het besturingssysteem correct werkt.
2. Gebruik de USB-kabel om de computer en dit apparaat aan te sluiten.

   • Gebruik een in de winkel verkrijgbare USB-kabel met een ferrietkern.
3. Druk op de STANDBY/ON (STAND-BY/AAN) knop van dit apparaat om het in te schakelen.
   De computer zal automatisch de USB-poort van dit apparaat detecteren en het apparaat identificeren als "USB Audio CODEC".
   • Om audio op te nemen vanaf deze platenspeler met behulp van een computer, moet u eerst software installeren die kan worden gebruikt voor audio-opname op de computer. U kunt de audio-opnamesoftware die u verkiest afzonderlijk kopen of gratis software downloaden, zoals Audacity (http://www.audacityteam.org/), van het internet. Als gratis software wordt Audacity niet ondersteund door TEAC.
   • Doe bij het opnemen met een computer geen van de volgende dingen. Dit kan ertoe leiden dat de computer niet goed werkt. Sluit altijd de computeropnamesoftware af voordat u het volgende doet.
     • Koppel de USB-kabel los
     • Zet het apparaat in stand-by

Computerinstellingen

Het volgende voorbeeld legt de instellingen uit die moeten worden gemaakt met Windows 10.

1. Selecteer in het Start-menu Windows System en vervolgens Control Panel (Configuratiescherm).
2. Klik op "Sound" (Geluid).
   Als het "View by" (Weergave) van het Configuratiescherm is ingesteld op "Category" (Categorie), selecteer dan "Hardware and Sound" (Hardware en geluid). Selecteer vervolgens "Sound" (Geluid).
3. Klik op het tabblad "Recording" (Opname) en bevestig dat "USB Audio CODEC" is ingesteld als het "Default Device" (Standaardapparaat).
4. Selecteer "USB Audio CODEC" en klik op de knop Properties (Eigenschappen).
5. Klik op het tabblad "Advanced" (Geavanceerd).
6. Selecteer in de vervolgkeuzelijst "Default Format" (Standaardindeling) de gewenste opnamekwaliteit (indeling).
   TIP
   Om op te nemen met de hoogste geluidskwaliteit die dit apparaat kan leveren, selecteert u "2 channel, 16 bit, 48000 Hz". Het verlagen van de instelwaarde van de samplingfrequentie zal de grootte van de bestanden relatief verminderen, maar ook de geluidskwaliteit verminderen.
7. Klik op "OK" (OK).

Nadat u de bovenstaande instellingen hebt gemaakt, gebruikt u audio-opnamesoftware om op te nemen.

Probleemoplossing

Als u een probleem ondervindt met dit apparaat, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten correct worden gebruikt. Als het nog steeds niet correct werkt, neem dan contact op met de winkelier waar u het apparaat hebt gekocht.

Geen stroom.

• Bevestig dat de AC-adapter is aangesloten op een stopcontact. Druk vervolgens op de STANDBY/ON (STAND-BY/AAN) knop om het apparaat in te schakelen.

De draaitafel roteert niet.

• Druk op de STANDBY/ON (STAND-BY/AAN) knop om het apparaat in te schakelen.
• Pas de instelknop voor de rotatiesnelheid aan op de rotatiesnelheid die op de plaat staat aangegeven.

De rotatiesnelheid van de draaitafel is niet correct.

• Bevestig dat de instelknop voor de rotatiesnelheid is ingesteld op 33 en dat deze ongeveer 100 keer roteert in 3 minuten.

De arm gaat niet omlaag, zelfs niet wanneer de armhefhendel wordt neergelaten.

• Balanceer de toonarm en pas de naalddrukkracht opnieuw aan.

Geluid is vreemd of valt weg.

• Controleer de connectoren die zijn aangesloten op de versterker en stel de PHONO EQ (audio-uitgang) instelschakelaar in.

De toonhoogte is verkeerd.

• Selecteer de rotatiesnelheid die op de plaat staat aangegeven.

Er is geen geluid.

• Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de PHONO EQ (audio-uitgangsinstelling) schakelaar op ON (AAN).

Afspelen is niet mogelijk; er is ruis.

• Verwijder de beschermkap van de cartridge-naald voordat u de draaitafel gebruikt.
• Sluit de RCA-audiokabels opnieuw aan.
• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid laten overslaan. Gebruik een in de winkel verkrijgbare platenreiniger om platen schoon te maken.
• Maak de naald schoon.
• Als de naald versleten is, vervang deze dan. De noodzaak tot vervanging van de naald is afhankelijk van de gebruiksomstandigheden, maar wij raden vervanging aan na ongeveer 300 uur gebruik.
• Plaats het apparaat zo ver mogelijk weg van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.
• Sluit de AC-adapter aan op een ander stopcontact.

Er treedt ruis op wanneer een plaat wordt afgespeeld.

• Er kan ruis optreden als de naalddrukkracht hoger is dan de gespecificeerde waarde van de cartridge. Pas de naalddrukkracht opnieuw aan zodat deze de gespecificeerde waarde heeft.

Het geluid slaat over.

• Trillingen zullen overslaan veroorzaken. Plaats dit apparaat op een stabiele locatie. e Maak de plaat schoon. e Gebruik geen bekrast platen.
• Balanceer de toonarm en pas de naalddrukkracht opnieuw aan. De naald en het geluid kunnen overslaan als de naalddrukkracht lager is dan de gespecificeerde waarde van de cartridge.
• Als de naald verbogen is, vervang deze dan.

Het apparaat wordt niet herkend door de aangesloten computer.

• Controleer de ondersteunde computerbesturingssystemen. Werking met niet-ondersteunde besturingssystemen wordt niet gegarandeerd.
• Sluit het aan op een andere USB-poort.

Specificaties

Draaitafel (plateau)

Aandrijfsysteem: Directe aandrijving

Motor: DC-motor

Rotatiesnelheid: 33 1/3 rpm, 45 rpm

Wow en flutter: 0,1% of minder

SN-verhouding: 67 dB of hoger (A-gewogen, 20kHz LPF)

Draaitafel (plateau):
Gegoten aluminium
30 cm (12") diameter

Toonarm

Armtype: Statisch-gebalanceerde S-vormige toonarm

Effectieve armlengte: . 223 mm

Naalddrukkracht variatiebereik0–5 g

Acceptabel cartridgegewicht:
4,0–13 g
14–23 g (met de meegeleverde headshell)

Cartridge

Type: MM

Uitgangsspanning: 4,0 mV (1 kHz)

Naalddrukkracht: 1,5–2,5 g (2,3 g aanbevolen)

Cartridge gewicht:
5,3 g - Inclusief headshell gewicht
10 g - (inclusief schroeven, moeren en draden)

• De noodzaak tot vervanging van de naald is afhankelijk van de gebruiksomstandigheden, maar wij raden vervanging aan na ongeveer 300 uur gebruik.
• Vervangende naaldmodel: Sumiko Oyster replacement stylus

Uitgangsspanning

PHONO EQ THRU: 4,0 mV (1 kHz)
PHONO EQ ON: . 224 mV (−13 dBV)
Uitgangsconnectoren.: RCA

USB-poort

USB-poort die stroom kan ontvangen van computer USB-bussen

(Full Speed): USB-connector type B

USB-busvoeding ondersteuning: 5 V, 500 mA

Samplingfrequentie: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz

Quantisatie bitdiepte: 16-bits

Algemeen

AC adaptervoeding
Ingang: . AC 100 V – AC 240 V, 50/60 Hz
Uitgang: DC 24 V, 1500 mA

Stroomverbruik
Stand-by.: 0,5 W of minder
Aan (33, 45): . 2,0 W of minder

Gewicht.: 6,1 kg (13 1/2 lb)

Bedrijfstemperatuurbereik: 5°C tot 35°C

Afmetingen (B × H × D) (inclusief uitsteeksels)
Wanneer de stofkap gesloten is: 420 × 117 × 356 mm (16 5/8" × 4 5/8" × 14 1/8")
Wanneer de stofkap open is: 420 × 381 × 402 mm (16 5/8" × 15" × 15 7/8")
Wanneer de stofkap is verwijderd: 420 × 102 × 356 mm (16 5/8" × 4 1/8" × 14 1/8")

• Prestatiegegevens worden gespecificeerd bij 20°C.

Inbegrepen items

Viltmat × 1
45 RPM adapter × 1
Contragewicht × 1
Headshell × 1

Sumiko MM type stereo cartridge (Oyster) vooraf geïnstalleerd

Draaitafel (plateau) × 1 Stofkap × 1
Stofkap scharnieren × 2
RCA-audiokabel met aardingsklem × 1
AC-adapter (GPE036W-240150) × 1
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• Illustraties in deze gebruiksaanwijzing kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemschicht met pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND- OF SCHOKGEVAAR TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT OM EEN SERVICEVERWIJZING TE KRIJGEN. GEBRUIK HET PRODUCT NIET TOT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN HIERIN SPECIFIEK VERMELD, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, vooral niet bij stekkers, stopcontacten en het punt waar het snoer uit het apparaat komt.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12.
    Gebruik het apparaat alleen met de wagen, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een wagen wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van wagen en apparaat om letsel door kantelen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact wanneer de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand staat.
• De netstekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk te bedienen blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons bij het product, omdat een overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

IN DE VS/CANADA, ALLEEN GEBRUIKEN OP EEN VOEDING VAN 120 V.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer te allen tijde gemakkelijk kunt bereiken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

Klik in het gedeelte TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.

Referenties

• TEAC - Global Site
• Audacity ® | Free Audio editor, recorder, music making and more!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

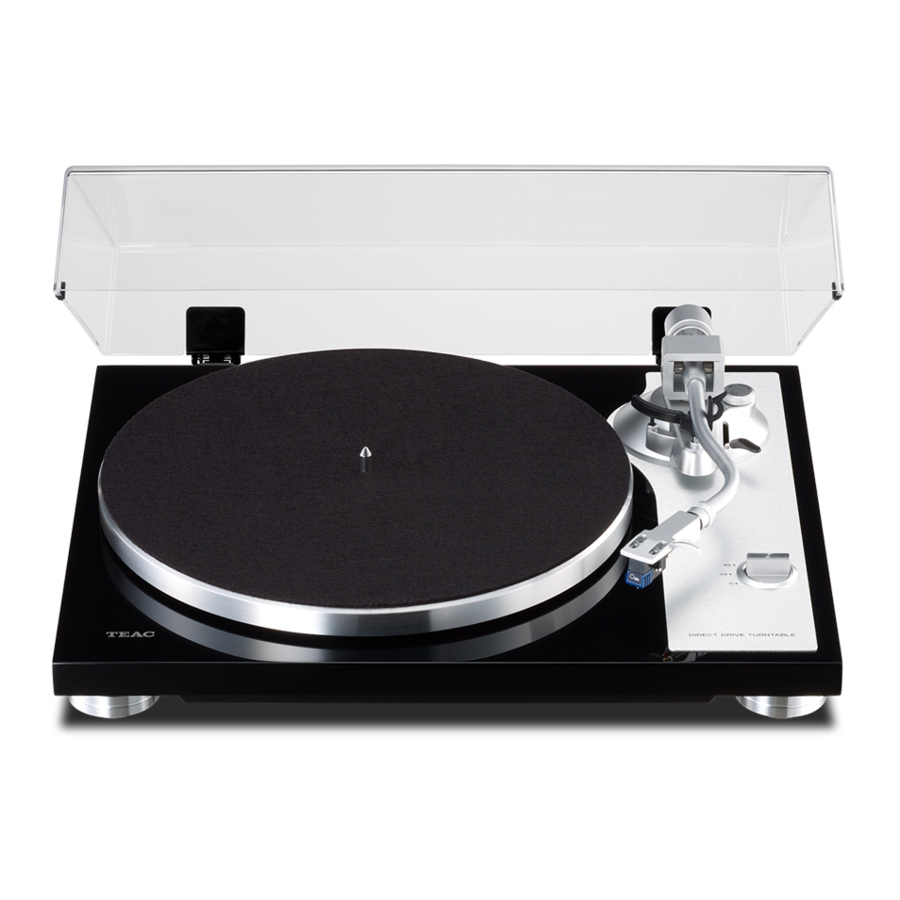

Download Teac TN-4D - Handleiding analoge draaitafel

Beschikbare talen
