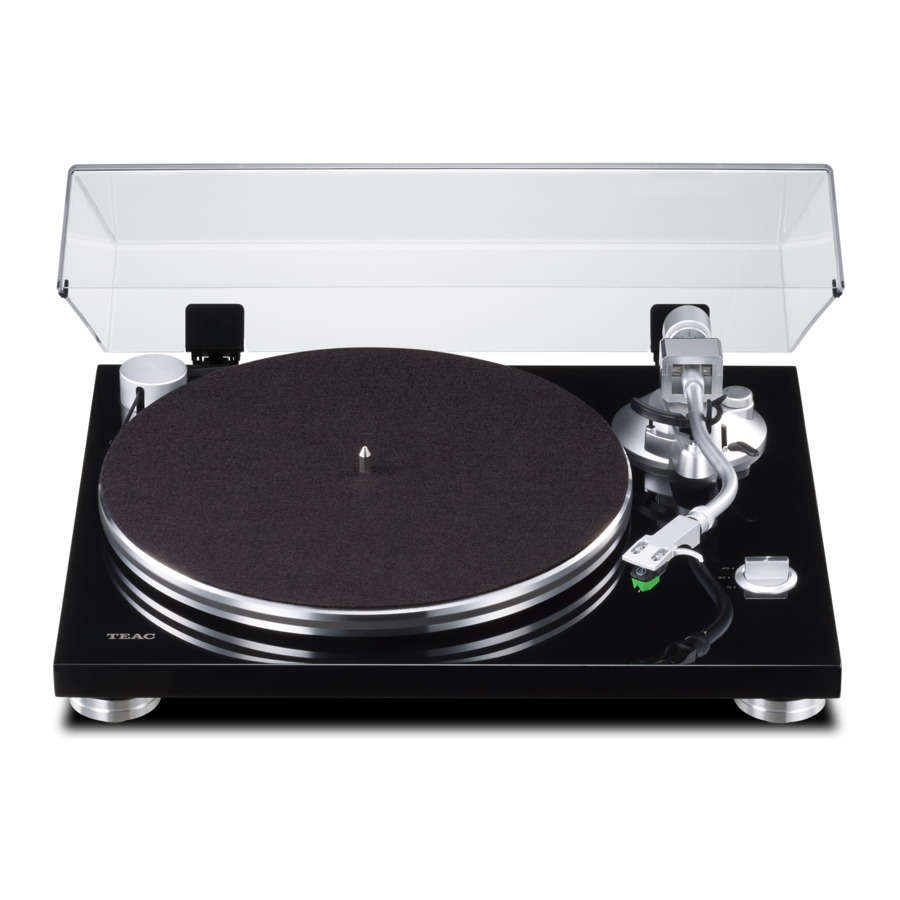

Teac TN-3B - Handleiding analoge draaitafel

Voor gebruik

Meegeleverde artikelen

Controleer of de doos alle meegeleverde accessoires bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze accessoires ontbreekt of tijdens het transport beschadigd is geraakt.

Viltmat × 1
45-toerenadapter × 1
Contragewicht × 1
Headshell × 1

Audio-Technica VM-type (dubbele magneet) stereocartridge (AT-VM95E) vooraf geïnstalleerd

Draaitafel (plateau) × 1 Stofkap × 1
Scharnieren stofkap × 2
RCA-audiokabel met aardingsaansluiting × 1
AC-adapter (GPE053A-V120050) × 1
Gebruikershandleiding (dit document, inclusief garantie) × 1

Voorzorgsmaatregelen bij gebruik

• Plaats niets op de stofkap. Voorwerpen op de kap kunnen geluid veroorzaken door trillingen of eraf vallen, vooral tijdens het afspelen.
• Plaats het apparaat niet in direct zonlicht, in de buurt van een warmtebron of in andere soortgelijke omstandigheden. Plaats het apparaat niet bovenop een versterker of andere apparatuur die warmte kan genereren die de bedrijfstemperatuur van dit apparaat overschrijdt. Dit kan verkleuring, vervorming of defecten veroorzaken.
• Omdat het apparaat tijdens gebruik warm kan worden, moet u er altijd voldoende ruimte omheen laten voor ventilatie. Laat bij het installeren van dit apparaat een beetje ruimte (minstens 20 cm) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken.
  Laat bijvoorbeeld bij plaatsing in een rack minstens 35 cm open boven het apparaat en 10 cm open achter het apparaat. Als u deze openingen niet maakt, kan er zich warmte binnenin ophopen en brand ontstaan.
• VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat niet op en verplaats het niet tijdens het afspelen. Dit kan de plaat, de naald, de cartridge of het apparaat beschadigen.
• Verwijder altijd de plaat voordat u dit apparaat verplaatst of verplaatst. Het verplaatsen van het apparaat met een plaat op de draaitafel (plateau) kan de plaat, de naald en de cartridge beschadigen of een storing veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg het dan af met een zachte doek of gebruik verdunde milde vloeibare zeep. Laat het oppervlak van het apparaat volledig drogen voordat u het gebruikt.

• Gebruik geen chemische schoonmaakdoeken, verdunner of soortgelijke stoffen, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Voor de veiligheid dient u het netsnoer uit het stopcontact te halen voordat u gaat schoonmaken.

De platenspeler voorbereiden

Houd het apparaat in stand-by tijdens het instellen ( F in "Namen en functies van onderdelen").

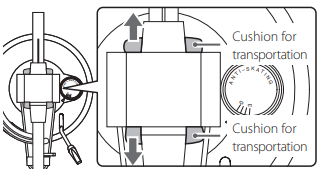

1. Er zijn kussens aan de toonarm bevestigd voor gebruik tijdens transport. Verwijder ze in de richting van de pijlen.

2. Plaats het apparaat op een vlakke ondergrond.
   Plaats het op een vlakke ondergrond zodat de plaat nauwkeurig kan worden gevolgd.
3. Installeer de draaitafel (plateau).
   Lijn de draaitafel (plateau) uit met de middelste as en installeer deze.
   • Plaats de grote kant van het gat naar beneden.

4. Lus de riem om de motorpoelie.
   Lus de meegeleverde platte riem om de buitenkant van de draaitafel (plateau) en lus de riem vervolgens om de motorpoelie.
   • Zorg ervoor dat het rubber niet gedraaid raakt.
   • Draai de draaitafel (plateau) een paar keer om er zeker van te zijn dat de platte riem goed vastzit.

5. Installeer de poeliedeksel.
   Lijn de kleine uitsparing in de poeliedeksel uit met de kleine uitstulping op de poelie, zoals weergegeven in de onderstaande afbeelding.
   • Als deze niet zijn uitgelijnd, zal de poeliedeksel schuin staan.

6. Plaats de viltmat op de draaitafel (plateau).
   Plaats de meegeleverde viltmat op de draaitafel (plateau) voordat u deze gebruikt.

7. Installeer het contragewicht.
   Plaats het contragewicht over het uiteinde van de toonarm en druk er zachtjes op terwijl u het naar rechts draait om het te bevestigen.
   • Wanneer het contragewicht naar het lager kan worden bewogen, is de installatie voltooid.

8. Installeer de headshell.
   Plaats de headshell op het uiteinde van de toonarm en draai de moer vast om hem op zijn plaats te bevestigen.


De toonarm in evenwicht brengen en de naalddrukkracht aanpassen

1. Zet de anti-skatingknop op nul.
2. Verplaats de toonarmvergrendeling naar rechts om de toonarm los te maken.

3. Til de armlifthendel op en verschuif de toonarm iets naar links.
4. Laat de armlifthendel zakken.

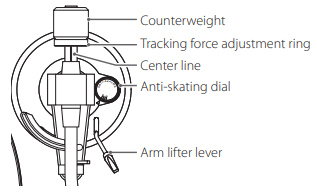

5. Draai aan het contragewicht en stel het zo in dat de toonarm waterpas staat.

   • Verwijder de beschermkap van de cartridgenaald voordat u deze afstelt.
   • Zorg ervoor dat de cartridgenaald het apparaat niet raakt.

6. Zet de toonarm terug in de oorspronkelijke positie en gebruik de vergrendeling om hem te vergrendelen.

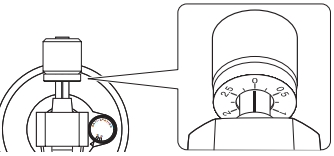

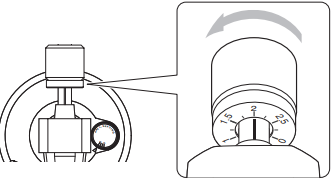

7. Draai de instelring van de naalddrukkracht zodat de middenlijn is uitgelijnd met 0 op de schaal.

   • Draai alleen aan de ring. Zorg ervoor dat het contragewicht niet draait.
8. Draai het contragewicht zo dat de schaal van de instelring van de naalddrukkracht overeenkomt met de naalddrukkracht die is opgegeven voor de cartridge.
   • De naalddrukkracht van de meegeleverde cartridge is 2,0 g. Draai hem dus naar 2,0 op de contragewichtsschaal wanneer u de meegeleverde cartridge gebruikt.

   • Draai hem vanaf 0 naar rechts in de richting van 0,5 en 1,0.
9. Pas de anti-skatingknop aan.
   Begin met de instelling op 2,0 en pas deze tijdens het afspelen van de plaat aan op de positie waar de linker- en rechtervolume in evenwicht zijn.

   LET OP
   Afhankelijk van de staat van een plaat kan de linker-rechtervolume balans ongelijkmatig worden en kan er overslaan optreden.
   Probeer in dergelijke gevallen de volgende aanpassingen te maken.

Als het geluid achteruit springt (naald springt achteruit)
Verlaag de instelling van de anti-skatingknop iets.

Als het geluid vooruit springt (naald springt vooruit)
Verhoog de instelling van de anti-skatingknop iets.

Opmerkingen over platenspelernaalden

• Als de naald gebogen (beschadigd) raakt, kan deze de groef niet meer nauwkeurig volgen. Omdat een gebogen naald ook platen kan beschadigen en storingen kan veroorzaken, moet u voorzichtig omgaan met naalden.
• Gebruik altijd een in de handel verkrijgbare naaldenreiniger om een naald schoon te maken. Het gebruik van iets anders dan een naaldenreiniger kan de naald beschadigen.

De naald vervangen

Als de punt van de naald versleten raakt, zal dit niet alleen de geluidskwaliteit verslechteren, maar kan het ook platen beschadigen. Vervang de naald na ongeveer 300 uur afspeeltijd door een naald die wij specificeren.

Gebruik een Audio-Technica AT-VMN95E vervangende naald.

• Een Audio-Technica AT-VM95E VM-type cartridge is geïnstalleerd in dit apparaat. (De behuizing van de vervangende naald voor de geïnstalleerde cartridge is groen.)
  OPMERKING VM-type cartridges hebben dezelfde kenmerken als MM-type cartridges.
• Volg de vervangingsinstructies in de handleiding van de vervangende naald.

LET OP

• Omdat er plotseling luide geluiden kunnen optreden, zet u het apparaat in stand-by voordat u de naald vervangt.
• Wees voorzichtig dat u uw hand of de apparatuur niet bezeert.
• Pas op dat kleine kinderen niet per ongeluk naalden inslikken.
• Houd er rekening mee dat bijvoorbeeld gebogen naalden die het gevolg zijn van onvoldoende voorzichtigheid van de klant of een externe oorzaak niet onder de garantie vallen.

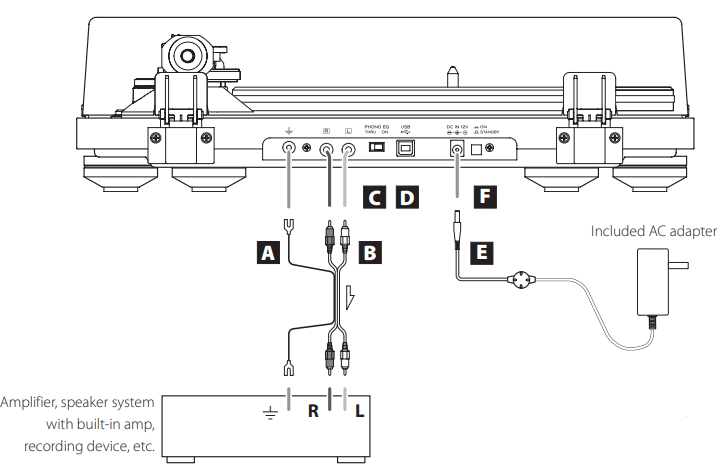

Aansluitingen

Voorzorgsmaatregelen bij het maken van aansluitingen

• Sluit het apparaat pas aan nadat alle aansluitingen zijn gemaakt.
• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg hun instructies bij het maken van de aansluitingen.

Aansluiten op lijningangsaansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op ON.

Aansluiten op phono-ingangsaansluitingen van versterker, enz.
Zet de PHONO EQ-schakelaar op THRU

1. Aardingsklem ()
   Gebruik de aardingsdraad van de meegeleverde RCA-audiokabel om deze connector aan te sluiten op de aardingsklem van bijvoorbeeld de versterker.
   • Dit is GEEN elektrische veiligheidsaarde.

     Als er duidelijk ruis uit de luidsprekers komt
     Als het aansluiten van de aardingsdraad van de audiokabel op de aardingsklem van dit apparaat de ruis niet vermindert, koppel dan de aardingsdraad los en controleer het geluid opnieuw. Gebruik de methode (aangesloten/losgekoppeld) die de minste ruis geeft.
2. Analoge audio-uitgangsaansluitingen (L/R)
   Deze geven analoge audiosignalen uit. De PHONO EQ-schakelaarinstelling wijzigt het type uitgangssignaal.
   Gebruik de meegeleverde audiokabel (of in de handel verkrijgbare kabels) om andere apparatuur aan te sluiten op de uitgangsaansluitingen van dit apparaat.
3. PHONO EQ (audio-uitgangsinstelling) schakelaar
   ON
   Signalen die zijn versterkt door de ingebouwde equalizer-versterker worden uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R).
   THRU
   Het MC- of MM-cartridgesignaal wordt rechtstreeks uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R).
   Aansluiten op een apparaat met phono-ingangen, zoals een phono-equalisatievoorversterker of een versterker met phono-ingangsaansluitingen.
   • Wanneer het apparaat nieuw uit de fabriek wordt verzonden, staat deze op ON.
   • Zet deze op ON als een apparaat is aangesloten op de USB-poort.

     Wanneer ingesteld op ON, als aangesloten op de PHONO-ingangen van bijvoorbeeld een versterker, zal de output van luidsprekers en hoofdtelefoons erg luid zijn, wat schade aan apparatuur of gehoorbeschadiging kan veroorzaken.

4. USB-poort (USB B-type)
   Het geluid van de plaat wordt omgezet in digitaal (resolutie tot 48 kHz/16-bit) en uitgevoerd. Opnemen op een computer is mogelijk door deze met een USB-kabel aan te sluiten op een USB-poort van de computer.
5. DC-ingangsaansluiting
   Nadat alle andere aansluitingen zijn voltooid, sluit u de meegeleverde AC-adapter aan op deze aansluiting. Controleer of de stekker van de AC-adapter in een stopcontact zit.
   • Gebruik geen andere AC-adapter dan de meegeleverde.
     Zorg ervoor dat u het netsnoer aansluit op een stopcontact dat de juiste spanning levert. Aansluiting op een stopcontact dat een onjuiste spanning levert, kan brand of elektrische schok veroorzaken.
     Houd de stekker vast wanneer u deze in een stopcontact steekt of eruit trekt. Trek nooit aan het netsnoer.
     Haal het netsnoer uit het stopcontact als u van plan bent het apparaat langere tijd niet te gebruiken.
6. STANDBY/ON button (STANDBY/AAN-knop)
   Druk op de STANDBY/ON button (STANDBY/AAN-knop) om het apparaat in te schakelen of in de stand-bystand te zetten.

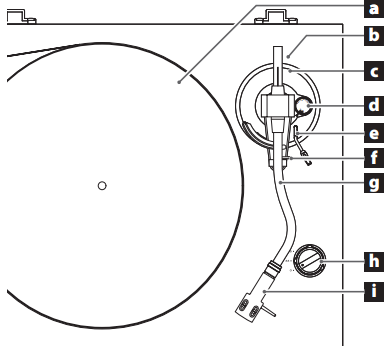

Namen en functies van onderdelen

1. Draaitafel (platter)
   Plaats platen gecentreerd op de draaitafel (platter).
2. Contragewicht
3. Tracking force adjustment ring (Instelring naalddrukkracht)
4. Anti-skating dial (Anti-skating draaiknop)
5. Arm lifter lever (Hefboom armlift)
   Gebruik deze om de toonarm op te tillen en te laten zakken. We raden aan om de arm lifter lever (hefboom armlift) te gebruiken om beschadiging van platen en naalden te voorkomen, omdat dit veiliger en zekerder is dan het gebruik van een vinger.
6. Tone arm holder (Toonarmhouder)
   Dit is een steun voor de toonarm. Verplaats de sluiting naar rechts om de toonarm los te maken voordat u een plaat afspeelt.
7. Toonarm
8. Rotation speed setting knob (Instelknop rotatiesnelheid)
   Selecteer de rotatiesnelheid die op de af te spelen plaat wordt aangegeven. De rotatie stopt wanneer deze op 0 staat.
9. Headshell
   Dit is een universeel type waarmee de cartridge gemakkelijk kan worden vervangen.

Stofkap

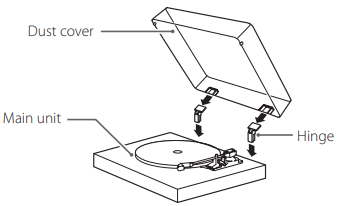

De stofkap bevestigen

1. Steek de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van de hoofdeenheid.
2. Lijn de bovenkanten van de scharnieren uit met de scharnierhouders van de stofkap en steek ze erin.

• Sluit de stofkap tijdens het afspelen. Aangezien dit overslaan veroorzaakt door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is de kans kleiner dat er ruis optreedt.
• Open of sluit deze niet wanneer er een plaat wordt afgespeeld. Dit kan er bijvoorbeeld toe leiden dat de naald overslaat.
• Houd hem zoveel mogelijk gesloten om stof buiten te houden.

De stofkap verwijderen

Houd beide randen van de stofkap vast en til deze langzaam op om deze samen met de scharnieren van het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de stofkap.

De stofkap openen en sluiten

Openen

Houd de voorkant van de stofkap vast en til deze voorzichtig helemaal open tot hij stopt. De stofkap blijft in deze positie open staan.

Sluiten

Laat de stofkap voorzichtig zakken totdat deze gesloten is.

Wees voorzichtig dat u bijvoorbeeld uw vingers niet beknelt bij het openen en sluiten van de stofkap.

De cartridge vervangen

Om de cartridge te vervangen, verwijdert u eerst de headshell van de toonarm.

• Er is een Audio-Technica AT-VM95E VM Type cartridge geïnstalleerd in dit apparaat.
  OPMERKING
  VM type cartridges hebben dezelfde eigenschappen als MM type cartridges.
• We raden aan om de beschermkap op de cartridgenaald te plaatsen voordat u deze taak uitvoert.


1. Koppel de shell lead terminals los van de cartridge.
2. Draai de schroeven los en verwijder de cartridge.
3. Bevestig de nieuwe cartridge en draai de schroeven vast.
   Zie de onderstaande afbeelding voor de positie van de schroeven wanneer ze zijn bevestigd.

4. Sluit de shell lead terminals aan op de cartridge.
   • De signalen en kleuren van de shell leads worden hieronder weergegeven.

Signaal	Kleur
Linkerkanaal +	Wit
Linkerkanaal −	Blauw
Rechterkanaal +	Rood
Rechterkanaal −	Groen

5. Breng de toonarm in evenwicht en pas de naalddrukkracht aan.
   Volg de procedures in "De toonarm in evenwicht brengen en de naalddrukkracht aanpassen".

Voorzorgsmaatregelen bij het vervangen van de cartridge

Het gewicht van cartridges dat met dit apparaat kan worden gebruikt, is beperkt. Zie "Toonarm". Controleer ook het aanvaardbare cartridgegewicht (met de meegeleverde headshell) dat op dezelfde pagina wordt weergegeven bij het vervangen van de headshell.

MC-cartridges gebruiken

De equalizer-versterker die in dit apparaat is ingebouwd, is voor MM-cartridges. Het ondersteunt geen MC-cartridges.
Om een MC-cartridge te gebruiken, sluit u dit apparaat aan op een phono-equalisatieversterker die MC-cartridges ondersteunt of een versterker met een MC-phono-ingangsaansluiting, bijvoorbeeld. Zet vervolgens de PHONO EQ (audio-uitgang) instelschakelaar van dit apparaat op THRU.

Platen hanteren

Platen vasthouden

Wanneer u een plaat vasthoudt of uit de hoes haalt, vermijd dan het aanraken van de groeven door de plaat met één hand bij het label en de rand vast te houden of door de plaat met beide handen bij de rand vast te houden.

Schoonmaken

• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid laten overslaan, evenals de plaat zelf en de naald beschadigen. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen.
• Bij gebruik van een platenreiniger, veegt u het oppervlak van de plaat in een cirkelvormige beweging af, waarbij u de groeven volgt.


Voorzorgsmaatregelen voor gebruik

• Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of die erg warm of erg vochtig zijn. Het achterlaten van een plaat in een dergelijke toestand gedurende lange tijd kan leiden tot kromtrekken, schimmelvorming of andere schade.
• Stapel niet meerdere platen op elkaar en plaats er geen zware voorwerpen bovenop. Laat platen ook niet lange tijd in een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
• Laat harde voorwerpen de audiogroeven niet direct aanraken. Dit kan krassen veroorzaken.
• Nadat u klaar bent met het afspelen van een plaat, plaatst u deze altijd terug in de hoes voor opslag. Het onbeschermd achterlaten van een plaat kan leiden tot kromtrekken of krassen.
• Gebruik geen gebarsten platen.

Basishandeling

Platen afspelen

• Verwijder de beschermkap van de cartridge-naald voordat u de draaitafel gebruikt.

1. Druk op de STANDBY/ON button (stand-by/aan-knop) aan de achterkant van het apparaat om het in te schakelen.

2. Open de stofkap langzaam.

   Pas op dat u uw hand niet beknelt, bijvoorbeeld bij het openen en sluiten van de stofkap.
3. Plaats een plaat op de draaitafel (schotel).
   Wanneer u een 45 RPM single met groot gat afspeelt, gebruikt u de meegeleverde adapter.

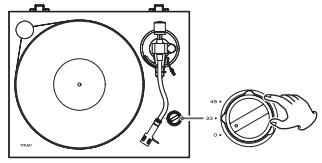

4. Selecteer de rotatiesnelheid die op de plaat staat aangegeven.
   De rotatiesnelheid kan worden ingesteld op 33 1/3 of 45 RPM.

5. Verplaats de toonarmvergrendeling naar rechts om de toonarm te ontgrendelen.

6. Zet de armlifthendel omhoog.
   Dit zet de armlift omhoog, waardoor de toonarm omhoog blijft, zodat de naald geen contact maakt met de plaat, zelfs niet als de toonarm eroverheen wordt bewogen.

   • U kunt de toonarm ook handmatig naar boven de plaat bewegen zonder de armlifthendel omhoog te zetten en vervolgens de toonarm langzaam laten zakken om het afspelen te starten.

7. Verplaats de toonarm naar het nummer waar u het afspelen wilt starten.

8. Zet de armlifthendel omlaag.
   De toonarm zakt langzaam totdat de naald de plaat raakt en het afspelen begint.
   • Sluit de stofkap tijdens het afspelen. Aangezien dit overslaan veroorzaakt door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is de kans op ruis kleiner.
     Plaats niets op de stofkap.

LET OP

• Raak tijdens het afspelen de toonarm of de plaat niet aan. Als u dit wel doet, kan de naaldpunt beschadigd raken en kunnen er krassen op de plaat ontstaan.
• Stop de rotatie van de draaitafel (schotel) niet geforceerd tijdens het afspelen. Aangezien dit product geen draaitafel is die is ontworpen voor DJ's (directe aandrijving), kan iets dergelijks een storing veroorzaken.

Tijdens het afspelen van een plaat kan feedback optreden als het volume te luid is. Als dit gebeurt, zet u het volume van de versterker lager.

Wanneer het afspelen is voltooid

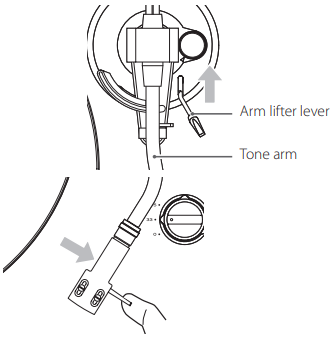

1. Zet de armlifthendel omhoog om de naald van de plaat te scheiden en zet de toonarm terug in de oorspronkelijke positie.

2. Draai de instelknop voor de rotatiesnelheid naar 0 om de draaitafel (schotel) te stoppen.

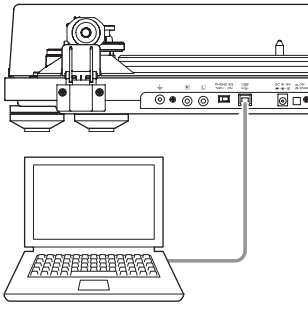

Opnemen met een computer

Het geluid van een plaat kan digitaal worden opgenomen op een computer door een in de handel verkrijgbare USB-kabel te gebruiken om dit apparaat aan te sluiten op een USB-poort op de computer. o De USB-poort op dit apparaat is bedoeld om verbinding te maken met een computer.

Ondersteunde besturingssystemen

Computers met de volgende besturingssystemen kunnen via USB op dit apparaat worden aangesloten (vanaf april 2019).

Windows

Windows 7 (32-bits, 64-bits)
Windows 8 (32-bits, 64-bits)
Windows 8.1 (32-bits, 64-bits)
Windows 10 (32-bits, 64-bits)

Mac

OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)
macOS Mojave (10.14)

Gebruik met andere besturingssystemen dan deze is niet gegarandeerd.

• Dit apparaat werkt met het standaard Windows- of Mac-stuurprogramma, dus het is niet nodig om een speciaal stuurprogramma te installeren.

Verbinding maken met een computer

1. Schakel de computer in.
   Controleer of het besturingssysteem correct werkt.
2. Gebruik de USB-kabel om de computer en dit apparaat aan te sluiten.

   • Gebruik een in de handel verkrijgbare USB-kabel met een ferrietkern.
3. Druk op de STANDBY/ON button (stand-by/aan-knop) van dit apparaat om het in te schakelen.
   De computer detecteert automatisch de USB-poort van dit apparaat en identificeert het apparaat als "USB Audio CODEC".
   • Om audio van deze platenspeler op te nemen met een computer, moet u eerst software installeren die kan worden gebruikt voor audio-opname op de computer. U kunt de audio-opnamesoftware die u verkiest afzonderlijk aanschaffen of gratis software downloaden, zoals Audacity (http://www.audacityteam.org/), van internet. Als gratis software wordt Audacity niet ondersteund door TEAC.
   • Voer tijdens het opnemen met een computer geen van de volgende handelingen uit. Als u dit wel doet, kan de computer defect raken. Sluit altijd de computeropnamesoftware af voordat u de volgende stappen uitvoert.
   • Koppel de USB-kabel los
   • Zet het apparaat in de stand-bystand

Computerinstellingen

Het volgende voorbeeld legt de instellingen uit die u moet maken met Windows 10.

1. Selecteer in het Start-menu Windows System en vervolgens Control Panel (Configuratiescherm).
2. Klik op "Sound" (Geluid).
   Als "View by" (Weergave door) van het Control Panel (Configuratiescherm) is ingesteld op "Category" (Categorie), selecteert u "Hardware and Sound" (Hardware en geluid). Selecteer vervolgens "Sound" (Geluid).
3. Klik op het tabblad "Recording" (Opname) en controleer of "USB Audio CODEC" is ingesteld als het "Default Device" (Standaardapparaat).
4. Selecteer "USB Audio CODEC" en klik op de knop Properties (Eigenschappen).
5. Klik op het tabblad "Advanced" (Geavanceerd).
6. Selecteer in de vervolgkeuzelijst "Default Format" (Standaardindeling) de gewenste opnamekwaliteit (indeling).
   TIP
   Om op te nemen met de hoogste audiokwaliteit die dit apparaat kan leveren, selecteert u "2 channel, 16 bit, 48000 Hz" (2-kanaals, 16-bits, 48000 Hz). Het verlagen van de instelwaarde van de bemonsteringsfrequentie verkleint de bestanden relatief, maar vermindert ook de audiokwaliteit.
7. Klik op "OK".
   Nadat u de bovenstaande instellingen hebt gemaakt, gebruikt u audio-opnamesoftware om op te nemen.

Probleemoplossing

Als u een probleem met dit apparaat ondervindt, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten correct worden gebruikt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Geen stroom.

• Controleer of de AC-adapter in een stopcontact is gestoken. Druk vervolgens op de STANDBY/ON button (stand-by/aan-knop) om het apparaat in te schakelen.

De draaitafel draait niet.

• Druk op de STANDBY/ON button (stand-by/aan-knop) om het apparaat in te schakelen.
• Plaats de riem om de motorpoelie.
• Pas de instelknop voor de rotatiesnelheid aan op de rotatiesnelheid die op de plaat staat aangegeven.

De rotatiesnelheid van de draaitafel is niet correct.

• Controleer of de instelknop voor de rotatiesnelheid is ingesteld op 33 en of deze ongeveer 100 keer draait in 3 minuten.

De arm gaat niet omlaag, zelfs niet als de armlifthendel omlaag wordt gezet.

• Balanceer de toonarm en stel de naalddruk opnieuw af.

Het geluid is vreemd of valt weg.

• Controleer de connectoren die op de versterker zijn aangesloten en stel de PHONO EQ (audio-uitgang) instelschakelaar in.

De toonhoogte is verkeerd.

• Selecteer de rotatiesnelheid die op de plaat staat aangegeven.

Er is geen geluid.

• Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de PHONO EQ (audio-uitgangsinstelling) schakelaar op ON.

Afspelen is niet mogelijk; er is ruis.

• Verwijder de beschermkap van de cartridge-naald voordat u de draaitafel gebruikt.
• Sluit de RCA-audiokabels opnieuw aan.
• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid kan overslaan. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken.
• Maak de naald schoon.
• Als de naald versleten is, vervangt u deze. De noodzaak om de naald te vervangen is afhankelijk van de gebruiksomstandigheden, maar we raden aan om deze na ongeveer 300 uur gebruik te vervangen.
• Plaats het apparaat zo ver mogelijk van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.
• Steek de AC-adapter in een ander stopcontact.

Er treedt ruis op wanneer een plaat wordt afgespeeld.

• Er kan ruis optreden als de naalddruk hoger is dan de opgegeven waarde van de cartridge. Stel de naalddruk opnieuw af zodat deze de opgegeven waarde heeft.

Het geluid slaat over.

• Trillingen veroorzaken overslaan. Plaats dit apparaat op een stabiele plaats.
• Maak de plaat schoon.
• Gebruik geen bekraste platen.
• Balanceer de toonarm en stel de naalddruk opnieuw af. De naald en het geluid kunnen overslaan als de naalddruk lager is dan de opgegeven waarde van de cartridge.
• Als de naald verbogen is, vervangt u deze.

Het apparaat wordt niet herkend door de aangesloten computer.

• Controleer de ondersteunde computerbesturingssystemen. Werking met niet-ondersteunde besturingssystemen is niet gegarandeerd.
• Sluit hem aan op een andere USB-poort.

Specificaties

Draaitafel (plateau)

Aandrijfsysteem: Riem aangedreven

Motor: DC-motor

Rotatiesnelheid: 33 1/3 rpm, 45 rpm

Wow en flutter: 0,1% of minder

SN-verhouding: 67 dB of hoger (A-gewogen, 20kHz LPF)

Draaitafel (plateau):
Gegoten aluminium
30cm (12") diameter

Toonarm

Armtype: Statisch-gebalanceerde S-vormige toonarm

Effectieve armlengte: 223 mm

Variatiebereik van de naalddrukkracht: 0–5 g

Toelaatbaar gewicht cartridge:
3,0–12 g
14–23 g (met de meegeleverde headshell)

Cartridge

Type: VM (equivalent aan MM)

Uitgangsspanning: 4,0 mV (1 kHz, 5 cm/s)

Naalddrukkracht: 1,8–2,2 g (2,0 g aanbevolen)

Gewicht cartridge: 6,1 g

Meegeleverd gewicht headshell:
11 g (inclusief schroeven, moeren en draden)

• De noodzaak voor vervanging van de stylus hangt af van de gebruiksomstandigheden, maar we raden vervanging aan na ongeveer 300 uur gebruik.
• In dit apparaat is een Audio-Technica AT-VM95E VM Type cartridge geïnstalleerd.
  (De behuizing van de vervangende stylus voor de geïnstalleerde cartridge is groen.)
  Note: VM type cartridges hebben dezelfde kenmerken als MM type cartridges.
• Vervangende stylus model: Audio-Technica AT-VMN95E

Uitgangsspanning

PHONO EQ THRU: 4,0 mV (1 kHz, 5 cm/s)

PHONO EQ ON: 224 mV (−13 dBV)

Uitgangsconnectoren: RCA

USB-poort

USB-poort die stroom kan ontvangen van computer USB-bussen
(Full Speed): USB-connector type B

USB-busvoeding ondersteuning: 5 V, 500 mA

Samplingfrequentie: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz

Quantisatie bitdiepte: 16-bit

Algemeen

Voeding AC-adapter
Input: AC 100 V – AC 240 V, 50/60 Hz
Output: DC 12 V, 500 mA

Stroomverbruik
Stand-by: 0,5 W of minder
Aan (33, 45): 2,0 W of minder

Gewicht: 5,0 kg (11 1/8 lb)

Bedrijfstemperatuurbereik: 5°C tot 35°C

Afmetingen (B × H × D) (inclusief uitsteeksels)
Wanneer de stofkap gesloten is: 420 × 117 × 356 mm (16 5/8" × 4 5/8" × 14 1/8")
Wanneer de stofkap open is: 420 × 381 × 402 mm (16 5/8" × 15" × 15 7/8")
Wanneer de stofkap is verwijderd: 420 × 102 × 356 mm (16 5/8" × 4 1/8" × 14 1/8")

• Prestatiegegevens worden gespecificeerd bij 20°C.

Meegeleverde items

Viltmat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1

Audio-Technica VM-type (dual magnet) stereocartridge
(AT-VM95E) vooraf geïnstalleerd

Draaitafel (plateau) × 1 Stofkap × 1
Stofkapscharnieren × 2
RCA-audiokabel met aardingsaansluiting × 1
AC-adapter (GPE053A-V120050) × 1
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn benaderingen.
• Illustraties in deze gebruikershandleiding kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schok voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND- OF SCHOKGEVAAR TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE STELLEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET TOTDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN DE HIERIN GESPECIFICEERDE KAN RESULTEREN IN BLOOTSTELLING AAN GEVAARLIJKE STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het verouderde stopcontact.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12.
    Gebruik het apparaat alleen met de wagen, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een wagen wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, gemorste vloeistof of gevallen voorwerpen in het apparaat, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-bedrijfsvermogen van het stopcontact met de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als het ontkoppelingsapparaat, het ontkoppelingsapparaat moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

GEBRUIK IN DE VS/CANADA ALLEEN OP 120V VOEDING.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare kast.
• Het apparaat moet dicht genoeg bij het stopcontact worden geplaatst, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

Klik in het gedeelte TEAC Downloads op de gewenste taal om de websitepagina Downloads voor die taal te openen.

Referenties

• Audacity ® | Gratis audio-editor, recorder, muziek maken en meer!
• TEAC - Global Site

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac TN-3B - Handleiding analoge draaitafel

Beschikbare talen
