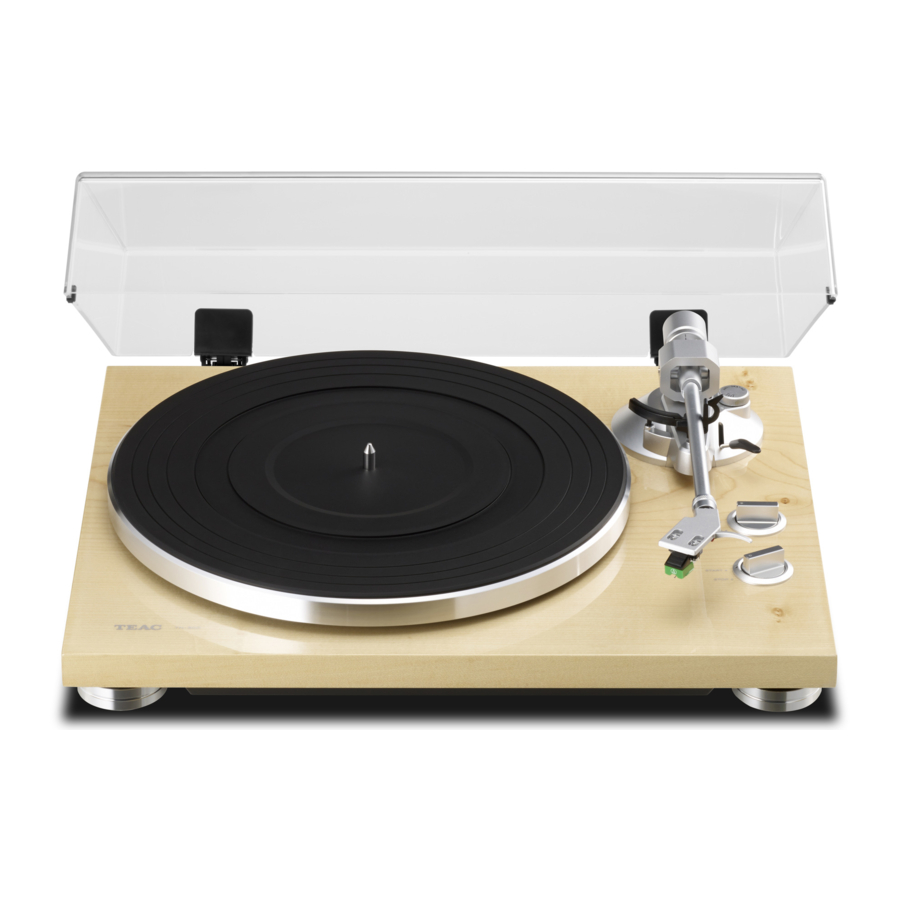

Teac TN-300 - Handleiding analoge draaitafel

Voor gebruik

Inbegrepen artikelen

Controleer of de doos alle meegeleverde accessoires bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze accessoires ontbreekt of tijdens het transport is beschadigd.
Rubberen mat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1

• AT95E MM-cartridge (gemaakt door Audio-Technica) vooraf geïnstalleerd

Draaitafel × 1
Draaitafelafdekking × 1
Scharnieren × 2 Audiokabel × 1
AC-adapter × 1:

• Model voor de VS/Canada: GPE053A-120050-1
• Model voor Europa: GPE053A-120050-Z

Gebruiksaanwijzing (dit document) × 1

• Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

Garantiekaart × 1 (alleen voor klanten in de VS en Canada)

• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• Illustraties in deze handleiding kunnen enigszins afwijken van de productiemodellen.

Voorzorgsmaatregelen voor gebruik

• Plaats niets op de draaitafelafdekking. Voorwerpen op de afdekking kunnen ruis veroorzaken door trillingen of eraf vallen, vooral tijdens het afspelen.
• Vermijd plaatsing van het apparaat in direct zonlicht, in de buurt van een warmtebron of in andere vergelijkbare omstandigheden. Plaats het apparaat niet bovenop een versterker of andere apparatuur die warmte kan genereren die het bedrijfstemperatuurbereik van dit apparaat overschrijdt. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Aangezien het apparaat tijdens gebruik warm kan worden, moet u er altijd voldoende ruimte omheen laten voor ventilatie. Laat bij het installeren van dit apparaat een beetje ruimte (minstens 20 cm) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken. Wanneer u het bijvoorbeeld in een rack plaatst, laat u minstens 35 cm open boven het apparaat en 10 cm open achter het apparaat. Als u deze openingen niet voorziet, kan er warmte binnenin ontstaan en brand ontstaan.
• VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat niet op en verplaats het niet tijdens het afspelen. Dit kan de plaat, de naald, de cartridge of het apparaat beschadigen.
• Verwijder altijd de plaat voordat u dit apparaat verplaatst of verplaatst. Het verplaatsen van het apparaat met een plaat op de draaitafel kan de plaat, de naald en de cartridge beschadigen of een storing veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veegt u het af met een zachte doek of gebruikt u verdunde milde vloeibare zeep. Laat het oppervlak van het apparaat volledig drogen voordat u het gebruikt.

• Gebruik geen chemische reinigingsdoekjes, verdunners of soortgelijke stoffen, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Voor de veiligheid dient u het netsnoer uit het stopcontact te halen voordat u gaat schoonmaken.

Productregistratie

Klanten in de VS kunnen de volgende TEAC-website bezoeken om uw TEAC-product online te registreren.
http://audio.teac.com/support/registration/

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/

1. Open de TEAC Global Site.
2. Klik in het gedeelte TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.
   OPMERKING
   Als de gewenste taal niet wordt weergegeven, klikt u op Other Languages.
3. Klik op het gedeelte "Search by Model Name" om de downloadpagina voor dat product te openen. (Gebruikers in Europa moeten in plaats daarvan op de productnaam in het gedeelte "Products" klikken.)
4. Selecteer en download eventuele updates die nodig zijn.

De platenspeler voorbereiden

Houd het apparaat in stand-by terwijl u het instelt.

1. Plaats het op een vlakke ondergrond.
   Aangezien de hoogte van de voeten van dit apparaat niet kan worden aangepast, moet u het op een vlakke ondergrond plaatsen.
2. Installeer de draaitafel.
   Lijn de draaitafel uit met de middelste as en installeer deze.

3. Lussen de riem om de motorpoelie.
   Gebruik een vinger om de rubberen riem die om de sub-plateau is gewikkeld door de ronde opening te trekken en lus deze om de motorpoelie.
   • Zorg ervoor dat het rubber niet gedraaid raakt.
   • Draai de draaitafel een paar keer om er zeker van te zijn dat hij goed vastzit.

4. Plaats de rubberen mat.
   Plaats de beschermende rubberen mat die bij de draaitafel is meegeleverd erop voordat u deze gebruikt.

   • De rubberen mat heeft een boven- en onderkant. Zoals in de afbeelding wordt weergegeven, moet de zijde met de geribbelde concentrische cirkels naar beneden worden geplaatst.
5. Installeer het contragewicht.
   Plaats het contragewicht over het uiteinde van de toonarm en draai het met de klok mee om het vast te draaien.

6. Installeer de headshell.
   Plaats de headshell op het uiteinde van de toonarm en draai de moer vast om deze op zijn plaats te bevestigen.


De toonarm in evenwicht brengen en de naaldruk aanpassen

1. Zet de anti-skating draaiknop op nul.
2. Verplaats de toonarmklem naar rechts om de toonarm los te maken.

3. Til de cue-hendel op en verschuif de toonarm iets naar links.
4. Laat de cue-hendel zakken.
5. Draai aan het contragewicht en stel het zo af dat de toonarm waterpas staat.

   • Verwijder de beschermhoes van de cartridge-naald voordat u aanpassingen maakt.
   • Zorg ervoor dat de cartridge-naald de unit niet raakt.
6. Zet de toonarm terug in de oorspronkelijke positie en verplaats de toonarmklem naar links om deze op zijn plaats te vergrendelen.
7. Draai de naaldruk-aanpassingsring zodat de middenlijn overeenkomt met 0 op de schaal.

   • Zorg ervoor dat het contragewicht niet draait.
8. Draai aan het contragewicht zodat de naalddruk-aanpassingsring schaal overeenkomt met de naaldruk die is opgegeven voor de cartridge.
   • De naaldruk van de meegeleverde cartridge is 2,0 g.
     Draai deze dus naar 2 op de contragewicht schaal bij gebruik van de meegeleverde cartridge.

9. Pas de anti-skating draaiknop aan.
   Begin met deze ingesteld op 2 en pas deze tijdens het afspelen van de plaat aan op de positie waar de linker- en rechtervolumes in evenwicht zijn.


Opmerkingen over plaatnaalden

• Plaatnaalden zijn precisieonderdelen, dus behandel ze zorgvuldig om te voorkomen dat hun uiteinden buigen of beschadigen. Als een naald gebogen of beschadigd raakt, kan deze mogelijk de audiogroef niet precies volgen en kan deze platen beschadigen of andere storingen veroorzaken.
• Als een naald vuil wordt, gebruikt u een commercieel beschikbare naaldreiniger of een soortgelijk product om deze schoon te maken.
• Wrijf de naaldpunt niet krachtig met iets hards. Veeg de naald niet af met verdunner of andere chemicaliën. Dit kan het beschadigen.

De naald vervangen

De meegeleverde cartridge is een Audio-Technica AT95E.
Koop bijvoorbeeld een vervangende naald voor de AT95E-cartridge bij de winkel waar u dit apparaat hebt gekocht.
Volg de vervangingsinstructies in de handleiding van de vervangende naald.

• Aangezien er plotseling luide geluiden kunnen optreden, zet u het apparaat in de stand-by modus voordat u de naald vervangt.
• Pas op dat u uw hand of de apparatuur niet bezeert.
• Zorg ervoor dat kleine kinderen de naalden niet per ongeluk inslikken.

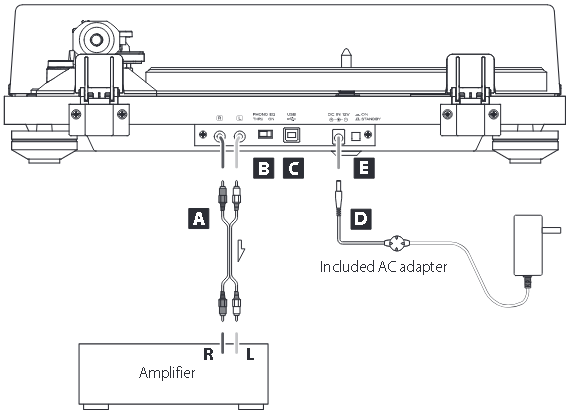

Aansluitingen

Wanneer PHONO EQ is ingeschakeld (ON)
Aansluiten op audio-ingang aansluitingen van versterker, enz.
Wanneer PHONO EQ is doorgelust (THRU)
Aansluiten op PHONO-ingangen van versterker, enz.

Voorzorgsmaatregelen bij het maken van aansluitingen

• Sluit het apparaat pas aan nadat u alle aansluitingen hebt gemaakt.
• Lees zorgvuldig de handleidingen van de apparaten die u aansluit en volg hun instructies bij het maken van aansluitingen.

1. Analoge audio-uitgang aansluitingen (L/R)
   Deze voeren analoge audiosignalen uit.
   De PHONO EQ-schakelaarinstelling wijzigt het type uitgangssignaal.
   Gebruik de meegeleverde audiokabel (of commercieel verkrijgbare) om andere apparatuur aan te sluiten op de uitgang aansluitingen van dit apparaat.

2. PHONO EQ (audio-uitgangsinstelling) schakelaar
   ON
   Signalen die zijn versterkt door de ingebouwde equalizerversterker, worden uitgevoerd via de analoge audio-uitgang aansluitingen (L/R).
   THRU
   Het MM-cartridgesignaal wordt rechtstreeks uitgevoerd via de analoge audio-uitgang aansluitingen (L/R).
   Gebruik dit bij het aansluiten op apparatuur met PHONO-ingangen. o Wanneer nieuw uit de fabriek verzonden, is dit ingesteld op ON.

   Indien ingesteld op ON, indien aangesloten op bijvoorbeeld de PHONO-ingangen van een versterker, is de uitvoer van luidsprekers en hoofdtelefoons zeer luid, wat apparatuur kan beschadigen of het gehoor kan schaden.
3. USB-poort (USB B-type)
   Sluit deze aan op de USB-poort van een computer om het audiosignaal van dit apparaat om te zetten in digitaal en uit te voeren naar de computer.
4. DC-ingang aansluiting
   Nadat u alle andere aansluitingen hebt voltooid, sluit u de meegeleverde AC-adapter aan op deze aansluiting.
   Controleer of de stekker van de AC-adapter in een stopcontact is gestoken.
   • Haal het netsnoer uit het stopcontact wanneer u niet van plan bent het apparaat voor een langere periode te gebruiken.
   • Gebruik geen andere AC-adapter dan de meegeleverde.
     Zorg ervoor dat u het netsnoer aansluit op een stopcontact dat de juiste spanning levert. Aansluiting op een stopcontact dat een onjuiste spanning levert, kan brand of een elektrische schok veroorzaken. Houd de stekker vast wanneer u deze in een stopcontact steekt of eruit trekt. Trek of ruk nooit aan het netsnoer.
     Haal het netsnoer uit het stopcontact wanneer u niet van plan bent het apparaat voor een langere periode te gebruiken.
5. STANDBY/ON button (STAND-BY/AAN-knop)
   Druk op de STANDBY/ON button (STAND-BY/AAN-knop) om het apparaat in te schakelen of in de stand-by modus te zetten.

Namen en functies van onderdelen

1. Turntable (Draaitafel)
   Plaats platen gecentreerd op de turntable (draaitafel).
2. Counterweight (Contragewicht)
3. Stylus pressure adjustment ring (Naalddruk-aanpassingsring)
4. Anti-skating dial (Anti-skating draaiknop)
5. Cue lever (Cue-hendel)
   Gebruik deze lever om de toonarm op te tillen en op de plaat te laten zakken.
6. Tone arm holder (Toonarmhouder)
   Dit is een rustplaats voor de toonarm. Duw de klem voorzichtig naar rechts om de toonarm los te maken voordat u een plaat afspeelt.
7. Tone arm (Toonarm)
8. Rotation speed setting knob (Instelknop rotatiesnelheid)
   Stel de rotatiesnelheid (RPM) in die geschikt is voor de plaat.
9. START/STOP turntable rotation knob (START/STOP-knop draaitafelrotatie)
10. Headshell

Draaitafelafdekking

De draaitafelafdekking bevestigen

1. Steek de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van de hoofdeenheid.
2. Lijn de bovenkanten van de scharnieren uit met de draaitafelafdekkingscharnierhouders en steek ze erin.

De draaitafelafdekking verwijderen

Houd beide randen van de draaitafelafdekking vast en til deze langzaam op om deze samen met de scharnieren uit het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de draaitafelafdekking.

De draaitafelafdekking openen en sluiten

Openen

Houd de voorrand van de draaitafelafdekking vast en til deze voorzichtig helemaal open tot hij stopt. De draaitafelafdekking blijft in deze positie open staan.

Sluiten

Laat de draaitafelafdekking voorzichtig zakken tot deze gesloten is.
Pas op dat u bijvoorbeeld uw hand niet beknelt bij het openen en sluiten van de draaitafelafdekking.

Platen vasthouden

Vermijd bij het vasthouden van een plaat of het verwijderen van de hoes het aanraken van de groeven door de plaat met één hand aan het label en de rand vast te houden of door de plaat met beide handen aan de rand vast te houden.

Schoonmaken

• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid overslaan, evenals de plaat zelf en de naald beschadigen. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen.
• Veeg bij het gebruik van een platenreiniger het oppervlak van de plaat in een cirkelvormige beweging af, volgens de groeven.

Voorzorgsmaatregelen

• Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of die erg warm of erg vochtig zijn. Het langdurig in een dergelijke toestand achterlaten van een plaat kan leiden tot kromtrekken of andere schade.
• Stapel niet meerdere platen op elkaar en plaats er geen zware voorwerpen bovenop. Laat platen ook niet lange tijd in een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
• Laat harde voorwerpen de audiogroeven niet rechtstreeks aanraken. Dit kan krassen veroorzaken.
• Nadat u klaar bent met het afspelen van een plaat, stopt u deze altijd terug in de hoes voor opslag. Het onbeschermd achterlaten van een plaat kan leiden tot kromtrekken of krassen.
• Gebruik geen gebarsten platen.

De cartridge vervangen

Om de cartridge te vervangen, verwijdert u eerst de headshell van de toonarm.

• We raden u aan om de beschermkap van de cartridge-naald op de naald te laten zitten tijdens het vervangen van de cartridge.


1. Ontkoppel de shell lead-aansluitingen van de cartridge.
2. Maak de schroeven los en verwijder de cartridge.
3. Bevestig de nieuwe cartridge en draai de schroeven vast.
   Zie de onderstaande afbeelding voor de positie van de schroeven wanneer ze zijn bevestigd.

4. Sluit de shell lead-aansluitingen aan op de cartridge.
   • De signalen en kleuren van de shell leads worden hieronder weergegeven.


     Signaal	Kleur
     Linkerkanaal +	Wit
     Linkerkanaal −	Blauw
     Rechterkanaal +	Rood
     Rechterkanaal −	Groen

5. Balanceer de toonarm en pas de naalddruk aan.
   Volg de procedures in "De toonarm balanceren en de naalddruk aanpassen".

Basisbediening

Platen afspelen

1. Druk op de STANDBY/ON button (stand-by-/aan-knop) aan de achterkant van het apparaat om het in te schakelen.

2. Open de draaitafel voorzichtig.

   Let op dat u uw hand niet beknelt, bijvoorbeeld bij het openen en sluiten van de draaitafel.
3. Plaats een plaat op de draaitafel.
   Gebruik de meegeleverde adapter bij het afspelen van een single met een groot gat van 45 toeren.

4. Stel de rotatiesnelheid (RPM) van de plaat in.
   De rotatiesnelheid kan worden ingesteld op 33 1/3 of 45 RPM.

5. Draai de START/STOP rotation knob (start-/stop-rotatieknop) naar START om de draaitafel te starten.

   • Wanneer de START/STOP rotation knob (start-/stop-rotatieknop) is ingesteld op START, begint de draaitafel te draaien en gaat de blauwe led branden.
6. Verplaats de toonarmvergrendeling naar rechts om de toonarm te ontgrendelen.

7. Til de cue lever (lifthendel) op.

   • U kunt de cue lever (lifthendel) ook omlaag laten staan en de opgetilde toonarm over de plaat bewegen en vervolgens de toonarm langzaam laten zakken om het afspelen te starten.

8. Verplaats de toonarm naar de rand van de plaat of het nummer waar u het afspelen wilt starten.

9. Laat de cue lever (lifthendel) zakken.
   Laat de toonarm langzaam zakken totdat de naald de plaat raakt en het afspelen begint.
   • We raden u aan de draaitafel tijdens het afspelen van de plaat gesloten te houden om stof te vermijden.

Plaats niets op de draaitafel. Voorwerpen op de klep kunnen ruis veroorzaken als gevolg van trillingen of eraf vallen, vooral tijdens het afspelen.

• Raak tijdens het afspelen de toonarm of de draaiende plaat niet aan.
• Stop het draaien van de draaitafel niet tijdens het afspelen.

Tijdens het afspelen van een plaat kan feedback optreden als het volume te hoog is. Verlaag in dat geval het volume van de versterker.

Wanneer het afspelen is voltooid

1. Til de cue lever (lifthendel) of de headshell-haak iets op en breng de toonarm terug naar de rustpositie.

2. Draai de START/STOP rotation knob (start-/stop-rotatieknop) naar STOP om de draaitafel te stoppen.

   • Wanneer de draaitafel stopt, gaat de blauwe led ook uit.

Opnemen met een computer

Sluit deze platenspeler met een in de handel verkrijgbare USB-kabel aan op een computer om audiosignalen van een plaat om te zetten in digitale gegevens en deze naar de computer te verzenden.

Ondersteunde besturingssystemen

Computers met de volgende besturingssystemen kunnen via USB op dit apparaat worden aangesloten.

Windows OS
Windows 7 (32-bits, 64-bits)
Windows 8 (32-bits, 64-bits)
Windows 8.1 (32-bits, 64-bits)
Windows 10 (32-bits, 64-bits)
(vanaf oktober 2015)

Mac OS X
OS X Lion 10.7
OS X Mountain Lion 10.8
OS X Mavericks 10.9
(vanaf september 2014)
Gebruik met andere besturingssystemen dan deze wordt niet gegarandeerd.

• Dit apparaat werkt met de standaard OS-driver, dus het is niet nodig om een speciale driver te installeren.

Verbinding maken met een computer

1. Zet de computer aan.
   Controleer of het besturingssysteem correct werkt.
2. Gebruik de USB-kabel om de computer en dit apparaat aan te sluiten.

   • Gebruik een USB-kabel met een ferrietkern wanneer u het apparaat op een computer aansluit.
3. Druk op de STANDBY/ON button (stand-by-/aan-knop) van dit apparaat om het in te schakelen.
   Wanneer ze zijn aangesloten, detecteert de computer automatisch de USB-poort van dit apparaat en identificeert deze als "USB Audio CODEC".
   • Om audio van deze platenspeler op te nemen met een computer, moet u eerst software installeren die kan worden gebruikt voor audio-opname op de computer. U kunt de audio-opnamesoftware van uw voorkeur afzonderlijk kopen of gratis software downloaden, zoals Audacity (http://audacity.sourceforge.net/), van internet. Als gratis software wordt Audacity niet ondersteund door TEAC.
   • Doe geen van de volgende handelingen wanneer u via USB verbinding maakt met een computer en audio opneemt. Dit kan ertoe leiden dat de computer niet goed functioneert. Sluit altijd de computeropnamesoftware af voordat u de volgende handelingen uitvoert.
     • De USB-kabel loskoppelen
     • Het apparaat in de stand-bymodus zetten

Computerinstellingen

Het volgende voorbeeld legt de instellingen uit die u moet maken met Windows 7.

1. Selecteer in het Start menu (startmenu) Configuratiescherm.
2. Klik op "Sound" (geluid).
3. Klik op het "Recording" tabblad (opnametabblad) en bevestig dat "USB Audio CODEC" is ingesteld als het "Default Device" (standaardapparaat).
4. Selecteer "Microphone USB Audio CODEC" (microfoon USB-audiocodec) en klik op de Properties button (eigenschappenknop).
5. Klik op het "Advanced" tabblad (geavanceerde tabblad).
6. Selecteer in het "Default Format" pulldown menu (uitklapmenu standaardindeling) de audiokwaliteit (indeling) die u wilt gebruiken voor de opname.
   OPMERKING
   "2 channel, 16 bit, 48000 Hz (DVD quality)" (2-kanaals, 16-bits, 48000 Hz (DVD-kwaliteit)) biedt een hoge audiokwaliteit, maar vereist ook meer bestandsruimte. Opnemen met een lagere samplingfrequentie vermindert de audiokwaliteit, maar gebruikt ook minder bestandsruimte.
7. Klik op "OK".

Probleemoplossing

Als u een probleem met dit apparaat ondervindt, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten correct worden gebruikt.
Als het nog steeds niet correct werkt, neem dan contact op met de winkelier waar u het apparaat hebt gekocht.

Geen stroom

• Controleer of de AC-adapter in een stopcontact is gestoken. Druk vervolgens op de STANDBY/ON button (stand-by-/aan-knop) om het apparaat in te schakelen.

Er is geen geluid

• Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de PHONO EQ (audio-uitgangsinstelling) switch (schakelaar) op ON.

Afspelen is niet mogelijk; er is ruis

• Controleer of de stylus cover (naaldbeschermer) (gemaakt van wit plastic) is verwijderd.
• Reinig de stylus.
• Als de stylus versleten is, vervang deze dan.
• Plaats het apparaat zo ver mogelijk van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.

Er treedt ruis op wanneer een plaat wordt afgespeeld

• Er kan ruis optreden als de naalddruk hoger is dan de gespecificeerde waarde van de cartridge. Stel de naalddruk opnieuw af zodat deze de gespecificeerde waarde heeft.

De toonhoogte is verkeerd

• Stel de rotatiesnelheid (RPM) in op de juiste waarde voor de plaat.

Het geluid slaat over

• Trillingen veroorzaken overslaan. Plaats dit apparaat op een stabiele locatie.
• Als de plaat vuil is, veeg hem dan schoon.
• Gebruik geen bekraste platen.
• Balanceer de toonarm en stel de naalddruk opnieuw af.
  Als de naalddruk lager is dan de door de cartridge aangegeven waarde, is de kans groter dat overslaan optreedt.

Specificaties

Draaitafel

Aandrijfsysteem: Snaaraandrijving
Motor: DC-motor
Rotatiesnelheid: 33 1/3 rpm, 45 rpm
Rotatiesnelheidvariatie: ±2%
Wow en flutter: 0,2%
SN-verhouding: 67 dB of hoger (A-gewogen, 20 kHz LPF)
Draaitafel: Gegoten aluminium 30cm (12") diameter

Toonarm

Type arm
Statisch gebalanceerde toonarm met rechte buis
Effectieve armlengte: 223 mm
Naalddrukvariatiebereik: 0–5 g
Toelaatbaar cartridgegewicht: 3,5–6,5 g

Cartridge

Type: MM
Uitgangsspanning: 2,5 mV ±3 dB
Naalddruk: 2,0 ±0,5 g
Cartridgegewicht: 5,7 ±0,5 g
Gewicht meegeleverde headshell: 10 g (inclusief schroeven, moeren en draden)

Uitgangsspanning

PHONO EQ THRU: 2,5 mV ±3 dB
PHONO EQ ON: 155 mV (−16 dBV)
Uitgangsconnectoren: RCA

USB-poort

USB-poort die stroom kan ontvangen van computer-USB-bussen (Full Speed): USB-connector type B
USB-busvoedingsondersteuning: 5 V, 500 mA

• Gebruik een in de handel verkrijgbare USB-kabel om het apparaat op een computer aan te sluiten om er stroom van te ontvangen.

Samplingfrequentie: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz
Kwantiseringsbitdiepte: 16-bits

Algemeen

Voeding AC-adapter

• Ingang: AC 100 V–AC 240 V, 50-60 Hz
• Uitgang: 12 V, 500 mA

Stroomverbruik

• Stand-by: 0,5 W of minder
• Aan (START): 1,5 W of minder

Gewicht: 4,9 kg
Bedrijfstemperatuurbereik: 5°C tot 35°C
Afmetingen (B × H × D) (inclusief uitsteeksels): 420 × 117 × 356 mm (16 5/8" × 4 5/8" × 14 1/8")

• Prestatiegegevens worden gespecificeerd bij 20°C

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende sterk is om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZING OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET TOT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN HIERIN SPECIFIEK VERMELD, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen via het stopcontact wanneer de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand staat.
• De stekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Wees voorzichtig bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet dicht genoeg bij het stopcontact staan zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.

IN DE VS/CANADA ALLEEN GEBRUIKEN OP EEN VOEDING VAN 120 V.

Referenties

• TEAC - Global Site
• Audacity download | SourceForge.net

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac TN-300 - Handleiding analoge draaitafel

Beschikbare talen
