Voor gebruik

Inbegrepen items

Controleer of de doos alle meegeleverde accessoires bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze accessoires ontbreekt of tijdens het transport is beschadigd.

Viltmat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1

Audio-Technica VM-type (dubbele magneet) stereo cartridge (AT-VM95E) vooraf geïnstalleerd

Draaiplateau × 1
Platte riem × 1
Poelieafdekking × 1
RCA-audiokabel met aardingsklem × 1
AC-adapter (GPE053A-V120050) × 1
Gebruikershandleiding (dit document) × 1

• Zie de achterkant van dit document voor garantie-informatie.

Voorzorgsmaatregelen voor gebruik

• Plaats niets op de stofkap. Objecten op de kap kunnen geluid veroorzaken als gevolg van trillingen of eraf vallen, vooral tijdens het afspelen.
• Plaats het apparaat niet in direct zonlicht, dicht bij een warmtebron of in andere vergelijkbare omstandigheden. Plaats het apparaat niet bovenop een versterker of andere apparatuur die warmte kan genereren die het bedrijfstemperatuurbereik van dit apparaat overschrijdt. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Omdat het apparaat tijdens het gebruik warm kan worden, moet u er altijd voldoende ruimte omheen laten voor ventilatie. Laat bij het installeren van dit apparaat een beetje ruimte (minstens 20 cm) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken.
  Wanneer u het bijvoorbeeld in een rek plaatst, laat u minstens 35 cm open boven het apparaat en 10 cm open achter het apparaat. Als u deze openingen niet maakt, kan er warmte in het apparaat ophopen en brand veroorzaken.
• VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat niet op en verplaats het niet tijdens het afspelen. Dit kan de plaat, de naald, de cartridge of het apparaat beschadigen.
• Verwijder altijd de plaat voordat u dit apparaat verplaatst of verplaatst. Het verplaatsen van het apparaat met een plaat op de draaitafel kan de plaat, de naald en de cartridge beschadigen of een storing veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel staat afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veegt u het af met een zachte doek of gebruikt u verdunde, milde vloeibare zeep. Laat het oppervlak van het apparaat volledig drogen voordat u het gebruikt.

Gebruik geen chemische reinigingsdoeken, verdunner of vergelijkbare stoffen, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Koppel voor de veiligheid het netsnoer los van het stopcontact voordat u gaat schoonmaken.

Platen behandelen

Platen vasthouden

Vermijd het aanraken van de groeven wanneer u een plaat vasthoudt of uit de hoes haalt door de plaat met één hand aan het label en de rand vast te houden of met beide handen aan de rand vast te houden.

Schoonmaken

• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en ervoor zorgen dat het geluid overslaat, en de plaat zelf en de naald beschadigen. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen.
• Veeg bij het gebruik van een platenreiniger het oppervlak van de plaat in een cirkelvormige beweging af, waarbij u de groeven volgt.


Voorzorgsmaatregelen voor gebruik

• Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of die erg heet of erg vochtig zijn. Het langdurig in een dergelijke toestand achterlaten van een plaat kan leiden tot kromtrekken, schimmelvorming of andere schade.
• Stapel niet meerdere platen op elkaar en plaats er geen zware voorwerpen bovenop. Laat platen ook niet lange tijd onder een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
• Laat harde voorwerpen de audiogroeven niet direct raken. Dit kan krassen veroorzaken.
• Nadat u klaar bent met het afspelen van een plaat, plaatst u deze altijd terug in de hoes om hem op te bergen. Het onbeschermd achterlaten van een plaat kan leiden tot kromtrekken of krassen.
• Gebruik geen gebarsten platen.

De platenspeler voorbereiden

Houd het apparaat in stand-by tijdens het instellen ( E in "Aansluitingen").

1. Er zijn kussens bevestigd aan de toonarm voor gebruik tijdens het transport. Verwijder ze in de richting van de pijlen.


2. Plaats het apparaat op een vlakke ondergrond.
   Plaats het op een vlakke ondergrond zodat de plaat nauwkeurig kan worden gevolgd.
3. Installeer de draaitafel.
   Lijn de draaitafel uit met de middelste as en installeer deze.
   • Plaats de grote kant van het gat naar beneden.

4. Lus de riem om de motorpoelie.
   Lus de meegeleverde platte riem om de buitenkant van de draaitafel en lus de riem vervolgens om de motorpoelie.
   • Zorg ervoor dat het rubber niet verdraaid raakt.
   • Draai de draaitafel een paar keer rond om er zeker van te zijn dat de platte riem goed vastzit.

5. Installeer de poelieafdekking.
   Lijn de kleine uitsparing in de poelieafdekking uit met de kleine uitstulping op de poelie, zoals weergegeven in de onderstaande afbeelding.
   • Als deze niet zijn uitgelijnd, staat de poelieafdekking schuin.

6. Plaats de viltmat op de draaitafel.
   Plaats de meegeleverde viltmat op de draaitafel voordat u deze gebruikt.

7. Installeer het contragewicht.
   Plaats het contragewicht over het uiteinde van de toonarm en druk het voorzichtig aan terwijl u het naar rechts draait om het te bevestigen.
   • Wanneer het contragewicht naar het lager kan worden verplaatst, is de installatie voltooid.

8. Installeer de headshell.
   Plaats de headshell op het uiteinde van de toonarm en draai de moer vast om deze op zijn plaats te bevestigen.

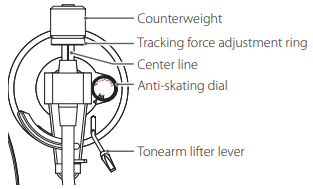

De toonarm in evenwicht brengen en de naalddrukkracht aanpassen

1. Zet de anti-skating draaiknop op nul.
2. Verplaats de toonarmvergrendeling naar rechts om de toonarm los te maken.


3. Til de toonarmlifter omhoog en verschuif de toonarm iets naar links.
4. Laat de toonarmlifter zakken.
5. Draai aan het contragewicht en pas het zo aan dat de toonarm waterpas staat.

   • Verwijder de beschermkap van de cartridge-naald voordat u deze afstelt.
   • Zorg ervoor dat de cartridge-naald het apparaat niet raakt.
6. Zet de toonarm terug in de oorspronkelijke positie en gebruik de vergrendeling om hem vast te zetten.

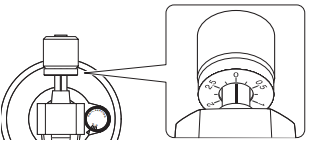

7. Draai de instelring voor de naalddrukkracht zodat de middenlijn is uitgelijnd met 0 op de schaal.

   • Draai alleen aan de ring. Zorg ervoor dat het contragewicht niet draait.
8. Draai het contragewicht zodat de schaal van de instelring voor de naalddrukkracht overeenkomt met de naalddrukkracht die is opgegeven voor de cartridge.
   • De naalddrukkracht van de meegeleverde cartridge is 2,0 g. Draai deze dus naar 2 op de contragewicht schaal wanneer u de meegeleverde cartridge gebruikt.

   • Draai deze in de richting van de pijl in de bovenstaande afbeelding, zodat de waarde verandert van 0 naar 1 naar 2.
9. Stel de anti-skating draaiknop af.
   Begin met de instelling op 2 en pas deze tijdens het afspelen van de plaat aan de positie aan waar de linker- en rechtervolumes in evenwicht zijn.

   LET OP
   Afhankelijk van de staat van een plaat kan de linker-rechter volume balans ongelijkmatig worden en kunnen er overslaande geluiden optreden.
   Probeer in dergelijke gevallen de volgende aanpassingen te maken.

Als het geluid naar achteren springt (naald springt naar achteren)
Verlaag de instelling van de anti-skating draaiknop iets.

Als het geluid naar voren springt (naald springt naar voren)
Verhoog de instelling van de anti-skating draaiknop iets.

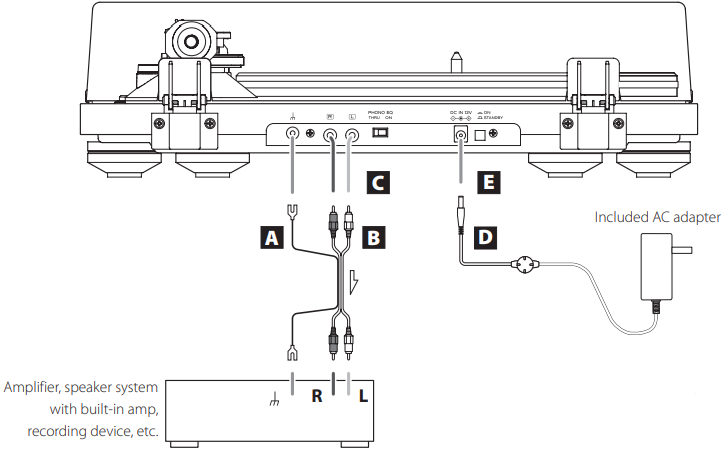

Aansluitingen

Voorzorgsmaatregelen bij het maken van aansluitingen

• Steek de stekker van het apparaat pas in het stopcontact nadat alle aansluitingen zijn gemaakt.
• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg de instructies bij het maken van de aansluitingen.

Aansluiten op lijningang van versterker, enz.
Zet de PHONO EQ-schakelaar op ON.

Aansluiten op phono-ingang van versterker, enz.
Zet de PHONO EQ-schakelaar op THRU.

1. Aardingsklem ()
   Gebruik de aardingsdraad van de meegeleverde RCA-audiokabel om deze connector bijvoorbeeld aan te sluiten op de aardingsklem van de versterker.
   • Dit is GEEN elektrische veiligheidsaarde.

     Als er veel ruis uit de luidsprekers komt
     Als het aansluiten van de aardingsdraad van de audiokabel op de aardingsklem van dit apparaat de ruis niet vermindert, koppel de aardingsdraad dan los en controleer het geluid opnieuw. Gebruik de methode (aangesloten/losgekoppeld) die de minste ruis heeft.
2. Analoge audio-uitgangen (L/R)
   Deze sturen analoge audiosignalen uit. De PHONO EQ-schakelaarinstelling wijzigt het type uitgangssignaal.
   Gebruik de meegeleverde audiokabel (of in de handel verkrijgbare kabels) om andere apparatuur aan te sluiten op de uitgangen van dit apparaat.
3. PHONO EQ (instelling audio-uitgang) schakelaar
   ON
   Signalen die zijn versterkt door de ingebouwde equalizer-versterker worden uitgestuurd via de analoge audio-uitgangen (L/R).

   THRU
   Het MC- of MM-cartridgesignaal wordt rechtstreeks uitgestuurd via de analoge audio-uitgangen (L/R). Sluit aan op een apparaat met phono-ingangen, zoals een phono-equalisatie voorversterker of een versterker met phono-ingangen.
   • Bij levering vanuit de fabriek staat deze op ON.

     Indien ingesteld op ON en aangesloten op bijvoorbeeld de PHONO-ingangen van een versterker, zal het geluid uit luidsprekers en hoofdtelefoons erg luid zijn, wat schade kan toebrengen aan apparatuur of het gehoor kan schaden.
4. DC-ingang
   Nadat alle andere aansluitingen zijn voltooid, sluit u de meegeleverde AC-adapter aan op deze connector. Controleer of de stekker van de AC-adapter in een stopcontact zit.
   • Gebruik geen andere AC-adapter dan de meegeleverde.
   • De meegeleverde AC-adapter heeft stekkers die kunnen worden verwisseld. Bevestig de stekker die geschikt is voor de regio waar deze wordt gebruikt.
     Zorg ervoor dat u het netsnoer aansluit op een stopcontact dat de juiste spanning levert. Aansluiting op een stopcontact dat een onjuiste spanning levert, kan brand of een elektrische schok veroorzaken.
     Houd de stekker vast wanneer u deze in een stopcontact steekt of eruit trekt. Trek nooit aan het netsnoer.
     Trek het netsnoer uit het stopcontact wanneer u van plan bent het apparaat gedurende langere tijd niet te gebruiken.
5. STANDBY/ON button (STANDBY/AAN-knop)
   Druk op de STANDBY/ON button (STANDBY/AAN-knop) om het apparaat in te schakelen of in de stand-bystand te zetten.

Stofkap

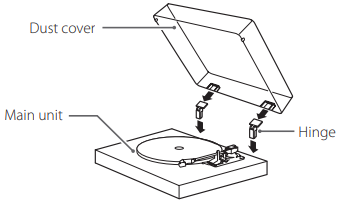

De stofkap bevestigen

1. Steek de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van de hoofdeenheid.
2. Lijn de bovenkanten van de scharnieren uit met de scharnierhouders van de stofkap en steek ze erin.
   • Sluit de stofkap tijdens het afspelen. Omdat dit overslaan veroorzaakt door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is het minder waarschijnlijk dat er ruis optreedt.
   • Open of sluit deze niet wanneer er een plaat wordt afgespeeld. Dit kan er bijvoorbeeld toe leiden dat de naald overslaat.
   • Houd hem zoveel mogelijk gesloten om stof buiten te houden.

De stofkap verwijderen

Houd beide randen van de stofkap vast en til hem langzaam op om hem samen met de scharnieren van het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de stofkap.

De stofkap openen en sluiten

Openen

Houd de voorkant van de stofkap vast en til deze voorzichtig helemaal open tot hij stopt.
De stofkap blijft in deze positie openstaan.

Sluiten

Laat de stofkap voorzichtig zakken tot hij gesloten is.

Zorg ervoor dat u uw vingers niet beknelt, bijvoorbeeld wanneer u de stofkap opent en sluit.

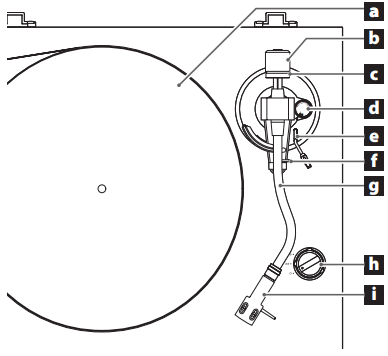

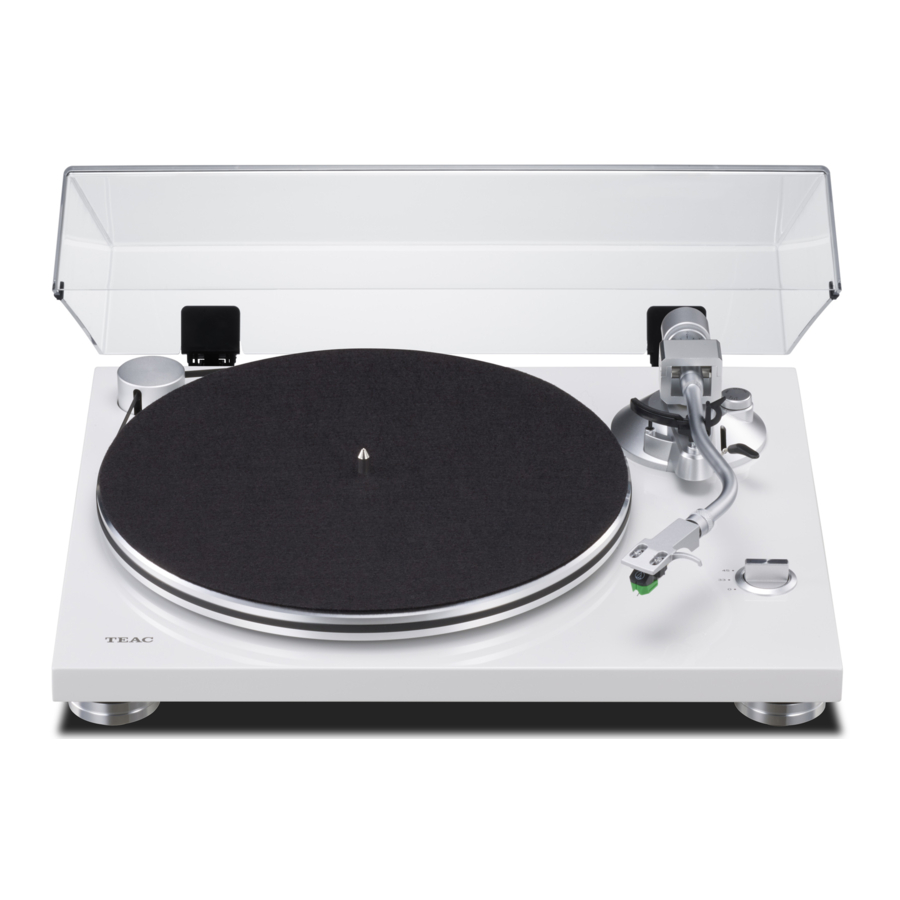

Namen en functies van onderdelen

1. Platter (draaiplateau)
   Plaats platen gecentreerd op het draaiplateau.
2. Counterweight (contragewicht)
3. Tracking force adjustment ring (instelring naalddrukkracht)
4. Anti-skating dial (anti-skating draaiknop)
5. Tonearm lifter lever (hendel voor de armlift)
   Gebruik deze om de toonarm op te tillen en te laten zakken. We raden aan om de hendel van de toonarmlift te gebruiken om schade aan platen en naalden te voorkomen, omdat dit veiliger en zekerder is dan dit met een vinger te doen.
6. Tonearm holder (toonarmhouder)
   Dit is een steun voor de toonarm. Beweeg de sluiting naar rechts om de toonarm los te maken voordat u een plaat afspeelt.
7. Tonearm (toonarm)
8. Rotation speed setting knob (draaiknop voor het instellen van de rotatiesnelheid)
   Selecteer de rotatiesnelheid die op de af te spelen plaat wordt aangegeven. De rotatie stopt wanneer deze op 0 staat.
9. Headshell (kop)
   Dit is een universeel type waarmee de cartridge eenvoudig kan worden vervangen.

Basisbediening

Platen afspelen

• Verwijder de beschermkap van de naald voordat u de draaitafel gebruikt.

1. Druk op de STANDBY/ON button (STANDBY/AAN-knop) op de achterkant van het apparaat om het in te schakelen.

2. Open de stofkap langzaam.

   Zorg ervoor dat u uw hand niet beknelt, bijvoorbeeld wanneer u de stofkap opent en sluit.
3. Plaats een plaat op het draaiplateau.
   Gebruik de meegeleverde adapter bij het afspelen van een single met groot gat van 45 RPM.

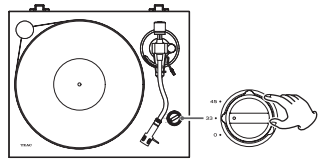

4. Selecteer de rotatiesnelheid die op de plaat wordt aangegeven.
   De rotatiesnelheid kan worden ingesteld op 33 1/3 of 45 RPM.

5. Beweeg de toonarmvergrendeling naar rechts om de toonarm los te maken.

6. Til de hendel van de toonarmlift op.
   Dit tilt de toonarmlift op, waardoor de toonarm omhoog blijft, zodat de naald geen contact maakt met de plaat, zelfs niet als de toonarm erover wordt bewogen.

   • U kunt de toonarm ook handmatig boven de plaat bewegen zonder de hendel van de toonarmlift op te tillen en vervolgens de toonarm langzaam laten zakken om het afspelen te starten.
7. Beweeg de toonarm naar de track waar u het afspelen wilt starten.

8. Laat de hendel van de toonarmlift zakken.
   De toonarm zakt langzaam totdat de naald de plaat raakt en het afspelen begint.
   • Sluit de stofkap tijdens het afspelen. Omdat dit overslaan veroorzaakt door onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is het minder waarschijnlijk dat er ruis optreedt.
     Plaats niets op de stofkap.

LET OP

• Raak tijdens het afspelen de toonarm of de plaat niet aan. Dit kan de naald beschadigen en krassen op de plaat veroorzaken.
• Stop de rotatie van het draaiplateau niet met geweld tijdens het afspelen. Aangezien dit product geen draaitafel is die is ontworpen voor DJ's (directe aandrijving), kan zoiets een storing veroorzaken.

Tijdens het afspelen van een plaat kan feedback optreden als het volume te hoog is. Als dit gebeurt, zet u het volume van de versterker lager.

Wanneer het afspelen is voltooid

1. Til de hendel van de toonarmlift op om de naald van de plaat te scheiden en zet de toonarm terug in de oorspronkelijke positie.

2. Draai de draaiknop voor het instellen van de rotatiesnelheid naar0 om het draaiplateau te stoppen.


Opmerkingen over platenspeler naalden

• Als de naald verbogen (beschadigd) is, kan deze de groef niet meer nauwkeurig volgen. Omdat een verbogen naald ook platen kan beschadigen en storingen kan veroorzaken, moet u voorzichtig met de naalden omgaan.
• Gebruik altijd een in de handel verkrijgbare naaldenreiniger om een naald te reinigen. Het gebruik van iets anders dan een naaldenreiniger kan de naald beschadigen.

De naald vervangen

Als de punt van de naald versleten raakt, zal dit niet alleen de geluidskwaliteit verslechteren, maar kan het ook platen beschadigen. Vervang de naald na ongeveer 300 uur afspelen door een naald die wij specificeren.

Gebruik een Audio-Technica AT-VMN95E vervangende naald.

• In dit apparaat is een Audio-Technica AT-VM95E VM Type cartridge geïnstalleerd. (Het lichaam van de vervangende naald voor de geïnstalleerde cartridge is groen.)
  OPMERKING
  VM type cartridges hebben dezelfde kenmerken als MM type cartridges.
• Volg de vervangingsinstructies in de handleiding van de vervangende naald.

LET OP

• Omdat er plotseling harde geluiden kunnen optreden, zet u het apparaat in de stand-bystand voordat u de naald vervangt.
• Wees voorzichtig dat u uw hand of de apparatuur niet bezeert.
• Zorg ervoor dat kleine kinderen geen naalden inslikken.
• Houd er rekening mee dat verbogen naalden, bijvoorbeeld als gevolg van onvoldoende voorzichtigheid van de klant of een externe oorzaak, niet onder de garantie vallen.

De cartridge vervangen

Om de cartridge te vervangen, verwijdert u eerst de headshell van de toonarm. o In dit apparaat is een Audio-Technica AT-VM95E VM Type cartridge geïnstalleerd.

OPMERKING
VM type cartridges hebben dezelfde kenmerken als MM type cartridges.

• We raden aan om de beschermkap op de cartridge naald te plaatsen voordat u deze taak uitvoert.


1. Koppel de shell-draadterminals los van de cartridge.
2. Maak de schroeven los en verwijder de cartridge.
3. Bevestig de nieuwe cartridge en draai de schroeven vast.
   Zie de onderstaande afbeelding voor de positie van de schroeven wanneer ze zijn bevestigd.

4. Sluit de shell-draadterminals aan op de cartridge.
   • De signalen en kleuren van de shell-draden worden hieronder weergegeven.

5. Breng de toonarm in evenwicht en pas de naalddrukkracht aan.
   Volg de procedures in "De toonarm in evenwicht brengen en de naalddrukkracht aanpassen".

Voorzorgsmaatregelen bij het vervangen van de cartridge

Het gewicht van cartridges dat met dit apparaat kan worden gebruikt, is beperkt. Zie "Toonarm". Controleer ook het toelaatbare cartridge gewicht (met de meegeleverde headshell) dat op dezelfde pagina wordt weergegeven bij het vervangen van de headshell.

MC cartridges gebruiken

De equalizerversterker die in dit apparaat is ingebouwd, is voor MM cartridges. Het ondersteunt geen MC cartridges.
Om een MC cartridge te gebruiken, sluit u dit apparaat aan op een phono-equalizerversterker die MC cartridges ondersteunt of een versterker met een MC phono-ingang, bijvoorbeeld. Zet vervolgens de PHONO EQ (audio-uitgang) instelling van dit apparaat op THRU.

Probleemoplossing

Als u een probleem met dit apparaat ondervindt, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten correct worden gebruikt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Geen stroom.

• Controleer of de AC-adapter in een stopcontact is gestoken. Druk vervolgens op de STANDBY/ON (STAND-BY/AAN) knop om het apparaat in te schakelen.

De draaitafel draait niet.

• Druk op de STANDBY/ON (STAND-BY/AAN) knop om het apparaat in te schakelen
• Plaats de riem om de motorpoelie.
• Pas de instelknop voor de rotatiesnelheid aan op de rotatiesnelheid die op de plaat wordt aangegeven.

De rotatiesnelheid van de draaitafel is niet correct.

• Controleer of de instelknop voor de rotatiesnelheid op 33 staat en of deze ongeveer 100 keer in 3 minuten draait.

De toonarm gaat niet omlaag, zelfs niet als de toonarmlift hendel wordt neergelaten.

• Breng de toonarm in evenwicht en stel de naalddrukkracht opnieuw in.

Het geluid is vreemd of valt weg.

• Controleer de connectoren die op de versterker zijn aangesloten en stel de PHONO EQ (audio-uitgang) instelling in.

De toonhoogte is verkeerd.

• Selecteer de rotatiesnelheid die op de plaat wordt aangegeven.

Er is geen geluid.

• Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de PHONO EQ (audio-uitgangsinstelling) schakelaar op ON (AAN).

Afspelen is niet mogelijk; er is ruis.

• Verwijder de beschermkap van de cartridge naald voordat u de draaitafel gebruikt.
• Sluit RCA audio-kabels opnieuw aan.
• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid laten overslaan. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken.
• Maak de naald schoon.
• Als de naald versleten is, vervang deze dan. De noodzaak voor naaldvervanging is afhankelijk van de gebruiksomstandigheden, maar we raden aan om de naald na ongeveer 300 uur gebruik te vervangen.
• Plaats het apparaat zo ver mogelijk uit de buurt van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.
• Steek de AC-adapter in een ander stopcontact.

Er treedt ruis op wanneer er een plaat wordt afgespeeld.

• Er kan ruis optreden als de naalddrukkracht hoger is dan de gespecificeerde waarde van de cartridge. Stel de naalddrukkracht opnieuw in zodat deze de gespecificeerde waarde heeft.

Het geluid slaat over.

• Trillingen veroorzaken overslaan. Plaats dit apparaat op een stabiele locatie.
• Maak de plaat schoon.
• Gebruik geen bekrast platen.
• Breng de toonarm in evenwicht en stel de naalddrukkracht opnieuw in. De naald en het geluid kunnen overslaan als de naalddrukkracht lager is dan de gespecificeerde waarde van de cartridge.
• Als de naald verbogen is, vervang deze dan.

Specificaties

Draaitafel

Aandrijfsysteem: Riem aangedreven

Motor: DC motor

Rotatiesnelheid: 33 1/3 rpm, 45 rpm

Wow en flutter: 0,1% of minder

SN ratio: 67 dB of hoger (A-gewogen, 20kHz LPF)

Draaitafel:
Gegoten aluminium
Diameter 30cm (12")

Toonarm

Type toonarm: Statisch gebalanceerde S-vormige toonarm

Effectieve lengte van de toonarm: 223 mm

Variatiebereik naalddrukkracht: 0–5 g

Toelaatbaar cartridge gewicht:
3,0–12 g
14–23 g (met de meegeleverde headshell)

Cartridge

Type: VM (gelijk aan MM)

Uitgangsspanning: 4,0 mV (1 kHz, 5 cm/s)

Naalddrukkracht: 1,8–2,2 g (2,0 g aanbevolen)

Cartridge gewicht: 6,1 g

Gewicht van de meegeleverde headshell: 11 g (inclusief schroeven, moeren en draden)

• De noodzaak voor naaldvervanging is afhankelijk van de gebruiksomstandigheden, maar we raden aan om de naald na ongeveer 300 uur gebruik te vervangen.
• In dit apparaat is een Audio-Technica AT-VM95E VM Type cartridge geïnstalleerd.
  (Het lichaam van de vervangende naald voor de geïnstalleerde cartridge is groen.)
  Opmerking: VM type cartridges hebben dezelfde kenmerken als MM type cartridges.
• Model vervangende naald: Audio-Technica AT-VMN95E

Uitgangsspanning

PHONO EQ THRU: 4,0 mV (1 kHz, 5 cm/s)

PHONO EQ ON (AAN): 224 mV (−13 dBV)

Uitgangsconnectoren: RCA

Algemeen

Stroomvoorziening AC-adapter
Ingang: AC 100 V – AC 240 V, 50/60 Hz
Uitgang: DC 12 V, 500 mA

Stroomverbruik
Stand-by: 0,5 W of minder
Aan (33, 45): 2,0 W of minder

Gewicht: 5,0 kg

Bedrijfstemperatuurbereik: 5°C tot 35°C

Afmetingen (B × H × D) (inclusief uitsteeksels)
Wanneer de stofkap gesloten is: 420 × 117 × 356 mm (16 5/8" × 4 5/8" × 14 1/8")
Wanneer de stofkap open is: 420 × 381 × 402 mm (16 5/8" × 15" × 15 7/8")
Wanneer de stofkap is verwijderd: 420 × 102 × 356 mm (16 5/8" × 4 1/8" × 14 1/8")

• Prestatiegegevens worden gespecificeerd bij 20°C.

Meegeleverde items

Viltmat × 1
45 RPM adapter × 1
Contragewicht × 1
Headshell × 1

Audio-Technica VM type (dubbele magneet) stereo cartridge
(AT-VM95E) vooraf geïnstalleerd

Draaitafel × 1
Platte riem × 1
Poeliedeksel × 1
RCA audiokabel met aardingsaansluiting × 1
AC-adapter (GPE053A-V120050) × 1
Gebruiksaanwijzing (dit document) × 1

• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn benaderingen.
• Illustraties in deze handleiding kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD ONDERHOUDSPERSONEEL.

De bliksemschicht met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET TOTDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF UITVOERING VAN PROCEDURES ANDERS DAN DE HIERIN BESCHREVEN PROCEDURES KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar het snoer uit het apparaat komt.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12.
    Gebruik het apparaat uitsluitend met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt een nominaal niet-bedrijfsvermogen van het stopcontact met de aan/uit-schakelaar of STANDBY/ON-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als ontkoppelingsinrichting en de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

IN DE VS/CANADA, ALLEEN GEBRUIKEN OP 120V-VOEDING.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of iets dergelijks.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.

De TEAC Global-site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: https://teac.jp/int/

Klik in het gedeelte TEAC Downloads op de gewenste taal om de downloadwebsitepagina voor die taal te openen.

Referenties

• TEAC | Internationale website

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac TN-3B-SE - Handleiding analoge draaitafel

Beschikbare talen
