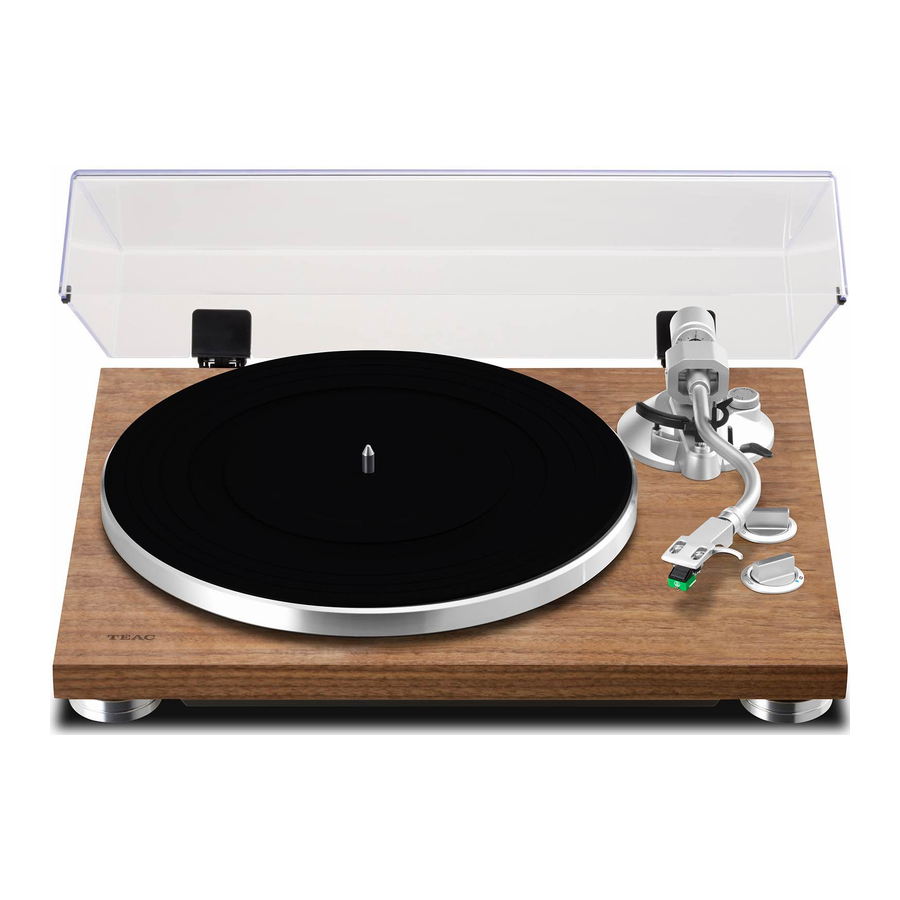

Teac TN-400BT - Handleiding analoge draaitafel

Voor gebruik

Meegeleverde artikelen

Controleer of de doos alle meegeleverde accessoires bevat die hieronder worden weergegeven. Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze accessoires ontbreekt of tijdens het transport is beschadigd.
Vilten mat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1
Audio-Technica VM Type (dual magnet) stereocartridge (AT95E) vooraf geïnstalleerd
Draaitafel (platter) × 1
Stofkap × 1
Scharnieren voor stofkap × 2
RCA-audiokabel met aardingsklem × 1
AC-adapter (GPE053A-V120050) × 1
Gebruikershandleiding (dit document) × 1

De wereldwijde TEAC-site gebruiken

U kunt updates voor dit apparaat downloaden van de wereldwijde TEAC-site: http://teac-global.com/

1. Open de wereldwijde TEAC-site.
2. Klik in het gedeelte TEAC-downloads op de gewenste taal om de websitepagina Downloads voor die taal te openen.
   OPMERKING
   Als de gewenste taal niet wordt weergegeven, klikt u op Andere talen.
3. Klik op het gedeelte "Zoeken op modelnaam" om de pagina Downloads voor dat product te openen. (Gebruikers in Europa moeten in plaats daarvan op de productnaam klikken in het gedeelte "Producten".)
4. Selecteer en download de benodigde updates.

Voorzorgsmaatregelen voor gebruik

• Plaats het apparaat op een vlakke ondergrond.
• Plaats niets op de stofkap. Objecten op de kap kunnen geluid veroorzaken als gevolg van trillingen of eraf vallen, vooral tijdens het afspelen.
• Plaats het apparaat niet in direct zonlicht, in de buurt van een warmtebron of in andere soortgelijke omstandigheden. Plaats het apparaat niet bovenop een versterker of andere apparatuur die warmte kan genereren die het bedrijfstemperatuurbereik van dit apparaat overschrijdt. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Aangezien het apparaat tijdens gebruik warm kan worden, moet u er altijd voor zorgen dat er voldoende ruimte omheen is voor ventilatie. Laat bij het installeren van dit apparaat een beetje ruimte (minstens 20 cm) tussen het apparaat en andere apparaten en muren om een goede warmteafvoer mogelijk te maken.
  Wanneer u het bijvoorbeeld in een rack plaatst, laat u minstens 35 cm open boven het apparaat en 10 cm open achter het apparaat. Als u deze openingen niet voorziet, kan er warmte binnenin ontstaan en brand veroorzaken.
• VERPLAATS HET APPARAAT NIET TIJDENS HET AFSPELEN. Tijdens het afspelen draait de plaat. Til het apparaat niet op en verplaats het niet tijdens het afspelen. Dit kan de plaat, de stylus, de cartridge of het apparaat beschadigen.
• Verwijder altijd de plaat voordat u dit apparaat verplaatst. Het verplaatsen van het apparaat met een plaat op de draaitafel kan de plaat, de stylus en de cartridge beschadigen of een storing veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel staat afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.

Onderhoud

Als het oppervlak van het apparaat vuil wordt, veeg het dan af met een zachte doek of gebruik verdunde milde vloeibare zeep. Laat het oppervlak van het apparaat volledig drogen voordat u het gebruikt.

• Gebruik geen chemische reinigingsdoeken, verdunner of soortgelijke stoffen, omdat deze het oppervlak van het apparaat kunnen beschadigen.

Voor de veiligheid koppelt u het netsnoer los van het stopcontact voordat u het reinigt.

Platen hanteren

Platen vasthouden

Wanneer u een plaat vasthoudt of uit de hoes haalt, vermijd dan het aanraken van de groeven door de plaat met één hand aan het label en de rand vast te houden of door hem met beide handen aan de rand vast te houden.

Reinigen

• Vingerafdrukken en stof op een plaat kunnen ruis en overslaan van het geluid veroorzaken, evenals de plaat zelf en de stylus beschadigen. Gebruik een in de handel verkrijgbare platenreiniger om platen te reinigen. Gebruik geen verdunner of iets anders dan een platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen.
• Wanneer u een platenreiniger gebruikt, veegt u het oppervlak van de plaat in een cirkelvormige beweging af, waarbij u de groeven volgt.


Voorzorgsmaatregelen voor gebruik

• Laat platen niet achter op plaatsen die worden blootgesteld aan direct zonlicht of die erg warm of erg vochtig zijn. Het achterlaten van een plaat in een dergelijke toestand gedurende een lange tijd kan leiden tot kromtrekken, schimmelvorming of andere schade.
• Stapel geen meerdere platen op elkaar en plaats er geen zware voorwerpen bovenop. Laat platen ook niet langdurig in een hoek staan. Dit kan leiden tot kromtrekken of andere schade.
• Zorg ervoor dat harde voorwerpen de audiogroeven niet rechtstreeks aanraken. Dit kan krassen veroorzaken.
• Nadat u klaar bent met het afspelen van een plaat, plaatst u deze altijd terug in de hoes voor opslag. Het onbeschermd achterlaten van een plaat kan leiden tot kromtrekken of krassen.
• Gebruik geen gebarsten platen.

Het apparaat voorbereiden

Houd het apparaat in stand-by tijdens het instellen ( in de sectie "Aansluitingen")

1. Plaats het op een vlakke ondergrond.
   Plaats het op een vlakke ondergrond zodat de plaat nauwkeurig kan worden gevolgd.
2. Installeer de draaitafel (platter).
   Lijn de draaitafel (platter) uit met de middenas en installeer deze.

3. Lus de riem rond de motorpoelie.
   De rubberen riem is rond de subplatter gewikkeld. Gebruik een vinger om de rubberen riem door de ronde opening te trekken.

   • Zorg ervoor dat het rubber niet verdraaid raakt.
   • Draai de draaitafel (platter) meerdere keren om er zeker van te zijn dat de rubberen riem goed vastzit.
4. Plaats de vilten mat op de draaitafel (platter).
   Plaats de meegeleverde vilten mat op de draaitafel (platter) voordat u deze gebruikt.

5. Installeer het contragewicht.
   Plaats het contragewicht over het uiteinde van de toonarm en druk het voorzichtig aan terwijl u het naar rechts draait om het te bevestigen.

6. Installeer de headshell.
   Plaats de headshell op het uiteinde van de toonarm en draai de moer om deze op zijn plaats te bevestigen.


De toonarm in evenwicht brengen en de stylusdruk aanpassen

1. Zet de anti-skating draaiknop op nul.
2. Schuif de toonarmvergrendeling naar rechts om deze te verwijderen.
3. Til de armlifthendel op en verschuif de toonarm iets naar links.

4. Laat de armlifthendel zakken.
5. Draai aan het contragewicht en pas aan zodat de toonarm waterpas staat.

   • Verwijder de beschermkap van de cartridgestylus voordat u deze afstelt.
   • Pas op dat u de cartridgestylus niet het apparaat laat aanraken.
6. Zet de toonarm terug in de oorspronkelijke positie en gebruik de vergrendeling om deze te vergrendelen.
7. Draai de stylusdruk-instelring zodat de middenlijn overeenkomt met 0 op de schaal.

   • Draai alleen aan de ring. Pas op dat u het contragewicht niet laat draaien.
8. Draai het contragewicht zodat de stylusdruk-instelschaal overeenkomt met de stylusdruk die is opgegeven voor de cartridge.
   • De stylusdruk van de meegeleverde cartridge is 2,0 g. Draai deze dus naar 2,0 op de contragewichtschaal wanneer u de meegeleverde cartridge gebruikt.

   • Draai hem vanaf 0 naar rechts in de richting van 0,5 en 1,0.
9. Stel de anti-skating draaiknop in.
   Begin met de instelling op 2,0 en pas deze aan tijdens het afspelen van de plaat (zie "Aansluitingen") op de positie waar de linker- en rechtervolumes in evenwicht zijn.


Stofkap

De stofkap bevestigen

1. Plaats de scharnieren volledig in de scharnierhouders aan de linker- en rechterkant van de achterkant van de hoofdeenheid.
2. Lijn de bovenkanten van de scharnieren uit met de scharnierhouders van de stofkap en plaats ze erin.

• Sluit de stofkap tijdens het afspelen. Omdat dit overslaan als gevolg van onbedoeld contact voorkomt en externe geluidsdruk blokkeert, is het minder waarschijnlijk dat er ruis optreedt.
• Open of sluit hem niet wanneer er een plaat wordt afgespeeld. Dit kan er bijvoorbeeld toe leiden dat de stylus overslaat.
• Houd hem zoveel mogelijk gesloten om stof buiten te houden.

De stofkap verwijderen

Houd beide randen van de stofkap vast en til hem langzaam op om hem samen met de scharnieren van het apparaat te verwijderen. Verwijder vervolgens de scharnieren van de stofkap.

De stofkap openen en sluiten

Openen
Houd de voorrand van de stofkap vast en til hem voorzichtig volledig open tot hij stopt. De stofkap blijft in deze positie open staan.

Sluiten
Laat de stofkap voorzichtig zakken tot hij gesloten is.

Pas op dat u uw vinger niet beknelt, bijvoorbeeld bij het openen en sluiten van de stofkap.

Opmerkingen over platenspelernaalden

• Als de stylus verbogen (beschadigd) raakt, kan deze de groef niet meer nauwkeurig volgen. Aangezien een verbogen stylus ook platen kan beschadigen en storingen kan veroorzaken, moet u de stylussen voorzichtig behandelen.
• Gebruik altijd een in de handel verkrijgbare stylusreiniger om een stylus te reinigen. Het gebruik van iets anders dan een stylusreiniger kan de stylus beschadigen.

De stylus vervangen

Als de punt van de stylus versleten raakt, zal dit niet alleen de geluidskwaliteit verslechteren, maar kan dit ook platen beschadigen. Vervang de stylus na ongeveer 300 uur afspeeltijd door een stylus die wij specificeren.
Gebruik een Audio-Technica ATN95E-vervangingsstylus.

• Er is een Audio-Technica AT95E VM Type-cartridge in dit apparaat geïnstalleerd.
  OPMERKING
  VM type-cartridges hebben dezelfde kenmerken als MM type-cartridges.
• Volg de vervangingsinstructies in de handleiding van de vervangingsstylus.

• Aangezien er plotseling luide geluiden kunnen optreden, zet u het apparaat in stand-by voordat u de stylus vervangt.
• Pas op dat u uw hand of de apparatuur niet bezeert.
• Pas op dat kleine kinderen de stylussen niet per ongeluk inslikken.
• Houd er rekening mee dat verbogen stylussen, bijvoorbeeld als gevolg van onvoldoende voorzichtigheid van de klant of een oorzaak van buitenaf, niet onder de garantie vallen.

De cartridge vervangen

Om de cartridge te vervangen, verwijdert u eerst de headshell van de toonarm.

• Er is een Audio-Technica AT95E VM Type-cartridge in dit apparaat geïnstalleerd.
  OPMERKING
  VM type-cartridges hebben dezelfde kenmerken als MM type-cartridges.
• We raden aan om de beschermkap op de cartridgestylus te plaatsen voordat u deze taak uitvoert.

1. Koppel de shell-leadterminals los van de cartridge.
2. Maak de schroeven los en verwijder de cartridge.
3. Bevestig de nieuwe cartridge en draai de schroeven vast.
   Zie de onderstaande afbeelding voor de positie van de schroeven wanneer ze zijn bevestigd.

4. Sluit de shell-leadterminals aan op de cartridge.
   • De signalen en kleuren van de shell-leads worden hieronder weergegeven.

5. De toonarm in evenwicht brengen en de stylusdruk aanpassen.
   Volg de procedures in "Het apparaat voorbereiden".

Namen en functies van onderdelen

1. Draaitafel (platter)
   Plaats platen gecentreerd op de draaitafel (platter).
2. Contragewicht
3. Stylusdruk-instelring
4. Anti-skating draaiknop
5. Armlifthendel
   Gebruik dit om de punt van de stylus omhoog en omlaag te brengen.
   We raden aan om de armlifthendel te gebruiken om schade aan platen en stylussen te voorkomen, omdat dit veiliger en zekerder is dan het gebruik van een vinger om dit te doen.
6. Toonarmhouder
   Dit is een rust voor de toonarm. Voordat u begint met het afspelen van een plaat, verschuift u de vergrendeling naar rechts om deze te verwijderen.
7. Toonarm
8. Rotatiesnelheid instelknop
   Selecteer de rotatiesnelheid die op de af te spelen plaat staat aangegeven.
9. START/STOP rotatieknop
10. Headshell
    Dit is een universeel type waarmee de cartridge eenvoudig kan worden vervangen.

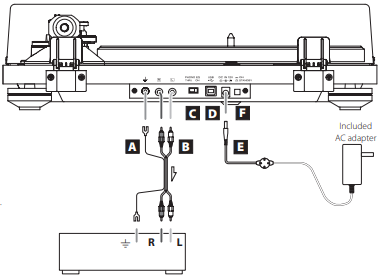

Aansluitingen

Wanneer PHONO EQ op ON staat
Aansluiten op lijninvoeraansluitingen van versterker, enz.
Wanneer PHONO EQ op THRU staat
Aansluiten op phono-ingangsaansluitingen van versterker, enz.

Voorzorgsmaatregelen bij het maken van aansluitingen

• Steek de stekker van het apparaat pas in het stopcontact nadat alle aansluitingen zijn gemaakt.
• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg de instructies bij het maken van de aansluitingen.

1. Aardingsklem (|)
   Gebruik de aardingsdraad van de meegeleverde RCA-audiokabel om deze connector aan te sluiten op de aardingsklem van bijvoorbeeld de versterker.
   • Dit is GEEN elektrische veiligheidsaarde.

Als er opvallend veel ruis uit de luidsprekers komt
Als het aansluiten van de aardingsdraad van de audiokabel op de aardingsklem van dit apparaat de ruis niet vermindert, koppel dan de aardingsdraad los en controleer het geluid opnieuw. Gebruik de methode (aangesloten/losgekoppeld) die de minste ruis geeft.

2. Analoge audio-uitgangsaansluitingen (L/R)
   Deze geven analoge audiosignalen uit.
   De instelling van de PHONO EQ-schakelaar wijzigt het type uitgangssignaal.
   Gebruik de meegeleverde audiokabel (of in de handel verkrijgbare) om andere apparatuur aan te sluiten op de uitgangsaansluitingen van dit apparaat.
3. PHONO EQ-schakelaar (audio-uitgangsinstelling)
   ON
   Signalen die zijn versterkt door de ingebouwde equalizerversterker worden uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R).
   THRU
   Het MC- of MM-cartridgesignaal wordt rechtstreeks uitgevoerd via de analoge audio-uitgangsaansluitingen (L/R). Sluit aan op een apparaat met phono-ingangen, zoals een phono-equalization voorversterker of een versterker met phono-ingangsaansluitingen.
   • Wanneer nieuw geleverd vanuit de fabriek, staat deze ingesteld op ON.
   • Zet deze op ON als een apparaat is aangesloten op de USB-poort.

Wanneer ingesteld op ON, als bijvoorbeeld aangesloten op de PHONO-ingangen van een versterker, zal de output van luidsprekers en hoofdtelefoons erg luid zijn, wat schade aan apparatuur of gehoorschade kan veroorzaken.

4. USB-poort (USB B-type)
   Het geluid van de plaat wordt omgezet in digitaal (resolutie tot 48 kHz/16-bit) en uitgevoerd. Opnemen op een computer is mogelijk door deze met een USB-kabel aan te sluiten op een USB-poort van de computer (zie "Opnemen met een computer").
5. DC-ingangsaansluiting
   Nadat alle andere aansluitingen zijn voltooid, sluit u de meegeleverde AC-adapter aan op deze aansluiting. Controleer of de stekker van de AC-adapter in een stopcontact is gestoken.
   • Gebruik geen andere AC-adapter dan de meegeleverde.

Zorg ervoor dat u het netsnoer aansluit op een stopcontact dat de juiste spanning levert. Aansluiting op een stopcontact dat een onjuiste spanning levert, kan brand of een elektrische schok veroorzaken.
Houd de stekker vast wanneer u deze in een stopcontact steekt of eruit trekt. Trek of ruk nooit aan het netsnoer.
Haal het netsnoer uit het stopcontact wanneer u van plan bent het apparaat gedurende langere tijd niet te gebruiken.

6. STANDBY/ON button (STANDBY/AAN-knop)
   Druk op de STANDBY/ON button (STANDBY/AAN-knop) om het apparaat in te schakelen of in de stand-bystand te zetten.

Basishandelingen

Platen afspelen

1. Press the STANDBY/ON button (Druk op de STANDBY/AAN-knop) aan de achterkant van het apparaat om het in te schakelen.

2. Open de stofkap langzaam.


Wees voorzichtig om bijvoorbeeld uw hand niet te beknellen bij het openen en sluiten van de stofkap.

3. Plaats een plaat op de draaitafel (platter).
   Gebruik de meegeleverde adapter bij het afspelen van een 45 RPM single met een groot gat.

4. Selecteer de rotatiesnelheid die op de plaat is aangegeven.
   De rotatiesnelheid kan worden ingesteld op 33 1/3, 45 of 78 RPM.

5. Draai de START/STOP rotation knob (START/STOP-rotatieknop) naar START om de draaitafel (platter) te starten.

   • Wanneer de START/STOP rotation knob (START/STOP-rotatieknop) op START staat, begint de draaitafel (platter) te draaien en gaat de blauwe START-lamp branden.
6. Schuif de toonarmvergrendeling naar rechts om deze te verwijderen.

7. Raise the arm lifter lever (Til de armlifthendel op).

   • U kunt de toonarm ook boven de plaat bewegen zonder de armlifthendel omhoog te brengen en vervolgens de toonarm langzaam laten zakken om het afspelen te starten.
8. Verplaats de toonarm naar het nummer waar u het afspelen wilt starten.

9. Use the arm lifter lever to lower the tone arm (Gebruik de armlifthendel om de toonarm te laten zakken).
   De toonarm zakt langzaam totdat de stylus de plaat raakt en het afspelen begint.
   • Sluit de stofkap tijdens het afspelen. Dit vermindert het optreden van ruis door het voorkomen van overslaan veroorzaakt door onbedoeld contact en het blokkeren van externe geluidsdruk.

Plaats niets op de stofkap.

LET OP

• Raak tijdens het afspelen de toonarm of de plaat niet aan. Dit kan de stylus beschadigen en krassen op de plaat veroorzaken.
• Stop de draaitafel (platter) niet met geweld tijdens het afspelen. Aangezien dit product geen draaitafel is die is ontworpen voor DJ's (direct drive), kan dit een storing veroorzaken.

Tijdens het afspelen van de plaat kan feedback optreden als het volume te luid is. Als dit gebeurt, verlaag dan het volume van de versterker.

Wanneer het afspelen is voltooid

1. Raise the arm lifter lever to separate the stylus from the record, and return the tone arm to its original position (Til de armlifthendel op om de stylus van de plaat te scheiden en breng de toonarm terug naar de oorspronkelijke positie).

2. Turn the START/STOP rotation knob to STOP to stop the turntable (platter) (Draai de START/STOP-rotatieknop naar STOP om de draaitafel (platter) te stoppen).

   • De blauwe START-lamp gaat uit en de draaitafel (platter) stopt.

Opnemen met een computer

Het geluid van een plaat kan digitaal worden opgenomen op een computer door een in de handel verkrijgbare USB-kabel te gebruiken om dit apparaat aan te sluiten op een USB-poort van de computer.

Ondersteunde besturingssystemen

Computers met de volgende besturingssystemen kunnen via USB op dit apparaat worden aangesloten (vanaf juni 2018).

Windows
Windows 7 (32-bit, 64-bit)
Windows 8 (32-bit, 64-bit)
Windows 8.1 (32-bit, 64-bit)
Windows 10 (32-bit, 64-bit)

Mac
OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)

Gebruik met andere besturingssystemen dan deze wordt niet gegarandeerd.

• Dit apparaat werkt met de standaard Windows- of Mac-driver. het is dus niet nodig om een speciale driver te installeren.

Aansluiten op een computer

1. Schakel de computer in.
   Controleer of het besturingssysteem correct werkt.
2. Gebruik de USB-kabel om de computer en dit apparaat aan te sluiten.

   • Gebruik een in de handel verkrijgbare USB-kabel met een ferrietkern.
3. Press this unit's STANDBY/ON button to turn it on (Druk op de STANDBY/AAN-knop van dit apparaat om het in te schakelen).
   De computer detecteert automatisch de USB-poort van dit apparaat en identificeert het apparaat als "USB Audio CODEC".

• Om audio van deze platenspeler op te nemen met een computer, moet u eerst software installeren die kan worden gebruikt voor audio-opname op de computer.
  U kunt de audio-opnamesoftware van uw voorkeur afzonderlijk kopen of gratis software downloaden, zoals Audacity (http://www.audacityteam.org/), van internet.
  Als gratis software wordt Audacity niet ondersteund door TEAC.
• Doe tijdens het opnemen met een computer geen van de volgende handelingen. Dit kan een storing in de computer veroorzaken. Sluit altijd de computeropnamesoftware af voordat u het volgende doet.
  • Koppel de USB-kabel los
  • Zet het apparaat in de stand-bystand

Computerinstellingen

Het volgende voorbeeld legt de instellingen uit die moeten worden gemaakt met Windows 7.

1. Selecteer in het Start-menu Configuratiescherm.
2. Click "Sound" (Klik op "Geluid").
3. Click the "Recording" tab (Klik op het tabblad "Opnemen") en controleer of "USB Audio CODEC" is ingesteld als "Default Device" ("Standaardapparaat").
4. Select "Microphone USB Audio CODEC" (Selecteer "Microfoon USB Audio CODEC") en click the Properties button (klik op de knop Eigenschappen).
5. Click the "Advanced" tab (Klik op het tabblad "Geavanceerd").
6. Selecteer in de vervolgkeuzelijst "Default Format" ("Standaardindeling") de gewenste opnamekwaliteit (indeling).
   TIP
   Om op te nemen met de hoogste audiokwaliteit die dit apparaat kan uitvoeren, selecteert u "2 channel, 16 bit, 48000 Hz" ("2-kanaals, 16-bits, 48000 Hz").
   Het verlagen van de instellingswaarde van de bemonsteringsfrequentie zal de grootte van de bestanden relatief verminderen, maar ook de audiokwaliteit verminderen.
7. Click "OK" (Klik op "OK").

Luisteren met Bluetooth-luidsprekers

Dit apparaat heeft een Bluetooth-zender die draadloos geluid naar Bluetooth-luidsprekers kan sturen.

1. Press the STANDBY/ON button (Druk op de STANDBY/AAN-knop) aan de achterkant van het apparaat om het in te schakelen.

2. Pair and connect the Bluetooth speakers (Koppel en verbind de Bluetooth-luidsprekers).


Bluetooth-luidsprekers koppelen
Het koppelen van dit apparaat met een ander Bluetooth-apparaat is noodzakelijk de eerste keer dat u verbinding maakt met dat Bluetooth-apparaat.
Druk op de PAIRING button (KOPPELING-knop) op dit apparaat om de verbindingsmodus te starten. De koppelingslamp knippert langzaam. Druk nogmaals op de PAIRING button (KOPPELING-knop) gedurende ten minste twee seconden om de koppelingsmodus te starten. De koppelingslamp (wit) knippert snel.
Nadat dit apparaat in de koppelingsmodus is gegaan, zet u de Bluetooth-luidspreker in de koppelingsmodus.
Wanneer dit apparaat en de Bluetooth-luidspreker zijn verbonden, blijft de koppelingslamp branden zonder te knipperen.

• Raadpleeg de bedieningshandleiding van de Bluetooth-luidspreker voor informatie over het gebruik ervan.
• Het koppelen kan enige tijd duren, afhankelijk van het aangesloten apparaat.
• Dit apparaat maakt verbinding met de dichtstbijzijnde Bluetooth-luidspreker. Als er gedurende vijf minuten geen Bluetooth-luidspreker wordt gevonden, begint de Bluetooth-stand-bystand en gaat de koppelingslamp uit.

Reeds gekoppelde Bluetooth-luidsprekers aansluiten
Druk op de PAIRING button (KOPPELING-knop) op dit apparaat om de verbindingsmodus te starten. De koppelingslamp knippert langzaam.
Maak de Bluetooth-luidspreker gereed om verbinding te maken.
Wanneer dit apparaat en de Bluetooth-luidspreker zijn verbonden, blijft de koppelingslamp branden zonder te knipperen.

• Wanneer u verbinding maakt met een Bluetooth-luidspreker, verplaatst u andere Bluetooth-luidsprekers en ontvangende apparaten op een afstand van ten minste 10 meter (33 ft.) van dit apparaat of schakelt u ze uit.

3. Speel een plaat af.
   • Een Bluetooth-verbinding is ook mogelijk terwijl een plaat wordt afgespeeld.
   • Pas indien nodig het volume van de Bluetooth-luidspreker aan.
   • Dit apparaat kan niet worden gebruikt om het volume aan te passen.
   • Om een verbinding te beëindigen, drukt u gedurende ten minste zes seconden op de PAIRING button (KOPPELING-knop) op dit apparaat om de Bluetooth-stand-bystand te activeren of schakelt u dit apparaat uit.
   • Als u de PAIRING button (KOPPELING-knop) 10 seconden of langer ingedrukt houdt, gaat de koppelingslamp knipperen en worden alle bestaande koppelingen met andere apparaten gewist.

Probleemoplossing

Als u een probleem ondervindt met dit apparaat, controleer dan de volgende punten voordat u service aanvraagt. Iets anders dan dit apparaat kan ook de oorzaak van het probleem zijn. Controleer ook of de aangesloten apparaten correct worden gebruikt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Geen stroom

• Controleer of de AC-adapter is aangesloten op een stopcontact. Druk vervolgens op de STANDBY/ON-knop om het apparaat in te schakelen (zie "Basisbediening").

Er is geen geluid

• Wanneer u de analoge audio-uitgangsconnectoren van dit apparaat aansluit op de audio-ingangsconnectoren van een versterker of andere apparatuur, zet u de schakelaar PHONO EQ (audio-uitgangsinstelling) op ON (zie "Aansluitingen").

Afspelen is niet mogelijk/er is ruis

• Verwijder de beschermkap.
• Vingerafdrukken en stof op een plaat kunnen ruis veroorzaken en het geluid laten overslaan. Gebruik een in de handel verkrijgbare platenreiniger om platen schoon te maken (zie "Omgaan met platen").
• Reinig de stylus (zie "Opmerkingen over platenspelernaalden").
• Als de stylus versleten is, vervang deze dan (zie "Opmerkingen over platenspelernaalden"). De levensduur van een stylus is afhankelijk van de gebruiksomstandigheden, maar is meestal ongeveer 300 uur.
• Plaats het apparaat zo ver mogelijk van tv's, magnetrons en andere apparaten die elektromagnetische golven uitzenden.

Er treedt ruis op bij het afspelen van een plaat

• Er kan ruis optreden als de naalddruk hoger is dan de gespecificeerde waarde van de cartridge. Pas de naalddruk opnieuw aan zodat deze de gespecificeerde waarde heeft (zie "Het apparaat voorbereiden").

De toonhoogte is verkeerd

• Selecteer de rotatiesnelheid die op de plaat staat aangegeven (zie "Basisbediening").

Het geluid slaat over

• Trillingen veroorzaken overslaan. Plaats dit apparaat op een stabiele locatie.
• Maak de plaat schoon.
• Gebruik geen bekraste platen.
• Balanceer de toonarm en pas de naalddruk opnieuw aan (zie "Het apparaat voorbereiden"). De stylus en het geluid kunnen overslaan als de naalddruk lager is dan de gespecificeerde waarde van de cartridge.

Verbinding met de Bluetooth-speaker die ik wil aansluiten is niet mogelijk.

• Schakel zowel dit apparaat als het Bluetooth-apparaat één keer uit. Schakel ze allebei in en probeer opnieuw te koppelen.
• Schakel de stroom uit van andere Bluetooth-speakers binnen 10 meter. De dichtstbijzijnde Bluetooth-speaker wordt gekoppeld.

Verbinding met de Bluetooth-speaker is gelukt, maar ik hoor geen geluid.

• Controleer het volume van de Bluetooth-speaker.
• Druk minimaal zes seconden op de PAIRING (koppelen) knop op dit apparaat om de Bluetooth-speaker eenmaal los te koppelen. Probeer vervolgens opnieuw te koppelen.
• Schakel dit apparaat uit en weer in. Druk vervolgens op de PAIRING-knop om opnieuw te koppelen.

Verbinding met de smartphone is niet mogelijk

• Dit apparaat functioneert als een Bluetooth-transmitter en kan geluid naar Bluetooth-speakers verzenden.
  Aangezien het niet functioneert als een Bluetooth-receiver, kan het niet worden verbonden met een smartphone.

Specificaties

• Prestatiegegevens worden gespecificeerd bij 20°C.

Inbegrepen items
Viltmat × 1
45 RPM-adapter × 1
Contragewicht × 1
Headshell × 1
Audio-Technica VM Type (dubbele magneet) stereocartridge (AT95E) vooraf geïnstalleerd
Draaitafel (plateau) × 1
Stofkap × 1
Stofkap scharnieren × 2
RCA-audiokabel met aardingsaansluiting × 1
AC-adapter (GPE053A-V120050) × 1
Gebruiksaanwijzing (dit document) × 1

• Specificaties en uiterlijk kunnen zonder kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
• Illustraties in deze gebruikershandleiding kunnen enigszins afwijken van productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD SERVICEPERSONEEL.

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

OM BRAND- OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEEFT GEKOCHT VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN PROCEDURES ANDERS DAN HIERIN BESCHREVEN, KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal geen stroom van het stopcontact als de POWER- of STANDBY/ON-schakelaar niet in de AAN-stand staat.
• De netstekker wordt gebruikt als ontkoppelingsinrichting, de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer te allen tijde gemakkelijk kunt bereiken.

Referenties

• TEAC - Global Site
• Audacity ® | Free Audio editor, recorder, music making and more!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac TN-400BT - Handleiding analoge draaitafel

Beschikbare talen
